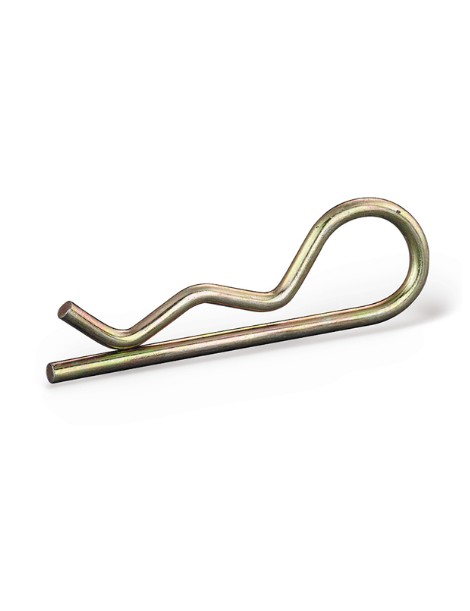

DIN 11024 Шплинт пружинный (игольчатый)
| +7(495) 374-60-41 | |||
| +7(977) 686-13-85 | |||
| «Крепеж оптом и в розницу» | |||
|
Режим работы |
Обратный звонок
| +7(495) 374-60-41 | |||
| +7(977) 686-13-85 | |||
| «Крепеж оптом и в розницу» | |||
|
Режим работы |
00 до 18.00Большой выбор крепежных изделий
- Скачать PDF – DIN 11024 Шплинт пружинный
ГОСТ 11024 Шплинт пружинный (игольчатый)

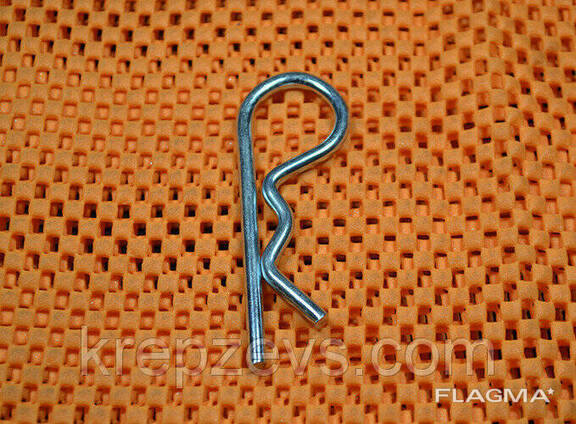

DIN 11024 Шплинт пружинный, игольчатый, стальной, нержавеющий.
Немецкий стандарт, по которому изготавливается пружинный игольчатый шплинт имеет аналог* – ISO 7072 – Международный стандарт. Изделие пользуется широкой популярностью в разных сферах промышленности и производства, применяется такой элемент в качестве стопора. Функциональность такова, что прямая часть этой детали проходит в специально выполненное для этого отверстие.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 – А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид

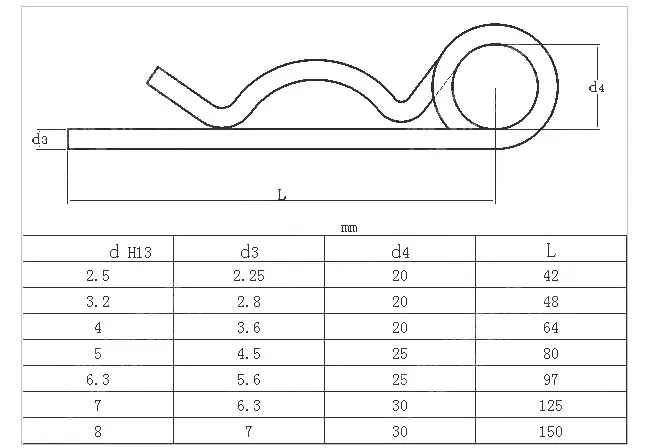

Таблица размеров стальных шплинтов DIN 11024 Шплинт пружинный
| Ось или вал | d3 | l1 | l2 | l3 | h | r1 | r2 | Вес | ||
| Диаметр отверстия d1 | Наружный диаметр d2 | |||||||||
| 2,5 | от 9 до 11,2 | 2,25 | 20 | 42 | 24 | 5,5 | 2,5 | 5,6 | 4 | 0,59 |
| 3,2 | от 11,2 до 14 | 2,8 | 20 | 48 | 26 | 7 | 3 | 7 | 5 | 0,99 |
| 4 | от 14 до 20 | 3,6 | 20 | 64 | 32 | 10 | 4,5 | 10 | 6,5 | 1,89 |
| 5 | от 20 до 26 | 4,5 | 25 | 80 | 39 | 12,5 | 7 | 13 | 8 | 3,54 |
| 6,3 | от 26 до 34 | 5,6 | 25 | 97 | 45 | 16 | 9 | 17 | 10 | 6,18 |
| 7 | от 34 до 45 | 6,3 | 30 | 125 | 56 | 21 | 12,5 | 22,5 | 11,5 | 9,7 |
| 8 | от 45 до 56 | 7 | 30 | 150 | 63 | 25,5 | 17,5 | 28 | 12,5 | 13,4 |
У нас можно заказать, купить шплинты пружинные игольчатые DIN 11024 по оптовым ценам.
DIN 11024 D Шплинт пружинный, игольчатый
Главная \ Таблица DIN ГОСТ ISO \ DIN 11024 D Шплинт пружинный, игольчатый
Форма D
Материалы:
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4
Размеры шплинтов пружинных, игольчатых DIN 11024D (мм)
dnom | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2 | 10 | 16 | 23 | 26 | 30 | 30 | 30 |
| l1 | 50 | 62 | 78 | 92 | 120 | 130 | 130 |
| l2 | 25 | 32 | 44 | 50 | 70 | 72 | 76 |
| d3 | 2. | 3.5 | 4.5 | 5.5 | 6.5 | 8.0 | 9.0 |
| d4 | 8-14 | 14-20 | 17-24 | 18-30 | 24-36 | 24-40 | 24-45 |
5
Форма E
Материалы:
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А2, А4
Размеры шплинтов пружинных, игольчатых DIN 11024E (мм)
dnom | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2 | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
| l1 | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
| l2 | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
| d3 | 2. | 3.5 | 4.5 | 6.0 | 7.0 | 8.0 | 9.0 |
| d4 | 9-14 | 10-16 | 16-20 | 20-28 | 28-40 | 28-45 | 30-45 |
5
Пружинные штифты и другие предохранительные элементы

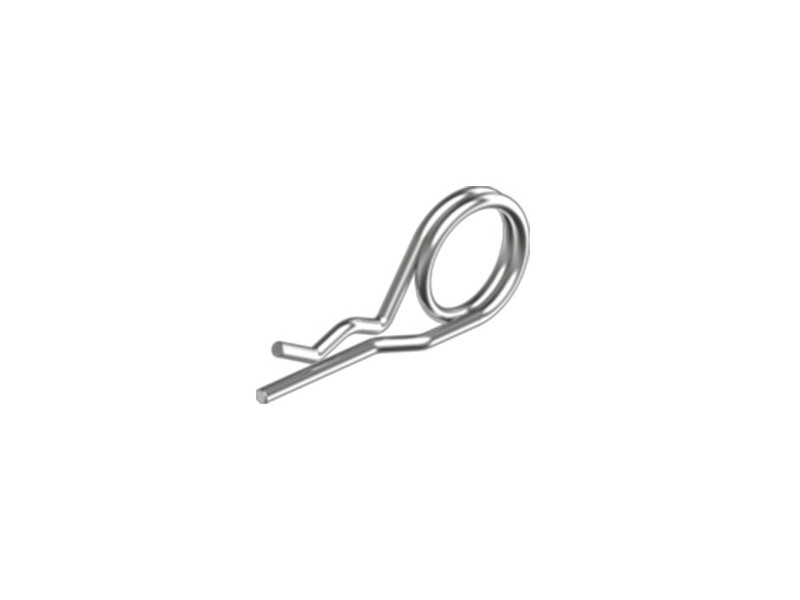

Двойной пружинный штифт Пружинный штифт, также известный как пружинный шплинт, используется в качестве универсального фиксирующего элемента для удерживания соединенных компонентов на месте. Пружинные штифты надежно удерживают гайки или коронки в их положении и предотвращают скручивание элементов. Кроме того, они пригодны в машиностроении для фиксации осей и болтов от смещения. Существуют пружинные штифты разных размеров для разных целей. Их можно использовать по-разному, например, в автомобильной промышленности.
Форма пружинного зажима соответствует стандарту DIN 11024. Пружинная пробка спроектирована так, чтобы быть упругой и, таким образом, самофиксирующейся в материале. При необходимости его можно отсоединить и использовать повторно.
Предлагаем пружинные зажимы для любого применения

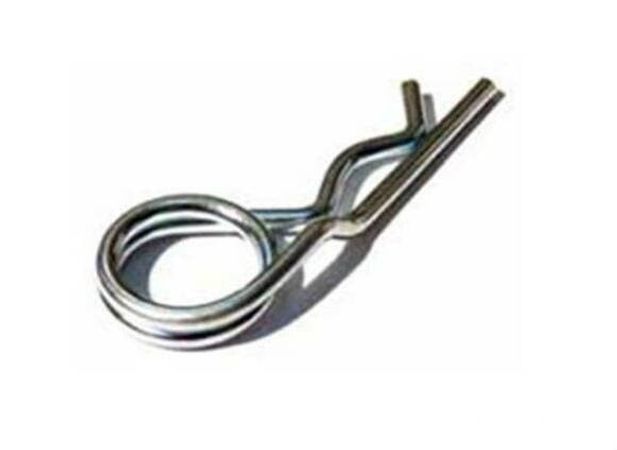

Gutekunst Federn предлагает в каталоге По умолчанию Пружинные штифты из Пружинная сталь согласно EN 10270-1 С оцинкованной поверхностью и из нержавеющей стали согласно EN 12070-3-1.4310 для покупки прямо со склада. Наряду с одинарными пружинными штифтами по DIN 11024 есть двойные пружинные штифты по DIN 11024, а также другая версия с двойным ушком. Это обеспечивает лучшую управляемость и меньшее действие пружины. Подбор подходящих типоразмеров в пружинном магазине производится исходя из размеров диаметра отверстия, наружного диаметра вала и трубки и общей длины и длины упругой части.
Просто выберите пружинные зажимы в соответствии с DIN 11024 здесь, в магазине пружин, и купите их напрямую
Выберите двойные шплинты в соответствии с DIN 11024 в магазине пружин и купите их напрямую
Предлагаются другие защитные элементы
Фокусировочная игла
Фокусировочная игла, также называемая предохранительным зажимом, в основном используется в авиации для фиксации резьбовых соединений, которые могут случайно ослабнуть из-за вибрации.
Для предотвращения этого используется винт с поперечным отверстием на конце резьбы. На резьбовой конец навинчивается корончатая гайка. На следующем этапе фокусировочную иглу пропускают через заводную головку и отверстие с резьбой, что предотвращает ослабление винта. Преимущество перед пружинными зажимами: пользователи могут снять иглу фокусировки без инструментов и просто использовать ее повторно. Gutekunst Federn предлагает Иглы фокусировки стандартно изготавливаются из пружинной стали EN 10270-1 с оцинкованной поверхностью и нержавеющей стали EN 10270-3-1.4310.

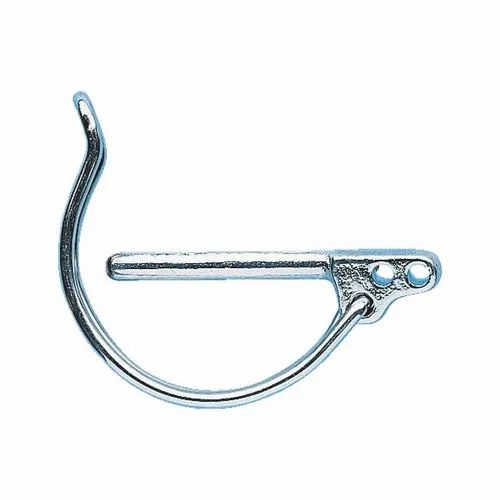

Шпилька
Шпилька В случае особых требований специальные формы, такие как шплинты согласно DIN 11023, подходят по конструктивным соображениям или по соображениям безопасности. Они доступны в различных проектах. Они часто используются для крепления валов и труб. В своей основной форме они состоят из пружинящего стального кронштейна, гайки и болта или винта. Проволочный кронштейн установлен с возможностью поворота в корпусе основания в форме призмы.
Для фиксации ножки переплетаются с собственной скобой. У вас есть эффект самоблокировки.
Индивидуальные пружинные штифты и предохранительные элементы
В дополнение к стандартным пружинным зажимам и предохранительным зажимам в соответствии с DIN, Gutekunst Federn также производит пружинные зажимы, зажимы и шплинты для специального применения любой требуемой формы. Вам нужны отдельные элементы безопасности? Затем отправьте свои требования, а также эскиз или чертеж с указанием желаемого количества на адрес [email protected] или свяжитесь напрямую с нашим отделом технологий по телефону (0049) 07123 960-193 9.0030 .
