Дробилка для пластика — своими руками! [Чертежи прилагаются]
Меня никогда не привлекали дорогие вещи и гаджеты. Одна из причин в том, что я не всегда мог себе их позволить, а другая, что я увлекался конструированием и созданием вещей для себя из обрывков и так называемых «отходов». В этом проекте я хотел создать что-то полезное и что-то такое, что принесет пользу обществу. Ежедневно читая в газетах о различных случаях вредного воздействия пластика, пересекая мусорные свалки и общие отходы по дорогам в Нойде, некоторые из них – от упаковки «дорогих гаджетов», я задавался вопросом, смогу ли я что-то сделать с этим. Я зашел в Интернет, провел небольшое исследование и наткнулся на веб-сайт под названием preciousplastic.com, где пара людей из Нидерландов обнародовала дизайн и план «Машины для разливки пластика». Они создали сообщество с целью повышения осведомленности о загрязнении пластиком, а их машина является очень полезным способом переработки пластика для лучшего использования.
Итак, я решил использовать свое творчество и самому сделать измельчитель для пластика с целью уменьшения загрязнения пластиком в моем городе.
Примечание: данная статья является переводом.
Шаг 1: Материалы
Для этого проекта вам потребуется:
- Лист из нержавеющей стали AISI 304 3 мм, 5 мм и 6 мм;
- Шестигранный стержень 27 мм;
- Круглый стержень 25 мм;
- Подушка подшипника ID 20 мм;
- 10 мм резьбовой стержень;
- Сетка;
- Металлический лист для бункера 1 мм;
- 3-фазный двигатель мощностью 2 л.с.;
- 70 об/мин коробка передач 2 л.с.;
- 1,25-дюймовая квадратная труба для основания;
- Угол размерами 1,25 дюйма x 4 мм;
- Переключатель прямого и обратного хода.
Шаг 2: Конструирование и раскрой
Следующее, что вам нужно сделать, это разрезать все части для измельчителя, вы можете использовать лазерный станок. В конце статьи вы можете найти файлы САПР, которые вы можете отправить их в ближайший цех лазерной резки.
Вам также необходимо сузить отверстия в 6-миллиметровом листе, чтобы освободить место для головки болта. Для этого я использовал сверло диаметром 20 мм.
Шаг 3: Ось для измельчителя
Скруглите шестигранный стержень с концов. Расстояние между лезвиями составляет 145 мм. Вы можете следовать схеме, чтобы расположить лезвия, используя присутствующие на нем точки. Вам поможет видео. Вы также можете использовать другую конфигурацию.
Шаг 4: Сборка
youtube.com/embed/3qLOZvX-96A” frameborder=”0″ allowfullscreen=””> Отрежьте 4 куска стержня с резьбой по 8 дюймов и расположите лезвия, как показано. Посмотрите это видео, чтобы получить более полное представление.
Убедитесь, что все работает без сбоев. Затяните болты и приварите стыки для листа толщиной 3 мм. Вам понадобится небольшая сетка, которая определяет производительность измельчителя.
Шаг 5: Двигатель
Следующее, что вам понадобится, это двигатель и коробка передач, которые будут обеспечивать энергией наш измельчитель. Я использую трехфазный двигатель мощностью 2 л.с., 1400 об/мин, что является минимальным требованием. Коробка передач имеет пропорцию 1:20, поэтому мы получим 70 об/мин. Я сделал вал и муфту, чтобы соединить его с измельчителем. Я не поделился спецификациями, так как вы должны сделать свои в соответствии с вашими требованиями и типом коробки передач.
Шаг 6: База
Сделайте основу из квадратной трубы 1,25 дюйма и постарайтесь сделать ее низкой, чтобы она была стабильной во время процесса.
Шаг 7: Бункер
Следующее, что нужно сделать, это сделать бункер, через который будет проходить пластик, и сделать его квадратным, чтобы мы могли создать небольшое давление сверху. Я использовал лист размером 4x6x17 дюймов и согнул его с одного конца, чтобы прикрутить к измельчителю. После этого я чисто и красиво его сварил.

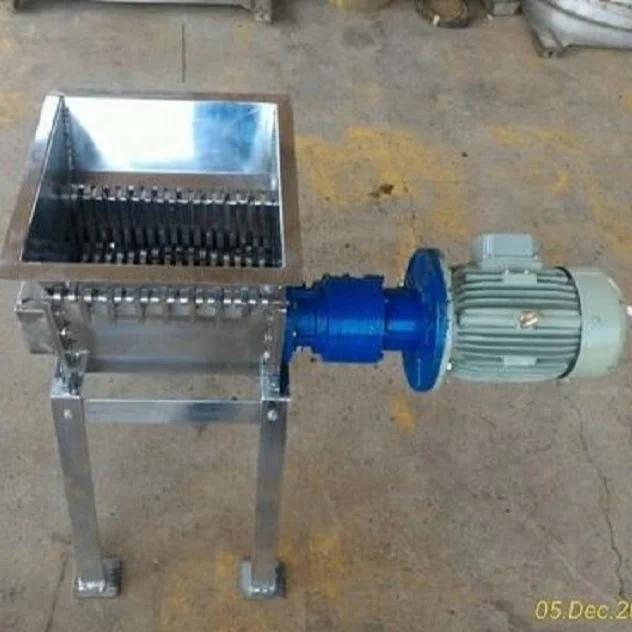

Шаг 8: Финал
После покраски и подключения электричества он был готов к измельчению пластика. Я пробовал измельчить бутылку Cocola без сетки, и результаты неплохие. Сделайте шаг, чтобы спасти нашу планету.
Если вам понравилась данная статья, то ставьте лайк, делитесь ею со своими друзьями и оставляйте комментарии!
Чертежи для сборки измельчителя:
Shredder.
Дробилка для пластика | Бизнес и оборудование
by Автор
Как бы человек не пытался избавиться от пластика, в повседневной жизни такой материал его будет окружать еще очень долго. На сегодняшний день мировое производство пластика насчитывает около 200 миллионов в год. Для простой работы по утилизации такого материала используется дробилка для пластика. Она перерабатывает полимер и делает с него вторичное сырье, которое снова будет готово к использованию и очень скоро станет пластиковым контейнером или любой другой вещью. Такие устройства могут иметь разную форму рабочего органа и мощность, что позволяет им перерабатывать пластик до той или иной степени. Сегодня узнаем как сделать такое оборудование своими руками.
Дробилка, как сделать своими руками?
Если речь идет
о небольших, по сравнению с крупными производствами, объемах пластика, который
нужно переработать, то устройство для его переработки можно сделать и
самостоятельно.
Это позволит сэкономить на покупке дорого оборудования, которое
будет больше простаивать, нежели работать.

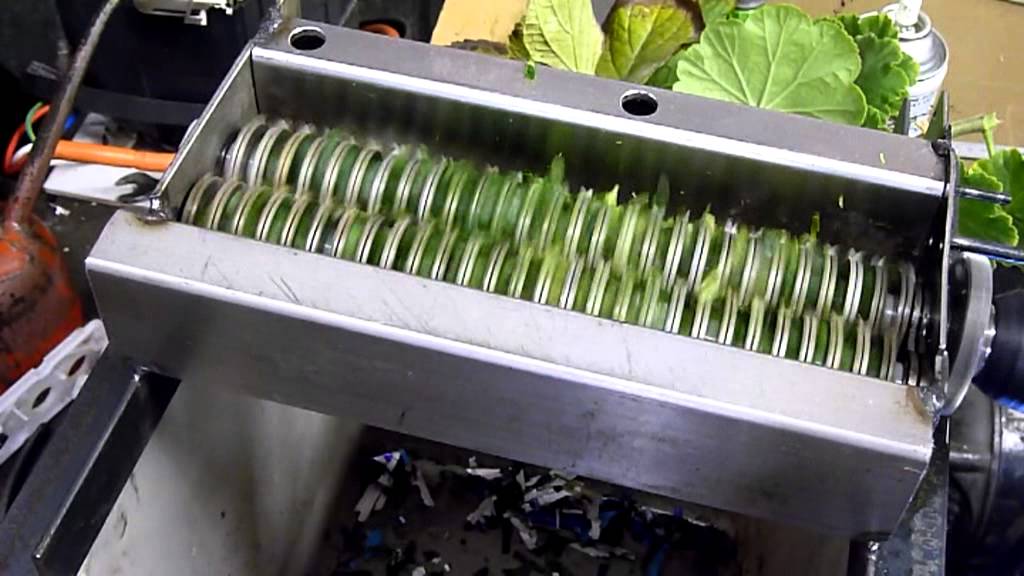

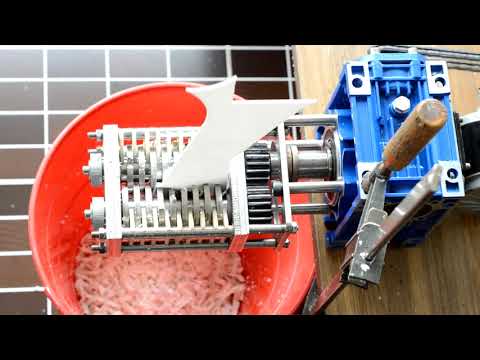

Как правило, дробилка для пластика своими руками будет представлять собой небольшой бытовой прибор, который отлично подойдет для переработки тонкого пластика, пластиковых бутылок и прочей мелочи с такого материала. Делается такое изделие довольно просто и не требует больших финансовых вложений, а также использования особого инструментария, за учетом, разве что, только сварочного аппарата.

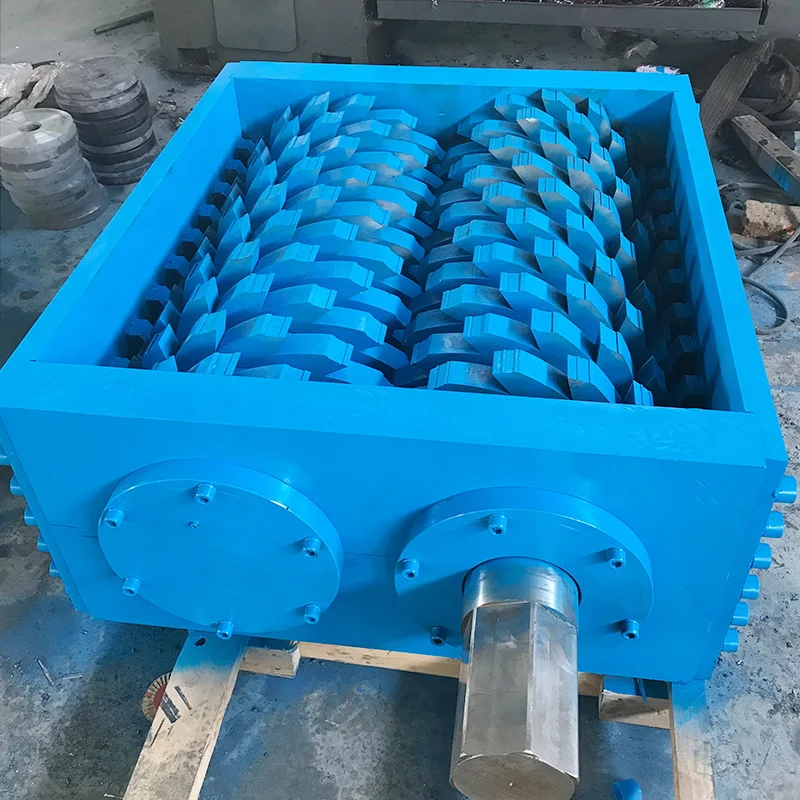

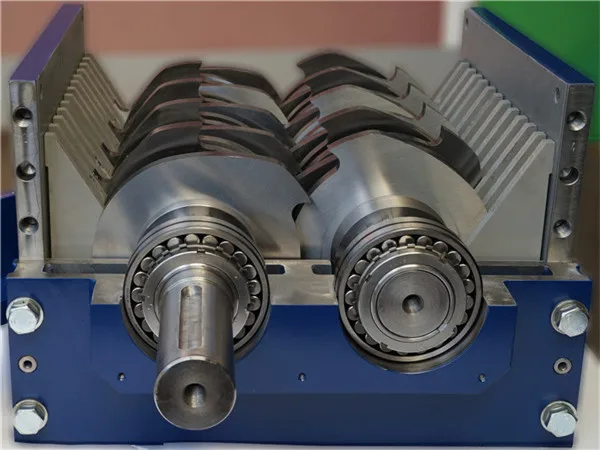

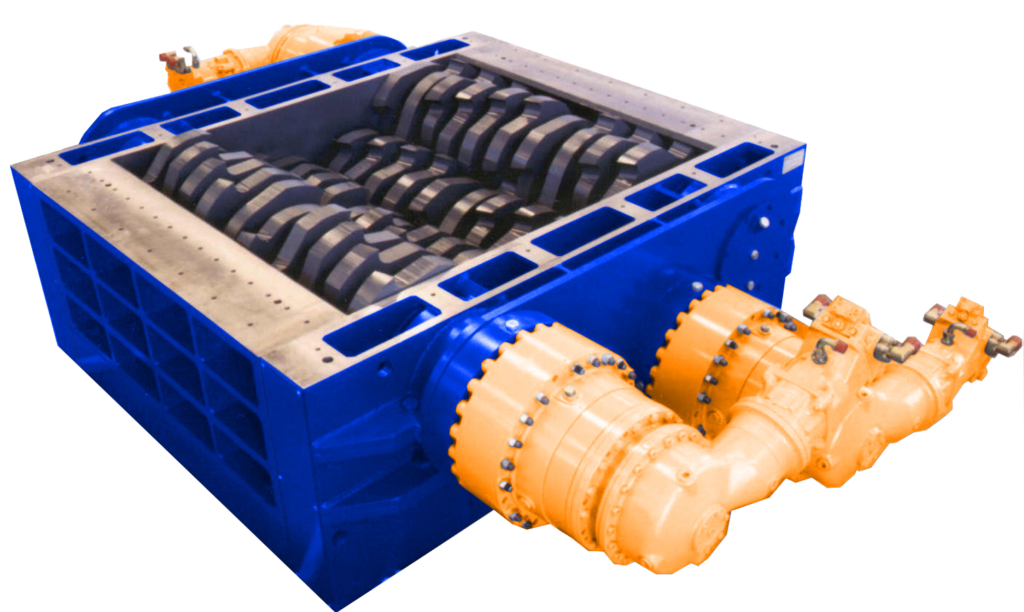

Роторный измельчитель
Сегодня самой распространенной конструкцией для переработки пластика являются роторные

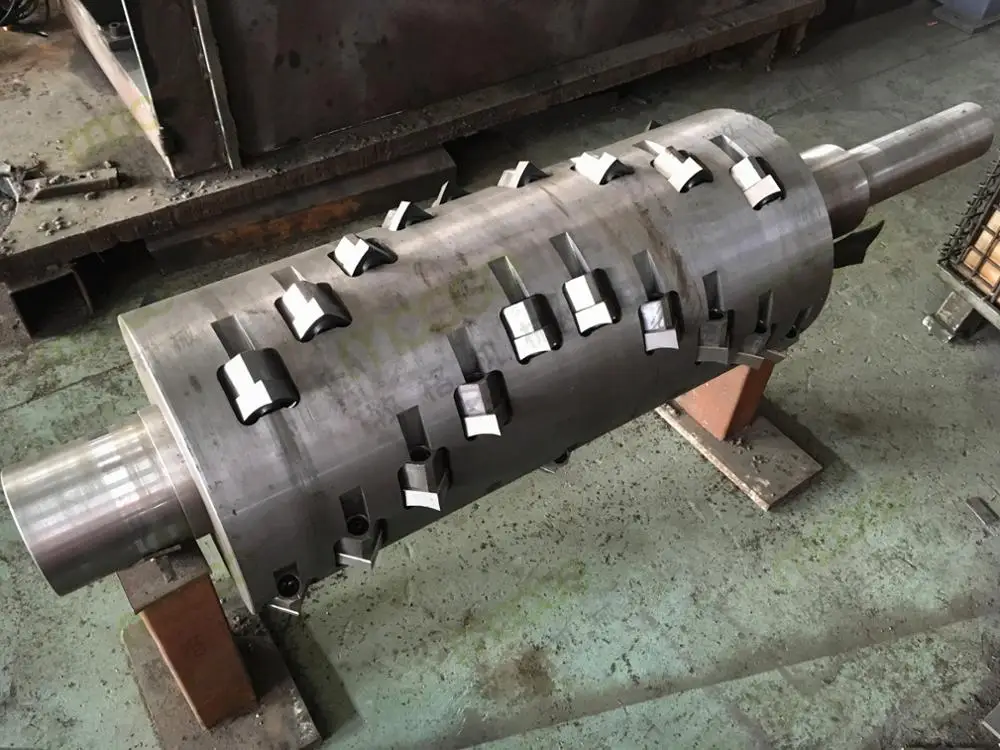

На дне мини дробилка для пластика имеет сито или же решетку, размер ячеек которой меняется в зависимости от того, какой фракции необходимо получить материал на выходе. Для того, чтобы устройство было действительно эффектным в своем применении, особое внимание необходимо уделить металлу. Качественная каленая сталь станет лучшим выбором для изготовления ножей в барабане. Это будет предупреждать их быстрый износ, а также не потребует частой заточки режущего элемента.

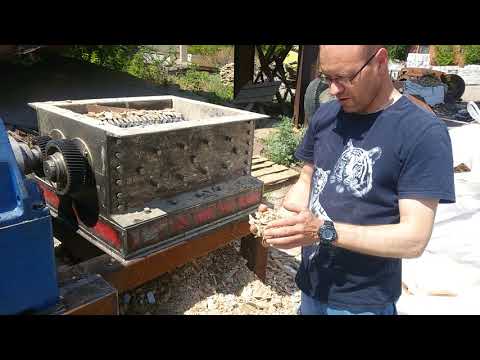

Делаем измельчитель самостоятельно
Делается самодельная дробилка для пластика
довольно быстро и просто, а поэтому достаточно запастись терпением и приложить немного усилий, чтобы все получилось. К специальным инструментам, которые будут использоваться в процессе производства такого оборудования, можно отнести инвертор или сварочный аппарат.В зависимости
от уровня подготовки мастера и личных его пожеланий, будет отличаться и сама
схема будущей дробилки. В любом случае, вся работа начинается с того, что
создается чертеж дробилки.
Общая
конструкция будет включать следующие элементы:
- Двигатель для запуска ножей. Чаще всего используются электродвигатели. Их выбор на рынке просто огромный, при этом всегда можно найти бюджетный вариант.
- Дисковые пилы. Это основа дробителя. Именно они буду способствовать тому, чтобы перерабатывать пластик. Чтобы обеспечить эффективность работы, необходимо подобрать правильное количество пил на одной оси, а также выбрать правильную конфигурацию самих зубьев.
- Ось, где будут закрепляться дисковые пилы.
- Металлический профиль, который будет использоваться для изготовления ножек и каркаса дробителя.
- Бункер подачи пластика и защитный кожух для безопасной заправки отходов в аппарат.
- Элементы взаимодействия пил и мотора, который будет приводить их в движение.

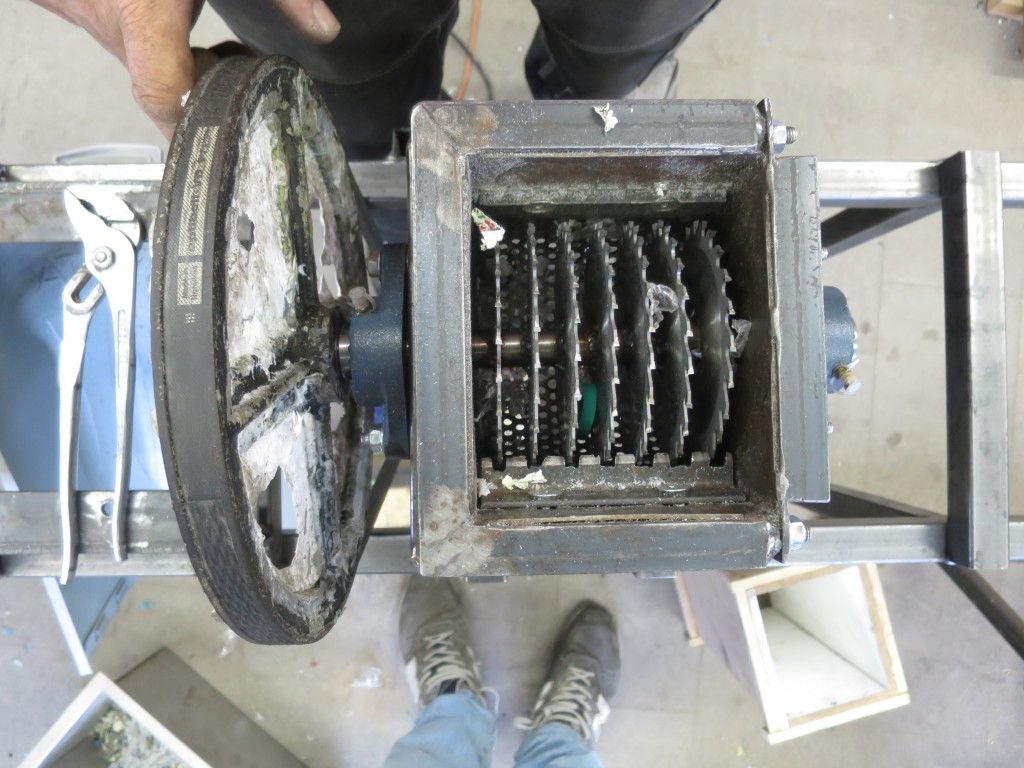

Сначала делаем

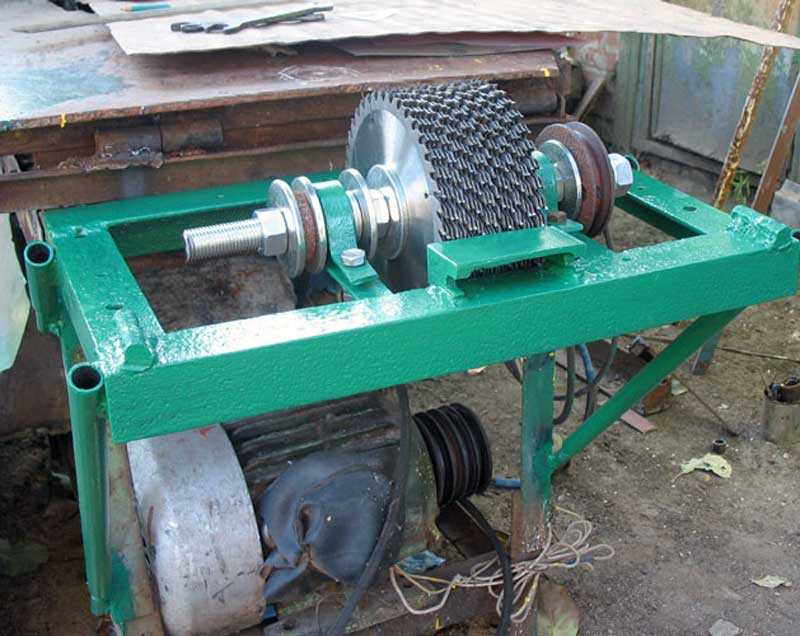

режущий блок. На подготовленную ось устанавливаются все дисковые пилы. После
ось отправляется на шкив, а чтобы конструкция легко вращалась во время работы,
используются обычные подшипники.
Следующий шаг – это изготовление опорного каркаса. Здесь использует металлический профиль, который недорогой, но очень практичный. Двигатель устанавливается на небольшом расстоянии от установленных на ось дисковых пил.
Последний момент – устанавливаем защитный кожух и оборудуем бункер, куда будет загружаться пластик. Чтобы соединить ось с ножами и двигатель, используется приводной ремень. В Интернете можно найти много видеороликов, которые визуализирую весь процесс сборки такого оборудования от начала и до самого конца.
