Штампы, приспособления для пробивки и вырезания отверстий в листовом материале / Кустарь

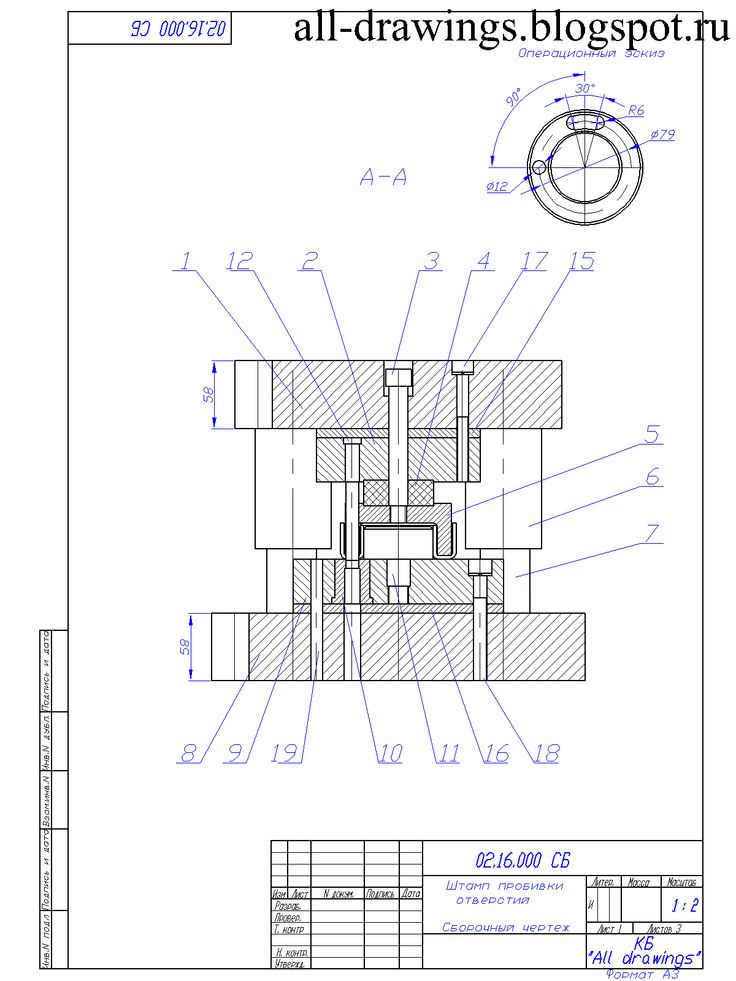

Для вырубки отверстий в листовом материале толщиной от 0,5 до 3 мм под ламповые панели, электролитические конденсаторы, втулки выключателей, электропредохранители и т.п. можно использовать наборные штампы ударного типа, состоящие из основания 1, пробойника 2, сменных матриц 3 и пуансонов 4. Последние изготовляют из инструментальной стали с последующей закалкой и средним отпуском.

Перед вырубкой отверстия в заготовке детали 5 сверлят отверстие, диаметр которого равен диаметру центрирующего стержня пробойника 2. Затем в углубление основания вставляют матрицу 3 с отверстием требуемого диаметра, стержень пробойника 2 с предварительно надетым на него пуансоном 4 вставляют в отверстие в заготовке и основании и сильным ударом молотка по пробойнику вырубают отверстие.

При изготовлении пуансонов и матриц следует помнить, что зазор между ними должен быть равен примерно 1/20 толщины материала детали. В этом случае кромки отверстий получаются ровными и не требуют обработки.

Простейший штамп для пробивки отверстий:

Изготовляется стальная втулка 1 с внутренним диаметром 29,5 мм (под ламповую панель — октальную, закрепляющуюся пружинным кольцом). В нее вставляется стержень 2 с направляющим штифтом 3 (диаметр 5 мм). В панели сверлят отверстия, в которые проходит направляющий штифт. Сверху панели на штифт надевают вторую втулку с внешним диаметром 29 мм. Теперь достаточно ударить молотком, и отверстие выбито.

Винтовой штамп для прорезания круглых отверстий. Ударными штампами можно пользоваться при изготовлении новых конструкций, а если при ремонте нужно изменить конструкцию и приходится прорезать отверстие в готовом шасси, на котором уже смонтированы все основные детали, удар нежелателен. В этом случае используется винтовой штамп.

Пуансон размещается с одной стороны шасси, а матрица — с другой.

Болт, свободно проходящий через матрицу и отверстие в шасси, ввинчивают в пуансон до тех пор, пока пуансон не соприкоснется с материалом шасси.

При дальнейшем навинчивании пуансона он своей острой кромкой прорезает материал шасси. Когда пуансон соприкоснется с матрицей, операция закончена. После этого штамп разбирают и начинают ту же операцию в другом месте шасси, где требуется прорезать отверстие того же диаметра.

При прорезании отверстия винтовым штампом для вращения стягивающего болта используется гаечный ключ.

Если изменить конструкцию матриц и пуансона винтового штампа, им можно прорезать квадратные, прямоугольные и фигурные отверстия небольших размеров (до 20 мм).

Приспособление для вырезания отверстий большого диаметра в листовом материале. Большие круглые отверстия в листовом материале (алюминий, гетинакс, органическое стекло и т. п.) можно вырезать с помощью приспособления, устройство которого показано на рисунке:

Приспособление состоит из цилиндрического стержня 1, закрепляемого в патроне сверлильного станка или электрической дрели, подвижного держателя 2 и резца 3. Для крепления резца и подвижного держателя используются 4 винта с резьбой М4-М5, а резец изготовляют из сверла или обломка надфиля, придав ему на абразивном круге форму, показанную на рисунке. В центре предполагаемого большого отверстия сверлят отверстие диаметром 4 мм и вставляют в него конец цилиндрического стержня 1.

Автор: В.Г. Бастанов
