8 Лучших Штангенциркулей – Рейтинг 2019 года

Один из самых высокоточных измерительных приборов длины, внешнего или внутреннего диаметра чего-либо — это штангенциркуль. Данный агрегат используется на промышленных производствах, в быту. Когда дома что-то сломалось и требуется купить сменную деталь, тогда нужно знать точные параметры. Часто это диаметр или глубина объекта. Наиболее достоверные данные можно получить при помощи этого измерителя. Управляться с ним несложно, никаких профессиональных навыков не требуется. Внимательное изучение рынка измерительных устройств позволило определить лучшие штангенциркули. Именно о них пойдёт речь.

Штангенциркуль какой фирмы лучше выбрать

При покупке любого измерителя очень важна его точность. Ведь именно от измерений будет во многом зависеть изготовление каких-то деталей по проведённым замерам. Если замеры получатся неверными, то потом получатся никуда не годные детали. Точность устройства может гарантировать только ответственный производитель. По исследованиям, экспертным оценкам таковыми стали следующие компании:

  • Norgau — российский производитель высокоточных устройств, инструментов, который вот уже более 20 лет на рынке. Norgau помимо российских заводов, представительств имеет два дочерних предприятия в странах Евросоюза. Продукция этой фирмы отличается надёжностью, высокой точностью.
  • Matrix — компания по производству инструментов с десятилетней историей, с ассортиментом продукции более 3000 позиций. Это измерительные инструменты, режущие, столярные, слесарные инструменты, оснащение для строительных, отделочных работ, для автомобилей, а так же крепёжные изделия.
  • Shan — фирма по производству измерительной техники, которая многократно удостоена международных знаков качества. Бренд Shan в своём современном виде появился в 2013 году в результате договорённостей ЗАО ТД “Калиброн” и Guilin Measuring & Cutting Tool.
  • Griff — производитель измерительного, абразивного, металлорежущего, слесарного, строительного оборудования. Ассортимент компании состоит примерно из тысячи позиций. На заводе Griff жёсткий контроль качества.
  • Stayer
    — компания, которая производит как электроинструменты для строительства, отделочных работ, так и ручные инструменты для ремонта, производства, измерений. Вся продукция имеет российские и международные сертификаты качества.
  • Зубр — российская компания, которая занимается выпуском измерительных приборов, арматуры, комплектующих для сантехники, хозяйственного инвентаря, инструментов для строительства, ремонтных работ.
  • Topex — популярный в Европе производитель инструментов для стройки, приборов для точных измерений. Компания была основана в Польше в 1990 году. С тех пор им удалось завоевать рынки Европы, стран СНГ.

Рейтинг штангенциркулей

Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:

  • Точность измерения;
  • Удобство снятия показаний;
  • Устойчивость инструмента к внешнему воздействию;
  • Срок службы;
  • Поддержка производителя в случае возникновения неполадок;
  • Цена.

Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних — 40 мм. Дисплей работает от батареек CR2032.

Достоинства:

  • Высокий класс верности;
  • Качественная сборка;
  • Удобство использования;
  • Хороший кейс для хранения и транспортировки.

Недостатки:

  • Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

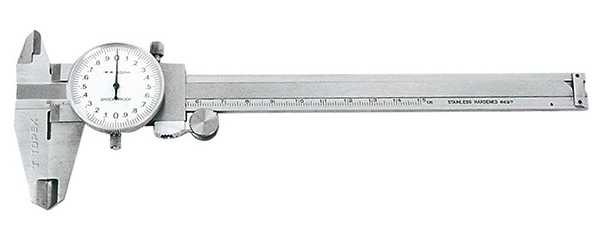

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 — это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора — нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства:

  • Точность показаний;
  • Простота использования;
  • Долговечный материал, из которого изготовлен прибор;
  • Чёткая шкала.

Недостатки:

  • Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Металл качественно отшлифован, метрическая шкала хорошо читается. В регулярном использовании надёжен.

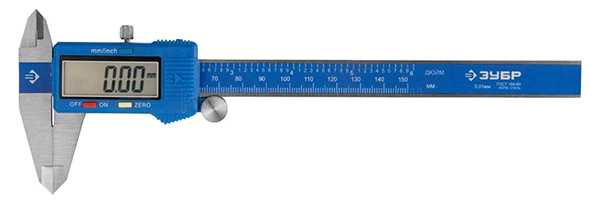

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства:

  • Крепкие материалы;
  • Надежная сборка;
  • Высокая точность измерений;
  • Яркая, хорошо читаемая метрическая шкала;
  • Качественный футляр для транспортировки.

Недостатки:

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

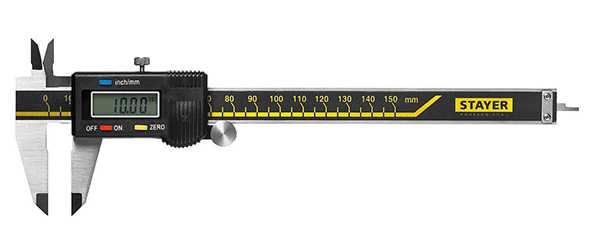

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата — 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства:

  • Удобство проведения работ по замерам;
  • Отличная точность;
  • Прочные материалы;
  • Низкая цена.

Недостатки:

  • Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства:

  • Отличная верность измерений;
  • Долговечность использования;
  • Сертифицированность в Госреестре;
  • Удобный для транспортировки.

Недостатки:

  • Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Важна точность и надёжность. А это в штангенциркуле Griff D162141 гарантировано.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений — метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства:

  • Надёжность и долговечность;
  • Высокая верность показаний;
  • Чёткий дисплей;
  • Удобный футляр.

Недостатки:

  • Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Лучшие штангенциркули длиной больше 250 мм

Большие измерители используются на крупных и средних производствах. Дома держать такой нет особого смысла. Среди данных устройств есть, как и среди других, классические модели, цифровые, с глубиномером. Есть также разметочные штангенциркули.

Matrix 316345

Классическая модель с максимальной длиной измерения 300 мм. Цена деления прибора равна 0,02 мм. Устройство дополнено функцией глубиномера. Такой измеритель незаменим при проведении слесарных работ. По отзывам реальных пользователей, штангенциркуль Matrix 316345 полностью их устраивает в работе. Измерительный бегунок передвигается плавно. Вес для использования комфортный — чуть больше 700 граммов.

Достоинства:

  • Высокая точность устройства;
  • Изготовлен из углеродистой стали;
  • Шкала хорошо читается;
  • Низкая цена.

Недостатки:

  • Не самый надёжный чехол.

Norgau 040040030

Цифровое устройство для самых точных измерений. Измеритель относится к первому классу точности и внесён в Госреестр. Показания выводятся на жидкокристаллическом экране. Читаемость идеальная. Есть функция глубиномера. Оснащён стопорным винтом. Предусмотрены две измерительные шкалы — в миллиметрах и в дюймах.

Достоинства:

  • Высокая верность показателей;
  • Долговечность;
  • Чёткий ЖК-дисплей;
  • Прочный кейс для транспортировки и хранения.

Недостатки:

  • Очень дорогой.

Если нужно купить электронный штангенциркуль и есть возможность потратить на это значительную сумму денег, то эта модель подойдёт лучше любых других. Производитель прибора отечественный, но страна производства — Китай. По этому поводу переживать не стоит. Это фабричное производство.

Какой штангенциркуль лучше купить

При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели. Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:

  • Norgau 040040030 — это лучший из лучших штангенциркулей, но у него соответствующе высокая цена;
  • Griff D162141 — простой, классический, оптимального размера, надёжный и адекватный по цене;
  • Зубр 34463-150 — отличный вариант как для домашнего использования, так и для слесарных работ.

Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

vyborexperta.ru

5 лучших штангенциркулей 2019 в России. Сравнение и обзор от BestAdvisor.ru

Вопрос: Как проверить точность инструмента?

Ответ: Одним из самых точных способов является использование специальных щупов. Толщина пластин может быть от 0,05 мм до 1 мм и они могут применяться как по отдельности, так и вместе. Более простой, но менее точный способ — это использование детали или предмета, толщина или диаметр которого заранее известны. К примеру, это может быть 10-копеечная монета, диаметр которой равен 17,5 мм, а толщина 1,25 мм. Также хорошо подойдет банковская карта, размеры которой, в соответствии со стандартом ISO 7810 ID-1, составляют 85.6 x 53.98 x 0.76 мм.

Последнее, что вы можете проверить без использования сторонних предметов, это нулевое положение губок. Сомкните губки штангенциркуля вплотную, установив указатель шкалы на ноль и поднесите инструмент к источнику света. Если инструмент откалиброван правильно и не имеет механических повреждений, то между губками не будет просвета.

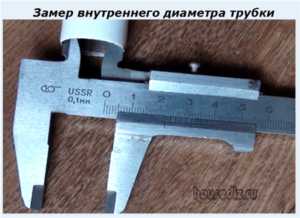

Вопрос: Как пользоваться штангенциркулем?

Ответ: Возьмитесь правой рукой за штангу инструмента, а левой в это время, держите незакрепленную деталь. При этом пальцы левой руки должны быть за инструментом. Затем убедитесь, что:

  • губки вплотную прижимаются к поверхности детали;

  • на поверхности детали нет грязи, стружки, остатков клея или других крепежных субстанций.

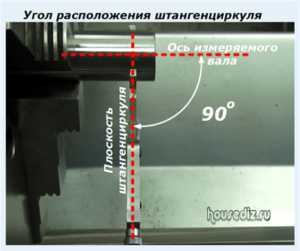

  • губки не перекошены, а инструмент расположен под прямым углом к детали.

Поместите штангенциркуль на деталь и, плавно перемещая рамку с помощью большого пальца правой руки, прижмите подвижную губку к детали. При этом соблюдайте умеренную силу — не прижимайте слишком сильно.

Вопрос: Как проводить измерения в темной комнате (сложных условиях)?

Ответ: Если вам предстоит работа в сложных условиях, к которым вы не успели подготовиться, то как раз самое время поговорить про затяжной болт. Как только вы убедились, что губки штангенциркуля плотно прижались к поверхности материала — медленно и аккуратно зафиксируйте рамку затяжным болтом. После этого можно смело убирать инструмент и нести его на свет для снятия показаний. Впрочем, если условия позволяют, то лучше воспользоваться фонариком мобильного телефона или смартфона — так значения будут сниматься непосредственно с детали и точность таких измерений будет выше.

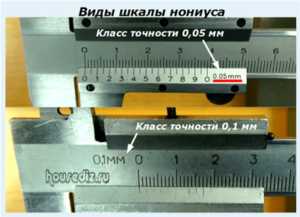

Вопрос: Как пользоваться нониусом?

Ответ: Ручные модели штангенциркулей имеют так называемый “нониус”, который позволяет измерить величину вплоть до сотых миллиметра. Для этого вам необходимо сопоставить значения основной шкалы и шкалы нониуса. Главным указателем целых значений (1, 5, 8, 10 мм) является нулевой указатель нониуса, а вот чтобы вычислить доли (0.5, 0.75, 0.92 мм), необходимо вычислить, какой из штрихов нониуса максимально совпадает со штрихом основной шкалы.

Например, нулевой указатель нониуса на нашем штангенциркуле указывает на 3 мм. Нам нужно отсчитать порядковый номер того штриха на нониусе, который максимально совпадает со штрихом на основной шкале, пусть это будет седьмой штрих, и умножьте его на цену деления нониуса — в механических инструментах, как правило, это 0.1 мм. Затем прибавьте к полученному результату 3 мм и вы получите искомое значение измерений, то есть 3.7 мм.

www.bestadvisor.ru

Как правильно выбрать и использовать электронный штангенциркуль

Такой измерительный инструмент, как штангенциркуль, в ряде случаев можно смело назвать незаменимым. Во-первых, он обладает достаточно высокой точностью. Во-вторых, позволяет сделать замеры там, куда просто не добраться обычной линейкой. В-третьих, пользоваться данным инструментом очень просто. Применяют штангенциркуль для того, чтобы измерить:

  • линейные размеры;
  • глубину отверстия.

Раньше в обиходе был только лишь один вид штангенциркуля – нониусный. Позже появилась более продвинутая версия – циферблатная. Однако самым современным является электронный штангенциркуль. Это еще более удобный и точный инструмент, нежели его предшественники. Если сравнивать штангенциркуль электронный и нониусный, то результат будет явно не в пользу второго. Ведь иногда может возникнуть ситуация, когда следует учесть даже сотые доли миллиметра. На нониусном приборе получить такую точность просто нереально. Поэтому на вопрос «Какой тип штангенциркуля самый лучший?» ответ очевиден – конечно же, электронный. Для того чтобы считать результат, здесь достаточно просто лишь взглянуть на дисплей, где высветятся нужные цифры.

Как правильно подобрать электронный штангенциркуль

По большому счету данный тип практически не отличается от нониусного. Здесь также есть глубиномер, планка, губки для внутренних и наружных изменений. Разница заключается только лишь в наличии дисплея. При этом следует отметить, что электронный штангенциркуль является довольно нежным инструментом. Поэтому обращаться с ним нужно очень осторожно. Если инструмент трясти, ронять или ударять, это негативно отобразится на точности результатов. Поэтому при работе в экстремальных условиях проводится периодическая поверка и калибровка.

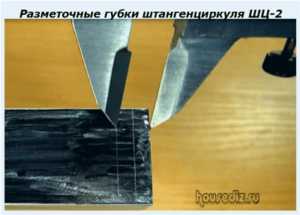

Читайте также: Как выбрать и использовать разметочный штангенциркуль

Выбирая электронный штангенциркуль, в первую очередь нужно обратить внимание на его маркировку. Здесь важное значение имеют цифры 150, 200, 300 или 400 (наносится какая-то одна из них). По этому показателю можно ориентироваться, чтобы понять, какой предельный измеряемый размер у данного инструмента. Здесь все очень просто. Цифры – это и есть максимальный измеряемый размер в миллиметрах. Следует отметить, что чем большим будет данный показатель, тем дороже стоит штангенциркуль. Однако и сфера применения модели с маркировкой 400 гораздо шире, чем, например, у 150. Соответственно, в первую очередь нужно понимать, какие детали вам придется чаще всего замерять.

Не менее важный момент – погрешность инструмента. Здесь все регламентируется ГОСТ 166-89, где указаны все нормы. Перед покупкой инструмента можно свериться с данными значениями. Впрочем, если планируется приобретение отечественного или, например, немецкого штангенциркуля, то это делать необязательно. Ведь здесь проверку проводят еще на предприятии-изготовителе. Соответственно, в информации, приведенной в инструкции или техпаспорте, можно не сомневаться. В электронных устройствах погрешность, как правило, не превышает сотой части миллиметра. Этого вполне достаточно для выполнения большинства работ. Если же нужен более точный результат, то лучше делать замеры не штангенциркулем, а микрометром.

Также подумайте, в каких условиях будет работать инструмент. В некоторых случаях оптимальным вариантом будет покупка штангенциркуля с повышенной защитой от механического воздействия, пыли и влаги либо изготовленный из диэлектрического материала. Помимо этого, обратите внимание и на еще один момент. Большинство штангенциркулей рассчитано на правшей. То есть инструмент во время замера нужно брать именно в эту руку. Однако левши могут не расстраиваться. Ведь некоторые производители выпускают модели как раз для таких людей.

Не следует забывать, что электронный штангенциркуль работает от батарейки, как правило, они поставляются в комплекте с устройством. Правда, в некоторых моделях применяются аккумуляторы. Это более удобный вариант. Главное – не забывать вовремя ставить инструмент на подзарядку. Впрочем, штангенциркуль, работающий от батареек, тоже нужно контролировать. Вы ведь не хотите, чтобы устройство отказалось работать как раз в тот момент, когда понадобится сделать замер. Поэтому при активном использовании самое оптимальное решение – это запасная батарейка. Надолго ли хватает такого источника питания можно поинтересоваться у продавца, или получить данную информацию из инструкции.

Читайте также: Как правильно пользоваться штангенциркулем

При выборе инструмента также обращайте внимание и на наличие дополнительных функций. Например, у многих моделей есть возможность переключения между единицами измерения – миллиметры и дюймы. Также желательно брать штангенциркуль с функцией обнуления – она пригодится, когда нужно делать калибровку. Некоторые модели, кстати, позволяют менять не только единицы измерения, но и количество знаков после запятой. Цифры, которые выводятся на дисплей, практически у всех электронных штангенциркулей четкие и хорошо различимые. Однако опция подсветки будет явно не лишней.

Некоторые продвинутые модели имеют специальный выход, позволяющий подключать инструмент к компьютеру, ноутбуку или планшету. Это очень удобно, если нужно фиксировать результаты измерений. Вместо того чтобы заносить их вручную, достаточно лишь соединить штангенциркуль с электронным девайсом. Впрочем, наличие такой функции приводит к удорожанию инструмента. Поэтому если вам такая опция не нужна, лучше купить более простую модель.

А в завершение хотелось бы сказать несколько слов о производителях. Отечественные штангенциркули, такие, например, как ШЦ-200, можно назвать оптимальным соотношением цены и качества. Он дает достаточно точный результат и имеет вполне допустимую погрешность. Конечно, на японских или немецких моделях может быть множество дополнительных опций, но ведь они нужны далеко не каждому. Между тем заплатить за такие приборы придется гораздо дороже.

Иногда вполне достаточно и недорого китайского штангенциркуля. Как правило, такой вариант выбирают, когда замеры проводятся нечасто – раз в месяц или еще реже. Невысокая стоимость в данном случае компенсирует все недостатки. Но замеры обязательно должны быть точными, и если работать с инструментом вы планируете постоянно, от китайских устройств стоит отказаться. Кстати, здесь не стоит путать бренд и модель, произведенную на территории Поднебесной, ведь в Китае заводы сегодня есть у многих ведущих производителей.

specinstrumenta.ru

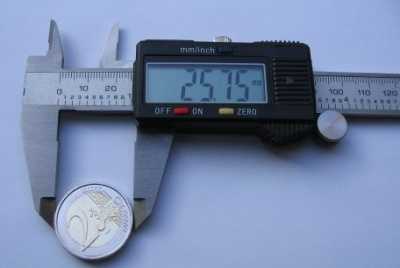

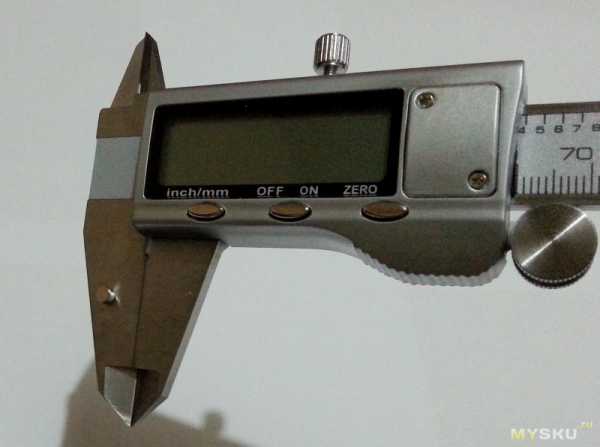

Качественный цифровой штангенциркуль

Цифровой штангенциркуль — удобная в хозяйстве вещь. В отличие от своего не цифрового брата — он совершенно не напрягает зрение при попытки что-то померить.

Свой первый штангенциркуль в коробочке, купленный за $12 на EBAY, благополучно подарил. Хотел заказать что-то подобное, но наткнулся на обзор дешевого «штангета» очень низкого качества.

Когда-то очень давно я что-то покупал на вещевом рынке и продавцы там очень любили «лечить» что вещи бывают «китай», а у них мол «заводской китай».
Вот такой «заводской китай» я и решил поискать. С бюджетом решил не мелочиться, выделил себе $30.

К тому же решил попробовать нового посредника bulltao.ru взамен надоевшего своими постоянными возвратами и другими косяками Мистера ТАО.

Поиски на ТаоБао привели меня к компании GUILIN GUANGLU MEASURING INSTRUMENT CO., LTD. имеющей свой сайт http://ganglu.com.cn, а также представительство в Европе.

Ассортимент инструмента в данном магазине на Тао был довольно внушительным. Мой выбор — штангенциркуль 150мм в коробочке.

Зарегистрировавшись на сайте bulltao.ru ввел туда ссылку на выбранный товар.
И ¥70 превратились в $12, а затем в $27 (+$2.54 доставка по Китаю, +1.2 комиссия и ~$11 за доставку 0.5кг почтой Китая до Перми)
Сомнения по посреднику решило то, что Bulltao имеет свою страницу ВКонтакте и Одноклассниках.

Наобщавшись по русски с вежливым менеджером Олей (в оригинале Дандан Лю) и получив заверения, что все будет хорошо, оплатил заказ.

Доставка из Китая с треком RG009459***CN заняла 22 дня. Общий срок заказа чуть больше месяца. Немного удивил вес посылки — 0.55кг. Мой предыдущий штангенциркуль в коробочке вместе со всей упаковкой весил 300г. Тем не менее, в отведенную стоимость я уложился.

Посылка пришла довольно помятой об общения с Почтой России

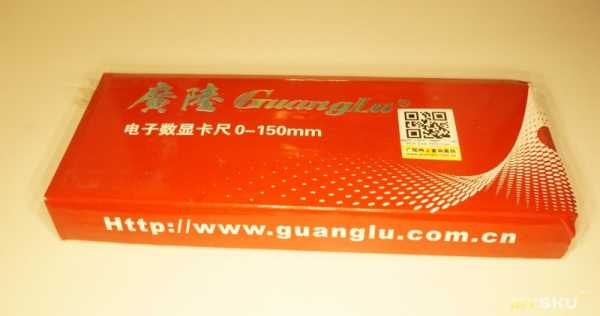

Зато внутри совершенно целая симпатичная коробочка 26x10x3.5см

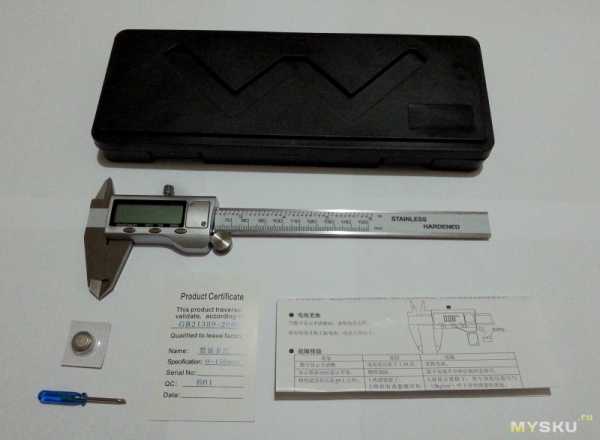

Внутри: прибор в целлофане, запасная батарейка, маленькая отвертка, паспорт и инструкция на китайском

Штангенциркуль очень тяжелый. Так он СТАЛЬНОЙ! ВЕСЬ, включая приборный корпус.

Прибор очень напомнил добрые советские времена, когда наши спутники еще летали и шпионили, а не лежали мертвым грузом на дне Тихого океана. Тогда тоже делали много чего из стали с многократным запасом надежности.

А как же там внутри прибора?

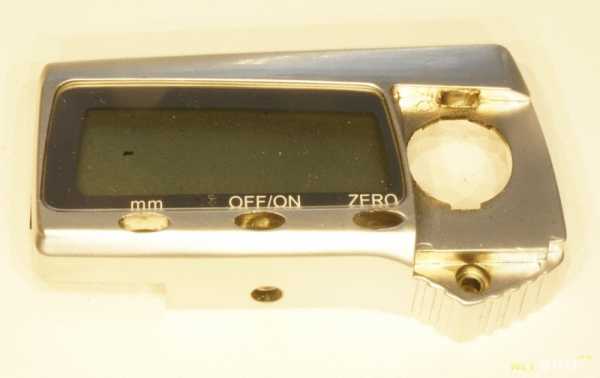

Разбираем стальной корпус:

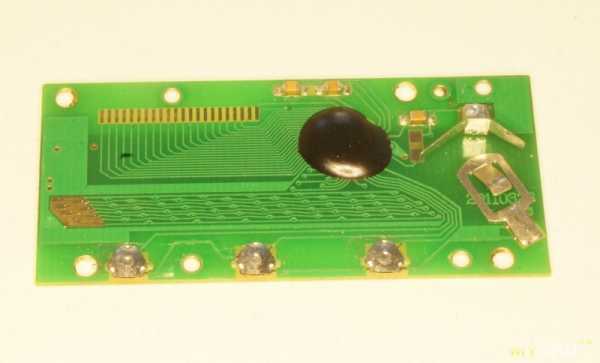

Внутри маленькая платка с непонятной микросхемой

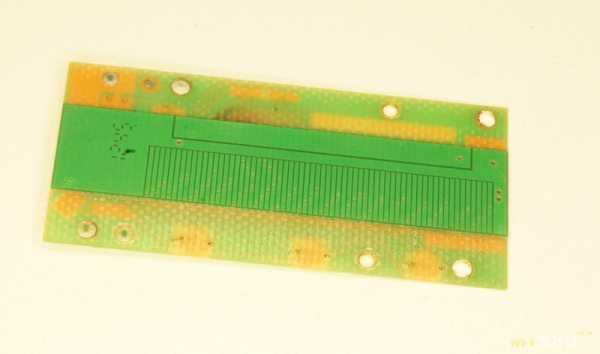

На обратной стороне измерительный сенсор. Про принцип действия можно почитать здесь.

Количество крепежа снова напомнила советское производство
Особо следует отметить толстую пружинку, которая прижимает тремя регулировочными винтами планку к корпусу, чтобы не было люфтов при работе.

Собираем все обратно

Не удержался, проверил все детали магнитом — все действительно стальное!

за исключением крышечки батареи, которая, похоже, отлита из силумина

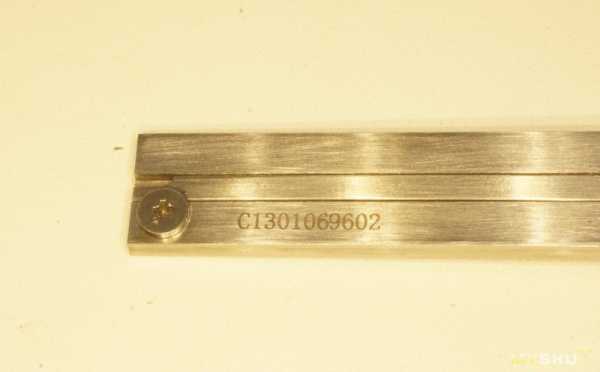

Планка помечена артикулом

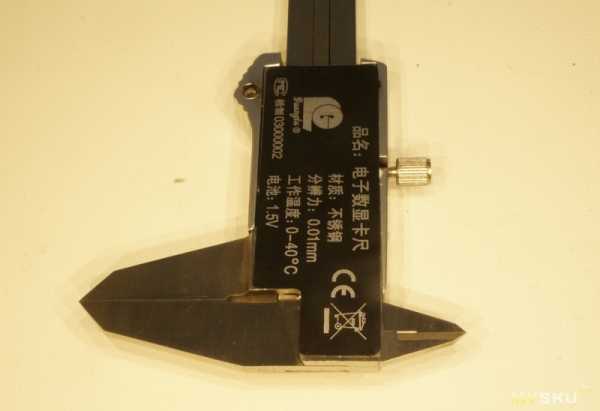

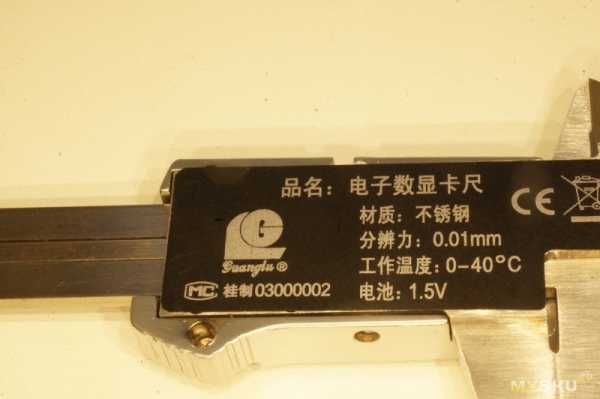

Сам прибор — другим артикулом

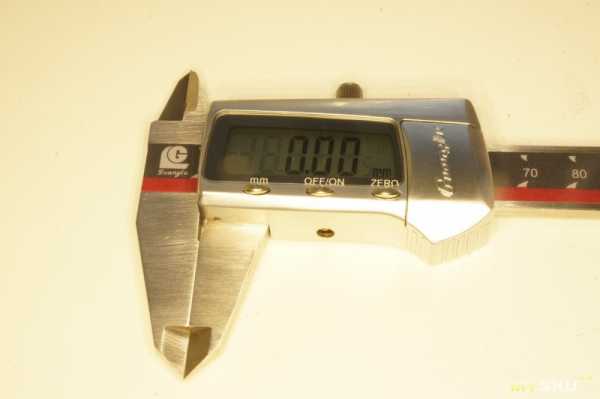

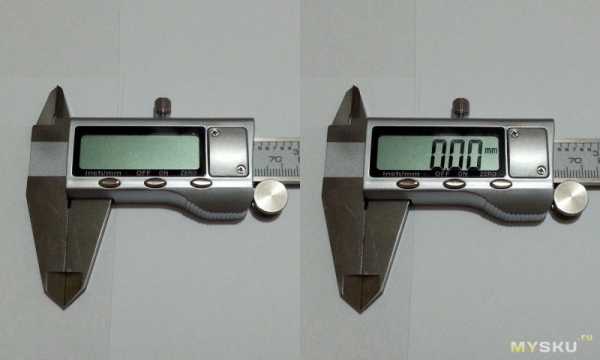

Включаем собранный штангенциркуль — работает

Автоматического включения у прибора нет
Автоматическое выключение есть примерно на 3 минуты
При включении есть установка 0

Переходим к тестированию точности

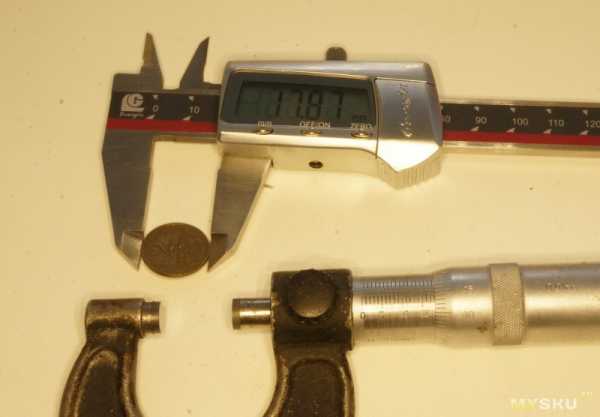

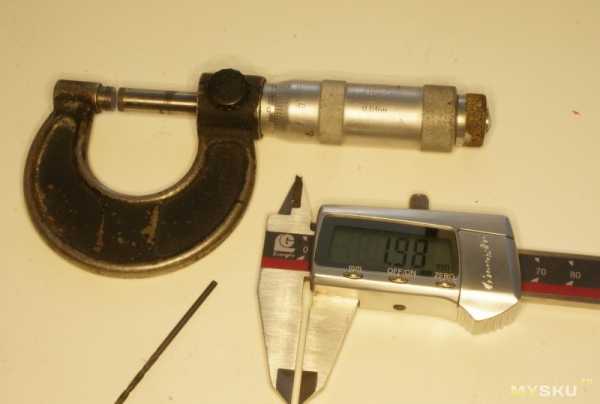

Измерив несколько сверл по несколько раз получил расхождение с микрометром не более 0.02мм

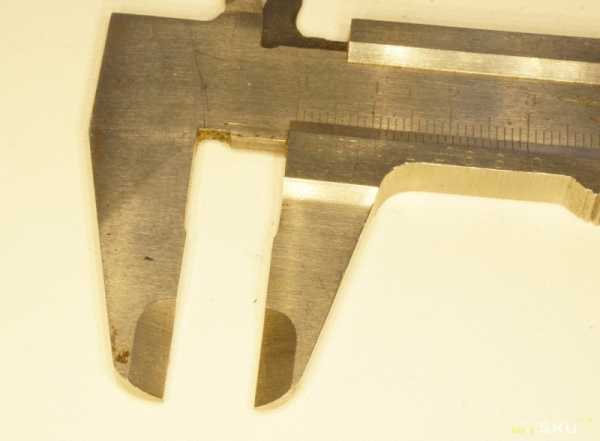

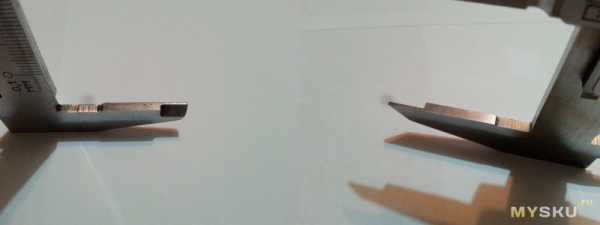

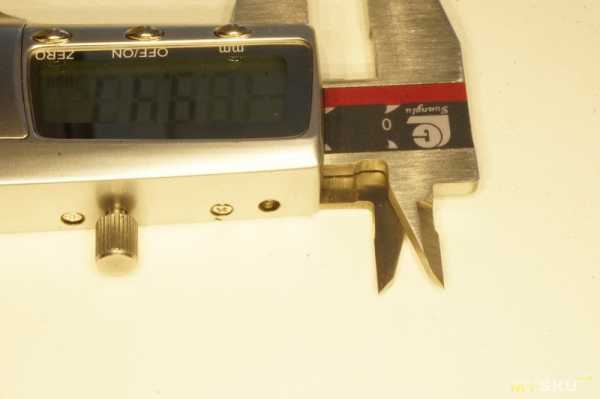

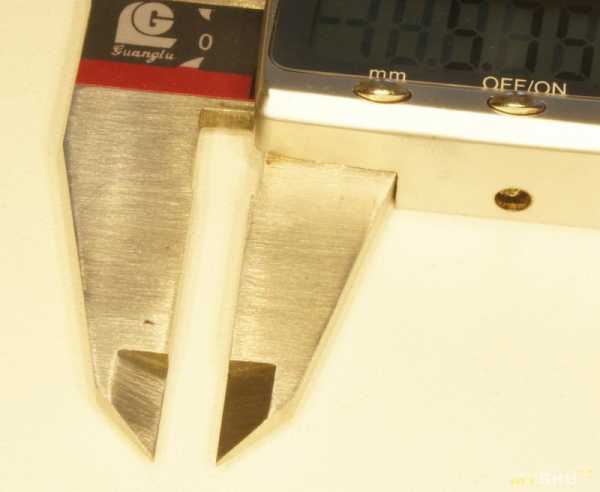

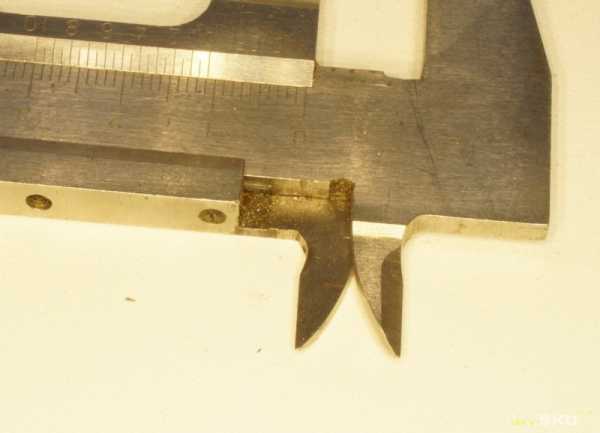

Теперь немного сравнения измерительных кромок с отечественным штангенциркулем

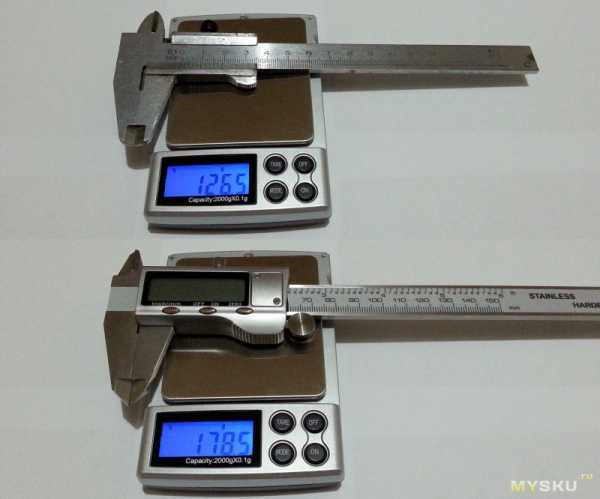

Вес штангенциркуля 186г (отечественный не цифровой — 129г, микрометр — 297г)

Вес в коробке 409г (хоть и не стальной, но довольно прочной и толстой)

Еще более 100г добавила картонная упаковка посылки, от того и цена доставки не маленькая.

Подведем итог:
Штангенциркуль мне очень понравился: его приятно держать в руках, ощущается его вес. На первый взгляд прибор производит впечатление надежного, предназначенного для длительной эксплуатации не в самых приятных условиях. Такие принято называть «профессиональными».
Для моих поделок, надеюсь, будет очень полезным.Про поделки в моем блоге

Отдельно хотелось бы сказать про посредника bulltao.ru — первый заказ мне очень понравился. Пока вижу в нем достойную альтернативу Мистеру ТАО.

Достоинства:
— Материал — сталь (надеюсь, что не сильно ржавеющая)
— Высокое качество изготовления
— Выглядит как очень надежная вещь
— Точность измерения 0.02мм (обычный штангенциркуль 0.05, если напрячь глаза)
— Нет люфтов
— Отличная упаковка

Минусы:

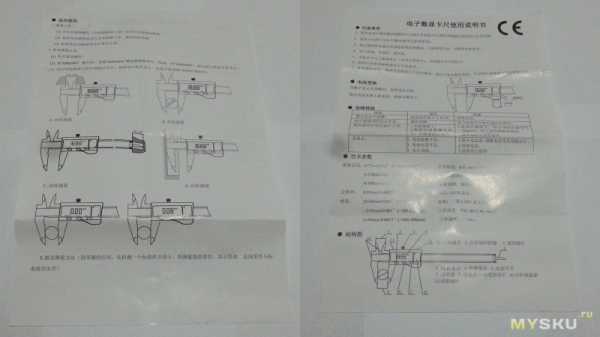

— Инструкция только на китайском (видимо, прибор сделан для внутреннего рынка)
— Цена могла бы быть и поменьше

Сейчас начнется, что на БИКе и АЛИ такие меньше чем за $10 пачками.
Я знаю. Не такие. Покупайте, сравним!

Кот Тимофей, как всегда, в соавторах

mysku.ru

Как выбрать электронный штангенциркуль

Цифровой штангенциркуль используется в самых разных сферах благодаря своей универсальности, точности замеров и простоте эксплуатации. Он подходит для измерения в любых единицах (сантиметры, дюймы и т.д.), а также хранит в памяти результаты измерений. Им пользуются строители, монтажники и слесари. Современные цифровые инструменты обладают пылезащитными и влагозащитными свойствами, а также не проводят электроток.

Назначение и преимущества

Штангенциркуль применяется для замеров с точностью 0,1-0,01 мм. Для большей точности измерений нужно использовать микрометр, определяющий размеры с погрешностью в 0,001 мм. Но такой инструмент не подойдет для замера участка длиной свыше 5 см, что ограничивает сферу его применения. Традиционные штангенциркули подходят для замеров участков длиной до 40 см, хотя есть и специальные модели для участков до 2 м.

Конечно, для непрофессионального использования штангенциркули с точностью выше 0,1 мм просто не требуются, но прогресс не стоит на месте, и современные цифровые модели имеют точность 0,01 мм. Их выпускают немецкие, японские, швейцарские и даже китайские производители.

Цифровой штангенциркуль намного удобнее в эксплуатации, работать с ним будет легче и быстрее. Но в производственных условиях пользоваться им не всегда возможно ввиду его повышенной хрупкости в сравнении с традиционным штангенциркулем. При этом в домашних условиях никаких ограничений нет, но при покупке стоит подбирать инструмент, сделанный из надежных материалов – только он способен прослужить много лет. Впрочем, для одноразового применения сгодится и недорогой китайский вариант.

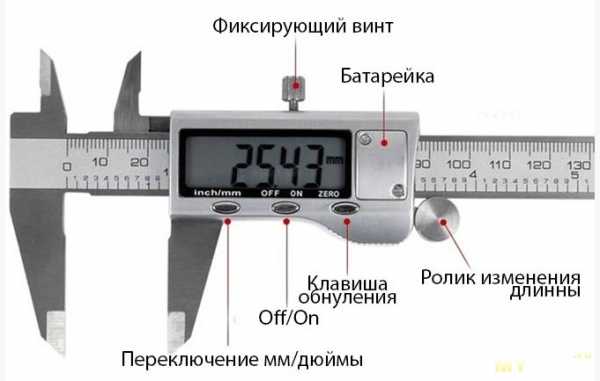

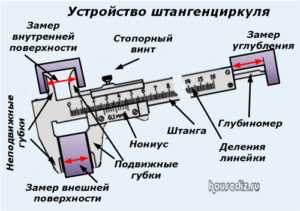

Особенности конструкции

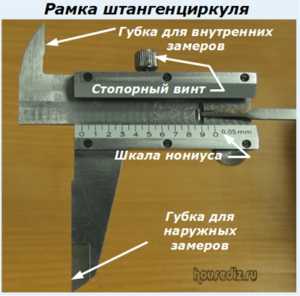

Цифровой инструмент устроен почти так же, как и традиционный аналоговый. В нем есть:

  • 2 губки для замеров;
  • экран;
  • измеритель глубины;
  • двигающаяся рама с зажимным винтом;
  • штанга с отпечатанной шкалой.

Инструмент чаще всего оснащен кнопкой подключения/отключения, а также обнуления имеющихся результатов (эта опция незаменима при калибровочном процессе). Еще в нем можно менять единицы измерения и число значков после запятой.

Электронный инструмент изготавливается из нержавеющей стали, а его корпус – из особого пластика. Для его работы нужны аккумуляторные батареи, поставляемые в комплекте или продающиеся отдельно.

Результаты замеров выводятся на экран с высокой четкостью и контрастностью изображения. Размер выводимых цифр позволяет пользоваться инструментом даже в условиях неважной освещенности или при плохом зрении. Наличие на инструменте добавочной линейки с разметкой позволяет пользоваться им без включения, как простым штангенциркулем.

Недостатки этих приборов присущи только дешевым моделям, сделанным в Китае. Среди них маленькая стойкость к износу, ломкость и плохое качество основного материала. Также могут «скакать» показания на дисплее, потому для эксплуатации подобного инструмента потребуется определенная сноровка. Но у качественных дорогостоящих моделей производства Германии, сделанных из прочной стали, нет ни одного из перечисленных минусов.

Высококачественные приборы способны полностью заменить давно устаревшие аналоговые. Но, несмотря на это, позиции микрометров по-прежнему сильны, а электронный штангенциркуль хотя и стал серьезным соперником, так и не заменил его полностью на рынке. И все же это незаменимый прибор для каждого профессионала. Им можно пользоваться дома или при возведении построек: он идеален для правильного подбора диаметра сверла или замера глубины проделанных отверстий.

pechky.ru

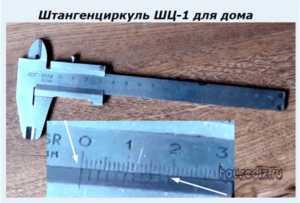

Как выбрать штангенциркуль для работы домашнего мастера

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

  1. классов точности;
  2. пределов измерения;
  3. удобств пользования;
  4. простоты конструкции;
  5. стоимости.

Содержание статьи

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

  1. внешних размеров;
  2. отступов на внутренних полостях;
  3. углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.


Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

  • базового элемента — штанги;
  • подвижной части — рамки с дополнительными устройствами.
Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

  1. механические со шкалами;
  2. цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Наиболее простая и распространенная марка штангенциркуля с типом шкалы нониуса. Типовая цена деления — 0,1 мм. Но есть приборы на 0,05 и 0,02.

Модель ШЦ-2

Прибор отличается от предыдущего наличием дополнительной рамки со стопорным винтом и регулирующим механизмом, а также специальной конструкцией губок.

Их нижняя часть позволяет замерять как внешние, так и внутренние размеры двумя различными рабочими поверхностями. Разница отсчета между ними в мм промаркирована прямо на корпусе.


Линия выступа внешних губок строго параллельна оси штанги. Это позволяет делать на них упор базовой поверхностью замеряемой детали: создается повышенная точность.

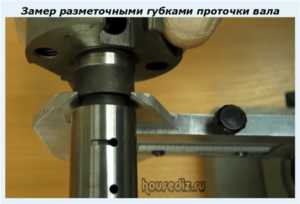

Верхние губки заострены и выполняют две задачи:

  1. возможность разметки;
  2. замер глубины тонких проточек.
Модель ШЦ-3

Прибор полностью повторяет конструкцию предыдущего, но у него отсутствует верхняя пара разметочно-измерительных губок.


ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

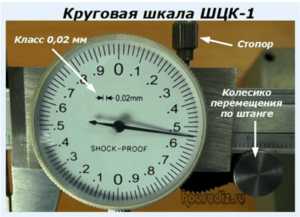

Механизм отсчета долей мм выполнен механическим устройством с круговой шкалой. Эти приборы обеспечивают самый высокий класс точности в своей группе: 0,02 или даже 0,01 мм.


Для перемещения подвижной рамки при выполнении замеров служит реечная передача, управляемая вращением колесика рукоятки. Фиксация головки тоже выполняется стопорным винтом.


К недостаткам этой модели относится необходимость поддержания ее реечного механизма штанги и рамки в постоянной чистоте.

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.


Добавочная буква «Ц» в маркировке обозначает работу измерительного устройства по цифровой технологии. Это значительно облегчает снятие отсчета. ШЦЦ-1 обладает самой высокой точностью: класс 0,01.

Как и на всех подобных приборах здесь имеются кнопки управления различными режимами и автономный источник питания, расположенный в специальном отсеке.

Задумываясь о качестве работы подобными измерителями не стоит забывать обо всех недостатках, присущих электронным приборам:

  • чувствительность к внешним электромагнитным полям;
  • ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
  • необходимости защиты от влажности и механических воздействий;
  • повышенная стоимость.

Электронные приборы в нерабочем положении содержат в специальных футлярах. Для выполнения измерений габаритов детали их извлекают и затем снова туда же укладывают. Они требуют более бережного обращения, чем простые механические аналоги.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

  1. осмотр внешнего состояния;
  2. проверка нулевого показания;
  3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

  • установку обеих шкал на ноль;
  • расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.


Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.


Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности. Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.


Ее ось должна быть перпендикулярно расположена к ним.


Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.


На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний


Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Определение углублений

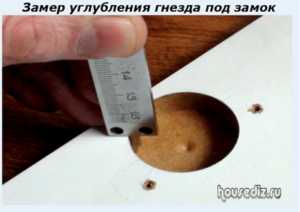

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Для точного определения углубления необходимо:

  • обеспечить правильный упор торца штанги в базовую плоскость;
  • выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
  • обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
  • зафиксировать стопорный винт;
  • правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.


Чаще всего он используется для:

  • выбора сверл по диаметру;
  • определения внутренних диаметров трубок;
  • замера углублений отверстий и пазов.

Одно время было увлечение токарными работами по дереву и для них был своими руками создан станок из электрической дрели. Вот тогда штангенциркуль использовался очень часто.

Потом пришлось заменить дрель на трехфазный асинхронный электродвигатель и подключить его к однофазной сети. Но после этого интерес к токарным работам как-то угас, а станок простаивает…

Как показала личная практика, класса точности 0,1 мм для выполнения домашних работ вполне достаточно, а если соблюдать правила эксплуатации, то такой прибор работает очень долго и надежно.

Хотя кому-то покажется это явно недостаточным и возникнет желание для своих нужд купить электронный штангенциркуль ШЦЦ-1 с классом 0,01 мм. Решайте сами.

В заключение материала рекомендуем посмотреть обучающий трехминутный видеоролик владельца Доминик “Как пользоваться штангенциркулем”.

Задавайте вопросы в комментариях, делитесь прочитанным материалом с друзьями в соц сетях.

Полезные товары

housediz.ru

Бюджетный 150мм электронный штангенциркуль

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о безымянном электронном штангенциркуле. Устройство довольно популярное, характеристики очень даже неплохие. Обзоры на муське уже встречались, но у меня немного другая разновидность. Также я постараюсь сравнить его с советским микрометром и простеньким аналоговым штангелем. Кому интересно, милости прошу под кат. (Осторожно, п.18!)

Возможные причины покупки электронного штангенциркуля:
— падение зрения. Не секрет, что с возрастом зрение «садится», либо могут появиться так называемые «близорукость» (хорошо видишь вблизи, но плохо вдали) или «дальнозоркость» (хорошо или плохо видишь вдали, но практически всегда плохо вблизи). Если с близорукостью шкалу нониуса на аналоговых штангелях еще более-менее можно различить, то с дальнозоркостью это доставляет серьезные неудобства. К тому же людям с нормальным зрением все равно приходится напрягать глаза, чтобы посмотреть шкалу. А если еще учесть, что на производстве весь инструмент обычно запачканный и освещение страдает, то приходится задумываться о более простом способе измерения.
— скорость измерения. Даже опытный слесарь измеряет деталь в течение 5-10 секунд, а что уже говорить о новичках. Здесь электронный штангель вне конкуренции.
— в некоторых случаях невозможно использовать аналоговый штангель. В основном это касается людей с ограниченными возможностями, к примеру, со слабым зрением. При подключении к ПК возможно есть программы, проговаривающие измерения голосом.
— неумение или лень пользоваться аналоговым штангенциркулем. Бывают и такие случаи.
— необходимость введения некоторой автоматизации. Некоторые штангели умеют подключаться к ПК и вносить показания в базу данных

Применение:
— измерение наружных размеров деталей
— измерение внутренних размеров деталей
— измерение глубины отверстий, пазов
— использование в качестве циркуля или мощного пинцета для выкручивания утопленных шайб, поскольку металлическая конструкция это позволяет — довольно крепкая (не рекомендуется).

Итак, с назначением разобрались. Теперь переходим непосредственно к электронному штангенциркулю:

ТТХ:
— ЖК дисплей – LCD 1,77" (высота экрана 18мм)
— Материал корпуса — сталь
— Диапазон измерения — 0 ~ 150мм (0 ~ 6")
— Единицы измерения – мм и дюйммы
— Разрешение – 0,01мм
— Точность измерения (погрешность) – 0,01мм
— Максимальная скорость измерения — 1,5 м/сек
— Настройка в ноль – да (в любой точке шкалы)
— Питание — одна батарейка SR44/LR44 1.5V
— Автовыключение – да (6 минут)
— Наличие доводчика – да
— Наличие интерфейса подключения к ПК — нет
— Рабочая температура: 0 ~ -40°С

Комплектация следующая:
— пластиковый кейс для хранения
— штангенциркуль
— крестовая отвертка
— запасная батарейка
— инструкция на китайском языке
— сертификат на изделие

Пластиковый кейс достаточно жесткий, открывается и закрывается без проблем. Как я понял, он универсальный, т.к. присутствуют пустые отсеки для других моделей:

Инструкция полностью на китайском языке и не представляет ничего интересного:

Имеется даже сертификат качества:

Вес штангеля небольшой, всего 178гр, чуть тяжелее аналогового:

Сравнение с аналоговым штангенциркулем (156мм vs 129мм):

Отличительная особенность штангеля – полностью металлическая конструкция, включая рамку:

На обратной стороне рамки есть небольшая шпаргалка:

Дисплей большой, цифры яркие и четкие, углы обзора очень большие, чуть ли не 150°:

Качество обработки металла – чуть выше среднего, но по сравнению с аналоговым – намного лучше:



Единственное, что меня озадачило – очень большие зазоры, начиная с середины губок (аналоговый штангель справа):

Губки сведены до упора, но присутствует некоторый зазор по всей длине губок – около 0,1мм, кроме края, где скосы. У аналогового совсем небольшой зазор только с краю. Поэтому замерять нужно самой крайней частью губок!
Тот самый зазор (разница 0,09мм):

Органы управления:

В основе работы цифрового штангенциркуля используется емкостная матрица — кодер. Подробнее расписано вот здесь.

Поскольку планируется сравнение с аналоговыми приборами, то коротко поясню по способу измерения.
Аналоговый штангенциркуль:

— раздвигаем губки
— зажимаем измеряемую деталь либо основными, либо вспомогательными губками
— смотрим число целых миллиметров на основной (длинной) шкале, которые располагаются с левой стороны от нулевой отметки нониуса
— далее определяется количество долей миллиметра (десятые или сотые, в зависимости от цены деления нониуса). Смотрим на шкалу нониуса под прямым углом и находим штрих, совпадающий с одной из отметок основной шкалы. Если таких штрихов несколько, берут значение, ближайшее к нулю нониуса – именно оно отображает количество десятых долей миллиметра.
— складываем целую часть и десятые доли, в результате получается полный размер детали.

Цифровой штангенциркуль:

— раздвигаем губки
— зажимаем измеряемую деталь либо основными, либо вспомогательными губками
— смотрим результат измерения на экране (:-))

Аналоговый микрометр

1) проверяем микрометр на ноль, путем кручения трещотки (на самом краю справа) до первого щелчка. Если нули совпадают, то зер гуд. Если нет, то смотрим пункт 2.
2) прижимаем винт и пятку микрометра трещоткой, зажимаем стопорный винт и приоткручиваем шляпку на барабане (перед трещоткой). Держим микрометр строго за барабан, совмещаем ноль нониуса с нолем основной шкалы и аккуратно затягиваем шляпку. Затем повторяем пункт 1 и если нули сходятся, то идем дальше
3) раздвигаем микрометр, путем кручения барабана на размер, чуть больший измеряемой детали
4) зажимаем измеряемую деталь путем кручения трещотки (на самом краю) до первого щелчка
5) смотрим основную шкалу на стебле (неподвижная часть) микрометра, сверху цена деления обычно 0,5мм, снизу 1мм.
6) определяем, какой штрих ближе всего к нониусу (крутящийся барабан). Если нижний, то отсчитываем по целым миллиметрам. Если к нониусу ближе верхний штрих, то прибавляем 0,5мм к целым.
7) смотрим но нониусу (на барабане) сотые части миллиметра и прибавляем их к целым.

Сравнение с аналоговыми измерительными приборами:

Сравнивать буду с советскими приборами: штангенциркуль с точностью 0,1мм и микрометр с точностью 0,01мм. В качестве образцов – щупы и точный цилиндрик микрометра, длиной 25мм:


Замер цилиндрика микрометра длиной 25мм аналоговым штангелем (ровно 25мм):

Замер цилиндрика микрометра длиной 25мм цифровым штангелем (ровно 24,99мм):

Как видим, зазоры в разных частях губок «играют», разница 0,09мм (почти 0,1мм, епрст, при заявленной 0,01мм), поэтому для приемлемой точности измеряем на самом краю губок или по всей площади (вдоль губок). Популярный тест на «параллельность» губок – зажатие 3 шариков от подшипников с боков и в центре губок, штангель точно не пройдет, :-(.
Теперь в ход пускаем советский микрометр с точностью 0,01мм. Замер щупов 0,35мм и 0,5мм (0,35мм и 0,5мм):

Замер щупов 0,3мм и 0,5мм цифровым штангелем (0,29мм и 0,51мм):

Замер щупов 0,3мм и 0,5мм аналоговым штангелем (0,3мм и около 0,45мм):

PS, как видим, в погрешность 0,01мм электронный штангель вписывается. Для дома хватит за глаза.

Плюсы:
+ удобный и надежный кейс для хранения (это как-никак точный измерительный прибор, хранить его без коробки в общем ящике с инструментом не рекомендуется)
+ полностью металлическая конструкция – как губок, так и рамки
+ приемлемая точность измерения (± 0,01мм)
+ высокая скорость измерения
+ крупные четкие цифры с хорошими углами обзора
+ автовыключение через 6 минуты простоя
+ настройка на нуль в любой точке шкалы

± отсутствует разъем для подключения к ПК

Минусы:
— не приживаются на производстве (электромагнитный наводки, влажность, грязь очень сильно снижают ресурс прибора). В токарных мастерских в воздухе постоянно витает масляная пыль, поэтому прибор в таких помещениях прослужит недолго
— большой начальный зазор в 0,1мм между губок в основной их части, т.е. нет параллельности губок (замерять только на конце губок или по всей их длине)
— сотые показания разнятся в зависимости от нажатия на губки
— боится влаги
— безымянный Китай (производитель не указан)

Вывод: несмотря на некоторые недостатки, устройство годное для домашнего использования, главное правильно приноровиться. Штангель довольно увесистый, его приятно держать в руках. Как говорится, он производит впечатление качественного товара, но я так и не нашел под каким брендом выпускается данный штангель, скорее всего какая-то копия с известного прибора. Точности в 0,01мм для домашнего использования хватает за глаза. Я в основном использую штангель для замера сверел, т.к. хвостовики у многих сточены и частенько попадаются сверла нестандартных размеров. С данным штангелем данная операция по поиску подходящего сверла занимает считанные минуты. Я остался прибором доволен.

Киска:


Кому интересно, еще обзоры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
