Принцип работы электронного штангенциркуля
Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Штангенциркуль электронный какой лучше выбрать?
- Штангенциркуль (электронный, цифровой) — как пользоваться, устройство, назначение
- Штангенциркуль электронный цифровой
- Цифровой штангенциркуль.
..
- Что такое штангенциркуль?
- Штангенциркуль электронный (цифровой)
- Штангенциркуль
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Электронный штангенциркуль.
Штангенциркуль электронный какой лучше выбрать?
Карта сайта. Штангенциркуль нем. Stangenzirkel — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях – глубин отверстий. Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.
Название штангенциркуля, также, как и других штангенинструментов штангенглубиномера, штангенрейсмаса , связано с конструктивными особенностями этого инструмента.
Он имеет измерительную штангу с основной шкалой и нониус — вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра.
Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра. Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль. Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад — в конце XVIII века, в Лондоне. Следует отметить, что современный штангенциркуль — это лишь усовершенствованный, в соответствие с новыми технологиями, аналог того самого первого инструмента конца восемнадцатого века.
Нониус был изобретен Португальским математиком Педру Нунишем. В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.
Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. Для опытного инженера, провести измерения, используя штангенциркуль, не составит труда. Однако, для остальных пользователей, порядок отсчета показаний штангенциркуля по шкалам штанги и нониуса, нуждается в пояснении Рисунок 5. После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия:.
Сначала необходимо посчитать число целых миллиметров. Для этого, на шкале штанги находят штрих, ближайший слева к нулевому штриху нониуса. Его числовое значение запоминают или записывают;. Затем, необходимо высчитать доли миллиметра. Для этого, на шкале нониуса находят штрих, ближайший к нулевому делению и, при этом, совпадающий со штрихом шкалы штанги. Порядковый номер штриха умножают на цену деления нониуса как правило, 0,01мм.
После этого, подсчитывают полное, точное значение показания штангенциркуля. Для этого, суммируют значение целых миллиметров и долей миллиметра. В соответствии с ГОСТ , штангенциркули могут быть определенного вида и иметь маркировку:. Здесь, показания штангенциркуля, отвечающие положению губок, считывают при помощи шкалы штанги и по положению стрелки круговой шкалы головки, сцепленной шестеренкой с рейкой штанги.
В отличие от нониусного отсчета показаний, данная конструкция, позволяет считывать результаты измерений быстрее и проще;. При этом, для облегчения разметки, ШЦ-II оснащен рамкой микрометрической подачи. Это электронный штангенциркуль. В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей:.
ШЦС изготавливается из коррозионно-стойких сталей. Отличительными особенностями данного прибора являются: возможность предварительной установки нуля, возможность вывода результатов измерений на внешние устройства через цифровой интерфейс RS, возможность вывода показателей, как в миллиметрах, так и в дюймах.
Отдельно, можно выделить штангенциркуль разметочный ШЦР , который предназначается для проведения разметочных работ на различных твердых поверхностях. Поверка штангенциркулей производится в соответствии с ГОСТ 8. Работая со штангенциркулем, рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, после чего насухо вытирать. Хранить штангенциркуль рекомендуется в защитном чехле. Не допускается падение или грубые удары штангенциркуля, для предотвращения деформации штанги инструмента, а также царапин на измерительных поверхностях, которые могут повлечь снижение точности измерения прибора.
Что такое штангенциркуль? Рисунок 1. Принцип действия нониуса. Рисунок 2. Штангенциркуль без нониуса. Германия, XIX век. Обычный штангенциркуль Рисунок 3 состоит из: 1. Рисунок 3. Устройство штангенциркуля.
Штангенциркули, в зависимости от способа снятия показаний, бывают: – Нониусные — оборудованные обычным нониусом. Рисунок 4. Сверху вниз: Нониусный, Циферблатный, Цифровой штангенциркули. После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия: 1. Его числовое значение запоминают или записывают; 2. Рисунок 5. Порядок отсчета показаний штангенциркуля.
В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей: – ШЦС — штангенциркуль, который предназначается для измерения наружных и внутренних линейных размеров, размеров между ступенчатыми поверхностями различных деталей, а также измерения глубины отверстий и уступов.
Плохо 2 чел. Как связаться Тел.
Штангенциркуль (электронный, цифровой) — как пользоваться, устройство, назначение
Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. Назначение контактов следующее слева на право : отрицательная клемма, данные, часы и положительная клемма. Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе. Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.
Штангенциркуль электронный цифровой: его особенности, принцип работы и методика измерения. Используется для измерения внутренних и.
Штангенциркуль электронный цифровой
Карта сайта. Штангенциркуль нем. Stangenzirkel — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях – глубин отверстий. Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью. Название штангенциркуля, также, как и других штангенинструментов штангенглубиномера, штангенрейсмаса , связано с конструктивными особенностями этого инструмента. Он имеет измерительную штангу с основной шкалой и нониус — вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра.
Цифровой штангенциркуль…
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Arduino по-китайски или штангенциркуль по-Ардуински Разработка под Arduino Из песочницы Доброго времени суток!
Штангенциркуль относится к универсальным устройствам, имеющим электронный считывающий прибор и дисплей для отображения снятых показаний. Эта техника, невзирая на довольно высокую стоимость, является прекрасной альтернативой механическому инструменту в сфере инструментального и машиностроительного производства.
Что такое штангенциркуль?
Забыли пароль? У меня механик обычно у электронных только губки размагничивает и глубиномер, на той же штуке что и простые. Правда предварительно вынимает батарейку. Принесли электронный штангель. Не работает, горит точка и mm, все, на кнопки не реагирует. Замена батарейки результата не дала.
Штангенциркуль электронный (цифровой)
О том, что такое штангенциркуль, каких типов он бывает, как устроен и работает, а также о правильном выборе штангенциркуля читайте в статье. Сегодня штангенциркуль остается одним из основных измерительных инструментов, который находит применение во всех областях промышленности, в ремонтной практике, в строительной сфере и в быту. Этот инструмент имеет простую конструкцию и очень прост в использовании, однако обеспечивает высокую точность измерений, а его цена лежит в самых разумных пределах. Но прежде, чем делать выбор и покупку штангенциркуля, необходимо разобраться в существующих видах этого инструмента, их особенностях и возможностях. Штангенциркули делятся на типы по принципу работы и выполняемым с их помощью измерениям. Нониусный штангенциркуль. На нониусе нанесена вспомогательная шкала, при совмещении делений которой с делениями шкалы на линейке-штанге можно отсчитывать десятые или сотые доли миллиметра.
Штангенциркуль электронный мм мм в футляре ROCKFORCE. 2 ₽ Типы, конструкция и принцип работы штангенциркуля.
Штангенциркуль
При покупке измерительного инструмента стоит помнить, что вы не просто покупаете инструмент, а делаете инвестиции в вашу работу. Пользуйтесь калиброванным и поверенным инструментом – это гарантия надежности и точности. На сегодняшний день существует много различных инструментов для измерения тех или иных деталей, с разной сложностью, точностью, доступностью итд. К самым популярным можно отнести штангенциркуль, он же колумбик, простой и надежный инструмент с огромным количеством функциональных возможностей.
Штангенциркуль электронный может применяться для получения наружных и внутренних размеров изделий, а если электронный штангенциркуль с глубиномером, то можно определять глубину некоторых отверстий. Диапазон измерений может составлять от предела в мм и выше, в зависимости от модели. Как правило, в этих параметрах они полностью совпадаю со стандартным механическим штангенциркулем. Некоторые модели применяются для разметки деталей при технических работах. Как и в стандартных моделях цифровой штангенциркуль применяет прямой метод измерения.
Штангенциркуль относится к универсальным устройствам, имеющим электронный считывающий прибор и дисплей для отображения снятых показаний.
Во время проведения производственных работ по выпуску деталей требуется постоянный контроль за размерами конечных изделий. Если разбежности должны фиксироваться в-десятых и сотых долях миллиметра, тогда незаменимым будет электронный штангенциркуль. Чтобы оперировать им наилучшим образом, требуется знание основных деталей, а также принцип проведения вычислений. Именно об этом будет рассказано в статье, а также приведены советы по покупке наилучшего агрегата. На первый взгляд, штангенциркуль кажется и простым, и сложным одновременно. Он немного похож на обычную линейку, но имеет несколько смещающихся частей. Благодаря этому штангенциркуль подходит не только для контроля длины заготовки, но и также ее диаметра.
Забыли пароль? Изменен п. Расшифровка и пояснения – тут.
Электронный штангенциркуль – пригодится ли он дома? + видео
С таким инструментом, как электронный штангенциркуль, каждый знаком, пожалуй, еще со школьной скамьи. Простота конструкции и удобство в использовании позволили ему заслужить широкую популярность и найти применение в различных сферах.
Штангенциркуль электронный (цифровой): новое поколение известного прибора

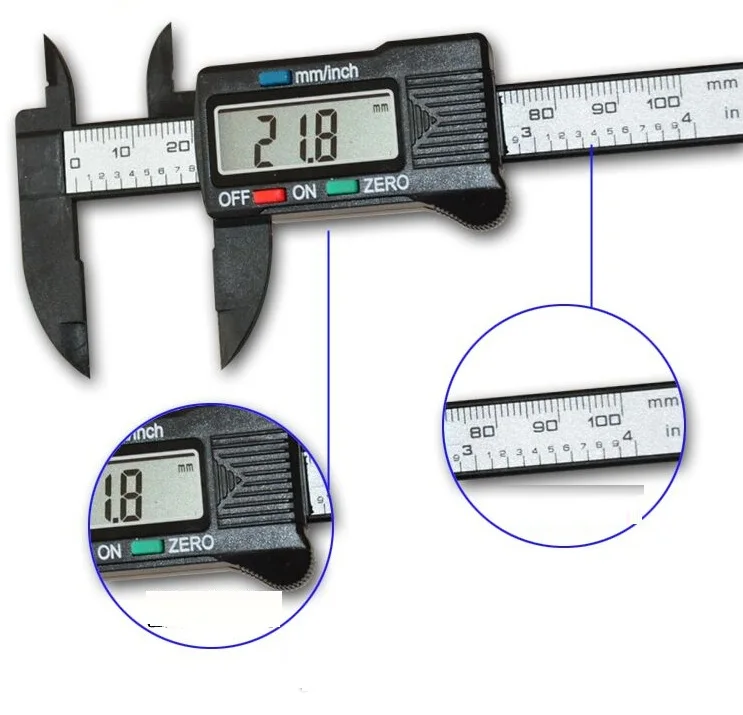

Такой штангенциркуль может измерять и в миллиметрах, и в дюймах. Кроме того, он способен сохранять в своей памяти величину замеров. По сути, это новое поколение распространенного и необходимого инструмента, применяемого в слесарных, монтажных, строительных работах, – повсюду, где требуется произвести точное измерение наружных и внутренних размеров деталей, отверстий, пазов и т.п.
Чем же отличается он от своих дедушек-собратьев? Вспомним устройство прибора, каким пользовались в школе на уроках труда. По штанге с делениями ценой 1 мм движется рамка с нониусом, по которому определяют доли миллиметра. Губки фиксируют измеряемую величину. Сначала надо было определить, сколько целых миллиметров, потом разобраться с долями и прибавить их к целым. Сегодня, когда автоматически на табло высвечивается искомый размер, это кажется такой архаичной операцией, просто каменный век. Молодежь уже не хочет пользоваться старым приспособлением.
А ведь семья традиционных штангенциркулей прекрасно зарекомендовала себя в прежние годы. Этот прибор, используемый для непосредственного определения линейных размеров детали в соприкосновении с изделием, имеет разные модификации. По типу считывания показаний различают нониусные, циферблатные и – герои дня – цифровые. Большой ассортимент этих инструментов обусловлен различием выполняемых функций. Возможно двустороннее или одностороннее расположение губок; губки бывают острые, бывают узкие; в отдельных случаях используются линейки для измерения глубин, рамки микрометрической подачи для разметки.
Современные модели защищены как от воды, так и от пыли, не проводят ток. Существует даже штангенциркуль для левшей. Можете представить Левшу, того, что блоху подковал, со штангенциркулем? А что? Думается, сказочный герой, у которого “глаз пристрелявши”, оценил бы возможности современного инструмента. Невелика штуковина, а толку в ней много. Если пользуешься при работе таким прибором, брака не допустишь, никакой ОТК не придерется. Пожалуйста, измеряй, что хочешь от 0 до 150 мм.
Что выбрать – электронный штангенциркуль, обычный или микрометр?
Штангенциркуль используется для проведения измерений различных участков деталей с достоверностью до 0,1-0,01 миллиметра. Более точным, чувствительным (контактным) измерительным инструментом является микрометр. Он может установить размеры в точности до тысячных долей миллиметра. При этом стоит учитывать, что микрометр не сможет измерить деталь размером более 50 мм. Как не стоит и ждать от штангенциркуля (даже электронного) точности микрометра, из-за его конструктивных особенностей.
Обычные штангенциркули позволяют измерять детали величиной до 40 сантиметров. Также существуют и особые громадные инструменты, позволяющие осуществлять замеры предметов длиной до двух метров.
Согласно авторитетному мнению профессионалов, поделившихся своими наблюдениями с коллегами в интернете, замеры штангенциркулем рассматриваются только как второстепенные и приблизительные. Безошибочными могут считаться только вычисления с помощью микрометра, который классически применяется в случаях, когда необходима исключительная и подлинная точность размеров. Но иногда современные новшества вполне могут конкурировать со старыми проверенными временем средствами.
Для непрофессионалов обычные штангенциркули с ценой деления менее 0,1 миллиметра не представляют особого интереса, так как разглядеть на глаз различия между 12,05 и 12,1 мм практически нереально. Однако технический прогресс не останавливается, и неудивительно, что на рынке появилась новая электронная модификация этого устройства. Сейчас стали выпускаться модели с точностью до 0,01 мм. Такую новинку производят в Китае, Германии, Японии, Швейцарии и других странах.
Некоторые наши соотечественники уже успели оценить удобство использования такого штангенциркуля. Как было отмечено в их тестовых замерах, цифровой штангенциркуль имеет ряд преимуществ и полезных свойств. Почти все сходятся во мнении, что работать при помощи современной электронной модели стало быстрее и проще. Вот только не всегда новинка приживается на производстве – многие профессионалы признают подобные приборы хрупкими и возвращаются к старым, проверенным временем моделям.
А домашние мастера с удовольствием используют плоды прогресса. Но советуют выбирать модели из прочных материалов, если вы планируете пользоваться прибором не один год. Для разового же использования подойдет и самая простая и дешевая китайская модель (конечно, здесь желательно будет проверить точность измерений и качество сборки перед покупкой). Давайте теперь внимательно рассмотрим устройство этого контрольно-измерительного прибора.

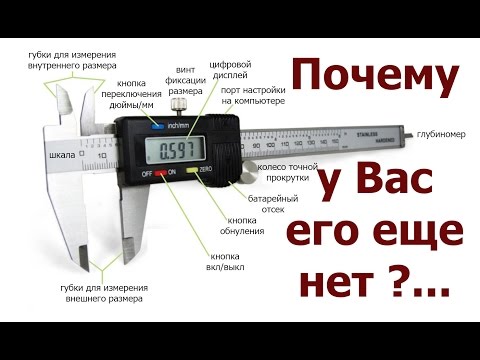

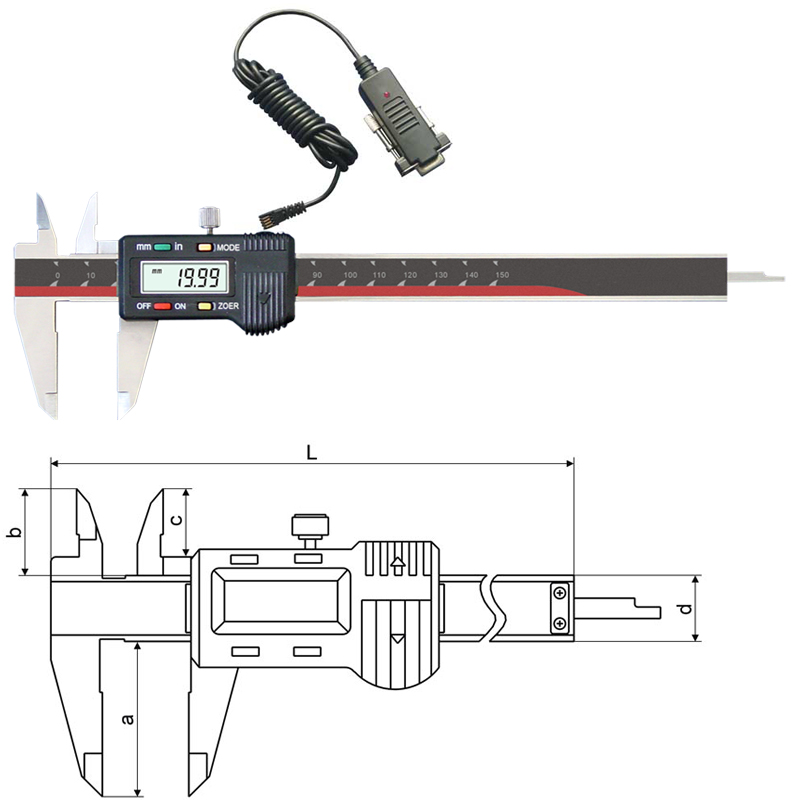

Конструкция цифрового штангенциркуля (150 мм)
В целом, конструкция этого инструмента почти тождественна с классическим аналогом:
- губки для наружных измерений,
- губки для внутренних измерений,
- глубиномер,
- подвижная рамка,
- винт зажима рамки,
- штанга,
- шкала штанги,
- дисплей.
Такой прибор, как правило, может иметь клавишу включения/выключения, обнуления текущих показаний (функция будет полезна при калибровке), а также кнопочку для смены единиц измерения: миллиметры или дюймы с отображением до трех знаков после запятой. Цифровой штангенциркуль (150 мм) делается из нержавейки, корпус – из специальной пластмассы. Работает от батареек, которые, как правило, продаются в комплекте с прибором. Определяемые размеры высвечиваются на электронном интерфейсе. Можно обнулять показания в любой точке, замерять величину отклонений от заданного размера.
Чтобы увидеть результаты измерений, не нужно сильно вглядываться и напрягать глаза – четкий и контрастный дисплей отображает большие цифры, что, несомненно, очень удобно при плохом освещении или проблемах со зрением, с которыми сталкивается большинство специалистов с многолетним стажем. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, поэтому прибор можно использовать, не включая, как обычный штангенциркуль.
Недостатки электронных штангенциркулей, в основном, касаются недорогих бюджетных моделей китайских производителей. Были отмечены слабая износостойкость, хрупкость и низкое качество материала. Иногда случаются “скачки” цифр на экране и путаница в показаниях сотых долей миллиметров прибора, поэтому использование такого инструмента требует некоторой сноровки. Всех этих недостатков практически лишены качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали.
Поэтому те, кому по душе и по карману самое высокое качество, смогут оценить все преимущества цифровых устройств, и после некоторого времени использования, возможно, они уже не захотят возвращаться к старым нониусным моделям. Подводя итоги, хочется заметить, что, как бы там ни было, микрометр своих позиций не сдает, и цифровой штангенциркуль ни в коем случае нельзя считать его абсолютной заменой, но вот конкуренцию в измерениях он составить вполне может и имеет все шансы на то, чтобы стать полноценным и незаменимым устройством в арсенале профессионала.
Какую задачу вы поставите перед своим штангенциркулем?
Недавно пришел ко мне друг-фрезеровщик и протянул коробочку: “Возьмешь?” – говорит. – “Конечно, возьму, о чем спрашиваешь. А что там?”. В коробочке оказался как раз-таки герой сегодняшней статьи. Удивился я – почему это друг отдает такую хорошую штуку. Но он все объяснил: “Понимаешь, сын привез мне из Китая эту электронную игрушку, обрадовался я тогда: глаза напрягать не надо, видно все отлично. Только берут меня сомнения, а что если помехи какие, и он неточно показывать будет?
Вдруг батарейка сядет в самый ответственный момент или еще что случится с хрупкой электроникой? Так и перепроверяю каждый раз своим привычным инструментом, в 2 раза больше времени трачу. Кстати, показывает он довольно точно – ошибается обычно в сотых долях миллиметра, пару раз только в одну десятую ошибся. Но мне для работы все же отличная точность порой нужна. Так что в итоге забросил его совсем, а жалко – хорошая же штука. Вот тебе отдаю. Для дома да строительства дачи тебе за глаза хватит: сверло правильное подобрать из набора или глубину отверстия в стене померить. Да и пользоваться им удобно: экран большой, видно хорошо”.
Так и прижился у меня дома штангенциркуль нового поколения, ни разу не подвел во время ремонта. Да я даже жене подарок на годовщину свадьбы с ним выбрал! В тот же вечер после получения подарка увидел на тумбочке ее колечко, да и померил внутренний диаметр – провел полевые испытания. Потом продавщицу в ювелирном удивил: не приходили к ней еще мужья настолько подготовленные, со своими инструментами. А колечко-то подошло, конечно. И жене понравилось. Так что выбирайте инструмент в зависимости от задач, которые собираетесь решать!
- Автор: Менеджер Андрей
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Штангенциркуль электронный цифровой: выбор, видео, фото
Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0.001 используются практически на каждом машиностроительном заводе, мебельной фабрике и на других производствах. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль. Далее рассмотрим подробно все особенности этого измерительного инструмента.
Измерение внутреннего диаметра штангенциркулем
Новое поколение известного инструмента
Работа электронного штангенциркуля 150 связана с измерением различных величин. При этом многие современные модели могут выводить показания в миллиметрах и дюймах, что существенно упрощает использование ШЦЦ. Некоторые современные модели имеют встроенную память, в которой штангенциркуль электронный сохраняет измеренные показания. По сути, штангенциркуль с электронным индикатором обладает качествами, которые позволяют использовать его в любой сфере деятельности, где нужно проводить точные замеры с отклонением в несколько десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая несколько отличается от стандартного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое применение в различных сферах производства.
Преимуществ, которыми обладаю штангенциркули с цифровым индикатором, довольно много. Основным можно назвать следующий момент:
- обычный штангенциркуль на 150 мм имел две планки и линейку с делениями;
- для определения размера с высокой точностью нужно было провести довольно сложные вычисления.
ШЦЦ-1 0-150 -0,01мм
Электронный штангенциркуль 150 мм самостоятельно проводит эти вычисления и выводит на экран, что делает устройство более простым в применении.
Как и обычные модели, ШЦЦ или МКЦ 25 0.001 могут иметь достаточно много различных модификаций. При этом отметим, что классификацию проводят о виду механических элементов и работе электронного блока. Примером можно назвать нижеприведенную классификацию ШЦЦ 200:
- одностороннее или двухстороннее расположение губок;
- вид самих губок: узкие, острые, с необычной формой;
- наличие линейки для изменения глубины – признак того, что измерительный прибор штангенглубиномер;
- может существенно изменятся вид рамки микрометрической подачи.
Другой важной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проводится по максимальному измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область применения больше. Отметим, что максимальный измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которым должен производится электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обычного измерительного прибора, к примеру, погрешность, но они применимы и к рассматриваемому случаю. ГОСТ 166-89 был создан достаточно давно, но эта система стандартизации применима на всех производствах.
Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, механического воздействия и изготавливается из диэлектрического материала. Отметим, что существует штангенциркули с цифровым индикатором для левшей. Минимальная погрешность и простота в применении определяет то, что использовать рассматриваемый инструмент решают многие при наладке различных производственных линий.
Какой выбрать: обычный или электронный?
Штангенциркуль цифровой устройство имеет достаточно сложное, что определяет существенное повышение его цены. Именно поэтому возникает вопрос: стоит ил приобретать ШЦЦ 200 или можно обойтись обычным вариантом исполнения. ГОСТ 166-89, который является межгосударственным стандартом, определяет возможность использования обоих приборов при проведении работы, так как погрешность при правильном использовании механического измерительного прибора также относительно невелика.

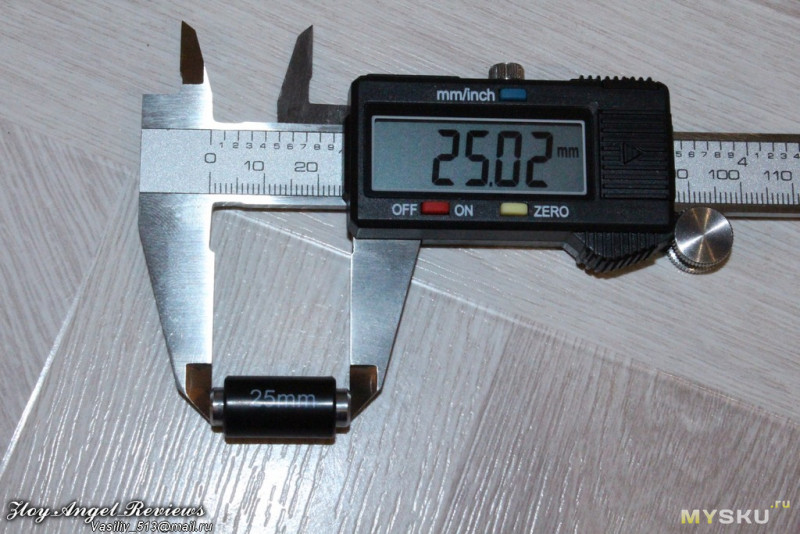

Погрешность электронного штангенциркуля составляет 0,01 миллиметра. Как правило, для изготовления многих деталей этого достаточно. Меньшую погрешность при измерении контактным методом показывает микрометр, но установочная мера, во многих случаях, не превышает 25 миллиметров. По ГОСТ 166 определены многие основные конструктивные элементы прибора, которые определяют его большую применимость при измерении, нежели микрометр
Цифровой штангенциркуль имеет следующие преимущества перед обычным вариантом исполнения:
- прост в использовании. Пользоваться электронным ШЦ достаточно просто, так как он устроен следующим образом: есть две губки, который достаточно установить между двумя точками, и на электронном экране отобразиться интересующая информация;
- использование не требует проведения вычислений. Инструкция электронному штангенциркулю зачастую прилагается;
- работает прибор, ШЦ или микрометр 25 0.001 игольчатый, при различных условиях эксплуатации;
- исключается вероятность погрешности вследствие неправильного подсчета. ГОСТ 166 позволяет определить то, что в некоторых случаях неточный полученный размер становится причиной именно неправильного считывания информации с показания прибора;

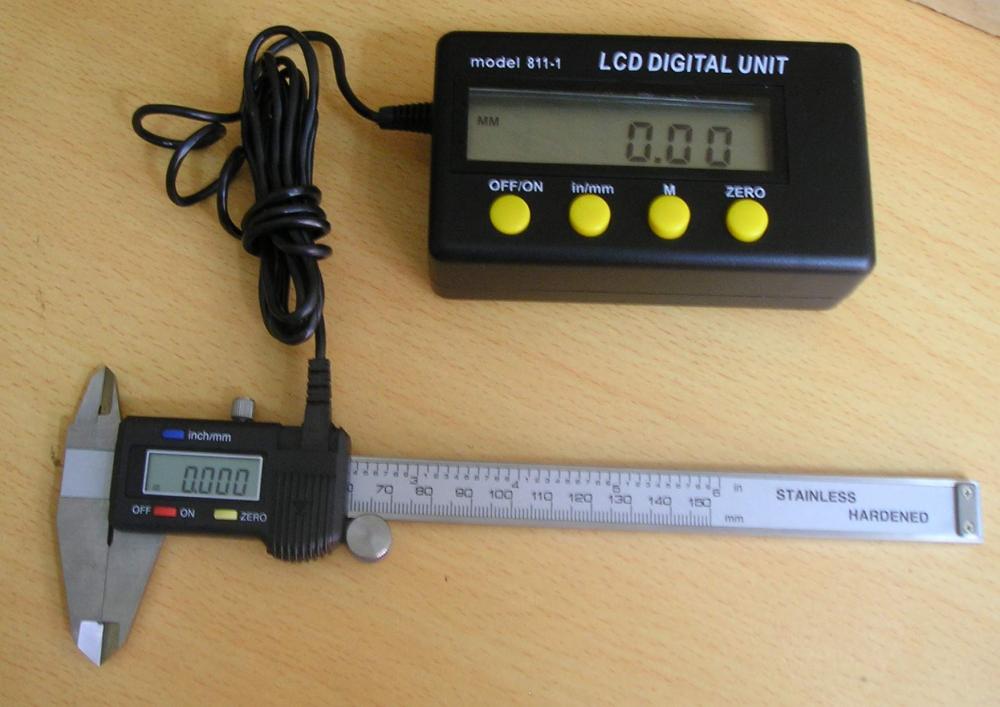

- как правило, штангена имеет дополнительные функции: запись показаний в памяти, ее вывод и так далее.
Инструкция по применению, которая должна прилагаться к прибору, описывает все возможности устройства;
- некоторые варианты исполнения позволяют измерить микрон.
Устройство инструмента
Штангенциркуль электронный принцип работы имеет достаточно сложный. Поэтому следует изучить рекомендации по хранению. Как устроен электронный штангенциркуль может понять лишь опытный инженер, как работает электронный штангенциркуль может разобраться практически каждый. Штангенциркуль электронный ГОСТ отдельный пока не имеет, так как в продаже есть огромное количество различных моделей.
Если точности рассматриваемого прибора недостаточно, то можно использовать микрометры электронные цифровые. Как правило, микрометр гладкий электронного типа позволяет измерять размеры более 25 миллиметров. Популярной моделью можно назвать МКЦ 25 0.001, который имеет установочную меру более 25 миллиметров. Однако в некоторых случаях 25 миллиметров становится недостаточно, что приводит к необходимости использования более крупного микрометра, нежели модель МКЦ 25 0.001.
Как работают цифровые штангенциркули?
Г-44РБВСПЕРК
Поиск по категориям
Поиск по брендам
- ЭМГ Про
- Даскуа
- GDXH
- ЭМГ Точность
- Инструменты Marox
- ОЛИ ЧПУ
- Станки ЭМГ
- ЭМГ БигАС!
- ЮниМетро
- Дерево инструментов
- Посмотреть все бренды
Опубликовано EMG Precision 25 октября 2021 г.
Введение: что такое цифровые штангенциркули?
Обычно в рамках этой статьи рассматриваются 3 типа штангенциркуля для инженерных измерений. Три типа – это стандартные механические штангенциркули, штангенциркули с циферблатом и цифровые штангенциркули. В этой статье речь пойдет о цифровой версии. Конечно, есть много других типов штангенциркуля, даже штангенциркуль без градуировки или способа считывания измерения. Для целей этой статьи мы сосредоточимся на цифровом шрифте. Все три типа штангенциркуля обеспечивают высокий уровень воспроизводимости и точности. Механический принцип работы всех этих типов штангенциркуля также одинаков. Основное отличие заключается в том, как штангенциркуль переводит измерение в ряд единиц, которые оператор или пользователь может прочитать и интерпретировать. Штангенциркуль с циферблатом отображает измерение на циферблате, похожем на циферблат старомодного спидометра. Штангенциркули выполняют свои измерения, используя ряд шкал, которые пользователь считывает, интерпретирует и вычисляет, чтобы получить правильное измерение. Набор цифровых штангенциркулей мгновенно отображает измерение на электронном экране. Во всех вариантах, при одинаковой точности и разрешении, результирующее измерение будет точно таким же. Существует также другой вариант, который называется цифровым штангенциркулем. Мы поговорим об этом более подробно позже.
Штангенциркули часто рассматриваются как критически важный и распространенный инструмент в большинстве мастерских по механической обработке. Также было бы справедливо сказать, что разнообразие итераций штангенциркуля может быть безграничным. Часто для индивидуального или необычного дизайна деталей требуются специальные суппорты, или, точнее, обычно используются штангенциркули с изготовленными на заказ губками.
Штангенциркули чрезвычайно распространены в механических мастерских. На самом деле, вероятно, можно с уверенностью сказать, что в каждой механической мастерской в мире есть какая-то разновидность суппорта. Они чрезвычайно полезны для измерения общих размеров, а также для измерения диаметра круглых объектов или отверстий. Хорошим примером универсальности суппорта может быть вообразите пустотелую втулку цилиндра. Штангенциркулем можно измерить наружный диаметр бака, внутренний диаметр отверстия и глубину бобышки.
Что такое цифровые штангенциркули и насколько они точны?
Цифровые штангенциркули отображают положение в реальном времени или измерение расстояния на экране. Чаще всего это жидкокристаллический дисплей (LCD). Некоторые экраны предлагают большие дисплеи, чтобы их было легче читать. Цифровые штангенциркули намного быстрее в использовании, чем штангенциркули, и вам не нужно делать какие-либо сложения или вычитания, чтобы получить окончательное расстояние измерения. Цифровые штангенциркули часто имеют возможность преобразования между метрическими и имперскими единицами измерения. Также типично, что цифровые штангенциркули имеют возможность обнулять расстояние и любую точку, чтобы сделать пошаговые измерения намного проще.
Обычно считается, что цифровые штангенциркули или штангенциркули любого типа менее точны, чем микрометры той же лиги. Обычно для пары высококачественных штангенциркулей точность составляет 10 микрон или микрометров (0,01 мм / 1/1000 дюйма). С другой стороны, высококачественный микрометр чаще всего измеряет точно и соответствует своему названию, вплоть до отдельных микрометров или микронов (0,001 мм).
Цифровые штангенциркули используют простой линейный вход для линейного выхода, в то время как микрометры используют вращательный вход для преобразования во вращательное линейное движение шпинделя. Это позволяет микрометрам быть более точными. Это также облегчает использование штангенциркуля. Микрометры могут прикладывать большое усилие, которое при чрезмерном затягивании может привести к искажению измерения в сторону меньших значений, чем в действительности. Постоянство воспроизводимости показаний микрометра требует большего опыта и практики, чтобы стать компетентным. Цифровые штангенциркули или другие типы штангенциркуля не требуют такого уровня тонких навыков для использования.
Основной принцип: Как работают цифровые штангенциркули? Не вдаваясь в слишком много технических, ошеломляющих (ну, ошеломляющих для меня) подробностей о том, как работают эти системы, мы назовем ключевые компоненты, благодаря которым цифровые штангенциркули (иногда называемые электронными штангенциркулями) работают, и, надеюсь, охватим достаточно основы, чтобы дать вам хорошее представление о том, как они работают.
На приведенной выше диаграмме мы выделили две основные части цифровой измерительной системы. Синяя область — это место, где шкала отмечена на паре нониусных шкал. На наборе цифровых штангенциркулей также есть шкала в этой области, но она часто скрыта и представлена в виде кода, который можно прочитать и интерпретировать. Секция слайдера, выделенная желтым цветом, — это место, где размещена электроника. В корпусе ползунка находится датчик, считывающий сигналы со скрытой шкалы, которая находится на основном стальном корпусе штангенциркуля (выделена синим цветом). Эти сигналы интерпретируются компьютерным чипом и преобразуются в цифровые данные, которые отображаются на ЖК-экране.
Некоторые версии работают с реечным механизмом
В чем разница между инкрементальным и абсолютным цифровым штангенциркулем? Обычно существует два типа технологий для интерпретации этих сигналов. Эти типы обычно называют инкрементными и абсолютными. Инкрементальная система использует опорную точку для расчета и отображения ее положения, относящегося к этой опорной точке. Другими словами, инкрементальная система может считывать только свою позицию, относящуюся к установленному нулю. Абсолютная система способна считывать свое фактическое положение на шкале, считывая свое положение в реальном времени, в отличие от постепенного добавления или вычитания своего положения из контрольной точки.
Каковы преимущества и недостатки цифровых штангенциркулей?
Каковы преимущества цифровых штангенциркулей?Основные характеристики и преимущества цифровых штангенциркулей следующие…
- Очень быстро и легко снимать показания.
- Можно быстро выбрать метрическую или имперскую систему измерения.
- Возможность переустановки нулевой точки.
- Инкрементальные или абсолютные измерения являются опцией для некоторых моделей.
- Более длинные длины можно измерять микрометрами.
- Легко измеряемые компоненты и положения печатной платы с помощью остроконечных губок.
Каковы недостатки использования цифровых штангенциркулей?
Ограничения и рекомендации по использованию штангенциркуля следующие…
- Требуются батарейки.
- Может быть более чувствительным к ударам и ударам.
- Базовые модели могут быть чувствительны к жидкостям. Простота использования
- Dial и Digital может зависеть от приложения. например Цифровые штангенциркули легче читать при статических измерениях. Можно утверждать, что штангенциркуль с круговой шкалой легче считывает изменение диапазона допуска.

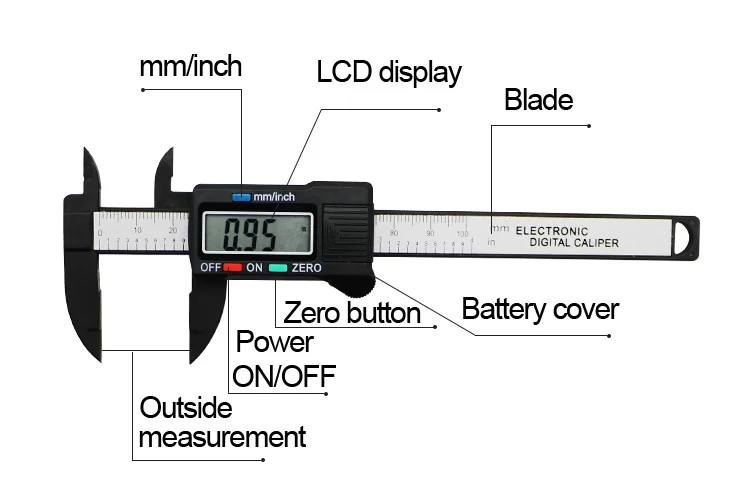

Из каких частей состоит цифровой штангенциркуль?
Из каких частей состоит цифровой штангенциркуль?1) Снаружи больших губок.
Обычно используется для измерения внешнего диаметра объекта, например цилиндра или стержня. Также используется для измерения ширины таких элементов, как толщина или ширина бобышки.
2) Внутри малых челюстей.
Предназначен для измерения внутреннего диаметра или расстояния объекта, например, полого цилиндра или ширины кармана.
3) Глубиномер или глубиномер.
Используется для измерения глубины таких объектов, как отверстие или полость кармана.
4) ЖК-экран
Отображает измерения в реальном времени в метрических или имперских единицах измерения.
5) Нониусная шкала (имперская шкала).
Шкала с градуировкой в британских единицах, обычно в дюймах и дробях для облегчения измерения длины в британских единицах измерения.
6) Управление суппортом.
Кнопка включения/выключения. конвертация мм/дюймы. Нулевая кнопка. Инкрементальный или абсолютный режим.
7) Стопорный винт или фиксатор.
Используется для блокировки позиций измерения, чтобы облегчить считывание результатов, не беспокоясь о неправильной настройке.
8) Шкала нониуса (метрическая шкала).
Метрическая шкала с делениями, обычно в миллиметрах и сантиметрах.
9) Основной корпус и статор
Основной стержень штангенциркуля, содержащий кодированную шкалу, которую считывает ползунок
10) Корпус ползуна
Корпус слайдера содержит всю электронику, которая считывает данные о положении со статора и преобразует их в отображение на ЖК-экране.
Как интерпретировать указанные штангенциркулем разрешение и точность?
В наборе штангенциркулей должно быть указано не менее двух наборов характеристик точности, чтобы оператор знал, насколько точны или с каким допуском штангенциркули предназначены для измерения. Что означают оба эти измерения, мы определим ниже…
Какое разрешение у цифровых штангенциркулей?
Качественная пара цифровых штангенциркулей должна показывать 2 измерения точности. Одним из них является Резолюция. По сути, это наименьшая градация маркировки на наименьшей шкале. Другими словами, это наименьшее расстояние, которое вы можете прочитать с помощью шкал, используемых в этой модели. В большинстве случаев на качественной паре суппортов это 0,01 мм.
Какова точность цифровых штангенциркулей?
Вторая указанная характеристика точности набора цифровых штангенциркулей — это «Точность». Это общая точность прибора при любом измерении. Например, если деталь имеет размер 102,04 мм, эта деталь будет иметь точность плюс-минус независимо от спецификации точности.
Штангенциркули
Выберите из нашего большого ассортимента штангенциркулей.
Циферблатные суппорты
Приобретите наши прецизионные штангенциркули.
Цифровые штангенциркули
Просмотрите наши профессиональные цифровые штангенциркули.
Специальные штангенциркули
Выберите из нашего ассортимента специальных штангенциркулей.
- #цифровые штангенциркули
- #как работаютцифровые штангенциркули
Поделиться этой статьей
Цифровой штангенциркуль– как это работает, детали и преимущества.
Что такое цифровой штангенциркуль? Цифровой штангенциркуль — это усовершенствованный прецизионный инструмент или компонент штангенциркуля , с помощью которого мы можем измерять до долей миллисекунд. Мы уже читали о штангенциркуле , как измерять с помощью штангенциркуля и его применениях , так как мы знаем, что штангенциркуль является аналоговым типом ( означает, что мы должны найти измерения, используя деления ), тогда как; цифровой штангенциркуль является автоматическим типом, где измерения можно наблюдать в цифрах на цифровом экране.
Содержание
Детали цифрового штангенциркуля:Как и обычные штангенциркули, цифровые штангенциркули также состоят из механических частей, таких как Внешние губки , Внутренние губки , Стержень , Винтовой замок и мы не можем найти основную шкалу, нониусную шкалу, поскольку это цифровой нониус, поэтому нет необходимости в основной шкале и нониусной шкале; вместо этого мы можем видеть эталонную шкалу на цифровом штангенциркуле .
Цифровой штангенциркуль является автоматическим, поэтому для его работы действительно используются электрические и электронные части, поэтому компоненты, отвечающие за цифровую систему,
- Датчики емкости
- ЖК-дисплей
- Медные пластины
- Чип
- Аккумулятор
Цифровой штангенциркуль состоит из емкостных датчиков, ЖК-дисплея, чипов, аккумулятора и медных пластин. Емкостные датчики представляют собой датчики прямоугольной формы, в соответствии с которыми отрезок луча расположен последовательно по отношению к поверхности нониуса, и эти датчики последовательно выгравированы или закреплены на медной пластине. Вся серия емкостных датчиков подключается к чипу (закодированные данные хранятся в чипе), а затем к источнику (батарее).
Когда челюсти перемещаются туда и обратно , из-за соединения и разъединения между датчиками сигналы передаются на чип, затем чип отправляет данные и позволяет отображать значение на ЖК-дисплее. Весь процесс работает с помощью батареи.
Как пользоваться цифровым нониусом?Цифровой штангенциркуль – это все о цифровой системе , нет необходимости в четких наблюдениях, и деление совпадает, чтобы найти значение; вместо этого нам просто нужно разместить компоненты в требуемых положениях для различных измерений.
Цифровой штангенциркуль может измерять внешний диаметр , внутренний диаметр , глубину и шагов компонентов. Как и в случае с обычными штангенциркулем, чтобы найти внешний диаметр , мы должны поместить компонент между нижними губками, как показано на рисунке ниже, после чего цифровая система рассчитает диаметр и покажет его на экране.
Чтобы найти внутренний диаметр , мы должны поместить компонент на две вышеупомянутые губки, как только мы его поместим, мы сможем увидеть измерения на цифровом экране.
Аналогично, глубины компонента можно измерить с помощью штока штангенциркуля, вставив шток в отверстие компонента, после чего в соответствии с компонентом цифровая система рассчитает размеры и покажет их на цифровом экран.
Ступень представляет собой различную резку или уменьшение диаметра на определенную длину, это можно показать на рисунке ниже.
Итак, используя внутренние губки, мы можем найти длину шага на компоненте «L».
Какие существуют варианты работы с цифровым штангенциркулем? В Цифровом штангенциркуле имеется несколько опций или кнопок для удобной работы. У нас есть 3 кнопки на штангенциркуле, это кнопка включения/выключения , ноль кнопка и метрическая кнопка .
Кнопка Вкл./выкл. на запустить штангенциркуль и остановить операции.
Кнопка нуля используется для установки значения на ноль , если он показывает какие-либо колебания значения, и для измерения компонента.
Как видно на изображении, мы видим метрическую кнопку , и у нее есть два варианта, например дюймов/мм . Мы можем включить опцию, которую нам удобно измерять.
Преимущества цифрового штангенциркуля:Преимущества цифрового штангенциркуля
- Это Легкая работа с по цифровой штангенциркуль .
- Штангенциркули могут измерять даже до 0,02 мм (наименьшее количество)
- Нет путаницы в совпадении делений и нет необходимости в четких наблюдениях.
- Быстрые и точные измерения.
Цифровой штангенциркуль является автоматическим и чувствительным, поэтому он требует большей осторожности при обращении с ним, и мы должны соблюдать некоторые меры предосторожности при хранении. Цифровой штангенциркуль — это более быстрая и более совершенная система, чем обычный штангенциркуль. Его можно использовать во многих отраслях промышленности, лабораториях, компаниях и инструментальных цехах.
Так как важность цифрового штангенциркуля становится все больше и больше, поэтому стоимость больше, потому что прецизионные инструменты очень чувствительны.
Цифровой штангенциркуль, часть 2: Внедрение и расширения
Использование электроники и емкостного определения положения преобразовало штангенциркуль, основной и важный инструмент точного измерения линейных размеров.
В части 1 этого часто задаваемых вопросов кратко рассматриваются основные механические, нониусные и циферблатные штангенциркули, а также микрометр. Все эти чисто механические варианты штангенциркуля устарели в течение нескольких лет с появлением электронного штангенциркуля с цифровой индикацией 9.0045 Рисунок 1 .
В: Как разрабатывался цифровой штангенциркуль?
A: Его изобретение в значительной степени принадлежит одному человеку, Ингвару Андермо, инженеру-электрику из Исследовательского института IM в Стокгольме, который работал над приложением для чтения счетов с использованием технологии емкостных датчиков.
В: Какое отношение это имеет к метрологии и штангенциркулю?
A: Компания CE Johansson попросила Андермо разработать цифровой штангенциркуль с использованием датчиков, основанных на магниторестрикционных принципах, но он посчитал этот подход слишком сложным и вместо этого решил использовать свой опыт с емкостными датчиками. Хотя емкостное измерение широко используется для сенсорных переключателей включения/выключения в «открытых» или общедоступных приложениях, таких как лифты, он адаптировал и расширил его до точного определения линейного положения непрерывного движения.
В: Как работает емкостное сенсорное распознавание?
A: Вкратце, при осязании палец пользователя действует как вторая пластина конденсатора, подключенного к интерфейсной схеме. Изменение емкости, которое происходит, когда палец касается этой второй пластины, воспринимается схемой, которая затем генерирует триггерный сигнал, таким образом имитируя функцию традиционной электромеханической кнопки. Вместо пальца можно использовать другую токопроводящую поверхность — и она является основой для реализации штангенциркуля.
В: Каковы преимущества емкостного сенсорного датчика?
A: Сенсорные переключатели устойчивы к грязи, воде и общему неправильному обращению, поскольку они не имеют частей, непосредственно контактирующих с ними, а их единственная открытая часть представляет собой небольшой металлический язычок, который находится на одном уровне с монтажной поверхностью. Эта технология используется во многих устройствах, часто в качестве дополнения к сенсорным экранам. Многие поставщики интегральных схем предлагают простые в применении компоненты специально для этого приложения.
В: Я понимаю емкостное считывание для сенсорных переключателей, но как это относится к цифровым штангенциркулям?
A: Для штангенциркуля емкостное измерение выходит за рамки основного выключателя. Под защитным пластиковым верхним слоем находится выгравированный медный узор, а на скользящей части также имеется печатная плата с аналогичным рисунком. Получившийся «сэндвич» из двух проводящих пластин и диэлектрического разделительного слоя (тоже пластика) электрически выглядит как сетка из конденсаторов. Когда гребенка скользит по медному рисунку, емкость между пластинами изменяется хорошо предсказуемым известным образом.
В: Я все еще не вижу здесь взаимосвязи, можете ли вы объяснить это подробнее?
A: Существует схема аналогового интерфейса, содержащая таймер (генератор), частота которого задается постоянной времени резистора/конденсатора (RC), и изменения емкости изменяют эту частоту. Эти незначительные изменения емкости измеряются преобразователем частоты в напряжение; результирующее напряжение напрямую связано с положением штангенциркуля, Рисунок 2 .
В: Когда это применялось в коммерческих целях?
A: Первый штангенциркуль Johansson (Jocal) был показан на выставке в Чикаго в 1980 году. Затем Йоханссон передал лицензию на технологию японской Mitutoyo Corp., которая несколько лет спустя представила цифровой штангенциркуль, основанный на этой технологии. (В 1986 году Андермо основал Micro Encoder Inc., чтобы работать с Mitutoyo над дальнейшим развитием технологии энкодера штангенциркуля для использования в области размерной метрологии.)
В: Как это преобразует движение?
A: Когда ротор вращается, его схема модулирует высокочастотный сигнал предсказуемым образом. Плата приемника считывает эти модуляции, а цифровая схема затем преобразует их в показания приращений вращательного движения с разрешением до 4096 шагов/оборот, что необходимо для высокопроизводительного позиционирования двигателя и управления скоростью.
В: Цифровой штангенциркуль «взлетел» на рынке?
A: Это было сделано абсолютно и быстро: по всему миру были проданы миллионы цифровых штангенциркулей по цене от 25 до 100 долларов в зависимости от материалов, жесткости корпуса и длины. Они широко доступны для подрядчиков и механических мастерских, а также для обычных любителей и домовладельцев через поставщиков оборудования, товаров для дома и промышленных/научных/инженерных поставщиков.
В: Эта реализация технологии емкостных датчиков ограничена штангенциркулем?
О: Нет, это намного больше, чем цифровой штангенциркуль. Андермо работал с CUI Inc. (Туалатин, Орегон) над разработкой емкостных датчиков вращения для определения угла (положения) поворота вала с использованием той же базовой технологии, что и штангенциркуль. Эти энкодеры состоят из трех частей: высокочастотного передатчика, ротора с синусоидальным металлическим рисунком и платы приемника, рис. 3 . Ротор находится между платами передатчика и приемника.
Он также был адаптирован для микрометров с цифровым считыванием, Рисунок 4 .
Рис. 4: В микрометры также были добавлены конструкция цифрового штангенциркуля и считывание, чтобы упростить считывание измерений и снизить вероятность ошибок оператора. (Источник изображения: Mitutoyo America Corporation)В: Каковы другие преимущества цифрового штангенциркуля?
A: В дополнение к точности, аккуратности и легкости чтения, он может переключаться между английскими и метрическими единицами с помощью простой кнопки – очень удобно, но не обязательно. Более полезно то, что его можно настроить так, чтобы он указывал «нулевую точку» в любом месте по его длине, что позволяет легко выполнять измерения относительной разности в дополнение к абсолютным показаниям механической нулевой точки.
В: Можно ли подключить цифровой штангенциркуль к системам сбора данных?
A: Да, некоторые модели оснащены разъемом выходного порта, чтобы показания можно было автоматически загружать в компьютер для сбора и анализа данных с использованием одного из нескольких отраслевых форматов данных. Теперь также доступны беспроводные устройства, использующие Bluetooth и BLE (Bluetooth Low Energy).
В: Являются ли цифровые штангенциркули энергоемкими, учитывая их физический принцип и требуемую схему?
О: Вовсе нет. Обычно в них используется одна маленькая кнопочная ячейка, которая может работать несколько лет из-за их конструкции с очень низким энергопотреблением и ИС как для входной части аналогового датчика, так и для секций цифровой обработки/считывания. Кроме того, когда он не используется, штангенциркуль переходит в режим глубокого сна с отключением питания в микроамперном диапазоне, но пробуждается в течение миллисекунд при перемещении ползунка.
В: Где остаются старомодные механические штангенциркули, штангенциркули и штангенциркули с циферблатом?
A: Из-за превосходных характеристик, простоты использования и низкой цены цифровых штангенциркулей неэлектронные штангенциркули в значительной степени устарели (хотя они все еще продаются поставщиками метрологии). Помимо личных предпочтений, есть несколько ситуаций, когда механический блок был бы предпочтительным выбором, за исключением, возможно, уникальных ситуаций, когда использование электроники запрещено или батарея «умерла» и замена недоступна.
В этом FAQ рассматривается, как недорогие, маломощные, высокоточные датчики и электроника, наряду с разумным использованием основных принципов физики, привели к созданию метрологического устройства, которое вытеснило своего механического предшественника, который был более дорогим и более совершенным.
