Штангенциркули ШЦ-III

Срок доставки:

5 – 15 дней

Цена:

По запросу

Нониусные штангенциркули ШЦ-III являются представителями линейки измерительных инструментов, используемых при работе с деталями большого размера.

Применение

Область применения: машиностроение, строительство, металлообработка и другие сферы производства, где требуется высокая точность измерений.

Выпускаемые модификации

Штангенциркули ШЦ-III представляют одностороннюю конструкцию, состоящую из:

• штанги;
• губок для измерения наружных и внутренних размеров;
• нониуса;
• рамки с устройством точного перемещения и фиксирующим винтом.

Все модификации линейки имеют одинаковую конструкцию и отличаются только диапазоном измерения и размерами губок.

Изготовитель представляет для желающих купить штангенциркуль ШЦ-III 8 модификаций с диапазоном измерения от 500 до 6000 мм (первые 5 модификаций с интервалом 500 мм, оставшиеся – 1000 мм).

Первые 3 модификации штангенциркуля выпускаются с 6-ю типоразмерами губок – от 100 до 300 мм, остальные c 5-ю – от 150 до 300 мм. По отдельному заказу размер губок может быть увеличен до 600 мм.

Условия эксплуатации

Измерительный инструмент рекомендуется использовать в диапазоне плюсовых температур от 10 до 35°C и влажности до 80%.

Технические характеристики

Параметр	Значение
	ШЦ-III-500	ШЦ-III-1000	ШЦ-III-1500	ШЦ-III-2000	ШЦ-III-2500	ШЦ-III-3000	ШЦ-III-4000	ШЦ-III-6000
Диапазон измерения, мм	0 – 500	0 – 1000	0 – 1500	0 – 2000	0 – 2500	0 – 3000	0 – 4000	0 – 6000
Значение отсчета по нониусу, мм	0,02
Длина губок, мм	100			150
	150			200
	200			250
	250			300
	300			600
	600
Гарантия, мес.	12

Порядок работы

Использование изделия предусматривает выполнение правил, изложенных в прилагаемой инструкции, которые при проведении измерений рекомендуют провести установку нониуса на нуль и, при необходимости, совместить нулевые отметки нониуса и шкалы.

Большие габариты и масса измерителя требуют аккуратного обращения, поддержания инструмента в чистоте и проведения измерений только статических деталей.

Выполнение этих правил обеспечивает большой срок службы инструмента при сохранении заявленной точности измерений.

Комплект поставки

В комплектацию штангенциркуля входит футляр и техническая документация.

Штангенциркуль классификация и применение

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге.

Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

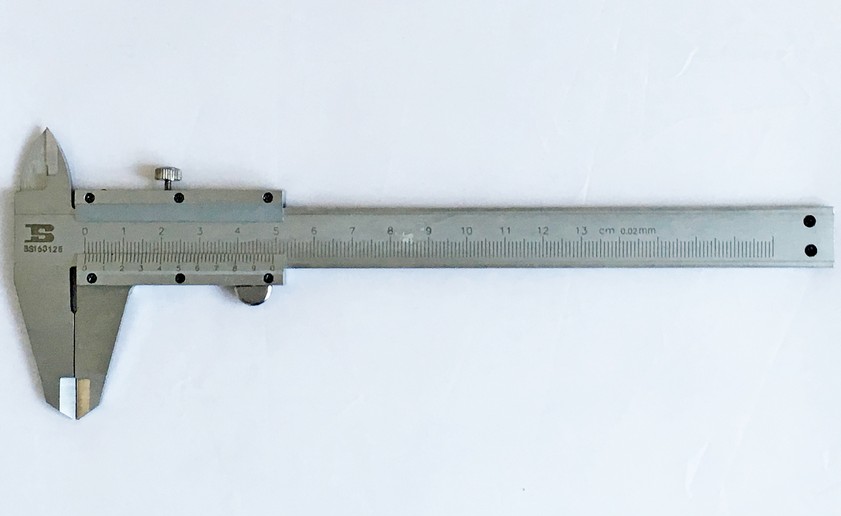

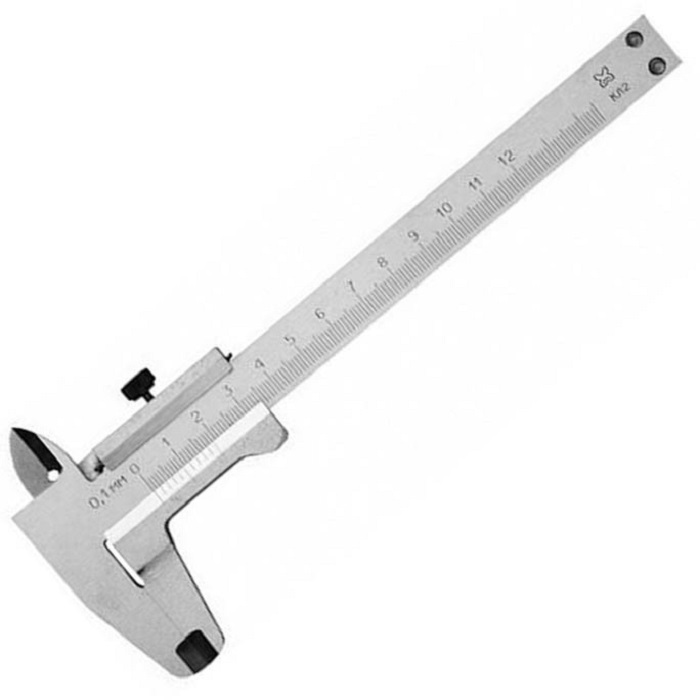

ШЦ-I Нониусный

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Отсчет показаний ведется по шкале нониуса. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

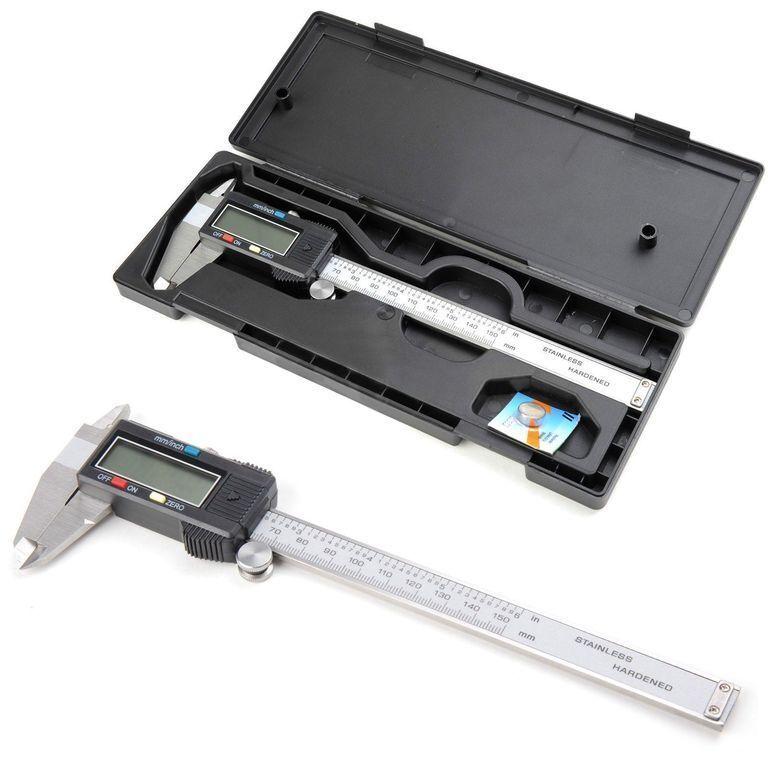

ШЦЦ-I

Эта цифровая модель измерительного инструмента с жидкокристаллическим дисплеем имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность показаний при измерении за счет наличия цифрового дисплея.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

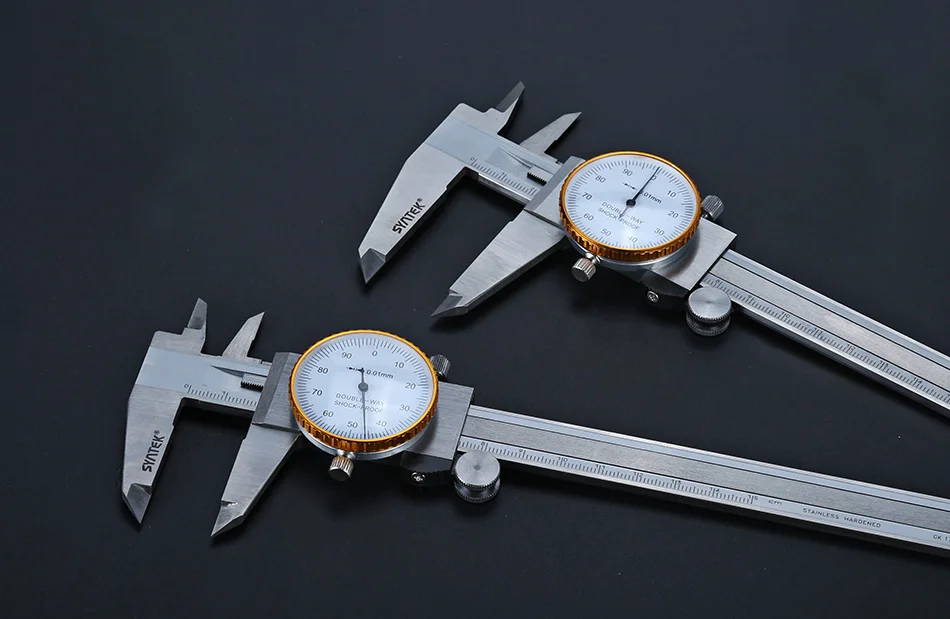

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей при этом хорошо видна и не требуется производить вычисления как на нониусных инструментах. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

• ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
• ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
• ШЦЦН – модель, аналогичная предыдущему прибору, служит для измерения наружных размеров.
• ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
• ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
• ШЦЦП — штангенциркуль применяется для измерения глубины протектора шин автомобилей.

• ШЦЦМ – штангенциркуль, предназначенный специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

1. 1. Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
   2. Инструмент взять в правую руку, а измеряемую деталь в левую руку.
   3. Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
   4. Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали.
      Для передвижения рамки штангенциркуля используют большой палец руки.
   5. Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
   6. Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
   7. Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
   8. Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление

3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.

— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

1. По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.
