Инструкция как пользоваться штангенциркулем: видео, фото

Содержание

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

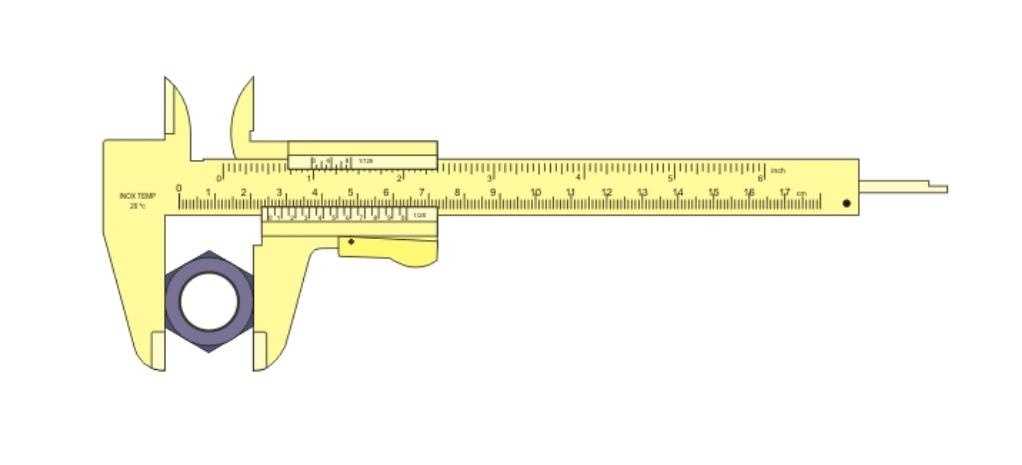

Измерение штангенциркулем

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).
Колумбик
Штангенциркуль часового типа
Цифровой штангенциркуль

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

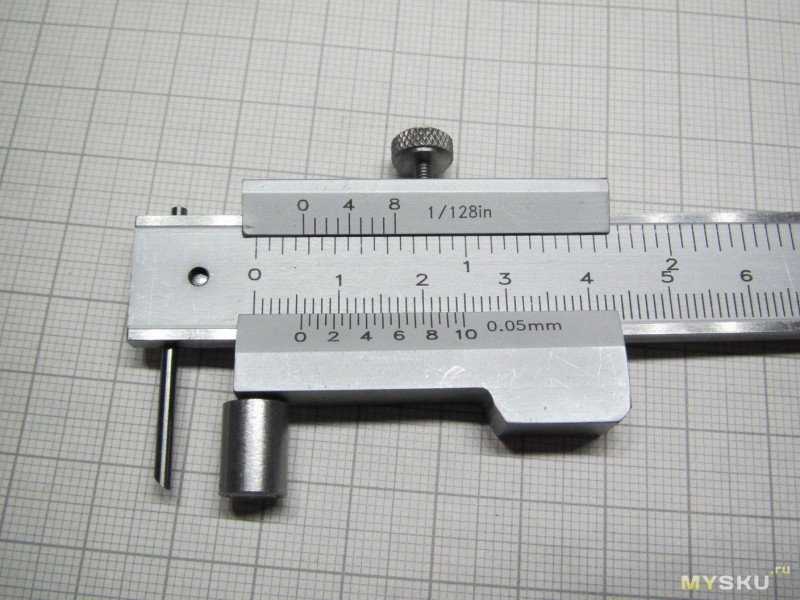

    Нониус

  3. Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок — внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
  4. Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
  5. Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
  6. Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.

Устройство инструмента

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

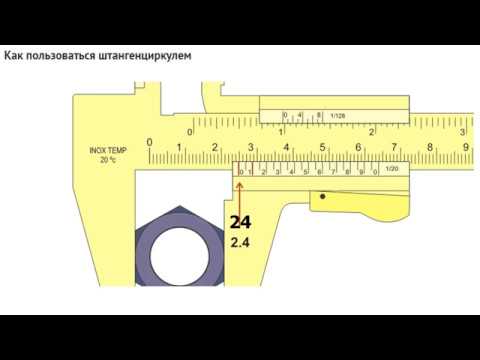

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

виды, как пользоваться и считывать результаты

Штангенциркуль – инструмент для снятия точных размеров различных деталей как снаружи, так и внутри, измерения диаметров отверстий, их глубины и др. Пользуются им в различных сферах: ремонт деталей машин и различного оборудования, обработка изделий из разных материалов, строительство и т. д., когда необходимы точные данные, до десятых и даже сотых долей миллиметра. Это устройство позволяет производить такие измерения, в отличие от обыкновенной линейки или рулетки.

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

  1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
  2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
  3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
  4. Винт стопорный или зажимный. Он требуется для фиксации планки.
  5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Принцип работы

Принцип работы любого штангенциркуля основан на совпадении нужных меток шкалы на стационарной и выдвижной частях. Но у цифрового устройства есть свои особенности. Здесь используют емкостную матрицу с кодировщиком. Проще говоря, в схеме работает пара простых конденсаторов, включённых один через другой, а верхняя пластина каждого из них – общий вывод. Чтобы создать емкостное сочетание, применяется несколько обкладок конденсаторов.

Такая система обладает чувствительной реакцией на движение датчика. Вращающейся частью в данной системе является ползунок. Неподвижная часть помещена в стальную линейку. Цифровой блок с ползунком закреплен на перемещающейся части штангенциркуля. При раздвигании губок штангенциркуля не просто сдвигается подвижная часть, а вращается ползунок, оттаскивающий её в нужную сторону.

В микросхеме долговременной памяти, или ПЗУ, «сидит» микропрограмма, загружающаяся в процессор при каждом включении цифрового модуля и организующая его работу. Она интерпретирует данные, принятые с датчика штангенциркуля через АЦП, в показания, и выводит их на дисплей.

Виды штангенциркулей

Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.

  1. Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
  2. Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.
  3. Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.

Помимо перечисленных также существуют модели штангенциркулей специального назначения. Их используют для особых работ. К примеру, ШЦЦД, которыми измеряются детали, имеющие выступы, или ШЦЦП – конструкция для измерения протекторного рисунка шин, и др. Эти устройства в обычных магазинах не продаются, их при необходимости можно приобрести на специальных сайтах. Пользуются ими профессиональные мастера.

Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.

  1. ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
  2. ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
  3. ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
  4. ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности. Устойчивы к износу, пользоваться ими можно долгое время.
  5. ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
  6. ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
  7. ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.

Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.

ГОСТ 166-89 Штангенциркули. Технические условия

1 файл 998.54 KB

Правила хранения прибора

Инструмент не требует особых условий хранения и ухода, но некоторых рекомендаций все же следует придерживаться. Штангенциркуль держат в футляре поставки, в сухом и прохладном месте. Следует исключить попадание пыли, ошурков, контакта с другими габаритными предметами.

Изделия из металла нужно держать вдали от влажных мест и уголков, в которых может скапливаться конденсат. Удары и царапины могут привести к деформациям, снижая точность измерений.

После каждого применения нужно обязательно протирать прибор чистой мягкой тряпкой. Бережное хранение и обращение с инструментом — залог его долгой эксплуатации на протяжении долгих лет.

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то её ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Как пользоваться электронным штангенциркулем?

Перед эксплуатацией устройство требует определенной подготовки:

  • удаления загрязнений;
  • плотного сведения губок на показателе «0».

Штангенциркуль с цифровой индикацией измеряет наружный диаметр предмета следующим образом:

  • разводят губки с помощью движения рамки;
  • прикладывают к предмету и сдвигают их до полного прилегания;
  • фиксируют положение специальным винтом;
  • нажимают на кнопку на дисплее и ждут показаний.

Уровень глубины электронный штангенциркуль определяет так:

  • с помощью движения рамки выдвигают глубиномер;
  • спускают его до дна предмета и прижимают к стенке;
  • штангу двигают до упора;
  • проводят фиксацию специальным винтом;
  • вынимают и фиксируют полученный размер на дисплее.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Общие рекомендации при использовании прибора

  1. Возможно измерение размеров круглых заготовок.
  2. Внутренние измерения с помощью штангенциркуля получаются намного точнее, чем данные всех других измерительых приборов.
  3. Глубину отверстия или паза очень просто измерить с помощью имеющегося в штангенциркуле глубиномера. Его выдвигают из корпуса и проводят измерения.
  4. Уступы тоже не составляет труда измерить с высокой точностью с помощью комбинации губок прибора.

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.

Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Недостатки оборудования

Работоспособность этой техники находится в зависимости от источника электропитания, что мешает в самое неподходящее время. Также цена приспособления гораздо больше, нежели у механического инструмента, что обуславливает преимущественно профессиональную сферу его применения. Устройство характеризуется высокой чувствительностью к падениям, вибрациям и механическим воздействиям, потому что эти факторы оказывают влияние на состояние электронного прибора для считывания данных. Сбои, связанные с программной средой, тоже могут привести к потере работоспособности.

Недостатки оборудования, как правило, относятся лишь к дешевым моделям китайского производства. Специалисты отмечают малую износостойкость, плохое качество и хрупкость материала. В некоторых ситуациях на дисплее могут случаться скачки показателей, а также неразбериха в сотых долях значений, потому для работы с таким прибором нужно иметь некоторую сноровку. Однако дорогостоящие и качественные штангенциркули лишены этих недостатков.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как измерять трубу большого диаметра

Губки штангенциркуля с диапазоном измерений от 0 до 125 мм имеют длину 40 мм и поэтому позволяют измерять трубы с внешним диаметром до 80 мм. В случае необходимости измерять трубу большего диаметра или при отсутствии под рукой штангенциркуля можно воспользоваться народным способом. Обвить трубу по окружности одним витком не растягивающейся нитки или проволоки, измерять длину этого витка с помощью простой линейки, а затем разделить полученный результат на число Π=3,14.

Онлайн калькулятор для расчета диаметра трубы по ее окружности
Суммарная длина намотки, мм:
Количество витков:

Несмотря на простоту, такой способ измерения диаметра трубы позволяет обеспечить точность 0,5 мм, что для домашнего мастера вполне достаточно. Для более точного измерения нужно намотать больше витков.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить точность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, незакрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Как пользоваться штангенциркулем + инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

ШТАНГЕНИНСТРУМЕНТЫ. НАЗНАЧЕНИЕ И УСТРОЙСТВО. НОНИУСЫ

Штангенинструмент — группа измерительных средств для измерения и разметки линейных размеров методом непосредственной оценки. Отсчетное устройство штангенинструмента состоит из измерительной линейки штанги с делениями через 1 мм и вспомогательной подвижной шкалы-нониуса для отсчета частей делений основной шкалы, нанесенной на штанге.

Принцип построения линейного нониуса

В основу отсчета по нониусу положена способность человеческого глаза оценивать совпадение или несовпадение штрихов двух сомкнутых шкал более точно при определении долей деления по одной шкале.

Нониусная шкала (рис. 1,1) имеет небольшое число интервалов деления — 10—20 по сравнению с основной шкалой. Нулевой штрих нониуса является указателем числа целых делений основной шкалы.

Рис. 1. Принцип построения нониуса:

/ — основная шкала; 2

— шкала нониуса;
3
— штанга;
4
— нониус при 7=1;
S —
нониус при 7 = 2

На рис. 1, б изображена основная шкала 1 и шкала нониуса 2 с отсчетом 0,1 мм. Если отрезок основной шкалы 9 мм разделить на десять частей, то интервал деления шкалы нониуса будет равен 0,9 мм. При совпадении нулевого штриха нониуса, например, со штрихом 20 основной шкалы, следующий первый штрих не дойдет до соответствующего штриха основной шкалы на 0,1 мм, второй на 0,2 мм и т. д., а последний — десятый на 1 мм до штриха 30 мм основной шкалы. На рис. 1 нулевой штрих нониуса расположен справа за двадцатым делением основной шкалы, а один из штрихов основной шкалы совпадает с третьим штрихом нониуса (размер 20,3 мм). Таким образом, отсчет по нониусу сводится к определению совпадения одного из штрихов нониуса с соответствующим штрихом основной шкалы.

Как видно из рис. 1, а, интервал деления шкалы нониуса меньше интервала деления основной шкалы. Такая шкала была бы слепой, поэтому на нониусные шкалы интервалы наносятся увеличенными относительно интервала основной шкалы (рис. 1,в). Общее число делений шкалы нониуса точно укладывается в определенное число делений основной шкалы.

К штангенинструментам относятся штангенциркули, штанген-глубиномеры, штангенрейсмасы и штангензубомеры. Эти инструменты имеют общую конструкцию — штангу с основной шкалой и подвижную рамку с нониусом. Конструкции штангенинструментов отличаются конфигурацией измерительных поверхностей и их взаимного расположения

ШтангенциркулиГОСТ 166—80, ГОСТ 8.113—74 показаны на рис. 2, а, б.

Рис. 2. Штангенинструменты

На конце линейки штанги имеются измерительные губки с измерительными поверхностями, перпендикулярными к линейке. Вторые измерительные губки размещены на подвижной рамке 2.

На этой же рамке находится нониус
4.
Штангенциркуль, показанный на рис 2,
а, б,
с двусторонним расположением губок для моужных и внутренних измерений, оснащен линейкой-глубиномером 5 закрепленной на рамке. Рамка на линейке (штанге) стопорится винтом
3.
На рисунке показан штангенциркуль, предназначенный для измерения диаметров вала и отверстия, расстояния между центрами отверстий и глубины отверстия при условии, что они имеют одинаковый размер (20,0 мм).

Штангенциркуль ШЦ-П (рис. 2, б) с двусторонним расположением губок для наружных и внутренних измерений и верхними заостренными губками предназначен для разметки поверхностей. Он оснащен устройством 7 микрометрической подачи для медленного перемещения рамки по штанге. При использовании микроподачи вспомогательную рамку стопорят на штанге винтом 6,

отпускают винт
3
и, вращая устройство микроподачи, перемещают рамку. Размер нижних губок в сведенном состоянии (6 = 10 мм) маркируют на боковой поверхности одной из губок. После ремонта размер губок уменьшается, поэтому на боковой поверхности указывают их действительный размер. При внутренних измерениях к значению отсчета по нониусу прибавляют действительный маркированный размер губок.

Наибольшее распространение получили штангенциркули с диапазоном измерения от 0 до 140 мм или от 0 до 320 мм с отсчетом по нониусу 0,1 и 0,05 мм.

Измерение штангенциркулем наружного диаметра выполняют в следующей последовательности. Изделие помещают между губками, прижимают неподвижную губку к поверхности детали, перемещают подвижную губку до плотного контакта измерительной поверхности губки с поверхностью измеряемой детали. Закрепляют стопорный винт губки, снимают штангенциркуль с изделия и производят отсчет по основной шкале и нониусу. Если штангенциркуль имеет микрометрическую подачу подвижной губки, то сначала подводят подвижную губку и стопорят винт рамки микроподачи. Микроподачей перемещают подвижную губку в направлении неподвижной до момента плотного контакта измерительных поверхностей губок (без перекоса губок), стопорным винтом закрепляют подвижную рамку. Снимают штангенциркуль с детали и производят отсчет по основной шкале и нониусу.

При измерении штангенциркулем с ценой деления 0,05 мм внутреннего размера изделия в него вводят губки для внутренних измерений. Сдвигают рамку до контакта губок с поверхностью. Покачивая штангенциркуль то в диаметральной, то в осевой плоскости и постоянно прижимая подвижную губку, находят положение, при котором в осевой плоскости установится наибольший размер, рят подвижную губку с нониусом и снимают показание по эсновной шкале и нониусу. К этому отсчету прибавляют аттестованную толщину губок.

Штангенглубиномеры (ГОСТ 162—80, ГОСТ 8.164—75) покаты на рис. 12, в.

У штангенглубиномера отсутствует неподвижная губка, а подвижная рамка
2
имеет траверсу 1, являющуюся основанием (опорой) для измерения глубины. Остальные конструктивные элементы такие же, как в штангенциркуле.

Штангенглубиномеры имеют диапазон измерений не более 500 мм. На меньших диапазонах (200—300 мм) отсчет составляет 0,05 мм, на больших — 0,1 мм.

При измерении глубины измерительную поверхность штанги устанавливают на нижнюю плоскость измеряемой детали. При этом подвижная губка вместе с траверсой опускается до плотного контакта с верхней плоскостью измеряемой детали. Затем стопорят губку и снимают показание.

Штангенрейсмасы(рис. 2, г)

по ГОСТ 164—80, ГОСТ 8.163— 75 применяются для разметки, измерения высоты и расположения поверхностей корпусных деталей.

Конструкция штангенрейсмаса приспособлена для измерения размеров от плоскости разметочной плиты, поэтому взамен неподвижной губки применено массивное основание 1, с помощью которого штангенрейсмас устанавливается на разметочную плиту. Рамка 2

с нониусом
4
имеет консольную державку, к плоскости
А
которой, строго параллельной плоскости основания
Б,
крепятся специальные устройства в виде разных «чертилок», разметочных ножей, параллельных цилиндрических губок и измерительных стержней.

Погрешности измерения штангенинструментом

Общая погрешность штангенинструмента зависит от погрешностей отдельных элементов, из которых основными являются погрешности изготовления; нанесения штрихов основной шкалы и шкалы нониуса; отклонения от перпендикулярности поверхностей измерительных губок к базовым плоскостям направляющей штанги и подвижной рамки; отклонения от параллельности и плоскостности измерительных губок; просвета между губками штанги и рамки; отклонения от перпендикулярности измерительных поверхностей к боковым сторонам губок; отклонения от прямолинейности направляющей штанги.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.

Параллельность к поверхности штанги

Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.

Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.

Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.

Неправильное положение

Правильное положение

Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов. Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.

Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.

Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Виды штангенциркулей

Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.

  1. Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
  2. Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.
  3. Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.

Помимо перечисленных также существуют модели штангенциркулей специального назначения. Их используют для особых работ. К примеру, ШЦЦД, которыми измеряются детали, имеющие выступы, или ШЦЦП – конструкция для измерения протекторного рисунка шин, и др. Эти устройства в обычных магазинах не продаются, их при необходимости можно приобрести на специальных сайтах. Пользуются ими профессиональные мастера.

Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.

  1. ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
  2. ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
  3. ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
  4. ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности. Устойчивы к износу, пользоваться ими можно долгое время.
  5. ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
  6. ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
  7. ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.

Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.

ГОСТ 166-89 Штангенциркули. Технические условия

1 файл 998.54 KB

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

  1. Выдвинуть планку путем перемещения подвижной рамки
  2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
  3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
  4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно!
Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

  1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
  2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
  3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
  4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно!
Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как правильно пользоваться штангенциркулем

Штангенциркуль

Штангенциркуль – инструмент для снятия точных размеров различных деталей как снаружи, так и внутри, измерения диаметров отверстий, их глубины и др. Пользуются им в различных сферах: ремонт деталей машин и различного оборудования, обработка изделий из разных материалов, строительство и т. д., когда необходимы точные данные, до десятых и даже сотых долей миллиметра. Это устройство позволяет производить такие измерения, в отличие от обыкновенной линейки или рулетки.

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

  1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
  2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
  3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
  4. Винт стопорный или зажимный. Он требуется для фиксации планки.
  5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина.
    Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Виды штангенциркулей

Существуют три основных типа таких устройств. Использование их для определённого вида работы обусловлено её особенностями.

  1. Штангенциркули нониусные или аналоговые. Измерения производятся по нониусной шкале. Эти механические инструменты простые и недорогие. Они наиболее распространены.
  2. Штангенциркули циферблатные или стрелочные. Для измерения на них вместо шкалы имеется циферблат, который показывает результаты, и не требует проведения вычислений. Стоимость их выше, чем аналоговых моделей. Пользоваться ими несложно.
  3. Штангенциркули цифровые или электронные. Это устройства, на которых имеются жидкокристаллические цифровые дисплеи с аккумуляторными батареями. Применение таких приборов позволяет получить наиболее точные результаты. Они показывают данные как в миллиметрах, так и в дюймах.

Помимо перечисленных также существуют модели штангенциркулей специального назначения.

Их используют для особых работ. К примеру, ШЦЦД, которыми измеряются детали, имеющие выступы, или ШЦЦП – конструкция для измерения протекторного рисунка шин, и др. Эти устройства в обычных магазинах не продаются, их при необходимости можно приобрести на специальных сайтах. Пользуются ими профессиональные мастера.

Все разновидности штангенциркулей имеют свои обозначения в зависимости от особенностей применения.

  1. ШтангенциркульШЦ-1. Им измеряются детали, их внешние и внутренние размеры с помощью двух пар губок. Им так же можно пользоваться при измерении размеров отверстия, используя глубиномер.
  2. ШЦ-1С. Такие устройства оснащены стрелочными головками, благодаря чему процесс измерения упрощён.
  3. ШЦК. Конструкции, имеющие круговую шкалу с пружинным механизмом. Пользоваться им можно для измерений, когда не требуется идеальная точность.
  4. ШЦТ-I. Устройства, оснащённые губками с твердосплавным покрытием для предупреждения истирания поверхности.
    Устойчивы к износу, пользоваться ими можно долгое время.
  5. ШЦ-II. Помимо губок такие устройства имеют также механизм для подачи рамки. Благодаря этому можно наносить разметку.
  6. ШЦ- III. Этот прибор имеет крупные размеры. Губки на нём односторонние. Для измерения глубины непригоден.
  7. ШЦЦ. Устройство с цифровой шкалой, с которой снимаются показания.

Каждый тип штангенциркуля изготавливается соответственно действующему в настоящее время ГОСТу 166-89 и имеет соответствующую маркировку.

Как пользоваться штангенциркулем

Вы здесь

Оглавление

Штангенциркуль является универсальным измерительным инструментом. Он предназначается для измерений высокой точности. С его помощью можно определить как наружные, так и внутренние размеры детали, глубину отверстий и прочее. Это один из самых распространенных инструментов в технической сфере, который удобен в использовании. Он используется на уровне с такими вещами как микрометр и нутромер. Благодаря своей механической структуре, прибор практически не имеет ограничений по сроку службы, так как вывести его из рабочего состояния могут только деформации. Несмотря на распространенность, многие люди не знают как пользоваться штангенциркулем.

Измерение штангенциркулем применяется как в промышленной сфере, так и в частной, так как устройство занимает относительно мало места. Одним из характерных признаков тут является шкала нониуса, которая позволяет совершать измерения до десятых долей миллиметра. Особенности конструкции позволяют фиксировать измеряемою деталь, причем как с внутренней стороны, так и с наружной, чтобы уменьшить вероятность возникновения погрешности. Для использования тут не требуется специальная подготовка и можно приступать к работе практически сразу.

Устройство и принцип работы штангенциркуля

Название свое инструмент получил благодаря наличию штанги, на которой нанесена основная шкала. Нониус относится к дополнительной шкале, которая помогает следить за десятыми или сотыми долями миллиметров, если того требует измерение. В устройстве изделия имеются такие основные элементы как:

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала, находящаяся на штанге;
  4. Губки измерений внутренней стороны;
  5. Губки измерения внешней стороны;
  6. Глубиномер;
  7. Нониус;
  8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Как пользоваться штангенциркулем: пошаговая инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

  1. Штанги.
  2. Рамки.
  3. Измерительной шкалы.
  4. Верхних губок.
  5. Нижних губок.
  6. Глубиномера.
  7. Шкалы нониуса.
  8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

  • Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
  • Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
  • Функционалом. Существуют штангенциркули с глубиномером и без него.
  • Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
  • Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

  • развести губки путем передвижения рамки;
  • сдвинуть до плотного прилегания к контрповерхостям;
  • зафиксировать положение рамки стопорным винтом;
  • вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

  • перемещением рамки выдвигают глубиномер;
  • опускают его в отверстие до дна и прижимают к стенке;
  • перемещают штангу до упора в торец;
  • фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Как правильно пользоваться штангенциркулем?

Во время ремонта или токарной и слесарной работы нужно проводить всевозможные измерения. Они должны быть максимально точными для того, чтобы все получилось по заготовленному плану. Для измерений существует множество инструментов: уровень, линейка, рулетка. Но среди них есть один самый универсальный и самый полезный – это штангенциркуль.

С его помощью вы сможете узнать высоту, глубину, ширину, диаметр, радиус и многое другое. Поначалу может показаться, что это сложный инструмент, но на самом деле пользоваться штангенциркулем довольно просто, несмотря на огромное количество функций.

Основные правила пользования

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения. Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм. В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.

Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.

Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный.Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Как использовать штангенциркуль: как считываются измерения штангенциркуля

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

Краткое содержимое статьи:

  • Устройство
  • Схема измерения
  • Разновидности штангенциркулей
  • Нониусный штангенциркуль
  • Циферблатный штангенциркуль
  • Цифровой штангенциркуль
  • Уход и хранение
  • Фото использования штангенциркуля

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

  • Линейка – штанга
  • Губки для измерения внешней и внутренней части детали
  • Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
  • Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
  • Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр.).

Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.

Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.

Цифровой штангенциркуль

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Инструмент рекомендуется протирать мягкой тканью, смоченной водно-щелочным раствором, после обработки вытереть насухо. Абразивы для очищения применять нельзя. Хранить штангенциркуль нужно в защитном чехле иди коробочке.

Перед каждым применением рекомендуется визуально проверять прибор, измерительные губки при сжатии не должны оставлять просвета, а деление нониуса должно быть на отметке “нуль”.

Качественный штангенциркуль – залог хорошего результата производства.

Фото использования штангенциркуля

Также рекомендуем просмотреть:

  • Как выбрать лучшие токовые клещи
  • Для чего нужен газоанализатор
  • Разновидности измерительных инструментов
  • Инструкция, как пользоваться теодолитом
  • Что такое анемометр
  • ТОП лучших толщинометров
  • Как выбрать шумомер
  • Хороший дозиметр радиационного фона
  • Обзор лучших лазерных уровней
  • Как пользоваться индикатором напряжения
  • Обзор лучших мультиметров
  • Лазерный дальномер
  • Лучший влагомер для древесины
  • Как выбрать лазерную рулетку
  • Цифровой вольтметр
  • Измерители температуры воздуха
  • Электронный динамометр
  • Как пользоваться гидроуровнем
  • Что такое нивелир
  • Как выбрать пузырьковый уровень
  • Что такое микрометр
  • Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

пошаговая инструкция Порядок снятия показаний штангенциркуля

Обзор неплохого, на мой взгляд, и почти полностью металлического (там где можно) штангенциркуля.

Приходит этот инструмент вот в такой коробочке:

Батареек в комплекте две – одна уже вставлена в штангенциркуль, другая запасная в блистере, тип LR44 (AG13).

Вот ещё пара фотографий штангенциркуля:

Металл применён везде, где он конструкционно и технически возможен, даже крышка батарейного отсека металлическая.

Немного реальных технических характеристик и особенностей (не из инструкции, из практики).
Максимальный измеряемый размер 154 мм.
Автоматическое включение при начале движения подвижной части. При этом ноль сохраняется правильно, где и был этот ноль перед отключением.
Автоматическое отключение через 6 минут неиспользования.
Есть глубиномер, ноль у него отшлифован точно.

Ну и несколько характеристик из инструкции:
Разрешение и повторяемость результата: 0.01 мм.
Точность На диапазоне Точность На диапазоне 100 – 200 мм: +-0.03 мм.
Максимальная скорость передвижения слайдера, при которой контроллер успевает обсчитывать передвижение: 1. 5 м/с.

Принцип работы.
Немного про принцип работы таких штангенциркулей. Он ёмкостный. Никаких колёсиков, которые крутятся и измеряют перемещение подвижной части нет. Там есть плата управления, находящаяся в подвижной части, на которой нанесены проводники по типу рисок в обычном штангенциркуле и аналогичные токопроводящие риски есть на линейке штангенциркуля. Именно поэтому верхняя накладка с цифрами и делениями на рейку не металлическая, в ней спрятаны ответные риски. Риски эти находятся на определённых расстояниях и при движении друг относительно друга ёмкость на разных рисках меняется по разному и контролер обсчитывает эти изменения и в итоге получает информацию о величине перемещения.
Дальше это отображается на экране.
Чуть ниже в обзоре будет разборка штангенциркуля и вы увидите плату с рисками.

Итоговый результат работы инструмента зависит помимо качества изготовления материальной части штангенциркуля, включающую как сами железки штангенциркуля так и используемую электронику, особенно аналоговую его часть, так ещё и от прошивки контроллера, который просчитывает изменения ёмкости на рисках и переводит это в длину перемещения.

От теории вернёмся к практике.
Вот два небольших видео с демонстрацией работы штангенциркуля:

Давайте теперь его разберём , посмотрим что там внутри.

Вот та самая плата с рисками:

А здесь видны контроллер, кнопки, и ЖК экран:

Вывод: За время теста каких-то проблем в работе штангенциркуля не заметил. Показания не скачут, многократные измерения одного и того же предмета дают погрешность не более одной сотой. Если не жалко денег, мне кажется, это не плохая покупка.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +8 Добавить в избранное Обзор понравился +25 +39

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

  1. классов точности;
  2. пределов измерения;
  3. удобств пользования;
  4. простоты конструкции;
  5. стоимости.

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

  1. внешних размеров;
  2. отступов на внутренних полостях;
  3. углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

  • выборе диаметра сверла ;
  • при ;
  • вытачивании деталей на токарном станке;
  • других ремонтных работах.

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.


Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

  • базового элемента – штанги;
  • подвижной части – рамки с дополнительными устройствами.
Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами – подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних – по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

  • 0,02;
  • 0,05;

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента – верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса – 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа – 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части – 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

  1. механические со шкалами;
  2. цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Наиболее простая и распространенная марка штангенциркуля с типом шкалы нониуса. Типовая цена деления – 0,1 мм. Но есть приборы на 0,05 и 0,02.

Модель ШЦ-2

Прибор отличается от предыдущего наличием дополнительной рамки со стопорным винтом и регулирующим механизмом, а также специальной конструкцией губок.

Их нижняя часть позволяет замерять как внешние, так и внутренние размеры двумя различными рабочими поверхностями. Разница отсчета между ними в мм промаркирована прямо на корпусе.


Линия выступа внешних губок строго параллельна оси штанги. Это позволяет делать на них упор базовой поверхностью замеряемой детали: создается повышенная точность.

Верхние губки заострены и выполняют две задачи:


Модель ШЦ-3

Прибор полностью повторяет конструкцию предыдущего, но у него отсутствует верхняя пара разметочно-измерительных губок.


ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

Механизм отсчета долей мм выполнен механическим устройством с круговой шкалой. Эти приборы обеспечивают самый высокий класс точности в своей группе: 0,02 или даже 0,01 мм.


Для перемещения подвижной рамки при выполнении замеров служит реечная передача, управляемая вращением колесика рукоятки. Фиксация головки тоже выполняется стопорным винтом.


К недостаткам этой модели относится необходимость поддержания ее реечного механизма штанги и рамки в постоянной чистоте.

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.


Добавочная буква «Ц» в маркировке обозначает работу измерительного устройства по цифровой технологии. Это значительно облегчает снятие отсчета. ШЦЦ-1 обладает самой высокой точностью: класс 0,01.

Как и на всех подобных приборах здесь имеются кнопки управления различными режимами и автономный источник питания, расположенный в специальном отсеке.

Задумываясь о качестве работы подобными измерителями не стоит забывать обо всех недостатках, присущих электронным приборам:

  • чувствительность к внешним электромагнитным полям;
  • ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
  • необходимости защиты от влажности и механических воздействий;
  • повышенная стоимость.

Электронные приборы в нерабочем положении содержат в специальных футлярах. Для выполнения измерений габаритов детали их извлекают и затем снова туда же укладывают. Они требуют более бережного обращения, чем простые механические аналоги.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

  1. осмотр внешнего состояния;
  2. проверка нулевого показания;
  3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

  • установку обеих шкал на ноль;
  • расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.


Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.


Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности. Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.


Ее ось должна быть перпендикулярно расположена к ним.


Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.


На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний


Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Определение углублений

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Для точного определения углубления необходимо:

  • обеспечить правильный упор торца штанги в базовую плоскость;
  • выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
  • обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
  • зафиксировать стопорный винт;
  • правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.


Чаще всего он используется для:


Одно время было увлечение токарными работами по дереву и для них был своими руками . Вот тогда штангенциркуль использовался очень часто.

Потом пришлось заменить дрель на . Но после этого интерес к токарным работам как-то угас, а станок простаивает…

Как показала личная практика, класса точности 0,1 мм для выполнения домашних работ вполне достаточно, а если соблюдать правила эксплуатации, то такой прибор работает очень долго и надежно.

Хотя кому-то покажется это явно недостаточным и возникнет желание для своих нужд купить электронный штангенциркуль ШЦЦ-1 с классом 0,01 мм. Решайте сами.

Задавайте вопросы в комментариях, делитесь прочитанным материалом с друзьями в соц сетях.

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

  • Линейка – штанга
  • Губки для измерения внешней и внутренней части детали
  • Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
  • Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
  • Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр.).




Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.



Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.



Цифровой штангенциркуль

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Качественный штангенциркуль – залог хорошего результата производства.





Фото использования штангенциркуля

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором – 36 + 0,8 = 36,8 мм.

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе – 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0-150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т. д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Как использовать цифровые штангенциркули (правильный способ)

Набор цифровых штангенциркулей практически обязателен для любой мастерской. Даже небольшой магазин или просто кто-то, кто занимается ремонтом, захочет приобрести набор. Цифровые штангенциркули могут иметь несколько вариантов, но наиболее распространенный стиль известен как штангенциркули. До того, как они стали цифровыми, штангенциркули имели либо скользящую шкалу, либо циферблатный индикатор. Несмотря на это, они очень функциональны и обеспечивают не один, а пять различных способов измерения объекта. В своем наиболее точном определении штангенциркуль предназначен для измерения расстояния между двумя противоположными сторонами объекта. Большинство цифровых штангенциркулей измеряют до трех знаков после запятой (тысячная доля дюйма или миллиметра), хотя некоторые высококачественные штангенциркули измеряют даже меньшие приращения. Можно приобрести штангенциркуль с имперской, метрической шкалой или, чаще всего, с обеими шкалами.

Если у вас нет набора, вам нужно отправиться в местный магазин деревообработки, магазин товаров для дома или на Amazon.com и заказать набор. Без мастерской не обойтись! Итак, теперь, когда вы знаете, что вам это нужно, давайте поговорим о том, как их использовать; правильный путь!

Правильный способ использования цифровых штангенциркулей

Существует пять различных способов измерения чего-либо с помощью цифровых штангенциркулей.

  1. Внешнее измерение с использованием больших губок.
  2. Внутреннее измерение с использованием маленьких губок.
  3. Измерение глубины с помощью глубиномера.
  4. Измерение шага с помощью головки штангенциркуля.
  5. Измерение разницы с использованием любой челюсти и сбросом нулевого положения.

Итак, давайте на минутку разберем это и поговорим о каждом способе. Вы будете использовать свои цифровые штангенциркули правильно в кратчайшие сроки!

Внешние размеры

Большие губки ваших цифровых штангенциркулей предназначены для измерения внешних размеров объекта. Это может быть головка болта, стержень для дюбеля, кусок пиломатериала, деталь, которую вы обрабатываете, или даже помочь вам проверить размеры токарной обработки по дереву! Для измерения наружных размеров сначала закройте штангенциркуль. Нажмите кнопку нуля, чтобы повторно откалибровать измерители после любого предыдущего использования. Затем откройте штангенциркуль и поместите большие челюсти вокруг объекта. Используйте винт с накатанной головкой на штангенциркуле, чтобы медленно сомкнуть губки до тех пор, пока не будет установлен плотный контакт с обеими губками. Прочтите показания индикатора. Вот и все.

Внутренние измерения

Меньшие губки цифровых штангенциркулей предназначены для измерения внутренних размеров объекта. Примерами внутренних размеров могут быть внутреннее отверстие шайбы, диаметр существующего отверстия для определения диаметра сверла или болта, расстояние между ребрами на радиаторе или расстояние между клавишами на клавиатуре вашего компьютера. Чтобы измерить внутренний диаметр, снова закройте штангенциркуль. Перед каждой новой операцией измерения рекомендуется нажимать кнопку нуля для повторной калибровки штангенциркуля перед началом. Это обеспечит точное и точное измерение. Вставьте маленькие губки цифрового штангенциркуля в закрытое отверстие. Медленно открывайте штангенциркуль с помощью винта с накатанной головкой, пока обе губки не войдут в плотный контакт с объектом. Прочитайте измерение на цифровом индикаторе!

Измерение глубины

В основе почти каждой пары цифровых штангенциркулей находится глубиномер, иногда называемый «зондом глубины». Этот зонд можно вставлять в объекты, чтобы определить глубину отверстия или выреза в объекте. Чтобы измерить глубину, вам снова нужно закрыть штангенциркули и нажать кнопку нуля, чтобы откалибровать цифровые штангенциркули. Поместите основание штангенциркуля над отверстием и с помощью винта с накатанной головкой медленно опускайте зонд в объект, пока он не коснется дна углубления. Прочитайте измерение на экране.

Шаговые измерения

Не все цифровые штангенциркули предназначены для измерения шагов. Тем не менее, большинство хороших. Если ваши штангенциркули не имеют этой возможности, вы можете использовать глубиномер в крайнем случае, чтобы воспроизвести эту функцию в крайнем случае. Ступенчатое измерение использует головку штангенциркуля для измерения разницы в шагах между двумя участками материала. Подумайте об измерении лестницы. Нижняя губка штангенциркуля будет опираться на одну ступеньку, а верхняя губка соприкасается со следующей ступенькой. Это очень удобно при работе с небольшими объектами или при построении масштабных моделей более крупных объектов.

Измерение разницы

Измерение разницы можно комбинировать с любым из вышеперечисленных вариантов измерения. Измерение разницы дает вам разницу между размерами объектов. Чтобы провести измерение разницы, сначала закройте штангенциркуль и нажмите кнопку нуля. Используя любой из вышеперечисленных методов, сделайте первое измерение. Не двигая и не закрывая суппорта, снова нажмите кнопку нуля. Измерьте второй объект, снова используя любой из вышеперечисленных методов. Прочитайте измерение на ЖК-экране. Это число представляет собой разницу в размерах между двумя объектами!

Некоторые цифровые измерители более высокого уровня теперь имеют кнопку под названием «задержка чтения», которую можно использовать вместо обнуления измерителей до нуля. Чтобы использовать задержку чтения, вы просто делаете первое измерение, нажимаете кнопку удержания и делаете второе измерение. Штангенциркули рассчитают и отобразят разницу между ними.

Заключительные мысли

Имейте в виду, что для сохранения и поддержания точных измерений с помощью цифровых штангенциркулей вам необходимо поддерживать чистоту и отсутствие мусора, такого как пыль, грязь или металлическая стружка. При выполнении измерений с точностью до 1000 дюйма или миллиметра эти частицы, скапливающиеся на губках штангенциркуля, могут испортить ваши показания и вызвать большие ошибки. То же самое касается объектов, которые вы измеряете. Не забудьте удалить грязь и мусор с них.

Теперь у вас есть правильный способ использовать цифровые штангенциркули, чтобы делать наилучшие измерения для ваших проектов! Поделитесь знаниями с друзьями, семьей и другими магазинными наркоманами! Если у вас есть другие советы или рекомендации по правильному использованию цифровых штангенциркулей, оставьте их в разделе комментариев!

Давайте делать вещи!

КАК ПОЛЬЗОВАТЬСЯ ТРЕБОВАНИЯМИ? ПОЛУЧИТЕ НАИЛУЧШЕЕ ОТ НОНИУСНЫХ, ЦИФРОВЫХ И ЦИФРОВЫХ ШТАНГМЕРОВ

В предыдущей статье Mister Worker попытался помочь вам понять какой штангенциркуль вам следует использовать . Теперь пришло время объяснить вам, как использовать различные виды этого инструмента и как их читать: каждый тип имеет свои особенности, поэтому вам нужно выбрать тот, который, по вашему мнению, лучше всего подходит для необходимых измерений. Без сомнения, лучшая модель — цифровая. Он чрезвычайно точен и прост в использовании, но многие профессиональные работники предпочитают пользоваться нониусом или циферблатом.

Прежде чем начать, давайте кратко рассмотрим что такое штангенциркуль и для каких целей мы можем использовать этот инструмент . Штангенциркуль представляет собой ручной инструмент , который позволяет выполнять и регистрировать линейные измерения в диапазоне от 0 до 20 см с точностью до двадцатых долей миллиметра. По этой причине его еще обозначают как двадцатый суппорт .

Штангенциркуль используется прежде всего в механике, а также в гидравлике и деревообработке. Он состоит из нескольких частей: неподвижной части , градуированной в миллиметрах и дюймах ; подвижный ползунок , расположенный на градуированной части, и дополнительная градуированная шкала с 20-миллиметровыми насечками . Кроме того, штангенциркуль включает в себя стержень , встроенный в курсор , который выступает с противоположного конца при скольжении и позволяет измерять глубины и высоты.

Как пользоваться штангенциркулем

С помощью штангенциркуля можно измерить как внутренние, так и внешние размеры и глубину : все, что вам нужно сделать, это просто приложить губки к объекту, который нужно измерить, исходя из необходимой меры брать. Затем вы можете прочитать результат измерения на шкале или на дисплее, в зависимости от типа используемых вами штангенциркулей.

В зависимости от необходимого измерения штангенциркуль может иметь различные характеристики:

  • Внешние размеры:  имеет две губки, предназначенные для плотного прилегания к внешним стенкам объекта.
  • Внутренние измерения:  имеет две губки, предназначенные для измерения расстояния между внутренними стенками объекта.
  • Глубина:  имеет стержень, предназначенный для погружения в отверстие и последующего измерения его глубины.
  • Универсальный: оснащен комбинацией губок, предназначенных для выполнения нескольких измерений.

Теперь давайте подробно рассмотрим, как читать штангенциркуль!

Прежде всего, давайте посмотрим, как пользоваться штангенциркулем. Нажав кнопку разблокировки, расположенную в нижней части верньера , можно раздвинуть верхнюю и нижнюю челюсти. Сдвинув клювы (большие для внешних измерений, меньшие для внутренних измерений) поместите их на концы объекта, который вы хотите измерить , вам нужно будет прочитать значение, которое вы найдете на основной шкале , в точке, где оно совпадает с нулем . Затем вы должны прочитать нониусную шкалу и найти точку, в которой она идеально совпадает с основной шкалой : таким образом вы получите значение десятичных цифр.  В конце вам нужно суммировать основную шкалу и шкалу нониуса, чтобы получить окончательное измерение . Если измерение не точно соответствует выемке, сделанной на неподвижном стержне, 9Надрез 0012, предшествующий ему, следует рассматривать как , и вы должны подсчитать надрезы, показанные на нониусе, слева направо до того, который точно совпадает с эталонным надрезом. В случае, если вам нужно измерить глубину, вы должны поместить противоположный конец неподвижной части на внешний край объекта и положить стержень на дно. Очень важно быть уверенным, что используете правильные единицы измерения на каждой шкале. Штангенциркуль в основном работает как линейка!

Что касается измерений, выполненных штангенциркулем, то при использовании штангенциркуля с часовым механизмом первое, что вам нужно сделать, это сомкнуть губки. После этого ослабьте гайку шкалы и установите ее на ноль, прежде чем зафиксировать ее и выполнить измерение. Возможно, вам придется ослабить винт над или под циферблатом, прежде чем вы сможете его повернуть. Если да, не забудьте снова затянуть винт, когда закончите . Затем вы можете прочитать значения на шкале и циферблате: стрелка должна показывать значение, которое делает измерение еще более точным. Единица измерения указана на лицевой стороне циферблата. Чтобы получить окончательное измерение, при использовании штангенциркуля с циферблатом вам нужно будет сложить как значения, которые вы считываете на основной шкале, так и значения на шкале циферблата. Обратите внимание: для получения правильного измерения необходимо умножить на 0,01 все числа, которые вы читаете на циферблатном индикаторе . Кроме того, циферблатный штангенциркуль также может использоваться во влажной среде и, благодаря своим часам, обеспечивает более точные и легко читаемые измерения, чем нониусный.

Как и предполагалось в начале, цифровые штангенциркули являются наиболее популярными, поскольку они характеризуются различными преимуществами, такими как простота использования , многочисленные режимы измерения , которые они предлагают, их долговечность с течением времени , их широкий диапазон измерения и относительно низкая стоимость. Кроме того, цифровой штангенциркуль обычно не дает ошибок при считывании.

Но как работают цифровые штангенциркули? Штангенциркуль цифровой — это высокоточный измерительный прибор, используемый в основном в машиностроении и строительстве. Что касается этого типа штангенциркуля, цифровой электронный индикатор установлен на ползунке, который определяет его движение, а миллиметровая шкала обычно выгравирована на корпусе. Дисплеи, которыми оснащены эти датчики, обычно имеют разрешение 0,01 мм . Обычно показания цифровых датчиков сотенные, но есть также пятитысячные датчики , характеризующиеся показанием, отображаемым с точностью до 5 тысячных долей миллиметра.

Эволюция электроники позволила создать миниатюрные индикаторы с очень низким энергопотреблением, настолько, что они могут работать от батареек.

Цифровые штангенциркули — идеальные инструменты, когда вам нужно выполнить чрезвычайно точные измерения, особенно на небольших объектах. В первую очередь, прежде чем проводить какие-либо замеры, необходимо обнулить инструмент, чтобы наверняка провести точные замеры. Затем вы можете начать использовать его для измерения толщины или глубины, как классический штангенциркуль: вы можете считывать измерения непосредственно на дисплее и сохранять их в памяти штангенциркуля.

Существует ряд факторов, на которые необходимо обратить внимание при выборе цифрового штангенциркуля. Вот некоторые из них:

  • Измеритель глубины : Это самая важная функция, которую следует учитывать, так как позволяет измерять точную глубину отверстия, а также точную толщину любого материала . Поэтому убедитесь, что у приобретаемого вами глубиномера прочный глубиномер;
  • Стопорные винты : они также необходимы, так как они обеспечивают идеальную фиксацию измерительных губок и, следовательно, позволяют избежать неприятных неудобств;
  • Челюсти : внимание! Измерительные губки, как правило, очень тонкие, поэтому убедитесь, что цифровой штангенциркуль, который вас интересует, имеет губки из прочных материалов .

Суппорты для продажи на Mister Worker

В заключение мы хотели бы порекомендовать для продажи на нашем сайте несколько суппортов отличного качества в дополнение к уже упомянутым в предыдущей статье образцам. Например, высококачественный штангенциркуль 0-150 мм Metrica 10061 , изготовлен из закаленной нержавеющей стали, имеет четыре измерительные функции , надежный винтовой фиксатор и матовую градуированную шкалу. Это один из лучших штангенциркулей в нашем каталоге и идеальный продукт для механических измерений .

Если вам нужен глубиномер, то мы рекомендуем Metrica 10820 , подходит для измерения профилей шин . Как и ранее описанный продукт, он изготовлен из нержавеющей стали; кроме того, этот продукт характеризуется игольчатой ​​формы, позволяющей входить в канавки шин .

Электронный штангенциркуль Stahlwille 77371005 идеально подходит для измерения протектора шин. Его дисплей большой и легко читаемый, в том числе благодаря цифрам высотой 9,5 мм . Кроме того, он имеет точность отображения 0,01 мм / 0,0005 ”  и может очень легко включаться и выключаться благодаря кнопке включения / выключения, расположенной прямо под дисплеем. Купив этот электронный штангенциркуль, вы также получите 1 х Литиевая батарея 3 В CR2032 . Еще одним электронным штангенциркулем, заслуживающим внимания, несомненно, является универсальный цифровой штангенциркуль Tesa Technology 00530140 : курсор оснащен направляющей, которая облегчает скольжение, делая его плавным и плавным. Кроме того, его широкий высококонтрастный дисплей облегчает считывание значений, а инструмент оптимально защищен от жидкостей и пыли. Этот цифровой штангенциркуль питается от литиевой батареи 3 В модели CR2032 и имеет невероятную автономность 12 000 часов .

Одним из лучших штангенциркулей , которые мы предлагаем, несомненно, является Wiha 27082 , применимый для внешних, внутренних и глубинных измерений, оснащенный циферблатом диаметром 35 мм. Эта последняя функция является ударопрочной. Также эта модель отлично подходит для проведения сравнительных измерений.

Штангенциркуль Tesa Technology 00510004 также является фантастическим продуктом, так как встроенное противоударное устройство делает его очень прочным. Кроме того, его большой высококонтрастный циферблат облегчает считывание сделанных измерений.

CUPOL: Штангенциркуль

CUPOL: Как пользоваться штангенциркулем



Лаборатория физики

Преподаватели лаборатории

Лабораторные добавки

Учитель физики

Дом

я

КУПОЛ Главная


Что означают эти значки?

Воспроизвести все видео прямо сейчас. [6:09, 80,5 Мб]


Использование штангенциркуля
Рис. 1.

[Щелкните изображение, чтобы увидеть метки и увеличить его.]
Штангенциркуль (или нониус) это обычный инструмент, используемый в лабораториях и на производстве для точного определить дробную часть наименьшего счетного деления. Нониус — удобный инструмент для измерения длины. объекта, внешний диаметр (OD) круглого или цилиндрического объект, внутренний диаметр (ID) трубы и глубину отверстия. Чтобы посмотреть короткие видеоролики, показывающие, как использовать нониус для измерения этих различные размеры, нажмите на ссылки ниже.

Настройка вспомогательной шкалы нониуса. [0:34, 8.5 Мб]
Измерение длины объекта. [0:17, 4,6 Мб]
Измерение внешнего диаметра круглого предмета. [0:40, 9.7 Мб]
Измерение внутреннего диаметра полого цилиндра. [0:25, 6,4 Мб]
Измерение глубины отверстия. [0:44, 10,7 Мб]


Как работает нониус
Рис. 2.

[Щелкните изображение, чтобы увеличить его.]
Нониус состоит из основной шкалы, выгравированной на фиксированной линейке. и вспомогательная нониусная шкала, выгравированная на подвижной челюсти. (см. рисунки 1 и 2). Подвижная вспомогательная шкала может свободно перемещаться. скользить по длине фиксированной линейки. этот нониус основная шкала откалибрована в сантиметрах с наименьшим деление в миллиметрах. Вспомогательная шкала имеет 10 делений. которые покрывают такое же расстояние, как 9 делений на основной шкале. Следовательно, длина вспомогательной шкалы равна 90,0 мм.
Обнуление нониуса
Рис. 3.

[Щелкните изображение, чтобы увеличить его.]
Когда нониус закрыт и правильно обнулен (сравните рис. 5), первая отметка (ноль) на основной шкале совмещена с первой отметка на вспомогательной шкале. Последняя отметка на вспомогательной шкале совпадет с отметкой 9 мм на основной шкале. Это читать 0,00 см.
Показания штангенциркуля
Рис. 4.

[Щелкните изображение, чтобы увеличить его.]
После того, как нониус будет установлен для считывания, запишите где первая отметка на вспомогательной шкале приходится на основной масштаб. На рисунке 4 мы видим, что длина объекта равна между 1,2 см и 1,3 см, потому что первая вспомогательная метка между этими двумя значениями на основной шкале. Последняя цифра (десятые миллиметра) находят, отмечая, какая линия на вспомогательной шкале совпадает с отметкой на основной шкале. В нашем примере последний цифра 3, потому что третья вспомогательная отметка совпадает с отметкой по основной шкале. Следовательно, длина объекта равна 1,23 см.

Чтение нониуса. [0:51, 22,3 Мб]
Самостоятельное изучение: определение длины алюминиевого блокировать. [1:00, 13,8 Мб]
Самостоятельное изучение: Определить радиус сферы. [0:50, 10,8 Мб]


Неправильно обнуленный штангенциркуль
Рис. 5.

[Щелкните изображение, чтобы увеличить его.]
Необходимо следить за тем, чтобы штангенциркуль правильно обнулены (см. рис. 3). (При неправильном использовании возможно нониус не будет показывать ноль, когда челюсти закрыты, что приводит к систематическим ошибкам.) Нониус на рис. 5 неправильно обнулено. Чтобы исправить это, необходимо сделать нулевую коррекцию. А коррекция может быть как положительной, так и отрицательной. Если первый отметка на вспомогательной шкале лежит справа от основной шкалы, тогда показание слишком большое и ошибка положительная. ноль значение на рисунке 5 составляет +0,05 см и должно быть вычтено из любого показания измерений. Аналогично, если первая отметка на вспомогательном шкала лежит левее нулевой отметки основной шкалы, то ошибка отрицательна, и следует добавить поправку из измерения чтение.

Воспроизвести все видео прямо сейчас. [6:09, 80,5 Мб]



Если у вас есть вопрос или комментарий, отправьте электронное письмо координатору лаборатории: Джерри Хестер
КУПОЛ Главная

Как пользоваться штангенциркулем — Premier Scales & Systems

Штангенциркуль — один из самых быстрых и точных методов измерения размеров. Большинство современных штангенциркулей могут обеспечить точность до +/- 0,001 дюйма. Конструкция других портативных устройств для измерения размеров, таких как линейки и рулетки, допускает более высокую степень неопределенности и человеческого фактора. Хотя их конструкция сильно изменилась, штангенциркули долгое время были одним из предпочтительных методов измерения размеров. На самом деле использование штангенциркуля еще в 6 веке до н.э.

Прежде чем мы объясним, как использовать штангенциркуль, давайте сначала рассмотрим основные компоненты штангенциркуля.

Измеряет расстояние от края объекта до другой точки

Измеряет внутренние размеры объекта

При затягивании этот винт удерживает губки штангенциркуля на месте.

На большинстве современных штангенциркулей на лезвии отображаются как метрические (вверху), так и британские (внизу) измерения.

Измеряет внешние размеры объекта

Переключает отображаемые единицы измерения между метрическими и британскими

Устанавливает текущую позицию измерителя на ноль

Используется для регулировки положения челюсти

Используется для измерения глубины и толщины отверстия

  1. Шаговый датчик: Измеряет расстояние от края объекта до другой точки
  2. Внутренний захват: Измеряет внутренние размеры объекта
  3. Стопорный винт: При затягивании этот винт удерживает кулачки суппорта на месте
  4. Лезвие/ Шкала: На большинстве современных штангенциркулей на лезвии отображаются как метрические (вверху), так и британские (внизу) размеры
  5. Внешний захват: Измеряет внешние размеры объекта
  6. Кнопка дюймов/миллиметров: Переключение отображаемых единиц измерения между метрическими и британскими
  7. Кнопка On/Zero: Устанавливает текущую позицию измерителя на ноль
  8. Колесико: Используется для позиционирования губок
  9. Глубиномер: Используется для измерения глубины и толщины отверстия

Настройка и проверка штангенциркуля

Перед использованием штангенциркуля необходимо сначала выполнить проверку, а затем обнулить. Начните проверку с сертификата калибровки. В сертификате должна быть указана максимальная точность и указана дата следующей калибровки. Как мы уже говорили ранее, калибровка — это единственный способ обеспечить точные значения.

Если калибровка актуальна, пришло время начать физическую проверку. Во-первых, используйте регулировочное колесо, чтобы осторожно открыть челюсти примерно на 1/2 дюйма. Это движение должно быть плавным скольжением с минимальным сопротивлением. Любое сопротивление может означать, что вам может потребоваться ослабить стопорный винт или смазать лезвие. Когда все будет двигаться плавно, осмотрите измерительные кромки на наличие мусора и повреждений. Если вас устраивает их состояние, полностью сомкните челюсти. Никогда не закрывайте челюсти силой. Зазор между внешними губками может означать, что вашему штангенциркулю потребуется профессиональный ремонт и калибровка.

Удовлетворившись состоянием вашего оборудования, еще раз проверьте, чтобы челюсти полностью сомкнулись, затем обнулите штангенциркули. Чтобы установить ноль на циферблате, поверните безель в нижней части циферблата, пока шкала не укажет на ноль. Для цифровых измерителей нажмите кнопку включения/нуля. Теперь вы готовы к измерению!

5 основных измерений штангенциркуля

Существует пять основных типов измерений, которые можно выполнять с помощью штангенциркуля: внутри, снаружи, глубины, шага и соединения. Ниже мы объясним, что именно представляют собой эти измерения и как их выполнять.

Внешние измерения

Внешние измерения являются самым основным типом измерения штангенциркуля. Эти измерения можно использовать для измерения диаметра, толщины или внешнего расстояния между двумя точками. Чтобы выполнить это измерение, просто откройте внешние зажимы, поместите их вокруг объекта, затем осторожно закройте зажимы, пока они не войдут в плотный контакт с объектом. Для точного измерения убедитесь, что поверхность параллельна губкам. Никогда не сжимайте челюсти вокруг вашего объекта силой, как только возникнет сопротивление вашей регулировке. Если вы перетянете губки, вы рискуете повредить штангенциркуль и получить неправильные измерения.

Внутренние измерения

Как следует из названия, внутренние измерения могут использоваться для измерения внутренних размеров объекта. Они идеально подходят для определения диаметра отверстия или ширины канала/канавки. Чтобы выполнить это измерение, закройте губки штангенциркуля и вставьте их в объект. Так же, как и при внешнем измерении, осторожно открывайте челюсти, пока не почувствуете сопротивление. Поскольку внутренние измерения может быть немного сложнее правильно выровнять, дважды проверьте, чтобы штангенциркуль полностью соприкасался с предполагаемой поверхностью и не был повернут под забавным углом.

Измерение глубины

Чтобы произвести измерение глубины, положите объект на ровную поверхность и поместите заднюю часть штангенциркуля сверху. Убедитесь, что вы оставили достаточный зазор, чтобы глубиномер был перпендикулярен измеряемой поверхности и мог полностью опуститься на ровную поверхность или дно отверстия. Для достижения наилучших результатов мы предлагаем использовать плоскую поверхность в качестве ровной поверхности.

Пошаговые измерения

Возможность выполнения пошаговых измерений часто упускается из виду во многих штангенциркулях. Чтобы сделать это измерение, слегка откройте штангенциркуль и поместите заднюю кромку верхнего штангенциркуля, скользящую губку, на край верхней ступеньки. Затем опустите передний край, фиксированную челюсть, пока он не соприкоснется с нижней ступенькой. Для иллюстрации см. диаграмму ниже.

Составные измерения

Последним типом измерения штангенциркуля является составное измерение. Это измерение либо включает в себя комбинацию двух или более измерений, указанных выше, и кнопку нуля для цифровых штангенциркулей, либо немного математики для шкальных штангенциркулей. Составные измерения обычно используются для определения межосевого расстояния, остаточной толщины и сравнительных измерений. Чтобы выполнить составное измерение, измерьте свой первый размер, прежде чем снять штангенциркуль с объекта, нажмите кнопку нуля. С новым нулем сделайте второе измерение. Число, которое появляется на штангенциркуле, является разницей между двумя вашими измерениями. Если вы используете циферблат или штангенциркуль, вам придется записать и вычесть измерения, чтобы найти разницу.

Как читать штангенциркуль

Посмотрите это видео и посмотрите, как эксперт технической группы Travers Tool Курт Репшер демонстрирует, как читать штангенциркуль. Штангенциркули используются для воспроизводимой точности внутренних и внешних измерений, измерений шага и глубины. Хотя циферблатные штангенциркули не так легко читаются, как их цифровые аналоги, они очень четко отображают измерения и обычно считаются более легкими для чтения, чем традиционные штангенциркули. Дополнительным преимуществом является то, что аналоговые штангенциркули не зависят от батарей или источника питания.

Обязательно подпишитесь на наш канал YouTube, нажав кнопку ниже, и посмотрите еще много эксклюзивных видео с инструкциями, демонстрациями продуктов, распаковками и многим другим!





Из каких частей состоит штангенциркуль?



Какие виды измерений можно проводить штангенциркулем?

Существует четыре способа измерения с помощью штангенциркуля:

  1. Снаружи: Чтобы выполнить измерение снаружи, раздвиньте зажимы штангенциркуля и поместите штангенциркуль над измеряемым объектом. Сдвигайте губки до тех пор, пока они не коснутся заготовки.
  2. Внутри: Чтобы выполнить внутреннее измерение, вы должны сдвинуть штангенциркуль в закрытое положение и поместить внутренние измерительные губки (находящиеся в верхней части штангенциркуля) в пространство, подлежащее измерению. Раздвиньте губки в стороны до упора, чтобы получить внутреннее измерение.
  3. Глубина: Для измерения глубины используйте глубиномер, который выдвигается из нижней части (или дальнего конца) штангенциркуля. Прижмите основной стержень штангенциркуля к верхней части отверстия, а затем откройте штангенциркуль, пока лезвие измерения глубины не коснется дна, чтобы определить глубину измеряемого объекта.
  4. Шаг: Для определения размера шага откройте штангенциркуль и поместите скользящую губку штангенциркуля на верхнюю ступеньку заготовки. Затем откройте штангенциркуль, пока неподвижная губка не коснется нижней ступеньки.



Какие типы штангенциркулей существуют?

Существует несколько различных типов штангенциркулей:

  • 0,100 дюйма на оборот: самый популярный тип с огромным отрывом. (см. 57-015-155)
  • .200” оборот: встречается не так часто и иногда встречается на 4-дюймовых суппортах. (см. 57-015-150)
  • Метрическая система: не очень распространена в США, но очень полезна, если вы работаете с метрическими единицами измерения. (57-015-005)
  • Дробный: крайне редко, но удобно, если вам нужны штангенциркули, которые считывают дроби. (см. 57-015-064)

Примечание. Некоторые «дюймовые» штангенциркули включают миллиметры на основной шкале, но, поскольку циферблат не используется, это только приблизительное измерение.



как вы читаете измерения циферблата?

Во-первых, нам нужно знать терминологию для каждого пробела. Поскольку штангенциркули считывают три знака после запятой, правильный способ их чтения – это то, что написано в цитатах ниже.

  • 1.000″ = “один дюйм”.
  • 0,100″ = одна десятая дюйма или “сто тысячных” дюйма.
  • 0,010″ = одна сотая дюйма или “десятитысячные” дюйма.
  • 0,001″ = “одна тысячная” дюйма.
  • 0,0001″ = одна стотысячная часть дюйма или одна десятая тысячной дюйма или просто “одна десятая”.



как вы читаете штангенциркули?

Следуйте этому простому четырехэтапному процессу для считывания циферблата:
  1. ШАГ 1:  Сначала прочтите все размеры в дюймах (пример: 1 . 000 ).
    Как и на любой линейке, метре, рулетке и т. д., если это один дюйм или более, мы сначала считываем целое измерение в дюймах (или дюймах). В этом примере у нас есть один дюйм.

  2. ШАГ 2: Затем прочитайте всю десятую часть дюйма (пример: 1. 2 00 ).
    На основной шкале штангенциркуля каждый дюйм делится на десять частей, каждая из которых составляет десятую часть дюйма. После того, как вы прочитаете дюймы, обратите внимание, сколько целых десятых можно увидеть после дюйма. В этом примере у нас есть один дюйм и двести тысячных.

  3. ШАГ 3: Теперь прочитайте сотые доли (пример: 1.2 3 0 ). Стрелка делает один полный оборот вокруг циферблата за каждую десятую долю дюйма. На циферблате 100 равноотстоящих строк, и каждая десятая строка имеет двузначное число (например: 10, 20, 30 и т. д.). Прочитайте последнее число, которое проходит стрелка. В нашем примере выше это один дюйм и двести тридцать тысячных.

  4. ШАГ 4: Наконец, прочитайте тысячные (пример: 1,23 4). Подсчитайте количество строк между иглой и последним двузначным числом и добавьте их к этому двузначному числу. Результат, который мы имеем в данном примере, составляет один дюйм и двести тридцать четыре тысячных.


Штангенциркуль Технические советы:

  • Техническое обслуживание и чистка: Перед использованием аккуратно, но тщательно удалите масло, пыль и грязь со всей поверхности штангенциркуля, стараясь не повредить измерительную или эталонную поверхности.
  • Подтверждение нулевой точки: Перед измерением очистите и закройте зажимы и убедитесь, что стрелка шкалы указывает на «0» на лицевой стороне шкалы.
  • Циферблатный штангенциркуль Использование: Правильно закройте штангенциркуль на заготовке. Не допускайте попадания грязи, стружки и т. д. в стойку. В противном случае рейка и шестерня могут быть повреждены, что приведет к снижению точности и неправильной установке нуля.
  • Хранение штангенциркуля: Когда штангенциркуль не используется, храните его надлежащим образом в месте, защищенном от тепла, пыли, влаги, масла и тумана.


Хотите узнать больше о штангенциркуле?

Загрузите наше ценное руководство по правильному выбору и использованию цифровых, циферблатных и нониусных штангенциркулей. Узнайте о преимуществах и недостатках каждого из них, а также о том, какой штангенциркуль лучше всего соответствует вашим потребностям и подходит для вашего приложения. Найти информацию по:

  • Основы суппортов
  • Характеристики и правильное использование цифровых, циферблатных и нониусных штангенциркулей
  • Преимущества калиброванных штангенциркулей
  • Объяснение рейтингов защиты от проникновения (IP)

Советы и рекомендации по штангенциркулю | Современный механический цех

Опубликовано | 3 МИНУТЫ ПРОЧТЕНИЯ

Штангенциркули, которые могут быть нониусными, циферблатными или цифровыми, являются универсальными инструментами для основных измерений длины. Их можно использовать в цеху, в инспекционной комнате или даже дома любителями.

ИНЖИР. 1 — Этот датчик используется для измерения наружного диаметра.

ИНЖИР. 2 — Этот датчик используется для измерения внутреннего диаметра.

ИНЖИР. 3 — Этот датчик используется для измерения шага.

ИНЖИР. 4 — Этот датчик используется для измерения глубины.

ИНЖИР. 5. Чтобы измерить межосевое расстояние между двумя отверстиями одинакового диаметра, используйте внутренние губки для измерения диаметра одного из отверстий.

ИНЖИР. 6. Чтобы измерить расстояние между центрами двух отверстий одинакового диаметра, используйте внутренние губки для измерения расстояния между дальними поверхностями двух отверстий.

Предыдущий Следующий

Джордж Шютц

Директор прецизионных измерительных приборов, Махр Инк

Поделиться

Читать далее

  • Top Shop опирается на ответственность сотрудников для будущего успеха
  • Обработка Вопросы? Спросите нашего нового обозревателя
  • Открыть собственный механический цех? Вот совет о том, как начать с малого

Все мы знакомы с универсальностью штангенциркулей — нониусных, циферблатных или цифровых. В цеху, в контрольной комнате или даже у домашнего любителя штангенциркуль — это быстрый и простой в использовании инструмент для основных измерений длины.

Хотя штангенциркуль является универсальным инструментом, он не является одним из самых точных. Требуются навыки для позиционирования и интерпретации результатов измерений. По мере того, как пользователь развивает свое «чувство» инструмента, результаты измерений становятся более последовательными.

Даже цифровой штангенциркуль, который устраняет большую часть догадок при считывании измеренного значения, требует навыков со стороны пользователя, чтобы правильно применить инструмент к измеряемому размеру. Губки штангенциркуля должны быть квадратными или перпендикулярными детали. Их нужно крепко прижимать к детали, но не до такой степени, чтобы они отклонялись. Деталь следует держать как можно ближе к корпусу измерительного инструмента.

  1. Закройте штангенциркуль так, чтобы бранши оказались вместе, и обнулите дисплей. Затем несколько раз откройте и закройте зажимы, проверяя повторение установки нуля. Если есть разница в нескольких отсчетах, повторно обнулите и повторите попытку, пока не убедитесь, что имеется хорошее условие нуля.
  2. Измерьте деталь. Здесь оператор может влиять на измерение. Убедитесь, что штангенциркуль параллелен линии измерения (губки штангенциркуля перпендикулярны измеряемой поверхности). На детали с параллельными поверхностями это выглядит довольно просто, но для внешнего диаметра требуется больше внимания. Как и при проверке нулевого повторения, проверьте измерение, повторив его пару раз, чтобы убедиться, что измерение правильное.
  3. Если вы удовлетворены результатом измерения, снимите деталь и вернитесь назад и проверьте ноль. Как и при установке нуля, убедитесь, что это повторяется. Непреднамеренное обнуление во время измерения или загрязнение могут указывать на неповторяющееся состояние.

Как показано на рисунках с 1 по 4 выше, почти каждый, кто когда-либо использовал штангенциркуль, знаком с четырьмя основными проверками, для которых предназначен штангенциркуль: снаружи, внутри, шаг и глубина

иметь возможность производить сложные измерения. Электронный цифровой штангенциркуль можно обнулить в любой точке, поэтому вы можете использовать его для выполнения некоторых арифметических действий, необходимых для расчета результатов измерения. Например, для измерения межосевого расстояния между двумя отверстиями одинакового диаметра можно использовать следующую процедуру:

  1. С помощью внутренних губок измерьте диаметр одного из отверстий (рис. 5). Прежде чем вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
  2. Продолжая использовать внутренние кулачки, измерьте расстояние между дальними поверхностями двух отверстий (Рисунок 6). Показанием штангенциркуля будет расстояние между центрами двух отверстий.

Как и любой измерительный инструмент, к штангенциркулю следует относиться бережно и с уважением. Не используйте его для целей, для которых он никогда не предназначался (например, для разборки вещей). Протирайте его после использования и не бросайте на верстак. В случае штангенциркулей с часовым механизмом будьте особенно осторожны с грязью, которая может скапливаться на рейке и искажать измерения. Храните штангенциркуль в футляре. Если он будет там какое-то время, нанесите тонкий слой масла на губки, чтобы предотвратить коррозию.

Чаще проверяйте суппорт на износ, а также на наличие заусенцев и царапин на губках и контактных поверхностях. Простой способ сделать это — провести эталонным диском по кулачкам, проверяя износ или конусность. Штангенциркуль следует калибровать не реже одного раза в год — чаще при интенсивном использовании или при наличии нескольких пользователей одного и того же инструмента.

Штангенциркули — очень универсальный инструмент, но они подходят не для каждой работы. Как мы уже неоднократно отмечали, очень важно выбрать правильный ручной инструмент или калибр для работы. Поскольку допуски становятся все более и более жесткими, выбор правильного калибра становится очень важным. Цифровые штангенциркули обычно считываются с шагом 0,001 дюйма или 0,0005 дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
