Штангенциркуль устройство и принцип работы: принцип действия, назначение, устройство, виды штангенциркулей

alexxlab | 23.09.1989 | 0 | Разное

Цифровой штангенциркуль. Принцип работы, плюсы и минусы

Настало время, когда современному человеку уже тяжело представить свою жизнь без цифровых технологий. Они окружают нас повсюду – дома, в дороге, на работе. Производители техники и сантехники, транспортных средств, инструментов и предметов быта оснащают свои продукты «умными» электронными системами, делая нашу жизнь комфортнее, а работу легче и продуктивнее.

Цифровая «революция» не обошла стороной и рынок измерительной техники. Точнее, в области производства измерительных приборов электронные технологии стали использовать одними из первых. Ведь именно с их помощью можно добиться самого важного в данной сфере – абсолютно точных показаний.

Цифровые уровни, электронные рулетки, мультиметры, влагомеры, детекторы проводки, тестеры напряжения – рынок в изобилии насыщен измерительными приборами, оснащенными современной электроникой. В этом материале мы поговорим об электронных штангенциркулях, которые предлагаются производителями наряду с традиционными моделями для ручных измерений.

Как работает электронный штангенциркуль? Какие преимущества и недостатки этого инструмента? Стоит ли купить цифровой штангенциркуль или по старинке работать с обычным? Читайте нашу статью. Вас ждет много полезной информации.

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить. Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

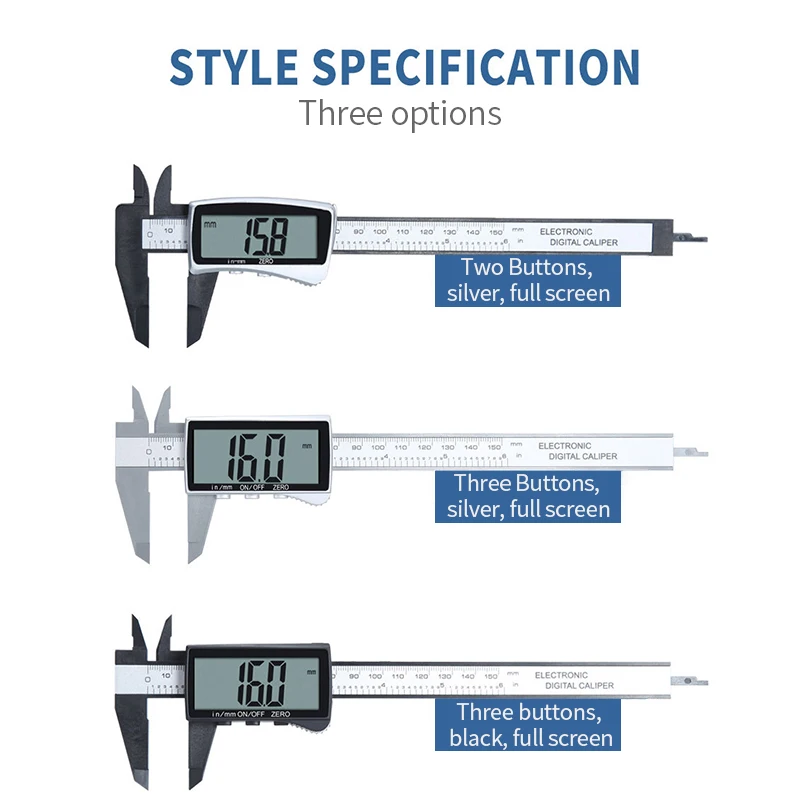

Устройство электронного штангенциркуля

У цифрового штангенциркуля, как и у механического, есть губки для определения наружных размеров, губки для определения внутренних размеров и глубиномер. Это три системы измерений, в которых работает любой штангенциркуль.

При работе с цифровым штангенциркулем не нужно тратить время на сложные расчеты. Все показания выводятся на цифровой дисплей, закрепленный на корпусе инструмента. Электронные элементы штангенциркуля нуждаются в питании. В качестве источника питания выступают обычные или аккумуляторные батареи.

На электронном блоке штангенциркуля расположены как минимум три кнопки – кнопка включения/выключения, кнопка переключения единиц измерения (миллиметры/дюймы) и кнопка сброса на ноль в любой точке измерения. Количество кнопок и функционал зависит от возможностей конкретной модели. В большинстве моделей предусмотрены также модули для беспроводной передачи данных на другие электронные устройства (например, на ПК).

Цифровой штангенциркуль — потрошим и тестируем по полной.

Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз. Как работает, почему не работает, точность и стоит ли покупать. Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1.5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать. Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.

ГОСТ 166-89 Штангенциркули.

Технические условия armtorg.ru

Штангенциркуль – инструмент для снятия точных размеров различных деталей как снаружи, так и внутри, измерения диаметров отверстий, их глубины и др. Пользуются им в различных сферах: ремонт деталей машин и различного оборудования, обработка изделий из разных материалов, строительство и т. д., когда необходимы точные данные, до десятых и даже сотых долей миллиметра. Это устройство позволяет производить такие измерения, в отличие от обыкновенной линейки или рулетки.

Назначение.

Штангенциркуль ШЦ-I с двусторонним расположением губок предназначен для измерения наружных и внутренних размеров, а также для измерения глубин. Применяется для измерений, не требующих высокой точности, абсолютным методом. Допускается оснащать штангенциркули приспособлениями или вспомогательными измерительными поверхностями для расширения функциональных возможностей (измерения высот, уступов и др.). Наружные измерения производятся с помощью нижних губок, внутренние – с помощью “острых” губок, глубина – с помощью глубиномера.
Пример условного обозначения штангенциркуля типа I с диапазоном измерения 0-150 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:

Штангенциркуль ШЦ-I-150-0,1-1

Что это такое?

Своим появлением штангенциркуль обязан в первую очередь промышленной революции XVIII-XIX веков, во время которой начался массовый переход на механизацию ручного труда и индустриализацию. Однако прототип современного измерительного инструмента, получившего широкое применение в машиностроении того периода, появился двумя веками ранее, а именно в середине XVI века. В то время в токарных мастерских на станках для резки стали начали появляться линейки, выполненные из дерева и оснащённые передвижными губками.
Чуть позже, а именно в 1631 году, математиком П. Верньером инструмент был доработан и оснащён дополнительной измерительной шкалой, позволяющей выполнять более точные измерения с минимальной погрешностью. До наших дней созданный им штангенциркуль дошёл практически в неизменённом виде и в профессиональных кругах получил расхожее название «колумбик».

Термин появился в советские времена, когда главным производителем и поставщиком измерительной техники на внутренний рынок была .

Сегодня главное назначение штангенциркуля состоит в выполнении высокоточных замеров, которые могут быть произведены как внутри измеряемых объектов, так и снаружи. Кроме того, он применяется для замера глубин отверстий, ступеней и криволинейных элементов. Инструмент просто необходим для измерения внешних и внутренних диаметров предметов круглой и цилиндрической форм, таких как болты и гайки, и для определения внутренних параметров канав, углублений и щелей. Принцип работы колумбика заключается в определении размера методом движения специальной измерительной рамки, свободно перемещающейся вдоль штанги, с нанесённой на неё шкалой.

Технические характеристики.

Штангенциркули изготавливаются из углеродистой или нержавеющей стали, с дюймовой и метрической шкалой. Штангенциркули изготавливаются двух типов по виду стопорения: со стопорным винтом и курковым механизмом. Штангенциркули ШЦ-I по ISO 9002 изготавливаются из углеродистой с хромовым покрытием и нержавеющей стали, со значением отсчёта по нониусу 0,05 мм и 0,1 мм, 1 и 2 классов точности, с дюймовой и метрической шкалами. Твёрдость измерительных поверхностей инструментальной и конструкционной стали не менее 51,5 HRC.

Технические характеристики приведены в таблице 1.

Таблица 1 — Технические характеристики штангенциркулей ШЦ-I

Модель	Пределы измерения, мм (дюйм)	Цена деления нониуса, мм (дюйм)	Погрешность измерений, мм		Габариты, мм	Масса, кг
			I класс	II класс
ШЦ-I-125-0,1	0-125 (0-5”)	0,1 (1/128”)	±0,05	±0,1	205×80×15	0,14
ШЦ-I-125-0,02	0-125	0,02	±0,02	—	205×80×15	0,14
ШЦ-I-125-0,05	0-125 (0-5”)	0,05 (0,001”)	±0,05	—	205×80×15	0,14
ШЦ-I-150-0,1	0-150 (0-6”)	0,1 (1/128”)	±0,05	±0,1	235×80×15	0,17
ШЦ-I-150-0,02	0-150	0,02	±0,02	—	235×80×15	0,17
ШЦ-I-150-0,05	0-150 (0-6”)	0,05 (0,001”)	±0,05	—	235×80×15	0,17
ШЦ-I-200-0,1	0-200 (0-8”)	0,1 (1/128”)	±0,05	±0,1	285×95×15	0,41
ШЦ-I-200-0,02	0-200	0,02	±0,02	—	285×95×15	0,41
ШЦ-I-200-0,05	0-200 (0-8”)	0,05 (0,001”)	±0,05	—	285×95×15	0,41
ШЦ-I-250-0,1	0-250 (0-10”)	0,1 (1/128”)	±0,05	±0,1	335×110×15	0,55
ШЦ-I-250-0,02	0-250	0,02	±0,02	—	335×110×15	0,55
ШЦ-I-250-0,05	0-250 (0-10”)	0,05 (0,001”)	±0,05	—	335×110×15	0,55

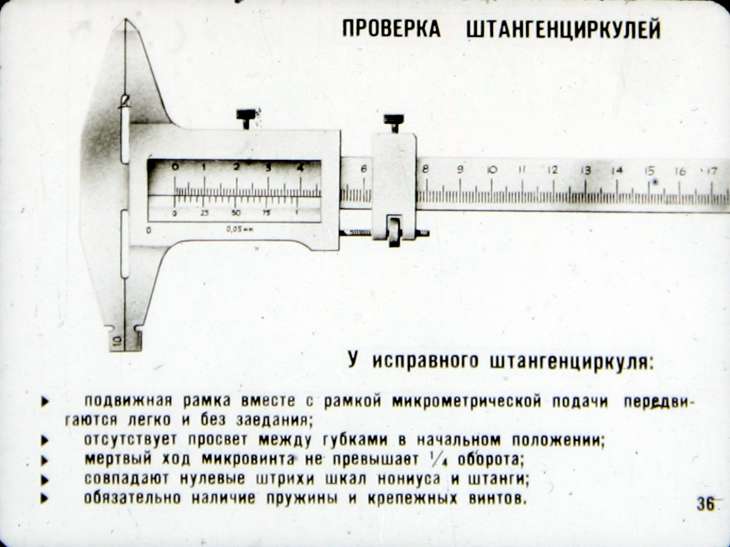

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Устройство и принцип работы.

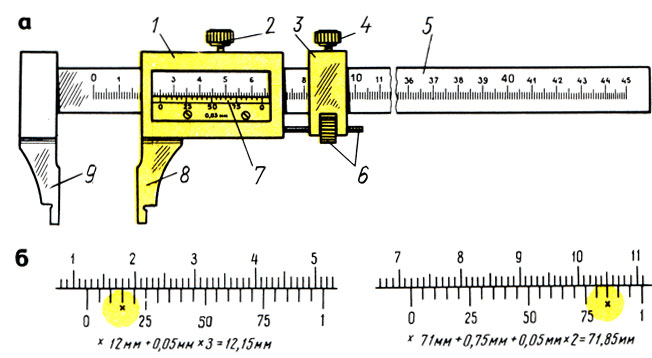

5.1. Штангенциркуль имеет две шкалы и микровинтовое устройство для тонкой регулировки рамки. Основная шкала нанесена на штанге с делениями через 1 мм, вторая шкала – на нониусе, который закреплен на рамке. Фиксация рамки производится при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.

5.2. Наружные размеры измеряются при помощи нижних губок. Верхние губки применяются для измерения внутренних размеров. Для разметочных работ используются обе пары губок.

5.3. Отсчет размеров производится методом непосредственной оценки совпадения деления шкалы с делениями нониуса.

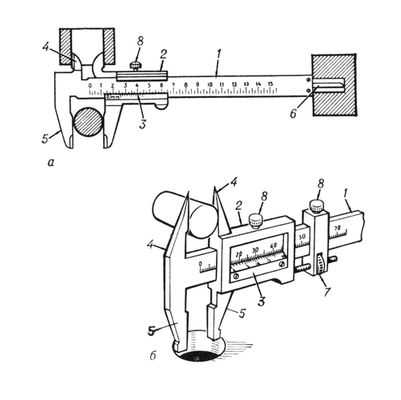

Рис.1. Схема измерения

5.4. Измерение с помощью штангенциркуля различных элементов конструкции (диаметров отверстия или вала, межцентрового расстояния, глубины отверстия и т. п.) проводят следующим образом: при отстопоренном винте 5 перемещают по штанге 1 нониус 6, приводят в соприкосновение с поверхностями измеряемых деталей измерительные поверхности штанги и нониуса 2 и 3 или соединенного с нониусом измерительного стержня 7. В этом положении необходимо застопорить рамку нониуса 6 винтом 5 и снять отсчет со шкалы прибора.

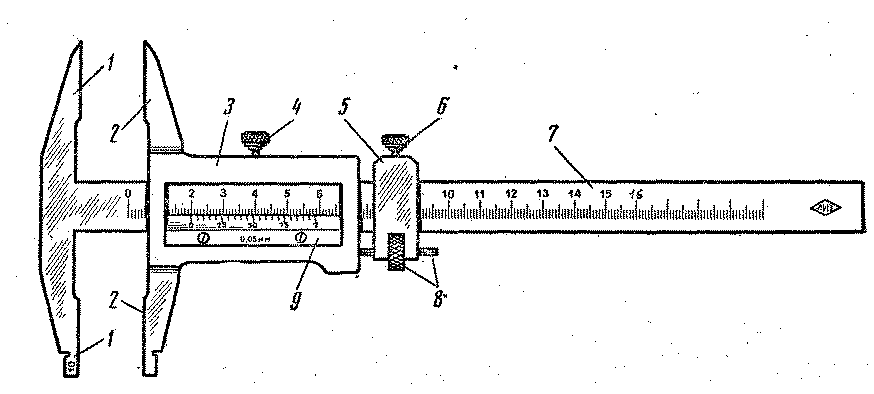

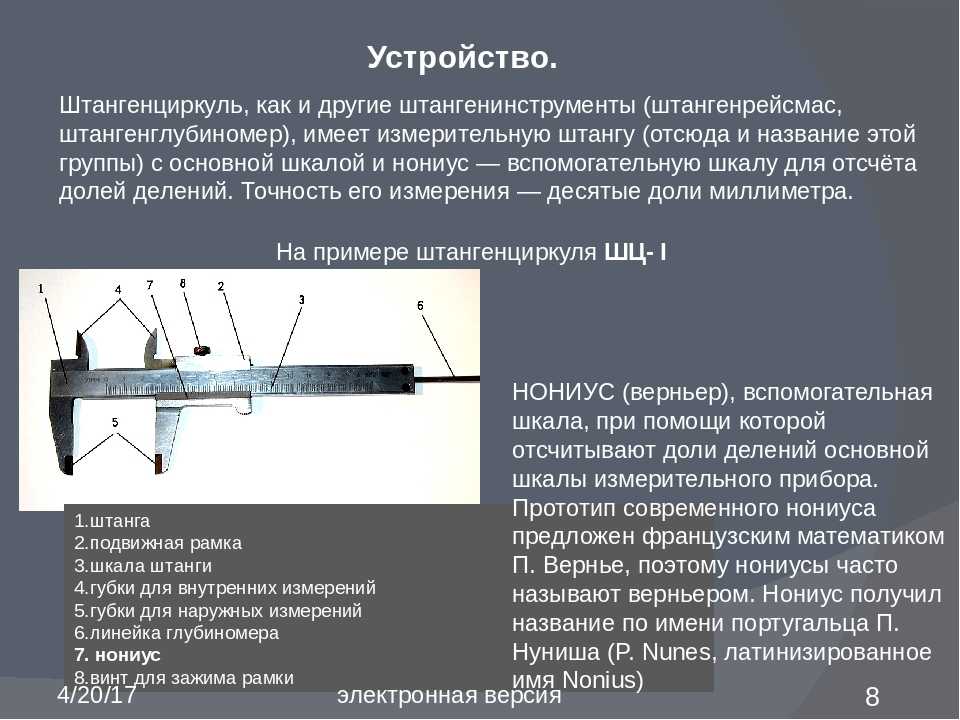

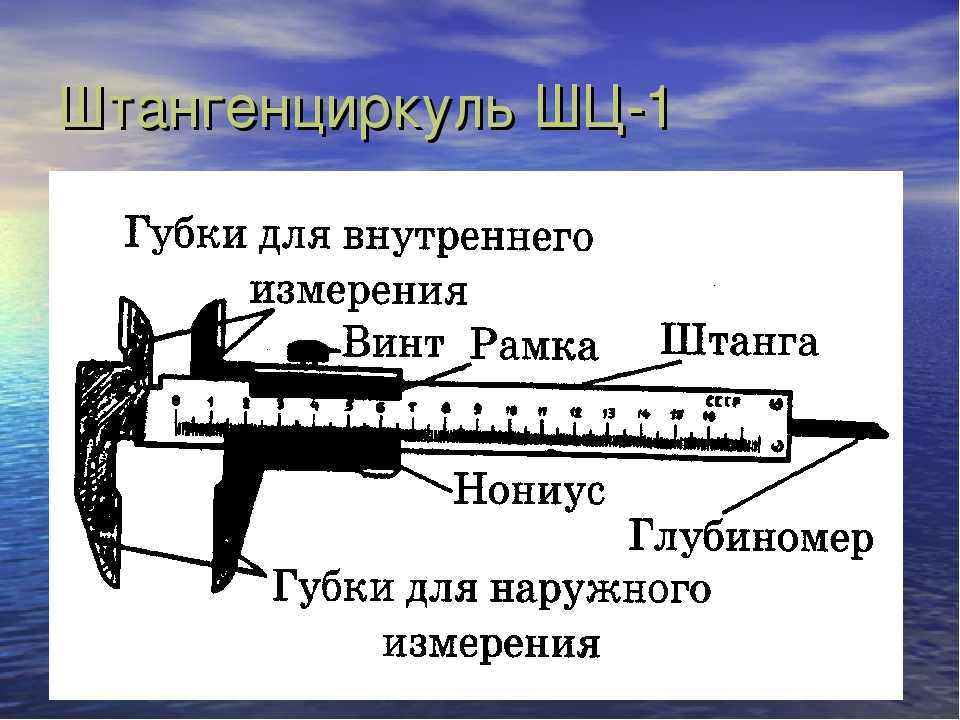

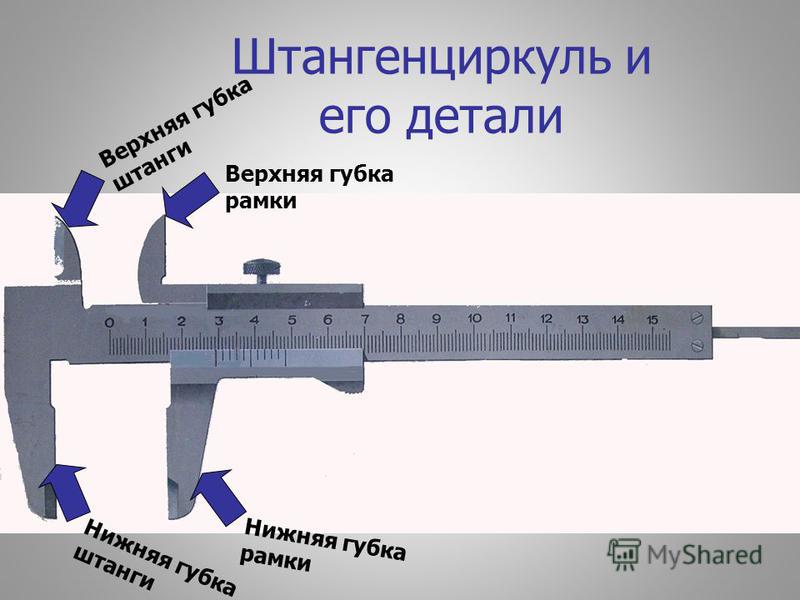

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
4. Винт стопорный или зажимный. Он требуется для фиксации планки.
5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Порядок работы и техническое обслуживание.

8.1. В процессе работы и по окончании ее протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.

8.2. По окончании работы нанести на поверхности штангенциркуля тонкий слой любого технического масла и поместить в футляр.

8.3. В процессе эксплуатации не допускать грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.

Как проводятся измерения

Принцип работы, как и устройство, штангенциркуля не имеет особых сложностей. Губки разводят, двигая нониус по основной штанге, если проводятся наружные измерения. В случае с внутренними измерениями следует проделать обратную операцию. Губки сводят вместе, затем постепенно разводят, пока они не упрутся во внутренние края отверстия.

Итак, предположим, требуется узнать точный размер детали, используя стандартный штангенциркуль с глубиномером. На рисунке ниже покажем процесс измерений: слева губки для наружных измерений зажимают деталь, размер которой требуется узнать, справа показаны основная и нониусная шкалы, деления которых и составят результат измерений.

После зажима детали необходимо зафиксировать рамку винтом. Сначала надо подсчитать, сколько получилось целых миллиметров. Найдите на шкале штанги тот штрих, что расположен максимально близко к нулю на нониусе. На рисунке он показан первой верхней стрелкой. Это значение – в данном случае 13 мм – надо запомнить или записать. Дальше высчитываются доли миллиметра. Теперь уже на нониусе нужно отыскать штрих, ближайший к нулю, который одновременно совпадает со штрихом на шкале штанги. На рисунке этот штрих обозначен второй верхней стрелкой. Далее определяем его порядковый номер – это 21. Затем эту цифру умножаем на цену деления нониуса. В приведенном примере она равна 0,01 мм. Теперь остается лишь определить точное значение, показанное штангенциркулем, – для этого нужно суммировать целое число с долями. Полученный результат – 13,21 мм.

Безусловно, если у вас в руках цифровой или циферблатный инструмент, процедура измерений упрощается. Если же вы только собираетесь приобрести устройство, открывайте рубрику на нашем сайте и присматривайте подходящую модель: штангенциркуль с цифровым отсчетным устройством, циферблатом или нониусом. Поверьте, там есть из чего выбрать! Чтобы сделать заказ, воспользуйтесь формой онлайн или свяжитесь по телефону с менеджером.

READ Что такое струбцина?

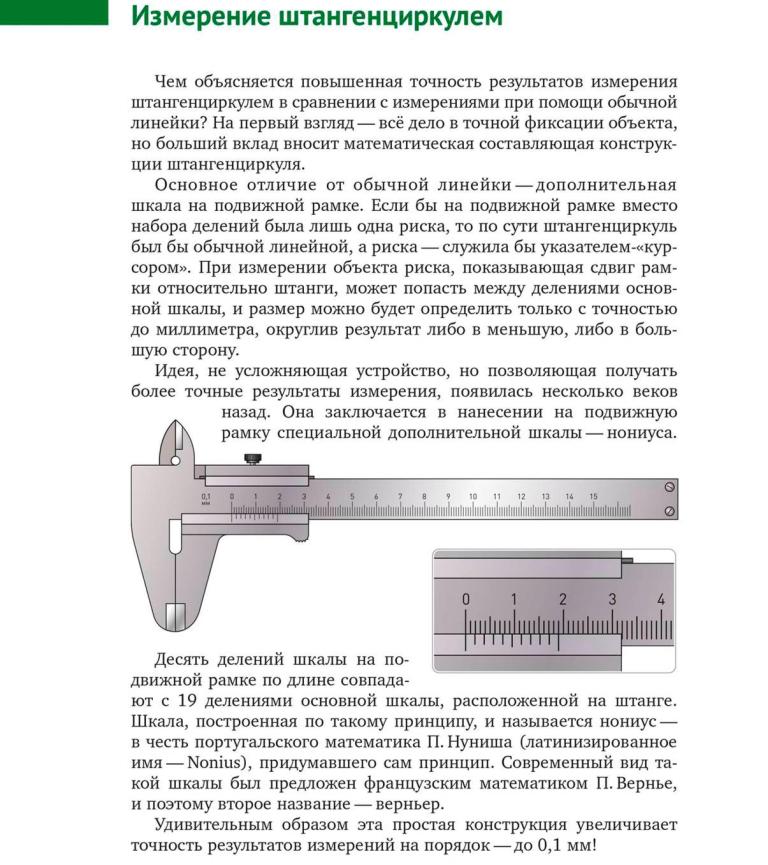

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Читайте также:  Термообработка стали 45, 40х, 20, 30хгса, 65г, 40, 40хн, 35, и стали 20х13

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.

Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.

Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Статьи

8-812-309-89-91

Обратный звонок

Ваш регион: Москва Изменить	Товаров в корзине нет.

Дата публикации: 26 Декабря 2014

Цифровой штангенциркуль — инструмент, который необходим любому специалисту, занимающемуся точными измерениями и разметкой деталей. Этот прибор похож на своих предшественников — штангенциркуль с нониусом и циферблатный штангенциркуль, однако более прост и удобен в использовании и обладает расширенными, по сравнению со

стандартными, возможностями.

С ним справится даже начинающий инженер или слесарь.

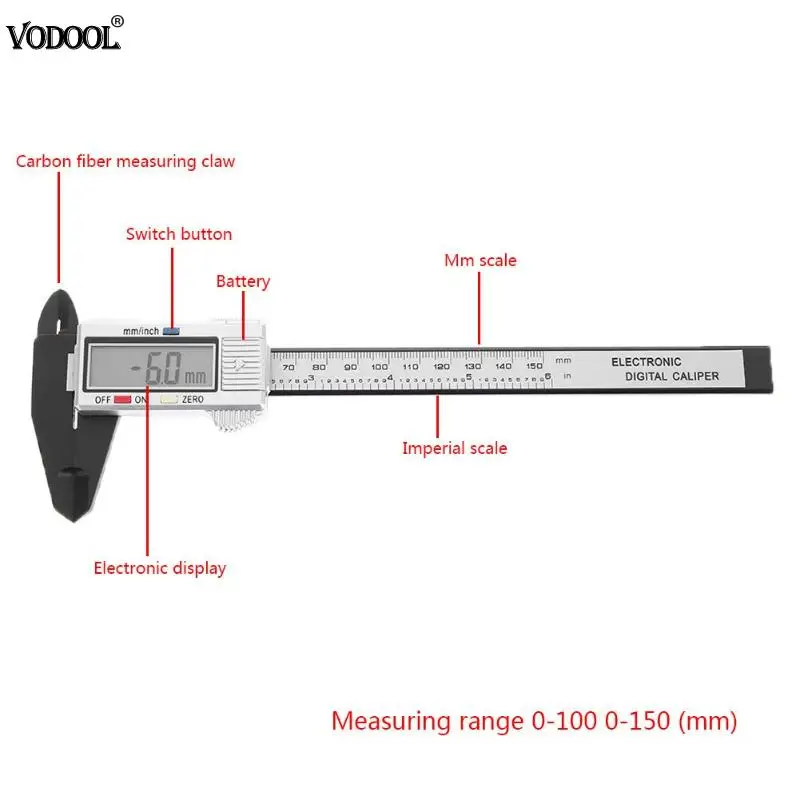

Устройство и принцип работы цифрового штангенциркуля

Конструкция цифрового штангенциркуля отличается от конструкции обычного разве что наличием на корпусе прибора электронного индикатора с дисплеем снаружи и электронной начинкой внутри (микросхемой, ёмкостные датчиками перемещения и элементом питания).

Как правило, имеются также три кнопки: on/off (включение/выключение), mm/inch (переключение с одной единицы измерения на другую) и кнопка zero (отвечает за обнулении значений). Конечно, в зависимости от фирмы-производителя внешний вид и набор функций могут быть различными. В остальном же электронный штангенциркуль похож на обычный: имеет две пары губок для измерения внешнего и внутреннего диаметров, подвижную рамку и винт для её зажима, штангу со шкалой и глубинометр. Сам прибор сделан из нержавеющий стали, а корпус электронного индикатора — из пластика.

Благодаря цифровой составляющей прибор имеет разрешение 10 мкм с точностью до 30 мкм, что значительно повышает качество замеров. Удобство в использовании цифрового штангенциркуля заключается в том, что не нужно считывать показания со шкалы нониуса, а затем искать совпадение рисок — для того чтобы увидеть измеренное значение в любой выбранной единице измерения, достаточно взглянуть не дисплей.

Назначение электронного штангенциркуля

Электронный штангенциркуль применяется так же, как и обычный: для измерения внешних и внутренних размеров и глубины отверстий и выступов. Однако по сравнению с механическим, цифровой прибор способен настраиваться на ноль в любой точке шкалы, благодаря чему удобно наблюдать отклонения на каждом участке проводимого измерения. Этот измерительный прибор подключается к компьютеру, что облегчает передачу, хранение и обработку данных.



Дополнительные возможности электронного штангенциркуля

Цифровые штангенциркули позволяют легко справиться со множеством задач, которые невозможно или очень сложно выполнить при помощи обыкновенного инструмента.

✓  Перевод результатов измерений из миллиметров в дюймы и обратно

Исторически сложилось так, что даже после перехода на метрическую систему измерений некоторые продукты, к примеру, водопроводные трубы, изготавливаются по размерам в дюймах, а не в миллиметрах. Более того, зачастую импортируемая в Россию и страны СНГ продукция выпускается в странах, не перешедших на метрическую систему (США, Сент-Люсия, Либерия, Бирма и др.), соответственно, абсолютно все размеры приводятся в дюймах.

Безусловно, не составляет труда пересчитать размеры из миллиметров в дюймы и обратно, однако когда требуется производить подобные операции в уме десятки раз на дню, есть вероятность ошибки. Данная проблема решается либо при помощи специальных конвекторов, либо при помощи электронного штангенциркуля — для перевода из одной системы измерения в другую достаточно нажать кнопку mm/inch на корпусе прибора.



✓  Сравнительный анализ деталей

Нередко появляется необходимость сравнить размеры сходных, однотипных деталей. Например, в случае если имеется эталон или деталь, выполненная с устраивающим производителя качеством, которую планируется использовать в качестве эталона — для контроля за другими однотипными деталями.

Алгоритм действий для проведения сравнительного анализа такой: нужно измерить одну деталь (эталон), затем обнулить результат, нажав кнопку Zero, а после чего измерить и вторую деталь. Так вы получите результат отклонения второй и последующих деталей от эталона.



✓  Сравнение соединяемых деталей

При соединении двух деталей, например, вала с отверстиемЫ, часто приходится производить подгонку деталей. Чтобы выяснить, насколько и как необходимо доработать детали, можно тоже воспользоваться цифровым штангенциркулем.

Достаточно измерить одну из деталей (допустим, вал) наружными губками штангенциркуля, затем обнулить результат при помощи кнопки Zero, а далее измерить отверстие второй детали внутренними губками, как показано на рисунке.





Отрицательное значение на дисплее даст величину, на которую нужно доработать размер вала для подгонки соединения с другой деталью.



✓  Измерение недоступной толщины

Некоторые размеры деталей в силу конструктивных особенностей штангенциркулей невозможно измерить, если, конечно, не пользоваться набором дополнительных колков. Однако можно вполне обойтись и без него.

Для этого сначала необходимо замерить размер детали внешними губками, обнулить результат, а затем измерить её полость глубиномером. Показания на дисплее укажет на значение толщины основания по отрицательной шкале.



✓  Измерение межцентрового расстояния

В некоторых случаях требуется измерить межцентровое расстояние между осями двух равных отверстий на детали. Чтобы измерить эту величину, нужно сначала измерить диаметр отверстия, после чего обнулить результат.

Последний шаг — измерение расстояние от одного отверстия до другого, как показано на рисунке.

Полученное значение на дисплее и будет межцентровым расстоянием.



✓  Проведение трудных измерений

Иногда при измерениях в труднодоступных местах нет возможности считать с дисплея показания. В этом случае нужно провести необходимое измерение, затем обнулить показания прибора, нажав кнопку Zero. После этого надо свести губки штангенциркуля вместе и считать полученный результат — значение по отрицательной шкале.



Приведенные выше примеры наглядно демонстрируют новые возможности измерений цифровыми штангенциркулями. Примечательно, что при достаточной смекалке можно обойтись без дорогих измерительных приборов, приспособив электронные штагенциркули для измерения размеров сложных деталей.



Связанные товары:  202040.3
Связанные разделы:  Штангенциркули ШЦЦ цифровые

Возврат к списку

Выбор региона

Заказ обратного звонка

Ваше имя

Телефон

Спасибо за ваше обращение!
Наш оператор свяжется с вами в течение 5 минут.

Ok

Заявка на покупку товара

Заполните форму быстрого заказа, наши менеджеры скоро свяжутся с вами

Ваше имя

Я представитель юридического лица

Спасибо за ваше обращение!
Наш оператор в скором времени свяжется с вами.

Ok

Нониусный штангенциркуль Принцип работы – StudiousGuy

Человеческая способность измерять вещи играет заметную роль в нашем эволюционном процессе. Другими словами, способность отображать наши наблюдения и опыт в количествах — одна из самых фундаментальных структур, описывающих динамику современного мира. Исторические данные, относящиеся ко временам сельскохозяйственной революции, позволяют предположить, что длина, вероятно, была одним из самых ранних измерений, которые, возможно, пытались сделать люди. Люди внесли несколько изменений в количественную оценку длины с переходом от кочевых группировок к хорошо цивилизованному обществу. Сегодня для правильного измерения длины с точностью до миллиметра можно удобно использовать несколько приборов для измерения длины, таких как измерительная шкала, измерительная лента, измерительная рейка и т. д. Чтобы правильно измерить длину до доли миллиметра, деление должно быть дополнительно разделено, что нелегко осуществить за пределами определенного предела, поскольку трудно четко увидеть более мелкие деления. Здесь применим штангенциркуль. Это удивительный измерительный инструмент, который может измерять длину с точностью до 1/10 или 1/100 миллиметра. Например, если кому-то нужно измерить диаметр проволоки или внутренние и внешние размеры полой трубы, это можно легко сделать штангенциркулем, а не линейкой. Штангенциркуль был изобретен французским математиком Пьером Вернье в 1631 году. Хотя штангенциркули в основном используются для измерения небольших размеров, они изначально были разработаны для инструментов для измерения углов, таких как астрономические квадранты. Давайте попробуем понять, как работает штангенциркуль.

Указатель статей (щелкните для перехода)

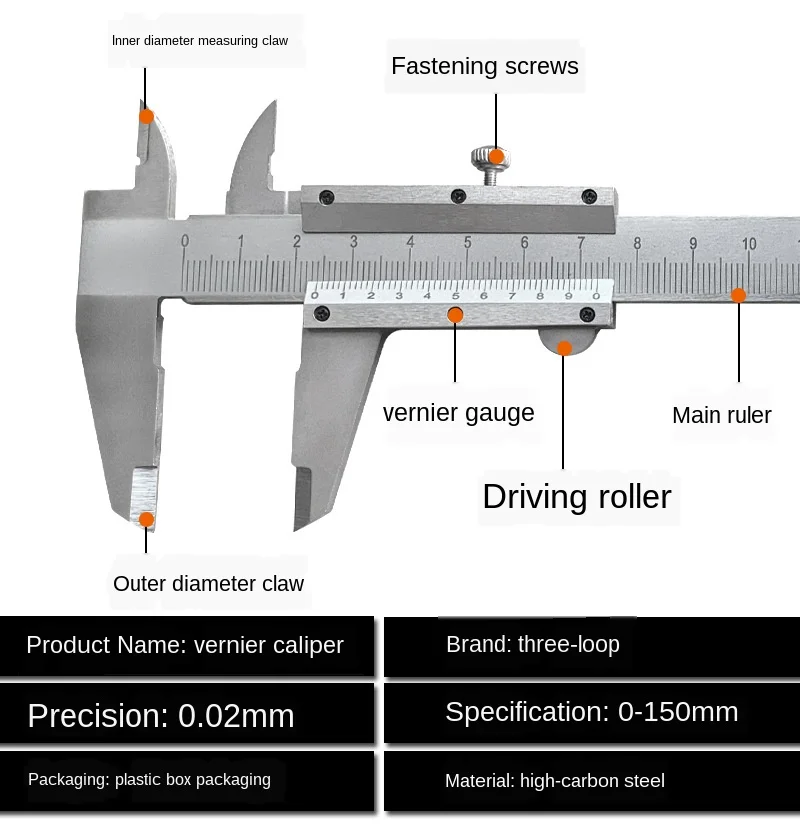

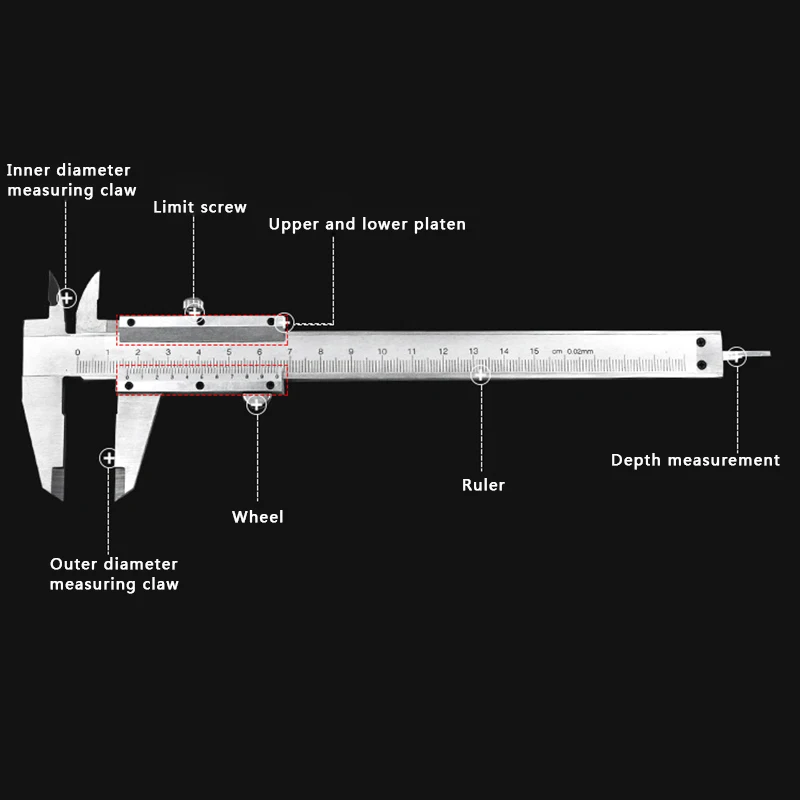

Компоненты штангенциркуля

• Основная шкала: Основная шкала состоит из стальной металлической полосы, проходящей вдоль корпуса штангенциркуля. Он измеряется либо в сантиметрах и миллиметрах, либо в дюймах, в зависимости от типа единиц измерения, для которых он предназначен. В единицах СИ наименьший размер основной шкалы обычно составляет 1 мм. Когда две губки соприкасаются друг с другом, ноль основной шкалы и ноль шкалы нониуса должны совпадать. Если оба нуля не совпадают, будет ошибка положительного или отрицательного нуля.

• Нониусная шкала: Нониусная шкала скользит по полосе. Фиксируется фиксатором в любом положении. По шкале Вернье 0,9 см делится на десять равных частей. Шкала нониуса является определяющим компонентом штангенциркуля, в честь которого она и названа. Штангенциркуль представляет собой меньшую шкалу, прикрепленную к основной шкале, и может перемещаться вдоль основной шкалы при открывании или закрывании губок.
  Нониусная шкала обеспечивает точность измерения основной шкалы путем дальнейшего деления наименьшего показания основной шкалы на приращения. В метрическом штангенциркуле шкала нониуса разделена на 50 делений, каждое из которых соответствует 0,02 мм.

• Внешние измерительные губки: Внешние губки помогают измерять внешние размеры объекта. Они присутствуют на нижней стороне штангенциркуля, поэтому их также называют нижними губками. Один зуб челюсти прочно прикреплен к основной шкале и не двигается, а другой прикреплен к подвижной нониусной шкале. Они предназначены для плотного удержания объекта, внешние размеры которого, например, длину, диаметр или ширину, необходимо измерить.

• Внутренние измерительные губки: Внутренние губки используются для измерения внутренних размеров объекта. Они присутствуют на верхней стороне штангенциркуля и меньше по размеру, чем внешние измерительные губки. Подобно нижним, или наружным, измерительным губкам, они также имеют один неподвижный зуб, прикрепленный к основной шкале, а подвижный — к нониусной шкале. Челюсти помещаются внутрь измеряемого пространства, а затем открываются до тех пор, пока не коснутся краев, чтобы снять показания.

• Фиксатор или стопорный винт: Стопорный винт используется для фиксации положения зажимов после того, как объект установлен правильно, чтобы можно было снимать показания, не нарушая положения.

• Винт с накатанной головкой: Винт с накатанной головкой расположен в нижней части нониуса. Его цель состоит в том, чтобы предоставить пользователю возможность легко перемещать челюсти и регулировать положение челюстей и стержня глубины, сохраняя при этом прочный захват объекта.

• Стержень глубины:  Стержень глубины — еще одна полезная функция штангенциркуля, которую можно использовать для измерения глубины определенных сосудов. Он представляет собой тонкий стержень, расположенный на конце основной шкалы. Для измерения глубинной рейкой край основной шкалы помещают на верхнюю поверхность сосуда (отверстие), а затем открывают губки до касания стержнем нижней поверхности сосуда и снимают показания как обычно. .

Принцип работы штангенциркуля

Штангенциркули работают по основному принципу совмещения измерительных отметок на нониусной шкале и основной шкале. Когда определенная отметка на нониусной шкале точно совпадает с отметкой на основной шкале для конкретного объекта, размеры которого измеряются, значение показания нониусной шкалы добавляется к показанию основной шкалы, чтобы получить десятичное значение показания в миллиметры. Прежде чем мы поймем, как это работает на практике, давайте разберемся со значением нескольких терминов, которые являются необходимыми величинами при измерении штангенциркулем.

• Деления основной шкалы: Деления основной шкалы (MSD) относятся к делениям между двумя последовательными отметками на основной шкале штангенциркуля. Предположим, что между отметками 0 и 1 см на нониусной шкале есть 10 делений, тогда наименьшее значение, которое мы можем измерить только с помощью основной шкалы, составляет 1 мм (1/10 см).

• Деления нониусной шкалы : Деления нониусной шкалы (VSD) относятся к делениям, расположенным между двумя последовательными отметками на нониусной шкале. Нониусная шкала устроена таким образом, что ее деления расположены на постоянной доле фиксированной основной шкалы. Другими словами, 10 делений нониуса точно не совпадают со всеми 10 делениями основной шкалы.

• Наименьшее количество:  Проще говоря, наименьшее количество (LC) — это наименьшее значение, которое можно измерить с помощью данной шкалы. Например, упомянутая выше основная шкала сама по себе может обеспечить наименьшее измерение только до 1 мм. Важно отметить, что нониусная шкала сама по себе не может дать каких-либо измерений, поскольку она является вспомогательной шкалой, которая обеспечивает точность визуально оцениваемого измерения между двумя делениями основной шкалы.

• Счетчик нулевых ошибок:  Счетчик нулевых ошибок определяется как состояние, при котором измерительный прибор регистрирует показание, когда его не должно быть. В случае с нониусным штангенциркулем ошибка нуля возникает, когда нулевое значение на основной шкале не совпадает с нулевым значением на нониусной шкале. Когда нулевое значение шкалы нониуса немного ближе к числу больше нуля на основной шкале, это называется положительной ошибкой нуля; в противном случае это отрицательная нулевая ошибка. Например, если ноль на скользящей шкале совпадает с 1 мм на фиксированной шкале, то у штангенциркуля есть положительная погрешность нуля +1 мм.

Как проводить измерения на штангенциркуле

Для простоты будем считать, что штангенциркуль не имеет погрешности нуля, т. помещается между внешними измерительными губками. Предположим, что 10 делений нониуса соответствуют только 9 делениям основной шкалы (рис. А). Также наименьший отсчет основной шкалы составляет 1 мм. Чтобы вычислить наименьший счет нониуса, т. е. сколько стоит одно деление на нониусе, выполните следующие действия:

Рисунок A

10 VSD = 9 MSD или 9 мм

1 VSD = 0,9 мм

Таким образом, минимальное измерение, которое можно выполнить с помощью комбинации этих двух шкал, — это разница между ними. 0,1 мм ищите наилучшие совпадающие отметки на обеих шкалах. Умножьте число, указанное на наилучшей совпадающей строке нониусной шкалы (VSR), на наименьшее значение и прибавьте это значение к показанию основной шкалы (MSR). Это даст наблюдаемое измерение.

Наблюдаемое измерение = MSR + LC × VSR

Если есть положительная погрешность нуля в штангенциркуле, вычтите ее из наблюдаемого измерения, чтобы получить истинное измерение. Наоборот, если ошибка нуля отрицательна, добавьте ее к наблюдаемому измерению.

Истинное измерение = MSR + LC × VSR ± ошибка нуля0010 Ошибка параллакса является одним из наиболее распространенных типов ошибок, связанных с аналоговыми измерительными приборами. Выражение «параллакс» происходит от греческого слова «parallaxis», что означает «изменение». Когда объект просматривается под углом, возникает ошибка параллакса. Это приводит к тому, что предмет кажется немного в другом месте, чем он есть на самом деле, что может привести к неправильному чтению измерительной шкалы. Наблюдатель должен расположить свое зрение прямо над шкалой при снятии показаний Главной шкалы и Вернье-совпадения, чтобы устранить эту ошибку.

• Важно убедиться, что все показания, снятые во время измерения, представлены в одной и той же системе единиц. Например, в системе MKS длина, вес и время измеряются в единицах метра, килограмма и секунды соответственно, тогда как в системе СГС для этих же единиц используются сантиметр, грамм и секунда. Если какие-либо измерения проводятся в другой системе, их следует преобразовать в соответствующие единицы перед использованием в каких-либо расчетах.

• Прежде чем делать какие-либо наблюдения, важно найти нулевую ошибку. Это можно сделать, сведя две губки вместе и убедившись, что нулевое значение на обеих шкалах совпадает. Если нет, то в расчеты следует включить требуемую поправку.

• Для обеспечения надежного захвата объекта губками следует использовать стопорный винт.

Представлен новый электронный журнал штангенциркуля корпуса для обнаружения коррозии | Журнал нефтяных технологий

Пропустить пункт назначения навигации

01 августа 1966 г.

Дж. М. Эдвардс;

S.G. Stroud

J Pet Technol 18 (08): 933–938.

Номер бумаги: SPE-1327-PA

https://doi.org/10.2118/1327-PA

История статьи

Опубликовано в Интернете:

01 августа 1966 г.

Получено:

01 августа 1966 г.

Принято:

01 августа 1966 г.

• Разделенный экран
• PDF
• Цитировать
  • Посмотреть эту цитату
  • Добавить в менеджер цитирования
• Делиться
  • MailTo
  • Твиттер
  • LinkedIn

• Получить разрешения

• Поиск по сайту

Citation

Эдвардс, Дж. М. и С. Г. Страуд. «Представлен новый электронный журнал обсадной колонны для обнаружения коррозии». J Pet Technol 18 (1966): 933–938. doi: https://doi.org/10.2118/1327-PA

Скачать файл цитаты:

• Рис (Зотеро)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• КонецПримечание
• РефВоркс
• Бибтекс

панель инструментов поиска

Расширенный поиск

Abstract

Электронный штангенциркуль – это новый инструмент, который измеряет внутренний диаметр трубы в скважине и регистрирует кривую на поверхности. С помощью инструмента для осмотра обсадной колонны журнал штангенциркуля определяет, произошла ли потеря металла или повреждение обсадной колонны внутри или снаружи. Представлен ряд полевых примеров с предлагаемыми интерпретациями.

Введение

В дополнение к журналу осмотра обсадной колонны введен электронный журнал кавернометрии. Поскольку протокол осмотра обсадной колонны измеряет толщину стенки, вскоре стало очевидно, что необходимо использовать сопутствующий инструмент, который будет работать одновременно с журналом осмотра обсадной колонны и записывать внутренний диаметр трубы. Была предпринята попытка запустить пальчиковый штангенциркуль, но она оказалась неудовлетворительной. В этом документе описывается работа инструмента и процедура интерпретации, определенная лабораторными и полевыми примерами.

Принцип работы

В электронном кавернометре (рис. 1) используется бесконтактный инструмент, который измеряет и записывает внутренний диаметр трубы. корпус или трубка. Измерительная система чрезвычайно чувствительна и может обнаруживать небольшие отклонения внутреннего диаметра. Электронный измеритель обсадной колонны может работать отдельно или одновременно с инструментом для осмотра обсадной колонны, и на него не влияет скважинный флюид. Инструмент использует электронный принцип для измерения внутреннего диаметра металлической трубы, а полученное показание является мерой среднего внутреннего диаметра трубы на длине 1 или 2 дюйма, в зависимости от размера инструмента. Успешные лаги можно зафиксировать по накипи, парафину или цементу, прилипшим к внутренней поверхности трубы. Бревно особенно чувствительно при обнаружении вертикальных разрывов или трещин из-за нарушения непрерывности электрического тока вдоль внутренней поверхности трубы. Отверстия размером 3/4 дюйма. Диаметр для размеров корпуса и 1/2 дюйма. диаметр для размеров труб определяется лабораторными и полевыми исследованиями. Калибровка выполняется с помощью гильз обсадных труб, в которых прецизионно расточены до точного внутреннего диаметра. Калибровка по двум точкам обеспечивает точность и воспроизводимость журналов. Сама кривая является линейной и представлена ​​в масштабе 0,025 дюйма/1/4 дюйма. разделение. Электронные инструменты для измерения обсадной колонны всех размеров имеют длину около 10 футов, рассчитаны на температуру до 350°F и давление до 18 000 фунтов на кв. дюйм. Конструкция и работа инструментов таковы, что удовлетворительные результаты могут быть получены с любым типом скважинного флюида. В таблице 1 указаны размеры электронных инструментов для измерения обсадной колонны и инструментов для осмотра обсадной колонны, доступных в настоящее время в нефтегазовой промышленности.

Оборудование

Скважинный инструмент показан на рис. 1. В верхней и нижней частях инструмента используются центрирующие пружины для минимизации износа корпуса инструмента. Его можно запускать отдельно или одновременно с инструментом для осмотра обсадной колонны, который измеряет толщину стенки обсадной колонны. Наземное записывающее оборудование включает обычный ленточный самописец в блоке каротажа. Журнал обычно записывается в масштабе 5 дюймов/100 футов.

Интерпретация

На рис. 2 показан типичный одновременный журнал электронного кавернометра и журнал осмотра обсадной колонны диаметром 7 дюймов и 23 фунта. Толщина стенки, измеренная прибором для осмотра обсадной колонны, показана справа. Обсадные муфты указаны на глубине 3 527 и 3 570 футов.

JPT

P. 933ˆ

Ключевые слова:

целостность ствола скважины, Дизайн ствола скважины, инструмент проверки, Химия производства, разведка и добыча нефти и газа, Журнал суппорта, резкое отклонение, конструкция корпуса, журнал запуска, толщина стенки

Предметы:

Обсадные и цементные работы, Конструкция корпуса, Оценка пласта и управление, Анализ каротажа в необсаженном/обсаженном стволе

Этот контент доступен только в формате PDF.

Детали, Принцип, Формула, ЖХ, Диапазон, Разрешение, Применение [PDF]

Актуальные темы

Штангенциркуль используется для измерения размеров данного образца, таких как диаметр (внешний диаметр и внутренний диаметр), длина и глубина, и т. д. очень точно, поэтому его также называют прецизионным измерительным прибором.

На прошлом уроке мы обсудили концепции угловых и линейных измерений, а в сегодняшней статье мы подробно обсудим штангенциркуль.

Изобретение штангенциркуля:

Он был изобретен французским математиком Пьером Вернье в 1631 году.

Детали штангенциркуля:

Штангенциркуль состоит из следующих частей:

1. Внешние губки: Используется для измерения внешних размеров объектов.
2. Внутренние губки: Используется для измерения внутренних размеров объектов.
3. Зонд для измерения глубины : Используется для измерения глубины объектов.
4. Основная шкала (см).
5. Основная шкала (дюймы).
6. Шкала нониуса (см).
7. Нониусная шкала (дюймы).
8. Фиксатор: Используется для блокировки подвижной части.

Принцип работы штангенциркуля:

Штангенциркуль — это прецизионный измерительный инструмент, который используется для измерения длины, глубины и диаметра данного образца.

Ниже приводится подробное описание штангенциркуля.

• Штангенциркули – это не что иное, как губки, которые используются для фиксации данного компонента.
• Он состоит из двух челюстей: верхней челюсти и нижней челюсти.
• Верхние губки используются для измерения внутреннего диаметра данного образца, тогда как нижние губки используются для измерения внешнего диаметра данного образца.
• Состоит из двух весов. Одна из них — основная шкала, а другая — шкала нониуса. Обе эти шкалы измеряются как в дюймах, так и в миллиметрах.
• Стопорный штифт используется для затягивания губок заданного размера.

Как измерить глубину данного образца?

Зонд для измерения глубины используется для измерения глубины заданного образца.

Как проверить любое измерение?

• Для расчета размеров данный образец помещается между двумя губками. Одна челюсть неподвижная, а другая подвижная.
• Объект помещается между двумя челюстями и фиксируется стопорным штифтом.

Формула штангенциркуля:

Формула штангенциркуля представлена ​​ниже.

Измерение = M.S.R + (V.S.R*L.C)

Наименьший счет штангенциркуля:

Наименьший счет был рассчитан следующим образом.

Наименьший счет (L.C) = 1 MSD – 1VSD

Как считывать показания штангенциркуля в мм?

Зная показания делений основной шкалы, делений шкалы нониуса и наименьшего счета, можно определить показание образца и теоретически рассчитать его следующим образом.

Расчет деления основной шкалы:

Если нулевое деление нониуса совпадает с (некоторым числом) на основной шкале (примем его за 10), то 10 мм – это показание основной шкалы (M. S.R).

MSR = 10 мм.

Расчет деления нониуса:

После этого необходимо проверить, какое деление на нониусе точно совпадает с основной шкалой, как показано на рис.

штангенциркуль-наименьшее количество

• Если вы видите на рисунке,10 ^-е деление на нониусной шкале точно совпадает с делением на Главной шкале. Поэтому вам нужно подсчитать количество дивизий от 0 до 10.
• Количество делений от (0-1) нониуса составляет 5 делений.

Таким образом, до (0-10) это 50 делений. Итак, возьмем деление шкалы Вернье равно 50.

V.S.R=50.

Расчет наименьшего числа:

Как мы знаем, формула наименьшего числа (L.C) = 1 MSD – 1VSD

9- 0,98 СКО= 0,02 мм

Следовательно, наименьшее значение штангенциркуля равно 0,02 мм.

Измерение = M.S.R + (V.S.R*L.C) = 10+ (50*0,02) = 10+1 = 11 мм

Следовательно, показание штангенциркуля равно 11 мм.

Штангенциркуль с нормальной постоянной 0,02 нониуса, показывающий измерение объекта на 190,44 мм с точностью до двух знаков после запятой

Вот видео о том, как можно измерить штангенциркулем:

Диапазон штангенциркуля:

Диапазон штангенциркуля – это разница между наибольшим и наименьшим значением, которое измеряет штангенциркуль может измерять и эквивалентна длине основной шкалы.

В основном штангенциркули имеют диапазон 6 дюймов, т.е. 300 мм.

Разрешение штангенциркуля:

Разрешение штангенциркуля указано в конце шкалы нониуса и представляет собой наименьшее расстояние, которое может измерить штангенциркуль.

Разрешение штангенциркуля:

• Имперские штангенциркули обычно составляют 0,001 дюйма, тогда как для
• Метрические штангенциркули составляют либо 0,05 мм, либо 0,02 мм.

В чем разница между штангенциркулем и штангенциркулем?

Почти во всех отраслях промышленности люди использовали штангенциркуль, а не круговой режим, и поэтому существует небольшой шанс (в микронах) получить ошибку.

Основное различие между стандартным нониусом и нониусом с циферблатом заключается в следующем.

Штангенциркуль или цифровой нониус: Будет отображаться прямое считывание (идеальное считывание).

Стандартный нониус: Ручное считывание (необходимо проверить вручную).

Цифровой штангенциркуль

Ошибка инструмента или допуск:

Ошибка инструмента относится к точности штангенциркуля.

Измерительные инструменты с низким допуском обеспечивают очень точные результаты с небольшой погрешностью, и штангенциркуль является одним из них.

Применение штангенциркуля:

Некоторые из применений штангенциркулей Vernier перечислены ниже:

• Образовательный сектор
• Steel Industries
• Science Labs
• Aerospace Industries
• . Они обеспечивают точные и точные измерения в большом диапазоне.

  Универсальность:

  Может иметь возможность измерения любого типа размеров компонента, например:

  • Может измерять внешний диаметр данного компонента.
  • Может измерять внутренний диаметр данного компонента.
  • Может измерять глубину данного компонента.
  • Может измерять длину данного компонента.

  Долговечность:

  Поскольку нониус изготовлен из нержавеющей стали (антикоррозийный материал), он может выдерживать длительный период времени, и поэтому его долговечность будет высокой.

  Стоимость:

  Относительно дешевле других штангенциркулей.

  Линейка или измерительные ленты:

  Если вам нужна точность, вам следует оставить линейки или измерительные ленты для измерения любого компонента.

  Недостатки штангенциркуля:

  Возможность ошибок:

  Требуется большая концентрация, чтобы считать размер компонента, иначе есть вероятность ошибки.

  Точные инструменты:

  Если вы не можете использовать штангенциркули, вы можете воспользоваться другими точными инструментами, имеющимися в отрасли, такими как штангенциркуль с циферблатом.
