Штангенциркуль электронный принцип работы: Описание и принцип работы электронного штангенциркуля, преимущества цифрового инструмента

alexxlab | 13.07.2023 | 0 | Разное

Электронный штангенциркуль – какой лучше выбрать, рейтинг лучших моделей, поверка, как пользоваться?

В настоящее время для получения точных результатов измерений используют много приборов, к ним относится электронный штангенциркуль. В отличие от своих предшественников, он показывает точные до 0,1 мм данные и при этом сам процесс занимает намного меньше времени. Главное, правильно подобрать подходящую модель.

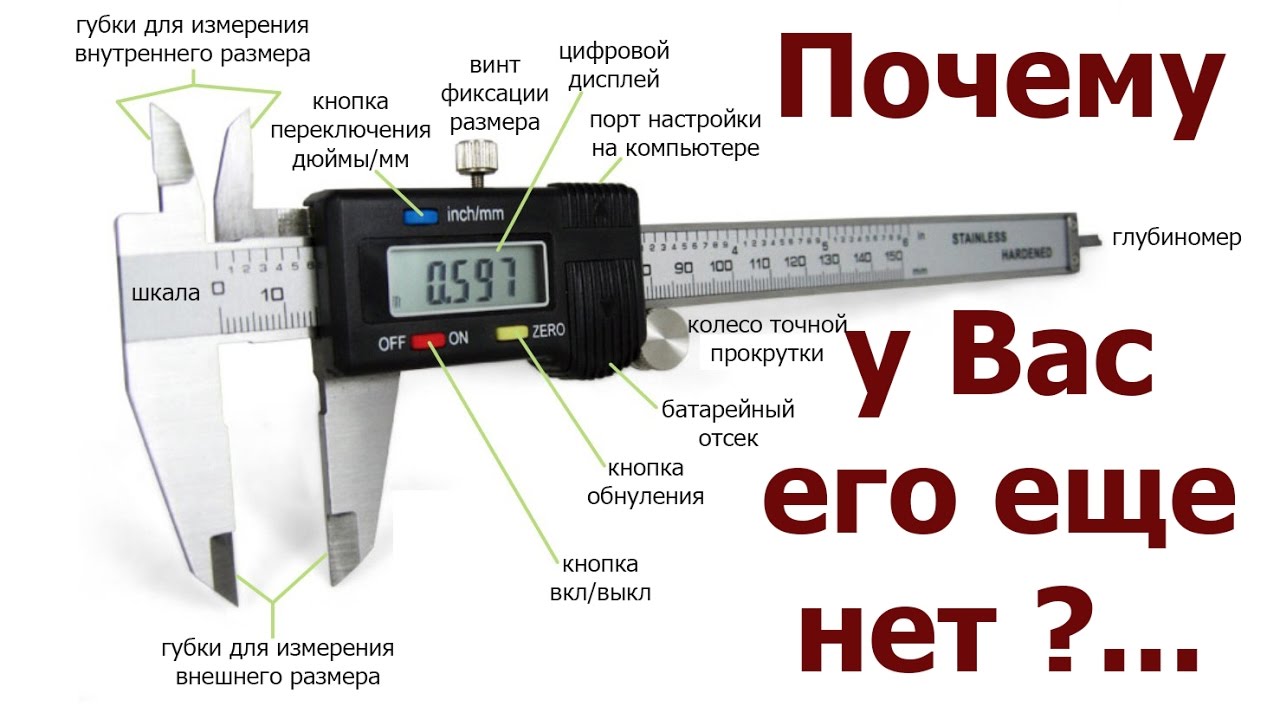

Устройство электронного штангенциркуля

Универсальный прибор, использующийся для измерения линейных размеров, имеет дисплей, на котором отображаются итоговые данные. Используют его, когда нужно определить точные параметры, небольших предметов, например, гаек, болтов и так далее. Такая техника при высокой стоимости – отличная альтернатива механическому инструменту. Основные элементы аналогичны с теми, что есть в обычных моделях, но при этом присутствует несколько дополнительных частей. Как устроен электронный штангенциркуль:

• губки;
• штанга;
• движущаяся рамка;
• ролик для изменения длины замера;
• батарейка;
• электронный дисплей;
• кнопка вкл/выкл;
• реле переключения единиц измерения.

Принцип работы электронного штангенциркуля

Главное назначение устройства – выполнение точных замеров с разных сторон, а также по глубине. Если углубиться в вопрос, как работает электронный штангенциркуль, отметим такие моменты:

1. Верхняя пластина является общим электродом. В ней есть пара конденсаторов, и они активируются по-очереди.
2. Для обеспечение емкостного массива используется несколько пластин, определяющих все передвижения датчика.
3. Вращающийся элемент – ползунок, а неподвижный элемент расположен на линейке.
4. Ползунок и цифровой блок находятся на движущейся части инструмента.
5. В памяти штангенциркуля находится программа, которая активируется при включении цифрового модуля. Она расшифровывает полученные данные и выводит их на экран.

Для чего нужен электронный штангенциркуль?

Прибор используют, когда необходимо произвести точные измерения деталей, например, можно узнать диаметр кольца или шайбы, определить глубину отверстий и так далее. Универсальный измерительный прибор применяют при ремонте деталей машин и оборудования, изготовлении разных элементов, обработке изделий из разных материалов, в слесарном производстве, строительстве и так далее.

Какой электронный штангенциркуль лучше выбрать?

Приобретая такой инструмент, важно понимать задачи, которые в будущем будут решаться с его помощью. Определяясь с тем, какой выбрать электронный штангенциркуль, нужно узнать основные характеристики устройства, которые указываются в прилагаемой инструкции:

• диапазон измерений;
• стоимость прибора;
• погрешность полученных данных.

Внешний осмотр проводят по таким показателям:

1. Вид. Устройство должно быть похоже на то, фото которого находится на сайте изготовителя. Номер на корпусе указывает на страну-производителя.
2. Подвижная рамка. Должна быть выполнена из прочного материала: стали, сплава алюминия или титана.
3. Губки. Поверхность должна быть отшлифована, наличие повреждений не допускается. При сведении дисплей должен показывать 0.
4. Точность. Хороший электронный штангенциркуль наделен отличными показателями. Проверку проводят с помощью измерения предмета, параметры которого известны.
5. Комплектность. Проводят проверку документов, паспорта о калибровке, пластикового кейса.

К полезному функционалу электронного штангенциркуля относят:

• автоматическое вкл/выкл;
• переключение единиц измерений;
• получение относительных данных;
• переключение режима;
• вывод результатов на другое устройство.

Рейтинг электронных штангенциркулей

Среди всех предложенных на рынке моделей, профессионалы и потребители выделяют:

1. ЗУБР ЭКСПЕРТ 34463-150. Показывает измерения с точностью до 0,01 мм. Экран закрыт в металлическом корпусе. С помощью колесика можно работать одной рукой. Можно измерять предметы до 150 мм.
2. ADA INSTRUMENTS MECHANIC 150 PRO. Цифровой штангенциркуль с полностью металлическим корпусом. Измеряет предметы, размер которых достигает 150 мм. Благодаря ролику губки двигаются максимально плавно.
3. STAYER 34410-150. Корпус собран из пластика. Измерения проводятся благодаря движению рычага под электронным блоком. Величина измерения до 150 мм.
4. KRAFTOOL 34460-200. Отличается повышенной надежностью сборки. Может измерять величину предметов до 200 мм. Тонкие губки, позволяют использовать электронный штангенциркуль в труднодоступных местах.
5. NORGAU 040051020. Самый лучший ШЦЦ, наделенный высокими показателями точности полученных данных. Подходит для деталей до 200 мм. Корпус дисплея защищен от влаги и пыли.

Проверка электронного штангенциркуля

Для уверенности в точности измерений, нужно знать, как провести калибровку. Делают это вовремя покупки. Процесс включает действия:

1. Губки сводят до упора и смотрят на нулевые штрихи. Они должны совпадать.
2. Рамку устанавливают в первичном положении на начальной отметке.
3. Помимо этого электронный цифровой штангенциркуль должен иметь качественную сборку. Все обозначения и разметки четкими, движения механизмов плавными.

Как пользоваться электронным штангенциркулем?

Перед эксплуатацией устройство требует определенной подготовки:

• удаления загрязнений;
• плотного сведения губок на показателе «0».

Штангенциркуль с цифровой индикацией измеряет наружный диаметр предмета следующим образом:

• разводят губки с помощью движения рамки;
• прикладывают к предмету и сдвигают их до полного прилегания;
• фиксируют положение специальным винтом;
• нажимают на кнопку на дисплее и ждут показаний.

Уровень глубины электронный штангенциркуль определяет так:

• с помощью движения рамки выдвигают глубиномер;
• спускают его до дна предмета и прижимают к стенке;
• штангу двигают до упора;
• проводят фиксацию специальным винтом;
• вынимают и фиксируют полученный размер на дисплее.



Статьи по теме:

Респиратор – что это такое, как устроен, принцип действия, для чего нужен, основные виды Респиратор – индивидуальное средство защиты органов дыхания от попадания вредных веществ и мелких частичек, которые образуются во время проведения работ. Правильно подобрав модель и вовремя меняя фильтра, можно не беспокоиться о чистоте легких.	Флюгер – что это такое, как выглядит, как работает, история создания, для чего нужен? Флюгер – вращающееся устройство, которое устанавливается на шпиль, конек здания, башню, и предназначено для указания направления ветра. Современные конструкции носят декоративный характер и считаются признаком достатка.
Газосиликатные блоки – что это такое, отличие от пеноблоков, основные виды и размеры Газосиликатные блоки – современный строительный материал, обладающий рядом преимуществ по сравнению с другими похожими стеновыми панелями. Экологичность, прочность, удобство во время укладки и другие плюсы отличают кирпичи из газобетона.	Пазогребневые плиты – что это такое, характеристики, размеры, плюсы и минусы, сравнение с газобетоном Пазогребневые плиты – это современный строительным материал, который используется для возведения перегородок. Блоки изготавливаются из гипса или силикатной смеси. Монтаж стен не занимает много времени и может выполняться самостоятельно.

Цифровой штангенциркуль – потрошим и тестируем по полной.

Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз.
Как работает, почему не работает, точность и стоит ли покупать.
Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1. 5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать.

Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.

Штангель как у всех, три кнопки — сброс в ноль в любой точке измерения, сантиметры — дюймы и включение — выключение.

На обратной стороне наклейка — точность измерения и разрешение (цена деления) по 0.1 мм, батарейка LR44.

Пару фото измерений

Экран не IPS но видно хорошо под любым углом.
Вроде бы мелочь, но мелочь приятная, потому что во многих показометрах и даже в мультиметрах на экран нужно смотреть под определенным углом. Тут все норм.
Пробую измерить щупы из набора для настройки клапанов. Время мотоциклов закончилось а вот щупы остались.
Самый толстый щуп 0. 5 мм

Если измерять той частью, которая предназначена для измерений внешнего размера, то получается 0.4 мм вместо 0.5 мм.
Если измерять выше, то получается ровно 0.5 мм.
Сфоткал на просвет — да, есть щель, стоит это учитывать.

Измеряю щуп 0.35 — получается или 0.3 или 0.4, в зависимости от того, где измерять.
В общем в точность штангель вроде уложился.

Посмотрим что у него внутри.
Во первых у него внутри батарейка, LR44. Напряжение за год упало до 1.3 в, но работает без проблем.

ufaman в комментах подсказал, что под наклейкой шкалы есть плата с прорезями. Отклеил край — так и есть.

Потрошим дальше. Под наклейкой 4 винта и еще один сбоку непонятно зачем.
Снимается измерительная часть. Есть еще заглушка для разъема подключения к компу через всякие ардуино.
Видны полоски, которые реагируют на нанесенное покрытие на линейке штангенциркуля. Микросхема клякса оценивает емкость и понимает куда и на сколько двигается измерительная часть перед линейкой.

Потрошим дальше. 4 винта и снимаем плату. На плате видно 3 конденсатора, один параллельно батарейке не распаян. Видны площадки для 5 кнопок, а кнопок 3. Интересно.

Вырезаю скальпелем в соответствующих местах пластик под кнопку, перекидываю кнопки в новые места, собираю.

Новые кнопки не работают. Нажимал и в движении и долго и коротко, нет никакой реакции на нажатия.

Вернул все на место.

Ну и посмотрим потребление с батарейки.
Экран выключен — 0.012 мА, экран включен — 0.013 мА, при нажатии кнопки 0.028 мА.



То есть он жрет батарейку постоянно, включен экран или нет по сути все равно.

Ну и какое максимальное значение на экране — 199,9

Максимально измеряет около 154 мм.

Ну и многие пишут что если работать штангенциркулем, то показания сбиваются.
Я выставил ноль и быстро подвигал штангель до максимума много раз. Максимально быстро.
При этом все равно при сведении губок были показания 0. 0
Возможен у кого то был сбой из за потери контакта батарейкой, как то раз такое было — подогнул контакты и все стало отлично.

Возможно подключение к компьютеру, тема на форуме
Кто то писал что были проблемы с измерениями таким же инструментом в непосредственной близости от люминесцентных ламп, у меня таких нет, проверить не могу.
В общем инструмент хорош, батарейка идет в комплекте, точность нормальная для большинства домашних мастеров. Цифры видны хорошо, батарейки хватает на пару лет.

Цифровой штангенциркуль

– как это работает, детали и преимущества.

Что такое цифровой штангенциркуль?

Цифровой штангенциркуль — это усовершенствованный прецизионный инструмент или компонент штангенциркуля , с помощью которого мы можем измерять до долей миллисекунд. Мы уже читали о штангенциркуле , как измерять с помощью штангенциркуля и его приложениях , так как мы знаем, что штангенциркуль аналогового типа ( это означает, что мы должны найти измерения, используя деления ) тогда как; цифровой штангенциркуль является автоматическим типом, где измерения можно наблюдать в числах на цифровом экране.

Содержание

Цифровой штангенциркуль Детали:

Как и обычные штангенциркули, цифровые штангенциркули также состоят из механических частей, таких как Внешние губки , Внутренние губки , 9 0003 Стержень , Винтовой замок , и мы не можем найти основную шкалу, нониусную шкалу, поскольку это цифровой нониус, поэтому нет необходимости в основной шкале и нониусной шкале; вместо этого мы можем видеть эталонную шкалу на цифровом штангенциркуле .

Цифровой штангенциркуль является автоматическим, поэтому для его работы действительно используются электрические и электронные части, поэтому компоненты, отвечающие за цифровую систему,

• Датчики емкости
• ЖК-дисплей
• Медные пластины
• Чип
• Батарея

Как работает цифровой штангенциркуль?

Цифровой штангенциркуль состоит из емкостных датчиков, ЖК-дисплея, чипов, аккумулятора и медных пластин. Емкостные датчики представляют собой датчики прямоугольной формы, в соответствии с которыми отрезок луча расположен последовательно по отношению к поверхности нониуса, и эти датчики последовательно выгравированы или закреплены на медной пластине. Вся серия емкостных датчиков подключается к чипу (закодированные данные хранятся в чипе), а затем к источнику (батарее).

Когда челюсти перемещаются туда и обратно из-за соединения и разъединения между датчиками, сигналы передаются на чип, затем чип отправляет данные и позволяет отображать значение на ЖК-дисплее. Весь процесс работает с помощью батареи.

Как пользоваться цифровым нониусом?

Цифровой штангенциркуль – это все о цифровой системе , нет необходимости в четких наблюдениях, и деление совпадает, чтобы найти значение; вместо этого нам просто нужно разместить компоненты в требуемых положениях для различных измерений.

Цифровой штангенциркуль может измерять внешний диаметр , внутренний диаметр , глубину и шагов компонентов. Как и в случае с обычными штангенциркулем, чтобы найти внешний диаметр , мы должны поместить компонент между нижними губками, как показано на рисунке ниже, после чего цифровая система рассчитает диаметр и покажет его на экране.

Чтобы найти внутренний диаметр , мы должны поместить компонент на две вышеупомянутые губки, как только мы его поместим, мы сможем увидеть измерения на цифровом экране.

Точно так же глубины компонента можно измерить с помощью стержня штангенциркуля, вставив стержень в отверстие компонента, затем в соответствии с компонентом цифровая система рассчитает размеры и покажет их на цифровом экран.

Шаг представляет собой различную резку или уменьшение диаметра на определенную длину, это показано на рисунке ниже.

Итак, используя внутренние губки, мы можем найти длину шага на компоненте «L».

Какие существуют варианты работы с цифровым штангенциркулем?

Цифровой штангенциркуль имеет несколько опций или кнопок для удобной работы. У нас есть 3 кнопки на штангенциркуле, это кнопка включения/выключения , Zero кнопка и метрическая кнопка .

Кнопка Вкл./выкл. предназначена для запустить штангенциркуль и остановить операции.

Кнопка нуля используется для установки значения на ноль , если он показывает какие-либо колебания значения, и для измерения компонента.

Вы можете видеть на изображении, мы можем наблюдать метрическую кнопку , и она имеет два варианта, например дюймов/мм . Мы можем включить опцию, которую нам удобно измерять.

Преимущества цифрового штангенциркуля:

Преимущества цифрового штангенциркуля

• Это Easy до работают цифровой штангенциркуль .
• Штангенциркули могут измерять даже до 0,02 мм (наименьшее количество)
• Нет путаницы в совпадении делений и нет необходимости в четких наблюдениях.
• Возможно выполнение быстрых и точных измерений.

Заключение:

Цифровой штангенциркуль является автоматическим и чувствительным, поэтому он требует большей осторожности при обращении с ним, и мы должны соблюдать некоторые меры предосторожности при хранении. Цифровой штангенциркуль — это более быстрая и более совершенная система, чем обычный штангенциркуль. Его можно использовать во многих отраслях промышленности, лабораториях, компаниях и инструментальных цехах.

Поскольку значение цифрового штангенциркуля становится все больше и больше, стоимость увеличивается, поскольку прецизионные инструменты очень чувствительны.

Как работают цифровые штангенциркули?

Введение. Что такое цифровые штангенциркули?

Обычно в этой статье рассматриваются 3 типа штангенциркуля для инженерных измерений. Три типа – это стандартные механические штангенциркули, штангенциркули с циферблатом и цифровые штангенциркули. В этой статье речь пойдет о цифровой версии. Конечно, есть много других типов штангенциркуля, даже штангенциркуль без градуировки или способа считывания измерения. Для целей этой статьи мы сосредоточимся на цифровом шрифте. Все три типа штангенциркуля обеспечивают высокий уровень воспроизводимости и точности. Механический принцип работы всех этих типов штангенциркуля также одинаков. Основное отличие заключается в том, как штангенциркуль переводит измерение в ряд единиц, которые оператор или пользователь может прочитать и интерпретировать. Штангенциркуль с циферблатом отображает измерение на циферблате, похожем на циферблат старомодного спидометра. Штангенциркули выполняют свои измерения, используя ряд шкал, которые пользователь считывает, интерпретирует и вычисляет, чтобы получить правильное измерение. Набор цифровых штангенциркулей мгновенно отображает измерение на электронном экране. Во всех вариантах, при одинаковой точности и разрешении, результирующее измерение будет точно таким же. Существует также другой вариант, который называется цифровым штангенциркулем. Мы поговорим об этом более подробно позже.

Штангенциркули часто рассматриваются как критически важный и распространенный инструмент в большинстве мастерских по обработке. Также было бы справедливо сказать, что разнообразие итераций штангенциркуля может быть безграничным. Часто для индивидуального или необычного дизайна деталей требуются специальные суппорты, или, точнее, обычно используются штангенциркули с изготовленными на заказ губками.

Штангенциркули чрезвычайно распространены в механических мастерских. На самом деле, вероятно, можно с уверенностью сказать, что в каждой механической мастерской в ​​​​мире есть какая-то разновидность суппорта. Они чрезвычайно полезны для измерения общих размеров, а также для измерения диаметра круглых объектов или отверстий. Хорошим примером универсальности суппорта может быть вообразите пустотелую втулку цилиндра. Штангенциркулем можно измерить наружный диаметр бака, внутренний диаметр отверстия и глубину бобышки.



Что такое цифровые штангенциркули и насколько они точны?

Цифровые штангенциркули отображают положение в реальном времени или измерение расстояния на экране. Чаще всего это жидкокристаллический дисплей (LCD). Некоторые экраны имеют большие дисплеи, чтобы их было легче читать. Цифровые штангенциркули намного быстрее в использовании, чем штангенциркули, и вам не нужно делать какие-либо сложения или вычитания, чтобы получить окончательное расстояние измерения. Цифровые штангенциркули часто имеют возможность преобразования между метрическими и имперскими единицами измерения. Также типично, что цифровые штангенциркули имеют возможность обнулять расстояние и любую точку, чтобы сделать пошаговые измерения намного проще.

Обычно считается, что цифровые штангенциркули или штангенциркули любого типа менее точны, чем микрометры той же лиги. Обычно для пары высококачественных штангенциркулей точность составляет 10 микрон или микрометров (0,01 мм / 1/1000 дюйма). С другой стороны, высококачественный микрометр чаще всего измеряет точно и соответствует своему названию, вплоть до отдельных микрометров или микронов (0,001 мм).

Цифровые штангенциркули используют простой линейный вход для линейного выхода, в то время как микрометры используют вращательный вход для преобразования во вращательное линейное движение шпинделя. Это позволяет микрометрам быть более точными. Это также облегчает использование штангенциркуля. Микрометры могут прикладывать большое усилие, которое при чрезмерном затягивании может привести к искажению измерения в сторону меньших значений, чем в действительности. Постоянство воспроизводимости показаний микрометра требует большего опыта и практики, чтобы стать компетентным. Цифровые штангенциркули или другие типы штангенциркуля не требуют такого уровня тонких навыков для использования.

Основной принцип: Как работают цифровые штангенциркули?

Не вдаваясь в слишком много технических, ошеломляющих (ну, ошеломляющих меня) подробностей о том, как работают эти системы, мы назовем ключевые компоненты, благодаря которым работают цифровые штангенциркули (иногда называемые электронными штангенциркулями), и, надеюсь, охватим достаточно основы, чтобы дать вам хорошее представление о том, как они работают.

На приведенной выше диаграмме мы выделили две основные части цифровой измерительной системы. Синяя область — это место, где шкала отмечена на паре нониусных шкал. На наборе цифровых штангенциркулей также есть шкала в этой области, но она часто скрыта и представлена ​​в виде кода, который можно прочитать и интерпретировать. Секция слайдера, выделенная желтым цветом, — это место, где размещена электроника. В корпусе ползунка находится датчик, считывающий сигналы со скрытой шкалы, которая находится на основном стальном корпусе штангенциркуля (выделена синим цветом). Эти сигналы интерпретируются компьютерным чипом и преобразуются в цифровые данные, которые отображаются на ЖК-экране.

Некоторые версии работают с реечным механизмом

В чем разница между инкрементальным и абсолютным цифровым штангенциркулем?

Обычно существует два типа технологии для интерпретации этих сигналов. Эти типы обычно называют инкрементными и абсолютными. Инкрементальная система использует опорную точку для расчета и отображения ее положения, относящегося к этой опорной точке. Другими словами, инкрементальная система может считывать только свою позицию, относящуюся к установленному нулю. Абсолютная система способна считывать свое фактическое положение на шкале, считывая свое положение в реальном времени, в отличие от постепенного добавления или вычитания своего положения из контрольной точки.

Каковы преимущества и недостатки цифровых штангенциркулей?

Каковы преимущества цифровых штангенциркулей?

Основные характеристики и преимущества цифровых штангенциркулей следующие…

• Очень быстро и легко снимать показания.
• Можно быстро выбрать между метрической или имперской системой измерения.
• Возможность переустановки нулевой точки.
• Инкрементальные или абсолютные измерения являются опцией для некоторых моделей.
• Более длинные длины можно измерять микрометрами.
• Легко измеряемые компоненты и положения печатной платы с помощью заостренных губок.



Каковы недостатки использования цифровых штангенциркулей?

Ограничения и рекомендации по использованию штангенциркуля следующие…

• Требуются батарейки.
• Может быть более чувствительным к ударам и ударам.
• Базовые модели могут быть чувствительны к жидкостям.
Простота использования
• Dial и Digital может зависеть от приложения. например Цифровые штангенциркули легче читать при статических измерениях. Можно утверждать, что штангенциркуль с круговой шкалой легче считывает изменение диапазона допуска.

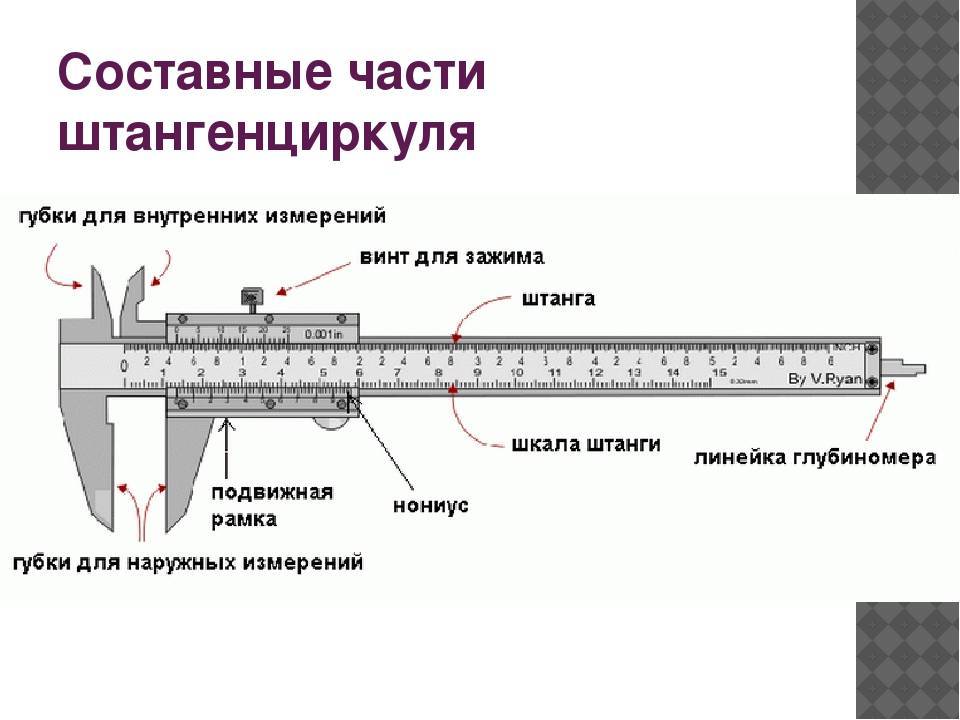

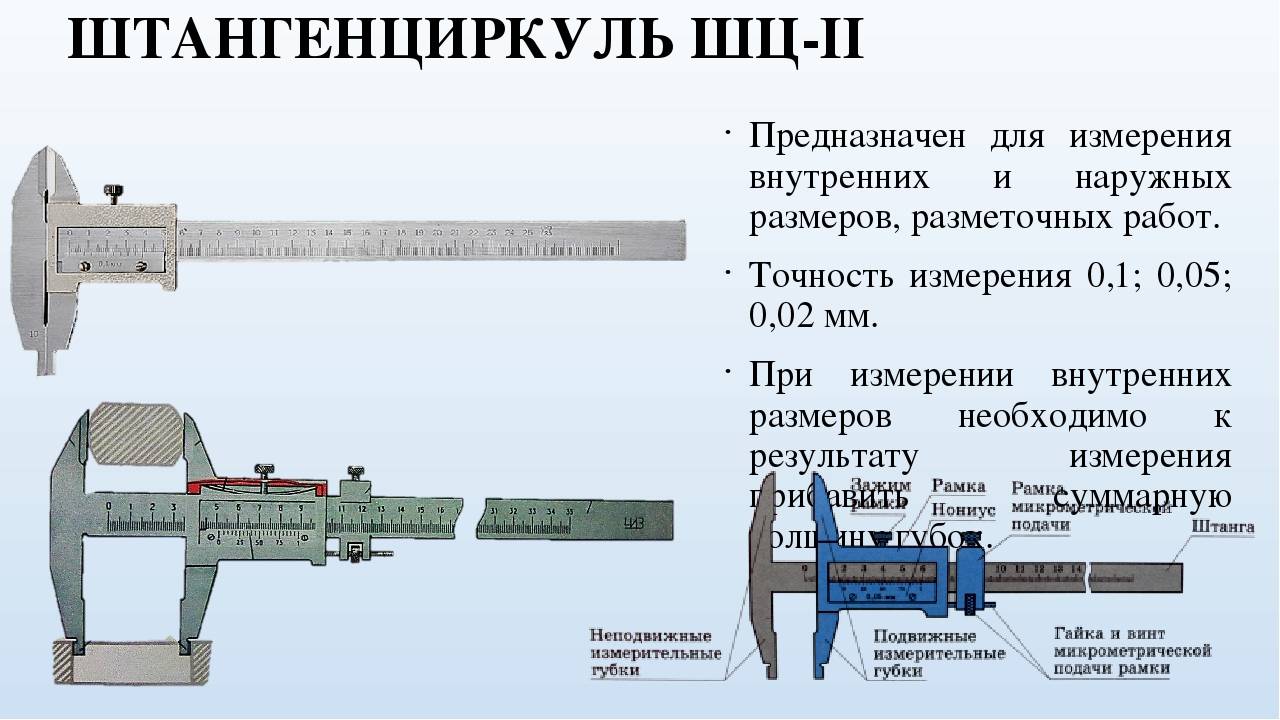

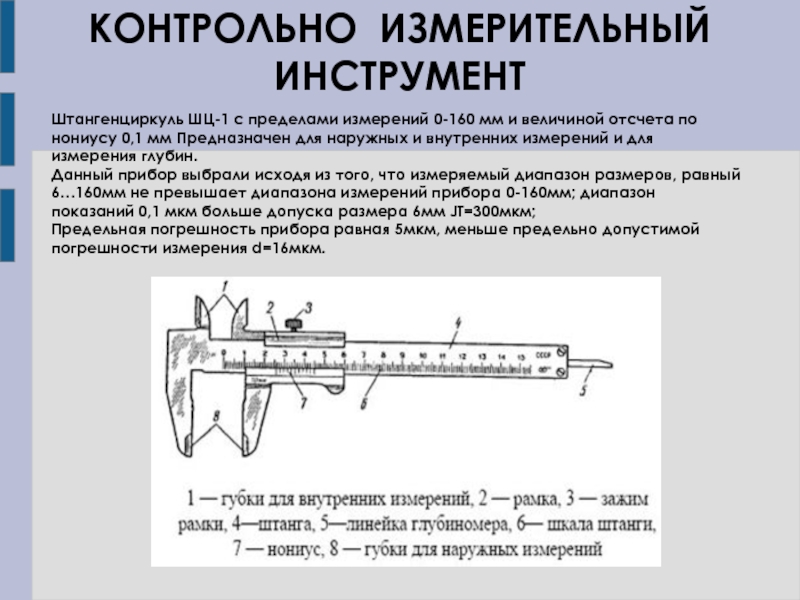

Из каких частей состоит цифровой штангенциркуль?

Из каких частей состоит цифровой штангенциркуль?

1)      Снаружи больших губок.

Обычно используется для измерения внешнего диаметра объекта, например цилиндра или стержня. Также используется для измерения ширины таких элементов, как толщина или ширина бобышки.

2)      Внутри малых челюстей.

Предназначен для измерения внутреннего диаметра или расстояния объекта, например, полого цилиндра или ширины кармана.

3)      Глубиномер или глубиномер.

Используется для измерения глубины таких объектов, как отверстие или полость кармана.

4)      ЖК-экран

Отображает измерения в реальном времени в метрических или имперских единицах измерения.

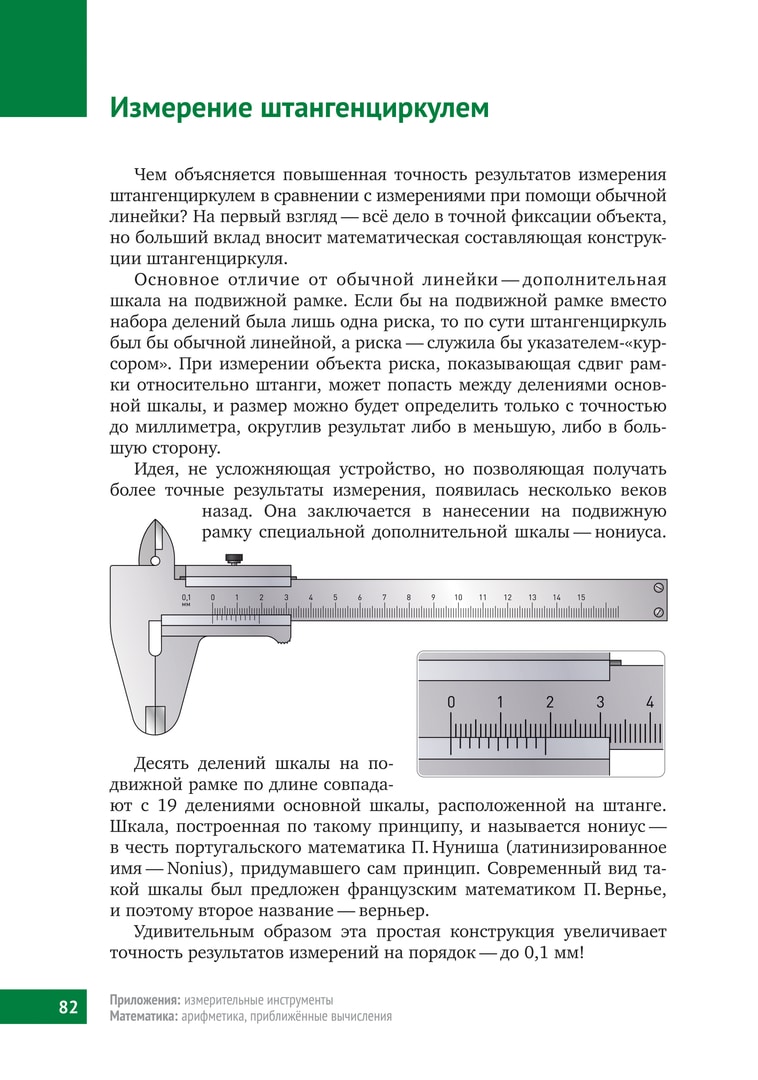

5)      Нониусная шкала (имперская шкала).

Шкала с градуировкой в ​​британских единицах, обычно в дюймах и дробях для удобства измерения длины в британских единицах измерения.







6)      Управление суппортом.

Кнопка включения/выключения. конвертация мм/дюймы. Нулевая кнопка. Инкрементальный или абсолютный режим.

7)       Стопорный винт или фиксатор.

Используется для блокировки позиций измерения, чтобы облегчить считывание результатов, не беспокоясь о неправильной настройке.

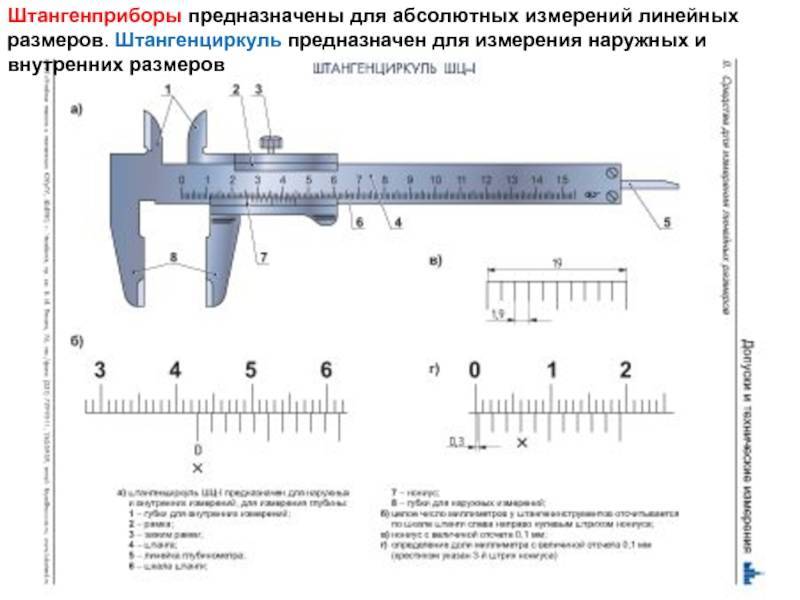

8)       Шкала нониуса (метрическая шкала).

Метрическая шкала с делениями, обычно в миллиметрах и сантиметрах.

9)       Основной корпус и статор

Основной стержень штангенциркуля, содержащий кодированную шкалу, которую считывает ползунок

10)      Корпус ползуна

Корпус слайдера содержит всю электронику, которая считывает данные о положении со статора и преобразует их в отображение на ЖК-экране.



Как интерпретировать указанные штангенциркулем разрешение и точность?

В наборе штангенциркулей должно быть указано не менее двух наборов характеристик точности, чтобы оператор знал, насколько точны или с каким допуском штангенциркули предназначены для измерения.
