Как от электрической сети запитать аккумуляторный шуруповерт

Шуруповерт – это, по сути, электрический заменитель отвертки. Он выполняет те же функции, что и младший «собрат», только делает процесс закручивания/откручивания саморезов и болтов намного быстрее. Такой инструмент особенно эффективен, если шурупов – десятки, а то и сотни. Устройство может не только крутить винты. Установив специальное сверло, шуруповертом можно делать отверстия в дереве, пластике и тонком металле. Более мощные приборы берут даже кирпич и бетон. В общем, инструмент незаменим в быту и при ремонте.

Аккумуляторный шуруповерт предназначен для наворачивания – отворачивания винтов, саморезов, шурупов и болтов. Все зависит от применения сменных головок – битов. Область применения шуруповерта также очень широка: им пользуются сборщики мебели, электромонтажники, строительные рабочие – отделочники закрепляют с его помощью плиты гипсокартона и вообще все, что можно собрать с помощью резьбового соединения.

Это применение шуроповерта в профессиональных условиях. Кроме профессионалов этот инструмент приобретается также исключительно для личного использования при проведении ремонтно-строительных работ в квартире или загородном доме, гараже.

Аккумуляторный шуроповерт имеет малый вес, небольшие размеры, не требует подключения к сети, что позволяет работать с ним в любых условиях. Но вся беда в том, что емкость аккумуляторов невелика, и минут через 30 – 40 интенсивной работы приходится ставить аккумулятор на зарядку не менее, чем на 3 – 4 часа.

Кроме этого аккумуляторы имеют свойство приходить в негодность, особенно когда пользуются шуруповертом не регулярно: повесили ковер, гардины, картины и положили его в коробку. Через год решили привернуть пластиковый плинтус, а шуруповерт не «тянет», зарядка аккумулятора помогает мало.

Новый аккумулятор стоит дорого, да и не всегда в продаже можно сразу найти именно то, что надо. И в том и в другом случае выход один, – питать шуруповерт от сети через блок питания. Тем более, что чаще всего работы проводятся в двух шагах от сетевой розетки. Конструкция такого блока питания будет описана ниже.

В целом конструкция несложна, не содержит дефицитных деталей, повторить ее может любой, кто хоть немножко знаком с электрическими схемами и умеет держать в руках паяльник. Если вспомнить, сколько шуруповертов находится в эксплуатации, то можно предположить, что конструкция будет пользоваться популярностью и спросом.

Блок питания должен удовлетворять сразу нескольким требованиям. Во- первых достаточно надежным, во-вторых малогабаритным и легким и удобным для переноски и транспортировки. Третье требование, пожалуй, самое главное это падающая нагрузочная характеристика, позволяющая избежать повреждения шуроповерта в время перегрузок. Немаловажное значение имеет также простота конструкции и доступность деталей. Всем этим требованиям вполне отвечает блок питания, конструкция которого будет рассмотрена ниже.

Основой устройства является электронный трансформатор марки Feron или Toshibra мощностью 60 ватт. Такие трансформаторы продаются в магазинах электротоваров и предназначены для питания галогенных ламп с напряжением 12 В. Обычно такими лампами подсвечивают витрины в магазинах.

В данной конструкции сам по себе трансформатор не требует никаких переделок, применяется как есть: два входных сетевых провода и два выходных с напряжением 12 В. Принципиальная схема блока питания достаточно проста и показана на рисунке 1.

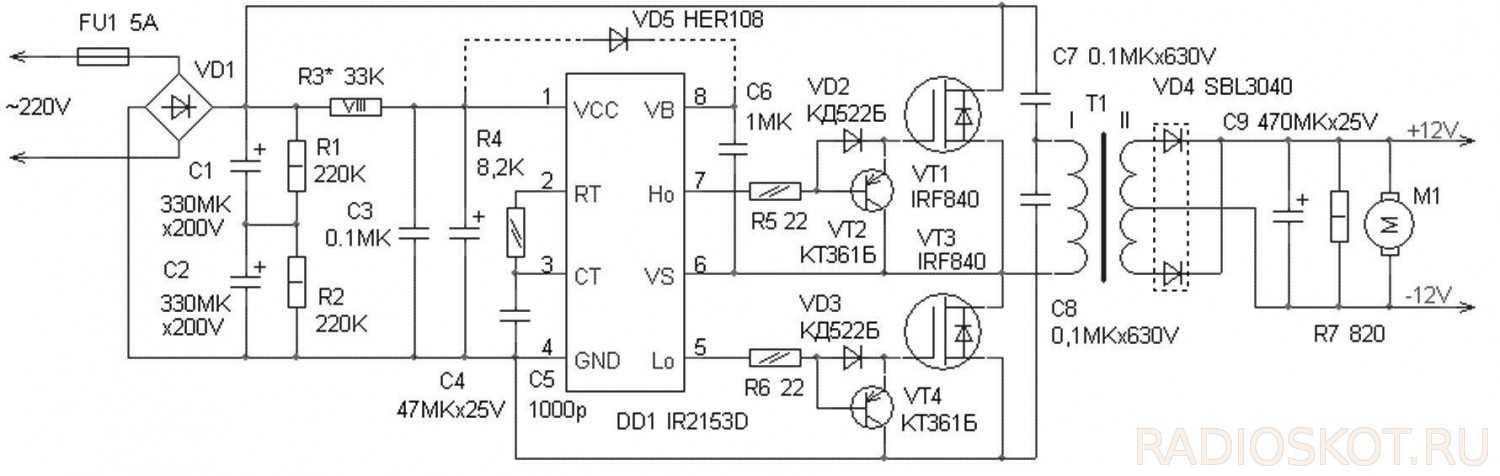

Рисунок 1. Принципиальная схема блока питания

Трансформатор Т1 создает падающую характеристику блока питания за счет повышенной индуктивности рассеяния, что достигается его конструкцией, о которой будет сказано выше. Кроме того трансформатор Т1 обеспечивает дополнительную гальваническую развязку от сети, что повышает в целом электробезопасность устройства, хотя эта развязка есть уже в самом электронном трансформаторе U1. Подбором числа витков первичной обмотки можно в некоторых пределах регулировать выходное напряжение блока в целом, что позволяет использовать его с разными типами шуруповертов.

Вторичная обмотка трансформатора Т1 выполнена с отводом от средней точки, что позволяет вместо диодного моста применить двухполупериодный выпрямитель всего на двух диодах. По сравнению с мостовой схемой, потери такого выпрямителя, за счет падения напряжения на диодах, в два раза ниже. Ведь диодов-то два, а не четыре. С целью еще большего снижения потерь мощности на диодах в выпрямителе применена диодная сборка с диодами Шоттки.

Низкочастотные пульсации выпрямленного напряжения сглаживает электролитический конденсатор С1. Электронные трансформаторы работают на высокой частоте, порядка 40 – 50 КГц, поэтому, кроме пульсаций с частотой сети, в выходном напряжении присутствуют и эти высокочастотные пульсации. Учитывая то, что двухполупериодный выпрямитель увеличивает частоту в 2 раза, эти пульсации достигают 100 и более килогерц.

Оксидные конденсаторы имеют большую внутреннюю индуктивность, поэтому высокочастотные пульсации сгладить не могут. Более того, они просто будут бесполезно разогревать электролитический конденсатор, и даже могут привести его в негодность. Для подавления этих пульсаций параллельно оксидному конденсатору установлен керамический конденсатор С2, небольшой емкости и с маленькой собственной индуктивностью.

Индикацию работы блока питания можно проконтролировать по свечению светодиода HL1, ток через который ограничивается резистором R1.

Отдельно следует сказать о назначении резисторов R2 – R7. Дело в том, что электронный трансформатор изначально предназначен для питания галогенных ламп. Предполагается, что эти лампы подключены к выходной обмотке электронного трансформатора еще до того, как он будет включен в сеть: иначе без нагрузки он просто не запускается.

Если в описываемой конструкции включить электронный трансформатор в сеть, то последующее нажатие кнопки шуруповерта вращаться его не заставит. Чтобы такого не произошло в конструкции и предусмотрены резисторы R2 – R7. Их сопротивление выбрано таким, чтобы электронный трансформатор уверенно запустился.

Детали и конструкция

Блок питания размещен в корпусе отслужившего свой срок штатного аккумулятора, если его, конечно, еще не выбросили. Основой конструкции служит алюминиевая пластина толщиной не менее 3 мм, размещенная посредине корпуса аккумулятора. В целом конструкция показана на рисунке 2.

Рисунок 2. Блок питания для аккумуляторного шуруповерта

К этой пластине крепятся все остальные детали: электронный трансформатор U1, трансформатор Т1 (с одной стороны), а диодная сборка VD1 и все остальные детали, в том числе и кнопка включения питания SB1, с другой. Пластина служит также общим проводом выходного напряжения, поэтому диодная сборка устанавливается на нее без прокладки, хотя для лучшего охлаждения теплоотводящую поверхность сборки VD1 следует смазать теплоотводящей пастой КПТ-8.

Трансформатор Т1 выполнен на ферритовом кольце типоразмера 28*16*9 из феррита марки НМ2000. Такое кольцо не дефицитно, достаточно распространенно, проблем с приобретением возникнуть не должно. Перед намоткой трансформатора сначала с помощью алмазного надфиля или просто наждачной бумаги следует притупить наружные и внутренние кромки кольца, после чего заизолировать его лентой из лакоткани или ФУМ-лентой, применяемой для подмотки труб отопления.

Как было сказано выше, трансформатор должен иметь большую индуктивность рассеяния. Это достигается тем, что обмотки расположены напротив друг друга, а не одна под другой. Первичная обмотка I содержит 16 витков в два провода марки ПЭЛ или ПЭВ-2. Диаметр провода 0,8 мм.

Вторичная обмотка II намотана жгутом из четырех проводов, количество витков 12, диаметр провода тот же, что и для первичной обмотки. Чтобы обеспечить симметрию вторичной обмотки, ее следует мотать сразу в два провода, точнее жгута. После намотки, как это делается обычно, начало одной обмотки соединяют с концом другой. Для этого обмотки придется «прозвонить» тестером.

В качестве кнопки SB1 используется микропереключатель МП3-1, у которого задействуется нормально замкнутый контакт. В днище корпуса блока питания установлен толкатель, который через пружину связан с кнопкой. Блок питания подключается к шуруповерту, в точности так же, как штатный аккумулятор.

Если теперь шуроповерт поставить на ровную поверхность, толкатель через пружину нажимает на кнопку SB1 и блок питания отключается. Как только шуруповерт будет взят в руки, освобожденная кнопка включит блок питания. Остается только нажать на курок шуроповерта и все заработает.

Немного о деталях

Деталей в блоке питания немного. Конденсаторы лучше применить импортные, это теперь даже проще, чем найти детали отечественного производства. Диодную сборку VD1 типа SBL2040CT (выпрямленный ток 20 А, обратное напряжение 40 В ) можно заменить на SBL3040CT, в крайнем случае двумя отечественными диодами КД2997. Но указанные на схеме диоды дефицитом не являются, поскольку применяются в компьютерных блоках питания, и купить их не проблема.

О конструкции трансформатора Т1 было сказано выше. В качестве светодиода HL1 подойдет любой, какой есть под руками.

Налаживание устройства несложно и сводится лишь к отматыванию витков первичной обмотки трансформатора Т1 для достижения нужного выходного напряжения. Номинальное напряжение питания шуроповертов, в зависимости от модели, составляет 9, 12 и 19 В. Отматывая витки с трансформатора Т1 следует добиться, соответственно, 11, 14 и 20 В.

Ранее ЭлектроВести писали, что владельцы электромобилей Volkswagen смогут продавать электроэнергию в сеть.

По материалам: electrik.info.

основные требования к шуруповерту исходя из опыта использования, характеристики и их влияние на работу шуруповерта

Принципиально шуруповерты можно разделить на два вида: сетевые и аккумуляторные. Первые работают только от сети, вторые от аккумулятора. Так как наибольшей популярностью обладают второй вид шуруповертов, то сначала рассмотрим, как выбрать аккумуляторный шуруповерт и его основные особенности.

Содержание

Эргономика Крутящий момент Количество скоростей Вольтаж и емкость аккумулятора Скорость заряда и длительность работы Длительность сохранения заряда в не рабочем положении Тип аккумуляторов Стоимость аккумуляторов Дополнительные приспособления Сетевой шуруповерт

При выборе аккумуляторного шуруповерта следует обратить внимание на следующие характеристики:

• эргономика,
• крутящий момент,
• количество скоростей,
• вольтаж и емкость аккумулятора,
• тип аккумулятора,
• стоимость аккумуляторов,
• дополнительные приспособления.

Эргономика

Эргономика влияет на удобство пользования шуруповертом. Здесь следует обратить внимание на три момента: балансировку, эргономичность ручки и резиновые вкладки на рукоятке шуруповерта. Для того чтобы выбрать лучший шуруповерт, возмите его в руку.

• Во-первых, он должен хорошо лежать в руке и не создавать дискомфорта.

• Во-вторых, он не должен стремиться опрокинутся в какую либо сторону, а должен сохранять горизонтальное положение, это говорит о хорошей балансировке.

• В-третьих, те места, с которыми соприкасается рука, должны иметь резиновые вставки это обеспечит удобство работы, т.е. будет проще держать шуруповерт и работать им.

Все описанное влияет главным образом на нагрузку на руку, т.е. с хорошим шуруповертом можно работать достаточно долго, с плохим рука будет быстро уставать. Поэтому опробуйте несколько моделей и выберете тот, который вам будет наиболее удобен.

Крутящий момент

Крутящий момент один из главных характеристик шуруповерта. Чем он больше, тем большего размера шурупы можно закручивать. Однако чем больше крутящий момент, тем тяжелее и больше шуруповерт. Для того чтобы определиться какой величины нужен крутящий момент, следует подумать, как будет использоваться шуруповерт.

Если вам необходим шуруповерт для бытовых целей, т.е. просверлить отверстие в дереве или кирпичной кладке, собрать мебель, собрать гипсокартонную конструкцию, сделать песочницу. Для таких целей вполне достаточно шуруповерта с максимальным крутящим моментом 25Нм. Если шуруповерт необходим, например, для сборки стропильной системы крыши, то крутящий момент должен быть как минимум 35Нм. Если предполагается сверлить бетон, то следует выбрать шуруповерт с функцией удара.

Количество скоростей

Большинство шуруповертов имеет две скорости вращения, или правильнее сказать два режима: режим шуруповерта – низкая скорость вращения и высокий крутящий момент, и режим дрели – высокая скорость вращения и низкий крутящий момент. Наличие двух режимов очень удобно. Переключение между режимами значительно облегчает работу.

Вольтаж и емкость аккумулятора

Вольтаж и емкость аккумулятора напрямую зависят от мощности шуруповерта, чем больше вольтаж, тем больше мощность. В свою очередь большая мощность нужна для создания высокого крутящего момента. Поэтому при выборе шуруповерта первым делом следует ориентироваться по нему.

На мой взгляд, более важными критериями выбора касающееся аккумулятора шуруповерта являются: скорость заряда аккумулятора, длительность работы и что очень важно для бытового использования это длительность сохранения заряда в не рабочем состоянии.

Скорость заряда и длительность работы

Как правило, вместе с шуруповертом в комплекте идут два аккумулятора. Предполагается так, что пока шуруповертом работают, в это время успевает зарядиться второй аккумулятор. После чего их меняют, и работа получается непрерывной. Однако на практике это не совсем так. Дело в том, что в различных шуруповертах скорость заряда аккумулятора разная, и может получиться так, что первый аккумулятор разряжается быстрее, чем заряжается второй.

Чтобы избежать этой неприятности, при выборе шуруповерта следует обязательно узнать время заряда аккумулятора, обычно это указано в паспорте. По своему опыту могу сказать, что оптимальное время заряда составляет от 0,5 до 1 ч. Если время заряда больше, то вероятен случай описанный выше.

Длительность сохранения заряда в не рабочем положении

Для бытового использования это очень важная характеристика. Дело в том, что в быту шуруповерт не используется каждый день, и даже не используется раз в неделю. Представьте, вам нужно, например, повесить картину, вы достаете шуруповерт, а у него оба аккумулятора разряжены, и вам вместо того чтобы закончить работу за 5 минут нужно ждать минимум пол часа, когда зарядится хоть один аккумулятор. В такой ситуации наличие аккумуляторного шуруповерта вообще теряет смысл. Проще просверлить дрелью, и завернуть пару саморезов отверткой.

К сожалению, производители аккумуляторов этой характеристики не приводят. Эту информацию можно найти на форумах или пообщаться с людьми обладающими шуруповертами.

Тип аккумуляторов

Аккумуляторы могут быть литий ионные и металлогидридные. Первые можно заряжать независимо от уровня зарядки самого аккумулятора, вторые желательно ставить на зарядку при полном разряде. Аналогичная ситуация с аккумуляторами для сотовых телефонов. Какой тип выбрать зависит от применения шуруповерта. Можно сказать, что если учесть, что аккумуляторов два и они в большинстве своем хорошо держат заряд, то на мой взгляд, это не особо критичный фактор для аккумулятора.

Стоимость аккумуляторов

Обычно, особенно при использовании шуруповерта для бытовых нужд, сам шуруповерт не выходит из строя. Перестают работать именно аккумуляторы. И достаточно часто, стоимость одного аккумулятора известных брендов сопоставима со стоимостью самого шуруповерта. Поэтому об этом обстоятельстве следует узнать до приобретения шуруповерта.

Дополнительные приспособления

Самым важным дополнительным приспособлением является кейс. Как показывает практика в кейсе удобно хранить не только сам шуруповерт и зарядное устройство, а также набор часто используемых сверл и бит. Поэтому следует обратить внимание на наличие в кейсе дополнительных отсеков или держателей бит и сверл.

Сетевой шуруповерт

Теперь несколько слов о сетевых шуруповертах. Сетевой шуруповерт это аналог дрели, только имеющий специальный редуктор, благодаря чему у него большой крутящий момент, который необходим для заворачивания шурупов. Большим достоинством сетевого шуруповерта является: не зависимость от заряда аккумулятора, большая скорость заворачивания шурупов, наличие специального ограничителя, который не позволит перевернуть шуруп, что очень актуально для сборки гипсокартонных конструкций. Недостатки: отсутствие мобильности из-за наличия сетевого шнура и не возможность использования его в качестве дрели, т.к. в большинстве случаев сетевой шуруповерт не имеет патрона, а имеет приспособление для удержания бит.

Самым большим достоинством сетевого шуруповерта является возможность длительной работы на морозе. В таких условиях аккумуляторный шуруповерт не пригоден, т.к. на морозе аккумулятор очень быстро разряжается.

И последнее, хочется поделиться одной проблемой, с которой столкнулся автор этой статьи. Один раз приобрел новый аккумуляторный шуруповерт известного бренда по очень хорошей цене. При этом до этого обладал точно такой же моделью шуруповерта, которым был очень доволен. Однако столкнулся с такими проблемами как: длительное время зарядки батарей, батарее самопроизвольно разряжаются в не рабочем состоянии за очень короткий срок.

А дело в том, что этот шуруповерт продавался по акции, и вероятно отличается по своими характеристикам от предыдущего как зарядкой, так и аккумуляторами. В результате, не работа, а одно мучение. Отсюда мораль, хорошее дешевым не бывает. Сэкономив один раз, получил проблемы на несколько лет вперед.
