Шуруповерт Без Аккумулятора На 220v Своими Руками

Как переработать сломавшийся аккумуляторный шуруповерт в сетевой?

Вниманию домашнего мастера предлагается описание того, как переработать аккумуляторный шуруповерт в сетевой. Существует, что при долгих перерывах в работах инструмента, а это значит, при самопроизвольном разряде аккумов, эти источники тока необратимо разрушаются. Приобрести новейшую батарею аккумов часто проблематично, но а стоит она много. Обеспечение шуруповерта питанием от электронной цепи является очень многообещающим методом решения этой задачи.

Чтоб не волнуется о зарядке шуруповерта, аккумуляторный шуруповерт переделывают в сетевой.

Не только лишь продлится жизнь инструмента, да и его обладатель как типичного приза получит несколько неопровержимых преимуществ:

  • сокращение времени простоев, так как ненужно заряжать аккумулятор;
  • в противоположность аккума напряжение источника питания остается постоянным, потому вращающий момент шуруповерта также не изменяется со временем;
  • долгие простои инструмента не сказываются на его работоспособности.

И только один недочет: поблизости места работы может быть электронная сеть.

Это необходимо знать об устройстве шуруповерта

Хоть какой инструмент такового рода содержит в себе две части:

  1. Механическая: движок (хотя он и электронный), редуктор, шпиндель и зажимной патрон.
  2. Электронная: зарядный блок, аккумулятор, кнопочный выключатель, переключатель для конфигурации направления вращения, соединительные провода.

Схема устройства аккумуляторного шуруповерта.

Питание электродвигателя в большинстве случаев осуществляется от аккума, рассчитанного на рабочее напряжение 12 В и ток порядка 1,5-2,5 А. Его заряда обычно хватает уже чем на час напряженной работы, и дальше нужна его подзарядка, на которую требуется обычно часы. Ток для зарядки аккума и выдает зарядный блок. Весь спектр время инструмент простаивает. Для конфигурации направления вращения ротора довольно поменять на обратное направление тока, потому переключатель просто меняет полярность подаваемого на электродвигатель напряжения.

Как уже упоминалось выше, аккумуляторные батареи для авто требуют особенных критерий хранения в промежутках меж внедрением инструмента. При повторяющемся самопроизвольном разряде там начинаются процессы необратимого разрушения частей, а ремонту они уже не предназначены к. Можно, это, приобрести новый аккумулятор, увы, во-1-х, они не обязательно бывают в продаже имеются, а при, часто стоят столько, что приходится задуматься: не проще ли приобрести новый шуруповерт?

??Как перевести шуруповёрт на питание от сети 220

Сетевые шуруповёрты Россия .

Аккумуляторный шуруповерт от сети 220. Простой метод

Переработал шуруповерт Интерскол для выполнения работ без аккума от сети 220 вольт.

Варианты смены батареи аккумуляторной

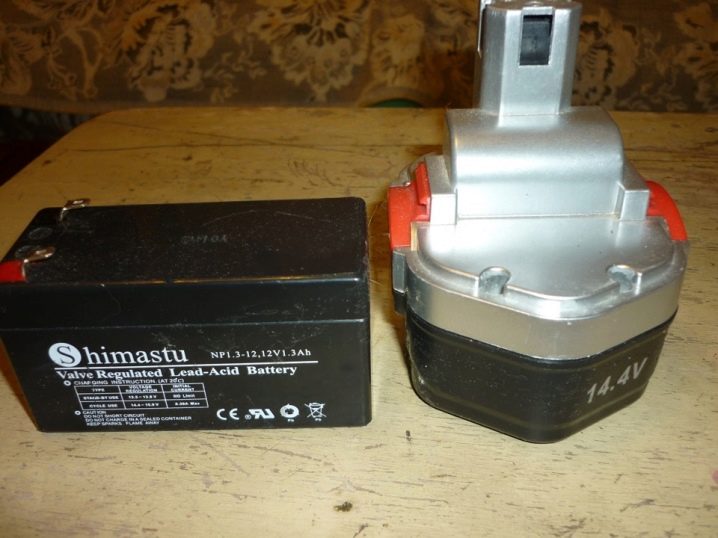

Выходом вам понравятся внедрение аккумов от других технических устройств. Примером такового решения вам больше понравятся внедрение авто аккума. Главное, чтоб его выходное напряжение соответствовало тому, на которое рассчитан электродвигатель шуруповерта.

Сломавшийся аккумулятор электроинструмента извлекается из его отсека, который кропотливо очищается и промывается поначалу слабеньким щелочным веществом, потом незапятанной водой, после этого протирается и просушивается. С этого же должна начинаться и неважно какая другая переделка инструмента.

К разъемам, на которые подавалось напряжение с внутренней батареи аккумуляторной, припаиваются провода кабеля, созданного для подводки питания от авто аккума. За ранее кабель пропускается через отверстие, проделанное для этой цели вам в низу корпуса. Если после проверки окажется, что вращение патрона осуществляется не в ту сторону, ничего особенного: довольно поменять провода на зажимах аккума.

Еще лучше, если имеется батарея литиевых аккумов от испорченного ноутбука. Ее элементы обычно без особых усилий помещаются в отсеке «родной» батареи аккумуляторной

инструмента. Корпуса отдельных частей батареи необходимо накрепко изолировать между собой, а выводы подключить с соблюдением полярности к точкам подключения выводов старенькой батареи. Заряжать такую батарею есть вариант от имеющегося зарядного устройства.

Переделка аккумуляторного варианта инструмента в сетевой

Схема электронных соединений шуруповерта.

Вариант с сменой батареи аккумуляторной, вышедшей из строя, на другую, взятую из другого электронного устройства, не часто осуществим. Тогда шуруповерт вам больше понравятся преобразован в устройство, питающееся от осветительной сети в 220 В. Необходимо только приобрести как еще его называют сделать самостоятельно блок питания с выходным напряжением и силой тока, на которые рассчитан электродвигатель.

Как все знают, сетевой блок питания вам понравятся либо трансформаторным, по другому импульсным. 2-ой вариант лучше, так как такие устройства меньше по размерам и весу. Если есть шанс выбора, то следует поначалу замерить размеры отсека, освобождающегося после удаления испорченной батареи аккумов. Потом подобрать

блок питания с подходящими выходными чертами, помещающийся в освобождающемся отсеке.

Потом необходимо расположить элементы блока питания тут отсеке и накрепко закрепить их там так, чтоб исключить возможность замыканий. Остается припаять выходные проводники блока питания к клеммам бывшей батареи аккумов, а к его входу — проводники сетевого шнура. Затем остается собрать корпус и проверить работу инструмента.

Расположить в корпусе шуруповерта нашему клиенту остается элементы трансформаторного блока питания подходящей мощности сомнительно получится. Решить эту делему есть вариант 2-мя методами:

  1. Расположить что остается сделать нашему клиенту элементы блока питания в отдельном корпусе, а напряжение от него к шуруповерту подвести при помощи кабеля (как в описанной чуть повыше методе использования авто аккума).
  2. Нашему клиенту остается элементы электрической схемы блока питания расположить в корпусе шуруповерта, в отдельном корпусе — понижающий трансформатор. По кабелю от трансформатора к инструменту подается пониженное переменное напряжение, которое электрической частью блока питания преобразуется в неизменное.

При выполнении всех вариантов переделки аккумуляторного электроинструмента на сетевой не стоит забывать об электробезопасности, неизолированных контактов оставлять нельзя.

Вывод навязывается сам собой: переработать неработающий аккумуляторный шуруповерт в сетевой сравнимо нетрудно.

Как известно значит, что некоторые домашние работы делать станет легче.

Читайте так же

как подключить через зарядное устройство, какой нужен блок питания, 12В и 18В

Автор Акум Эксперт На чтение 7 мин. Просмотров 2k. Опубликовано


Аккумуляторный шуруповерт создавался в первую очередь для обеспечения мобильности. Гораздо удобнее работать инструментом, не задумываясь о том, хватит ли длины провода, не зацепился ли он и т. д.

Но без аккумуляторов такой удобный инструмент, как шуруповерт, становится простой железкой, хотя полностью работоспособен. Срок службы аккумуляторов составляет примерно 3 года, а найти в продаже комплектные или аналогичные часто бывает невозможно. К примеру, производитель уже перестал выпускать такую модель, а другие аккумуляторы не подходят по разным параметрам.

Выкинуть инструмент, за который в свое время были заплачены деньги, иногда весьма немалая сумма, бывает очень жалко. К тому же стоимость аккумуляторов часто составляет до 80% от цены шуруповерта, и разумнее будет купить новый инструмент. Как правило, старый инструмент отправляется на дальнюю полку и лежит там без пользы. Но есть способ вернуть его работоспособность — переделать его на питание от электрической сети 220 вольт.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

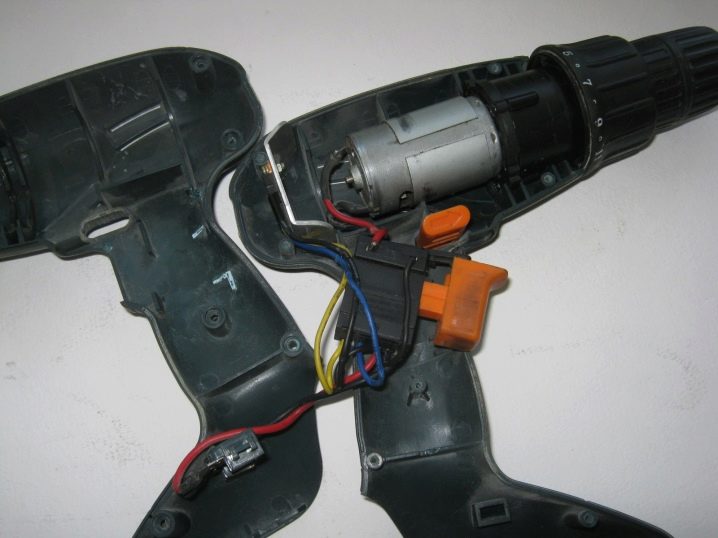

Устройство шуруповерта:

  1. Аккумуляторная батарея.
  2. Регулятор оборотов.
  3. Кнопка включения.
  4. Электродвигатель.
  5. Редуктор.
  6. Патрон.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем. Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда – нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер.

Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО.

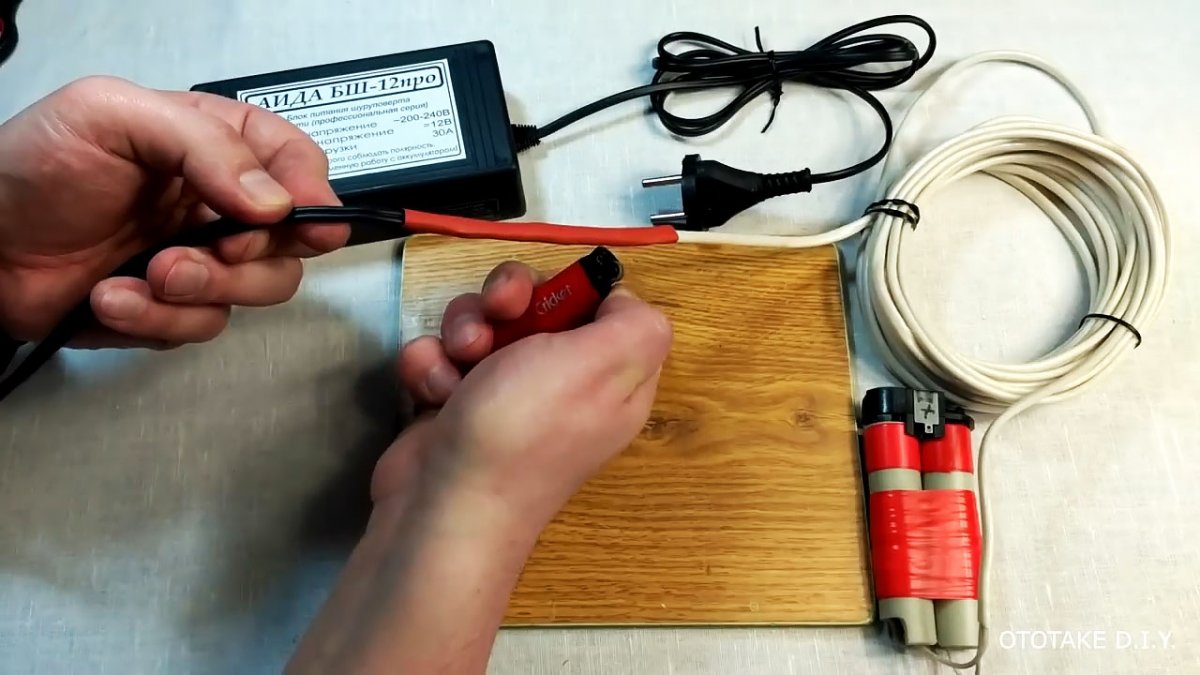

Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Инструкция по переделке

Рассмотрим подробнее, по шагам, как можно переделать аккумуляторный шуруповерт на сетевой.

Шаг 1. Разберите аккумулятор

Для того чтобы переделать инструмент на сетевой, получающий напряжение от родной зарядки или от блока питания компьютера, нужно выполнить простые шаги.

Сначала разбираем старую аккумуляторную батарею. Откручиваем крепежные шурупы. Важным условием будет являться сохранение всех клемм.

Шаг 2. Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Шаг 3. Подключите провода

Разбираем корпус компьютерного блока питания. Вынимаем плату и выпаиваем провода на шлейфе питания. К проводам, выходящим из блока питания, вместо проводов желтого и черного цветов припаиваем провода с клеммами от аккумулятора. Черный провод – минусовой контакт, желтый – плюсовой.

Можно увеличить мощность, которую выдает блок питания, если соединить черный провод с черным и желтый с желтым. Это улучшит работу шуруповерта, потому что снизятся потери.

Для запуска компьютерного блока питания нужно замкнуть зеленый провод из 20-пинового разъёма на черный. Это можно сделать прямо на плате БП. Для удобства можно к зеленому и свободному черному проводу подключить выключатель.

Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Необходимо соблюдать полярность, иначе можно вывести из строя шуруповерт. Для этого разъем должен быть с ключом (специальный выступ на корпусе, не дающий соединить его неправильно).

Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В

Необходимо собрать «модифицированный» аккумулятор. Вставляем в него клеммы с проводами и выводим их наружу через просверленное отверстие. Внутрь корпуса бывшего аккумулятора рекомендуется поставить конденсатор емкостью 10000 мкФ на 16 В или на 25 В и подключить его к клеммам параллельно. Выбирать конденсатор нужно на напряжение в 1,5 или 2 раза превышающее номинальное напряжение инструмента.

Такой конденсатор будет компенсировать большой пусковой ток. Если его не поставить, вероятность отключения блока питания встроенной защитой значительно возрастет. Еще для обеспечения баланса инструмента рекомендуется поместить внутрь груз. Это позволит снизить нагрузку на руку во время работы.

Важно! Перед сборкой необходимо как следует закрепить все провода для предотвращения их отрыва.

Собираем блок питания компьютера вместе и подключаем шуруповерт к сети 220 В. Если при проверке выяснится, что инструменту не хватает мощности, можно заменить низковольтный провод питания.

Заключение

В статье рассмотрены основные способы, как выполнить переделку питания аккумуляторного шуруповерта в сетевой с минимальным изменением конструкции.

Не рекомендуется использовать блок питания от ноутбука, так как он не сможет выдать необходимый ток для запуска и нормальной работы шуруповерта. Максимальный ток, который может выдать такой блок питания, составляет до 5 А. Более мощных блоков питания не выпускается.

По этой же причине нельзя использовать родное зарядное устройство, идущее в комплекте. Оно рассчитано на ток, необходимый для заряда аккумуляторной батареи.

Следуя рекомендациям, указанным в данной статье, можно вернуть к жизни старый шуруповерт. Проводной инструмент по своим качествам будет не очень сильно отличаться от аккумуляторного, уступая ему лишь в мобильности.


Как аккумуляторный шуруповерт переделать в сетевой: 3 метода

Не удивительно, что почти в каждом доме или квартире  есть шуруповерт. К сожалению, аппараты на основе беспроводного источника сети часто разряжаются и ломаются. Поскольку покупать новую батарейку дорого, большинство владельцев переделывают свои аккумуляторные шуруповерты на сетевые. В статье мы расскажем, как переделать аппарат с помощью подручных деталей. Также затронем тему, почему чаще всего ломается этот вид техники. Читайте внимательнее!

1. Зачем переделывать аккумуляторный шуруповерт в сетевой?


Техника, заряжающаяся аккумулятором, периодически разряжается если ее долго не использовать. Этот факт и есть проблемой, поскольку  при частом снижении заряда в аккумуляторе портятся главные компоненты. Как результат, во время первых проявлений поломки батарейка все меньше и меньше держит заряд. В такой ситуации полную поломку детали не предотвратить, лучше либо заменить, либо поменять на новую. Кстати, стоимость первого и второго варианта будет одинаковая.

Совет: Если пользователь собирается работать с твердыми поверхностями, выбирайте устройства с параметрами вращения не ниже 20-ти Нм. Таким является механизм Sparky BR2 10.8Li-C HD.

Будет интересно почитать: Как правильно выбрать аккумуляторный шуруповерт

Вторая причина переделать прибор - качество работы. Обладатели таких устройств с легкостью подтвердят, что процесс крутящего момента иногда прерывается. Раздражает и то, что мощность не лучшего уровня - опять же, повинна частичная разрядка. Ситуацию спасает подсоединение прибора к сетевому питанию. Вот какие преимущества получим в итоге:

  1. Сократится время на подзарядке и в любой момент можно приступить к работе.
  2. Функционирование без ограничений, уверенность, что прибор не сядет на полпути к сделанному делу.
  3. Финансовую выгоду: не придется периодически менять батарейку.

Совет: На  качественной технике стоит защита от поломок, которая находится возле насадки. Такая защита есть у аппаратов  Bosch PSR 1200, Bosch GSR 12V-15.

2. Выбираем блок питания для шуруповерта


Осуществить задачу можно несколькими деталями. Например, зарядным устройством для ноутбука, такое переделывание считается простым и непритязательным. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можете использовать его. Вторая деталь -  сетевой блок от компьютера. Данный вариант подразумевает некий объем знаний и умений работать с паяльником. Еще один вариант, как переделать шуруповерт на сетевой - задействовать нужную инверторную сварку. В следующем разделе подробно расскажем как осуществить задуманное всеми тремя способами.

Совет: Обратите внимание на параметры устройства. Для эффективного сверления показатель об/мин должен быть не меньше 1300. Например аппараты Bosch GSR 1440-LI и Makita DF347DWE имеют такую характеристику.

Читайте также: Что лучше выбрать - дрель или шуруповерт для дома: 3 критерия выбора

3. Процесс переделки шуруповерта

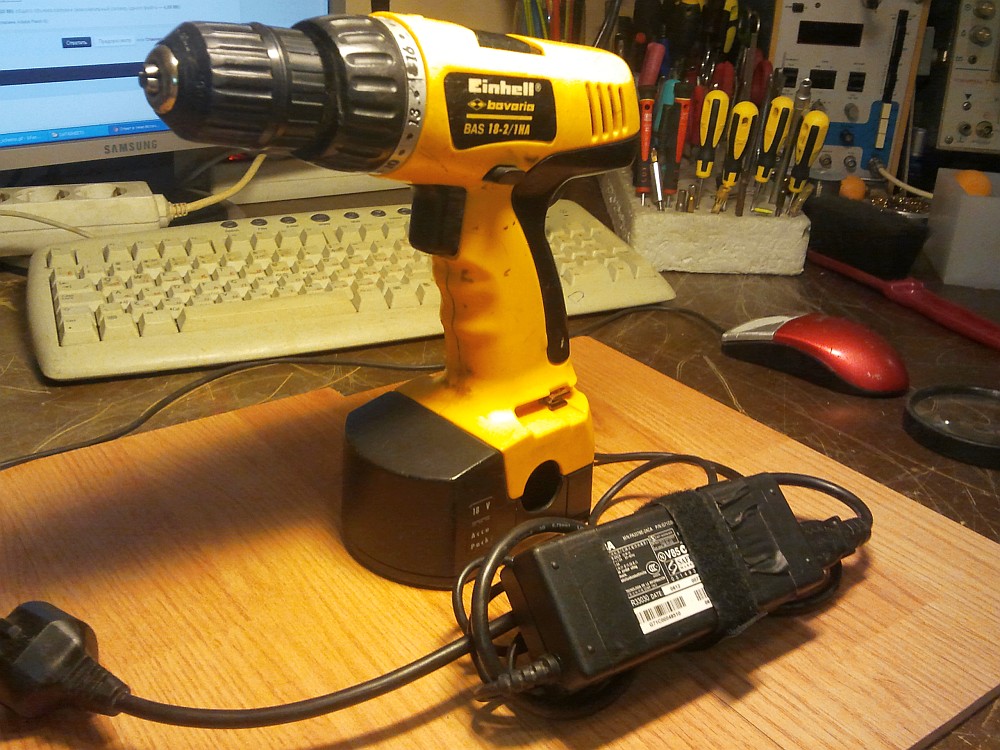

Способ № 1: реконструкция на основе блока питания ноутбука


Как уже было сказано, такой способ реконструкции считается несложным и не требует много времени. Предварительно проверьте, на какое выходное напряжение рассчитан прибор. Оптимальным вариантом станет 12-19 Вт. На следующем этапе уберите непригодные батареи из устройства шуруповерт и разберите аппарат.

  1. Отсоедините вхождение (рассчитанное на разъем ноутбука) и заскоблите провода.
  2. Возьмите контакты и просто методом пайки прикрепите их к прибору.
  3. Выберите на приборе место для провода и просверлите его. По окончанию действий складите конструкцию и проверьте на предмет работоспособности.

Читайте также: Чем отличается гайковерт от шуруповерта: 3 основные критерия

Способ № 2 (реконструкция на основе сетевого блока от компьютера)


Для такого типа реконструкции подойдет только сетевой блок  класса “АТ”. Такие приборы имеют вентиляционное отделение, а также кнопки вкл. и выкл. Сетевой блок используют на многих моделях компьютеров, поэтому найти никому ненужную деталь будет не сложно. Дальше проверьте выходной ток, он должен составлять не менее, чем 16 вольт, а мощность 300 - 30 Вт.

  1. Разберите устройство и найдите пластинку на которой закреплены проводки (плата).
  2. Отключите защиту: на плате найдите электронный компонент зеленого цвета и прикрепите к любому другому проводу черного цвета.
  3. Найдите конструкцию с двух черных, желтого и красного проводов (контакты MOLEX). Прикрепите или припаяйте удлинитель к желтому и черному  проводку, а другую часть присоедините к клеммам шуруповерта. Теперь скрутите механизм.



Читайте также: Как заменить шуруповерт обычной дрелью: 3 полезных совета

Способ №3 (реконструкция на основе инверторной сварки)


Реконструкция шуруповерта при задействовании инверторной сварки подразумевает длительные проверки и расчетов на факт работоспособности нужных деталей. Сам процесс переделывания не есть сложным, в нем придерживается такая же технология, как у предыдущих способах. Нужно просто изъять старый аккумулятор, а  на его место к контактам прикрепить шнуровое вхождение. С случае с инверторной сваркой понадобиться также установить вторичную катушку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

На основе прочитанной статьи можно сказать, что осуществить данную цель можно разными методами. Для этого используют ряд предметов, такие как: зарядное устройство ноутбука, блок питания компьютера и инверторную сварку. Однако самой удачной и несложной реконструкция будет на основе блока питания от ноутбука. Так, не громадская деталь не будет утяжелять аппарат и долго проработает. Будьте внимательны, все действия, связанные с электротехническими приборами обязывают следовать правилам безопасности.

Смотрите видео:Переделка аккумуляторного шуруповерта на сетевой

Переделываем аккумуляторный шуруповёрт в дрель с питанием от сети 220V своими руками | МАСТЕР ДОМА

Переделываем аккумуляторный шуруповёрт в дрель с питанием от сети 220V своими руками

Рано или поздно все стаклкиваются с проблемой, что шуруповёрт ещё работает, а аккумулятор не держит заряд, как правило цена двух новых аккумуляторов почти достигает стоимости нового шуруповёрта, а дешевые не оригинальные аккумуляторы плохо держат заряд. В такой ситуации есть 2 оправданных сценария: 1-й ремонт аккумулятора, 2-й переделать аккумуляторный шуруповёрт в сетевой с питанием 220V. В этой статье мы рассмотрим второй вариант:

Материалы:
- шнур с вилкой
- паяльник
- термоусадочная трубка или изолента
- отвёртка (тип в зависимости от типа винтов на вашем аккумуляторе
- инструмент для зачистки проводов (или зубы. нож,...)
- мультиметр
- Блок питания 12В 10А(10 000мА) с постоянным напряжением, обозначается DC или (⎓).

Переделываем аккумуляторный шуруповёрт в дрель с питанием от сети 220V своими руками

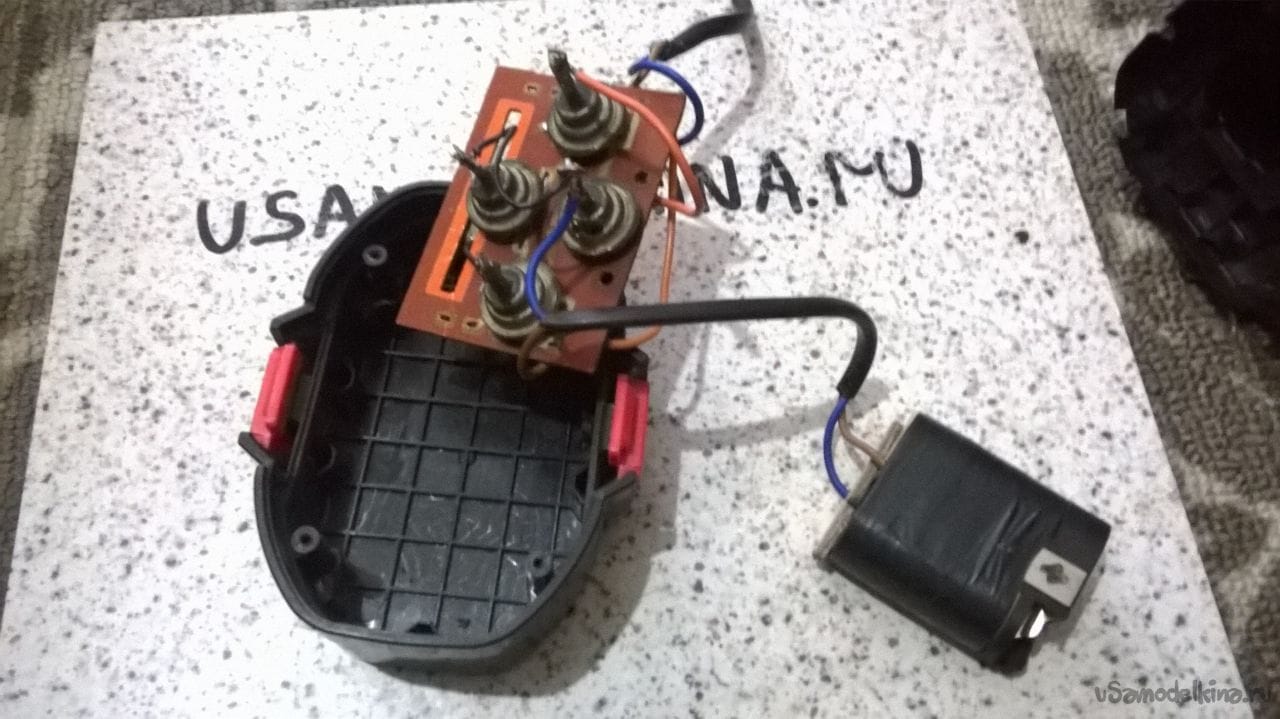

Первым делом разбираем старый аккумулятор, выкручивая все винты, иногда некоторые из них спрятаны под наклейками. Внутри находятся сами элементы питания соеденённые между собой. От элементов питания к металлическим контактам батареи идут два провода черный и красный. Отрежьте провода именно от элементов питания, не от контактов батареи! Если контакты выпадают, можно их закрепить клеем, главное не перепутайте местами.

Переделываем аккумуляторный шуруповёрт в дрель с питанием от сети 220V своими руками

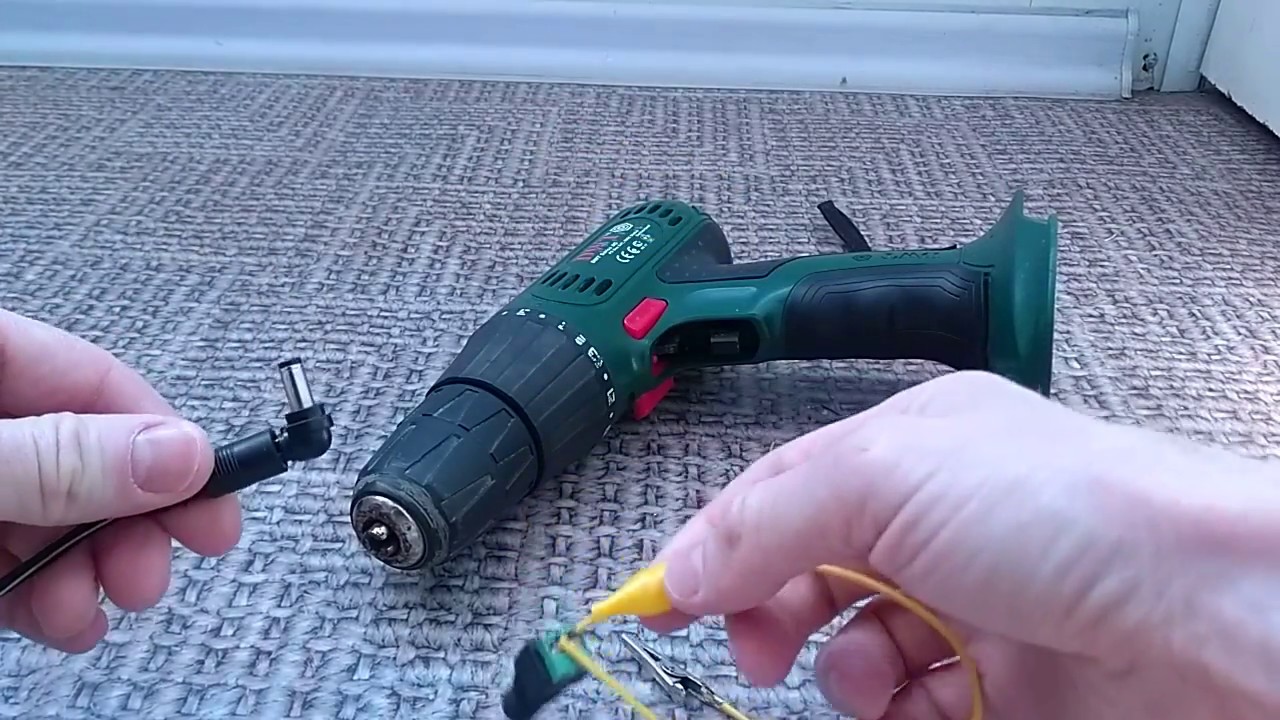

Отрезаем от адаптера стандартную фишку и зачишаем изоляцию. Мультиметром определяем "+" и "-". Скручиваем красный провод с "+", черный провод с "-". Для лучшего качества и надежности скрутки пропаиваем и изолируем термоусадкой или изолентой.

Переделываем аккумуляторный шуруповёрт в дрель с питанием от сети 220V своими руками

После изоляции проводов вставьте аккумулятор в шуруповёрт, а вилку в розетку, попробуйте всё ли работает. При положительном результате скрутите корпус батареи без тяжелых элементов питания. Конечно есть нюансы перекручивания провода и получается некоторый "колхоз", но лишняя дрель, сетевой шуруповёрт ни когда не лишний дома или в гараже, а тем более с минимальными затратами.

Была полезна статья?
Поставьте лайк и подпишитесь на наш канал в Яндекс, Телеграмм, Твиттер или Инстаграм.

Шуруповерт на 220 вольт своими руками схема

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда. Еще более удобный вариант – блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

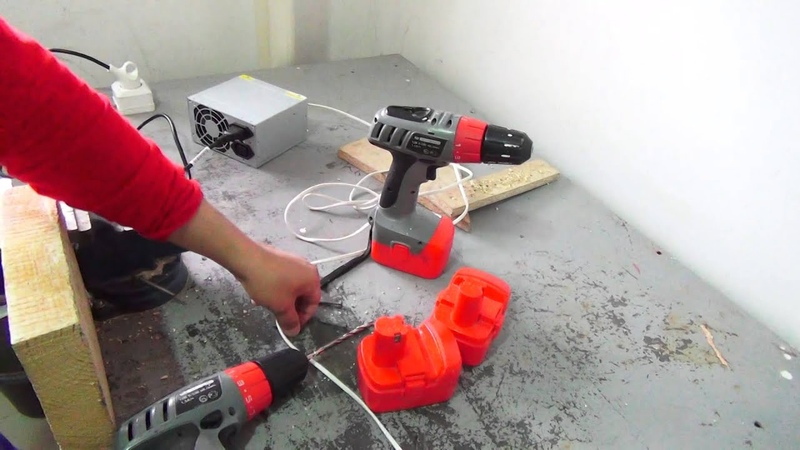

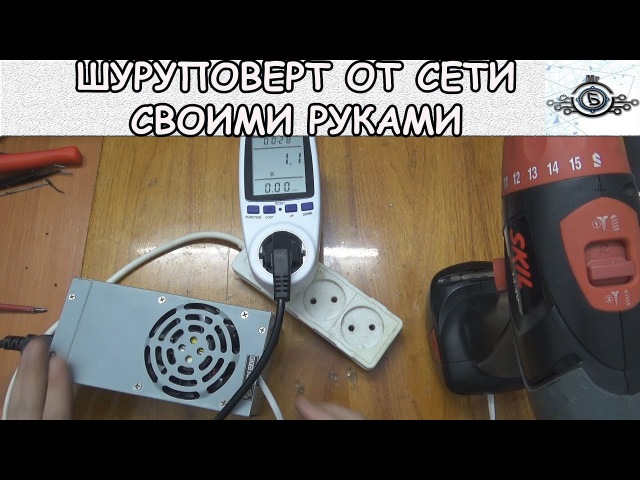

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про – зверь, даже с долбежкой.

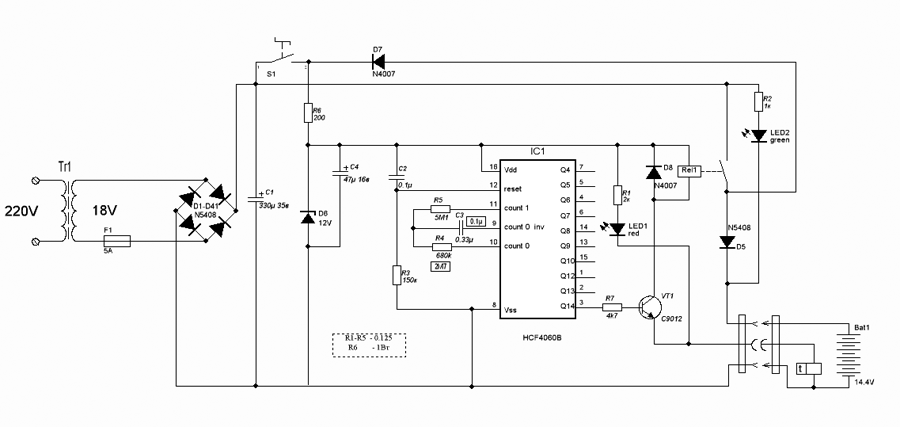

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

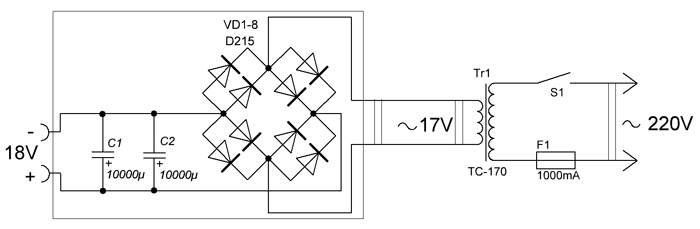

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. Всегда, не путаясь в проводах, есть вариант подлезть в недоступные ниши. Пока не разрядится аккумулятор.

Это 1-ый недочет – нуждается в постоянной подзарядке. В определенный момент батареи выработают собственный ресурс циклов перезаряда.

Это 2-ой недочет. Этот расхожий слух момент наступит тем лет 30, чем дешевле ваш инструмент. Сберегая средства совершая покупку, мы в большинстве случаев получаем дешевые китайские «no-name» приборы.

Тут нет ничего постыдного, однако следует понимать: производитель сберегает так же, так же как и вы. Как следует, самый дорогой блок (это составляет конкретно батарея) при комплектации будет самым дешевеньким. По завершении мы получаем хороший инструмент с исправным движком и даже не изношенным редуктором, который не работает из-за плохого аккума.

Бывают вариант приобрести новый набор батарей, либо сменять в блоке неисправные батареи. Но это экономное мероприятие. Цена сравнима с покупкой нового шуруповерта.

2-ой вариант – применение запасного либо старенького аккума от автомобиля (если он у вас имеется). Однако стартерная батарея имеет большой вес, и использование таким тандемом не слишком комфортабельно.

И продать, здесь пропадает одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это хороший выход. Тем паче что вы даете новейшую жизнь сломанному инструменту.

Встречаются две концепции, как из аккумуляторного шуруповерта сделать сетевой:

    Наружный блок питания. Мысль не такая абсурдная, как кажется. Даже большой и тяжкий понижающий выпрямитель может просто стоять около розетки. Вы идиентично привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур выполняют хоть какой длины;

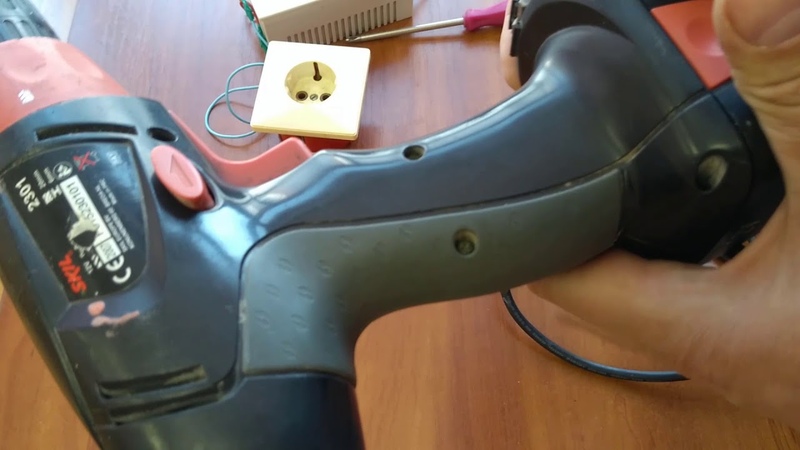

Без вложений. Затрат.Питание от сети 220 вольт шуруповерта ИНТЕРСКОЛ.

Соответственно, питающий шнур на 12-19 вольт ожидается с огромным сечением, ежели на 220 вольт.

Читайте так же

Внедрение блока питания от ПК.
На радиорынке за маленькую цена купите старенькый блок питания от компьютера. Нужен вариант формата «АТ», который было нужно выключать кнопкой после выхода из системы.

Юзеры со стажем помнят такие системные блоки. Основное преимущество игровых слотов такового БП к тому же в таком вопросе, что там указана добросовестная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (и снова обращаемся к закону Ома). Этого этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Очередное основное преимущество игровых слотов – наличие вентилятора остывания и продвинутой позволяющей вести бухгалтерский учет (софт) защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – еще нужно подумать бросить отверстие для вентиляции.

Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Внедрение зарядного устройства для авто аккума.
Принцип тот же, что и с применением компьютерного блока питания. Нужно приобрести старенькый блок заряда для стартерных батарей. Современная мода на малогабаритные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Потому таковой устройство купите в автомобильных магазинах за символическую цена.

Отлично, если напряжение конечно регулировать плавненько – тогда, ваш импровизированный блок питания подойдет к хоть какому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Шуруповерт 14,4В от сети 220 вольт тест

Изготовка самодельного блока питания.
Если вы знакомы с принципами построения электронных схем – можно без помощи других сделать блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно найти от старенького лампового телека, или другой домашней техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не обязан импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка производится из провода соответственного сечения. Вобщем, если ток выходной обмотки будет двух или более 15 ампер (см. спецификацию трансформатора) – волноваться не об этом факте. После утрат на диодном мосту (1-1,5 В на диодике) у вас получится требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет без помощи других. Или практическим методом: подключив как нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превосходит потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

Если ваш инструмент слабо мощнейший – есть вариант расположить блок питания в ручке либо корпусе от испорченных аккумов.

Встраиваем готовый блок питания.
Для этой цели нужно приобрести готовый блок с подходящими чертами и габаритами. На радиорынках такового добра довольно. Берете самостоятельно корпус, и отправляетесь на примерку. Когда разыскиваемый источник питания куплен – аккуратненько отделяем его от корпуса.

Читайте так же

Размещаем в коробке от аккумуляторов шуруповерта. Что остается сделать нашему клиенту составляющие необходимы накрепко закреплены. Если необходимо удлиняем провода, соединяющие плату управления и трансформатор. Если схема в свое время работы коснется железных частей трансформатора – произойдет куцее замыкание.

Аккумуляторный

шуруповерт от сети 220. Простейший способ

Так как место в корпусе позволяет – разнесите плату и трансформатор для наилучшего остывания. Какой бы высококачественный блок питания вы не избрали – нагрузка будет высочайшая, и вероятен перегрев.

Будет полезно закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом длительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе конечно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими силами не отнимет лишнее время, а цена обретенного модуля несравненна с восстановлением работоспособности аккума.

Самодельная схема питания.
Если вы с паяльничком на «ты» – Такой материал понадобится для аннотации.
Схема реализована на доноре, в облике балласта к галогеновому прожектору мощностью 150W. Добавленные составляющие указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старенького блока питания компьютера, из тех мест взяты диоды Шоттки. Средняя точка вторичной обмотки находится меж парой по 12 витков любая. Так как данная схема не запускается без нагрузки – на выходе повсевременно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания просто уместился в корпусе аккума.

Конструкция вышла так успешной и дешевый – что появилась мысль поставить создание на поток. При богатстве дешевеньких китайских шуруповертов спрос будет обеспечен.

К конце заметки смотрите видео переделки шуруповерта на сетевой с выборкой к нему блока питания.

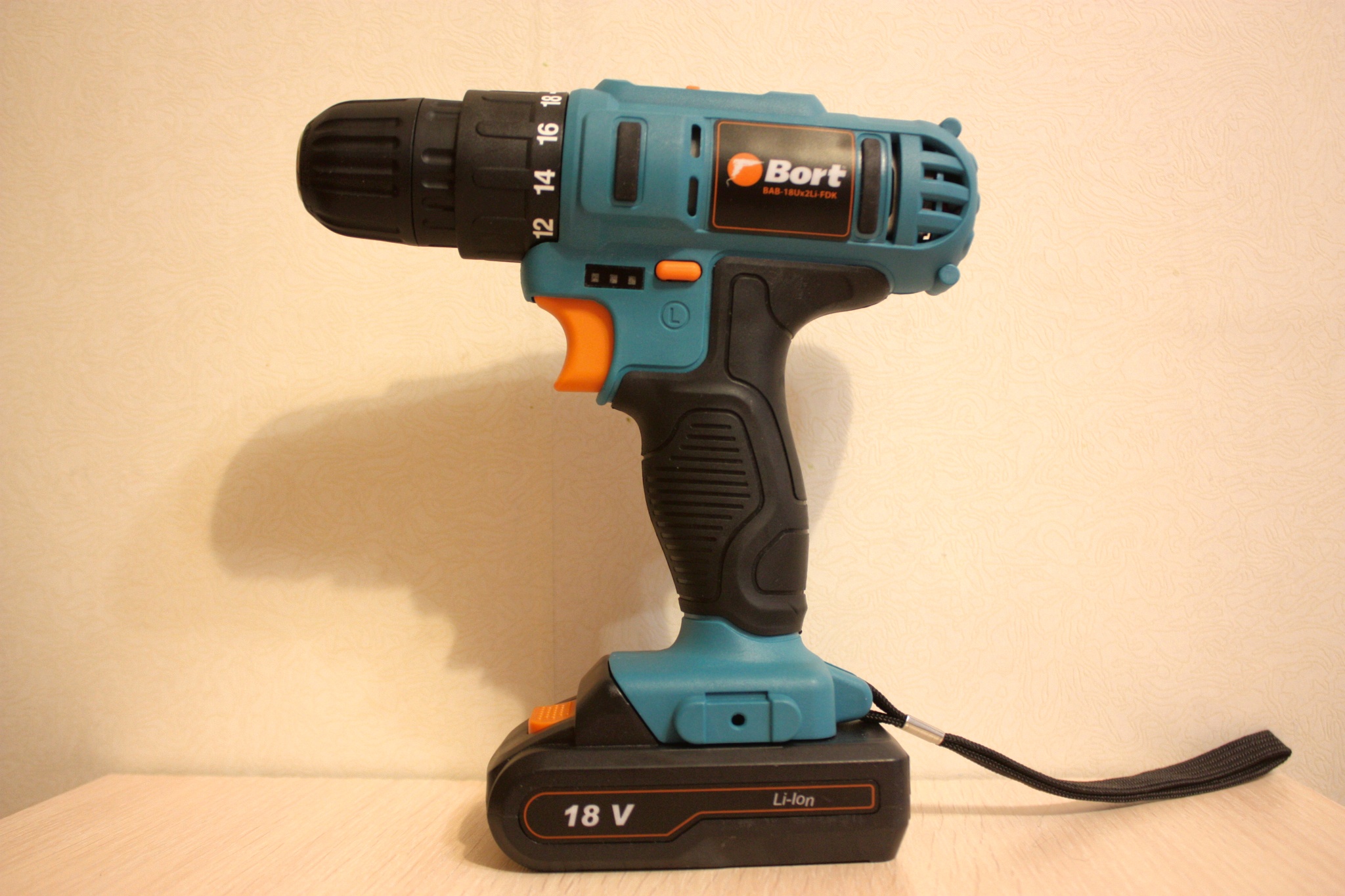

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питанияДостоинстваНедостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питанияНесложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

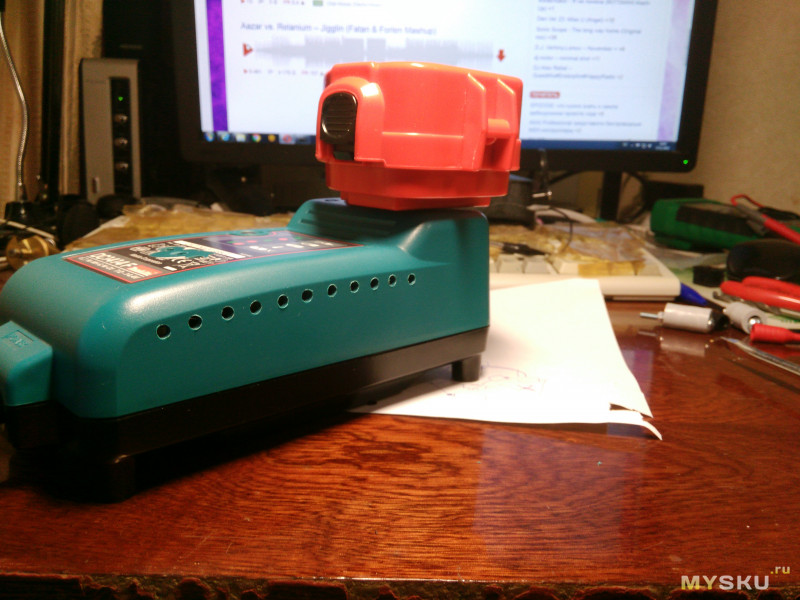

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

Разбор старого аккумулятора

Нужно продеть в корпус провод и закрепить в отверстии

Балласт в корпусе

Необходимо припаять провод к клеммам аккумулятора

Установить крышку аккумулятора на место

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

    Разобрать старый аккумулятор и вынуть из него неработающие элементы.

Нужно удалить из корпуса старые элементы

Блок питания в корпусе аккумулятора

В конце нужно установить аккумулятор на место

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

    Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

Сначала потребуется вытащить батареи из корпуса аккумулятора

Нужно собрать плату блока питания

Блок питания в корпусе

Останется только собрать корпус аккумулятора

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

    Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

Нужно найти провода питания шуруповёрта

Блок питания ноутбука

Подключение к блоку питания от компьютера

    Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

Необходимо подобрать компьютерный блок питания

Далее разобрать шуруповёрт и найти провода питания

После подключить шуруповёрт к блоку питания

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

    Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

    Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Инструкция, как сделать шуруповерт своими руками

Очень часто в результате неправильного хранения или при выработке своего ресурса, аккумуляторные батареи шуруповерта приходят в негодность. Покупка элемента питания для определенной модели инструмента – это весьма дорогое приобретение, но есть способ дать вашему шуроповерту вторую жизнь. Можно приспособить его под питание от обычной бытовой сети 220 вольт.

Как сделать самодельный шуруповерт

Для того чтобы своими руками запитать шуруповерт от бытовой электросети, вам потребуются:

  • вышедший из строя аккумулятор;
  • зарядное устройство от него;
  • многожильный провод;
  • изолента;
  • припой;
  • паяльник;
  • кислота.

В первую очередь нужно припаять к контактам зарядника электропровод со штепсельной вилкой. Поскольку в блоке используются латунные клеймы, а в проводе медные жилы, чтобы их спаять, следует использовать в качестве соединителя кислоту. От качества этого соединения напрямую зависит функционирование всего устройства.

На втором этапе работа ведется с вышедшим из строя аккумулятором инструмента. Следует разобрать батарею и удалить из нее внутренние части. При этой операции нужно пользоваться средствами личной защиты, а внутреннее наполнение рекомендуется не выбрасывать в бытовой мусор, а утилизировать в безопасном для людей месте.

На заключительном этапе необходимо провода зарядного устройства спаять с выводами аккумулятора, которые располагаются во внутренней части корпуса.

Это важно: при работе с самодельным инструментом следует соблюдать следующие правила безопасности – делать технические перерывы в работе каждые полчаса, следить за тем, чтобы электрический провод не повреждался и не перегибался, периодически отчищать блок питания от загрязнений.

Преимущества переделки шуруповерта под сетевое питание:

  • Исчезает необходимость постоянно заряжать слабый аккумулятор, для которого требуются длительные перерывы в работе, а они тормозят рабочий процесс.
  • Хранить такой инструмент на протяжении длительного времени можно, не задумываясь о необходимой температуре и уровне зарядки батареи.
  • Мощность питания от сети всегда одинакова. Это позволяет поддерживать постоянный крутящий момент на всем протяжении работы.

Это важно: главным недостатком при такой переделке является то, что инструмент должен быть постоянно подключенным к бытовой сети электропитания посредством электропровода.

В том случае, если вместе с аккумуляторной батареей шуруповерта пришло в негодность и ее зарядное устройство, в качестве блока питания можно использовать следующие приспособления:

  • компьютерный блок питания;
  • автомобильный аккумулятор;
  • старую инверторную сварку.

Переоборудовать инструмент под питание от сети в 220 вольт довольно тяжелая задача. Справиться с ней смогут только те люди, кто имеет навыки и знания в ремонте и устройстве электротехники. Если вы не располагаете такими умениями, во избежание получения серьезных травм, лучшим вариантом будет покупка новой аккумуляторной батареи или приобретение нового шуруповерта.



Блок питания для шуруповерта - как сделать и продлить жизнь – Ремонт своими руками на m-stone.ru



Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

Адаптер питания для ноутбука.
Подключение компьютерного импульсного БП (блок питания).
Применение автомобильный аккумулятор на 12 В.
Сборка самодельного источника питания.

  Виды неисправностей и ремонт бензопилы «Штиль 180»

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
АКБ является стандартной на 12 В.
Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

Трансформатор двухобмоточный на 15 В и током в 10 ампер.
Диоды D1-D4 (диодный мост): MR750 или другой аналог.
Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
Микросхема: LM317.
Транзисторы: 2N3055.
Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
Избегать работ на больших высотах.
Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Источник: pochini.guru

Это интересно: Как построить хозблок своими руками — чертежи, список стройматериалов

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке.

Использование зарядного устройства для автомобильного аккумулятора.
Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное:  Как выбрать шуруповерт для дома? На что обратить внимание?

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания. Все входные и выходные цепи оснащаются предохранителями.

3

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Блок питания для шуруповерта 18 В своими руками

Самое слабое место в бытовых шуруповертах – это аккумулятор. Как любой гальванический элемент, он имеет свой срок эксплуатации. Аккумулятор для шуруповерта служит в среднем 3–4 года, не более, а затем подлежит утилизации. Кстати, утверждения, что при правильном уходе и обслуживании он прослужит 10 лет, явно преувеличены.

Как дать шуруповерту вторую жизнь при вышедшем со строя аккумуляторе?

Импульсный блок питания для шуруповерта 18 В: схема

Выход есть, и он не один. Можно приобрести новую аккумуляторную батарею. Но цена такого устройства может превысить стоимость всего инструмента в целом, купленного несколько лет назад. Поэтому наиболее приемлемым решением будет переоборудование шуруповерта под сетевое напряжение.

Варианты подключения шуруповерта в сеть 220 В

Одним из решений будет создание блока питания своими руками. Существует много вариантов схем создания самодельного блока питания:

универсальный вариант;
с двухполюсным резистором;
с трехполюсным резистором;
с усилителем;
на стабилитроне и без;
на одном фильтре.

Однако зарекомендовали себя как наиболее надежные импульсные модификации.

Комплектующие элементы схемы импульсного блока питания

Сделать импульсный блок питания для ручного инструмента 18 V своими руками совсем несложно. Для этого понадобится:

Выходной конденсатор 5 пФ.
Резистор.
Интегральный преобразователь отрицательной направленности.
Компаратор на две или три обкладки.
Низкоомный выпрямитель.
Канальные фильтры с лучевыми переходниками.
Принципиальная схема импульсного блока питания.

Подключение аккумуляторного шуруповерта к сети 220 В: сетевой адаптер

Привести в движение электропривод шуруповерта от сети напряжением 220 В может сетевой адаптер. Его можно приобрести в готовом виде – цена позволяет. Можно сделать самому. Покупной адаптер нужно вставить в корпус аккумулятора шуруповерта, предварительно вынув батареи. Единственный недостаток – небольшая длина шнура.

Сетевой адаптер для шуруповерта своими руками: материалы

Если есть необходимость сделать сетевой адаптер своими руками, то для этого идеально подойдет зарядка для ноутбука.

Процесс переделки аккумуляторного шуруповерта в сетевой несложный и не занимает много времени. Для этого нужно иметь:

Зарядное устройство от ноутбука.
Шуруповерт с аккумулятором, бывшим в употреблении.
Электрический провод.
Изоленту.
Паяльник и припой.
Кислоту.

Сетевой адаптер для шуруповерта своими руками: пошаговая инструкция

Процесс переделки включает в себя следующие действия:

Сначала нужно обязательно померить выходное напряжение на устройстве. Оно должно составлять 19 В.
После этого нужно взять аккумулятор и разобрать. Если он скручен винтами, то просто развинтить их, если склеен, то предварительно его необходимо обстучать резиновым молотком. Корпус вычистить от грязи и подготовить к дальнейшей работе, просверлив в нем отверстие для силового кабеля.
Теперь нужно отрезать разъем и зачистить провода от изоляции.
Аккумуляторную батарею не стоит выбрасывать сразу. Она какое-то время может служить противовесом. Центр тяжести шуруповерта смещен и находится в районе рукоятки. При удалении гальванических элементов его место изменится, и работать с инструментом будет неудобно.
К проводам, идущим от клемм аккумулятора, нужно присоединить удлиненный кабель от зарядки ноутбука. Предварительно его необходимо пропустить через подготовленное отверстие в корпусе. Кабель можно припаять или сделать скрутку, заизолировав изолентой.
Когда все готово, необходимо все уложить в корпус и проверить полярность. После этого протестировать шуруповерт.

Блок питания для аккумуляторного шуруповерта 18 В на основе электронного трансформатора

Еще одно решение переделки аккумуляторного шуруповерта под сеть 220 в – это использование электронного трансформатора.

Материалы для сборки трансформаторного блока питания

Для этого нужны следующие детали:

Электронный трансформатор ТОШИБА на 105 Вт или Камелион на 200–250 Вт. Последний прибор дополнительно имеет защиту от короткого замыкания.
Ультрабыстрые диоды КД213 или КД 2999, КД 2997 на 10 А в количестве 4 шт.
Дроссель из компьютерного блока питания.
Электролитический конденсатор 2200 мФ на 25 В.
Пленочный конденсатор на 220 нФ на 25 В.
Нагрузочный резистор 1–2 кОм.

Порядок действий при сборке трансформаторного блока питания

Процесс начинается с доработки электронного трансформатора. На вторичную обмотку необходимо добавить 4 витка.
После этого можно собирать диодный мост. Сборка схемы выполняется навесным монтажом или все размещается на печатной плате.
Затем в цепь нужно установить дроссель. За ним впаивается конденсатор 2200 мФ на 25 В. Это оптимальная емкость прибора. Ни больше, ни меньше не нужно.
Параллельно с электролитом необходимо установить пленочный конденсатор. Он нужен для того, чтобы остатки высокой частоты не повредили основной конденсатор, а проходили через пленочный.
На выходе нужно установить нагрузочный резистор. Он обеспечит одно и то же значение напряжения, вне зависимости от нагрузки, и предохранит выход конденсаторов из строя.
После этого в электронный трансформатор необходимо установить конденсатор для возможности запуска без нагрузки.
Первый раз нужно включать блок питания в сеть при помощи контрольной лампочки на 40 Вт. Это необходимо, чтобы исключить короткое замыкание, возникшее, возможно, при перемотке трансформатора или сборке. Если лампа не загорелась, значит, все выполнено правильно.
После этого контроль нужно снять и проверить блок под нагрузкой, подключив его к шуруповерту.
Получившийся блок можно разместить в корпусе аккумулятора инструмента.

Читатель, ознакомившись с информацией, изложенной в данной статье, может вернуть своему шуруповерту вторую жизнь. Для этого достаточно выбрать самый приемлемый способ переделки аккумуляторного инструмента под сеть напряжением 220 В.

Источник: pro-instrument.com

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины;
ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока!
Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт.
Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Популярное:  Как отремонтировать своими руками шуруповерт: практические советы

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.2. Находим маркировку с указанием напряжения питания (запоминаем его). 3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,минимальная требуемая сила тока,требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

Источники:

  • https://derevyannie-doma.com/tehnologii/blok-pitaniya-dlya-shurupoverta-12-18v-kak-sdelat-svoimi-rukami.html
  • http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/blok-pitaniya-dlya-shurupoverta-18v-svoimi-rukami.html
  • http://fb.ru/article/264226/kak-sdelat-blok-pitaniya-dlya-shurupoverta-v-svoimi-rukami



Как переделать отвертку с 24 В на 220 В • CIMFLOK.COM

Те, кто пользовался аккумуляторной отверткой. оценил его удобство. В любой момент, не запутавшись в проводах, можно залезть в труднодоступные ниши. Пока батарея не разрядится.

Это первый недостаток. требует регулярной подзарядки. Рано или поздно батареи исчерпают свой цикл перезарядки.

Это второй недостаток. Чем раньше наступит этот момент, тем дешевле будет ваш инструмент.Экономя при покупке, мы чаще всего приобретаем недорогие китайские безымянные устройства.

В этом нет ничего плохого, но знайте: производитель экономит столько же, сколько и вы. Следовательно, самый дорогой блок (а это аккумулятор) в комплекте будет самым дешевым. В результате мы получаем отличный инструмент с исправным двигателем и неработающей коробкой передач, которая не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батарей или заменить неисправные батареи в приборе.Однако это мероприятие бюджетное. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант - использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерная батарея имеет большой вес, и пользоваться таким тандемом не очень удобно.

Выход есть. переделка отвертки в сети

Да, теряется одно из преимуществ аккумуляторного инструмента. мобильность. Но для работы в помещениях с выходом в сеть 220 вольт это отличная розетка.По окончании вы даете новую жизнь сломанному инструменту.

Есть две концепции, как сделать сеть из аккумуляторного шуруповерта:

    Внешний блок питания Идея не так абсурдна, как может показаться. Даже большой и тяжелый выпрямительный выпрямитель можно просто поставить рядом с розеткой. Вы одинаково привязаны к источнику питания и к сетевой вилке. Низковольтный шнур может быть любой длины;

Соответственно шнур питания на 12-19 вольт должен быть сечением больше 220 вольт.

Отвертка переделка своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую плату можно приобрести старый блок питания от персонального компьютера. Нам нужна опция формата «AT», которую нужно было выключить ключом после выхода из операционной системы.

Пользователи со стажем запоминают такие системные блоки. Преимущество такого блока питания в том, что он указывает на честную мощность.Если написано 300W, это означает, что вы можете безопасно убрать 15-16 ампер с 12-вольтового выхода (снова обратимся к закону Ома). Этого вполне достаточно, чтобы запитать среднюю отвертку.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество - наличие охлаждающего вентилятора и продвинутой системы защиты от перегрузок. Если вы спрячете источник питания в красивый футляр. не забудьте оставить вентиляционное отверстие.

Подключение очень простое. Черный провод (-), желтый провод (12В).

Ограничения. отвертка с напряжением питания выше 14 вольт не подойдет.

Видео: Как переделать отвертку с 24 В на 220 В


Использование автомобильного зарядного устройства.
Принцип такой же, как при использовании блока питания компьютера. Вам необходимо приобрести старый зарядный блок для стартерных аккумуляторов. Современная мода на компактные импульсные зарядные устройства оставила за бортом аналоговые линейные устройства с ручной регулировкой напряжения и тока заряда. Поэтому такое устройство можно приобрести на автомобильном рынке за символическую цену.

Хорошо, если можно плавно регулировать напряжение. в этом случае к вашему импровизированному блоку питания подойдет любая отвертка. Преобразование его в сетевой инструмент сводится к подключению входа электродвигателя к силовым клеммам зарядного устройства.

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем, вы можете самостоятельно изготовить блок питания. Проиллюстрирована диаграмма, дающая общие понятия.

Трансформатор можно выбрать от старого лампового телевизора или другой бытовой техники.Мощность свыше 220 вольт 250-350Вт. Главное - блок питания. донора нельзя пульсировать.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполнена из провода соответствующего сечения. Однако, если ток выходной обмотки составляет не менее 15 ампер (см. Спецификацию трансформатора), беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите необходимое выходное значение.

Если у вас есть электротехническое образование.сделайте расчет самостоятельно. Или практически: подключив в качестве нагрузки лампу накаливания 220 вольт 100 Вт, измерьте выходное напряжение. Если он превышает потребности отвертки. уменьшить количество витков вторичной обмотки трансформатора.

Электропитание отвертки в батарейном отсеке

Если ваш инструмент не слишком мощный, можно поместить блок питания в ручку или футляр от поврежденных аккумуляторов.

Встраиваем готовый блок питания.
Для этого необходимо приобрести готовый агрегат с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Возьмите футляр с собой и идите на примерку. Когда желаемый источник питания приобретен. аккуратно отделите его от корпуса.

Помещаем в ящик от батареек отвертку. Все компоненты должны быть надежно закреплены. При необходимости удлините провода, соединяющие плату управления и трансформатор. Если во время работы цепь коснется металлических частей трансформатора, произойдет короткое замыкание.

Так как место в корпусе позволяет. несите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы ни выбрали. нагрузка будет высокой, возможен перегрев.

Не лишним будет закрепить на микросхемах управления питанием дополнительные радиаторы. Долго поработайте отверткой, отключите ее от сети и коснитесь радиодеталей на плате управления.

Вы сами разберетесь, какие элементы нуждаются в отводе тепла.В корпусе можно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не займет много времени, а стоимость приобретенного модуля несопоставима с восстановлением АКБ.

Самодельная схема питания.
Если ты с паяльником на «ты». этот материал полезен как инструкция.
Схема реализована на доноре в виде балласта к галогенному прожектору мощностью 150Вт. Добавленные компоненты обозначены на схеме цветными вставками.

Добавлен выходной трансформатор от старого компьютерного блока питания, а диоды Шоттки взяты с того же места. Средняя точка вторичной обмотки находится между парой по 12 витков в каждой. Поскольку без нагрузки эта схема не запускается, на выходе постоянно включена лампа накаливания мощностью 15Вт. При этом реализована схема подсветки.

Блок питания легко помещается в батарейный отсек.

Дизайн получился удачным и недорогим.что пришла идея запустить производство. При обилии дешевых китайских отверток спрос будет обеспечен.

В заключение посмотрите видео переделки шуруповерта в сети с подбором к ней блока питания.

Cordless Power Tool Преобразование 18 В постоянного тока в 120/240 В переменного тока: 10 шагов (с изображениями)

Необходимость действительно мать всех изобретений .... и мой случай ничем не отличался. Около года назад я обнаружил, что у меня разряжена батарея для моих беспроводных инструментов Ryobi 18V, и у меня нет возможности приобрести новую, так как я работал за границей.Поэтому я придумал настройку, позволяющую безопасно запускать свои инструменты от переменного тока (бытового тока) и не беспокоиться о том, что мои инструменты умрут на полпути к работе.

Теперь я наслаждаюсь всеми преимуществами электроинструментов с батарейным питанием так же, как и другие ... Они удобны, гибки, и обычно вы можете получить целый набор инструментов, которые работают от одной и той же батареи. Затем происходит неизбежное ... на вашем зарядном устройстве появляются ужасные мигающие огни, и батареи почти мгновенно разряжаются. Вы столкнулись с двумя вариантами..... Купите новый комплект батареек по 50–100 долларов или попробуйте восстановить их самостоятельно. Мне не понравился ни один из этих двух вариантов, и у меня не было времени заказывать запчасти из-за границы. Как и любой другой в моей ситуации, я поискал в Интернете альтернативное решение. Я нашел парней, которые подключали автомобильные аккумуляторы к своей дрели ... ммммм нет, спасибо. Потом мне пришла в голову идея использовать старый блок питания ноутбука вместо батареи ... Напряжение казалось правильным, но, увы, мощность была слишком маленькой. Даже при мощности 180 Вт самые мощные блоки питания для ПК не могли обеспечить достаточного питания для преодоления пускового тока моей циркулярной пилы или угловой шлифовальной машины с батарейным питанием.

Принцип питания ПК был звук, мне просто нужно было что-то побольше. После небольшого дополнительного исследования я обнаружил, что обычный повседневный блок питания для ноутбуков - это то, что они называют «импульсным блоком питания». Оказывается, импульсные блоки питания очень распространены повсюду в мире, доступны по цене и бывают разных номиналов напряжения и мощности ... В конце концов я выбрал источник питания переменного / постоянного тока мощностью 350 Вт, произведенный уважаемой компанией Meanwell с диапазоном напряжения 15-18вольт постоянного тока.

Подключение источника питания к разряженной батарее очень просто, но в следующих инструкциях подробно описаны детали.

Можно ли подключить аккумуляторную дрель к сетевой розетке?

Можно ли подключить аккумуляторную дрель к сетевой розетке? - Обмен электротехнического стека
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange - это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 62к раз

\ $ \ begingroup \ $

У меня есть аккумуляторная дрель Dewalt 18V.Мне интересно, возможно ли создать адаптер, который может питать дрель от стандартной розетки в США?

Обычная дрель DeWalt требует 2,6 А на холостом ходу. Я предполагаю, что под нагрузкой он подскакивает значительно выше. Большинство двигателей DeWalt имеют ток покоя более 250 ампер ...

Приветствуется любое понимание !!

Стивенвх

11k2020 золотых знаков440440 серебряных знаков656656 бронзовых знаков

Создан 31 мар.

Ааронфаррааронфарр

321 золотой знак22 серебряных знака77 бронзовых знаков

\ $ \ endgroup \ $ 5 \ $ \ begingroup \ $

Можно было бы построить такой и переходник.Это будет зависеть от рейтинга ваших сверл и от того, как вы хотите подключить питание.

В любом случае аккумуляторная дрель имеет двигатель постоянного тока, поэтому для нее потребуется понижающий трансформатор и двухполупериодный мостовой выпрямитель. Наверное, еще понадобится регулятор и несколько конденсаторов. Возможно, вы сможете использовать силовой трансформатор от ноутбука или другого устройства. Но напряжение должно соответствовать дрели, а требования к току должны быть очень похожими (больше вы можете зажарить дрель, чем вы можете зажарить блок питания.)

Что касается того, как вы подключаете источник питания, я бы порекомендовал собрать интерфейс из старого батарейного блока, чтобы вам не пришлось модифицировать дрель. Но также должна быть возможность добавить к дрели дополнительный домкрат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
