готовые варианты и схема самодельного трансформаторного БП

Содержание

1 Способы реанимации шуруповерта
- 1.1 Варианты переделывания
- 1.2 Зарядка для ноутбука
- 1.3 Блок питания компьютера
- 1.4 Автомобильный аккумулятор
2 Самодельный БП
- 2.1 Простейшая схема

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Одним из таких является блок питания для шуруповерта 18в своими руками.

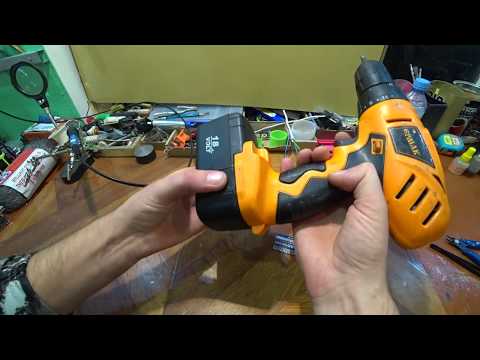

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают. Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
Приобрести новый шуруповерт.
Переделать шуруповерт с питанием от сети.

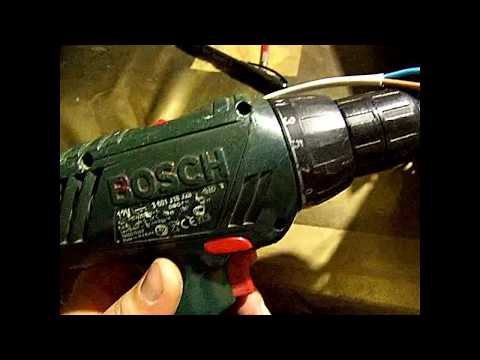

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

Исчезает необходимость постоянной подзарядки аккумулятора.
Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

Применить зарядник для ноутбука (подключить адаптер для ноутбука).
Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
Использовать автомобильный аккумулятор.
Усовершенствовать БП для питания галогенных ламп.
Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
Зачистить провода.

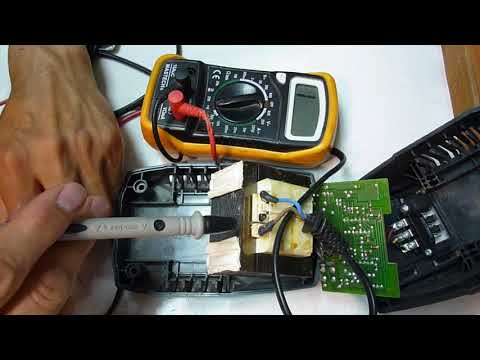

Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).

После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А. Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта. Для реализации этой идеи необходимо выполнить следующие шаги:

Раскрутить блок питания АТ.
Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).

Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи. Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост. Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

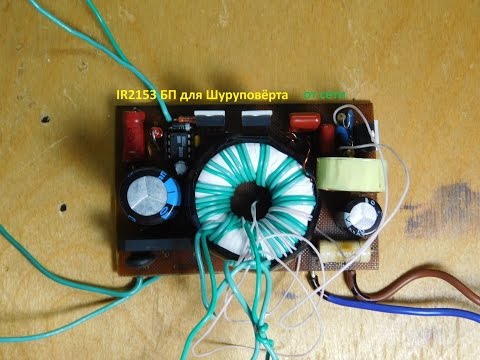

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз.

В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП.
При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Если вы производите первую разборку или ремонт

Если вы производите первую разборку или ремонт, вам необходимо обратить внимание на основные меры предосторожности. В этой статье также будут даны необходимые инструменты для разборки ноутбуков, планшетов, телефонов, игровых консолей и т. д.

Меры предосторожности

Примечание: Перед выполнением процесса разборки и обслуживания соблюдайте следующие инструкции.

1. Убедитесь, что устройство отключено от различных источников питания, таких как батарея или адаптер питания.

2. Снимите с рук все кольца, браслеты, часы и любые другие металлические предметы.

3. Мы рекомендуем надевать заземляющий браслет на руку или антистатические перчатки для защиты устройства от статического разряда.

Необходимые инструменты

Крестовая отвертка

Для разборки ноутбука в большинстве случаев достаточно крестовой отвертки Ph2.

Производители ноутбуков иногда используют нестандартные винты-болты и для таких ситуаций рекомендуется иметь набор отверток.

Набор отверток

Пинцет

Используйте пару пинцетов для извлечения или вставки гибких кабелей.

Лопатка

Используйте пластиковую лопатку, чтобы открыть корпус ноутбука или планшета. Если у вас нет шпателя, вы можете использовать, например, пластиковую карту или аналогичный пластиковый или деревянный предмет. Мы рекомендуем не использовать металлические предметы, если вы разбираете в первый раз.

Инструменты для вскрытия

Термопаста

Если вы решили почистить ноутбук, вам понадобится термопаста. Существует множество различных видов термопасты, но мы предпочитаем использовать термопасту Arctic Cooling MX-4 или Noctua NT-h2.

Лучшая термопаста для ноутбука

Полезные примечания

При разборке вы получите множество болтов разного типа и длины. При сборке ноутбука очень важно, чтобы они встали на место, как задумано производителем, поэтому храните болты в предназначенных для этого контейнерах, как показано на рисунке ниже. Такие емкости вы можете сделать из пластиковых/бумажных стаканчиков.

Примечание: Используя болты неправильной длины в неправильном месте, вы можете повредить корпус ноутбука или даже закоротить и поджарить материнскую плату. Это приведет к серьезным повреждениям.

Для облегчения процесса сборки вы можете нарисовать схему нижней части корпуса вашего ноутбука, как показано на рисунке ниже. Таким образом вы сможете расширить снятые по схеме саморезы, это значительно облегчит вам процесс.

Рекомендации по разборке ноутбуков

Модуль клавиатуры

Во многих моделях ноутбуков используются защелки, удерживающие клавиатуру, как показано на рисунке ниже. Чтобы снять клавиатуру, вам нужно открыть защелки на модуле клавиатуры с помощью пинцета.

Снятие кабеля клавиатуры

1. С помощью инструмента для гибкого соединителя разблокируйте разъем кабеля на обоих концах (№ 1).

2. Осторожно вытащите кабель клавиатуры (№ 2) с помощью пинцета.

Снятие ЦП

Поверните стопорный винт, как показано на рисунке ниже, на 180 градусов против часовой стрелки в положение «unlock».

Как чистить вентилятор и менять термопасту

1. Необходимо очистить вентилятор от скопившейся пыли.

2. Удалите скопившуюся пыль, так как это основная причина перегрева ноутбука.

3. Удалите старую термопасту с процессора и радиатора.

4. Нанесите тонкий равномерный слой новой термопасты.

зарядка – Использование батареи старого ноутбука для питания электрической отвертки

* ПРИМЕЧАНИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ В КОНЦЕ *

Предупреждение Emptor – Мы не несем ответственности за данные рекомендации.

Игра с LiIons — это почти безопасное занятие для осторожных компетентных взрослых.
Сделай что-нибудь неправильно, и они умрут.
Вы тоже можете, но, скорее всего, нет, но ваше оборудование может.

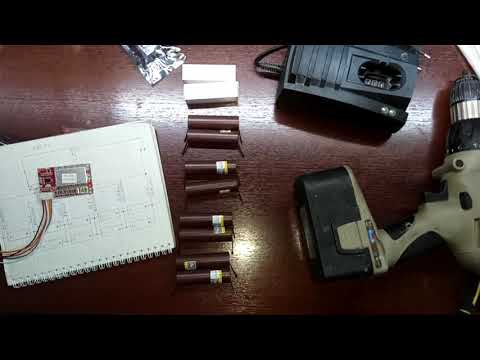

Конфигурация должна быть 2p4s (или === 4s2p), так как ячейки имеют номинальное напряжение 3,7 В каждая x 4 = 14,8 В.
3,7 В x 2,5 Ач c 8 ячейками = 74 Втч, что соответствует вашей цифре.

Функционально разряженные литий-ионные аккумуляторы часто содержат работоспособные литий-ионные элементы.

ОЧЕНЬ ХОРОШАЯ ИДЕЯ [tm] использовать элементы со встроенными схемами защиты. У многих (вероятно, у большинства) есть, и если это аккумулятор HP, как следует из номера детали, то они, скорее всего, будут.

Если это цилиндрические элементы 18650 емкостью 2500 мАч, то они будут иметь разрядную способность не менее 1С (2,5А) и, возможно, 2С (5А). ИММВ!. С двумя параллельными цепями это составляет 5А или 10А.

Типичное напряжение для блока из 4 элементов под нагрузкой находится в диапазоне 12–14 В, а напряжение после полной зарядки будет равно 4 x 4,2 В = 16,8 В.

Как 12 В = примерно столько, сколько нужно x 5 А (все ячейки), это 60 Вт. Этого должно быть достаточно для вашей отвертки – это можно достаточно легко измерить.

Возможно, вы сможете использовать схему зарядки ноутбука, если смерть ноутбука не связана с этим. Это может функционально хорошо извлекаться из ноутбука, НО вполне возможно, что процессор запутался в пироге из-за измерения газа или чего-то еще, поэтому * * вы можете обнаружить, что схема слишком встроена, чтобы ее можно было извлечь. Если вы не возражаете против зарядного устройства, подозрительно похожего на мертвый ноутбук, то, вероятно, вы можете использовать все устройство целиком.

Аккумулятор, вероятно, будет иметь точки контроля для каждой ячейки = не менее 5 контактов (-ve, +1, +2, +3, +4, а также может иметь термистор для контроля температуры – вероятно, v+ и, возможно, заземление = 6 Вы можете сохранить аккумулятор целым и вставить его обратно в ноутбук для зарядки (поэтому вам понадобится шнур или другой способ подключения к s.driver.), или вы можете подключить N проводов к ноутбуку от s .драйвер или …

Вы можете относительно дешево купить литий-ионную микросхему зарядного устройства N, и вам будет проще собрать новое зарядное устройство с нуля.

Если вы можете управлять роскошью доступа к каждой ячейке отдельно (плавающие мини-зарядные устройства), ОЧЕНЬ литий-ионную ячейку легко заряжать, когда она работает нормально.

Заряжайте током 1C (2,5 А) или меньше, пока Vcell = 4,1 В.

, затем

Зарядка при 4,1 В, пока I заряд = C/x

где x зависит от того, чего вы хотите достичь. X=2 обеспечивает длительный срок службы элемента и заметно меньшую емкость. Можно использовать C/4 или C/10. C/20 для фанатов плотности энергии.

Если вы остановитесь в верхней части режима постоянного тока (когда Vзаряд = 4,1 В, вы получите ~= 70% емкости и гораздо лучший срок службы элемента. использовать некоторое время

ОПАСНО БУДЕТ РОБИНСОН

Я сказал 4,1 В выше. Официальная цифра составляет 4,2 В для полной ячейки, НО если вы это сделаете, вы ДОЛЖНЫ компенсировать температуру. Волшебный дым, ОЧЕНЬ густой и горячий, может быть, а может и не быть, чуть выше 4,2 В.

Вы, вероятно, знаете, что «выход с пламенем» — это излюбленный прием LiIon Cells. Они могут самосожжены только потому, что могут в плохой день, но многие, многие, многие, многие, многие, без проблем служат годами.
НЕ ЗАКОРАЧИВАЙТЕ.

TOP HEADLINES
