Содержание

Характеристики швеллера

№ швеллераh, ммb, ммs, ммt, мм
С уклоном граней
550324.47.0
6.565364.47.2
880404.57.4
10100464.57.6
12120524.87.8
14140584.98.1
16160645.08.4
16a160685. 09.0
18180705.18.7
18a180745.19.3
20200765.29.0
22220825.49.5
24240905.610.0
27270956.010.5
303001006.511.0
333301057.011.7
36
360
1107.512.6
404001158. 013.5
№ швеллераh, ммb, ммs, ммt, мм
С параллельными гранями
50324,47,0
6,5П65364,47,2
80404,57,4
10П100464,57,6
12П120
52
4,87,8
14П140584,98,1
16П160645,08,4
16аП160685,09,0
18П180705,18,7
18аП180745,19,3
20П200765,29,0
22П220825,49,5
24П240905,610,0
27П270956,010,5
30П
300
1006,511,0
33П33010,57,011,7
36П3601107,512,6
40П4001158,013,5

Швеллер: таблицы размеров согласно ГОСТ

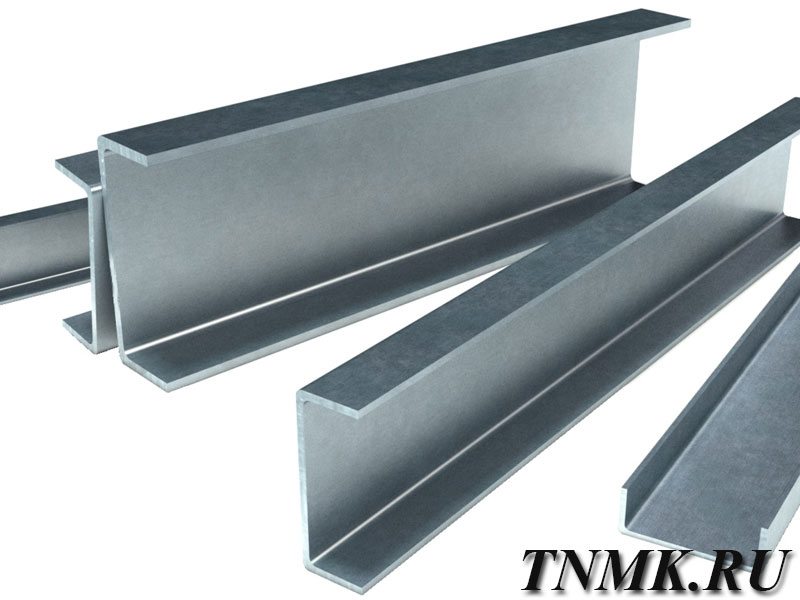

Что такое швеллер? Это продукт металлопроката, имеющий П-образную форму. Конструкция состоит из поперечной балки и двух параллельно расположенных граней, которые могу иметь небольшой угол. Готовые изделия производятся из углеродистой низколегированной стали, по технологии горячего проката. Благодаря своей конструкции, швеллеры обладают повышенной устойчивостью к динамическим нагрузкам, поэтому широко применяются в капитальном строительстве.

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

  • По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.

  • Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.

  • Прочность

    . Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

Маркировка по нормам ГОСТ

Если говорить о стандартизации ГОСТ, швеллеры маркируются буквенными и цифровыми обозначениями. Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. Литеры определяют дополнительные свойства изделия. Например:

  • П – параллельное расположение внешних граней.

  • У – полки расположены под уклоном.

  • Л – облегчённая конструкция.

  • Э

    – швеллеры экономичной категории.

  • С – специальная продукция.

Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

  • Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

  • Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

  • Толщина поперечной балки. В зависимости от категории, этот параметр составляет

    4.4-8 мм.

  • Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13. 5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

С уклоном внутренних граней полок. ГОСТ 8240-97

Условные обозначения:

  • h – высота швеллера;

  • b – ширина полки;

  • S – толщина стенки;

  • R – радиус внутреннего закругления полок;

  • t – толщина полки;

  • r – радиус закругления полок.

Номер швеллера серии УРазмеры, ммМасса 1м, кг
hbStRr
не более

швеллер 5У

50

32

4,4

7

6

2,5

4,842

швеллер 6,5У

65

36

4,4

7,2

6

2,5

5,899

швеллер 8У

80

40

4,5

7,4

6,5

2,5

7,049

швеллер 10У

100

46

4,5

7,6

7

3

8,594

швеллер 12У

120

52

4,8

7,8

7,5

3

10,43

швеллер 14У

140

58

4,9

8,1

8

3

12,29

швеллер 16У

160

64

5

8,4

8,5

3,5

14,23

швеллер 15аУ

160

68

5

9

8,5

3,5

15,35

швеллер 18У

180

70

5,1

8,7

9

3,5

16,26

швеллер 18аУ

180

74

5,1

9,3

9

3,5

17,45

швеллер 20У

200

76

5,2

9

9,5

4

18,37

швеллер 22У

220

82

5,4

9,5

10

4

20,98

швеллер 24У

240

90

5,6

10

10,5

4

24,06

швеллер 27У

270

95

6

10,5

11

4,5

27,66

швеллер 30У

300

100

6,5

11

12

5

31,78

швеллер 33У

330

105

7

11,7

13

5

36,53

швеллер 36У

360

110

7,5

12,6

14

6

41,91

швеллер 40У

400

115

8

13,5

15

6

48,32

С параллельными гранями полок. ГОСТ 8240-97

Номер швеллера серии ПРазмеры, ммМасса 1 м, кг
hbStRr
не более

швеллер 5П

50

32

4,4

7

6

3,5

4,840

швеллер 6,5П

65

36

4,4

7,2

6

3,5

5,897

швеллер 8П

80

40

4,5

7,4

6,5

3,5

7,051

швеллер 10П

100

46

4,5

7,6

7

4

8,595

швеллер 12П

120

52

4,8

7,8

7,5

4,5

10,42

швеллер 14П

140

58

4,9

8,1

8

4,5

12,29

швеллер 16П

160

64

5

8,4

8,5

5

14,22

швеллер 16аП

160

68

5

9

8,5

5

15,34

швеллер 18П

180

70

5,1

8,7

9

5

16,26

швеллер 18аП

180

74

5,1

9,3

9

5

17,46

швеллер 20П

200

76

5,2

9

9,5

5,5

18,37

швеллер 22П

220

82

5,4

9,5

10

6

20,97

швеллер 24П

240

90

5,6

10

10,5

6

24,05

швеллер 27П

270

95

6

10,5

11

6,5

27,65

швеллер 30П

300

100

6,5

11

12

7

31,78

швеллер 33П

300

105

7

11,7

13

7,5

34,87

швеллер 36П

360

110

7,5

12,6

14

8,5

41,89

швеллер 40П

400

115

8

13,5

15

9

48,28

Вес

Масса швеллера зависит от нескольких параметров. В частности, ключевую роль играют:

Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4%.

Производители

Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью.

Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий:

  • ООО «Гурьевский металлургический завод». Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири. История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии.

  • ОАО «Магнитогорский металлургический комбинат». Это легендарная «Магнитка» выдавшая первый металл в 1932 году. Сейчас компания является объединением из десятка сталелитейных предприятий. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

  • ОАО «Чусовской металлургический завод». Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката.

К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод». Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката.

Швеллеры горячекатаные ДСТУ 3436–96 (ГОСТ 8240–97)

Сортамент на горячекатаные швеллеры регламентируется ДСТУ 3436–96 (ГОСТ 8240–97). Данный стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.

По форме и размерам швеллеры подразделяют на:

  • У — с уклоном внутренних граней полок;
  • П — с параллельными гранями полок;
  • Э — экономичные с параллельными гранями полок;
  • Л — легкой серии с параллельными гранями полок;
  • С — специальные.

Швеллер с уклоном внутренних граней полок — серия У

вернуться к содержанию

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10 %.

Рис. 1. Швеллер с уклоном внутренних граней полок — серия У
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления полок; t — толщина полки; r — радиус закругления полок.

Таблица 1. Размеры и масса швеллеров
с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии У
Размеры, ммМасса 1 м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,4762,54,842206,5
6,5У65364,47,262,55,899169,5
80404,57,46,52,57,049141,9
10У100464,57,6738,594116,4
12У120524,87,87,5310,4395,87
14У140584,98,18312,2981,38
16У1606458,48,53,514,2370,30
15аУ16068598,53,515,3565,16
18У180705,18,793,516,2661,50
18аУ180745,19,393,517,4557,29
20У200765,299,5418,3754,43
22У220825,49,510420,9847,66
24У240905,61010,5424,0641,56
27У27095610,5114,527,6636,15
30У3001006,51112531,7831,47
33У330105711,713536,5327,37
36У3601107,512,614641,9123,86
40У400115813,515648,3220,70

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер с параллельными гранями полок — серия П

вернуться к содержанию

Рис. 2. Швеллер с параллельными гранями полок — серия П
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

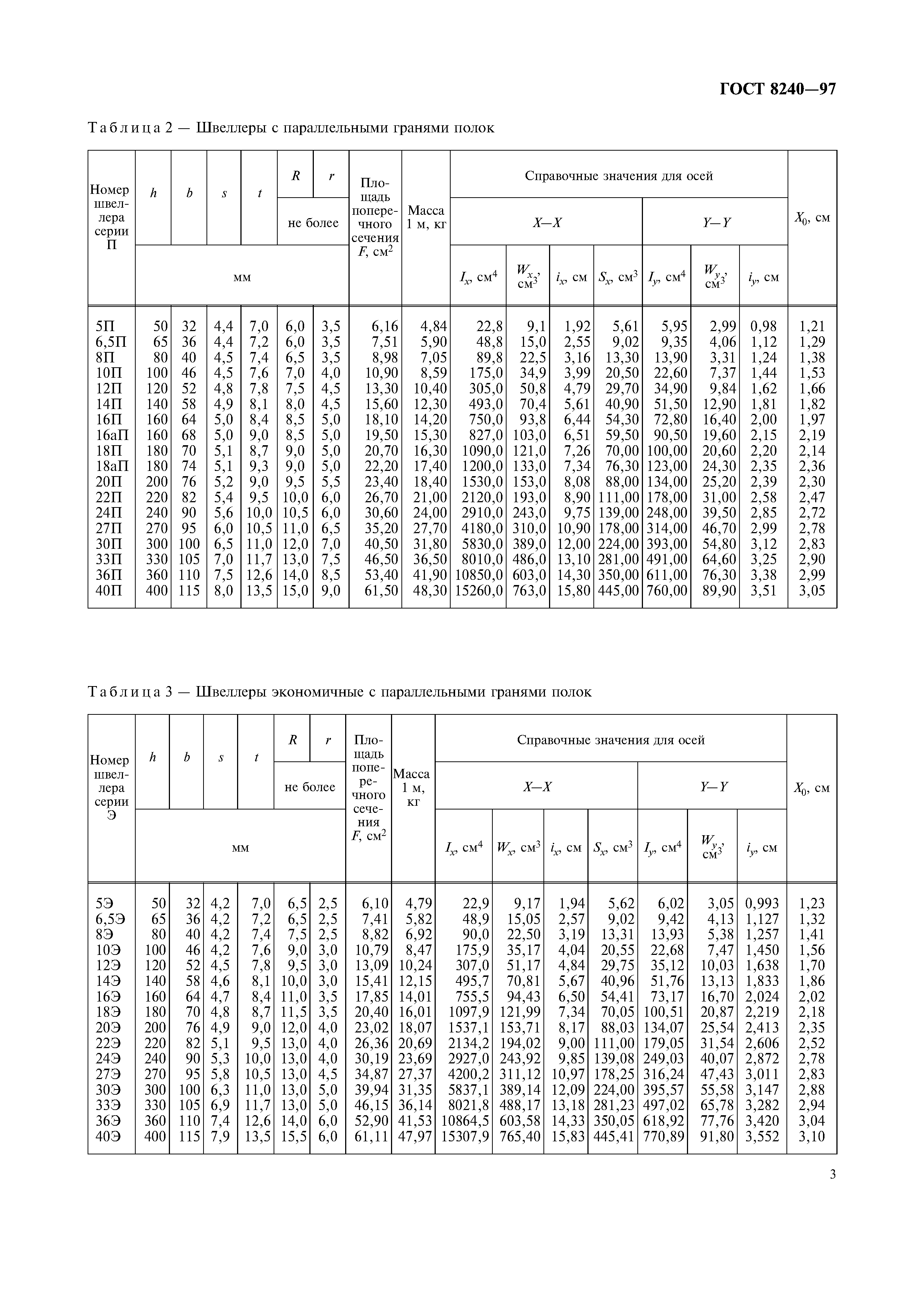

Таблица 2. Размеры и масса швеллеров
с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии П
Размеры, ммМасса 1 м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,4763,54,840206,6
6,5П65364,47,263,55,897169,6
80404,57,46,53,57,051141,8
10П100464,57,6748,595116,3
12П120524,87,87,54,510,4295,94
14П140584,98,184,512,2981,40
16П1606458,48,5514,2270,32
16аП16068598,5515,3465,18
18П180705,18,79516,2661,50
18аП180745,19,39517,4657,29
20П200765,299,55,518,3754,44
22П220825,49,510620,9747,70
24П240905,61010,5624,0541,58
27П27095610,5116,527,6536,16
30П3001006,51112731,7831,47
33П300105711,7137,534,8728,68
36П3601107,512,6148,541,8923,87
40П400115813,515948,2820,71

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер экономичный – серия Э

вернуться к содержанию

Рис. 3. Швеллер экономичный — серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 3. Размеры и масса швеллеров
экономичных – серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии Э
Размеры, ммМасса м, кгКоличество
метров в тонне, м
hbStRr
не более
50324,276,52,54,79207,3
6,5Э65364,27,26,52,55,82170,7
80404,27,47,52,56,92143,6
10Э100464,27,6938,47117,3
12Э120524,57,89,5310,2496,81
14Э140584,68,110312,1582,29
16Э160644,78,4113,514,0170,97
18Э180704,88,711,53,516,0162,14
20Э200764,9912418,0755,03
22Э220825,19,513420,6948,09
24Э240905,31013423,6942,02
27Э270955,810,5134,527,3736,37
30Э3001006,31113531,3531,74
33Э3301056,911,713536,1427,49
36Э3601107,412,614641,5323,95
40Э4001157,913,515,5647,9720,75

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер легкий – серия Л

вернуться к содержанию

Рис. 4. Швеллер легкий — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

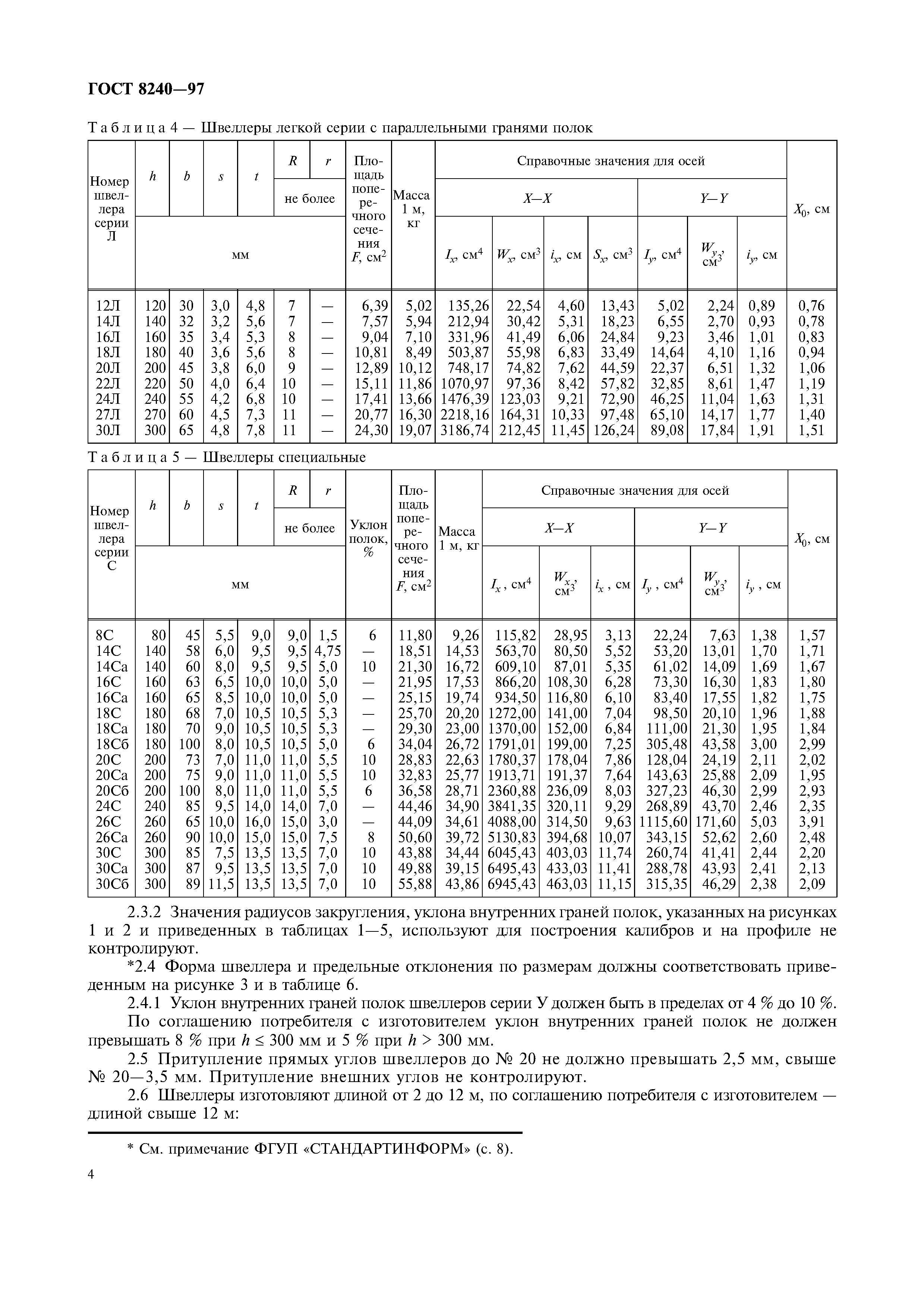

Таблица 4. Размеры и масса швеллеров легких — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии ЛРазмеры, ммМасса 1 м, кгКоличество метров в тонне, м
hbStRr
не более
12Л1203034,8705,026199,0
14Л140323,25,6706,214160,9
16Л160353,45,3807,115140,5
18Л180403,65,6808,503117,6
20Л200453,869010,1298,81
22Л2205046,410011,8784,27
24Л240554,26,810013,6773,14
27Л270604,57,311016,3161,33
30Л300654,87,811019,0852,40

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности мате-риала 7850 кг/м3 и является справочной величиной.

Швеллер специальный – серия С (соответствует ГОСТ 19425–74)

вернуться к содержанию

Рис. 5. Швеллер специальный — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 5. Размеры и масса швеллеров
специальных — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера
серии С
Размеры, ммУклон полок, %Масса 1 м, кгКоличество метров в тонне
hbStRr
не более
80455,5991,569,248108,1
14С1405869,59,54,7514,5468,80
14Са1406089,59,551016,7059,89
16С160636,51010517,2458,00
16Са160658,51010519,7550,63
18С18068710,510,55,320,1749,57
18Са18070910,510,55,323,0043,48
18Сб180100810,510,55626,7037,45
20С20073711115,51022,6044,25
20Са20075911115,51025,7438,85
20Сб200100811115,5628,6934,85
24С240859,51414734,9028,66
26С26065101615334,8228,72
26Са260901015157,5839,6725,21
30С *300857,513,513,571034,4029,07
30Са300879,513,513,571039,1125,57
30Сб3008911,513,513,571043,8222,82

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. * — Геометрические размеры швеллера 30С по ГОСТ 8240–97 отличаются от размеров швеллера 30С по ГОСТ 19425–74 .

Швеллеры изготавливают длиной от 2 до 12 м. Допускается изготовление швеллеров длиной свыше 12 м по соглашению потребителя с изготовителем. По длине швеллеры подразделяются на:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % от массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5 % от массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

вернуться к содержанию

Рис. 6. Предельные отклонения размеров швеллера

Таблица 6. Предельные отклонения параметров

ПараметрИнтервал значений параметраПредельные отклонения
Высота, hДо 80 включ.±1,5
От 80 до 200 включ.±2,0
От 200 до 400 включ.±3,0
Ширина полки, bДо 40 включ.±1,5
От 40 до 89 включ.±2,0
От 89±3,0
Толщина полки, tДо 10 включ.–0,5
От 10 до 11 включ.–0,8
От 11–1,0
Перекос полки, ∆, при ширине полки (b),
не более
До 95 включ.1,0
От 950,015 b
Прогиб стенки, f,
по высоте (h) сечения профиля,
не более
До 100 включ.0,5
От 100 до 200 включ.1,0
От 200 до 400 включ.1,5

Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера. Отклонение по массе — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц теоретической массы.

Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

вернуться к содержанию

Стандарт устанавливает предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

  • при длине от 2 до 8 м включ. — до + 40 мм;
  • при длине свыше 8 м — до + [40+5•(L–8)] мм, но не более 100 мм, где L – длина швеллера в метрах.

Косина реза, возникающая при обрезке швеллера, не должна выводить длину швеллеров за предельные отклонения по длине. Длина отдельного швеллера определяется стандартом как наибольшая длина условно вырезанной штанги с торцами, перпендикулярными продольной оси. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины, по соглашению изготовителя с потребителем — до 0,15 % длины.

При расчете массы партии к общей длине партии швеллеров в метрах мерной или кратной мерой длины прибавляют половину суммы предельных отклонений по длине швеллеров в партии.

вернуться к содержанию

Швеллер | ГОСТ 8240-97 | Ст3 | 09Г2С

В таблице приведены справочные величины веса погонного метра для швеллеров горячекатаных с параллельными гранями или уклоном граней полок рядовой серии, рассчитанные по номинальным размерам, без учета допусков по толщине, ширине, длине и уклону полки. Плотность стали принята 7,85г/см3. Отклонения фактического веса погонного метра от расчетных значений в соответствии с ГОСТ 8240-97 не должны превышать 6%. Однако, учитывая допуски по предельным отклонениям в сумме, отклонение веса метра может достигать 7-8%.

В соответствии с ГОСТ 8240-97 швеллеры горячекатаные производят нескольких типов:

У – С уклоном внутренних граней полок
П – С параллельными гранями полок
Э – Экономичные с параллельными гранями полок
Л – Легкой серии с параллельными гранями полок
С – Специальные

Кроме того, некоторые швеллеры типа П и С изготавливают утяжеленными, в этом случае в маркировке используется индекс “а”. Обычно на наших складах представлены только первые два типа – обыкновенные швеллеры с параллельными гранями и с уклоном граней полок. Это объясняется низким спросом на специальные, утяжеленные, экономичные и легкие швеллеры. Такие швеллеры могут быть нами поставлены под заказ. Срок поставки от 10 до 30 дней в зависимости от объема заказа и графика производства.

Изготавливают швеллеры мерной и немерной длины. Прокат мерной длины может быть изготовлен длиной от 4 до 12 метров. Обычно такой прокат поставляется длиной 11,7 или 12 метров. В каждой партии мерной длины допускается наличие профилей немерной длины не более 5% от веса партии. Швеллеры немерной длины должны быть не короче 3 метров и не длиннее 12 метров.

Предельные отклонения по длине швеллеров мерной длины не должны превышать +100мм. Отклонения в меньшую сторону не допускаются. Кривизна швеллеров не должна превышать 0,2% длины профиля.

Изготавливают стальные горячекатаные швеллеры из углеродистых марок стали по ГОСТ 380-2005, как правило, Ст3сп/пс 5 категории, а так же низколегированных марок по ГОСТ 19281-89, главным образом 09Г2С, 17Г1С, 10ХСНД и 15ХСНД. Марки 10ХСНД и 15ХСНД являются атмосферно коррозионно-стойкими. Благодаря применению таких марок возможно значительное облегчения металлоконструкций при сохранении срока их службы.

Используют горячекатаные швеллеры, наряду с балками, равнополочными и неравнополочными уголками больших размеров для изготовления средних и крупных металлоконструкций – пункты остановок общественного транспорта, торговые павильоны, навесы, торговые и офисные здания, складские терминалы и производственные цеха, построенные по технологии сварных металлоконструкций, мосты, эстакады, балки перекрытий.

Швеллеры отгружают партиями, размер каждой партии обычно не превышает 70 тонн. Каждая партия сопровождается сертификатом качества. Швеллеры мелких и средних размеров упаковывают в пачки (связки), которые обеспечивают удобство при погрузо-разгрузочных работах и транспортировке. Каждый пакет снабжается биркой, на которой производитель указывает наименование проката, размер, длину, марку стали, номер партии и/или плавки, количество профилей (опционально), вес в пачке. Крупные размеры поставляются поштучно.

Купить швеллер в нашей компании можно от 1 тонны, любыми количествами и различных марок стали. Поставки осуществляются по Москве, Московской области и в другие регионы России автомобильным транспортом, в жд вагонах или контейнерах.

вес 1 метра, длина по ГОСТ 8240, 8278

Длина швеллера при производстве согласно стандартам

Размер швеллера, поставляемого изготовителем, строго регламентируется соответствующим государственным стандартом. Сортамент горячекатаного швеллера специального и общего назначения приводится в ГОСТ 8240-97. Согласно данному нормативному документу швеллер изготавливается длиной от 2 до 12 метров. По требованию заказчика возможно изготовление П-образного профиля, размер которого превышает 12 метров. Он может производиться мерной и кратной мерной длины, а также немерной.

Важное замечание! В соответствии с ГОСТ одна партия мерной или кратной ей длины может содержать до 5% от общей массы швеллера немерной длины.

Гнутый равнополочный швеллер, его размеры и предельные отклонения регулируются межгосударственным стандартом ГОСТ 8278-83. В соответствии требованиям данного документа, длина швеллера должна иметь значение 3 – 11,8 метров. По отдельному требованию заказчика данный профиль может изготавливаться размером 12 метров. Швеллер может быть мерной, немерной и кратной мерной длины.

Кроме того, допускается в одной партии наличие немерных отрезков, масса которых не должна превышать 7% от общей массы.

Таблицы веса 1 погонного метра швеллера

Независимо от способа производства швеллера, вес погонного метра для профиля любого типоразмера содержится в соответствующем ГОСТ. Стандарты ГОСТ 8240-97 и 8278-83 содержат все необходимые характеристики швеллеров, которые могут быть использованы при прочностных расчетах балки швеллера, а также для определения веса и стоимости.

В соответствии с ГОСТ 8240-97 вес 1 погонного метра швеллера серии У и П совпадает:

Вес 1 метра швеллера по ГОСТ 8240-97
 Номер швеллера     Вес 1 метра, кг
 5У/П  4,84
 6,5У/П  5,9
 8У/П  7,05
 10У/П  8,59
 12У/П  10,4
 14У/П  12,3
 16У/П  14,2
 18У/П  16,3
 20У/П  18,4
 22У/П  21
 24У/П  24
 27У/П  27,7
 30У/П  31,8
 40У/П  48,3

Цены на продукцию по ГОСТ 8240-97 смотрите здесь – швеллер П или швеллер У.

Теоретическая масса типоразмеров проката по ГОСТ 8278-83, которые являются лидерами по продажам в компании APEX METAL:

Вес 1 метра швеллера по ГОСТ 8278-83
Размер швеллера   Вес 1 метра, кг
 50х40х3  2,75
 60х32х2,5  2,21
 60х32х3  2,61
 80х32х4  3,95
 80х50х4  5,08
 80х60х4  5,7
 100х50х3  4,4
 100х50х4  5,7
 100х50х5  6,97
 120х50х3  4,87
 120х60х4  6,96
 120х60х5  8,54
 140х60х5  9,32
 140х60х6  10,99
 160х50х4  7,6
 160х60х4  8,22
 160х60х5  10,18
 160х80х4  9,47
 160х80х5  11,68
 180х70х6  13,82
 180х80х5  12,46
 200х80х4  10,75
 200х80х6  15,7
 200х100х6  17,59
 250х125х6  22,3

Стоимость продукции по ГОСТ 8278-83 смотрите здесь – швеллер гнутый гост 8278 83.

Так же для покупки швеллеров в APEX metal вы можете ознакомиться со следующей информацией из стандартов ГОСТ:

На основе анализа значения масс и моментов сопротивления можно сделать вывод, что максимальной изгибной прочностью обладают швеллера серий П, У. Компромиссом является гнутый швеллер, погонный вес которого несколько ниже, чем у горячекатаного, но он так же уступает и по показателям работы на изгиб. Поэтому, для ответственных высоконагруженных металлоконструкций следует использовать горячекатаный швеллер, а там где необходимо минимизировать ее вес – гнутый.

В APEX METAL вы всегда найдете широкий выбор горячекатаных и гнутых равнополочных швеллеров из сталей 09Г2С и Ст3 по низким ценам, а обратившись в Департамент продаж по тел. +7 (495) 128-03-58, сможете получить всю необходимую информацию о закупаемой продукции.

Швеллер стальной

Швеллер стальной

Номер Название

ДСТУ 3436-96 (ГОСТ 8240-97)

Швеллеры стальные горячекатаные. Сортамент

ГОСТ 19425-74

Балки двутавровые и швеллеры стальные специальные. Сортамент

ГОСТ 8278-83

Швеллеры стальные гнутые равнополочные. Сортамент

ГОСТ 8281-80

Швеллеры стальные гнутые неравнополочные. Сортамент

ГОСТ 5422-73

Профили стальные горячекатаные специальные для тракторов. Технические условия

ГОСТ 5267.0-90

Профили горячекатаные для вагоностроения. Общие технические условия

ГОСТ 5267.1-90

Швеллеры. Сортамент

ГОСТ 21026-75

Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент



Швеллер с уклоном внутренних граней полок – серия У

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10%.



Рис. 1. Швеллер с уклоном внутренних граней полок – серия У по ДСТУ 3436-96 (ГОСТ 8240-97)

Условные обозначения:
h – высота швеллера; b – ширина полки;
S – толщина стенки; R – радиус внутреннего закругления полок;
t – толщина полки; r – радиус закругления полок.

Таблица 20. Размеры и масса швеллеров с уклоном внутренних граней полок – серия У по ДСТУ 3436-96 (ГОСТ 8240-97)

Номер швеллера серии У

Размеры, мм

          Масса 1м, кг Кол-во метров в тонне, м
  h b S t R r
          не более

швеллер 5У

50 32 4,4 7 6 2,5 4,842 206,5

швеллер 6,5У

65 36 4,4 7,2 6 2,5 5,899 169,5

швеллер 8У

80 40 4,5 7,4 6,5 2,5 7,049 141,9

швеллер 10У

100 46 4,5 7,6 7 3 8,594 116,4

швеллер 12У

120 52 4,8 7,8 7,5 3 10,43 95,87

швеллер 14У

140 58 4,9 8,1 8 3 12,29 81,38

швеллер 16У

160 64 5 8,4 8,5 3,5 14,23 70,30

швеллер 15аУ

160 68 5 9 8,5 3,5 15,35 65,16

швеллер 18У

180 70 5,1 8,7 9 3,5 16,26 61,50

швеллер 18аУ

180 74 5,1 9,3 9 3,5 17,45 57,29

швеллер 20У

200 76 5,2 9 9,5 4 18,37 54,43

швеллер 22У

220 82 5,4 9,5 10 4 20,98 47,66

швеллер 24У

240 90 5,6 10 10,5 4 24,06 41,56

швеллер 27У

270 95 6 10,5 11 4,5 27,66 36,15

швеллер 30У

300 100 6,5 11 12 5 31,78 31,47

швеллер 33У

330 105 7 11,7 13 5 36,53 27,37

швеллер 36У

360 110 7,5 12,6 14 6 41,91 23,86

швеллер 40У

400 115 8 13,5 15 6 48,32 20,70

Примечание:
Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер с параллельными гранями полок – серия П

Рис. 2. Швеллер с параллельными гранями полок – серия П по ДСТУ 3436-96 (ГОСТ 8240-97)

Условные обозначения:
h – высота швеллера;
b – ширина полки швеллера;
S – толщина стенки;
R – радиус внутреннего закругления;
t – толщина полки;
r – радиус закругления полок.

Таблица 21. Размеры и масса швеллеров с параллельными гранями полок – серия П по ДСТУ 3436-96 (ГОСТ 8240-97)

Номер швеллера серии П

Размеры, мм

          Масса 1м, кг Кол-во метров в тонне, м
  h b S t R r
          не более

швеллер 5П

50 32 4,4 7 6 3,5 4,840 206,6

швеллер 6,5П

65 36 4,4 7,2 6 3,5 5,897 169,6

швеллер 8П

80 40 4,5 7,4 6,5 3,5 7,051 141,8

швеллер 10П

100 46 4,5 7,6 7 4 8,595 116,3

швеллер 12П

120 52 4,8 7,8 7,5 4,5 10,42 95,94

швеллер 14П

140 58 4,9 8,1 8 4,5 12,29 81,40

швеллер 16П

160 64 5 8,4 8,5 5 14,22 70,32

швеллер 16аП

160 68 5 9 8,5 5 15,34 65,18

швеллер 18П

180 70 5,1 8,7 9 5 16,26 61,50

швеллер 18аП

180 74 5,1 9,3 9 5 17,46 57,29

швеллер 20П

200 76 5,2 9 9,5 5,5 18,37 54,44

швеллер 22П

220 82 5,4 9,5 10 6 20,97 47,70

швеллер 24П

240 90 5,6 10 10,5 6 24,05 41,58

швеллер 27П

270 95 6 10,5 11 6,5 27,65 36,16

швеллер 30П

300 100 6,5 11 12 7 31,78 31,47

швеллер 33П

300 105 7 11,7 13 7,5 34,87 28,68

швеллер 36П

360 110 7,5 12,6 14 8,5 41,89 23,87

швеллер 40П

400 115 8 13,5 15 9 48,28 20,71

Примечание:
Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер экономичный – серия Э

Рис. 3. Швеллер экономичный – серия Э по ДСТУ 3436-96 (ГОСТ 8240-97)

Условные обозначения:
h – высота швеллера;
b – ширина полки;
S – толщина стенки;
R – радиус внутреннего закругления;
t – толщина полки;
r – радиус закругления полок.

Таблица 22. Размеры и масса швеллеров экономичных – серия Э по ДСТУ 3436-96 (ГОСТ 8240-97)

Номер швеллера серии Э

Размеры, мм

          Масса 1м, кг Кол-во метров в тонне, м
  h b S t R r
          не более

швеллер 5Э

50 32 4,2 7 6,5 2,5 4,79 207,3

швеллер 6,5Э

65 36 4,2 7,2 6,5 2,5 5,82 170,7

швеллер 8Э

80 40 4,2 7,4 7,5 2,5 6,92 143,6

швеллер 10Э

100 46 4,2 7,6 9 3 8,47 117,3

швеллер 12Э

120 52 4,5 7,8 9,5 3 10,24 96,81

швеллер 14Э

140 58 4,6 8,1 10 3 12,15 82,29

швеллер 16Э

160 64 4,7 8,4 11 3,5 14,01 70,97

швеллер 18Э

180 70 4,8 8,7 11,5 3,5 16,01 62,14

швеллер 20Э

200 76 4,9 9 12 4 18,07 55,03

швеллер 22Э

220 82 5,1 9,5 13 4 20,69 48,09

швеллер 24Э

240 90 5,3 10 13 4 23,69 42,02

швеллер 27Э

270 95 5,8 10,5 13 4,5 27,37 36,37

швеллер 30Э

300 100 6,3 11 13 5 31,35 31,74

швеллер 33Э

330 105 6,9 11,7 13 5 36,14 27,49

швеллер 36Э

360 110 7,4 12,6 14 6 41,53 23,95

швеллер 40Э

400 115 7,9 13,5 15,5 6 47,97 20,75

Примечание:
Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер легкий – серия Л



Рис. 4. Швеллер легкий – серия Л по ДСТУ 3436-96 (ГОСТ 8240-97)

Условные обозначения:
h – высота швеллера;
b – ширина полки;
S – толщина стенки;
R – радиус внутреннего закругления;
t – толщина полки;
r – радиус закругления полок.

Таблица 23. Размеры и масса швеллеров легких – серия Л по ДСТУ 3436-96 (ГОСТ 8240-97)

Номер швеллера серии Л

Размеры, мм

Масса 1 м, кг Кол-во метров в тонне, м
  h b S t R r
          не более

швеллер 12Л

120 30 3 4,8 7 0 5,026 199,0

швеллер 14Л

140 32 3,2 5,6 7 0 6,214 160,9

швеллер 16Л

160 35 3,4 5,3 8 0 7,115 140,5

швеллер 18Л

180 40 3,6 5,6 8 0 8,503 117,6

швеллер 20Л

200 45 3,8 6 9 0 10,12 98,81

швеллер 22Л

220 50 4 6,4 10 0 11,87 84,27

швеллер 24Л

240 55 4,2 6,8 10 0 13,67 73,14

швеллер 27Л

270 60 4,5 7,3 11 0 16,31 61,33

швеллер 30Л

300 65 4,8 7,8 11 0 19,08 52,40

Примечание:
Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.


Швеллер специальный – серия С (соответствует ГОСТ 19425-74)



Рис. 5. Швеллер специальный – серия С по ДСТУ 3436-96 (ГОСТ 8240-97)

Условные обозначения:
h – высота швеллера;
b – ширина полки;
S – толщина стенки;
R – радиус внутреннего закругления;
t – толщина полки;
r – радиус закругления полок.

Таблица 24. Размеры и масса швеллеров специальных – серия С по ДСТУ 3436-96 (ГОСТ 8240-97)

Номер швеллера серии С

Размеры, мм

Уклон полок, % Кол-во метров в тонне, м
  h b S t R r
          не более

швеллер 8С

80 45 5,5 9 9 1,5 6 9,248 108,1

швеллер 14С

140 58 6 9,5 9,5 4,75 14,54 68,80

швеллер 14Са

140 60 8 9,5 9,5 5 10 16,70 59,89

швеллер 16С

160 63 6,5 10 10 5 17,24 58,00

швеллер 16Са

160 65 8,5 10 10 5 19,75 50,63

швеллер 18С

180 68 7 10,5 10,5 5,3 20,17 49,57

швеллер 18Са

180 70 9 10,5 10,5 5,3 23,00 43,48

швеллер 18Сб

180 100 8 10,5 10,5 5 6 26,70 37,45

швеллер 20С

200 73 7 11 11 5,5 10 22,60 44,25

швеллер 20Са

200 75 9 11 11 5,5 10 25,74 38,85

швеллер 20Сб

200 100 8 11 11 5,5 6 28,69 34,85

швеллер 24С

240 85 9,5 14 14 7 34,90 28,66

швеллер 26С

260 65 10 16 15 3 34,82 28,72

швеллер 26Са

260 90 10 15 15 7,5 8 39,67 25,21

швеллер 30С*

300 85 7,5 13,5 13,5 7 10 34,40 29,07

швеллер 30Са

300 87 9,5 13,5 13,5 7 10 39,11 25,57

швеллер 30Сб

300 89 11,5 13,5 13,5 7 10 43,82 22,82

Примечание:
1. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. * Геометрические размеры швеллера 30С по ДСТУ 3436-96 (ГОСТ 8240-97) отличаются от размеров швеллера 30С по ГОСТ 19425-74

Швеллер гнутый равнополочный (по ГОСТ 8278-83)

Рис. 6. Швеллер гнутый по ГОСТ 8278-83

Условные обозначения:
h – высота швеллера;
S – толщина полки;
b – ширина полки;
R – радиус внутреннего закругления.

Таблица 25. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали

h, мм b, мм S, мм R, не более, мм Масса 1 м, кг
25 26 2 3 1,092
25 30 2 3 1,218
28 27 2,5 4 1,423
30 25 3 5 1,611
30 30 2 3 1,296
32 25 3 5 1,658
32 32 2 3 1,390
38 95 2,5 3 4,305
40 20 2 3 1,139
40 20 3 5 1,611
40 30 2 3 1,453
40 30 2,5 3 1,793
40 40 2 3 1,767
40 40 2,5 3 2,185
40 40 3 5 2,553
42 42 4 6 3,490
43 45 2 3 1,971
45 25 3 5 1,965
45 31 2 3 1,563
48 70 5 7 6,666
50 30 2 3 1,610
50 30 2,5 3 1,989
50 32 2,5 3 2,068
50 40 2 3 1,924
50 40 2,5 3 2,382
50 40 3 4 2,809
50 40 4 6 3,615
50 47 6 9 5,732
50 50 2,5 3 2,774
50 50 3 4 3,280
50 50 4 6 4,243
60 26 2,5 4 2,011
60 30 2,5 3 2,185
60 30 3 5 2,553
60 32 2,5 3 2,264
60 32 3 4 2,668
60 32 4 6 3,427
60 40 2 3 2,081
60 40 3 4 3,045
60 50 3 5 3,495
60 60 3 4 3,987
60 60 4 6 5,185
60 80 3 5 4,908
60 90 5 7 8,707
63 21 2,2 3 1,677
65 75 4 6 6,284
68 27 1 2 0,9252
70 30 2 3 1,924
70 40 3 5 3,260
70 50 3 5 3,731
70 50 4 6 4,871
70 60 4 6 5,499
78 46 6 9 6,957
80 25 4 6 3,615
80 32 4 6 4,055
80 35 4 6 4,243
80 40 2,5 3 2,970
80 40 3 4 3,516
80 50 4 6 5,185
80 60 3 4 4,458
80 60 4 6 5,813
80 60 6 9 8,370
80 80 3 4 5,400
80 80 4 6 7,069
80 85 4 6 7,383
80 100 6 9 12,14
90 50 3,5 5 4,869
90 54 5 7 7,059
90 100 2,5 4 5,505
100 40 2,5 3 3,363
100 40 3 5 3,966
100 50 3 4 4,458
100 50 4 6 5,813
100 50 5 7 7,137
100 50 6 9 8,370
100 60 3 4 4,929
100 60 4 6 6,441
100 80 3 4 5,871
100 80 4 6 7,697
100 80 5 7 9,492
100 100 3 5 6,792
100 100 6 9 13,08
100 160 4 6 12,72
104 20 2 3 2,144
106 50 4 6 6,002
108 70 6 9 10,63
110 26 2,5 3 3,010
110 50 4 6 6,127
110 50 5 7 7,530
110 100 4 6 9,267
120 25 4 6 4,871
120 50 3 5 4,908
120 50 4 6 6,441
120 50 6 9 9,312
120 60 4 6 7,069
120 60 5 7 8,707
120 60 6 9 10,25
120 70 5 7 9,492
120 80 4 6 8,325
120 80 5 7 10,28
140 40 2,5 3 4,148
140 40 3 5 4,908
140 60 3 5 5,850
140 60 5 7 9,492
140 60 6 9 11,20
140 70 5 7 10,28
140 80 4 6 8,953
140 80 5 7 11,06
145 65 3 5 6,204
148 25 4 6 5,750
160 40 2 3 3,651
160 40 3 5 5,379
160 40 5 7 8,707
160 50 2,5 4 4,916
160 50 4 6 7,697
160 50 5 7 9,492
160 50 6 9 11,20
160 60 2,5 4 5,308
160 60 3 5 6,321
160 60 4 6 8,325
160 60 5 7 10,28
160 60 6 9 12,14
160 70 4 6 8,953
160 80 2,5 3 6,110
160 80 3 5 7,263
160 80 4 6 9,581
160 80 5 7 11,85
160 80 6 9 14,02
160 100 3 5 8,205
160 100 6 9 15,91
160 120 5 7 14,99
160 120 6 9 17,79
160 160 6 9 21,56
170 60 4 6 8,639
170 70 5 7 11,45

Продолжение таблицы 25. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали

h, мм b, мм S, мм R, не более, мм Масса 1 м, кг   h, мм b, мм S, мм R, не более, мм Масса 1 м, кг
170 70 6 9 13,55   200 180 6 9 25,33
180 40 3 5 5,850 205 38 2,5 3 5,345
180 40 4 6 7,697 210 57 4 6 9,707
180 50 4 6 8,325 250 35 3 5 7,263
180 70 6 9 14,02 250 60 3 5 8,441
180 80 4 6 10,21 250 60 4 6 11,15
180 80 5 7 12,63 250 60 5 7 13,81
180 80 6 9 14,96 250 60 6 9 16,38
180 100 5 7 14,20 250 125 6 9 22,50
180 100 6 9 16,85 270 100 7 10 24,42
180 130 8 12 25,76 280 60 3,9 6 11,80
185 100 3 5 8,794 280 140 5 7 21,27
200 50 3 5 6,792 300 80 6 9 20,62
200 50 4 6 8,953 300 100 8 12 29,53
200 80 4 6 10,84 310 100 6 9 22,97
200 80 5 7 13,42 380 65 6 9 22,97
200 80 6 9 15,91 400 95 8 12 35,18
200 100 3 5 9,147 410 65 6 9 24,38
200 100 6 9 17,79

Примечание: Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Таблица 26. Размеры и масса гнутых швеллеров из углеродистой спокойной и низколегированной стали

h, мм b, мм s, мм R, не более, мм Масса 1 м, кг   h, мм b, мм S, мм R, не более, мм Масса 1 м, кг
25 26 2 5 1,065 50 40 2,5 6 2,331
25 30 2 5 1,191 50 40 3 7 2,748
30 25 3 7 1,571 50 50 2,5 6 2,723
30 30 2 5 1,269 50 50 3 7 3,219
38 95 2,5 6 4,254 50 50 4 10 4,135
40 20 2 5 1,112 50 60 4 10 4,763
40 30 2 5 1,426 60 30 2,5 6 2,135
40 30 2,5 6 1,742 60 30 3 7 2,513
40 40 2 5 1,740 60 32 2,5 6 2,213
40 40 2,5 6 2,135 60 32 3 7 2,607
40 40 3 7 2,513 60 40 2 5 2,054
48 70 5 12 6,498 60 40 3 7 2,984
50 30 2 5 1,583 60 50 3 7 3,455
50 30 2,5 6 1,938 60 60 3 7 3,926
50 40 2 5 1,897 60 60 4 10 5,077
60 90 5 12 8,539   120 105 8 20 18,43
65 40 4 10 3,978   130 135 8 20 22,82
65 75 4 10 6,176   140 40 2,5 6 4,097
70 40 3 7 3,219   140 60 4 10 7,589
70 60 4 10 5,391 140 60 5 12 9,324
70 65 4 10 5,705 140 60 6 14 10,99
78 46 6 14 6,754 140 70 5 12 10,11
80 32 4 10 3,947 140 80 4 10 8,845
80 35 4 10 4,135 140 80 5 12 10,89
80 40 2,5 6 2,920 145 65 3 7 6,163
80 40 3 7 3,455 145 75 5 12 10,70
80 50 4 10 5,077 160 40 3 7 5,339
80 60 3 7 4,397 160 40 5 12 8,539
80 60 4 10 5,705 160 50 4 10 7,589
80 60 6 14 8,167 160 50 5 12 9,324
80 80 3 7 5,339 160 60 3 7 6,281
80 80 4 10 6,961 160 60 4 10 8,217
80 85 4 10 7,275 160 60 5 10 10,18
90 54 5 12 6,890 160 60 6 14 11,94
90 115 5 12 11,68 160 75 8 20 17,17
100 40 2,5 6 3,312 160 80 2,5 6 6,060
100 40 3 7 3,926 160 80 4 10 9,473
100 50 3 7 4,397 160 80 5 12 11,68
100 50 4 10 5,705 160 120 6 14 17,59
100 50 5 12 6,969 160 160 6 14 21,36
100 50 7 18 9,207 170 70 5 12 11,29
100 60 3 7 4,868 170 70 6 14 13,35
100 60 4 10 6,333 180 50 4 10 8,217
100 80 3 7 5,810 180 70 5 12 11,68
100 80 4 10 7,589 180 70 6 14 13,82
100 80 5 12 9,324 180 70 7 18 15,80
100 120 8 20 19,05 180 80 4 10 10,10
100 160 4 10 12,61 180 80 5 12 12,46
110 26 2,5 6 2,959 180 80 6 14 14,76
110 50 4 10 6,019 180 80 8 20 19,05
110 50 5 12 7,361 180 100 5 12 14,03
120 25 4 10 4,763 180 100 6 14 16,65
120 50 3 7 4,868 180 130 8 20 25,33
120 60 4 10 6,961 200 60 4 10 9,473
120 60 5 12 8,539 200 80 4 10 10,73
120 60 6 14 10,051 200 80 5 12 13,25
120 75 4 10 7,903 200 80 6 14 15,70
120 80 4 10 8,217 200 100 5 12 14,82
120 80 5 12 10,11 200 100 6 14 17,59
120 90 7 18 14,70 200 160 8 20 30,36

Продолжение таблицы 26. Размеры и масса гнутых швеллеров из углеродистой спокойной и низколегированной стали

h, мм b, мм s, мм R, не более, мм Масса 1 м, кг
205 38 2,5 6 5,294
206 75 6 14 15,52
210 57 4 10 9,599
250 25 3 7 6,752
250 60 4 10 11,04
250 60 5 12 13,64
250 60 6 14 16,17
250 90 8 20 24,71
250 125 6 14 22,30
270 100 7 18 24,04
280 60 3,9 10 11,69
280 60 6 14 17,59
300 80 6 14 20,41
310 100 6 14 22,77

Примечание: Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер гнутый неравнополочный (по ГОСТ 8281-80)

Рис. 7. Швеллер гнутый по ГОСТ 8281-80

Условные обозначения:
h – высота швеллера;
b – ширина большей полки;
S – толщина полки;
b1 – ширина меньшей полки;
R и R1 – радиусы внутреннего закругления.

Таблица 27. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 Н/мм2

h, мм b, мм b1, мм S, мм R, не более, мм Масса 1 м, кг
32 22 12 3 5 1,261
32 32* 20 2 3 1,189
32 40* 15 3 5 1,756
32 50 20 4 6 2,709
37 60 32 3 5 2,745
35 35 26 2,5 4 1,681
40 32* 20 2 3 1,314
40 40* 20 2 3 1,440
40 50* 32 3 5 2,580
43 106 32 3 5 3,970
45 25 15 3 5 1,709
50 40 12 2,5 4 1,798
50 48 15 3 5 2,368
50 40* 20 2 3 1,597
50 50* 15 3 5 2,415
50 50* 25 2 3 1,832
50 50* 25 3 5 2,651
50 50* 25 4 6 3,431
50 55 30 2 3 1,989
50 60 32 3 5 3,051
50 60* 32 4 6 3,965
50 92 60 3 5 4,464
60 40* 20 2 3 1,754
60 50* 25 3 5 2,886
60 60* 32 3 5 3,287
65 55 20 2,5 4 2,544
65 65 40 4 6 4,844
67 65 35 3 5 3,640
70 80 50 4 6 5,786
80 50* 25 3 5 3,357
80 60* 32 3 5 3,758
80 60* 40 3 5 3,946
80 80* 40 3 5 4,417
80 80* 40 5 7 7,104
80 80 50 4 6 6,100
90 80 50 4 6 6,414
100 50* 25 3 5 3,828
100 60* 32 3 5 4,229
100 80* 40 3 5 4,888
100 80 50 4 6 6,728
100 80 50 5 7 8,281
100 100* 60 4 6 7,670
100 100 60 6 9 11,16
100 180 35 8 12 17,86
120 45* 35 5 7 7,104
120 60 50 5 7 8,281
130 108 50 4 6 8,549
135 50 36 4 6 6,446
140 70 30 4 6 7,042
144 160 90 6 9 17,47
160 50 30 3 5 5,359
160 50* 30 4 6 7,042
160 80 50 5 7 10,64
200 50 30 4 6 8,298
270 90 72 8 12 25,21
270 90 80 6 9 19,63
300 80 40 4 6 12,69
300 80 40 5 7 15,74

* – швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.
Примечания:
1. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
2. R1=R+2 мм.


Таблица 28. Размеры и масса гнутых швеллеров углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 Н/мм2

h, мм b, мм b1, мм S, мм R, не более, мм Масса 1 м, кг   h, мм b, мм b1, мм S, мм R, не более, мм Масса 1 м, кг
32 22 12 3 7 1,221   80 50* 25 3 7 3,317
32 32* 20 2 5 1,162   80 60* 32 3 7 3,717
32 40* 15 3 7 1,716 80 60* 40 3 7 3,906
32 50 20 4 10 2,601 80 80* 40 3 7 4,377
35 35 26 2,5 6 1,647 80 80* 40 5 12 6,935
37 60 32 3 7 2,705 80 80 50 4 10 5,992
40 32* 20 2 5 1,287 90 80 50 4 10 6,306
40 40* 20 2 5 1,413 100 50* 25 3 7 3,788
40 50* 32 3 7 2,540 100 60* 32 3 7 4,188
43 106 32 3 7 3,929 100 80* 40 3 7 4,848
45 25 15 3 7 1,668 100 80 50 4 10 6,620
50 40 12 2,5 6 1,765 100 80 50 5 12 8,113</td<
