Швеллер 10 – все характеристики и ГОСТы горячекатаного изделия + Видео
Швеллер 10 – так обозначают стальную горячекатаную продукцию, производимую по ГОСТу 8240-97 и еще нескольким стандартам, в которых указаны технические условия и требования к ее изготовлению. Профиль такого типоразмера просто незаменим в малонагруженных строительных сооружениях (например, в тех же гаражах и частных домах) и в прочих стальных конструкциях (в смотровых площадках и их опорах, в качестве поперечных и продольных ребер жесткости). Такая востребованность швеллера 10 обусловлена его техническими характеристиками – достаточной прочностью при его малом массе и размерах в поперечном сечении.
1 Особенности и виды горячекатаных изделий с профилем № 10
Как указано выше, швеллер 10 производят по ГОСТ 8240. Весь прокат этого стандарта (то есть всех типоразмеров) отличается от любых других изделий швеллерного сечения. Все различия, в том числе по способу изготовления, относительно подробно изложены в первой главе статьи о швеллере № 16. В этом же материале также дано описание внешних и прочих особенностей рассматриваемого швеллерного проката № 10.
Стандарт 8240, являясь ГОСТом сортамента, регламентирует виды и перечень типоразмеров производимых по нему изделий с соответствующими размерами и площадью сечения (в поперечнике), весом 1 метра, длиной, допустимыми предельными отклонениями от этих величин и другими характеристиками, зависящими от этих параметров.
Швеллер стальной горячекатаный
И согласно ГОСТ 8240 рассматриваемый швеллер 10 – это все изделия данного стандарта, изготовляемые с высотой профиля (стенки) 100 мм. В общей сложности производится 3 вида (серии) швеллерного проката № 10, деление на которые произведено по геометрическим размерам и форме сечения профиля в поперечнике:
- У – продукция, внутренние грани полок которой имеют уклон;
- П – продукция, грани полок которой параллельны;
- Э – так называемые экономичные швеллеры, грани полок которых параллельны.
Соответственно и обозначаются эти серии изделий: швеллер 10У, 10П и 10Э.
2 Вес и размеры швеллеров по сериям – ГОСТ 8240
Ниже будут приведены только основные характеристики: вес швеллера № 10 и размеры его сечения в поперечнике. Все остальные параметры, регламентируемые стандартом 8240, представлены в соответствующих материалах сайта. То есть необходимо ознакомиться со статьей “Швеллерный прокат ГОСТ 8240”.
Вес и размер швеллеров
Высота профиля № 10, как указывалось ранее, 100 мм. Все остальные размеры швеллера 10 по сериям:
| Серии швеллера № 10 | Размеры сечения в поперечнике (кроме высоты), мм | ||||
| Ширина полки | Толщина полки | Толщина стенки | Радиус закругления между стенкой и полками с внутренней стороны | Радиус закругления на кромке полки | |
| не более | |||||
| 10У | 46 | 7,6 | 4,5 | 7 | 3 |
| 10П | 46 | 7,6 | 4,5 | 7 | 4 |
| 10Э | 46 | 7,6 | 4,2 | 9 | 3 |
Вес швеллеров (то есть одного их погонного метра) серий 10 У и 10 П одинаковый – 8,59 кг. Вес швеллера серии 10 Э – 8,47 кг.
3 Технические требования к изготовлению – все о марках стали и качестве
Если, помимо характеристик, представленных в стандарте 8240, необходимо выяснить другие параметры и свойства швеллера № 10, то следует обратиться к другим ГОСТам, которые являются нормативными документами по техническим условиям к изготовлению этого вида проката, а также ряда иной металлопродукции.
Технические требования к изготовлению швеллеров
На прокат стандарта 8240 в общей сложности распространяется не один, а семь ГОСТов технических условий. То есть по 1-му на определенные достаточно широкие области применения и способы использования швеллера. И, соответственно, в каждом из этих ГОСТов все вышеуказанные характеристики (стали, прочность) определенные, и отличаются от установленных в других шести стандартах технических условий. Впрочем, это сразу станет понятно после ознакомления со списком этих ГОСТов:
- 535-2005 – по нему производят стальную продукцию общего и специализированного применения, изготовляемую из углеродистой, имеющей обыкновенное качество стали;
- 27772-2015 – распространяется на прокат, используемый для возведения стальных строительных и других конструкций и применяемый также для иных целей;
- 19281-2014 – на стальные металлоизделия повышенной прочности, выполненные из качественных нелегированных либо низколегированных сталей и используемые для изготовления разнообразных конструкций;
- 5521-93 и Р 52927-2015 – на стальные металлоизделия, применяемые для постройки судов и прочих морских и речных сооружений и конструкций различного климатического исполнения и назначения;
- 6713-91 и Р 55374-2012 – на стальную металлопродукцию для мостов и различных их конструкций.
Швеллер 10 ГОСТ 8240-97
Фильтр
По наименованию (А-Я)По наименованию (Я-А)По популярности (возрастание)По популярности (убывание)По цене (сначала дешёвые)По цене (сначала дорогие) По популярности (убывание) Уважаемые клиенты! Из-за сбоя в экономике и логистике цены на вновь поступающий товар меняются.
Еще возможна поставка по прежним ценам. Уточните актуальные цены, по т. +7 (913) 747 30-08, +7 (383) 281 90-19 или оставив заявку на обратный звонок.
Швеллер 12у ст. 09Г2С L=12м ГОСТ 8240-97
Швеллер 10у ст. 09Г2С L=12м ГОСТ 8240-97
Швеллер 10у ст.3 L=12м ГОСТ 8240-97
Швеллер 10п ст. 09Г2С L=12м ГОСТ 8240-97
Швеллером называют изделия металлопроката с П-образной формой профиля.
ГОСТ 8240-97 устанавливает стандартные размеры стенки и полок горячекатаного стального швеллера, вид и площадь его поперечного сечения, предельные отклонения от массы одного погонного метра, площади сечения и установленных размеров. При расчетах за основу принимают плотность материала изготовления в 7,85 г./см.куб. Экономичный (Э) и легкий (Л) прокат по форме поперечного сечения должны совпадать со стандартным видом с параллельным расположением внутренней поверхности полок (П), необходимое соответствие по форме сечения прокату с уклоном внутренних стенок (У) требуется и для швеллера повышенной прочности специального назначения (С). Одним из востребованных видов в строительной и промышленной отрасли является швеллер 10 ГОСТ 8240-97 из конструкционной низколегированной хромоникелевой стали марки 10ХСНД. Цена на данный прокат существенно выше изделий из обычной стали в силу его повышенной прочности, высокой коррозионной стойкости, способности работать без изменения параметров в температурном диапазоне -70 +450 С. Швеллер гнутый получают путем изгиба листа из холоднокатаной или горячекатаной обычной, качественной углеродистой или легированной различными добавками стали. При этом толщина стенок изделия одинакова по всей длине, а его наружные и внутренние грани имеют закругленную форму, полки могут иметь различную высоту относительно друг друга. Сортамент швеллеров равнополочного исполнения устанавливается ГОСТ 8240-97, их высота составляет 25 400 мм. при ширине полки 26 180 мм. Одними из наиболее распространенных материалов при изготовлении швеллеров является обычная спокойная или полуспокойная сталь марки ст.3 или 09Г2С. Швеллер из низколегированного конструкционного кремнемарганцовистого сплава 09Г2С наиболее подходит для монтажа строительных высокопрочных сварных конструкций, материал выдерживает высокие нагрузки в температурном диапазоне от -70 до +425 С. В нашей компании можно купить швеллер длиной от 3 до 11,8 м. или по согласованию с производителем 12 м. с допустимым отклонением в размерах + 40 мм.
Швеллер горячекатанный ГОСТ 8240-97
|
Вы можете получить всю необходимую техническую информацию об интересующей Вас металлопродукции из содержания самого ГОСТа. Мы постарались сделать справочник ГОСТов удобным в работе. Вы можете заказать металлопродукцию либо просто посмотреть цены и наличие прямо из справочника. |
Если у Вас возникнут вопросы, то наши менеджеры с удовольствием ответят на них. |
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Технические условия Hot-rolled steel channels |
ГОСТ 8240-97 МКС 77.140.70 Группа: В22 ОКП 29 2500 Дата введения: 2002-01-01 |
|
1. Предисловие
1. РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов. ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации. 2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.) |
|
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г. 4. ВЗАМЕН ГОСТ 8240-89 |
|
2. Основные параметры и размеры
2.1 По форме и размерам швеллеры изготовляют следующих серий: У – с уклоном внутренних граней полок; П – с параллельными гранями полок; Э – экономичные с параллельными гранями полок; Л – легкой серии с параллельными гранями полок; С – специальные. Условные обозначения величин, характеризующих свойства швеллера: |

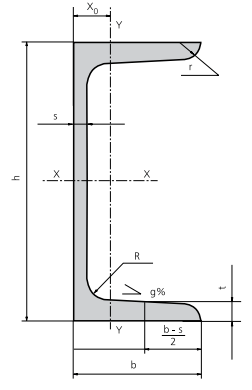

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л – на рисунке 2.
| Чертеж 1 |
Чертеж 2 |
2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1- 5.
| Таблица 1 – Швеллеры с уклоном внутренних граней полок | |||||||||||||||||
| Номер швеллера серии У | h | b | s | t | R | r | Площадь поперечного сечения F см2 |
Масса 1 м, кг | Справочные значения для осей | X0 , см |
|||||||
| не более | X-X | X-Y | |||||||||||||||
| мм | Lx . см4 |
Wx . см3 | ix . см | Sx . см3 | Ly . см4 | Wy . см3 | i0 . см | ||||||||||
| 5У | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 | |
| 6,5У | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 | |
| 8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 | 12,80 | 4,75 | 1,19 | 1,31 | |
| 10У | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 | |
| 12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 | |
| 14У | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 | |
| 16У | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 | |
| 16У | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 | |
| 18У | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 | |
| 18У | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 | 105,00 | 20,00 | 2,18 | 2,13 | |
| 20У | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 | 113,00 | 20,50 | 2,20 | 2,07 | |
| 22У | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 | 151,00 | 25,10 | 2,37 | 2,21 | |
| 24У | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 | 208,00 | 31,60 | 2,60 | 2,42 | |
| 27У | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 | 262,00 | 37,30 | 2,73 | 2,47 | |
| 30У | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 | 327,00 | 43,60 | 2,84 | 2,52 | |
| 33У | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 | 410,00 | 51,80 | 2,97 | 2,59 | |
| 36У | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 | 513,00 | 61,70 | 3,10 | 2,68 | |
| 40У | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 | 642,00 | 73,40 | 3,23 | 2,75 | |
| Таблица 2 – Швеллеры с параллельными гранями полок | |||||||||||||||||
| Номер швеллера серии П | h | b | s | t | R | r | Площадь поперечного сечения F см2 |
Масса 1 м, кг | Справочные значения для осей | X0 , см |
|||||||
| не более | X-X | X-Y | |||||||||||||||
| мм | Lx . см4 |
Wx . см3 | ix . см | Sx . см3 | Ly . см4 | Wy . см3 | iy . см | ||||||||||
| 5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 | |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 | |
| 8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 3,31 | 1,24 | 1,38 | |
| 10П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 | |
| 12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 | |
| 14П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 | |
| 16П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 | |
| 16П | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 | |
| 18П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 | |
| 18П | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 | |
| 20П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 | |
| 22П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 | |
| 24П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 | |
| 27П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 | |
| 30П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 | |
| 33П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,0 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 | |
| 36П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 | |
| 40П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 | |
| Таблица 3 – Швеллеры экономичные с параллельными гранями полок | |||||||||||||||||
| Номер швеллера серии Э | h | b | s | t | R | r | Площадь поперечного сечения F см2 |
Масса 1 м, кг | Справочные значения для осей | X0 , см |
|||||||
| не более | X-X | X-Y | |||||||||||||||
| мм | Lx . см4 |
Wx . см3 | ix . см | Sx . см3 | Ly . см4 | Wy . см3 | iy . см | ||||||||||
| 5Э | 50 | 32 | 4,2 | 7,0 | 6,5 | 2,5 | 6,10 | 4,79 | 22,9 | 9,17 | 1,94 | 5,62 | 6,02 | 3,05 | 0,993 | 1,23 | |
| 6,5Э | 65 | 36 | 4,2 | 7,2 | 6,5 | 2,5 | 7,41 | 5,82 | 48,9 | 15,05 | 2,57 | 9,02 | 9,42 | 4,13 | 1,127 | 1,32 | |
| 8Э | 80 | 40 | 4,2 | 7,4 | 7,5 | 2,5 | 8,82 | 6,92 | 90,0 | 22,50 | 3,19 | 13,31 | 13,93 | 5,38 | 1,257 | 1,41 | |
| 10Э | 100 | 46 | 4,2 | 7,6 | 9,0 | 3,0 | 10,79 | 8,47 | 175,9 | 35,17 | 4,04 | 20,55 | 22,68 | 7,47 | 1,450 | 1,56 | |
| 12Э | 120 | 52 | 4,5 | 7,8 | 9,5 | 3,0 | 13,09 | 10,24 | 307,0 | 51,17 | 4,84 | 29,75 | 35,12 | 10,03 | 1,638 | 1,70 | |
| 14Э | 140 | 58 | 4,6 | 8,1 | 10,0 | 3,0 | 15,41 | 12,15 | 495,7 | 70,81 | 5,67 | 40,96 | 51,76 | 13,13 | 1,833 | 1,86 | |
| 16Э | 160 | 64 | 4,7 | 8,4 | 11,0 | 3,5 | 17,85 | 14,01 | 755,5 | 94,43 | 6,50 | 54,41 | 73,17 | 16,70 | 2,024 | 2,02 | |
| 18Э | 180 | 70 | 4,8 | 8,7 | 11,5 | 3,5 | 20,40 | 16,01 | 1097,9 | 121,99 | 7,34 | 70,05 | 100,51 | 20,87 | 2,219 | 2,18 | |
| 20Э | 200 | 76 | 4,9 | 9,0 | 12,0 | 4,0 | 23,02 | 18,07 | 1537,1 | 153,71 | 8,17 | 88,03 | 134,07 | 25,54 | 2,413 | 2,35 | |
| 22Э | 220 | 82 | 5,1 | 9,5 | 13,0 | 4,0 | 26,36 | 20,69 | 2134,2 | 194,02 | 9,00 | 111,00 | 179,05 | 31,54 | 2,606 | 2,52 | |
| 24Э | 240 | 90 | 5,3 | 10,0 | 13,0 | 4,0 | 30,19 | 23,69 | 2927,0 | 243,92 | 9,85 | 139,08 | 249,03 | 40,07 | 2,872 | 2,78 | |
| 27Э | 270 | 95 | 5,8 | 10,5 | 13,0 | 4,5 | 34,87 | 27,37 | 4200,2 | 311,12 | 10,97 | 178,25 | 316,24 | 47,43 | 3,011 | 2,83 | |
| 30Э | 300 | 100 | 6,3 | 11,0 | 13,0 | 5,0 | 39,94 | 31,35 | 5837,1 | 389,14 | 12,09 | 224,00 | 395,57 | 55,58 | 3,147 | 2,88 | |
| 33Э | 330 | 105 | 6,9 | 11,7 | 13,0 | 5,0 | 46,15 | 36,14 | 8021,8 | 488,17 | 13,18 | 281,23 | 497,02 | 65,78 | 3,282 | 2,94 | |
| 36Э | 360 | 110 | 7,4 | 12,6 | 14,0 | 6,0 | 52,90 | 41,53 | 10864,5 | 603,58 | 14,33 | 350,05 | 618,92 | 77,76 | 3,420 | 3,04 | |
| 40Э | 400 | 115 | 7,9 | 13,5 | 15,5 | 6,0 | 61,11 | 47,97 | 15307,9 | 765,40 | 15,83 | 445,41 | 770,89 | 91,80 | 3,552 | 3,10 | |
| Таблица 4 – Швеллеры легкой серии с параллельными гранями полок | |||||||||||||||||
| Номер швеллера серии Л | h | b | s | t | R | r | Площадь поперечного сечения F см2 |
Масса 1 м, кг | Справочные значения для осей | X0 , см |
|||||||
| не более | X-X | X-Y | |||||||||||||||
| мм | Lx . см4 |
Wx . см3 | ix . см | Sx . см3 | Ly . см4 | Wy . см3 | iy . см | ||||||||||
| 12Л | 120 | 30 | 3,0 | 4,8 | 7 | – | 6,39 | 5,02 | 135,26 | 22,54 | 4,60 | 13,43 | 5,02 | 2,24 | 0,89 | 0,76 | |
| 14Л | 140 | 32 | 3,2 | 5,6 | 7 | – | 7,57 | 5,94 | 212,94 | 30,42 | 5,31 | 18,23 | 6,55 | 2,70 | 0,93 | 0,78 | |
| 16Л | 160 | 35 | 3,4 | 5,3 | 8 | – | 9,04 | 7,10 | 331,96 | 41,49 | 6,06 | 24,84 | 9,23 | 3,46 | 1,01 | 0,83 | |
| 18Л | 180 | 40 | 3,6 | 5,6 | 8 | – | 10,81 | 8,49 | 503,87 | 55,98 | 6,83 | 33,49 | 14,64 | 4,10 | 1,16 | 0,94 | |
| 20Л | 200 | 45 | 3,8 | 6,0 | 9 | – | 12,89 | 10,12 | 748,17 | 74,82 | 7,62 | 44,59 | 22,37 | 6,51 | 1,32 | 1,06 | |
| 22Л | 220 | 50 | 4,0 | 6,4 | 10 | – | 15,11 | 11,86 | 1070,97 | 97,36 | 8,42 | 57,82 | 32,85 | 8,61 | 1,47 | 1,19 | |
| 24Л | 240 | 55 | 4,2 | 6,8 | 10 | – | 17,41 | 13,66 | 1476,39 | 123,03 | 9,21 | 72,90 | 46,25 | 11,04 | 1,63 | 1,31 | |
| 27Л | 270 | 60 | 4,5 | 7,3 | 11 | – | 20,77 | 16,30 | 2218,16 | 164,31 | 10,33 | 97,48 | 65,10 | 14,17 | 1,77 | 1,40 | |
| 30Л | 300 | 65 | 4,8 | 7,8 | 11 | – | 24,30 | 19,07 | 3186,74 | 212,45 | 11,45 | 126,24 | 89,08 | 17,84 | 1,91 | 1,51 | |
| Таблица 5 – Швеллеры специальные | |||||||||||||||||
| Номер швеллера серии C | h | b | s | t | R | r | Уклон полок, % | Площадь поперечного сечения F см2 |
Масса 1 м, кг | Справочные значения для осей | X0 , см |
||||||
| не более | X-X | X-Y | |||||||||||||||
| мм | Lx . см4 |
Wx . см3 | ix . см | Ly . см4 | Wy . см3 | iy . см | |||||||||||
| 8C | 80 | 45 | 5,5 | 9,0 | 9,0 | 1,5 | 6 | 11,80 | 9,26 | 115,82 | 28,95 | 3,13 | 22,24 | 7,63 | 1,38 | 1,57 | |
| 14C | 140 | 58 | 6,0 | 9,5 | 9,5 | 4,75 | – | 18,51 | 14,53 | 563,70 | 80,50 | 5,52 | 53,20 | 13,01 | 1,70 | 1,71 | |
| 14Са | 140 | 60 | 8,0 | 9,5 | 9,5 | 5,0 | 10 | 21,30 | 16,72 | 609,10 | 87,01 | 5,35 | 61,02 | 14,09 | 1,69 | 1,67 | |
| 16C | 160 | 63 | 6,5 | 10,0 | 10,0 | 5,0 | – | 21,95 | 17,53 | 866,20 | 108,30 | 6,28 | 73,30 | 16,30 | 1,83 | 1,80 | |
| 16Са | 160 | 65 | 8,5 | 10,0 | 10,0 | 5,0 | – | 25,15 | 19,74 | 934,50 | 116,80 | 6,10 | 83,40 | 17,55 | 1,82 | 1,75 | |
| 18C | 180 | 68 | 7,0 | 10,5 | 10,5 | 5,3 | – | 25,70 | 20,20 | 1272,00 | 141,00 | 7,04 | 98,50 | 20,10 | 1,96 | 1,88 | |
| 18Са | 180 | 70 | 9,0 | 10,5 | 10,5 | 5,3 | – | 29,30 | 23,00 | 1370,00 | 152,00 | 6,84 | 111,00 | 21,30 | 1,95 | 1,84 | |
| 18Сб | 180 | 100 | 8,0 | 10,5 | 10,5 | 5,0 | 6 | 34,04 | 26,72 | 1791,01 | 199,00 | 7,25 | 305,48 | 43,58 | 3,00 | 2,99 | |
| 20C | 200 | 73 | 7,0 | 11,0 | 11,0 | 5,5 | 10 | 28,83 | 22,63 | 1780,37 | 178,04 | 7,86 | 128,04 | 24,19 | 2,1 | 2,02 | |
| 20Са | 200 | 75 | 9,0 | 11,0 | 11,0 | 5,5 | 10 | 32,83 | 25,77 | 1913,71 | 191,37 | 7,64 | 143,63 | 25,88 | 2,09 | 1,95 | |
| 20Сб | 200 | 100 | 8,0 | 11,0 | 11,0 | 5,5 | 6 | 36,58 | 28,71 | 2360,88 | 236,09 | 8,03 | 327,23 | 46,30 | 2,99 | 2,93 | |
| 24C | 240 | 85 | 9,5 | 14,0 | 14,0 | 7,0 | – | 44,46 | 34,90 | 3841,35 | 320,11 | 9,29 | 268,89 | 43,70 | 2,46 | 2,35 | |
| 26C | 260 | 65 | 10,0 | 16,0 | 15,0 | 3,0 | – | 44,09 | 34,61 | 4088,00 | 314,50 | 9,63 | 1115,60 | 171,60 | 5,03 | 3,91 | |
| 26Са | 260 | 90 | 10,0 | 15,0 | 15,0 | 7,5 | 8 | 50,60 | 39,72 | 5130,83 | 394,68 | 10,07 | 343,15 | 52,62 | 2,60 | 2,48 | |
| 30C | 300 | 85 | 7,5 | 13,5 | 13,5 | 7,0 | 10 | 43,88 | 34,44 | 6045,43 | 403,03 | 11,74 | 260,74 | 41,41 | 2,44 | 2,20 | |
| 30Са | 300 | 87 | 9,5 | 13,5 | 13,5 | 7,0 | 10 | 49,88 | 39,15 | 6495,43 | 433,03 | 11,41 | 288,78 | 43,93 | 2,41 | 2,13 | |
| 30Сб | 300 | 89 | 11,5 | 13,5 | 13,5 | 7,0 | 10 | 55,88 | 43,86 | 6945,43 | 463,03 | 11,15 | 315,35 | 46,29 | 2,38 | 2,09 | |
2.
3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1- 5, используют для построения калибров и на профиле не контролируют.
2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.
1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15S. 2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют. 3 Перекос полки и прогиб стенки швеллера измеряют, как показано на рисунке 3. |
Чертеж 3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5,1 ” 6,0 “
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.
По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при 300 мм и 5% при 300 мм.
2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20-3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем – длиной свыше 12 м:
– мерной длины;
– мерной длины с немерной в количестве не более 5% массы партии;
– кратной мерной длины;
– кратной мерной длины с немерной в количестве не более 5% массы партии;
– немерной длины;
– ограниченной длины в пределах немерной.
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
при длине от 2 до 8 м включ. – до +40 мм;
” ” св.
8 м – до + [40 + 5(- 8)] мм, но не более 100 мм, где- длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.
Длина отдельного швеллера – это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины;
по соглашению изготовителя с потребителем – до 0,15% длины.
2.10 Предельные отклонения по массе не должны превышать +4% для партии и +6% для отдельного швеллера. Отклонение от массы – это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5. При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки – у торца профиля.
|
3. Информационные данные
Текст документа сверен по: официальное издание М.: ИПК Издательство стандартов, 2001 ГОСТ 8240-97 Швеллеры стальные горячекатаные. Сортамент Госстандарт России Действующий Опубликован: официальное издание, М.: ИПК Издательство стандартов, 2001 год. |
Продажа швеллера стального
По форме швеллеры делятся на следующие виды:
- С-образная – швеллеры с уклоном внутреннего края полок.
- П-образный – швеллеры с параллельными сторонами полок.
- Г-образные – каналы легкой серии с параллельными сторонами полок.
- Е-образный – экономичные каналы с параллельными гранями фланца.
- С-образные – так называемые специальные каналы.
В таблице приведены наиболее важные параметры этого типа металла, который «Продом» предлагает покупателям для покупки. Обращаем ваше внимание, что у нас вы можете купить канал в розницу как штучно, так и оптом тоннами.
Швеллер стальной горячекатаный (горячекатаный) ГОСТ 8240-97 серий С и У
| канал № | Серия U | Серия C | Высота, h | Ширина, b | Марка стали | Длина, L |
| Канал 5 | 5U | 5C | 50 мм | 32 мм | ZPS / SP | 10 месяцев |
| Канал 6.5 | 6.5U | 6.5C | 65 мм | 36 мм | ZSP / PS | 10, 11,7 м |
| Канал 8 | 8U | 8C | 80 мм | 40мм | ZPS / SP | 10, 11.7 м |
| Канал 10 | 10U | 10C | 100 мм | 46 мм | ЗСП / ПС, 09Г2С | 11.7, 12м |
| Канал 12 | 12U | 12C | 120 мм | 52 мм | ЗПС / СП, 09Г2С | 11,7, 12 м |
| Канал 14 | 14U | 14C | 140 мм | 58 мм | ЗСП / ПС, 09Г2С | 11,7, 12 м |
| Канал 16 | 16U | 16C | 160 мм | 64 мм | ЗПС / СП, 09Г2С | 11.7, 12 м |
| Канал 18 | 18U | 18C | 180 мм | 70 мм | ЗСП / ПС, 09Г2С | 11,7, 12 м |
| Канал 20 | 20U | 20C | 200 мм | 76 мм | ЗПС / СП, 09Г2С | 11,7, 12 м |
| Канал 22 | 22U | 22C | 220 мм | 82 мм | ЗСП / ПС, 09Г2С | 11. 7, 12 м |
| Канал 24 | 24U | 24C | 240 мм | 90 мм | ЗПС / СП, 09Г2С | 11,7, 12 м |
| Канал 27 | 27U | 27C | 270 мм | 95 мм | ЗСП / ПС, 09Г2С | 12 месяцев |
| Канал 30 | 30U | 30C | 300 мм | 100 мм | ЗПС / СП, 09Г2С | 12 месяцев |
| Канал 40 | 40U | 40C | 400 мм | 115 мм | ZSP / PS | 11.5 м |
| Лист 2 мм. холодная деформация со степенью холодной пластической деформации 60% | |||||||
| – | ≥1290 | ≥ 1330 | ≥10 | – | – | – | – |
| Лист. Закалка в воде от 1050 ° С (степень сжатия указать в%) | |||||||
| – | 280-400 | 550-650 | 40-50 | – | – | – | – |
| Градация ТТХ готовых термообработанных деталей по ОСТ 1 |
|||||||
| – | – | 540-800 | – | – | – | – | – |
| Заготовка (поковки) ОСТ 95-29-72 в состоянии поставки: Аустенизация при 1020-1100 ° С, охлаждение в воде или на воздухе | |||||||
| ≥246 | ≥520 | ≥37 | – | – | – | – | |
| Лист 2 мм.холодная деформация со степенью холодной пластической деформации 60% | |||||||
| – | ≥970 | ≥1080 | ≥6 | – | – | – | – |
Лист. Закалка в воде от 1050 ° С (степень сжатия указать в%) |
|||||||
| – | ≥900 | ≥950 | ≥12 | – | – | – | – |
| Заготовка (поковки) ОСТ 95-29-72 в состоянии поставки: Аустенизация при 1020-1100 ° С, охлаждение в воде или на воздухе | |||||||
| ≥186 | ≥372 | – | – | – | – | – | |
| Лист 2 мм.холодная деформация со степенью холодной пластической деформации 60% | |||||||
| – | ≥780 | ≥870 | ≥10 | – | – | – | – |
| Лист. Закалка в воде от 1050 ° С (степень сжатия указать в%) | |||||||
| – | ≥1150 | ≥1250 | ≥3 | – | – | – | – |
| Заглушки трубопроводной арматуры по СТ ЦКБА 016-2005.Закалка в воде или воздухе при 1020-1100 ° C (старение от 1,0 до 1,5 мин / мм максимального поперечного сечения, но не менее 0,5 ч) | |||||||
| ≤60 | ≥196 | ≥510 | ≥40 | – | ≥55 | – | 121-179 |
| Лист 2 мм. холодная деформация со степенью холодной пластической деформации 60% | |||||||
| – | ≥360 | ≥420 | ≥29 | – | – | – | – |
| Заглушки трубопроводной арматуры по СТ ЦКБА 016-2005.Закалка в воде или воздухе при 1020-1100 ° C (старение от 1,0 до 1,5 мин / мм максимального поперечного сечения, но не менее 0,5 ч) | |||||||
| 100–160 | ≥196 | ≥510 | ≥37 | – | ≥45 | – | 121-179 |
Образец диаметром 10 мм, длиной 50 мм, ламинированный. Скорость деформации 20 мм / мин. Скорость деформации 0,007 1 / с |
|||||||
| – | ≥155 | ≥200 | ≥27 | – | ≥57 | – | – |
| Заглушки трубопроводной арматуры по СТ ЦКБА 016-2005.Закалка в воде или воздухе при 1020-1100 ° C (старение от 1,0 до 1,5 мин / мм максимального поперечного сечения, но не менее 0,5 ч) | |||||||
| 160-500 | ≥196 | ≥510 | ≥37 | – | ≥44 | – | 121-179 |
| Образец диаметром 10 мм, длиной 50 мм, ламинированный. Скорость деформации 20 мм / мин. Скорость деформации 0,007 1 / с | |||||||
| – | ≥110 | ≥120 | ≥41 | – | ≥90 | – | – |
| Заглушки трубопроводной арматуры по СТ ЦКБА 016-2005.Закалка в воде или воздухе при 1020-1100 ° C (старение от 1,0 до 1,5 мин / мм максимального поперечного сечения, но не менее 0,5 ч) | |||||||
| 60-100 | ≥196 | ≥510 | ≥39 | – | ≥50 | – | 121-179 |
| Образец диаметром 10 мм, длиной 50 мм, ламинированный. Скорость деформации 20 мм / мин. Скорость деформации 0,007 1 / с | |||||||
| – | ≥58 | ≥66 | ≥50 | – | ≥95 | – | – |
| Закалка в воде или воздухе от 1050-1100 ° C | |||||||
| 300-500 | ≥216 | ≥510 | ≥35 | – | ≥40 | – | – |
| Образец диаметром 10 мм, длиной 50 мм, ламинированный.Скорость деформации 20 мм / мин. Скорость деформации 0,007 1 / с | |||||||
| – | ≥35 | ≥38 | ≥66 | – | ≥99 | – | – |
| Закалка в воде или воздухе от 1050-1100 ° C | |||||||
| 1-6 | – | 540-880 | ≥20 | – | – | – | – |
Образец диаметром 10 мм, длиной 50 мм, ламинированный. Скорость деформации 20 мм / мин. Скорость деформации 0,007 1 / с |
|||||||
| – | ≥22 | ≥26 | ≥79 | – | ≥100 | – | – |
| Листовая горячекатаная (4,0-50,0 мм) и холоднокатаная (4,0-5,0 мм) сталь по ГОСТ 7350-77. Закалка в воде или на воздухе от 1030-1080 ° C | |||||||
| – | ≥ 215 | ≥ 530 | ≥38 | – | – | – | – |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥280 | ≥620 | ≥41 | – | ≥63 | – | – |
| Поковки для деталей, устойчивых к ICC. Закалка от 1000 до 1050 ° C в масле, воде или воздухе | |||||||
| 100-300 | ≥196 | ≥540 | ≥38 | – | ≥45 | – | 121-179 |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥200 | ≥460 | ≥31 | – | ≥65 | – | – |
| Поковки для деталей, устойчивых к ICC. Закалка от 1000 до 1050 ° C в масле, воде или воздухе | |||||||
| 60-100 | ≥196 | ≥540 | ≥39 | – | ≥50 | – | 121-179 |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥180 | ≥450 | ≥31 | – | ≥65 | – | – |
| Поковки для деталей, устойчивых к ICC. Закалка от 1000 до 1050 ° C в масле, воде или воздухе | |||||||
| 60 | ≥196 | ≥540 | ≥40 | – | ≥55 | – | 121-179 |
Прутки диаметром 18-25 мм. Закалка в воде от 1050 ° C |
|||||||
| – | ≥180 | ≥450 | ≥29 | – | ≥65 | – | – |
| Проволока термообработанная в состоянии поставки по ГОСТ 18143-72 (относительное удлинение,% при расчетной длине образца 100 мм указано для проволоки 1 класса, в скобках – для 2 класса) | |||||||
| 0,2–1 | – | 590-880 | – | ≥25 (≥20) | – | – | – |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥180 | ≥400 | ≥25 | – | ≥61 | – | – |
| Проволока термообработанная в состоянии поставки по ГОСТ 18143-72 (относительное удлинение,% при расчетной длине образца 100 мм указано для проволоки 1 класса, в скобках – для 2 класса) | |||||||
| 1,1-7,5 | – | 540-830 | – | ≥25 (≥20) | – | – | – |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥160 | ≥280 | ≥26 | – | ≥59 | – | – |
| Проволока холоднотянутая в состоянии поставки по ГОСТ 18143-72 | |||||||
| 0,2–3 | – | 1130-1470 | – | – | – | – | – |
| Прутки диаметром 18-25 мм.Закалка в воде от 1050 ° C | |||||||
| – | ≥100 | ≥180 | ≥35 | – | ≥69 | – | – |
| Проволока холоднотянутая в состоянии поставки по ГОСТ 18143-72 | |||||||
| 3,4-7,5 | – | 1080-1420 | – | – | – | – | – |
Прокат на полную мощность. В состоянии поставки, без термообработки |
|||||||
| 1-6 | – | ≥1080 | – | – | – | – | – |
| ≤3.9 | – | ≥935 | – | – | – | – | – |
| Прутки калиброванные в состоянии поставки (холоднодеформированные) на другом 14-1-3581-83 | |||||||
| 20-25 | ≥225 | ≥539 | ≥25 | – | ≥55 | – | – |
| Пруток полированный, обработанный с заданной прочностью (ТС) по ГОСТ 18907-73 | |||||||
| 1-30 | – | 640-880 | – | ≥20 | – | – | – |
| Пруток горячекатаный и кованый ГОСТ 5949-75 и формовочный по ОСТ 1 | -75.Закалка на воздухе, в масле или воде с 1020-1100 ° C|||||||
| ≥196 | ≥540 | ≥40 | – | ≥55 | – | – | |
| Пруток горячекатаный и кованый по СТП 26.260.484-2004. Закалка в воде или на воздухе от 1050-1100 ° C | |||||||
| ≥200 | ≥450 | ≥25 | – | ≥35 | ≥1960 | – | |
| Пруток горячекатаный и кованый на СТП 26.260.484-2004. Пошаговый режим обработки: нагрев до 1050-1100 ° С; время выдержки при нагреве для изделий с толщиной стенки до 10 мм – 30 мин, свыше 10 мм – 20 мин + 1 мин на 1 мм максимальной толщины; максимально быстрое охлаждение до 870-900 ° С; выдержка при 870-900 ° С 2-3 часа; охлаждение с печью до 300 ° C (скорость 50-100 ° C / ч), затем на воздухе | |||||||
| ≥200 | ≥520 | ≥35 | – | ≥50 | – | – | |
“”:, | ,
Швеллер доступен в наших различных филиалах, вы можете выбрать нужный филиал, тип и размер продукции и заказать онлайн:
Представляет актуальные цены на металл.
Швеллер доступен в наших различных филиалах, вы можете выбрать нужный филиал, тип и размер продукции и заказать онлайн. Внимание Цены указаны без предоплаты! Есть доплата за партию менее 1 тонны, подробности у менеджера.
Просмотр цены – швеллер
Швеллер металлический один из самых популярных видов проката, является основой несущей конструкции любого строительства и имеет С-образное сечение.Это прочный и легкий структурный профиль, способный выдерживать большие боковые нагрузки, что было большим преимуществом при возведении объектов и конструкций, требующих повышенной прочности, надежности и долговечности.
Стальной швеллер в основном применяется в любом строительстве промышленных и жилых зданий и сооружений, как основной несущий элемент здания, а также для усиления межэтажных перекрытий и крыш. При реконструкции и реставрации устанавливается швеллер для усиления старых стен.Швеллер идет массированные рекламные конструкции над дорогами, гипермаркеты туш, укрепить структуру и в качестве несущей конструкции для мостов, а также в вагоностроении, машиностроении при строительстве станков, автомобилей и других продуктов. Швеллер часто используется вместе с бетонными конструкциями, где бетон выдерживает сжимающие напряжения, швеллер изгибается.
В России горячекатаный швеллер производят: Нижнетагильский металлургический завод (НТМК), Северсталь, ОАО Зап-Сиб (Западно-Сибирский металлургический завод), Днепропетровский металлургический завод имени Петровского, ОАО НКМК, ОАО НОСТА, ОАО КМЗ, г. ОАО «Азовсталь», ОАО «АМК», ОАО «Уральская Сталь».
Швеллер 8240 изготавливается следующими способами: 1) давлением при высокотемпературной горячей прокатке заготовки на сортовых станах; 2) методом холодной гибки на профильных станах; 3) прессованием (выдавливанием через фасонное острие) – для изготовления швеллеров из цветных металлов и сплавов.
Швеллерная линейка Ассортимент продукции
Размер швеллера , называемый номером канала, указывается в маркировке изделия цифрой от 5 до 40 в сантиметрах и представляет собой высоту канала.ширина фланца от 32 до 115 мм, толщина стенки 4-15 мм. Форма и размеры швеллера выполнены с параллельными кромками фланцев и с уклоном внутренних кромок фланцев (имеют соответствующую маркировку и), а также экономичными с параллельными кромками фланцев (), легкой серии с параллельными кромками фланцев () и специального (C).
Швеллер стальной горячекатаный изготавливается длиной от 2 до 12м:
– мерной длины,
– мерной длины с немерной в количестве не более 5% от массы всей партии,
– кратной мерная длина,
-длина, многомерная с немерной в количестве не более 5% от массы всей партии,
-не мерная длина,
ограниченная длина в пределах мерной длины.
При расчете веса партии добавьте 0,5% суммы максимальных отклонений по длине швеллеров в партии к метражу швеллеров измеренной или кратной длины.
Металлургические заводы по производству стальных швеллеров в основном используют 4 размера: 6 м, 9 м, 11,7 м и 12 м. Если процесс не удается во время изготовления размерного швеллера (падение температуры, разрушение металла и т. Д.), Швеллер неизмеренной длины получается от 4 до 12 м, эти остатки сообщаются в упаковках измеренной длины в соотношении не менее 85% измеренной длины и 15% немерной длины.Для удобства наших клиентов АО «Металлоторг» готов предложить швеллер желаемой длины, чтобы сократить отходы клиентов, а немерный швеллер продается дешевле, чем мерный, что более рентабельно для наших клиентов.
Благодаря простоте технологического процесса производства и экономии легирующих материалов швеллер изготавливается в основном из стали марки Ст3 пс / сп. Аббревиатура после указания марки стали (ps / cn, cn) указывает степень раскисления: cn (тихая), ps (полуштильная), cn (кипящая).Для повышения прочности изделия увеличивают количество углерода и добавляют марганец, в результате чего получается швеллер из низколегированной стали. Швеллер из низколегированной стали применяется в конструкциях ответственного назначения, а также в крайних районах севера, где температура опускается до -60 С – благодаря свойству марганца повышать стойкость к коррозионному растрескиванию под напряжением и высоким и низким температуры.
Швеллер из полуживой стали чаще применяется в сооружениях с более расслабленной нагрузкой, из спокойной – в сооружениях с постоянной высокой нагрузкой.
Основные стандарты производства швеллеров следующие:
- ГОСТ 8240-89 (ГОСТ 8240-97) Швеллеры стальные горячекатаные
- ГОСТ 8278-83 Швеллер гнутый равнополочный
- ГОСТ 8281-80 Швеллеры неравнополочные гнутые
- ГОСТ 19425-74 Швеллеры стальные специальные
Швеллер стальной горячекатаный по ГОСТ 8240 89 (-97) бывает следующих типов:
- с уклоном внутренней кромки фланцев: 5U, 6.5U, 8U, 10U, 12U, 14U, 16U, 18U, 20U, 22U, 24U, 27U, 30U, 33U, 36U, 40U (рис.1)
- с параллельными сторонами фланцев: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16АП, 18П, 18АП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П (рис.2)
- ● экономичный с параллельными кромками фланцев (), легкая серия с параллельными кромками фланцев () и специальный (C).
Размеры 33 и 36 есть в ГОСТ, но сейчас их не производят!
Купить швеллер всех выпускаемых типов можно со складов филиалов, четырех складов Московской области или напрямую с завода.Оказываем услуги по резке, доставке и комплектации швеллера на заказ. Наличие, ассортимент и цену каналов вы можете посмотреть на сайте. Более подробную информацию о цене за метр или за лист, указать вес швеллера 1 метр и произвести расчет швеллера, оформить счет-фактуру и сделать запрос, уточнить варианты оплаты и запросить сертификат на швеллер – вы можете связаться менеджер, связавшись с ним
тел. (8452) 57-00-18, 8-927-222-94-33, (495) 232-21-68 * 6401 менеджер Екатерина
Таблица швеллеров, размер, масса швеллера горячекатаного (с наклонными кромками фланцев) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонна
Таблица швеллеров, размер, масса швеллера горячекатаного (с параллельными кромками фланцев) (ГОСТ 8240-89, ГОСТ 8240-97), масса 1 метра швеллера, кол-во метров на тонну

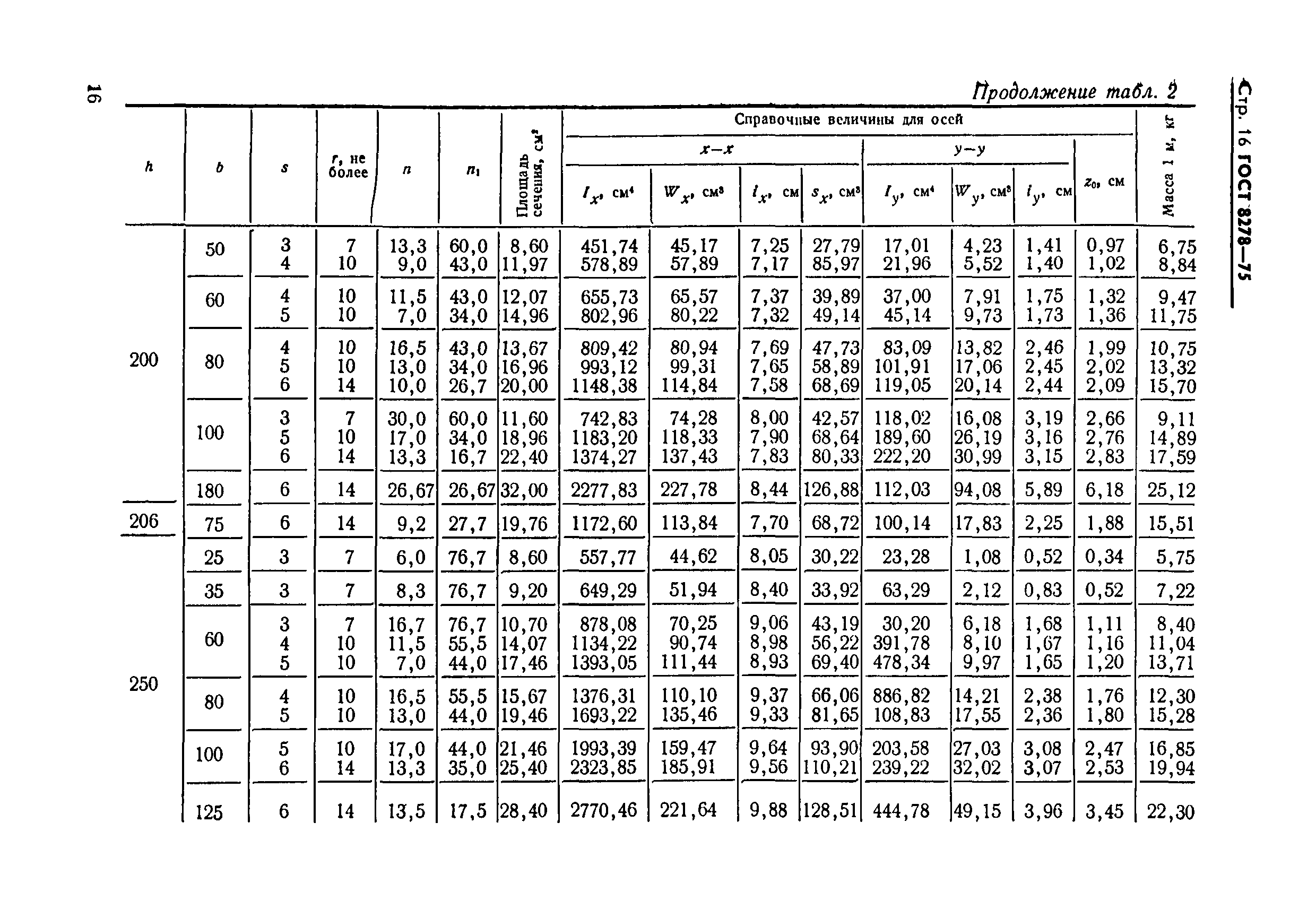

Таблица швеллеров, размеры, масса швеллера стального гнутого равнополочного (ГОСТ 8278-83), масса 1 метра швеллера, количество метров в тоннах
Таблица швеллеров, размер, вес швеллера стального гнутого неравномерного (ГОСТ 8281-80), вес 1 метра швеллера, количество метров на тонну
Стальные профили с каналом сталь-Эстер Саторова Портфолио Сталь Материал
профильная сталь U, профильная сталь U Поставщики и
П-образные профили из горячекатаной нержавеющей сталиОписание Материал Углеродистая сталь или SS304 или SS316 Обработка поверхности HDG (горячее цинкование), предварительное цинкование, порошковое покрытие (черный, зеленый, белый, серый, синий) и т. Д.Длины Либо 10 футов, либо 20 футов, либо отрезанные по длине в соответствии с требованиями заказчика Толщина 1,0 мм, 1,5 мм, 1,8 мм, 1,9 мм, 2,0 мм, 2,3 мм, 2 канала Z Другие каналы – Металлические прогоны Johnson Brothers обычно предварительно покрываются оцинковкой или гальваникой. еще одно антикоррозийное покрытие, которое может быть изготовлено из всех металлов, включая алюминий и нержавеющую сталь. В начале 1980-х годов компания Johnson Bros. произвела Z-каналы для изготовления дисков приемных станций параболической спутниковой антенны, используемых во всем мире. UPN (UNP) European стандартные U-образные швеллеры, стальной профиль UPN UPN (UNP) U-образные швеллеры европейского стандарта, технические характеристики, размеры, свойства стального профиля UPN.В данной таблице представлены швеллеры U (UPN, UNP) европейского стандарта, стальной профиль UPN (балка UPN), технические характеристики, свойства, размеры. Изготовлены в соответствии со стандартами DIN 1026-1 2000, NF A 45-202 1986; EN 10279 2000 (допуски)
UPE U-образные каналы европейского стандарта (U-образный профиль) с параллельным соединением
U-образные швеллеры европейского стандарта UPE (U-образный профиль) с параллельными фланцами Технические характеристики стальной балки UPE, размеры, свойства В текущей таблице представлены U-образные каналы европейского стандарта (UPE) с параллельными фланцами, стальной профиль UPE (UPE-балки), характеристики, свойства, размеры .Изготовлено в соответствии со стандартами DIN 1026-2 2002-10U. Формование швеллеров OutwaterOutwater Industries предлагает высококачественные профили и профили, в том числе наши U-образные профили из нержавеющей стали. Наши U-образные профили из нержавеющей стали отлично подходят для чистой современной отделки. U-образные каналы из нержавеющей стали изготовлены из прочной нержавеющей стали класса 430, которая обеспечивает некоторые ТАБЛИЦЫ ДЛЯ СТАЛЬНЫХ КОНСТРУКЦИЙSUm (м 2 / м \) Площадь поверхности на единицу длины Ut (м 2 / т) Площадь поверхности на единицу веса.v, v1, v2 (см) Расстояние между внешними волокнами под углом к оси U-U. w, w1 (мм) Расстояние, определяющее расположение отверстия под болт относительно сечения. Xm (см) Расстояние между центроидом канала и его центром сдвига.
Профили из конструкционной стали, листовая сталь, универсальная балка, размеры
Продукция из конструкционной стали. Surdex Steel – ведущий поставщик продукции из конструкционной стали на викторианском рынке, мы понимаем, что вы делаете со сталью, которую мы поставляем, и с ней было легко вести дела. Мы инвестируем в качественные запасы, а это значит когда вам это нужно, у нас это есть.У нас есть полный ассортимент; Универсальные балки, колонны, профили из конструкционной стали, листовая сталь, универсальные размеры балок, изделия из конструкционной стали. инвентарь и его много, а это значит, что когда он вам понадобится, он у нас есть. Мы храним полный ассортимент; Универсальные балочные колонныСупермаркеты из конструкционной стали и металла, 21 февраля 2015 г. Стальные профили из двухканальной стали # 0183; В Канаде и США стальные швеллеры обычно указываются с использованием глубины (в дюймах) и веса канала (в фунтах на фут).Например, канал размером 6 x 13 имеет глубину примерно 6 дюймов и весит примерно 13 фунтов на фут. В Великобритании стальной канал (или C-образное сечение) также можно назвать каналом с параллельным фланцем.
Размеры стального профиля – SteelConstructionfo
Размеры стального профиля и данные о свойствах горячекатаного открытого профиля, такого как балки, колонны, швеллеры и уголки, а также для полых профилей, содержатся в Синей книге, SCI P363. В качестве альтернативы, сведения о размерах и свойствах стальных профилей можно найти в следующие публикации British Steel и Tata Steel: Таблицы стальных балок – свойства и размеры.В наших таблицах вы можете найти как размеры, так и свойства для большинства стандартных стальных профилей, таких как стальные балки и колонны, швеллеры, уголки, стальные полые профили. Сначала эта часть сайта предназначалась только для внутреннего использования. Позже мы решили Чтобы открыть таблицы для наших посетителей. Таблицы стальных балок – свойства и размеры. В наших таблицах вы можете найти как размеры, так и свойства для большинства стандартных стальных профилей, таких как стальные балки и колонны, швеллеры, уголки, стальные полые профили.Сначала эта часть сайта предназначалась только для внутреннего пользования, позже мы решили открыть столы для наших посетителей.
Стальные U-образные каналы Стальные угловые стальные балки Стальные тройники
Существует множество продуктов, которые попадают в категорию стальных конструкционных профилей, и множество применений для каждой различной формы. Industrial Metal Supply предлагает полную линейку прочных, долговечных и универсальных стальных конструкционных профилей, включая стальной канал, стальной уголок , стальные балки и стальные тройники. Стальные кровельные профили – Профили стеновых металлических кровельных панелей Профили стальных панелей Мы предлагаем широкий выбор профилей металлических кровельных стеновых панелей.Они изготавливаются из стали толщиной 26 и 29 и доступны в различных цветах. На наши металлические кровельные панели Premium распространяется 40-летняя окраска, 30-летняя гарантия на выцветание и выцветание, а также 20-летняя ограниченная гарантия. Список продуктов Нержавеющая сталь От углов до балок и тройников до труб, мы специализируемся на конструкционных профилях из нержавеющей стали, подходящих для широкого спектра применений и отраслей. Наши нержавеющие профили повторяют размеры стандартных профилей из углеродистой стали, и мы храним на складе большинство размеров.
Размеры и сечение каналов из нержавеющей стали Нержавеющая сталь
Каналы из нержавеющей сталиМы производим и продаем горячекатаные каналы и каналы из нержавеющей стали с лазерной плавкой по всему миру как в британских, так и в метрических размерах. Выберите ниже каталог для своего региона, чтобы просмотреть список доступных каналов стандартного размера. Некоторые результаты будут удалены в ответ. в соответствии с требованиями местного законодательства.Для получения дополнительной информации см. здесь.Предыдущий123456СледующийВидео о Steel Profiles du channel steel Смотрите видео на youku0: 40Stainless Steel U Channel Profile WorkshopJul 18,2019youkuСмотрите видео на The Home Depot0: 45U.S.TRENCH DRAIN Deep Series 5,4 дюйма Ш x 5,4 дюйма x 39,4 дюйма L Траншея и Ча Профили кровельных стеновых панелей на выбор. Они производятся из стали 26 и 29 калибра и бывают различных цветов. Наши металлические кровельные панели Premium окрашены 40-летней краской, 30-летней мелованной и выцветающей и 20-летней краской. -годовая ограниченная гарантия.РАЗМЕР СТАЛЬНОГО КАНАЛА – Все металлы Вес стального канала.600 ophir road oroville, ca 95966 usa 530-533-3445 стальной швеллер судно / автомобиль разное (mc) общее обозначение = mc перед размером / т.е. mc8 x 8,5 # толще в обеих опорах стенки, чем стандартные каналы
РАЗМЕР СТАЛЬНОЙ ПАНЕЛИ – Поставка всех металлов
стальной канал вес .600 ophir road oroville, ca 95966 usa 530-533-3445 стальной канал корабль / автомобиль разное (mc) общее обозначение = mc перед размером / т.е. mc8 x 8,5 # толще в обеих опорах стенки, чем стандартные каналы СТАЛЬ СЕКЦИИ, ПРОФИЛИ, ПЛАСТИНЫ И TUBESUPE U-образные каналы европейского стандарта (U-образный профиль) с параллельными фланцами.Характеристики стальной балки UPE, размеры, свойства Каналы UE ГОСТ 8240-89, PN-H-93451. Стальные профили UE российского стандарта (балки UE, профили UE) с коническими полками. Характеристики, свойства, размеры Каналы UEСевероамериканские стальные профили | БЕСПЛАТНЫЕ CAD-блоки Сделайте из кад-стали ваш источник номер один для блоков САПР всех стальных конструкций, которые в настоящее время производятся и поставляются по всей Северной Америке! Включены все профили Американского института стальных конструкций (последняя база данных – Edition V14.1). Наши стальные профили представлены в дюймах и поставляются в формате AutoCAD 2000.
Metals Depot Стальные профили с двойным швеллером – Швеллер
Стальной швеллер, изготовленный из горячекатаной углеродистой стали, изготавливается с вертикальной стенкой, верхним и нижним горизонтальными фланцами и внутренними радиусными углами. Metal Depot поставляет широкий диапазон размеров и толщин. Форма швеллера обеспечивает превосходную структурную поддержку, что делает это идеальный продукт для рам и распорок, используемых для машин, кузовов грузовиков. Металлический калькулятор веса – калькулятор веса стали. Калькулятор веса металла онлайн – бесплатный калькулятор веса стали.Имеет предварительно введенные значения плотности для десятков часто используемых металлов и металлических сплавов, таких как сталь, алюминий, никель, железо, медь, кадмий, золото, серебро и т. Д. Рассчитайте вес стальной балки, стержня, трубы, профилей, каналов, или простой металлический лист. Форма материала All Metals Supply С 1982 года All Metals Supply в Оровилле, Калифорния, поставляет металл, обработанный металл и промышленное оборудование для ремонтных мастерских, промышленности и производства Северной Калифорнии. различные типы материалов, формы и оборудование для изготовления, а также следующие услуги по обработке Laser Pattern Burn; Горение плазменного рисунка; Гибочный листогибочный пресс
КАНАЛОВ JIS – DSS
ЕВРОПЕЙСКИЙ СТАНДАРТ КАНАЛОВ (UPN) РАЗМЕРЫ DIN 10261 – 1: 2000, NF A 45202 (1983) ДОПУСКИ EN 10279 2000 Обозначение G кг / мч мм b мм tw мм tf мм r 1 мм r 2 мм A мм d мм e мин мм e макс. мм AL мм A г / т Сталь Швеллерная сталь # 216; Размеры Размеры для детализации поверхностиITEMSIZEA36 Стальной канал 1 x 1/2 x 1 / 8A36 Стальной канал 1-1 / 4 x 1/2 x 1 / 8A36 Стальной канал 1-1 / 2 x 1/2 x 1 / 8A36 Стальной канал1-1 / 2 x 3/4 x 1/8 46 рядов на getmetals Люди также спрашивают, каковы размеры стального С-образного швеллера? Каковы размеры стального С-образного швеллера? Размеры и статические параметры стальных С-швеллеров американского стандарта.Стандартный метод определения размеров американских стандартных стальных швеллеров похож на C 5 x 9, который представляет собой балку глубиной 5 дюймов и весом 9 фунтов / фут. Балки I-образного поперечного сечения Британские универсальные балки (UB) и универсальные. Колонны (UC) Стальные С-образные швеллеры американского стандарта – Инструменты для проектирования ИМПЕРИАЛЬНАЯ (ДЮЙМ X ФУНТОВ / ФУТ) ГЛУБИНА – В – (ДЮЙМ) С – Ш – (ДЮЙМ) ТОЛЩИНА ПЕРЕГОРОДКИ – S – (ДЮЙМ) C 15 x 50153,7160,716C 15 x 40153,5200 .520C 15 x 33.9153.4000.400C 12 x 30123.1700.510 42 строки на Engineeringtoolbox Некоторые результаты удалены в ответ на требование местного законодательства.Для получения дополнительной информации см. Здесь. 12345ДалееВидео о стальных профилях из канальной стали Смотрите видео на youku0:40 Мастерская по U-образному профилю из нержавеющей сталиJul 18,2019youkuСмотрите видео о The Home Depot0: 45 США TRENCH DRAIN Deep Series 5,4 дюйма W x 5,4 дюйма .D x 39,4 дюйма L Желоб и ChaThe Home DepotПосмотреть больше видеороликов о стальных профилях из стали U-образных каналов McMaster-CarrВыберите из нашего ассортимента архитектурные U-образные каналы из алюминия 6063, U-образные каналы из низкоуглеродистой стали, универсальные нержавеющие стали 304 и более.В наличии и готов к отправке.
Справочник РАЗМЕРОВ СТАЛИ ВЕС
БУРОВАЯ СТАНЬ / ИНСТРУМЕНТАЛЬНАЯ СТАЛЬНАЯ СТАЛЬНАЯ Буровая штанга W-1, 0-1, A-2 Квадратная W-1 Прецизионная шлифованная плоская буровая штанга 0-1 Метрическая буровая штанга 0-1 A-2 Пластина из легированной стали 4140 HRHeat Treated TGP Heat Treated 4140 HR Отожженная пластина для штанг CD41L40 Отожженная HR8620 CD86L20 Алюминиевая трубка с круглым прямоугольником и квадратным шестигранником Угловой канал Справочник по размерам СТАЛИ ВЕС СТАЛЬНАЯ СТЕРЖЕНЬ / ИНСТРУМЕНТ СТАЛЬНАЯ СТАЛЬНАЯ Штанга W-1, 0-1, A-2 Квадратная W-1 Прецизионная шлифованная поверхность 0-1 Метрическая буровая штанга 0-1 A-2 Пластина ЛЕГКАЯ СТАЛЬ 4140 H.R.Heat Treated TGP Heat Treated 4140 HRAnnealed Rod Plate CD41L40 Annealed HR8620 CD86L20 Алюминиевая трубка с круглым прямоугольным квадратным шестигранником Угловой канал Канал Orrcon Steel Горячекатаная конструкционная сталь Orrcon Steel производится в соответствии с AS / NZS 3679.1 – 300 МПа. От 50×25 мм до 380×100 мм, стандартная длина 9 м, 10,5 м, 12 м, 13,5 м, 15 м, 16,5 м 18 м
Канал Orrcon Steel
Горячекатаная стальOrrcon Steel Конструкционная сталь производится в соответствии с AS / NZS 3679.1 – 300 МПа. Размеры от 50 x 25 мм до 380 x 100 мм, стандартная длина 9 м, 10,5 м, 12 м, 13,5 м, 15 м, 16,5 м 18 м Купите стальной канал в Интернете! Стальной канал A36 представляет собой горячекатаную конструкцию С-образной формы из мягкой стали с внутренним радиусом углов, идеально подходит для всех структурных применений, общего производства, производства и ремонта. Стальной канал широко используется в промышленном обслуживании, сельскохозяйственном инвентаре, транспортном оборудовании, кузовах грузовиков, прицепах и т. д. Купить Steel Channel онлайн! Стальной канал A36 – горячекатаный, мягкий стальная конструкционная C-образная форма с внутренними радиусными углами, которая идеально подходит для всех структурных применений, общего производства, производства и ремонта.Стальной канал широко используется в промышленном обслуживании, сельскохозяйственном инвентаре, транспортном оборудовании, кузовах грузовиков, прицепах и т. Д.
Стальные С-образные каналы американского стандарта – Engineering ToolBox
42 ряда Стальные профили, двутавровая сталь # 0183; 1 см 4 = 10-8 м = 10 4 мм; 1 в 4 = 4,16х10 5 мм 4 = 41,6 см 4; 1 см 3 = 10-6 м = 10 3 Алюминиевый U-образный швеллер – Алюминий – Грейнджер Алюминиевый U-образный канал, также известный как архитектурный канал, имеет острые прямые угловые внутренние и внешние углы для изготовления и отделки.Алюминиевая конструкция легкая, но прочная, с хорошей коррозионной стойкостью, обрабатываемостью, формуемостью и свариваемостью. Формы AISC C | Американские стандартные каналы | Бесплатные блоки САПР Добро пожаловать на нашу страницу бесплатных загрузок САПР с формами C! Здесь вы найдете все формы каналов американского стандарта, описанные в базе данных стальных профилей AISC (V14.1). Отсортируйте приведенную ниже таблицу по любому свойству и выберите файл САПР для загрузки, используя ссылки на ссылки в крайнем левом столбце.
Стальной швеллер A36
46 рядов Стальные профили из двухканальной стали # 0183; A36 Сталь – это обычная (низкоуглеродистая) конструкционная сталь, часто используемая в строительстве, и результаты ответа на этот вопрос Каков стандартный размер стального канала? Каков стандартный размер стального канала • Стандартный метод определения размеров стальных швеллеров американского стандарта – это C 5 x 9.которая представляет собой балку глубиной 5 дюймов и весом 9 фунтов / фут. Балки I-образного поперечного сечения. Вопрос Что такое швеллер Orrcon Steel? Что такое швеллер Orrcon Steel? Швеллер Orrcon Steel Горячекатаный Конструкционная сталь производится в соответствии с AS / NZS 3679.1 – 300 МПа. Размеры от 50×25 мм до 380×100 мм, стандартные длины 9 м, 10,5 м, 12 м, 13,5 м, 15 м, 16,5 м 18 м Канал Orrcon Steel
результатов по этому вопросуКаковы различные типы стальных конструкционных профилей? Какие бывают разные типы стальных конструкционных профилей? В категорию стальных конструкционных профилей попадает множество продуктов, и каждая из этих форм может использоваться в различных целях.Компания Industrial Metal Supply предлагает полную линейку прочных, долговечных и универсальных стальных конструкционных профилей, включая стальные швеллеры, стальные уголки, стальные балки и стальные тройники. Стальные U-образные швеллеры Стальные уголки Стальные балки Стальные тройники результаты по этому вопросуОбратная связьU-швеллеры McMaster -Автомобиль
U-образные каналы из низкоуглеродистой сталиТакже известная как низкоуглеродистая сталь, низкоуглеродистая сталь проста в обработке, формовании и сварке. Из нее широко изготавливают детали, не требующие высокой прочности.
% PDF-1.6 % 608 0 obj> эндобдж xref 608 151 0000000016 00000 н. 0000006576 00000 н. 0000006713 00000 н. 0000006946 00000 н. 0000006987 00000 п. 0000007115 00000 н. 0000007248 00000 н. 0000007407 00000 н. 0000007518 00000 н. 0000008189 00000 н. 0000009376 00000 н. 0000009468 00000 н. 0000009559 00000 н. 0000009650 00000 н. 0000009741 00000 н. 0000009917 00000 н. 0000010030 00000 н. 0000011200 00000 н. 0000260589 00000 н. 0000440240 00000 н. 0000453345 00000 п. 0000453566 00000 н. 0000464341 00000 п. 0000464539 00000 н. 0000464610 00000 н. 0000464685 00000 н. 0000464787 00000 н. 0000464830 00000 н. 0000464918 00000 н. 0000464961 00000 н. 0000465066 00000 н. 0000465109 00000 н. 0000465199 00000 н. 0000465242 00000 н. 0000465413 00000 н. 0000465498 00000 п. 0000465541 00000 н. 0000465695 00000 н. 0000465880 00000 н. 0000465966 00000 н. 0000466009 00000 н. 0000466131 00000 п. 0000466295 00000 н. 0000466380 00000 н. 0000466423 00000 н. 0000466544 00000 н. 0000466710 00000 н. 0000466794 00000 п. 0000466836 00000 н. 0000466934 00000 п. 0000467079 00000 п. 0000467121 00000 н. 0000467265 00000 н. 0000467392 00000 н. 0000467434 00000 п. 0000467569 00000 н. 0000467729 00000 н. 0000467818 00000 н. 0000467860 00000 н. 0000467947 00000 н. 0000468078 00000 н. 0000468160 00000 н. 0000468202 00000 н. 0000468282 00000 н. 0000468369 00000 н. 0000468411 00000 н. 0000468499 00000 н. 0000468541 00000 н. 0000468583 00000 н. 0000468674 00000 н. 0000468716 00000 н. 0000468810 00000 н. 0000468852 00000 н. 0000468894 00000 н. 0000468936 00000 н. 0000469061 00000 н. 0000469103 00000 п. 0000469212 00000 н. 0000469254 00000 н. 0000469368 00000 н. 0000469410 00000 н. 0000469521 00000 н. 0000469563 00000 н. 0000469701 00000 п. 0000469743 00000 н. 0000469864 00000 н. 0000469906 00000 н. 0000469948 00000 н. 0000469990 00000 н. 0000470111 00000 п. 0000470153 00000 п. 0000470195 00000 н. 0000470238 00000 п. 0000470375 00000 н. 0000470418 00000 п. 0000470572 00000 н. 0000470614 00000 п. 0000470780 00000 н. 0000470822 00000 н. 0000470941 00000 п. 0000470983 00000 п. 0000471120 00000 н. 0000471162 00000 н. 0000471204 00000 н. 0000471247 00000 н. 0000471359 00000 н. 0000471402 00000 н. 0000471517 00000 н. 0000471560 00000 н. 0000471668 00000 н. 0000471711 00000 н. 0000471826 00000 н. 0000471869 00000 н. 0000472000 00000 н. 0000472043 00000 н. 0000472141 00000 н. 0000472184 00000 н. 0000472227 00000 н. 0000472270 00000 н. 0000472385 00000 н. 0000472428 00000 н. 0000472544 00000 н. 0000472587 00000 н. 0000472698 00000 н. 0000472741 00000 н. 0000472856 00000 н. 0000472899 00000 н. 0000473032 00000 н. 0000473075 00000 н. 0000473174 00000 н. 0000473217 00000 н. 0000473260 00000 н. 0000473303 00000 н. 0000473468 00000 н. 0000473511 00000 н. 0000473682 00000 н. 0000473725 00000 н. 0000473838 00000 н. 0000473881 00000 н. 0000473996 00000 н. 0000474039 00000 н. 0000474147 00000 н. 0000474190 00000 н. 0000474304 00000 н. 0000474347 00000 н. 0000474454 00000 н. 0000474497 00000 н. 0000474595 00000 н. 0000474638 00000 н. 0000474681 00000 п. 0000003388 00000 н. трейлер ] >> startxref 0 %% EOF 758 0 obj> поток > g: ҿ & s} L
QuickSpecs Ноутбук HP EliteBook Folio 9480m
Ноутбук HP EliteBook Folio 9480m
c04344662 -DA 15014 – Версия 12 – World Wide – 29 апреля 2015 г.
ОБЗОР
� Windows 8.1 Pro 64, Windows 8.1 64, Windows 7 Professional 64 (доступно при переходе на более раннюю версию с Windows 8.1
Pro 64), Ubuntu Linux или FreeDOS 2.0
� Магниевый корпус дисплея, усиленный магнием корпус, прочная платина цветной HP DuraFinish, рамка HP
DisplaySafe, клавиши HP DuraKeys, прецизионные петли из металлического сплава, алюминиевая клавиатура и химически усиленная стеклянная сенсорная панель
� � Гарантированная долговечность благодаря испытаниям MIL-SPEC 810G, отвечающим военным стандартам Mil-Std-810G для высоких и низких
температур, высоты, влажности, температурных ударов, пыли, падений, случайной вибрации и ударов, а также дополнительные 115000
часов испытаний надежности с помощью HP Total Test Process
� � Intel® Core ™ i7 и i5 4-го поколения на выбор с технологией Tu rbo Boost
� � Встроенная графика Intel® HD Graphics 5000 (только процессор Intel® Core ™ i7-4650U) или Intel® HD Graphic s 4400
� � 14.Дисплей HD или HD + со стандартной диагональю 0 дюймов со светодиодной подсветкой
� � Выбор съемного жесткого диска 7200 об / мин (до 500 ГБ) с HP 3D DriveGuard, 500 ГБ 7200 об / мин с самошифрованием
Жесткий диск, Самошифрующийся твердотельный накопитель на 256 ГБ, твердотельный накопитель на 240 ГБ, твердотельный накопитель на 180 ГБ, твердотельный накопитель на 128 ГБ
или твердотельный накопитель M.2 на 120 ГБ (недоступно, если выбран Flash Cache)
� � � Дополнительный модуль MLC M.2 32 ГБ 32 ГБ Поддержка модуля Flash Cache для технологии Intel S mart Response.(Недоступно
с SSD, SED).
� � Доступна встроенная док-станция для настольного ПК
� � DisplayPort для поддержки высокого разрешения
� � HD Audio с DTS Studio Sound с программным обеспечением шумоподавления Conexant, оптимизированным для высококачественного звука во время видеоконференций
и обучение через Интернет
� � 4-элементный аккумулятор HP Long Life (52 Вт-ч) и опциональный 6-элементный (60 Вт-ч) сегментный аккумулятор HP Long Life для увеличения времени автономной работы
� � Время автономной работы до 29 часов с основным + аккумуляторная батарея
� � Стеклянная сенсорная панель с химически протравленной поверхностью и стрелкой
� � Встроенный считыватель смарт-карт и дополнительный считыватель отпечатков пальцев для надежной аутентификации
� � Гибкие возможности беспроводного подключения:
o Дополнительный встроенный беспроводной мобильный широкополосный доступ
o Встроенный двухдиапазонный адаптер Intel Dual Band Wireless-AC 7260 802.11ac (2×2) WiFi и Bluetooth 4.0 Combo или Intel Dual Band
Wireless-N 7260AN 802.11a / b / g / n (2×2) WiFi и Bluetooth 4.0 Combo
� � Низкое содержание галогенов, соответствует требованиям ENERGY STAR® (с Microsoft ОС) и EP EAT® Gold, зарегистрированный в США (с ОС Microsoft).
Статус EPEAT зависит от страны – см. Epeat.net.
ПРИМЕЧАНИЕ. См. Важные юридические раскрытия всех перечисленных спецификаций в соответствующих разделах о функциях.
| Кабели | ||||
|---|---|---|---|---|
| Вариант № | Производство Номер детали |
Описание | Предыдущая Часть # |
|
| 7102869 | 7039990 [К] | MPO – MPO оптический кабель QSFP с высокой пропускной способностью, 10 м | нет данных | |
| 7102870 | 7039999 [К] | MPO – MPO оптический кабель QSFP с высокой пропускной способностью, 20 м | нет данных | |
| 7102871 | 7040001 [К] | MPO – MPO оптический кабель QSFP с высокой пропускной способностью, 50 м | нет данных | |
| X2121A-1M-N | 530-4444 [К] | Кабель QSFP – QSFP, 10 Гбит / с, 1 м | нет данных | |
| X2121A-3M-N | 530-4445 [К] | Кабель QSFP – QSFP, 10 Гбит / с, 3 м | нет данных | |
| X2121A-5M-N | 530-4446 [К] | Кабель QSFP – QSFP, 10 Гбит / с, 5 м | нет данных | |
| X2127A-10M | 530-4480 [К] | Дуплексный разветвительный кабель MPO на 4 LC, 10 м | нет данных | |
| X2127A-20M | 530-4481 [К] | Дуплексный разветвительный кабель MPO на 4 LC, 10 м | нет данных | |
| X2127A-50M | 530-4482 [К] | Дуплексный разветвитель MPO на 4 LC, 50 м | нет данных | |
| X2130A-1M-N | 530-4441 [К] | Кабель SFP + TwinX 10 Гбит / с, 1 м | нет данных | |
| X2130A-3M-N | 530-4442 [К] | Кабель SFP + TwinX 10 Гбит / с, 3 м | нет данных | |
| X2130A-5M-N | 530-4443 [К] | Кабель SFP + TwinX 10 Гбит / с, 5 м | нет данных | |
| XSR-JUMP-1MC19-N | 7015420 [С] | 16 А / 250 В 90 ° IEC 320, лист I, кабель IEC 320 C19, 1 м | 180-2382 [С] | |
| XSR-JUMP-2MC19-N | 7015419 [C] | 16 А / 250 В 90 ° IEC 320, лист I, кабель IEC 320 C19, 2 м | 180-2381 [С] | |
| X2130A-10M-N [S] | 530-4454 [С] | Кабель SFP + TwinX 10 Гбит / с, 10 м | нет данных | |
| X4621A [S] | Кабель Dongle в сборе для универсального соединительного порта (UCP) с четырьмя разъемами: 1 VGA HD15, 1 RJ45, 2USB, 1 последовательный порт DB9 и 1 адаптер DB9 – RJ45 | |||
| 530-3813 | DB9F – RJ45F, адаптер DCE | нет данных | ||
| 530-3934 [К] | Кабель-адаптер USB / VGA / DB-9 / RJ45 | нет данных | ||
| X4622A [S] | Кабельная сборка Dongle II для универсального соединительного порта (UCP) с тремя разъемами: 1 VGA HD15, 1 RJ45, 2 × USB и 1 переходник DB9 на RJ45 | |||
| 530-3100 | Адаптер RJ45F – DB9F | нет данных | ||
| 7046680 [К] | Кабель-адаптер USB / VGA / RJ45 | 530-3936 [К] | ||
| X4622A-N [S] | Кабельная сборка Dongle II для универсального соединительного порта (UCP) с тремя разъемами: 1 VGA HD15, 1 RJ45, 2 × USB и 1 переходник DB9 на RJ45 | |||
| 530-3100 | Адаптер RJ45F – DB9F | нет данных | ||
| 7046680 [К] | Кабель-адаптер USB / VGA / RJ45 Dongle | 530-3936 [К] | ||
| X5074A-Z [S] | 4 кабеля питания переменного тока, 20 А, для внутреннего использования в Северной и Южной Америке, NEMA L6-20P по IEC320 | |||
| 180-2005 [К] | Кабель питания переменного тока, 20 А, Америка, NEMA L6-20P – IEC320-C19, 4M | нет данных | ||
| X5075A-Z [S] | 4 кабеля питания переменного тока, 16 А, международный стандарт, от IEC309 до IEC320-C19, 4 м | |||
| 180-2004 [К] | Кабель питания переменного тока, 16 А, международный, IEC309 – IEC320-C19, 4M | нет данных | ||
| X5076A-Z [S] | 4 шнура питания, 20 А, (от IEC 320-C19 до IEC 320, 1.
| |||
