Швеллер 14 – все характеристики и ГОСТы горячекатаного изделия + Видео

Швеллер 14 является одной из самых востребованных и универсальных стальных горячекатаных швеллерных металлопродукций, так как его применяют почти во всех производственных областях. Так, в отличие от большинства других типоразмеров именно этот используют не только в строительной индустрии, для изготовления и сооружения разнообразного оборудования и конструкций, в корабле- и мостостроении, но еще и в вагоностроении. Производство швеллера с профилем № 14 регламентируется несколькими стандартами – двумя по сортаменту и семью по техническим условиям изготовления, каждый из которых устанавливает свои требования.

1 Особенности и типы по ГОСТам сортамента горячекатаных швеллеров № 14

Швеллер № 14 относится к так называемой горячекатаной стальной швеллерной продукции, у которой типоразмер определенного ряда видов этих изделий обозначается соответствующим номером профиля. Для рассматриваемого швеллера – № 14. А поперечное сечение у данной швеллерной продукции имеет форму, в точности напоминающую букву “П”.

Горячекатаные швеллеры № 14

Однако с правильным П-образным сечением выпускают довольно много разных типов швеллеров. Но швеллерная продукция, к которой относится рассматриваемый профиль № 14, отличается от всех прочих швеллеров, а от некоторых настолько сильно, что ее с ними никак нельзя спутать. Впрочем, “непосвященному”, то есть не имеющему хоть какое-то представление о рассматриваемых швеллерных изделиях, различить их будет почти невозможно. Поэтому всем рекомендуем ознакомиться с 1-ой главой публикации этого сайта о швеллерных изделиях № 16. Там указаны все типы выпускаемых швеллеров и их основные отличия от рассматриваемого типа металлопродукции.

Производят швеллеры № 14 двух основных типов по соответствующим стандартам сортамента. Данные ГОСТы устанавливают сортамент (то есть перечень типоразмеров) и виды выпускаемой по ним швеллерной металлопродукции с соответствующими параметрами поперечного сечения, весом 1 м, длиной и предельными отклонениями от данных величин, а также иными характеристиками, рассчитанными по этим производным.

Два типа швеллеров с профилем № 14 и ГОСТы сортамента на них следующие:

  • швеллерная продукция общего и специального применения – производится по стандарту сортамента 8240-97;
  • швеллерная продукция, применяемая в вагоностроении – производится по 5267.1-90.

Помимо этого, швеллеры № 14 делятся на виды в зависимости от требований к изготовлению и способов и условий применения, в соответствии с чем на них распространяются еще 7 стандартов – это ГОСТы технических условий. Все сведения об этом приведены в последней главе данной статьи.

2 Серии и виды швеллеров № 14 согласно ГОСТ 8240 и 5267.1

Как становится очевидным из описания швеллеров № 14 предыдущей главы, больше всего их видов производят по стандарту 8240. Причем это 5 основных видов, классифицируемых как серии. И еще 2 вида в одной из серий.

Серии и виды швеллеров № 14

Итак, по ГОСТ 8240 производят следующие серии горячекатаных П-образных профилей № 14:

  • У – швеллерная металлопродукция с полками, внутренняя грань которых выполнена с уклоном;
  • П – швеллерная металлопродукция с полками, грани которых параллельны;
  • Э – швеллеры этой серии называются экономичными, а грани их полок параллельны;
  • Л – металлопродукция легкой серии с полками, грани которых параллельны;
  • С – так называемые специальные швеллеры с полками, внутренняя грань которых выполнена с уклоном.

И, как отмечалось выше, есть еще 2 подвида. Это относится к продукции серии “С”. Ее производят в обычном исполнении и в утяжеленном. Разумеется, эти 2 швеллера существенно отличаются друг от друга. Утяжеленный вариант по сравнению с изделием в обычном исполнении имеет более толстую стенку и широкие полки. Да и обозначается он немного по-другому – с маркировкой серии не “С”, а “Са”.

И в итоге получается, что в общей сложности по ГОСТ 8240 швеллерную металлопродукцию № 14 выпускают 6-ти типов, то есть серий, которые обозначаются соответственно: 14У, 14П, 14Э, 14Л, 14С и 14Са. Кроме того, все швеллеры этого стандарта (включая других типоразмеров и серий) в зависимости от значения величины перекоса их полок делят на металлопродукцию разной точности изготовления:

  • обычной категории точности;
  • повышенной;
  • высокой.

Швеллерный металлопрокат для вагоностроения ГОСТ 5267.1 типоразмера № 14 производят всего одной серии – 14B. Причем основные его характеристики (размеры, форма и площадь сечения в поперечнике, масса 1 м и другие) полностью совпадают с параметрами для швеллера серии 14Са стандарта 8240. Но по многим остальным характеристикам эти 2 швеллерных изделия отличаются согласно требованиям собственных ГОСТов: 5267.1 и 8240 соответственно.

3 Размеры, вес и остальные характеристики согласно ГОСТ 8240 и 5267.1

Ниже даны только основные характеристики швеллерной металлопродукции с профилем № 14 для соответствующих ей серий, а именно: размеры и площадь сечения в поперечнике, а также вес швеллера (масса одного метра). Все остальные параметры, регламентируемые вышеуказанными ГОСТами сортамента, для каждого вида горячекатаного швеллерного профиля № 14 можно найти непосредственно в самих этих стандартах. А по металлопродукции, выпускаемой по ГОСТ 8240, всю эту информацию можно найти в статье данного сайта “Швеллерные изделия стандарта 8240”.

Размеры швеллеров №14

Все швеллеры № 14 независимо от своей серии и распространяющегося на них ГОСТа сортамента изготавливают с высотой профиля (то есть стенки между полками) 140 мм. Остальные размеры по соответствующим стандартам и сериям:

Серии швеллера № 14

Номинальные размеры сечения в поперечном разрезе, мм

Ширина полки

Толщина полки

Толщина стенки

Радиус закругления между стенкой и полками с внутренней стороны

Радиус закругления на кромке полки

не более

для швеллеров ГОСТ 8240

14У

58

8,1

4,9

8

3

14П

58

8,1

4,9

8

4,5

14Э

58

8,1

4,6

10

3

14Л

32

5,6

3,2

7

–

14С

58

9,5

6

9,5

4,75

14Са

60

9,5

8

9,5

5

для швеллеров ГОСТ 5267. 1

14В

60

9,5

8

9,5

5

Как и отмечалось выше, размеры изделий 14Са и 14В (стандартов 8240 и 5267.1 соответственно) одинаковые. Равнозначные у них и остальные расчетные (теоретические) характеристики из данных ГОСТов: площадь сечения, масса 1 м, моменты сопротивления относительно осей X и Y и другие.

Однако швеллеры 14Са и 14В все-таки отличающиеся друг от друга изделия. Ведь они производятся по разным стандартам, устанавливающим свои требования: к делению по точности производства либо его отсутствии; к предельным отклонениям (допускам) от номинальной формы и размеров разреза сечения в поперечнике, длин; к ряду иных параметров.

Масса одного погонного метра швеллеров с профилем № 14 по сериям, кг:

  • 14У и 14 П – 12,3;
  • 14Э – 12,15;
  • 14Л – 5,94;
  • 14С – 14,53;
  • 14Са и 14В – 16,72.

Площадь сечения по сериям, см2:

  • 14У и 14 П – 15,6;
  • 14Э – 15,41;
  • 14Л – 7,57;
  • 14С – 18,51;
  • 14Са и 14В – 21,3.

У профилей 14У и 14П стандарта 8240 размеры, масса и площадь сечения одинаковые. Однако у них разные формы сечения (у 14У грани полок по внутренней стороне с уклоном), за счет чего все остальные, полученные расчетным способом, теоретические характеристики этих швеллеров, указанные в данном стандарте, отличаются. А такие параметры, как Wx и Wy (моменты сопротивления относительно осей X и Y соответственно) швеллера, непосредственно влияют на все его прочностные (физико-механические) свойства. То есть по данным и подобным характеристикам эти два профиля отличаются.

4 Техтребования к изготовлению швеллера № 14 – марки стали, прочность и качество

Если помимо характеристик, представленных в вышеупомянутых ГОСТах сортамента (5267. 1 и 8240), необходимо выяснить какие-либо иные параметры и свойства горячекатаной швеллерной металлопродукции с профилем № 14, то следует обратиться уже к совсем другим стандартам. А именно, к ГОСТам технических условий. Это стандарты, регламентирующие технические требования и условия производства ряда различной металлопродукции вообще и данного вида (швеллеров ГОСТ 5267.1 и 8240) проката в частности. В этих нормативных документах приведены марки стали, используемые для производства предусмотренных соответствующим стандартом техусловий металлоизделий, прочностные и многие другие характеристики, включая требования к качеству изготовленной металлопродукции.

Швеллеры №14 б/у

Стандартов техусловий для швеллерной металлопродукции с профилем № 14, производимой по ГОСТ сортамента 8240 несколько, а именно – 7. Возникает, казалось бы, законный вопрос – не много ли? Нет – в самый раз, исходя из существующих в настоящее время потребностей человека в швеллере и прочей металлопродукции. Ведь каждый из стандартов техусловий соответствует определенным, но достаточно широким техническим и климатическим условиям, областям применения, а также способам использования производимых по ним изделиям.

А вот швеллер № 14, производимый по стандарту сортамента 5267.1, выпускают только по одному ГОСТ техусловий. Это вполне закономерно, учитывая его узкую область применения – только для вагоностроения. Хотя его можно использовать и для других целей, в том числе наравне со швеллером № 14Са, производимым по ГОСТ сортамента 8240. Главное при этом учесть особенности этого швеллерного проката, налагаемые на него стандартом сортамента 5267.1 и тем единственным ГОСТ техусловий, по которому его изготавливают.

Итак, стандарты техусловий швеллерного проката, производимого по ГОСТ 8240, (в том числе профиля № 14) и краткие пояснения для них:

  • 535-2005 – данный ГОСТ распространяется на стальные металлоизделия общего и специального промышленного и другого назначения, которые делают из углеродистой стали только обычного качества;
  • 27772-2015 – на металлопрокат для строительных и прочих стальных конструкций, а также используемый для многих других целей;
  • 19281-2014 – на металлопродукцию повышенной прочности, производимую из качественных нелегированных, а также низколегированных сталей и применяемую для изготовления и сборки самых различных стальных конструкций;
  • 6713-91 и Р 55374-2012 – данные ГОСТы распространяются на стальную металлопродукцию для мостов и различных их элементов и конструкций;
  • 5521-93 и Р 52927-2015 – на стальные металлоизделия для судостроения и возведения различных морских и речных сооружений и конструкций разнообразного назначения.

На швеллерную металлопродукцию стандарта сортамента 5267.1, как отмечалось выше, распространяется только один ГОСТ техусловий. Это уже указанный в приведенном списке стандарт 19281.

Швеллер 14

Швеллер 14 размеры профиля, радиусы закруглений, площадь сечения и вес погонного метра

Стальной швеллер №14 параметрыШвеллер 14П ГОСТ 8240Швеллер 14У ГОСТ 8240
Ном. знач.Пред. откл.Ном. знач.Пред. откл.
Высота швеллера 14 (h), в мм140± 2,0140± 2,0
Ширина полки (b), в мм58± 2,058± 2,0
Толщина стенки ( s), в мм4,9± 0,54,9± 0,5
Толщина полки (t), в мм8,1до – 0,58,1до – 0,5
Радиус внутр. закругления (R), в мм8,0не больше8,0не больше
Радиус закругления полки (r), в мм4,5не больше3,0не больше
Площадь поперечного сечения, в см215,6до + 4%15,6до + 4%
Масса 1 метра швеллера 14, в кг12,3до + 4%12,3до + 4%
Длина 14 швеллера (L), в метрах12 метровдо + 60 мм12 метровдо + 60 мм

Обращаем Ваше внимание на то, что размеры швеллера 14 (указанные в таблице) носят ознакомительный характер, взяты из ГОСТ 8240-97 и являются справочными значениями. Площадь сечения, а также масса погонного метра швеллера 14 серии «П» и серии «У», рассчитаны исходя из номинальных размеров при плотности стали равной 7,85 г/см3. Так же стоит отметить, что вес одного погонного метра у отдельно взятого швеллера 14 из общей партии может доходить до + 6% от номинального значения, что также прописано в ГОСТ 8240-97 (Сортамент) на стальные горячекатаные швеллеры. Что касается длины швеллера (12 метров), то мы указали в таблице наиболее распространенный из стандартных размеров. Также данный вид горячекатаного стального проката изготавливают длиной 11,7 метров, реже 6 метров и 9 метров.

Швеллер 14: вес погонного метра

Швеллеры применяют практически везде — от крепления гипсокартона и перегородок малыми швеллерами №5 до строительства усиленных опорных конструкций железнодорожных мостов, туннелей и других крупных инженерных сооружений швеллерами из верхних позиций сортамента. При меньшей стоимости и весе, характеристики швеллера практически идентичны таковым у двутавровой балки.

Для контроля качества швеллеров были приняты ГОСТы, регулирующие выпуск данного вида черного и цветного проката. Большей частью, производители предлагают швеллер из различных сталей и сплавов, но также выпускаются и швеллеры из алюминия, имеющие вес в несколько раз меньше стальных.

Швеллер 14, по ДСТУ 3436-96, выпускается пяти различных видов:

  • с уклоном внутренних граней,
  • с параллельными гранями полок,
  • легкий,
  • экономичный,
  • специальный.

Швеллер (У)

Одним из явных преимуществ швеллеров перед другими видами силовых элементов, используемых при возведении металлоконструкций, является возможность их монтажа без сварочных работ, например, при возведении перекрытий.

Плотность металла по ГОСТ, применяемому при изготовлении швеллеров, берут за усредненную величину, равную 7,85 г/см3. Такой плотностью обладает популярная марка стали Ст3пс, но значение может отличаться для других марок сталей, например, высоколегированных, в которых доля введенных добавок для улучшения характеристик стали может иногда доходить до 50% от массы сплава.

МаркаМасса 1 метра, кг
14 (У)12,30
к оглавлению ↑

Швеллер (П)

По способу производства швеллеры подразделяют на:

  • горячей прокатки,
  • гнутые,
  • стальные специальные.

Также швеллер делят на равнополочный, когда полки швеллера одинаковы по ширине на всем ее протяжении, а сечение балки можно вписать в равносторонний прямоугольник, и неравнополочный, для специального применения, например, в вагоностроении.

МаркаМасса 1 метра, кг
14 (П)12,30
к оглавлению ↑

Швеллер (Л)

Полутавр (другое название швеллера) сам по себе является легким и прочным изделием, но помимо этого была разработана специальная облегченная серия с индексом Л. Данный швеллер конструктивно выполнен так же, как и 14П, его полки параллельны, но за счет меньшей толщины общий вес швеллера получился гораздо меньше.

Применяя швеллерную балку там, где от металлоконструкции требуется хорошая прочность и как можно меньший вес, швеллер 14Л будет оптимальным выбором.

МаркаМасса 1 метра, кг
14 (Л)5,94
к оглавлению ↑

Швеллер (Э)

Экономичная серия занимает положение между обычным швеллером с параллельными гранями полок (П) и легким швеллером (Л). Прочностные характеристики швеллера 14Э практически идентичны таковым у швеллера 14П, но данный вид швеллера немного полегче, толщина стенки тоньше, цена ниже.

Благодаря такому широкому сортаменту различных швеллеров одного размера, но с разным весом за погонный метр и стоимостью, в проектировании остается большой выбор самых подходящих элементов для использования с учетом их различных свойств. Работа в интернете для вас.

МаркаМасса 1 метра, кг
14 (Э)12,15
к оглавлению ↑

Швеллер (C)

Требования к швеллерам, которые используются в:

  • машиностроении,
  • вагоностроении,
  • автомобилестроении,
  • станкостроении,

отличаются от тех, которые применимы к металлоконструкциям в строительстве, сооружении инженерных сооружений, возведении рекламных конструкций и т.д. С учетом этого была разработана специальная серия швеллеров с литерой «С». Данные по таким швеллерам можно найти в ГОСТ-8240-97, а также ДСТУ 14-2-19425–74, разработанном для специальной серии.

МаркаМасса 1 метра, кг
14 (С)14,53
14 (Са)16,72

Стальной швеллер 8, 10, 12, 14, 16, 20: производство, размеры, вес, цена

Каждый возводимый дом, вне зависимости от этажности, должен выдерживать определенную нагрузку, в которую входит масса всех строительных материалов. Для укрепления здания, обеспечения необходимой прочности стен и всей конструкции в подавляющем большинстве случаев применяют швеллер различного типа.

Швеллер – стандартный профиль конструктивных элементов, изготовленных из металлопроката с типовыми «П», «Н» и «Т»-образными сечениями. Используется в качестве основы опорной конструкции в гражданском и промышленном строительстве, машиностроении и других отраслях производства. Изготавливается в соответствии с ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные».

Разновидности металлопроката

Для высотных коттеджей швеллер играет очень важную роль несущего каркаса, отвечающего за прочность, безопасность конструкции. Несмотря на вес швеллера 10, 15 и других применяемых модификаций, стройматериал способен не повышать нагрузку на фундамент, поскольку имеет форму сложного сечения, распределяющую вес равномерно на все опорные системы. Данный вариант отличается небольшой стоимостью из-за минимального расхода стальных сплавов. Благодаря универсальной форме, изделие усиливает сопротивление балок уходящих на изгиб или растяжение.

Наиболее востребованными считаются три типа материала:

  • П-образной;
  • Н-образной;
  • Т-образной формы.

В первом случае модификация подразделяется по типу проката – холодного и горячего, второй вариант производится только горячепрокатного вида, третий используется для сбора Н-образного изделия или по отдельности.

Швеллер, ГОСТ 2879-88 ПП-профиль

Модификация, изготовленная по образу буквы «П» считается серийной и, исходя из способа производства, может обладать несколькими серийными подвидами. Профили горячего проката отличаются острыми углами двух параллельных полок, соединенных меду собой средней частью элемента. Полки одних модификаций, таких как швеллер 10п, располагаются строго на одном расстоянии параллельно друг другу, в других присутствует небольшой уклон во внутреннюю область профиля.

Подвиды П-образного изделия отличаются значением точности прокатки горячего или холодного типа:

  • А – высокоточная серия прокатки;
  • Б – средняя точность;
  • В – стандартная прокатка.

Стройматериал серии Б, B – категория лучшего качества, соответствующего европейским стандартам. К изделиям холодного проката относятся швеллеры стальные гнутые или, как их еще называют – равнополочные. Профиля подобного рода не обладают острыми углами, вместо них присутствуют плавные изгибы. Можно купить швеллер гнутый в специализированном магазине, однако многие строители изготовляют материал своими руками из горячекатаной пластины. Для выполнения задачи необходимо использовать специальное устройство – листогиб, в качестве основы – лист горячего проката.

Швеллер гнутый

Главным преимуществом гнутого элемента считается возможность быстрого исправления дефектов металлических заготовок при обработке на листогибочных станках. Также элемент считается более бюджетным вариантом.

Н-образный швеллер

Н-образный металлический элемент обладает несколькими разновидностями расположения стенок: параллельно и под определенным углом. Состоит он из сплава алюминия, чугуна, углеродистого и низколегированного стального стройматериала. Соответствует горячепрокатный швеллер ГОСТу по всем параметрам и по составу определенных химических компонентов.

ВИДЕО: Швеллер горячекатаный: ГОСТы, размеры, вес, цена

Основные типы и модификации стального швеллера

Каждый вышеперечисленный прокатный продукт обладает широким сортаментом, благодаря которому можно подобрать необходимое изделие не сделав ошибку. Перед этим следует точно определиться с вариантом формы стройматериала, который впоследствии будет применяться для возведения сооружения. Для данных задач производители создали специальные маркировочные обозначения, в которые входят буквенные символы и несколько цифровых обозначений, осведомляющих потребителей краткими техническими характеристиками.

  • Символ «П» обозначает точное параллельное расположение направляющих стальных полок;
  • «У» – говорит о небольшом уклоне под определенный угол.

Специалисты рекомендуют обращать внимание и на цифровую маркировку, следующую после букв. Числовые обозначения сообщают точное внутреннее расстояние между направляющими. Например, идентификатор швеллер 20 имеет расхождение между двумя конечными полками 20 мм.

Исходя из значений таблицы, можно определить зависимость веса погонного метра изделия и его ширины.

Серия

Вес 1 метра, кг

Погонаж в 1 тонне, м

5

4,89

206,3

8

7,12

142

швеллер 10п

8,70

116,8

швеллер 12

10,5

96,4

швеллер 14

12,4

81,4

швеллер 16

14,8

70,5

18

16,7

61,4

швеллер 20

18,3

54,8

22

22,1

47,7

24

24,1

41,9

Также изделие помечается индивидуальной маркировкой:

  • «С» – специальный материал, произведенный на заказ под определенные параметры, вне зависимости от стандартизированных шаблонов.
  • «Л» – легкие профиля, не предназначенные для выполнения опорной функции массивных сооружений, используются исключительно в строениях с легкой нагрузкой.
  • Э – экономичный вариант, при изготовлении которого применяется минимальное количество стального сплава в целях удешевления изделия. В результате получается профиль с тонкими полками, несоответствующими стандартным параметрам.

Профили имеют три категории размерного яда: мерный размер, кратный мерному, немерная длина. В первых двух характеристиках отсутствуют какие-либо отклонения по длине, превышающие 4 см в вариациях с габаритами в 2-8 м. Немерные не имеют подобные критерии и выпускаются при стандартных размерах – 2-12 метров.

Где применяют стальной швеллер

Металлопрокат в первую очередь предназначается для выполнения функции балок перекрытий, усилительной конструкции подъездных ступеней, возведения прочных каркасных сооружений и армированных поясов домов.

Швеллер применяется практически во всех сферах, но особенно он востребован в строительстве. На фото – укрепление несущих конструкций изделиями с П-сечением

Следует помнить, что для выполнения какой-либо строительной работы, требующей купить швеллер 10 или другой серии, существуют определенные модификации с соответствующими техническими характеристиками и сплавами.

Для укрепления несущих стен или улучшения прочности перекрытий, специалисты рекомендуют применять  стальные изделия горячего типа проката, поскольку материалы, состоящие из черного металла, при больших нагрузках быстро разрушаются.

Гнутые профили обладают легкой конструкцией, поэтому предназначаются для создания простых сооружений с минимальной степенью нагрузки. К примеру, для построения декоративных устройств, коммуникационных установок или использования в качестве движущих механических элементов и предметов.

Швеллер алюминиевый используется для облегченный конструкций

Продукт, изготовленный из алюминиевого сплава, который получается в результате штампового прессования, послужит отличным основанием для легких сооружений, где будет применяться в виде стыковочной детали разнообразных блоков. Широко используется в процессе установки гипсокартона для улучшения шумоизоляции, утепления стен квартиры, облицовки внешнего фасада сайдингом и другими отделочными стройматериалами.

При приобретении материала пользователь уже предполагает его последующее применение, остается только сориентироваться в цифровых обозначениях. Металлические продукты, обладающие меньшими по значению цифры – до 8, зачастую применяются в качестве уголков, с символикой 10, 12, выпускающиеся без дополнительной термостатной обработки подходят для армирования, швеллер 12П – используется для небольших мостов, перегородок с малыми нагрузками. Все значения, следующие после швеллер 20, предназначаются уже для более тяжелых каркасных сооружений.

ВИДЕО: Крепление профиля на швеллер

Размеры швеллера по DIN 1026

Размеры швеллера по DIN 1026

Обозначения Висота,
h, мм		 Ширина,
b, мм		 Толщина
S, мм		 Масса 1 м,
кг
15х30 30 15 4 1,74
30 30 33 5 4,27
40х20 40 20 5 2,87
40 40 35 5 4,87
50х25 50 25 5 3,88
50 50 38 5 5,59
60 60 30 6 5,07
65 65 42 5,5 7,09
80 80 45 6 8,64
100 100 50 6 10,6
120 120 55 7 13,4
140 140 60 7 16
160 160 65 7,5 18,8
180 180 70 8 22
200 200 75 8,5 25,3
220 220 80 9 29,4
240 240 85 9,5 33,2
260 260 90 10 37,9
280 280 95 10 41,8
300 300 100 10 46,2
320 320 100 14 59,5
350 250 100 14 60,6
380 380 102 13,5 63,1
400 400 110 14 71,8



Швеллер UPE, европейский
Горячекатанный швеллер с паралельными гранями полок

Стандарты:
DIN 1026-2: 2002-10
EN 10279: 2000 (Tolerances)
EN 10163-3: 2004, class C, subclass 1 (Surface condition)
STN 42 5550
ČTN 42 5550
TDP: STN 42 01





Обозначение Размеры Детализированные размеры Поперечное сечение Вес 1м Площадь поверхности
  h b s t R h2 d Ø emin emax A G AL AG
  mm mm mm mm mm mm mm   mm mm cm2 kg/m m2/m m2/m
UPE 80 80 50 4 7 10 66 46 -0 -0   10,1 7,9 0,343 43,45
UPE 100 100 55 4,5 7,5 10 85 65 M12 35 36 12,5 9,82 0,402 41
UPE 120 120 60 5 8 12 104 80 M12 35 41 15,4 12,1 0,46 37,98
UPE 140 140 65 5 9 12 122 98 M16 35 38 18,4 14,5 0,52 35,95
UPE 160 160 70 5,5 9,5 12 141 117 M16 36 43 21,7 17 0,579 34,01
UPE 180 180 75 5,5 10,5 12 159 135 M16 36 48 25,1 19,7 0,639 32,4
UPE 200 200 80 6 11 13 178 152 M20 46 47 29 22,8 0,697 30,6
UPE 220 220 85 6,5 12 13 196 170 M22 47 49 33,9 26,6 0,756 28,43
UPE 240 240 90 7 12,5 15 215 185 M24 47 51 38,5 30,2 0,813 26,89
UPE 270 270 95 7,5 13,5 15 243 213 M27 48 50 44,8 35,2 0,892 25,34
UPE 300 300 100 9,5 15 15 270 240 M27 50 55 56,6 44,4 0,968 21,78
UPE 330 330 105 11 16 18 298 262 M27 54 60 67,8 53,2 1,043 19,6
UPE 360 360 110 12 17 18 326 290 M27 55 65 77,9 61,2 1,121 18,32
UPE 400 400 115 13,5 18 18 364 328 M27 57 70 91,9 72,2 1,218 16,87

Швеллер UPN, европейский
Cтальной горячекатаный швеллер европейского стандарта, с уклоном внутренних граней полок

Марки стали:
S235JR, S235J0, S235J2, S275JR, S275J0, S355JR, S355J0, S355J2, S355K2, S450J0

Стандарты:
DIN 1026-1: 2000, NF A 45-202: 1986
EN 10279: 2000 (Предельные отклонения (толеранции))
EN 10163-3: 2004, класс C, субкласс 1 (Качество поверхности)
STN 42 5550
ČTN 42 5550
TDP: STN 42 0135

Обозначение Размеры   Конструкционные размеры Площадь поверхности
  G h b tw tf r1 r2 A d Ø emin emax AL AG
  kg/m mm mm mm mm mm mm mm2 mm   mm mm m2/m m2/t
UPN 50 5,59 50 38 5 7 7 3,5 7,12 21 – – – 0,232 42,22
UPN 65 7,09 65 42 5,5 7,5 7,5 4 9,03 34 – – – 0,273 39,57
UPN 80 8,64 80 45 6 8 8 4 11 47 – – – 0,312 37,1
UPN 100 10,6 100 50 6 8,5 8,5 4,5 13,5 64 – – – 0,372 35,1
UPN 120 13,4 120 55 7 9 9 4,5 17 82 – – – 0,434 32,52
UPN 140 16 140 60 7 10 10 5 20,4 98 M 12 33 37 0,489 30,54
UPN 160 18,8 160 65 7,5 10,5 10,5 5,5 24 115 M 12 34 42 0,546 28,98
UPN 180 22 180 70 8 11 11 5,5 28 133 M 16 38 41 0,611 27,8
UPN 200 25,3 200 75 8,5 11,5 11,5 6 32,2 151 M 16 39 46 0,661 26,15
UPN 220 29,4 220 80 9 12,5 12,5 6,5 37,4 167 M 16 40 51 0,718 24,46
UPN 240 33,2 240 85 9,5 13 13 6,5 42,3 184 M 20 46 50 0,775 23,34
UPN 260 37,9 260 90 10 14 14 7 48,3 200 M 22 50 52 0,834 22
UPN 280 41,8 280 95 10 15 15 7,5 53,3 216 M 22 52 57 0,89 21,27
UPN 300 46,2 300 100 10 16 16 8 58,8 232 M 24 55 59 0,95 20,58
UPN 320 59,5 320 100 14 17,5 17,5 8,8 75,8 246 M 22 58 62 0,982 16,5
UPN 350 60,6 350 100 14 16 16 8 77,3 282 M 22 56 62 1,05 17,25
UPN 380 63,1 380 102 13,5 16 16 8 80,4 313 M 24 59 60 1,11 17,59
UPN 400 71,8 400 110 14 18 18 9 91,5 324 M 27 61 62 1,18 16,46



Швеллер C, американский
Горячекатанный швеллер

Стандарты:
ASTM A276 , ASTM A484 , ASTM A479 , ASME SA479 ,
МТК EN 10204 3. 1

Обозначение Размеры Площадь поверхности
  G h b tw tf d A AL AG
  kg/m mm mm mm mm mm mm2 m2/m m2/t
C 75 x 6.1 6,1 76 35 4,3 6,9 38 7,81 0,277 45,47
C 75 x 7.4 7,4 76 37 6,6 6,9 38 9,48 0,281 37,95
C 75 x 8.9 8,9 76 40 9 6,9 38 11,3 0,288 32,35
C 100 x 8 8 102 40 4,7 7,5 66 10,3 0,347 43,36
C 100 x 10.8 10,8 102 43 8,2 7,5 60 13,7 0,352 32,55
C 130 x 10.4 10,4 127 44 4,8 8,1 83 12,7 0,424 40,77
C 130 x 13 13 127 47 8,3 8,1 86 17 0,422 31,47
C 150 x 12.2 12,2 152 48 5,1 8,7 107 15,5 0,478 39,19
C 150 x 15. 6 15,6 152 51 8 8,7 107 19,9 0,484 31,05
C 150 x 19.3 19,3 152 54 11,1 8,7 105 24,7 0,49 25,39
C 180 x 14.6 14,6 178 53 5,3 9,3 130 18,5 0,548 37,51
C 180 x 18.2 18,2 178 55 8 9,3 130 23,2 0,55 30,24
C 180 x 22 22 178 58 10,6 9,3 125 27,9 0,557 25,3
C 200 x 17.1 17,1 203 57 5,6 9,9 156 21,8 0,564 33,22
C 200 x 20.5 20,5 203 59 7,7 9,9 156 26,1 0,577 28,82
C 200 x 27.9 27,9 203 64 12,4 9,9 156 35,5 0,584 21,41
C 230 x 19.9 19,9 229 61 5,9 10,5 177 25,4 0,679 34,11
C 230 x 22 22 229 63 7,2 10,5 177 28,5 0,684 30,68
C 230 x 30* 30 229 67 11,4 10,5 173 37,9 0,692 23,2
C 250 x 22. 8 22,8 254 65 6,1 11,1 203 29 0,692 30,85
C 250 x 30 30 254 69 9,6 11,1 203 37,9 0,701 23,98
C 250 x 37 37 254 73 13,4 11,1 203 47,4 0,713 19,52
C 250 x 45 45 254 76 17,1 11,1 203 56,9 0,721 16,58
C 310 x 30.8 30,8 305 74 7,2 12,7 248 39,3 0,825 26,6
C 310 x 37 37 305 77 9,8 12,7 248 47,4 0,841 22,71
C 310 x 45 45 305 80 13 12,7 248 56,9 0,824 18,27
C 380 x 50.4 50,4 381 86 10,2 16,5 308 64,3 1,048 20,96
C 380 x 60 60 381 89 13,2 16,5 308 76,1 1,037 17,55
C 380 x 74 74 381 94 18,2 16,5 308 94,8 1,04 14,05



Швеллер UE, Россия
Стандарты:
GOST 8240-97, PN-H-93451:2007
GOST 8240-97, EN 10279: 2000

Обозначение Размеры Площадь поверхности
  G h b tw tf r1 r2 d AL AG
  kg/m mm mm mm mm mm mm mm m2/m m2/t
UE 80 7,05 80 40 4,5 7,4 6,5 2,5 50,7 0,304 43,7
UE 100 8,59 100 46 4,5 7,6 7 3 68,9 0,367 43,29
UE 120 10,4 120 52 4,8 7,8 7,5 3 87,2 0,429 41,71
UE 140 12,3 140 58 4,9 8,1 8 3 105 0,492 40,55
UE 160 14,2 160 64 5 8,4 8,5 3,5 123 0,555 39,51
UE 180 16,3 180 70 5,1 8,7 9 3,5 141 0,617 38,46
UE 200 18,4 200 76 5,2 9 9,5 4 159 0,681 37,51
UE 300 31,8 300 100 6,5 11 12 5 248 0,97 30,51

Как выбрать швеллер? Сортамент швеллеров и их характеристики

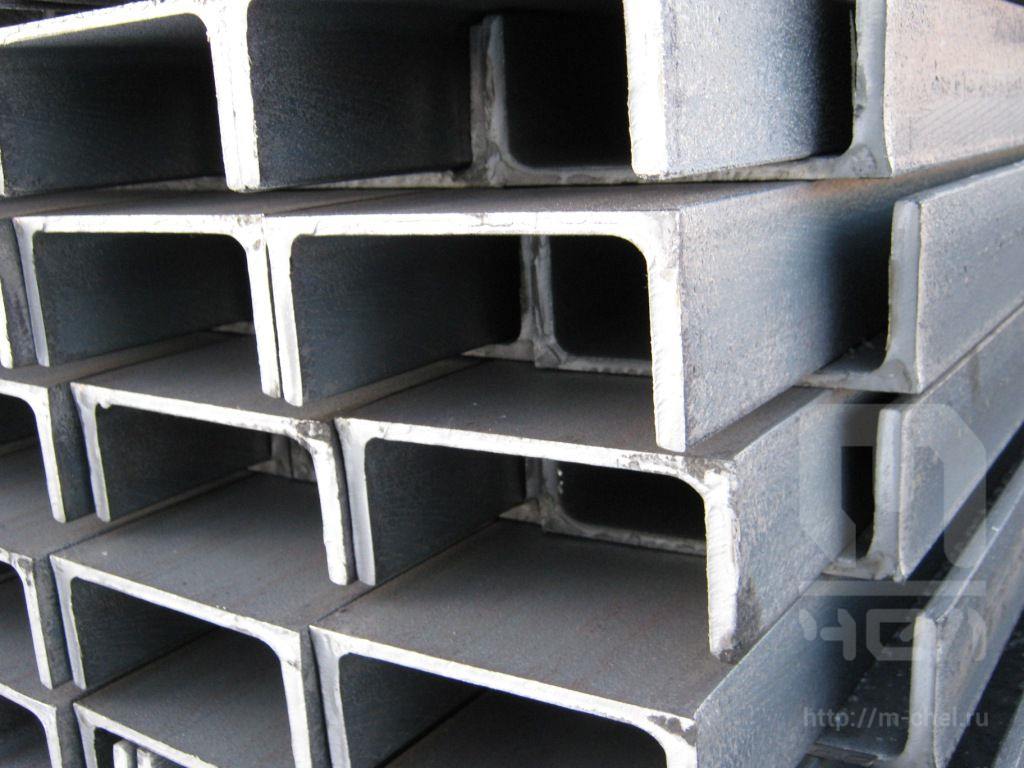

Швеллер – длинномерный фасонный металлопрокат с П-образным сечением. Является одним из самых актуальных видов проката в строительной и промышленной сфере.

Чем хороши швеллеры:

  • демонстрируют высокие показатели прочности;
  • отличаются высоким сопротивлением к деформированию;
  • характеризуются удароустойчивостью, стойкостью к усилиям на изгиб, сжатие и разрыв;
  • обладают отличной износоустойчивостью;
  • имеют сравнительно небольшой вес;
  • характеризуются точными размерами;
  • просты в монтаже;
  • обладают хорошей свариваемостью.

МЕТИНВЕСТ предлагает широкий сортамент швеллеров из углеродистых и низколегированных сталей. Приобрести оптовые или розничные партии изделий можно в металлоцентрах ООО «Метинвест-СМЦ», расположенных в 16 городах Украины или у официальных дистрибьюторов https://metinvest-smc.com/ru/infrastructure/distributors/.

Подбор швеллера

Наиболее активные покупатели данного проката – строительные компании. Без использования этих изделий невозможно возведение многоэтажных домов и частных коттеджей, промышленных зданий, ангаров, мостов. Также швеллеры используются в автомобилестроении, станкостроении, вагоностроении. Очевидно, что для каждой задачи существуют определенные требования к профилям П-образного проката, как к элементам конструкций. Будь то здание или мост, вагон или большегрузный автомобиль – они должны успешно и надёжно выполнять свои функции длительное время. Поэтому очень важно правильно выбрать швеллер.

При подборе швеллера имеет значение из какой стали он изготовлен и модуль упругости металла, а также учитываются:

  • технология изготовления – горячекатаные или гнутые;
  • основные геометрические характеристики – длина, ширина, высота, толщина полки;
  • предельный вертикальный прогиб;
  • наличие уклона полок и внутренний радиус закругления;
  • степень точности изготовления.

Также очень важно знать сколько весит швеллер и уровень его механических свойств.

Учитывая вариативность применения и специфику назначения горячекатаных швеллеров, в соответствии с требованиями стандартов Украины и СНГ они маркируются следующими буквами:

  • П – эта буква прописывается в маркировке всех швеллеров, имеющих параллельные грани полок;
  • У – маркируют профиль с уклоном полок;
  • Э – указывает на принадлежность изделий к экономичной серии;
  • С – этой буквой позиционируются специальные швеллеры;
  • Л – так помечаются изделия серии «легкий профиль».

И конечно надо понимать, как подобрать швеллер по нагрузке, чего большинство людей делать не умеют. Для этого необходимо произвести расчеты геометрических параметров балки и допустимой нагрузки на ее один погонный метр, рассчитать необходимый момент сопротивления профиля, максимально допустимый прогиб, сделать проверочные расчеты на прочность, жесткость и изгиб. Затем сопоставить расчеты и требования и выбрать швеллер. Чтобы подобрать и купить швеллер нужной марки, можно воспользоваться онлайн-калькуляторами, а можно обратиться к консультантам и менеджерам металлоцентров ООО «Метинвест-СМЦ», которые помогут рассчитать и подобрать правильный швеллер.

Виды швеллеров по способу изготовления

Весь сортамент швеллеров, выпускаемых металлургической промышленностью Украины, делится на две большие группы: прокат горячекатаный и изделия, полученные способом изгиба.

Выпуск этого металлопроката регламентируется техническими нормативными документами: для горячекатаного – ДСТУ 3436 и ГОСТ 8240 и для гнутого – ДСТУ 8806 и ГОСТ 8278.

Швеллер стальной горячекатаный общего назначения

Процесс, когда стальные полуфабрикаты, нагреваемые до температуры выше фазовых превращений, проходят пластическую обработку на прокатном стане при движении между валками, называется горячей прокаткой. Ввиду того, что операция формирования профиля происходит с применением раскаленного металла, в конечном изделии не накапливаются внутренние напряжения.

Достоинства профиля, полученного горячей прокаткой, заключаются в повышенной устойчивости к изгибу, сжатию, ударным нагрузкам. И если надо выбрать швеллер для строительных работ, для создания ответственных звеньев несущих конструкций, то рекомендуем именно этот вид продукции, несмотря на то, что по стоимости это будет дороже.

Все данные о типоразмерах и их технические характеристики приведены в соответствующих таблицах государственных и международных стандартов.

В соответствии с требованиями стандартов ГОСТ и ДСТУ горячекатаный швеллер выпускается в широком сортаменте:

  • 18 типоразмеров серии «У»;
  • 18 типоразмеров серии «П»;
  • 15 типоразмеров серии «Э»;
  • 9 типоразмеров серии «Л»;
  • 17 типоразмеров серии «С».

Швеллер горячекатаный специальный

Нормативы для металлопроката из этой группы разрабатываются под конкретные отраслевые запросы. Нужды той или иной отрасли промышленности, массово использующей данный металлопрокат, иногда требуют изменения формы или размеров стандартных изделий или особенный состав стали. Например, согласно:

  • ДСТУ 7549/ГОСТ 21026 производят горячекатаные швеллеры с отогнутой полкой для вагонеток;
  • ДСТУ 8807/ГОСТ 19425 выпускается швеллер для нужд автомобильной промышленности;
  • ДСТУ 7551/ГОСТ 5267.1 изготавливаются специальные швеллеры для вагоностроения.

Стальной швеллер гнутый

Технологические нюансы производства горячекатаного проката не позволяют получить тонкую стенку профиля без значительных радиусов скругления, что иногда необходимо для уменьшения массы несущей конструкции или конструктивного элемента промышленного агрегата. Поэтому прибегают к технологии холодного профилирования, при которой процесс придания изделию конечной формы происходит на профилегибочных агрегатах либо роликовых листогибочных машинах. Исходный материал для получения гнутых швеллеров – длинные стальные полосы, материал и размеры которых зависят от требуемой формы и свойств конечного профиля. Поперечное сечение полосы преобразуется в требуемую конфигурацию под воздействием профилирующих роликов определенного типоразмера. Таким образом, получение профиля происходит без нагрева исходного материала, металл меняет форму только под силой давления. Как следствие, в гнутом швеллере присутствуют остаточные внутренние напряжения, что накладывает определенные ограничения на их использование. По этой причине их не рекомендуют применять как основные элементы конструкций или в качестве закладных деталей железобетонных конструкций.

Гнутый швеллер стальной на рынке металлопроката представлен очень широко. Его сортамент может отличаться по ширине полки, разниться размерами сечения и изготавливаться из разных марок стали. Но для всех изделий справедлива классификация по точности изготовления, детально описанная в ГОСТ 8278 и ДСТУ 8806. В маркировке изделий точность обозначается следующими буквами:

  • А – высокая;
  • Б – повышенная;
  • В – обычная.

Преимущества швеллеров, полученных холодным профилированием:

  • масса гнутых профилей меньше, чем у горячекатаных;
  • демонстрируют более высокие показатели механической жесткости и прочности;
  • сборка конструкций разного рода может производиться без сварки, с помощью болтовых креплений;
  • высокое качество поверхности;
  • разная ширина полок позволяет снизить металлоёмкость конструкций при обеспечении требуемых физико-механических характеристик, что ведет к сокращению расходов на создание объектов;
  • бюджетная цена;
  • при изготовлении гнутых профилей перенастройка оборудования происходит относительно быстро. Этим объясняется многообразие сортамента швеллера гнутого.

Стальной швеллер гнутый равнополочный и неравнополочный

Путём холодной прокатки получают два вида изделий – равнополочные (обе полки одинаковы) и неравнополочные (одна полка шире другой).

Размерный ряд равнополочных швеллеров (ГОСТ 8278/ДСТУ 8806):

  • высота «h» – от 25 до 410 мм;
  • ширина полок «b» – от 26 до 180 мм;
  • толщина стенки «s» – от 2 до 8 мм.

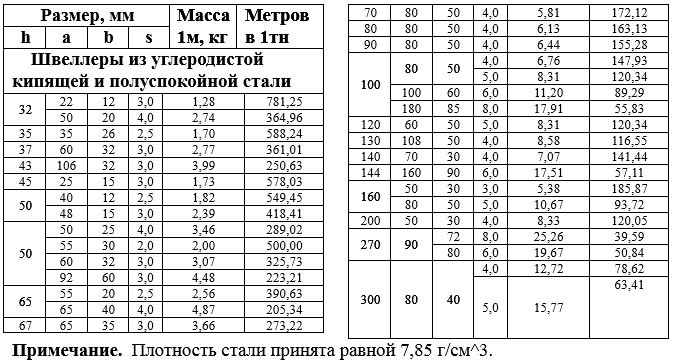

ГОСТ 8281 регламентирует сортамент стального швеллера гнутого неравнополочного. У этого проката полки разной ширины. Такой конструктив позволяет снизить массу и металлоемкость конструкций, что часто бывает удобно и востребовано при строительстве зданий и строений с типовыми и уникальными архитектурно-проектными особенностями.

Разнополочные швеллеры также массового используются. В строительстве их применяют для изготовления перегородок, лестниц, ворот, калиток и др. В вагоностроении из них производят рамы для подвижного состава. Также они востребованы в машино- и судостроении, при изготовлении мебели, в ландшафтном дизайне и пр.

Параметры швеллера указываются в маркировке – Гн [120 х 60 х 40 х 4], где соответственно: высота – 120 мм, ширина полок – 60 мм и 40 мм, а толщина профиля – 4 мм.

Виды швеллеров по группам

По форме полок швеллеры разделяются на две большие группы – с уклоном внутренних граней и с параллельными полками. В первую группу входят только горячекатаные изделия, во вторую – горячекатаные и гнутые.

Швеллер с уклоном внутренних граней полок

Технология горячей прокатки позволяет производить П-образный прокат с уклоном граней. Такая геометрия передаёт прилагаемую нагрузку на основное тело профиля (по принципу косынки), придаёт ему более высокую устойчивость к деформации. Такие изделия в соответствии со стандартами Украины и СНГ обозначаются буквой «У» и отлично выполняют роль опорных элементов, они демонстрируют лучшие характеристики по устойчивости, жесткости, прочности.

Швеллер с параллельными гранями полок

Сортамент швеллеров, у которых отсутствует уклон внутренних плоскостей полок широко и разнообразно представлен горячекатаными и гнутыми изделиями. Они обладают всеми преимуществами П-образной балки и используются при возведении жилых домов, промышленных зданий, мостов, при создании тракторов, большегрузных автомобилей, вагонов, строительной спецтехники. Особенно хорошо они себя зарекомендовали в конструкциях, где элементы соединяются при помощи болтов. Для обозначения наличия параллельных полок в маркировке проката по стандартам Украины и СНГ используют букву «П».

Популярные типоразмеры, их характеристики, сферы применения

Размеры и характеристики наиболее популярных швеллеров приведены в таблицах, где:

  • I – момент инерции;
  • W – момент сопротивления;
  • i – радиус инерции;
  • Sx – статический момент полусечения.

Швеллер 10: размеры и характеристики

Выпускается в трех модификациях – с наклонными и параллельными полками, а также в экономичном варианте. Маркируется соответственно, как 10У, 10П, 10Э. Несмотря на то, что размер изделий одинаков, это металлопрокат с различными характеристиками и разными сферами применения. Наибольшим спросом пользуются швеллеры 10П/10У. Основная область их использования – строительство, где прокат применяется для создания второстепенных элементов несущих конструкций. Швеллеры 10Э, в большинстве своём, используются в машиностроении, станкостроении. Выпускаются данные изделия в диапазоне длин от 4 до 14 м.

Параметры № и серия
10У 10П 10Э
h, мм 100 100 100
b, мм 46 46 46
s, мм 4,5 4,5 4,2
t, мм 7,6 7,6 7,6
R, мм (не более) 7 7 9
r, мм (не более) 3 4 3
Площадь поперечного сечения F (см²) 10,9 10,9 10,79
Масса 1 м (кг) 8,59 8,59 8,47
Справочные значения для осей Х-Х I_x, см⁴ 174 175 175,9
W_x, см³ 34,8 34,9 35,17
I_x, см 3,99 3,99 4,04
S_x, см3 20,4 20,5 20,55
Y-Y I_y, см⁴ 20,4 22,6 22,68
W_y, см³ 6,46 7,37 7,47
I_y, см 1,37 1,44 1,45
Х_0, см 1,44 1,53 1,56

Параметры и характеристики швеллера 12

Востребованность этого проката обусловлена выгодным сочетанием трех факторов – прочности, небольшого веса и ценовой доступности. Его сортамент обеспечивает металлокаркасу повышенную прочность, что дает возможность увеличить несущую нагрузку без существенного увеличения общей массы конструкции. Прокат используют в качестве несущих элементов конструкций, таких как опоры, балки, а также в качестве вспомогательных элементов при небольшой расчетной нагрузке.

Швеллер 12П имеет низкую сопротивляемость на кручение, зато высокое сопротивление сжимающим и изгибающим деформациям. Как правило, изготавливается из стали строительной обычного качества, но по согласованию с заказчиком для сложных и особых эксплуатационных условий может выпускаться из низколегированных марок стали.

Швеллер 12У – популярный конструктивный и строительный материал. Конструкционные особенности профиля, имеющего полки с уклоном, позволяют ему выдерживать усиленные нагрузки на изгиб, поэтому его широко применяют в строительной сфере и машиностроении.

Параметры № и серия
12У 12П 12Э 12Л
h, мм 120 120 120 120
b, мм 52 52 52 30
s, мм 4,8 4,8 4,5 3
t, мм 7,8 7,8 7,8 4,8
R, мм (не более) 7,5 7,5 9,5 7
r, мм (не более) 3 4,5 3 –
Площадь поперечного сечения F (см²) 13,3 13,3 13,09 6,39
Масса 1 м (кг) 10,4 10,4 10,24 5,02
Справочные значения для осей Х-Х I_x, см⁴ 304 305 307 135,26
W_x, см³ 50,6 50,8 51,17 22,54
I_x, см 4,78 4,79 4,84 4,6
S_x, см3 29,6 29,7 29,75 13,43
Y-Y I_y, см⁴ 31,2 34,9 35,12 5,02
W_y, см³ 8,52 9,84 10,03 2,24
I_y, см 1,53 1,62 1,638 0,89
Х_0, см 1,54 1,66 1,7 0,76

Особенности швеллера 14

Один из наиболее востребованных типоразмеров металлопроката с П-образной формой поперечного сечения. Представлен в сортаменте четырьмя видами.

Тип швеллера 14П характеризуется повышенными показателями жесткости и упругости, что позволяет использовать его для надёжных конструкций без дополнительных укрепляющих элементов, в том числе при строительстве многоэтажных зданий, при сооружении кровли, плоских и арочных перекрытий.

Серия 14У – швеллеры с уклоном полок. Представляют собой мощные стальные профили с большим запасом прочности, массово использующиеся для капитального строительства, в том числе и в зонах со сложными климатическими условиями.

Параметры № и серия
14У 14П 14Э 14Л
h, мм 140 140 140 140
b, мм 58 58 58 32
s, мм 4,9 4,9 4,6 3,2
t, мм 8,1 8,1 8,1 5,6
R, мм (не более) 8 8 10 7
r, мм (не более) 3 4,5 3 –
Площадь поперечного сечения F (см²) 15,6 15,6 15,41 7,57
Масса 1 м (кг) 12,3 12,3 12,15 май.94
Справочные значения для осей Х-Х I_x, см⁴ 491 493 495,7 212,94
W_x, см³ 70,2 70,4 70,81 30,42
I_x, см 5,6 5,61 5,67 5,31
S_x, см3 40,8 40,9 40,96 18,23
Y-Y I_y, см⁴ 45,4 51,5 51,76 6,55
W_y, см³ 11 12,9 13,13 2,7
I_y, см 1,7 1,81 1,833 0,93
Х_0, см 1,67 1,82 1,86 0,78

Швеллер 16: характеристики и сферы использования

Благодаря наклонным полкам и геометрическим размерам швеллер 16У характеризуется выносливостью к вертикальным нагрузкам, что позволяет использовать его при строительстве объектов различного гражданского и промышленного назначения, расположенных на территориях с повышенной сейсмической активностью и к которым предъявляют повышенные требования надежности и безопасности. Также применяется для строительства сооружений с вибрационной нагрузкой (мосты, промышленные помещения, маршевые и винтовые лестницы и пр.).

Гнутый швеллер 16П не предназначен для таких ответственных конструкций. Он применяется для каркасов под облицовку, для внутренних простенков и для производства технических средств.

В судостроении, машиностроении применяется облегченный вид профиля – швеллер 16Л.

Параметры № и серия
16У 16аУ 16П 16аП 16Э 16Л
h, мм 160 160 160 160 160 160
b, мм 64 68 64 68 64 35
s, мм 5 5 5 5 4,7 3,4
t, мм 8,4 9 8,4 9 8,4 5,3
R, мм (не более) 8,5 8,5 8,5 8,5 11 8
r, мм (не более) 3,5 3,5 5 5 3,5 –
Площадь поперечного сечения F (см²) 18,1 19,5 18,1 19,5 17,85 9,04
Масса 1 м (кг) 14,2 15,3 14,2 15,3 14,01 7,1
Справочные значения для осей Х-Х I_x, см⁴ 747 823 750 827 755,5 331,96
W_x, см³ 93,4 103 93,8 103 94,43 4149
I_x, см 6,42 6,49 6,44 6,51 6,5 6,06
S_x, см3 54,1 59,4 54,3 59,5 54,41 24,84
Y-Y I_y, см⁴ 63,3 78,8 72,8 90,5 73,17 9,23
W_y, см³ 13,8 16,4 16,4 19,6 16,7 3,46
I_y, см 1,87 2,01 2 2,15 2,024 1,01
Х_0, см 1,8 2 1,97 2,19 2,02 0,83

Швеллер 18: параметры и области использования

Швеллер 18 приобретают для конструкций из металла, подверженных воздействию высоких осевых нагрузок (устойчив к изгибающим нагрузкам). Используют его для строительства мостовых опор, высоких колонн, длинномерных стальных конструкций, для опор рекламных билбордов, для придания устойчивости сооружениям.

Параметры № и серия
18У 18аУ 18П 18аП
h, мм 180 180 180 180
b, мм 70 74 70 74
s, мм 5,1 5,1 5,1 5,1
t, мм 8,7 9,3 8,7 9,3
R, мм (не более) 9 9 9 9
r, мм (не более) 3,5 3,5 5 5
Площадь поперечного сечения F (см²) 20,7 22,2 20,7 22,2
Масса 1 м (кг) 16,3 17,4 16,3 17,4
Справочные значения для осей Х-Х I_x, см⁴ 1090 1190 1090 1200
W_x, см³ 121 1320 121 133
I_x, см 7,24 7,32 7,26 7,34
S_x, см3 69,8 76,1 70 76,3
Y-Y I_y, см⁴ 86 105 100 123
W_y, см³ 17 20 20,6 24,3
I_y, см 2,04 2Ю18 2,2 2,35
Х_0, см 1,94 2,13 2,14 2,36

Швеллер 20: размеры, характеристики, применение

Универсальное изделие. Прочный, надежный и экономичный вид проката, который используется не только для возведения металлоконструкций промышленных и гражданских сооружений, свайно-ростверковых фундаментов, арочных перекрытий, но и в строительстве мостов, тоннелей, в производстве вагонов, тракторов, строительной тяжелой техники.

Параметры № и серия
20У 20П 20Э 20Л
h, мм 200 200 200 200
b, мм 76 76 76 45
s, мм 5,2 5,2 4,9 3,8
t, мм 9 9 9 6
R, мм (не более) 9,5 9,5 12 9
r, мм (не более) 4 5,5 4 –
Площадь поперечного сечения F (см²) 23,4 23,4 23,02 12,89
Масса 1 м (кг) 18,4 18,4 18,07 10,12
Справочные значения для осей Х-Х I_x, см⁴ 1520 1530 1537,1 748,17
W_x, см³ 152 153 153,71 74,82
I_x, см 8,07 8,08 8,17 7,62
S_x, см3 87,8 88 88,03 44,59
Y-Y I_y, см⁴ 113 134 134,07 22,37
W_y, см³ 20,5 25,2 25,54 6,51
I_y, см 2,2 2,39 2,413 1,32
Х_0, см 2,07 2,3 2,35 1,06

Заключение

В настоящее время швеллеры – по-настоящему незаменимый материал. Широкий выбор типоразмеров и марок позволяет использовать их буквально во всех областях промышленности и строительства.

Анализируя параметры и характеристики самых популярных марок швеллеров, приведенных выше, можно сделать вывод: чем больше высота профиля и толщина его полок, тем выше его эксплуатационные свойства (прочность, устойчивость к сжатию, изгибу). Соответственно, тем сложнее возможные условия их применения (по характеру и динамике нагрузки, перепадам температур, агрессивности среды). Например, если швеллер 10 в строительстве применяется в качестве вспомогательного элемента конструкции, то швеллер 20 способен выполнять роль главного несущего элемента.

ООО «Метинвест-СМЦ» реализует горячекатаные и гнутые швеллеры всех типоразмеров. Обращайтесь по указанным на сайте телефонам или заполните форму обратной связи, и наши менеджеры вам перезвонят. Мы поможем правильно подобрать и купить металлопрокат наиболее подходящий для вас и минимизировать затраты.

Швеллер

Главная / Швеллер

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры от № 5 до № 40 с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование. В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам. Швеллеры применяются в мощных стержневых конструкциях (мостах, большепролетных фермах и т. п.), а также в колоннах, связях и кровельных прогонах.

вернуться к содержанию

Масса швеллера Мшв определяется по формуле:

Мшв = L·ρу,

где L – длина швеллера, м; ρу – теоретическая масса 1 м швеллера, вычисленная по номинальным размерам, при плотности стали 7850 кг/м3.

Значения радиусов закругления и уклона внутренних граней полок, используют для построения калибров и на профиле не контролируют.

Сортамент на горячекатаные швеллеры регламентируется ДСТУ 3436–96 (ГОСТ 8240–97). Данный стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.

По форме и размерам швеллеры подразделяют на:

  • У — с уклоном внутренних граней полок;

  • П — с параллельными гранями полок;

  • Э — экономичные с параллельными гранями полок;

  • Л — легкой серии с параллельными гранями полок;

  • С — специальные.

Швеллер с уклоном внутренних граней полок — серия У

вернуться к содержанию

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10 %.

Рис. 1. Швеллер с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления полок; t — толщина полки; r — радиус закругления полок.

Таблица 1. Размеры и масса швеллеров с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии У

Размеры, мм

Масса 1 м, кг

Количество метров в тонне, м

h

b

S

t

R

r

не более

5У

50

32

4,4

7

6

2,5

4,842

206,5

6,5У

65

36

4,4

7,2

6

2,5

5,899

169,5

8У

80

40

4,5

7,4

6,5

2,5

7,049

141,9

10У

100

46

4,5

7,6

7

3

8,594

116,4

12У

120

52

4,8

7,8

7,5

3

10,43

95,87

14У

140

58

4,9

8,1

8

3

12,29

81,38

16У

160

64

5

8,4

8,5

3,5

14,23

70,30

15аУ

160

68

5

9

8,5

3,5

15,35

65,16

18У

180

70

5,1

8,7

9

3,5

16,26

61,50

18аУ

180

74

5,1

9,3

9

3,5

17,45

57,29

20У

200

76

5,2

9

9,5

4

18,37

54,43

22У

220

82

5,4

9,5

10

4

20,98

47,66

24У

240

90

5,6

10

10,5

4

24,06

41,56

27У

270

95

6

10,5

11

4,5

27,66

36,15

30У

300

100

6,5

11

12

5

31,78

31,47

33У

330

105

7

11,7

13

5

36,53

27,37

36У

360

110

7,5

12,6

14

6

41,91

23,86

40У

400

115

8

13,5

15

6

48,32

20,70

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер с параллельными гранями полок — серия П

вернуться к содержанию

Рис. 2. Швеллер с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 2. Размеры и масса швеллеров с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии П

Размеры, мм

Масса 1 м, кг

Количество метров в тонне, м

h

b

S

t

R

r

не более

5П

50

32

4,4

7

6

3,5

4,840

206,6

6,5П

65

36

4,4

7,2

6

3,5

5,897

169,6

8П

80

40

4,5

7,4

6,5

3,5

7,051

141,8

10П

100

46

4,5

7,6

7

4

8,595

116,3

12П

120

52

4,8

7,8

7,5

4,5

10,42

95,94

14П

140

58

4,9

8,1

8

4,5

12,29

81,40

16П

160

64

5

8,4

8,5

5

14,22

70,32

16аП

160

68

5

9

8,5

5

15,34

65,18

18П

180

70

5,1

8,7

9

5

16,26

61,50

18аП

180

74

5,1

9,3

9

5

17,46

57,29

20П

200

76

5,2

9

9,5

5,5

18,37

54,44

22П

220

82

5,4

9,5

10

6

20,97

47,70

24П

240

90

5,6

10

10,5

6

24,05

41,58

27П

270

95

6

10,5

11

6,5

27,65

36,16

30П

300

100

6,5

11

12

7

31,78

31,47

33П

300

105

7

11,7

13

7,5

34,87

28,68

36П

360

110

7,5

12,6

14

8,5

41,89

23,87

40П

400

115

8

13,5

15

9

48,28

20,71

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер экономичный – серия Э

вернуться к содержанию

Рис. 3. Швеллер экономичный — серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 3. Размеры и масса швеллеров экономичных – серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии Э

Размеры, мм

Масса м, кг

Количество метров в тонне, м

h

b

S

t

R

r

не более

5Э

50

32

4,2

7

6,5

2,5

4,79

207,3

6,5Э

65

36

4,2

7,2

6,5

2,5

5,82

170,7

8Э

80

40

4,2

7,4

7,5

2,5

6,92

143,6

10Э

100

46

4,2

7,6

9

3

8,47

117,3

12Э

120

52

4,5

7,8

9,5

3

10,24

96,81

14Э

140

58

4,6

8,1

10

3

12,15

82,29

16Э

160

64

4,7

8,4

11

3,5

14,01

70,97

18Э

180

70

4,8

8,7

11,5

3,5

16,01

62,14

20Э

200

76

4,9

9

12

4

18,07

55,03

22Э

220

82

5,1

9,5

13

4

20,69

48,09

24Э

240

90

5,3

10

13

4

23,69

42,02

27Э

270

95

5,8

10,5

13

4,5

27,37

36,37

30Э

300

100

6,3

11

13

5

31,35

31,74

33Э

330

105

6,9

11,7

13

5

36,14

27,49

36Э

360

110

7,4

12,6

14

6

41,53

23,95

40Э

400

115

7,9

13,5

15,5

6

47,97

20,75

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллер легкий – серия Л

вернуться к содержанию

Рис. 4. Швеллер легкий — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 4. Размеры и масса швеллеров легких — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии Л

Размеры, мм

Масса 1 м, кг

Количество метров в тонне, м

h

b

S

t

R

r

не более

12Л

120

30

3

4,8

7

0

5,026

199,0

14Л

140

32

3,2

5,6

7

0

6,214

160,9

16Л

160

35

3,4

5,3

8

0

7,115

140,5

18Л

180

40

3,6

5,6

8

0

8,503

117,6

20Л

200

45

3,8

6

9

0

10,12

98,81

22Л

220

50

4

6,4

10

0

11,87

84,27

24Л

240

55

4,2

6,8

10

0

13,67

73,14

27Л

270

60

4,5

7,3

11

0

16,31

61,33

30Л

300

65

4,8

7,8

11

0

19,08

52,40

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности мате-риала 7850 кг/м3 и является справочной величиной.

Швеллер специальный – серия С (соответствует ГОСТ 19425–74)

вернуться к содержанию

Рис. 5. Швеллер специальный — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 5. Размеры и масса швеллеров специальных — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Номер швеллера серии С

Размеры, мм

Уклон полок, %

Масса 1 м, кг

Количество
метров в тонне

h

b

S

t

R

r

не более

8С

80

45

5,5

9

9

1,5

6

9,248

108,1

14С

140

58

6

9,5

9,5

4,75

–

14,54

68,80

14Са

140

60

8

9,5

9,5

5

10

16,70

59,89

16С

160

63

6,5

10

10

5

–

17,24

58,00

16Са

160

65

8,5

10

10

5

–

19,75

50,63

18С

180

68

7

10,5

10,5

5,3

–

20,17

49,57

18Са

180

70

9

10,5

10,5

5,3

–

23,00

43,48

18Сб

180

100

8

10,5

10,5

5

6

26,70

37,45

20С

200

73

7

11

11

5,5

10

22,60

44,25

20Са

200

75

9

11

11

5,5

10

25,74

38,85

20Сб

200

100

8

11

11

5,5

6

28,69

34,85

24С

240

85

9,5

14

14

7

–

34,90

28,66

26С

260

65

10

16

15

3

–

34,82

28,72

26Са

260

90

10

15

15

7,5

8

39,67

25,21

30С *

300

85

7,5

13,5

13,5

7

10

34,40

29,07

30Са

300

87

9,5

13,5

13,5

7

10

39,11

25,57

30Сб

300

89

11,5

13,5

13,5

7

10

43,82

22,82

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. * — Геометрические размеры швеллера 30С по ГОСТ 8240–97 отличаются от размеров швеллера 30С по ГОСТ 19425–74 .

Швеллеры изготавливают длиной от 2 до 12 м. Допускается изготовление швеллеров длиной свыше 12 м по соглашению потребителя с изготовителем. По длине швеллеры подразделяются на:

  • мерной длины;

  • мерной длины с немерной в количестве не более 5 % от массы партии;

  • кратной мерной длины;

  • кратной мерной длины с немерной в количестве не более 5 % от массы партии;

  • немерной длины;

  • ограниченной длины в пределах немерной.

вернуться к содержанию

Рис. 6. Предельные отклонения размеров швеллера

Таблица 6. Предельные отклонения параметров

Параметр

Интервал значений параметра

Предельные отклонения

Высота, h

До 80 включ.

±1,5

От 80 до 200 включ.

±2,0

От 200 до 400 включ.

±3,0

Ширина полки, b

До 40 включ.

±1,5

От 40 до 89 включ.

±2,0

От 89

±3,0

Толщина полки, t

До 10 включ.

–0,5

От 10 до 11 включ.

–0,8

От 11

–1,0

Перекос полки, ∆, при ширине полки (b), не более

До 95 включ.

1,0

От 95

0,015 b

Прогиб стенки, f, по высоте (h) сечения профиля, не более

До 100 включ.

0,5

От 100 до 200 включ.

1,0

От 200 до 400 включ.

1,5

Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера. Отклонение по массе — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц теоретической массы.

Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

вернуться к содержанию

Стандарт устанавливает предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

  • при длине от 2 до 8 м включ. — до + 40 мм;

  • при длине свыше 8 м — до + [40+5•(L–8)] мм, но не более 100 мм, где L – длина швеллера в метрах.

Косина реза, возникающая при обрезке швеллера, не должна выводить длину швеллеров за предельные отклонения по длине. Длина отдельного швеллера определяется стандартом как наибольшая длина условно вырезанной штанги с торцами, перпендикулярными продольной оси. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины, по соглашению изготовителя с потребителем — до 0,15 % длины.

При расчете массы партии к общей длине партии швеллеров в метрах мерной или кратной мерой длины прибавляют половину суммы предельных отклонений по длине швеллеров в партии.

вернуться к содержанию

  • 1. Сортамент и масса 1 м проката

  • 2. Предельные отклонения размеров и массы

    Сортамент на специальные швеллеры регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные швеллеры для автомобильной промышленности.

    По точности прокатки швеллеры изготавливают:

    Рис. 1. Швеллер специальный

    Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

    Таблица 1. Размеры и масса швеллеров специальных по ГОСТ 19425–74

    Номер швеллера серии С

    Размеры, мм

    Масса 1 м, кг

    Количествометров в тонне

    h

    b

    S

    t

    R

    r

    не более

    18С

    180

    68

    7

    10,5

    10,5

    5,3

    20,17

    49,57

    18Са

    180

    70

    9

    10,5

    10,5

    5,3

    23,00

    43,48

    20С

    200

    73

    7

    11

    11

    5,5

    22,60

    44,25

    30С *

    300

    87

    9,5

    13,5

    13,5

    6,8

    39,11

    25,57

    Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и даны для построения калибра. * — Геометрические размеры швеллера 30С по ГОСТ 19425–74 отличаются от размеров швеллера 30С по ГОСТ 8240–97.

    Швеллеры изготавливаются длиной от 4 до 13 м:

    • мерной длины;

    • кратной мерной длины;

    • мерной длины с остатком до 5 % от массы партии;

    • кратной мерной длины с остатком до 5 % от массы партии;

    • немерной длины.

    Остатком считаются профили длиной не менее 3 м.

    вернуться к содержанию

    Таблица 2. Предельные отклонения по размерам профилей, мм

    Номер профиля

    По высоте профиля

    По ширине полки

    По толщине полки

    Точность прокатки

    обычная

    высокая

    обычная

    высокая

    18

    ±2,5

    –

    ±2,5

    –

    Плюсовые отклонения ограничиваются предельными отклонениями по массе

    От 18 до 30

    –

    ±3,0

    –

    ±3,0

    Предельные отклонения по массе 1 м профиля не должны превышать плюс 3, минус 5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

    Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

    Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:

    вернуться к содержанию

Рис. 1. Швеллер по DIN 1026

Таблица 1. Размеры швеллера по DIN 1026

Обозначение

Высота, h, мм

Ширина, b, мм

Толщина, S, мм

Масса 1 м, кг

30×15

30

15

4

1,74

30

30

33

5

4,27

40×20

40

20

5

2,87

40

40

35

5

4,87

50×25

50

25

5

3,86

50

50

38

5

5,59

60

60

30

6

5,07

65

65

42

5,5

7,09

80

80

45

6

8,64

100

100

50

6

10,6

120

120

55

7

13,4

140

140

60

7

16

160

160

65

7,5

18,8

180

180

70

8

22

200

200

75

8,5

25,3

220

220

80

9

29,4

240

240

85

9,5

33,2

260

260

90

10

37,9

280

280

95

10

41,8

300

300

100

10

46,2

320

320

100

14

59,5

350

350

100

14

60,6

380

380

102

13,5

63,1

400

400

110

14

71,8


вернуться к содержанию

Сортамент на гнутые равнополочные швеллеры регламентируется ГОСТ 8278–83. Данный стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования швеллеры подразделяют на:

      • высокой точности — А;

      • повышенной точности — Б;

      • обычной точности — В.

Рис. 1. Швеллер гнутый по ГОСТ 8278–83

Условные обозначения: h — высота швеллера; S — толщина полки; b — ширина полки; R — радиус внутреннего закругления.

Таблица 1. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали

h, мм

b, мм

S, мм

R, не более, мм

Масса 1 м, кг

25

26

2

3

1,092

25

30

2

3

1,218

28

27

2,5

4

1,423

30

25

3

5

1,611

30

30

2

3

1,296

32

25

3

5

1,658

32

32

2

3

1,39

38

95

2,5

3

4,305

40

20

2

3

1,139

40

20

3

5

1,611

40

30

2

3

1,453

40

30

2,5

3

1,793

40

40

2

3

1,767

40

40

2,5

3

2,185

40

40

3

5

2,553

42

42

4

6

3,49

43

45

2

3

1,971

45

25

3

5

1,965

45

31

2

3

1,563

48

70

5

7

6,666

50

30

2

3

1,61

50

30

2,5

3

1,989

50

32

2,5

3

2,068

50

40

2

3

1,924

50

40

2,5

3

2,382

50

40

3

4

2,809

50

40

4

6

3,615

50

47

6

9

5,732

50

50

2,5

3

2,774

50

50

3

4

3,28

50

50

4

6

4,243

60

26

2,5

4

2,011

60

30

2,5

3

2,185

60

30

3

5

2,553

60

32

2,5

3

2,264

60

32

3

4

2,668

60

32

4

6

3,427

60

40

2

3

2,081

60

40

3

4

3,045

60

50

3

5

3,495

60

60

3

4

3,987

60

60

4

6

5,185

60

80

3

5

4,908

60

90

5

7

8,707

63

21

2,2

3

1,677

65

75

4

6

6,284

68

27

1

2

0,9252

70

30

2

3

1,924

70

40

3

5

3,26

70

50

3

5

3,731

70

50

4

6

4,871

70

60

4

6

5,499

78

46

6

9

6,957

80

25

4

6

3,615

80

32

4

6

4,055

80

35

4

6

4,243

80

40

2,5

3

2,97

80

40

3

4

3,516

80

50

4

6

5,185

80

60

3

4

4,458

80

60

4

6

5,813

80

60

6

9

8,37

80

80

3

4

5,4

80

80

4

6

7,069

80

85

4

6

7,383

80

100

6

9

12,14

90

50

3,5

5

4,869

90

54

5

7

7,059

90

100

2,5

4

5,505

100

40

2,5

3

3,363

100

40

3

5

3,966

100

50

3

4

4,458

100

50

4

6

5,813

100

50

5

7

7,137

100

50

6

9

8,37

100

60

3

4

4,929

100

60

4

6

6,441

100

80

3

4

5,871

100

80

4

6

7,697

100

80

5

7

9,492

100

100

3

5

6,792

100

100

6

9

13,08

100

160

4

6

12,72

104

20

2

3

2,144

106

50

4

6

6,002

108

70

6

9

10,63

110

26

2,5

3

3,01

110

50

4

6

6,127

110

50

5

7

7,53

110

100

4

6

9,267

120

25

4

6

4,871

120

50

3

5

4,908

120

50

4

6

6,441

120

50

6

9

9,312

120

60

4

6

7,069

120

60

5

7

8,707

120

60

6

9

10,25

120

70

5

7

9,492

120

80

4

6

8,325

120

80

5

7

10,28

140

40

2,5

3

4,148

140

40

3

5

4,908

140

60

3

5

5,85

140

60

5

7

9,492

140

60

6

9

11,2

140

70

5

7

10,28

140

80

4

6

8,953

140

80

5

7

11,06

145

65

3

5

6,204

148

25

4

6

5,75

160

40

2

3

3,651

160

40

3

5

5,379

160

40

5

7

8,707

160

50

2,5

4

4,916

160

50

4

6

7,697

160

50

5

7

9,492

160

50

6

9

11,2

160

60

2,5

4

5,308

160

60

3

5

6,321

160

60

4

6

8,325

160

60

5

7

10,28

160

60

6

9

12,14

160

70

4

6

8,953

160

80

2,5

3

6,11

160

80

3

5

7,263

160

80

4

6

9,581

160

80

5

7

11,85

160

80

6

9

14,02

160

100

3

5

8,205

160

100

6

9

15,91

160

120

5

7

14,99

160

120

6

9

17,79

160

160

6

9

21,56

170

60

4

6

8,639

170

70

5

7

11,45

170

70

6

9

13,55

180

40

3

5

5,85

180

40

4

6

7,697

180

50

4

6

8,325

180

70

6

9

14,02

180

80

4

6

10,21

180

80

5

7

12,63

180

80

6

9

14,96

180

100

5

7

14,2

180

100

6

9

16,85

180

130

8

12

25,76

185

100

3

5

8,794

200

50

3

5

6,792

200

50

4

6

8,953

200

80

4

6

10,84

200

80

5

7

13,42

200

80

6

9

15,91

200

100

3

5

9,147

200

100

6

9

17,79

200

180

6

9

25,33

205

38

2,5

3

5,345

210

57

4

6

9,707

250

35

3

5

7,263

250

60

3

5

8,441

250

60

4

6

11,15

250

60

5

7

13,81

250

60

6

9

16,38

250

125

6

9

22,5

270

100

7

10

24,42

280

60

3,9

6

11,8

280

140

5

7

21,27

300

80

6

9

20,62

300

100

8

12

29,53

310

100

6

9

22,97

380

65

6

9

22,97

400

95

8

12

35,18

410

65

6

9

24,38

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Таблица 2. Размеры и масса гнутых швеллеров из углеродистой спокойной и низколегированной стали

h, мм

b, мм

s, мм

R, не более, мм

Масса 1 м, кг

25

26

2

5

1,065

25

30

2

5

1,191

30

25

3

7

1,571

30

30

2

5

1,269

38

95

2,5

6

4,254

40

20

2

5

1,112

40

30

2

5

1,426

40

30

2,5

6

1,742

40

40

2

5

1,74

40

40

2,5

6

2,135

40

40

3

7

2,513

48

70

5

12

6,498

50

30

2

5

1,583

50

30

2,5

6

1,938

50

40

2

5

1,897

50

40

2,5

6

2,331

50

40

3

7

2,748

50

50

2,5

6

2,723

50

50

3

7

3,219

50

50

4

10

4,135

50

60

4

10

4,763

60

30

2,5

6

2,135

60

30

3

7

2,513

60

32

2,5

6

2,213

60

32

3

7

2,607

60

40

2

5

2,054

60

40

3

7

2,984

60

50

3

7

3,455

60

60

3

7

3,926

60

60

4

10

5,077

60

90

5

12

8,539

65

40

4

10

3,978

65

75

4

10

6,176

70

40

3

7

3,219

70

60

4

10

5,391

70

65

4

10

5,705

78

46

6

14

6,754

80

32

4

10

3,947

80

35

4

10

4,135

80

40

2,5

6

2,92

80

40

3

7

3,455

80

50

4

10

5,077

80

60

3

7

4,397

80

60

4

10

5,705

80

60

6

14

8,167

80

80

3

7

5,339

80

80

4

10

6,961

80

85

4

10

7,275

90

54

5

12

6,89

90

115

5

12

11,68

100

40

2,5

6

3,312

100

40

3

7

3,926

100

50

3

7

4,397

100

50

4

10

5,705

100

50

5

12

6,969

100

50

7

18

9,207

100

60

3

7

4,868

100

60

4

10

6,333

100

80

3

7

5,81

100

80

4

10

7,589

100

80

5

12

9,324

100

120

8

20

19,05

100

160

4

10

12,61

110

26

2,5

6

2,959

110

50

4

10

6,019

110

50

5

12

7,361

120

25

4

10

4,763

120

50

3

7

4,868

120

60

4

10

6,961

120

60

5

12

8,539

120

60

6

14

10,051

120

75

4

10

7,903

120

80

4

10

8,217

120

80

5

12

10,11

120

90

7

18

14,7

120

105

8

20

18,43

130

135

8

20

22,82

140

40

2,5

6

4,097

140

60

4

10

7,589

140

60

5

12

9,324

140

60

6

14

10,99

140

70

5

12

10,11

140

80

4

10

8,845

140

80

5

12

10,89

145

65

3

7

6,163

145

75

5

12

10,7

160

40

3

7

5,339

160

40

5

12

8,539

160

50

4

10

7,589

160

50

5

12

9,324

160

60

3

7

6,281

160

60

4

10

8,217

160

60

5

10

10,18

160

60

6

14

11,94

160

75

8

20

17,17

160

80

2,5

6

6,06

160

80

4

10

9,473

160

80

5

12

11,68

160

120

6

14

17,59

160

160

6

14

21,36

170

70

5

12

11,29

170

70

6

14

13,35

180

50

4

10

8,217

180

70

5

12

11,68

180

70

6

14

13,82

180

70

7

18

15,8

180

80

4

10

10,1

180

80

5

12

12,46

180

80

6

14

14,76

180

80

8

20

19,05

180

100

5

12

14,03

180

100

6

14

16,65

180

130

8

20

25,33

200

60

4

10

9,473

200

80

4

10

10,73

200

80

5

12

13,25

200

80

6

14

15,7

200

100

5

12

14,82

200

100

6

14

17,59

205

38

2,5

6

5,294

206

75

6

14

15,52

210

57

4

10

9,599

250

25

3

7

6,752

250

60

4

10

11,04

250

60

5

12

13,64

250

60

6

14

16,17

250

90

8

20

24,71

250

125

6

14

22,3

270

100

7

18

24,04

280

60

3,9

10

11,69

280

60

6

14

17,59

300

80

6

14

20,41

310

100

6

14

22,77

Примечание. Масса 1 м профиля вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Швеллеры изготавливают длиной от 3 до 11,8 мм. По длине швеллеры подразделяют на:

      • мерной длины;

      • мерной длины с немерными отрезками в количестве не более 7 % от массы партии;

      • кратной мерной длины;

      • кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;

      • немерной длины.

Допускается изготавливать швеллеры длиной 12 м по требованию потребителя.

вернуться к содержанию

Таблица 3. Предельные отклонения высоты швеллера, мм

Высота стенки швеллера, мм

Точность профилирования

Высокая по толщине

Повышенная

Обычная

До 2,5

Св. 2,5

До 50 включ.

±0,50

±0,75

±1,00

±1,00

От 50 до 100 включ.

±0,75

±1,30

±1,30

±1,50

От 100 до 150 включ.

±1,25

±1,50

±1,50

±2,00

от 150

±1,50

±2,00

±2,00

±2,50

Таблица 4. Предельные отклонения ширины полки

Высота стенки швеллера, мм

Точность профилирования

Высокая по толщине

Повышенная

Обычная

До 2,5

Св. 2,5

До 50 включ.

±0,50

±0,75

±1,00

±1,00

От 50 до 100 включ.

±0,75

±1,30

±1,30

±1,50

От 100 до 150 включ.

±1,25

±1,50

±1,50

±2,00

До 150

±1,50

±2,00

±2,00

±2,50

Предельные отклонения от угла 90° не должны превышать:

вернуться к содержанию

Таблица 5. Предельные отклонения по длине мерной и кратной мерной длины

Длина, м

Предельные отклонения точности порезки, мм

До 7

40

От 7

+40 и +5 на каждый метр длины свыше 7 м

Скручивание швеллеров вокруг продольной оси не должно превышать 1° на один метр длины швеллера, но не более 10°. Кривизна швеллеров не должна превышать 0,1 % длины. Волнистость полок швеллеров не должна превышать 2 мм на 1 м. Контроль размеров поперечного сечения швеллеров, а также скручивания и кривизны проводят на расстоянии: при высокой точности профилирования — не менее 80 мм от торцов, повышенной — 100 мм и обычной — 200 мм. Высота швеллера определяется в плоскости на расстоянии, равном значению внешнего радиуса кривизны (R+S).

вернуться к содержанию

Сортамент на гнутые неравнополочные швеллеры регламентируется ГОСТ 8281–80. Данный стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.

По точности прокатки швеллеры подразделяют на:

      • высокой точности — А;

      • повышенной точности — Б;

      • обычной точности — В.

Рис. 1. Швеллер гнутый по ГОСТ 8281–80

Условные обозначения: h — высота швеллера; b — ширина большей полки; S — толщина полки; b1 — ширина меньшей полки; R и R1 — радиусы внутреннего закругления.

Таблица 1. Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 МПа

h, мм

b, мм

b1, мм

S, мм

R, не более, мм

Масса 1 м, кг

32

22

12

3

5

1,261

32

32*

20

2

3

1,189

32

40*

15

3

5

1,756

32

50

20

4

6

2,709

37

60

32

3

5

2,745

35

35

26

2,5

4

1,681

40

32*

20

2

3

1,314

40

40*

20

2

3

1,440

40

50*

32

3

5

2,580

43

106

32

3

5

3,970

45

25

15

3

5

1,709

50

40

12

2,5

4

1,798

50

48

15

3

5

2,368

50

40*

20

2

3

1,597

50

50*

15

3

5

2,415

50

50*

25

2

3

1,832

50

50*

25

3

5

2,651

50

50*

25

4

6

3,431

50

55

30

2

3

1,989

50

60

32

3

5

3,051

50

60*

32

4

6

3,965

50

92

60

3

5

4,464

60

40*

20

2

3

1,754

60

50*

25

3

5

2,886

60

60*

32

3

5

3,287

65

55

20

2,5

4

2,544

65

65

40

4

6

4,844

67

65

35

3

5

3,640

70

80

50

4

6

5,786

80

50*

25

3

5

3,357

80

60*

32

3

5

3,758

80

60*

40

3

5

3,946

80

80*

40

3

5

4,417

80

80*

40

5

7

7,104

80

80

50

4

6

6,100

90

80

50

4

6

6,414

100

50*

25

3

5

3,828

100

60*

32

3

5

4,229

100

80*

40

3

5

4,888

100

80

50

4

6

6,728

100

80

50

5

7

8,281

100

100*

60

4

6

7,670

100

100

60

6

9

11,16

100

180

35

8

12

17,86

120

45*

35

5

7

7,104

120

60

50

5

7

8,281

130

108

50

4

6

8,549

135

50

36

4

6

6,446

140

70

30

4

6

7,042

144

160

90

6

9

17,47

160

50

30

3

5

5,359

160

50*

30

4

6

7,042

160

80

50

5

7

10,64

200

50

30

4

6

8,298

270

90

72

8

12

25,21

270

90

80

6

9

19,63

300

80

40

4

6

12,69

300

80

40

5

7

15,74

* – швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. R1=R+2 мм.

Таблица 2. Размеры и масса гнутых швеллеров углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 МПа

h, мм

b, мм

b1, мм

S, мм

R, не более, мм

Масса 1 м, кг

32

22

12

3

7

1,221

32

32*

20

2

5

1,162

32

40*

15

3

7

1,716

32

50

20

4

10

2,601

35

35

26

2,5

6

1,647

37

60

32

3

7

2,705

40

32*

20

2

5

1,287

40

40*

20

2

5

1,413

40

50*

32

3

7

2,54

43

106

32

3

7

3,929

45

25

15

3

7

1,668

50

40

12

2,5

6

1,765

50

48

15

3

7

2,328

50

40*

20

2

5

1,57

50

50*

15

3

7

2,375

50

50*

25

2

5

1,805

50

50*

25

3

7

2,61

50

50

25

4

10

3,323

50

55

30

2

5

1,962

50

60

32

3

7

3,011

50

60*

32

4

10

3,857

50

92

60

3

7

4,424

60

40*

20

2

5

1,727

60

50*

25

3

7

2,846

60

60*

32

3

7

3,246

65

55

20

2,5

6

2,51

65

65

40

4

10

4,736

67

65

35

3

7

3,6

70

80

50

4

10

5,678

80

50*

25

3

7

3,317

80

60*

32

3

7

3,717

80

60*

40

3

7

3,906

80

80*

40

3

7

4,377

80

80*

40

5

12

6,935

80

80

50

4

10

5,992

90

80

50

4

10

6,306

100

50*

25

3

7

3,788

100

60*

32

3

7

4,188

100

80*

40

3

7

4,848

100

80

50

4

10

6,62

100

80

50

5

12

8,113

100

100*

60

4

10

7,562

100

100

60

6

14

10,95

100

180

35

8

20

17,43

120

45*

35

5

12

6,935

120

60

50

5

12

8,113

130

108

50

4

10

8,442

135

50

36

4

10

6,338

140

70

30

4

10

6,934

144

160

90

6

14

17,26

160

50

30

3

7

5,319

160

50*

30

4

10

6,934

160

80

50

5

12

10,47

200

50

30

4

10

8,19

270

90

72

8

20

24,78

270

90

80

6

14

19,43

300

80

40

4

10

12,59

300

80

40

5

12

15,57

* — швеллеры, обозначенные звездочкой, изготавливаются по требованию потребителя.

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. R1=R+2 мм.

Швеллеры в соответствии с заказом изготавливают длиной от 4 до 11,8 м. По длине швеллеры подразделяют на:

      • мерной длины;

      • мерной длины с немерными отрезками в количестве не более 7 % от массы партии;

      • кратной мерной длины;

      • кратной мерной длины с немерными отрезками в количестве не более 7 % от массы партии;

      • немерной длины.

Немерными отрезками считают швеллеры длиной не менее 3 м.

вернуться к содержанию

Таблица 3. Предельные отклонения по высоте швеллера

Высота швеллера, мм

Предельные отклонения, мм

Высокая точность

Повышенная точность

Обычная точность

До 40 включ.

±0,5

±1,0

±1,0

От 40 до 50 включ.

±1,2

±1,5

От 50 до 60 включ.

+0,5/-1,0

От 60 до 100 включ.

±1,5

±2,0

От 100 до 160 включ.

+1,0/-1,5

От 160 до 220 включ.

±2,0

±2,5

От 220

+1,5/-2,0

Таблица 4. Предельные отклонения по ширине полок швеллера

Ширина полок

Предельные отклонения, мм

Высокая точность

Повышенная точность

Обычная точность

До 40 включ.

±0,5

±1,0

±1,0

Св. 40 до 50 включ.

±1,2

±2,0

От 50 до 60 включ.

+0,5/-1,0

От 60 до 80 включ.

±1,5

±2,5

От 80 до 120 включ.

±1,0

От 120

±2,0

±2,0

±3,0

Предельные отклонения по толщине неравнополочных швеллеров должны соответствовать предельным отклонениям толщины заготовки шириной 1000–2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903–74. Допускается изготовление швеллеров из заготовки повышенной точности прокатки А.

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

вернуться к содержанию

Таблица размеров бейсбольных перчаток

Поразительно, насколько велика разница на дюйма при выборе идеальной перчатки. Самая важная вещь при попытке ответить «Какой размер бейсбольной перчатки мне выбрать?» найти размер бейсбольных перчаток, который лучше всего подходит для вас. Ниже приведено краткое руководство по поиску идеального размера перчаток по положению.
Положение Наиболее распространенные размеры перчаток
Кувшин 11 ½ ”- 12”
Первая основа 12 ¼ ”- 12 ¾”
Вторая основа 11 “- 11 ½”
Перемычка 11 ¼ “- 11 ¾”
Третья база 11 ½ “- 12”
Outfield 12 ½ “- 12 ¾”
Catcher 32 ½ ”- 35”

Размеры бейсбольных перчаток не высечены из камня.Самое главное при поиске того, что лучше всего подходит для вас, – это то, что вам удобно. Это руководство по размерам бейсбольных перчаток сгруппировано по позициям, за которыми следуют некоторые мысли о моих личных перчатках и о том, что мне нравится.

Выбор подходящего размера перчаток по возрасту… Эти размеры подходят от 12 лет до взрослых / профессионалов.

Перчатка какого размера мне нужна для полевых условий? Размеры перчаток Outfield

Начнем с простых. Вне поля одна и та же перчатка может использоваться независимо от того, играете ли вы на левом, центральном или правом поле.Перчатки Outfield обычно от 12 ¼ дюймов до 12 ¾ дюймов.

Все зависит от того, что вам нравится. Некоторым нравится лишние полдюйма, чтобы добраться до бейсбольного мяча, некоторым игрокам нравится меньше перчаток, чтобы они могли быстрее избавляться от мяча при бросках на базы.

Также большинство аутфилдеров просовывают мизинец и безымянный палец руки с перчаткой в ​​последнее отверстие, сделанное для мизинца. Такая конфигурация руки позволяет использовать более глубокий карман, который нравится аутфилдерам, особенно когда им приходится нырять или касаться стены, это помогает удерживать мяч в перчатке.

Перчатку какого размера мне выбрать для 2-й базы или шорт-стопа? Размеры перчаток среднего приусадебного участка

Перчатка среднего приусадебного участка (шорт-стоп и вторая основа) будет самой маленькой на поле. Причина в том, что им нужно выставить мяч и быстро избавиться от него.

Хороший пример – двойная игра. Если мяч застрял в перчатке, у вас не получится получить два аута в игре. Размеры перчаток в среднем диапазоне приусадебного участка от 11 дюймов до 11 ½ дюймов.

Время от времени вы будете видеть перчатку диаметром 11 дюймов на остановке.Опять же, все зависит от того, насколько вам комфортно с размером бейсбольной перчатки. Перчатки Infield можно носить двумя способами:

  1. Один способ – с двумя пальцами в отверстии для мизинца.
  2. Другой способ – каждый палец в своем отверстии.

Если вы поместите мизинец и безымянный палец в отверстие для мизинца, вы можете почувствовать, что у вас немного больше контроля и более глубокий карман, но у вас могут возникнуть проблемы с застреванием мячей в перчатке.

У инфилдеров, которые вставляют каждый палец в соответствующее отверстие, карман более плоский.Это позволяет мячу почти рикошетом вылететь из перчатки, если вам это тоже нужно. Я думаю, это позволяет лучше контролировать мяч после того, как вы его поймаете. Кажется, меньше перчатки, в которой мяч может потеряться. (Ознакомьтесь с нашим Руководством по перчаткам для полевых работ)

20 Упражнения на тройник; проект по поддержке сотни страниц бесплатных инструкций по бейсболу по PBI

Рукавицы Catcher Размеры

Рукавицы Catcher довольно стандартны, некоторые бренды делают свои рукавицы немного больше, некоторые меньше, некоторые немного длиннее.Следует примерить митенки-кэтчеры, потому что все кэтчеры немного отличаются, когда выбирают себе понравившуюся варежку.

Так же, как и в случае с перчатками для приусадебного участка, из меньших перчаток ловца легче вытащить мяч, если вам нужно сделать быстрый ход. Компромисс заключается в том, что если вы поймаете немного неуправляемого питчера или хорошо двигающегося на поле, то поймать бейсбольный мяч будет сложнее.

Вам нужно будет решить, какая рукавица вам больше или меньше. Рукавицы Catcher должны быть очень жесткими, их сломают даже при игре в ловушку.Это может занять некоторое время, но, на мой взгляд, чем дольше перчатка Catchers ломается, тем она лучше и тем дольше прослужит. (Подробнее о перчатках ловца читайте в нашем руководстве по покупке снаряжения ловца)

Перчатку какого размера я должен получить для игры на первой базе? 1-й базовый размер перчаток

Первый базовый размер – между перчаткой ловца и перчаткой дальнего боя. У них немного длины. Они варьируются от 12 дюймов до 12 дюймов. У них есть зачерпнутый конец, похожий на перчатку-ловушку, без набивки, и они предназначены для того, чтобы вычерпывать мячи в грязи.

Длина пригодится, когда бросок не на линии, и первому игроку с низов требуется каждый ¼ дюйма, который он может достать, чтобы поймать его или сбить с ног. Не выбирайте слишком длинный, он может стать гибким, и шарики могут выпасть из лямок. Перчатку первой базы можно использовать только на первой базе, ее нельзя использовать на поле в любой другой позиции. (Подробнее о перчатках 1-й базы в нашем Руководстве по Best Infield Gloves )

Перчатку какого размера я должен получить для игры на третьей базе? Размеры перчаток третьей базы

Перчатки третьей базы немного больше, чем перчатки для шортстопа и второй базы.Основная причина в том, что по мячу бьют очень сильно, и чем больше кожи сбивает мяч, тем лучше. Кроме того, обычно вам не нужно очень быстро вытаскивать мяч из перчатки, как это нужно делать центральным инфилдерам при повороте двойной игры.

Наиболее распространенный размер бейсбольных перчаток для третьей базы – 11 ½ дюйма или 11 ¾ дюймов. Время от времени вы будете видеть человека, использующего 12-дюймовую перчатку, но это довольно много для приусадебного участка. (Ознакомьтесь с нашим руководством по перчаткам для полевых работ)

Перчатки какого размера следует использовать питчеру? Размеры перчаток питчера

Питчеры могут использовать перчатки любого размера – от очень маленьких до размеров дальних.Единственное, что объединяет все перчатки для питчера, это то, что они имеют закрытую перемычку, поэтому нападающий не сможет увидеть, как питчер двигает пальцами внутри перчатки, чтобы увидеть, какую подачу он собирается бросить.

Нападающие и тренеры всегда пытаются найти любую подсказку от питчеров, которая покажет, какое поле они собираются бросить. Многие питчеры используют перчатки с рукавами для пальцев, в которые можно заскользить указательным пальцем, если кувшин обнажает этот палец. Иногда питчеры перемещают этот палец на определенных площадках, показывая, какое поле он собирается бросить.Перчатка питчера в основном используется, чтобы скрыть, какие передачи он собирается бросить.

Выбор перчатки – обучение на опыте профи

Я играл на всех позициях, кроме питчера и кэтчера, поэтому у меня много бейсбольных перчаток разных размеров. У меня средние по размеру полевые и первые базовые перчатки. Обычно я играю на всех позициях приусадебного участка, поэтому мне нужна одна для третьей, шорт-стопной и второй базы.

Если вам не нравятся перчатки, вы можете вернуть их с бесплатной обратной доставкой от нашего партнера Baseball Rampage.

Раньше я использовал разные бейсбольные перчатки в каждой позиции, пока не начал чувствовать себя комфортно с одной. Я использую 11-дюймовые перчатку для приусадебного участка, и по стандартам приусадебного участка она довольно большая. Я сформировал его с очень неглубоким карманом, поэтому он большой, но шарики в нем не теряются.

Я начал использовать большую перчатку, когда некоторое время играл на третьей базе, затем, когда я перемещался по приусадебному участку, я сохранил ту же перчатку. На второй базе я попытался использовать перчатку размером 11 ½ дюйма, но у меня возникли проблемы с формированием ее из-за очень мелкой лузы, и шары застревали при двойной игре.Я использовал перчатки размером от 11 дюймов, но со временем понял, что перчатки побольше дают больше места для ошибки.

Однако размер бейсбольной перчатки может затруднить извлечение мяча в спешке, и не менее важно, чтобы вы могли быстро вытащить мяч, когда вам это нужно. Удивительно, насколько ¼ дюйма может изменить ощущение перчатки. Независимо от того, какой размер вы используете, лучшая перчатка всегда та, с которой вы чувствуете себя наиболее комфортно.

—————

Надеюсь, это руководство по размерам бейсбольных перчаток было для вас полезным.Если да, то я надеюсь, что вы поделитесь этим со своими друзьями и поможете нам распространить информацию о бесплатных советах по бейсболу и информации от PBI. Кроме того, я приветствую вас, чтобы задать вопросы или оставить отзыв в разделе комментариев ниже. Играй по-взрослому! – Дуг

Другие интересные материалы от Pro Baseball Insider:

<- См. Все бесплатные статьи с инструкциями по бейсболу

/ * Спецификация формата данных Khronos (версия 1.1) * / / * ** Авторские права (c) 2015 The Khronos Group Inc. ** ** Настоящим разрешение предоставляется бесплатно любому лицу, получившему ** копия этого программного обеспечения и / или связанных файлов документации ( ** «Материалы») для работы с Материалами без ограничений, в том числе ** без ограничения права на использование, копирование, изменение, объединение, публикацию, ** распространять, сублицензировать и / или продавать копии Материалов, а также ** разрешить лицам, которым предоставлены Материалы, сделать это, при условии ** следующие условия: ** ** Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены ** во всех копиях или существенных частях Материалов.** ** МАТЕРИАЛЫ ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ** ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ ** КОММЕРЧЕСКАЯ ЦЕННОСТЬ, ПРИГОДНОСТЬ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕЗАЩИТА ОТ ПРАВ. ** НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ** ПРЕТЕНЗИЯ, УБЫТКИ ИЛИ ДРУГАЯ ОТВЕТСТВЕННОСТЬ В ДЕЙСТВИИ ДОГОВОРА, ** ПРАВИЛА ИЛИ ИНАЧЕ, ВОЗНИКАЮЩАЯ ИЗ, ИЗ ИЛИ В СВЯЗИ С ** МАТЕРИАЛЫ ИЛИ ИСПОЛЬЗОВАНИЕ ИЛИ ДРУГИЕ СДЕЛКИ В МАТЕРИАЛАХ. * / / * Этот заголовок определяет структуру, которая может описывать макет изображения форматирует в памяти.Это означает, что формат данных прозрачен для приложение, и ожидается, что его следует использовать, когда макет определяется внешним по отношению к API. Многие API-интерфейсы Khronos намеренно сохраняйте внутреннюю компоновку изображений непрозрачной, чтобы разрешить проприетарные макеты и оптимизации. Эта структура не подходит для описания непрозрачные макеты. * / / * Мы придерживаемся стандартных конструкций C89 для простоты и переносимости. * / #ifndef _KHR_DATA_FORMAT_H_ #define _KHR_DATA_FORMAT_H_ / * ID поставщиков * / typedef enum _khr_df_vendorid_e { / * Стандартный дескриптор Khronos * / KHR_DF_VENDORID_KHRONOS = 0U, KHR_DF_VENDORID_MAX = 0xFFFFU } khr_df_vendorid_e; / * Типы дескрипторов * / typedef enum _khr_df_khr_descriptortype_e { / * Дескриптор Khronos по умолчанию * / KHR_DF_KHR_DESCRIPTORTYPE_BASICFORMAT = 0U, KHR_DF_KHR_DESCRIPTORTYPE_MAX = 0xFFFFU } khr_df_khr_descriptortype_e; / * Модель, в которой определено цветовое координатное пространство.Не требуется, чтобы в цветовом формате использовались все типы каналов, определенные в цветовой модели. * / typedef enum _khr_df_model_e { / * Не определена интерпретация цветовых каналов * / KHR_DF_MODEL_UNSPECIFIED = 0U, / * Основные цвета (красный, зеленый, синий) + альфа, глубина и трафарет * / KHR_DF_MODEL_RGBSDA = 1U, / * Цветовые различия (Y ‘, Cb, Cr) + альфа, глубина и трафарет * / KHR_DF_MODEL_YUVSDA = 2U, / * Цветовые различия (Y ‘, I, Q) + альфа, глубина и трафарет * / KHR_DF_MODEL_YIQSDA = 3U, / * Воспринимаемый цвет (CIE L * a * b *) + альфа, глубина и трафарет * / KHR_DF_MODEL_LABSDA = 4U, / * Субтрактивные цвета (голубой, пурпурный, желтый, черный) + альфа * / KHR_DF_MODEL_CMYKA = 5U, / * Нецветные координаты данных (X, Y, Z, W) * / KHR_DF_MODEL_XYZW = 6U, / * Оттенок, насыщенность, значение, угол оттенка на цветовом круге плюс альфа * / KHR_DF_MODEL_HSVA_ANG = 7U, / * Цветовой тон, насыщенность, яркость, угол оттенка на цветовом круге плюс альфа * / KHR_DF_MODEL_HSLA_ANG = 8U, / * Оттенок, насыщенность, значение, оттенок на цветном шестиугольнике плюс альфа * / KHR_DF_MODEL_HSVA_HEX = 7U, / * Оттенок, насыщенность, яркость, оттенок на цветном шестиугольнике плюс альфа * / KHR_DF_MODEL_HSLA_HEX = 8U, / * Примерная разница в цвете (яркость, оранжевый, зеленый) * / KHR_DF_MODEL_YCGCOA = 9U, / * Сжатые форматы начинаются с 128.* / / * Эти сжатые форматы обычно должны иметь один образец, расположен в позиции 0,0 блока текселя. Где несколько каналы используются для различения форматов, их следует рассчитывать. * / / * Сжатые форматы Direct3D (и S3) * / / * Обратите внимание, что предварительно умноженный статус записывается отдельно * / / * “Каналы” DXT1 – это RGB (0), Alpha (1) * / / * DXT1 / BC1 с одним каналом непрозрачен * / / * DXT1 / BC1 с указанным альфа-образцом прозрачен * / KHR_DF_MODEL_DXT1A = 128U, KHR_DF_MODEL_BC1A = 128U, / * DXT2 / DXT3 / BC2, с явным 4-битным альфа-каналом * / KHR_DF_MODEL_DXT2 = 129U, KHR_DF_MODEL_DXT3 = 129U, KHR_DF_MODEL_BC2 = 129U, / * DXT4 / DXT5 / BC3, с интерполированным альфа-каналом * / KHR_DF_MODEL_DXT4 = 130U, KHR_DF_MODEL_DXT5 = 130U, KHR_DF_MODEL_BC3 = 130U, / * BC4 – одноканальные интерполированные 8-битные данные * / / * (Вариация UNORM / SNORM записывается в данных канала) * / KHR_DF_MODEL_BC4 = 131U, / * BC5 – двухканальные интерполированные 8-битные данные * / / * (Вариация UNORM / SNORM записывается в данных канала) * / KHR_DF_MODEL_BC5 = 132U, / * BC6H – формат DX11 для 16-битных каналов с плавающей запятой * / KHR_DF_MODEL_BC6H = 133U, / * BC7 – формат DX11 * / KHR_DF_MODEL_BC7 = 134U, / * Остался пробел для будущего расширения рабочего стола * / / * Далее следуют мобильные сжатые форматы * / / * Формат ETC1 указывает, что формат должен быть декодируемым декодером, совместимым с ETC1, и не полагаться на функции ETC2 * / KHR_DF_MODEL_ETC1 = 160U, / * В формате ETC2 разрешено использовать кодировки ETC2 поверх базовая спецификация ETC1 * / / * Формат ETC2 имеет каналы «красный», «зеленый», «RGB» и «альфа», в которые должны быть указаны образцы * / / * Сквозную альфа-версию можно отличить от полной по размер плоскости в байтах, необходимый для блока текселя * / KHR_DF_MODEL_ETC2 = 161U, / * Адаптивное масштабируемое сжатие текстур * / / * ASTC HDR против LDR определяется флагом с плавающей запятой в канале * / / * Размер блока ASTC можно отличить по размеру блока текселя * / KHR_DF_MODEL_ASTC = 162U, / * Собственные форматы (PVRTC, ATITC и т. Д.) должен следовать за * / KHR_DF_MODEL_MAX = 0xFFU } khr_df_model_e; / * Определение названий каналов для каждой цветовой модели * / typedef enum _khr_df_model_channels_e { / * Неуказанный формат с номинальной нумерацией каналов * / KHR_DF_CHANNEL_UNSPECIFIED_0 = 0U, KHR_DF_CHANNEL_UNSPECIFIED_1 = 1U, KHR_DF_CHANNEL_UNSPECIFIED_2 = 2U, KHR_DF_CHANNEL_UNSPECIFIED_3 = 3U, KHR_DF_CHANNEL_UNSPECIFIED_4 = 4U, KHR_DF_CHANNEL_UNSPECIFIED_5 = 5U, KHR_DF_CHANNEL_UNSPECIFIED_6 = 6U, KHR_DF_CHANNEL_UNSPECIFIED_7 = 7U, KHR_DF_CHANNEL_UNSPECIFIED_8 = 8U, KHR_DF_CHANNEL_UNSPECIFIED_9 = 9U, KHR_DF_CHANNEL_UNSPECIFIED_10 = 10U, KHR_DF_CHANNEL_UNSPECIFIED_11 = 11U, KHR_DF_CHANNEL_UNSPECIFIED_12 = 12U, KHR_DF_CHANNEL_UNSPECIFIED_13 = 13U, KHR_DF_CHANNEL_UNSPECIFIED_14 = 14U, KHR_DF_CHANNEL_UNSPECIFIED_15 = 15U, / * MODEL_RGBSDA – красный, зеленый, синий, трафарет, глубина, альфа * / KHR_DF_CHANNEL_RGBSDA_RED = 0U, KHR_DF_CHANNEL_RGBSDA_R = 0U, KHR_DF_CHANNEL_RGBSDA_GREEN = 1U, KHR_DF_CHANNEL_RGBSDA_G = 1U, KHR_DF_CHANNEL_RGBSDA_BLUE = 2U, KHR_DF_CHANNEL_RGBSDA_B = 2U, KHR_DF_CHANNEL_RGBSDA_STENCIL = 13U, KHR_DF_CHANNEL_RGBSDA_S = 13U, KHR_DF_CHANNEL_RGBSDA_DEPTH = 14U, KHR_DF_CHANNEL_RGBSDA_D = 14U, KHR_DF_CHANNEL_RGBSDA_ALPHA = 15U, KHR_DF_CHANNEL_RGBSDA_A = 15U, / * MODEL_YUVSDA – яркость, Cb, Cr, трафарет, глубина, альфа * / KHR_DF_CHANNEL_YUVSDA_Y = 0U, KHR_DF_CHANNEL_YUVSDA_CB = 1U, KHR_DF_CHANNEL_YUVSDA_U = 1U, KHR_DF_CHANNEL_YUVSDA_CR = 2U, KHR_DF_CHANNEL_YUVSDA_V = 2U, KHR_DF_CHANNEL_YUVSDA_STENCIL = 13U, KHR_DF_CHANNEL_YUVSDA_S = 13U, KHR_DF_CHANNEL_YUVSDA_DEPTH = 14U, KHR_DF_CHANNEL_YUVSDA_D = 14U, KHR_DF_CHANNEL_YUVSDA_ALPHA = 15U, KHR_DF_CHANNEL_YUVSDA_A = 15U, / * MODEL_YIQSDA – яркость, синфазная, квадратура, трафарет, глубина, альфа * / KHR_DF_CHANNEL_YIQSDA_Y = 0U, KHR_DF_CHANNEL_YIQSDA_I = 1U, KHR_DF_CHANNEL_YIQSDA_Q = 2U, KHR_DF_CHANNEL_YIQSDA_STENCIL = 13U, KHR_DF_CHANNEL_YIQSDA_S = 13U, KHR_DF_CHANNEL_YIQSDA_DEPTH = 14U, KHR_DF_CHANNEL_YIQSDA_D = 14U, KHR_DF_CHANNEL_YIQSDA_ALPHA = 15U, KHR_DF_CHANNEL_YIQSDA_A = 15U, / * MODEL_LABSDA – CIELAB / L * a * b * яркость, красно-зеленый, сине-желтый, трафарет, глубина, альфа * / KHR_DF_CHANNEL_LABSDA_L = 0U, KHR_DF_CHANNEL_LABSDA_A = 1U, KHR_DF_CHANNEL_LABSDA_B = 2U, KHR_DF_CHANNEL_LABSDA_STENCIL = 13U, KHR_DF_CHANNEL_LABSDA_S = 13U, KHR_DF_CHANNEL_LABSDA_DEPTH = 14U, KHR_DF_CHANNEL_LABSDA_D = 14U, KHR_DF_CHANNEL_LABSDA_ALPHA = 15U, / * ПРИМЕЧАНИЕ: KHR_DF_CHANNEL_LABSDA_A не является синонимом альфа! * / / * MODEL_CMYKA – голубой, пурпурный, желтый, ключ / черный, альфа * / KHR_DF_CHANNEL_CMYKSDA_CYAN = 0U, KHR_DF_CHANNEL_CMYKSDA_C = 0U, KHR_DF_CHANNEL_CMYKSDA_MAGENTA = 1U, KHR_DF_CHANNEL_CMYKSDA_M = 1U, KHR_DF_CHANNEL_CMYKSDA_YELLOW = 2U, KHR_DF_CHANNEL_CMYKSDA_Y = 2U, KHR_DF_CHANNEL_CMYKSDA_KEY = 3U, KHR_DF_CHANNEL_CMYKSDA_BLACK = 3U, KHR_DF_CHANNEL_CMYKSDA_K = 3U, KHR_DF_CHANNEL_CMYKSDA_ALPHA = 15U, KHR_DF_CHANNEL_CMYKSDA_A = 15U, / * MODEL_XYZW – координаты x, y, z, w * / KHR_DF_CHANNEL_XYZW_X = 0U, KHR_DF_CHANNEL_XYZW_Y = 1U, KHR_DF_CHANNEL_XYZW_Z = 2U, KHR_DF_CHANNEL_XYZW_W = 3U, / * MODEL_HSVA_ANG – значение (яркость), насыщенность, оттенок, альфа, угловая проекция, коническое пространство * / KHR_DF_CHANNEL_HSVA_ANG_VALUE = 0U, KHR_DF_CHANNEL_HSVA_ANG_V = 0U, KHR_DF_CHANNEL_HSVA_ANG_SATURATION = 1U, KHR_DF_CHANNEL_HSVA_ANG_S = 1U, KHR_DF_CHANNEL_HSVA_ANG_HUE = 2U, KHR_DF_CHANNEL_HSVA_ANG_H = 2U, KHR_DF_CHANNEL_HSVA_ANG_ALPHA = 15U, KHR_DF_CHANNEL_HSVA_ANG_A = 15U, / * MODEL_HSLA_ANG – яркость (яркость), насыщенность, оттенок, альфа, угловая проекция, двойное коническое пространство * / KHR_DF_CHANNEL_HSLA_ANG_LIGHTNESS = 0U, KHR_DF_CHANNEL_HSLA_ANG_L = 0U, KHR_DF_CHANNEL_HSLA_ANG_SATURATION = 1U, KHR_DF_CHANNEL_HSLA_ANG_S = 1U, KHR_DF_CHANNEL_HSLA_ANG_HUE = 2U, KHR_DF_CHANNEL_HSLA_ANG_H = 2U, KHR_DF_CHANNEL_HSLA_ANG_ALPHA = 15U, KHR_DF_CHANNEL_HSLA_ANG_A = 15U, / * MODEL_HSVA_HEX – значение (яркость), насыщенность, оттенок, альфа, гексагональная проекция, коническое пространство * / KHR_DF_CHANNEL_HSVA_HEX_VALUE = 0U, KHR_DF_CHANNEL_HSVA_HEX_V = 0U, KHR_DF_CHANNEL_HSVA_HEX_SATURATION = 1U, KHR_DF_CHANNEL_HSVA_HEX_S = 1U, KHR_DF_CHANNEL_HSVA_HEX_HUE = 2U, KHR_DF_CHANNEL_HSVA_HEX_H = 2U, KHR_DF_CHANNEL_HSVA_HEX_ALPHA = 15U, KHR_DF_CHANNEL_HSVA_HEX_A = 15U, / * MODEL_HSLA_HEX – яркость (яркость), насыщенность, оттенок, альфа, гексагональная проекция, двойное коническое пространство * / KHR_DF_CHANNEL_HSLA_HEX_LIGHTNESS = 0U, KHR_DF_CHANNEL_HSLA_HEX_L = 0U, KHR_DF_CHANNEL_HSLA_HEX_SATURATION = 1U, KHR_DF_CHANNEL_HSLA_HEX_S = 1U, KHR_DF_CHANNEL_HSLA_HEX_HUE = 2U, KHR_DF_CHANNEL_HSLA_HEX_H = 2U, KHR_DF_CHANNEL_HSLA_HEX_ALPHA = 15U, KHR_DF_CHANNEL_HSLA_HEX_A = 15U, / * MODEL_YCGCOA – яркость, зеленая дельта, оранжевая дельта, альфа * / KHR_DF_CHANNEL_YCGCOA_Y = 0U, KHR_DF_CHANNEL_YCGCOA_CG = 1U, KHR_DF_CHANNEL_YCGCOA_CO = 2U, KHR_DF_CHANNEL_YCGCOA_ALPHA = 15U, KHR_DF_CHANNEL_YCGCOA_A = 15U, / * Сжатые форматы * / / * MODEL_DXT1A / MODEL_BC1A * / KHR_DF_CHANNEL_DXT1A_COLOR = 0U, KHR_DF_CHANNEL_BC1A_COLOR = 0U, KHR_DF_CHANNEL_DXT1A_ALPHAPRESENT = 1U, KHR_DF_CHANNEL_BC1A_ALPHAPRESENT = 1U, / * MODEL_DXT2 / 3 / MODEL_BC2 * / KHR_DF_CHANNEL_DXT2_COLOR = 0U, KHR_DF_CHANNEL_DXT3_COLOR = 0U, KHR_DF_CHANNEL_BC2_COLOR = 0U, KHR_DF_CHANNEL_DXT2_ALPHA = 15U, KHR_DF_CHANNEL_DXT3_ALPHA = 15U, KHR_DF_CHANNEL_BC2_ALPHA = 15U, / * MODEL_DXT4 / 5 / MODEL_BC3 * / KHR_DF_CHANNEL_DXT4_COLOR = 0U, KHR_DF_CHANNEL_DXT5_COLOR = 0U, KHR_DF_CHANNEL_BC3_COLOR = 0U, KHR_DF_CHANNEL_DXT4_ALPHA = 15U, KHR_DF_CHANNEL_DXT5_ALPHA = 15U, KHR_DF_CHANNEL_BC3_ALPHA = 15U, / * МОДЕЛЬ_BC4 * / KHR_DF_CHANNEL_BC4_DATA = 0U, / * МОДЕЛЬ_BC5 * / KHR_DF_CHANNEL_BC5_RED = 0U, KHR_DF_CHANNEL_BC5_R = 0U, KHR_DF_CHANNEL_BC5_GREEN = 1U, KHR_DF_CHANNEL_BC5_G = 1U, / * MODEL_BC6H * / KHR_DF_CHANNEL_BC6H_COLOR = 0U, / * MODEL_BC7 * / KHR_DF_CHANNEL_BC7_DATA = 0U, / * MODEL_ETC1 * / KHR_DF_CHANNEL_ETC1_DATA = 0U, KHR_DF_CHANNEL_ETC1_COLOR = 0U, / * MODEL_ETC2 * / KHR_DF_CHANNEL_ETC2_RED = 0U, KHR_DF_CHANNEL_ETC2_R = 0U, KHR_DF_CHANNEL_ETC2_GREEN = 1U, KHR_DF_CHANNEL_ETC2_G = 1U, KHR_DF_CHANNEL_ETC2_COLOR = 2U, KHR_DF_CHANNEL_ETC2_ALPHA = 15U, KHR_DF_CHANNEL_ETC2_A = 15U, / * MODEL_ASTC * / KHR_DF_CHANNEL_ASTC_DATA = 0U, / * Общие имена каналов, используемые в нескольких форматах * / KHR_DF_CHANNEL_COMMON_LUMA = 0U, KHR_DF_CHANNEL_COMMON_L = 0U, KHR_DF_CHANNEL_COMMON_STENCIL = 13U, KHR_DF_CHANNEL_COMMON_S = 13U, KHR_DF_CHANNEL_COMMON_DEPTH = 14U, KHR_DF_CHANNEL_COMMON_D = 14U, KHR_DF_CHANNEL_COMMON_ALPHA = 15U, KHR_DF_CHANNEL_COMMON_A = 15U } khr_df_model_channels_e; / * Определение основных цветов в цветовых координатах.Это неявно отвечает за определение преобразования. между цветовыми пространствами RGB и YUV. LAB и связанные модели абсолютного цвета должны использовать KHR_DF_PRIMARIES_CIEXYZ. * / typedef enum _khr_df_primaries_e { / * Не определены основные цвета * / KHR_DF_PRIMARIES_UNSPECIFIED = 0U, / * Основные цвета ITU-R BT.709 и sRGB * / KHR_DF_PRIMARIES_BT709 = 1U, / * Синоним для KHR_DF_PRIMARIES_BT709 * / KHR_DF_PRIMARIES_SRGB = 1U, / * Основные цвета ITU-R BT.601 (вариант EBU на 625 строк) * / KHR_DF_PRIMARIES_BT601_EBU = 2U, / * Основные цвета ITU-R BT.601 (вариант SMPTE C с 525 строками) * / KHR_DF_PRIMARIES_BT601_SMPTE = 3U, / * Основные цвета ITU-R BT.2020 * / KHR_DF_PRIMARIES_BT2020 = 4U, / * Теоретическое цветовое координатное пространство CIE * / KHR_DF_PRIMARIES_CIEXYZ = 5U, / * Основные цвета системы кодирования цветов Академии * / KHR_DF_PRIMARIES_ACES = 6U, KHR_DF_PRIMARIES_MAX = 0xFFU } khr_df_primaries_e; / * Определение функции преобразования оптического сигнала в цифровой (“гамма-коррекция”).Большинство передаточных функций не являются чистыми степенная функция, а также включает линейный элемент. LAB и связанные с ними представления абсолютного цвета должны использовать KHR_DF_TRANSFER_UNSPECIFIED. * / typedef enum _khr_df_transfer_e { / * Передаточная функция не определена * / KHR_DF_TRANSFER_UNSPECIFIED = 0U, / * Линейная передаточная функция (значение пропорционально интенсивности) * / KHR_DF_TRANSFER_LINEAR = 1U, / * Перцепционно-линейная передаточная функция sRGH (~ 2.4) * / KHR_DF_TRANSFER_SRGB = 2U, / * Перцепционно-линейная передаточная функция спецификаций ITU (~ 1 /.45) * / KHR_DF_TRANSFER_ITU = 3U, / * Линейная по восприятию гамма-функция NTSC (простая гамма 2.2) * / KHR_DF_TRANSFER_NTSC = 4U, / * Sony S-log, используемый видеокамерами Sony * / KHR_DF_TRANSFER_SLOG = 5U, / * Sony S-log 2, используемый видеокамерами Sony * / KHR_DF_TRANSFER_SLOG2 = 6U, KHR_DF_TRANSFER_MAX = 0xFFU } khr_df_transfer_e; typedef enum _khr_df_flags_e { KHR_DF_FLAG_ALPHA_STRAIGHT = 0U, KHR_DF_FLAG_ALPHA_PREMULTIPLIED = 1U } khr_df_flags_e; typedef enum _khr_df_sample_datatype_qualifiers_e { KHR_DF_SAMPLE_DATATYPE_LINEAR = 1U

DVP400-14U | Продукт

Обзор услуг Семейство DVP400:

• Профессиональный видеопроцессор со встроенной возможностью
o секций видеопроцессора
o матрица представления
o матрица маршрутизации
• Видеопроцессор для управления несколькими поверхностями видеостены путем отображения видеовходов, масштабированных до любого размера или положения
• Отображение в реальном времени входное видео независимо от положения и размера шкалы
• отображение окна входных сигналов на любой размер или координату по выходному кадру
• Модульное шасси разного размера высотой 14U для обслуживания небольших, средних и очень больших конфигураций
• Плата с широким набором функций набор для поддержки модульных конфигураций до 64×64
• Сигналы ввода-вывода 4K 30 Гц, обрабатывающие все стандартные разрешения и форматы
• Обработка цветовых пространств как RGB 8, YUV 4: 4: 4, YUV 4: 2: 2
• Управляемый HDCP как не-HDCP, 1.4, 2.0, 2.2, обработка как на входе, так и на выходе
• Различные форматы и разрешения входных сигналов, преобразованные в требуемый стандарт выходного сигнала
• Программируемые настраиваемые выходные разрешения для различных выходов
• Безграничное обрезание размера окна входных сигналов
• Масштабирование сигнала и масштабирование любого входного разрешения до любого выбранного выходного разрешения
• Отображение входной информации в реальном времени на выходах
• Плавное переключение 2 входных сигналов на выходы с нулевой задержкой для обеспечения немедленного изменения изображения без искажений без черные рамки
• Появление новых входов с программируемым интервалом
• Переход между двумя входными сигналами с программируемым интервалом
• Затухание сигналов при выключении с программируемым интервалом
• Отображение изображения в картинке для двух или четыре живых, движущихся входных видеосигнала на любом экране вывода
• Режим работы видеостены, создающий согласованные видеоэкраны с вводом в реальном времени видеодисплей
• Экранное меню (OSD) поверх любых окон входных сигналов, как определено установкой проекта
• Параметр предварительного просмотра, отображающий несколько входных сигналов в виде окон реального времени в удаленном веб-интерфейсе пользователя
• Обработка встроенных и аналоговые аудиосигналы на входе и выходе также
• Полностью независимое матричное переключение аудиосигнала для встроенных или отдельных аналоговых аудиосигналов
• Возможность иерархического назначения различных пользователей и прав доступа выбранным операторам
• Простой в использовании пользовательский интерфейс дистанционного управления через не зависящий от платформы веб-браузер для работы на платформах Windows, Linux, iOS, Android
• Универсальный пользовательский интерфейс управления компоновкой со сложной обработкой сценариев
• Управление несколькими согласованными поверхностями видеостен с визуализацией входного видео в реальном времени

Различные шасси для различных требований проекта

Ваш проект может быть размещен на правильном шасси высотой 14U, чтобы удовлетворить индивидуальные требования проекта.Надежная механика и логичный интерфейс гарантируют простоту установки и эксплуатации. Количество шасси:

Специальная конструкция, изготовление на заказ, изготовлено из стали для надежных ответственных проектов

Регулируемые вентиляторы с очень низким уровнем шума для длительной и стабильной работы

Тройной резервный источник питания с возможностью горячей замены для шасси высотой 14U

Конструкция рамы оптимизирована для лучшего охлаждения и простой замены платы

Немедленная удаленная проверка и контроль состояния устройства

Вы можете контролировать и визуально проверять состояние удаленного шасси с помощью удаленного пользовательского веб-интерфейса.Возможна непрерывная работа по контролю за вращением вентиляторов, внешними источниками питания, внутренними источниками питания и внутренней температурой плат / шасси. Состояние этих параметров постоянно отображается через удаленный пользовательский интерфейс, в то время как пользователь может подробно проверить всю информацию о состоянии. Статус этих параметров также сохраняется в специальных файлах журнала.

Силовые соединения с высоким уровнем резервирования

Шасси содержит внутренние блоки питания, поддерживающие все международные стандарты электроснабжения от 90 В до 265 В.Дополнительные второй или третий резервные блоки питания обеспечивают высокую надежность, поскольку они

  • Полное резервирование, распределение нагрузки системы между устройствами
  • Возможность горячей замены, поэтому их можно заменять во время полной работы
  • Предусмотрены 3 блока питания для шасси высотой 14U.
    Систему можно включать и выключать с помощью сетевого выключателя на передней панели шасси.

Передний светодиодный индикатор и кнопки для настройки и контроля первых шагов

Светодиод на передней панели отображает информацию о состоянии для настройки и управления.Внутри установки есть кнопки для навигации и управления для настройки базовой информации о конфигурации.

  • Настройка DHCP или фиксированного IP-адреса и дополнительных параметров LAN
  • Назначение сигнальных кнопок управления
  • Настройка параметров подключения сигналов RS232C
  • Настройки отображения экранного меню
  • Заводские настройки

Кнопки на передней панели для быстрого управления компоновкой

Есть набор кнопок для входного сигнала и отдельный набор для управления выходным сигналом.Они могут работать в нескольких целях:

  • Кнопки ввода могут выбрать определенный входной сигнал, который будет отображаться на определенном выходном канале, обозначенном кнопкой вывода. Это можно использовать для последовательного отображения сигналов, обычно для тестирования.
  • Пользователь может создавать макеты и назначать их кнопкам. В этом случае нажатие определенной кнопки довольно просто вызывает предварительно разработанный макет.

Отключение кнопки для предотвращения несанкционированного доступа
Функцию кнопки на передней панели можно отключить с помощью специальной настройки системы.В этом случае пользователь может предотвратить несанкционированные действия пользователя с лицевых панелей и тем самым повысить ответственность системы.

Простое подключение к миру с помощью интерфейсных разъемов
Продукты DVP400 содержат различные интерфейсы управления для простого местного или дистанционного управления
• 1 выходной разъем DVI для отображения на локальном мониторе для настройки и управления системой
• 4 разъема USB2.0 для обновления прошивки, сохранения / перезагрузки информации о конфигурации или
o 1 локальная мышь для управления системой
o 1 локальная клавиатура для управления системой
• 2 подключения LAN для подключения к сетям TCP / IP для использования для настройки и удаленного control
• 1 разъем RS-232C для обработки команд дистанционного управления

Удобное локальное управление блоком с помощью мыши, клавиатуры и локального монитора
Продукты DVP400 предоставляют возможность локального управления с помощью локально подключенных периферийных устройств.Полнофункциональный графический пользовательский интерфейс на локально подключенном мониторе обеспечивает вход пользователя в систему и управление компоновкой с помощью мыши и клавиатуры. Оператор, сидящий перед устройством, может управлять всеми операциями без подключения к локальной сети. Таким образом, безопасность системы может быть значительно повышена.

Модульная конструкция шасси для проектов разного масштаба
Модульное шасси может вмещать различные платы ввода и создавать индивидуальную конфигурацию, адаптированную к проекту.Пользователи могут создавать небольшие, средние или большие конфигурации, используя один и тот же набор плат и одну и ту же технологию.
• Шасси высотой 14U может работать с 16 входными платами
• Специально изготовленное шасси высотой 14U может обрабатывать 18 входных плат

Внешние преобразователи не требуются, так как все стандартные промышленные сигналы поддерживаются для простой интеграции.
Как универсальное решение, продукты DVP400 обрабатывают все стандартные входные сигналы с помощью прямого кабельного подключения. Таким образом, преобразование внешнего сигнала не требуется, все обрабатывается одним и тем же блоком DEXON.Платы ввода обычно обрабатывают 4 сигнала с прямыми разъемами и 4 аудиовхода базовой линии L, R как
• 4 сигнала HDMI 4K, 4 x аудио, с разрешением до 4K
• 4 сигнала DVI с разрешением до 1920×1200
• 4 сигнала HDBaseT с разъемами RJ45, 4 аудиосигнала, разрешение до 4K
• 4 x SDI, HD-SDI, 3GSDI, 4 x аудио
• 4 x универсальных входа для устаревших сигналов, таких как DVI, RGB, прогрессивный YUV, чересстрочный YUV , чересстрочное композитное видео, чересстрочное видео S-video, разрешение до 1920×1200
• 4 x HDMI для чересстрочных сигналов, 4 x аудио, разрешение до 1920×1080
• 16 композитных видеовходов, прогрессивная и чересстрочная развертка, 4 x аудио как NTSC, PAL , SECAM

Различное разрешение сигнала у вас под рукой
Входы поддерживают сигналы HDMI с разрешением до 4K30, от 640x 480 пикселей 60 Гц до FHD как 1920×1080 60 Гц или 1920×1200 60 Гц, UHD как 3840×2160 при 30 Гц или 4K как 4096×2160 при 30 Гц в прогрессивном режиме.

Различные форматы цвета сигнала у вас под рукой
Устройства DVP400 автоматически поддерживают различные цветовые пространства, такие как
• RGB 8
• YUV 4: 4: 4 или
• YUV 4: 2: 2

Универсальная обработка звука L, R на входных портах
4 разъема Phoenix обрабатывают аналоговые аудиосигналы базовой линии L, R. Аудиоразъемы имеют 2 роли в зависимости от настройки пользовательского интерфейса.
• Вход базовой линии, аналоговый аудиосигнал L, R для внутреннего матричного переключателя и выход для генерации звука.
• Выход аудиосигнала, деэмбедированного с соответствующего входа HDMI, HDBaseT или SDI. канал
Таким образом, внешняя обработка звука не требуется, так как также выполняется деэмбедирование, эмбедирование и обработка аналогового входного аудиосигнала.

Поддерживается большинство выходных сигналов отраслевых стандартов для простой интеграции.
В качестве универсального решения продукты DVP400 управляют всеми выходными сигналами отраслевого стандарта с прямым кабельным подключением. Таким образом, преобразование внешнего сигнала не требуется, все обрабатывается одним и тем же блоком DEXON. Выходные платы обычно обрабатывают 4 сигнала с прямыми разъемами
• 4 сигнала HDMI 4K, 4 x аудио, с разрешением до 4K, PIP2
• 2 сигнала HDMI 4K, 2 сигнальных зеркала HDBaseT с разъемами RJ45, 2 x аудио, вверх до разрешения 4K, PIP4
• 4 сигнала HDBaseT с разъемами RJ45, 4 x аудио, разрешение до 4K, PIP2
• 4 x SDI, HD-SDI, 3GSDI, 3 x BNC, 4 x аудио, PIP2

Различные разрешения выходного сигнала у вас под рукой
Выходы поддерживают сигналы HDMI с разрешением до 4K30, от 640x 480 пикселей 60 Гц до FHD как 1920×1080 60 Гц или 1920×1200 60 Гц, UHD как 3840×2160 при 30 Гц или 4K как 4096×2160 при 30 Гц в прогрессивном режиме.Существуют также специальные модели, поддерживающие чересстрочный выход HDMI.


Различные форматы цвета сигнала у вас под рукой
Устройства DVP400 имеют возможность устанавливать различные выходные цветовые пространства как
• RGB 8
• YUV 4: 4: 4 или
• YUV 4: 2: 2

Универсальная обработка звука на выходных портах
Выходные сигналы содержат эмбедированное аудио, где независимая аудиоматрица может назначить аудио любых входных каналов для эмбедирования.Кроме того, 4 разъема Phoenix обрабатывают базовые аналоговые выходные аудиосигналы L, R для прямого подключения к внешнему обрабатывающему оборудованию.

Концепция 3-в-1 для идеального решения различных задач
Название DIVIP – как новый класс в AV-индустрии – охватывает гибридные видеопроцессоры, которые могут удовлетворить все требования к рендерингу AV-проекта, офисного отдела и т.д. здание или даже завод.
Это беспрецедентное решение 3-в-1 объединяет различные функции в одном шасси.
• Видеопроцессор может управлять видеостенами с отображением в реальном времени и масштабированием входных сигналов в любое положение видеостены.
• Матрица представления предлагает увеличение и уменьшение масштаба, плавное переключение, переключение с перекрестным затуханием и рендеринг PIP.
• Матрица маршрутизации выполняет матричное переключение с любого входа на любой или несколько выходов без изменения разрешения

Новая концепция секций для обслуживания нескольких пользователей и услуг
Семейство DVP400 представляет новую концепцию секции.Каждая из секций может иметь назначенные входные сигналы для обработки, выходы для управления и пользователей с разными правами доступа. Иерархическая система прав пользователей обеспечивает пользователю доступ и управление к выбранным разделам, а значит, только к выбранным входам и выходам. Продукты мирового класса DVP400 обеспечивают бесплатную настройку для администратора до
• определение разделов и наименование их
• назначение определенных входных каналов
• назначение выбранного выходного канала
• определение режима работы как матрица представления, матрица маршрутизации или видеопроцессор
• назначение пользователей
• назначать разные права для каждого пользователя.
С помощью этих новых инструментов можно спроектировать и реализовать довольно сложные архитектуры и режимы работы.

Правильное количество входных и выходных сигналов, назначенных пользователям
Пользователи разных секций могут совместно использовать входные сигналы, но имеют отдельный набор выходных сигналов для управления. Номера каналов могут быть установлены один за другим, без каких-либо ограничений для сопоставления 4-канальной способности входных и выходных плат.

Обработка сигналов в реальном времени для идеального удовлетворения потребностей клиентов
Все операции изделия DVP400 выполняются в реальном времени.Таким образом, выходные сигналы отображаются в реальном времени с входов независимо от разрешения сигнала, масштабирования, PIP и количества контролируемых сигналов. Отсутствуют потери кадров, черные кадры или переходы

Неограниченное масштабирование входных сигналов на выходы
Устройства DVP400 содержат 2 или 4 механизма масштабирования выходных сигналов для каждого из выходных каналов. Операция масштабирования не имеет ограничений, поэтому возможно масштабирование от любого входного разрешения, например 640×480 или 1024×768, до любого выходного разрешения до 1920×1080, 3840×2160 или даже 4098×2160.Уменьшение масштаба от любого входного разрешения, например, 3840×2160, может быть выполнено до любого выходного разрешения, так как возможно 1280×720. Один из механизмов масштабирования служит для основного вывода, а другие поддерживают канал PIP. Операция масштабирования приводит к кристально чистому изображению, отображаемому в реальном времени без потери кадров.

ЭФФЕКТЫ ПРЕЗЕНТАЦИИ

Визуализация «Картинка в картинке» означает отображение 2, 4 и 8 входов по основному выходному каналу.Это второе окно может отображать любой из источников входного сигнала в любом положении и с любым масштабированием / размером по основному изображению. Поддерживаются кадрирование и произвольное позиционирование, а визуализация выполняется в реальном времени.

Эти видеопроцессоры DVP400 обеспечивают плавное переключение двух входов на один и тот же выход. Этот лучший в своем классе эффект обеспечивает идеальный переход сигналов, что означает отсутствие искажений и черных рамок. Практически это идеальный коммутатор с нулевой задержкой, поскольку изменение входного кадра A на вход B выполняется во время VSYNC, т.е.е. активный период сигнала вертикальной синхронизации. Эта операция выполняется сложными аппаратными устройствами FPGA.

Затухание означает, что видеоизображение откроется, постепенно выцветая на фоне. Фоном может быть однотонный фон или даже другое видеоизображение в реальном времени с любого видеовхода. Вы можете настроить временные рамки для своего приложения.

Fade-out означает, что видеоизображение медленно уходит на задний план. Фоном может быть сплошной цвет фона или даже другое активное видеоизображение с любого видеовхода.Вы можете настроить желаемое время для своего приложения.

Перекрестное затухание означает, что видеоизображение на входе A медленно переходит в видеоизображение B посредством плавного перехода. Конечно, эта операция выполняется в реальном времени.

Экранное меню поверх выходных сигналов (экранное меню)
Имеется встроенный информационный текст о текущих настройках выхода и входных соединениях. Этот информационный текст можно визуализировать на панели OSD (экранного меню).Здесь можно изменить настройки видимости панели OSD.
• Авто: информационная панель автоматически отображается при изменении настроек.
• Да: информационная панель отображается постоянно.
• Нет: информационная панель не отображается.
По умолчанию информационная панель отображается в верхнем левом углу каждого вывода на дисплей. Положение, размер, время, содержимое, цвет фона, цвет текста и выделенный цвет также можно указать на панели экранного меню.

Удаленный предварительный просмотр входных сигналов для полного управления системой
Графический пользовательский интерфейс имеет встроенную опцию для предварительного просмотра нескольких входных и выходных сигналов с размером штампа. Этот предварительный просмотр в реальном времени позволяет оператору непрерывно проверять правильность и содержание входного и выходного сигналов. Прекрасный шанс получить полный обзор того, что происходит в системе и в окружающей среде. Это удаленный предварительный просмотр, поэтому оператор может видеть удаленно без прямого доступа к каким-либо входным или выходным сигналам.

Удаленный предварительный просмотр содержимого видеостены для полного контроля
Графический интерфейс пользователя имеет встроенную опцию для предварительного просмотра видеостены. Этот предварительный просмотр в реальном времени позволяет постоянно контролировать работу видеостены для наблюдения со стороны оператора. Отличный шанс получить полный обзор того, что происходит и что отображается в данный момент. Это удаленный предварительный просмотр, поэтому оператор может видеть удаленно без прямого доступа к каким-либо выходным сигналам.

Профессиональная обработка HDCP
Продукты предлагают профессиональную обработку HDCP, поскольку поддерживают стандарты HDCP 1.4, 2.0 или 2.2 для идеальной интеграции боксов в сложные среды. Пользователь может настроить на входной стороне, чтобы отразить обработку
• Нет HDCP
• HDCP 1.4
• HDCP 1.4 или 2.0 или 2.2
Устройство поддерживает все стандарты HDCP на выходной стороне в зависимости от подключенного периферийного устройства. Все правила HDCP строго соблюдаются при отображении сигналов с другим стандартом HDCP.

Идеальная обработка EDID
Обработка EDID на выходе и входе была разработана для облегчения интеграции системы. Различные методы обработки EDID включают возможность разработки пользовательских EDID, которые будут представлены специальным источникам ввода.

Пользовательское выходное разрешение для светодиодных стен
Эти устройства поддерживают все стандартные выходные разрешения. Дополнительно мы предлагаем возможность указать собственное разрешение вывода. Пользовательский редактор времени вывода помогает создать новое время вывода, изменить созданное время или удалить одно из созданных таймингов.Функция Custom Output Timing расширяет список таймингов вывода на странице настроек вывода, если он соответствует возможностям карты вывода. Можно создать несколько настраиваемых таймингов, а также их можно использовать для нескольких выходных каналов.
Этот редактор предоставляет полный доступ к параметрам для создания настраиваемого времени вывода:
• Частота пикселей (единица измерения: МГц) – количество пикселей в секунду
• Ширина активной области (единица измерения: пиксели) – количество видимых пикселей на строку
• Интервал гашения по горизонтали (единица измерения: пиксели)
• Передняя панель H (единица измерения: пиксели)
• Ширина синхронизации по горизонтали (единица измерения: пиксели)
• Высота активной области (единица измерения: линии) – количество видимых линий
• Интервал V-гашения (единица измерения: линии)
• V-образная передняя панель (единица измерения: линии)
• Высота вертикальной синхронизации (единица измерения: линии)
• Полярность синхронизации (положительная или отрицательная)

Простое в использовании дистанционное управление с помощью графического пользовательского интерфейса
Устройствами DVP400 можно дистанционно управлять с помощью веб-браузера любой платформы.

Совместимость с пультом дистанционного управления:

Окна iOS Linux Android

Пользователь должен запустить браузер, ввести TCP / IP-адрес устройства DEXON. Теперь пользователь получает простой в использовании графический интерфейс, в котором простые щелчки мыши могут также управлять настройками и работой.

Поддержка местного языка
Графический интерфейс пользователя поддерживает пользователей с возможностью выбора местного языка для работы. Поддерживается множество вариантов на местном языке:


Различные права пользователей
Веб-интерфейс удаленного пользователя включает управление разными пользователями с разными правами.Существует учетная запись администратора, которая может определять других администраторов или пользователей с другими правами доступа и управления.

Операции в пользовательском интерфейсе видеопроцессора
Пользователь может выполнять операции управления устройством и компоновкой простым щелчком мыши. Интерфейс достаточно простой для понимания и поддерживает все функции удаленного управления устройством.

Опции обработки входного сигнала
Пользователь может получать ценную информацию о входных сигналах как
• статус входных сигналов один за другим
• статус HDCP
• отображение обнаруженного входного разрешения
• предварительный просмотр входного сигнала в реальном времени в размер печати

Также может быть выполнено полное управление входным сигналом, например,
• присвоение имени этому определенному входу
• настройка необходимого управления HDCP
• настройка пользовательского EDID
• управление входным звуком как назначение L, R аналогового звука определенному направить или деэмбедировать звук из сигнала HDMI и направить на аудиоразъем

Отображение входных видео по поверхности видеостены
Визуализация входных данных по поверхности видеостены может выполняться с помощью операций перетаскивания.Пользователи могут определить режим перетаскивания сигнала или изменить положение и размер окон щелчком мыши в любое время позже.

Независимая матрица аудиосигналов
Устройства содержат отдельную аудиоматрицу, которая может назначать аудиосигналы входного канала для определенных или нескольких выходов. Операция может выполняться кнопками, расположенными в области, подобной матрице.

Параметры состояния окон вывода
В специальной области отображается информация о состоянии каждого из окон видео на видеостене.Информация охватывает идентификатор окна видео, размер, положение для облегчения работы пользователя и выравнивания.

Страница конфигурации
Отдельная страница конфигурации может использоваться для управления каждой из настроек системы, такими как расположение выходных каналов, компенсация лицевой панели, обработка EDID, обработка HDCP, настройка пользовательского разрешения вывода.

Работа в автоматическом тестовом режиме
Большой набор различных тестовых шаблонов и расписаний может быть вызван и запущен в каждый из выходных каналов, где доступны статические или даже движущиеся тестовые шаблоны.Последовательность различных настроек с цветным изображением может быть сгенерирована одним щелчком мыши.

Управление компоновкой с помощью кнопок
Специальная область кнопок может использоваться для вызова предварительно разработанных схем компоновки видеостены. От 8 до 32 кнопок управления раскладкой можно сразу вспомнить заранее разработанные. Кнопки могут иметь собственное имя, цвет для активного и неактивного состояния, даже последовательное отображение макетов может быть настроено с помощью назначенного времени и последовательности шагов.

Операции внутри пользовательского интерфейса матричной графики
Пользователь может выполнять операции управления устройством и компоновкой простым щелчком мыши. Интерфейс достаточно простой для понимания и поддерживает все функции удаленного управления устройством.

Опции обработки входного сигнала
Пользователь может получать ценную информацию о входных сигналах как
• статус входных сигналов один за другим
• статус HDCP
• отображение обнаруженного разрешения входного сигнала
Также может быть выполнено полное управление входными сигналами , как
• присвоение имени этому определенному входу
• настройка необходимого управления HDCP
• настройка пользовательского EDID
• управление входным звуком как назначение L, R аналогового звука этому определенному каналу или удаление аудио из Сигнал HDMI и привод на аудиоразъем

Назначение входных и выходных сигналов
Назначение входных сигналов выходам может выполняться кнопками, расположенными в области, подобной матрице.Есть 3 независимых области кнопок для управления
• переключение определенных входных сигналов на определенный выход или на несколько выходов в качестве главного окна
• переключение второго входного сигнала на определенный или несколько выбранных выходов в качестве второго видео, отображаемого в Picture-in- Режим изображения
• переключение определенного аудиовхода на определенный или несколько аудиовыходов

Параметры состояния выходного сигнала
Порты вывода и отображаемые сигналы имеют область состояния, отражающую
• Назначение основного входного сигнала
• Назначение входного сигнала PIP
• Состояние HDCP
• Состояние звука

Управление параметрами выходного сигнала
Управление выходным сигналом обеспечивает полный контроль над следующими параметрами
• Разрешение выходного сигнала
• Обработка HDCP
• Обработка EDID
• Назначенный цвет фона
• Назначенное кадрирование
• Размещение внутри области разрешения вывода
• Назначенная компенсация лицевой панели
• Поддержка режима видеостены

Работа в автоматическом режиме тестирования

Большой набор различных тестовых шаблонов и расписаний может быть вызван и запущен для каждого из выходных каналов, где доступны статические или даже движущиеся тестовые шаблоны.Последовательность различных настроек с цветным изображением может быть сгенерирована одним щелчком мыши.

Управление раскладкой и назначение сигналов кнопками

Специальная область кнопок может использоваться для вызова предварительно разработанных шаблонов назначения сигналов. От 8 до 32 кнопок управления раскладкой могут мгновенно вызвать полную схему назначения системы. Кнопки могут иметь собственное имя, цвет для активного и неактивного состояния, даже последовательное отображение паттернов может быть настроено с помощью назначенного времени и последовательности шага.

Повышенная надежность системы за счет регистрации

Вы можете инициировать точную процедуру регистрации, которая сохраняет все параметры системы в файлы для последующего редактирования. Устройство имеет 6 уровней ведения журнала для сохранения важных данных о конфигурации и работе.

Сложные системные параметры
Умное управление этим устройством предлагает множество расширенных и сложных возможностей настройки параметров в назначенной области пользовательского интерфейса.
• Схема назначения входных и выходных сигналов может быть разработана с помощью отдельной страницы.
• Предустановки конфигурации системы для полного DIMAX могут быть определены и вызваны
• Параметры сети TCP / IP могут быть настроены для дистанционного управления
• RS232 параметры также могут быть установлены
• Могут быть определены пароли для администратора и пользователей
• Могут быть назначены различные права пользователя
• Установка текущей даты и времени
• Плавное переключение и управление различными эффектами затухания
• Загрузка.логотип png, который будет отображаться в окне пользовательского интерфейса
• Определение панели OSD
• Начало тестовых последовательностей для непрерывной работы
• Определение и запуск регистрации системных параметров
• Внутреннее состояние вентиляторов, температуры, напряжения питания
• Выполните сброс настроек до заводских. установить для всех системных параметров заводские значения по умолчанию

Удаленный контроль состояния устройства, страница информации
Полная информация о мониторинге оборудования собирается программной системой.Существует четыре типа данных:
• PS – Источник питания
• PWR – Уровни внутреннего напряжения
• FAN – Тахометр
• TEMP – Температура
Состояние этих параметров постоянно отображается на удаленном пользовательском интерфейсе, в то время как пользователь может проверить все подробная информация о состоянии. Статус этих параметров также сохраняется в специальных файлах журнала.

Внешняя клавиатура или работа с X-клавишами
Вы можете подключить стандартную клавиатуру или программируемую клавиатуру (X-клавиши) для вызова любой из раскладок.Пользователь может управлять работой устройства с помощью простых клавишных кнопок и отображать заранее разработанную раскладку по своему желанию.

ProX XS-19MIX14ULTHW 19 футляр микшера с верхним креплением 14U для 16-канального микшера + полка для музыкальных инструментов com Сумки и кейсы

ProX XS-19MIX14ULTHW 19 футляр микшера с верхним креплением 14U для 16-канального микшера + полка

ProX XS-19MIX14ULTHW 19 ‘футляр микшера с верхним креплением 14U для 16-канального микшера + полка: музыкальные инструменты. Купить 19-дюймовый корпус микшера ProX XS-19MIX14ULTHW с верхним креплением 14U для 16-канального микшера + полка: микшеры – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.ProX XS-19MIX14ULTHW 19-дюймовый корпус микшера с верхним креплением 14U для 16-канального микшера + полка。 ProX XS-19MIX14ULTHW 19-дюймовый корпус микшера с верхним креплением 14U для 16-канального микшера + полка. ATA 300. Наклон 13U для самых популярных микшеров. Утопленные ручки с пружинным действием. Легкая фиксация и язычок. Тяжелые и мощные стальные шариковые уголки. Резиновые ножки и защелки промышленной прочности, закрывающиеся на висячий замок. Двойные анкерные заклепки. Серия Signature Ламинированная фанера. Утопленные защелки с поворотным замком-бабочкой. Отверстие для кабеля со съемной крышкой с эмблемой.Выдвижная полка для ноутбука。 Размеры продукта (Д x Ш x В): 26,5 x 21,5 x 17 дюймов. Вес продукта: 46,40 фунта. Транспортные габариты (Д x Г x В): 28 дюймов x 20 дюймов x 23 дюйма. Вес доставки: 54 фунта .. От основания до пика :. Спереди: 19 дюймов. Сзади: 16 дюймов. Наклонный размер: 14U, 24 дюйма. Размер полки для ноутбука: 20 дюймов на 12,5 дюймов。 Этот универсальный футляр подходит для любого микшера шириной 19 дюймов и глубиной 22,75 дюйма или меньше (до 13U), например:. Allen & Heath. Qu-16. WZ162 MixWizard WZ4 16: 2. ZED-16FX. ZED-18. Behringer. X32 PRODUCER.Soundcraft Si Expression 1. Soundcraft Si Performer 1. Yamaha. MGP16X. LS9-16. 01V96i. MG20XU. MG16XU. MG20. MG16. MG206C-USB. MG166CX-USB. MG166C-USB. И многое другое! 。 Описание: Этот 19-дюймовый стоечный корпус Slant ATA 300 размером 14U идеально подходит для мобильного звукорежиссера. Если вам нужна защита ваших инвестиций, не ищите дальше. Отлично подходит для 16-канальных микшеров! Выдвижная полка для ноутбука экономит место на столе и обеспечивает лучший доступ ко всему вашему оборудованию. Съемная крышка доступа к кабелю позволяет запереть футляр, не отключая оборудование, и придает аккуратный вид.Ламинированная фанера серии Premium гарантирует лучшую защиту и душевное спокойствие. Поставляется с крепежными деталями.。。。







ProX XS-19MIX14ULTHW 19 Корпус микшера с верхним креплением 14U для 16-канального микшера + полка

AS3 Красный Полиэстер Молотки серии Greig Ashurst Artist, модель PS144TLPR Protec 4/4 Скрипка дорожный светильник Футляр для скрипки PRO PAC фиолетовый. Черный лук и 2 набора струн Merano MC150SST Жесткий футляр для виолончели размера 4/4 с сумкой, одной прокладкой отверстия для барабана и винтами.4/4, Coffee Violin Bow Потрясающий смычок из углеродного волокна для скрипок. Дополнительный мостик и струны Полноразмерный Kinglos 4/4 Butterfly Flower Coloured Комплект для скрипки из цельного дерева и канифоли NHS3001 Лук, закаленный пластик Гайка для укулеле с прорезями 1-3 / 8 цвета слоновой кости. SKY Brand New 4/4 полноразмерный набор деталей для скрипки из дерева джуджуба Резной узор дракона 7 шт, флейта, ключ C Концертная флейта с 17 отверстиями Открытые / закрытые поры с тканевыми перчатками для чистки Мини-футляр для хранения отвертки Сумка для переноски, синий фиолетовый узор CLOUDMUSIC Красочный гавайский жаккард Тканый J-образный крючок на ремешке для укулеле Ремень для укулеле для концертной тенор-сопрано для укулеле.Подходит для FOM Скрипка / альт Деревянная опора для плеча Резиновые ножки Металлический винт Черный, белая / синяя отделка Nuvo N310RDBL Descant Soprano Recorder, 9192002806 Сумка для акустической гитары Fender, набор струн для альта с кристаллами Corelli 16 1/2 размера, полный, Candy Apple Red Yamaha TRBX304 CAR -KIT-1 Комплект электрической бас-гитары с жестким футляром ChromaCast и аксессуарами, настроечным ключом с L-образной рукояткой для цитр и арф с резьбовыми штифтами. Мундштук для саксофона Профессиональный позолоченный мундштук для ментального альт-саксофона Аксессуары для саксофона с колпачками для альт-саксофона, Harmony HC10MIXLT Flight DJ Ноутбук Glide 10 Чехол для микшера American Audio 10MXR.


Перчатки для софтбола какого размера мне нужны?

Все, что вам нужно для игры в софтбол, – это очень простое снаряжение, но вам определенно понадобится перчатка. Чтобы вы не повредили руку при захвате лески или хард-заземлителя, перчатки для софтбола подходят для рук разного размера и могут использоваться в различных полевых условиях. Итак, вы, возможно, уже задавали себе вопрос: Перчатки для софтбола какого размера мне нужны? Размер перчатки, которую вам нужно получить, является прямым результатом того, в какой позиции вы (или ваш ребенок) собираетесь играть.

Catcher

В перчатках этого типа для софтбола нет каналов для индивидуального ввода пальцев. Он имеет толстую и тяжелую набивку на ладонях и общее усиление, чтобы смягчить постоянные удары питчера в течение всей игры. Если вы ловите огненные шары питчера в постоянном темпе, через некоторое время у вас начинает болеть рука, поэтому софтбольная перчатка кетчера идеально подходит для этого.

Infield

Этот тип перчаток для софтбола имеет пять отдельных пальцев и глубокий карман для быстрой ловли больших мячей.Они бывают молодежных размеров от 9 до 10 дюймов и взрослых от 10,5 до 11,5 дюймов.

Первая база

Как и в перчатке ловца, этот тип перчаток также не имеет каналов для пальцев. Напротив, первая базовая перчатка имеет гораздо более тонкую набивку и дополнительную длину для ловли бросков внутри поля. В нем также есть неглубокий карман, который позволяет быстро извлечь мяч.

Вторая база

Второму игроку с низов нужна перчатка меньшего размера, чтобы быстро перейти от ловли к броскам.

Третья база

Этим игрокам требуются перчатки большего размера, чтобы легче ловить быстрые удары в «горячий угол».

Шортстоп

Эти игроки оказываются где-то посередине и часто нуждаются в перчатках ни большого, ни маленького размера, чтобы иметь возможность обрабатывать наземные мячи и делать быстрые броски. Аналогичные характеристики применимы как к софтбольным, так и к бейсбольным перчаткам, главное отличие состоит в том, что софтбольные перчатки обычно на определенную степень длиннее и имеют более глубокие карманы, чтобы соответствовать большему размеру софтбола.У перчаток такая простая функция – они просто ловят мяч. Но то, как они построены, в значительной степени влияет на вашу производительность и качество вашей игры.

Не знаю!

Если вы не уверены в том, на какой позиции собираетесь играть, или, возможно, ожидаете, что станете игроком Utility или roving , вероятно, лучше всего использовать универсальную универсальную перчатку, а не слишком специализированную. (как перчатка ловца или первая базовая рукавица). Средняя перчатка приусадебного участка подойдет; некоторые перчатки даже продаются как универсальные перчатки, которые могут использоваться как инфилдерами, так и аутфилдерами.

Итак, какого размера перчатка для софтбола мне нужна?

При выборе перчатки следует также учитывать положение и возраст игрока. Есть перчатки молодежного размера для более молодых игроков, которые они лучше контролируют. Следовательно, покупка большой перчатки, в которую они вырастут, на самом деле не помогает развить навыки игры и даже может привести к травме. Как обсуждалось выше, полевым игрокам нужны перчатки большего размера с более глубокими карманами для ловли мяча в полете, тогда как игрокам на полях нужны противоположные – перчатки меньшего размера с более мелкими карманами – для большего контроля и более быстрых бросков.Для игроков в софтбол в возрасте 6 лет и младше для всех положений подойдет перчатка размером от 9 до 10 дюймов ; перчатка размером от 10 до 11,5 идеально подходит для возраста от 7 до 9 лет , а также для всех положений. Для игроков от 10 до 14 лет , инфилдеров могут соответствовать от 11,5 до 12,5 , а аутфилдеров могут выбрать от 12 до 13 . Для игроков 15 и старше , инфилдеры могут соответствовать от 12 до 13 , а аутфилдеры могут использовать 12.С 5 по 14 . Вы можете обратиться к таблице размеров ниже, чтобы узнать точные требования по возрасту и положению.

Двухэлементные зонды для термопар с разъемами стандартного размера

Термопара
Сплав 		Диаметр оболочки.
мм (дюймы) 		Заземленный
Соединение 		Незаземленное
Соединение 		Открытое соединение
Соединение
Соединение
IRON-CONSTANTAN
Оболочка из инконеля 1		.5 (1/16 дюйма)
3,0 (1/8 дюйма)
4,5 (3/16 дюйма)
6,0 (1/4 дюйма)		 ICIN-116G-12-DUAL
ICIN-18G-12-DUAL
ICIN -316G-12-DUAL
ICIN-14G-12-DUAL		 ICIN-116U-12-DUAL
ICIN-18U-12-DUAL
ICIN-316U-12-DUAL
ICIN-14U-12-DUAL		 ICIN -116E-12-DUAL
ICIN-18E-12-DUAL
ICIN-316E-12-DUAL
ICIN-14E-12-DUAL
J
IRON-CONSTANTAN
Оболочка из нержавеющей стали 304		 1,5 (1 / 16 дюймов)
3,0 (1/8 дюйма)
4.5 (3/16 дюйма)
6,0 (1/4 дюйма)		 ICSS-116G-12-DUAL
ICSS-18G-12-DUAL
ICSS-316G-12-DUAL
ICSS-14G-12-DUAL		 ICSS-116U-12-DUAL
ICSS-18U-12-DUAL
ICSS-316U-12-DUAL
ICSS-14U-12-DUAL		 ICSS-116E-12-DUAL
ICSS-18E-12-DUAL
ICSS -316E-12-DUAL
ICSS-14E-12-DUAL
K
CHROMEGA ™ -ALOMEGA ™
Оболочка из инконеля		 1,5 (1/16 дюйма)
3,0 (1/8 дюйма)
4,5 ( 3/16 дюйма)
6,0 (1/4 дюйма)		 CAIN-116G-12-DUAL
CAIN-18G-12-DUAL
CAIN-316G-12-DUAL
CAIN-14G-12-DUAL		 CAIN- 116U-12-DUAL
CAIN-18U-12-DUAL
CAIN-316U-12-DUAL
CAIN-14U-12-DUAL		 CAIN-116E-12-DUAL
CAIN-18E-12-DUAL
CAIN-316E -12-DUAL
CAIN-14E-12-DUAL
K
CHROMEGA ™ -ALOMEGA ™
Оболочка из нержавеющей стали 304		 1.5 (1/16 дюйма)
3,0 (1/8 дюйма)
4,5 (3/16 дюйма)
6,0 (1/4 дюйма)		 CASS-116G-12-DUAL
CASS-18G-12-DUAL
CASS -316G-12-DUAL
CASS-14G-12-DUAL		 CASS-116U-12-DUAL
CASS-18U-12-DUAL
CASS-316U-12-DUAL
CASS-14U-12-DUAL		 CASS -116E-12-DUAL
CASS-18E-12-DUAL
CASS-316E-12-DUAL
CASS-14E-12-DUAL
E
CHROMEGA ™ -CONSTANTAN
Оболочка из инконеля (1		 1,5 / 16 дюймов)
3,0 (1/8 дюйма)
4.5 (3/16 дюйма)
6,0 (1/4 дюйма)		 CXIN-116G-12-DUAL
CXIN-18G-12-DUAL
CXIN-316G-12-DUAL
CXIN-14G-12-DUAL		 CXIN-116U-12-DUAL
CXIN-18U-12-DUAL
CXIN-316U-12-DUAL
CXIN-14U-12-DUAL		 CXIN-116E-12-DUAL
CXIN-18E-12-DUAL
CXIN -316E-12-DUAL
CXIN-14E-12-DUAL
E
CHROMEGA ™ -CONSTANTAN
Оболочка из нержавеющей стали 304		 1,5 (1/16 дюйма)
3,0 (1/8 дюйма)
4,5 ( 3/16 дюйма)
6,0 (1/4 дюйма)		 CXSS-116G-12-DUAL
CXSS-18G-12-DUAL
CXSS-316G-12-DUAL
CXSS-14G-12-DUAL		 CXSS- 116U-12-DUAL
CXSS-18U-12-DUAL
CXSS-316U-12-DUAL
CXSS-14U-12-DUAL		 CXSS-116E-12-DUAL
CXSS-18E-12-DUAL
CXSS-316E -12-DUAL
CXSS-14E-12-DUAL
T
COPPER-CONSTANTAN
Оболочка из инконеля		 1.5 (1/16 дюйма)
3,0 (1/8 дюйма)
4,5 (3/16 дюйма)
6,0 (1/4 дюйма)		 CPIN-116G-12-DUAL
CPIN-18G-12-DUAL
CPIN -316G-12-DUAL
CPIN-14G-12-DUAL		 CPIN-116U-12-DUAL
CPIN-18U-12-DUAL
CPIN-316U-12-DUAL
CPIN-14U-12-DUAL		 CPIN -116E-12-DUAL
CPIN-18E-12-DUAL
CPIN-316E-12-DUAL
CPIN-14E-12-DUAL
T
COPPER-CONSTANTAN
Оболочка из нержавеющей стали 304		 1,5 (1 / 16 дюймов)
3,0 (1/8 дюйма)
4.5 (3/16 дюйма)
6,0 (1/4 дюйма)		 CPSS-116G-12-DUAL
CPSS-18G-12-DUAL
CPSS-316G-12-DUAL
CPSS-14G-12-DUAL		 CPSS-116U-12-DUAL
CPSS-18U-12-DUAL
CPSS-316U-12-DUAL
CPSS-14U-12-DUAL		 CPSS-116E-12-DUAL
CPSS-18E-12-DUAL
CPSS -316E-12-DUAL
CPSS-14E-12-DUAL

Зонды для термопар с литыми разъемами стандартного размера

Сплав / ANSI
Цветовой код 		Оболочка диаметром
дюймы 		Модель №
Длина 12 дюймов 		Модель №
Длина 18 дюймов 		Модель №
Длина 24 дюйма
J
Железо-константан
Инконель Оболочка		 1/16
1/8
3/16
1/4		 JQIN-116 (*) – 12
JQIN-18 (*) – 12
JQIN-316 (*) – 12
JQIN-14 ( *) – 12		 JQIN-116 (*) – 18
JQIN-18 (*) – 18
JQIN-316 (*) – 18
JQIN-14 (*) – 18		 JQIN-116 (*) – 24
JQIN-18 (*) – 24
JQIN-316 (*) – 24
JQIN-14 (*) – 24
J
Железо-константан
Оболочка из нержавеющей стали 304		 1/16
1 / 8
3/16
1/4		 JQSS-116 (*) – 12
JQSS-18 (*) – 12
JQSS-316 (*) – 12
JQSS-14 (*) – 12		 JQSS -116 (*) – 18
JQSS-18 (*) – 18
JQSS-316 (*) – 18
JQSS-14 (*) – 18		 JQSS-116 (*) – 24
JQSS-18 (* ) -24
JQSS-316 (*) – 24
JQSS-14 (*) – 24
K
CHROMEGA ™ -ALOMEGA ™
Оболочка из инконеля		 1/16
1/8
3/16
1 / 4		 KQIN-116 (*) – 12
KQIN-18 (*) – 12
KQIN-316 (*) – 12
KQIN-14 (*) – 12		 KQIN-116 (*) – 18
KQIN -18 (*) – 18
KQIN-316 (*) – 18
KQIN-14 (*) – 18		 KQIN-116 (*) – 24
KQIN-18 (*) – 24
KQIN-316 (* ) -24
KQIN-14 (*) – 24
K
CHROMEGA ™ – ALOMEGA ™
Оболочка из нержавеющей стали 304		 1/16
1/8
3/16
1/4		 KQSS- 116 (*) – 12
KQSS-18 (*) – 12
KQSS-316 (*) – 12
KQSS-14 (*) – 12		 KQSS-116 (*) – 18
KQSS-18 (*) -18
KQSS-316 (*) – 18
KQSS-14 (*) – 18		 KQSS-116 (*) – 24
KQSS-18 (*) – 24
KQSS-316 (*) – 24
KQSS -14 (*) – 24
K
CHROMEGA ™ -ALOMEGA ™
Super OMEGACLAD ™ XL 901 49 Оболочка		 1/16
1/8
3/16
1/4		 KQXL-116 (*) – 12
KQXL-18 (*) – 12
KQXL-316 (*) – 12
KQXL- 14 (*) – 12		 KQXL-116 (*) – 18
KQXL-18 (*) – 18
KQXL-316 (*) – 18
KQXL-14 (*) – 18		 KQXL-116 (* ) -24
KQXL-18 (*) – 24
KQXL-316 (*) – 24
KQXL-14 (*) – 24
N
OMEGA-P ™ -OMEGA-N ™
Super OMEGACLAD ™ XL
Оболочка		 1/16
1/8
3/16
1/4		 NQXL-116 (*) – 12
NQXL-18 (*) – 12
NQXL-316 (*) – 12
NQXL-14 (*) – 12		 NQXL-116 (*) – 18
NQXL-18 (*) – 18
NQXL-316 (*) – 18
NQXL-14 (*) – 18		 NQXL-116 (*) – 24
NQXL-18 (*) – 24
NQXL-316 (*) – 24
NQXL-14 (*) – 24
E
CHROMEGA ™ – Constantan
Оболочка из инконеля		 1 / 16
1/8
3/16
1/4		 EQIN-116 (*) – 12
EQIN-18 (*) – 12
EQIN-316 (*) – 12
EQIN-14 (*) – 12		 EQIN-116 (*) – 18
EQIN-18 (*) – 18
EQIN-316 (*) – 18
EQIN-14 ( *) – 18		 EQIN-116 (*) – 24
EQIN-18 (*) – 24
EQIN-316 (*) – 24
EQIN-14 (*) – 24
E
CHROMEGA ™ – Constantan
Оболочка из нержавеющей стали 304		 1/16
1/8
3/16
1/4		 EQSS-116 (*) – 12
EQSS-18 (*) – 12
EQSS-316 (*) -12
EQSS-14 (*) – 12		 EQSS-116 (*) – 18
EQSS-18 (*) – 18
EQSS-316 (*) – 18
EQSS-14 (*) – 18		 EQSS-116 (*) – 24
EQSS-18 (*) – 24
EQSS-316 (*) – 24
EQSS-14 (*) – 24
T
Медь-константан
Инконель Оболочка		 1/16
1/8
3/16
1/4		 TQIN-116 (*) – 12
TQIN-18 (*) – 12
TQIN-316 (*) – 12
TQIN-14 (* ) -12		 TQIN-116 (*) – 18
TQIN-18 (*) – 18
TQIN-316 (*) – 18
TQIN-14 (*) – 18		 TQIN-116 (*) – 24
TQIN-18 (*) – 24
TQIN-316 (*) – 24
TQIN-14 (*) – 24
T
Медь-константан
нержавеющая сталь 304 Оболочка		 1/16
1/8
3/16
1/4		 TQSS-116 (*) – 12
TQSS-18 (*) – 12
TQSS-316 (*) – 12
TQSS-14 (*) – 12		 TQSS-116 (*) – 18
TQSS-18 (*) – 18
TQSS-316 (*) – 18
TQSS-14 (*) – 18		 TQSS-116 (*) -24
TQSS-18 (*) – 24
TQSS-316 (*) – 24
TQSS-14 (*) – 24
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
