Горячекатаный швеллер и швеллер гнутый отличия?
Швеллер относится к группе фасонного проката. Он имеет П-образный профиль. Этот вид металлопроката входит в число основных конструктивных материалов для промышленности и строительства. Его используют для изготовления высоконагруженных строительных конструкций и самой разнообразной промышленной продукции: например, рам грузовых автомобилей, вагонов. Промышленность производит швеллер гнутый или горячекатаный, что обеспечивает потребителям широкий выбор наиболее подходящего для своих целей проката.
Швеллер: виды и особенности

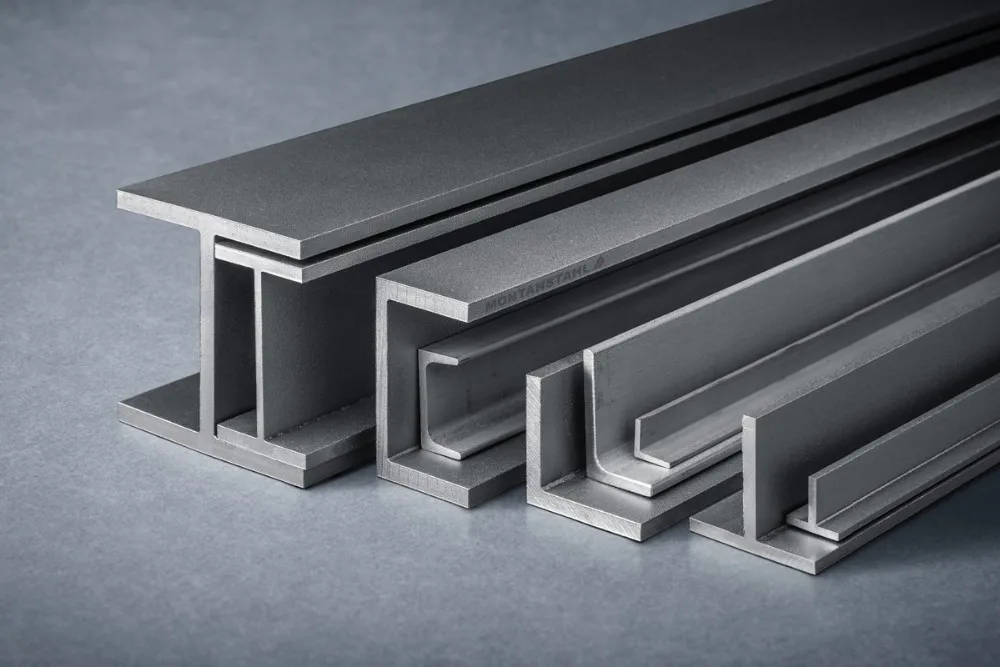

Фасонный прокат включает следующие группы продукции: уголок, швеллер, рельсы, двутавровые балки и ряд других специальных профилей. Среди них только первые два вида могут изготавливаться по технологии горячей прокатки и гнутья. Все остальные группы фасонного проката – это горячекатаная продукция. Различия горячекатаного и гнутого швеллера заложены в способах их производства и сортаменте готовых изделий.
В соответствии с действующими нормативными документами швеллеры подразделяются на следующие виды:
- горячекатаные равнополочные швеллеры серий У, П, Э, Л и С по ГОСТ 8240-97;
- гнутые равнополочные швеллеры по ГОСТ 8278-83;
- гнутые неравнополочные швеллеры по ГОСТ 8281-80.
Соответственно, обычный швеллер и швеллер гнутый имеют отличия, но у них намного больше общего, поэтому в большинстве сфер использования они являются полностью взаимозаменяемыми материалами.
Чем швеллер гнутый отличается от горячекатаного?
Присутствие на рынке разных видов однотипного металлопроката у многих потребителей вызывает вопросы; в частности, их интересует, в чём отличие гнутых и горячекатаных швеллеров. Ответ на этот вопрос мы дадим в трёх аспектах, которые касаются внешнего вида, способа производства и сортамента этого металлопроката. Наиболее существенные различия мы свели в следующую таблицу:
Показатель | Горячекатаный швеллер | Гнутый швеллер |
Толщина стенки и полок | У
г/к швеллеров она разная (полки всегда толще). | У гнутых изделий она одинакова по всему сечению швеллера. |
Форма рёбер | Чётко прямоугольная | Округлая |
Диапазон типоразмеров, который определяется по высоте стенки | По номеру, каждая единица которого равна 10 мм серии У, П и Э – 5–40 серия Л – 12–30 серия С – 8–30 | По высоте стенки в мм для равнополочных швеллеров – 25–410 для неравнополочных швеллеров – 32–300 |
Диапазон ширины полок | Серии У, П и Э – 32–115 мм серия Л – 30–65 серия С – 45–100 Для каждого типоразмера швеллера за редкими исключениями существует единственный вариант ширины полок | 26–160 мм для равнополочных швеллеров 12–90
по меньшей полке и 22–180 по большей полке для неравнополочных изделий. Для каждого типоразмера гнутых швеллеров наличие нескольких вариантов ширины полок является правилом. |
Структура металла | Однородная по всему телу швеллера | Нарушенная по линиям гибки, что негативно сказывается на прочности изделия |
Швеллер горячекатаный и гнутый: внешние и производственные отличия

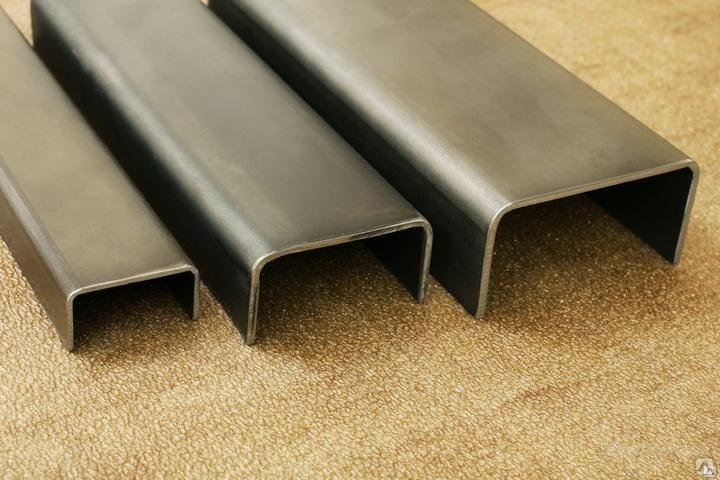

По внешнему виду их легко различить по форме рёбер. Максимальное внешнее сходство с гнутыми изделиями имеет горячекатаный прокат с параллельными гранями полок серий Л и С. Однако в отличие от обычного гнутый швеллер имеет более широкий сортамент, что обеспечивает потребителям металлопроката разнообразие выбора. Теперь перейдём к ответу на поставленный вопрос с точки зрения производства обоих видов проката.
Производство гнутого и горячекатаного швеллера
Горячекатаный швеллер изготавливается путём прохождения разогретой заготовки через клети прокатного стана до получения продукции необходимого типоразмера с заданной толщиной стенки и полок.

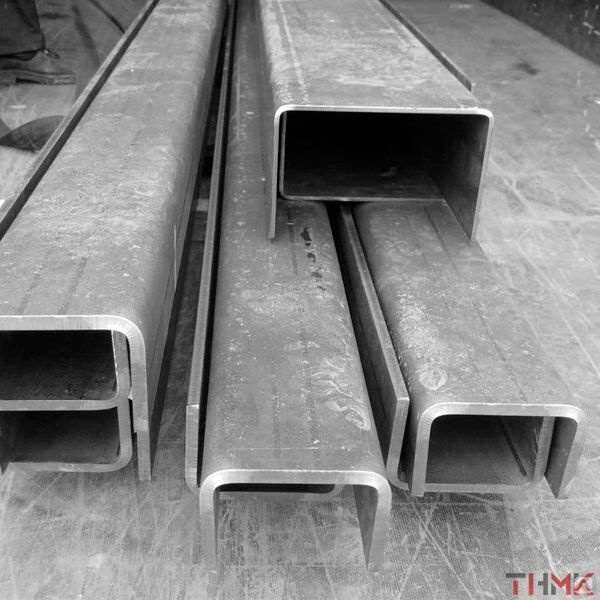

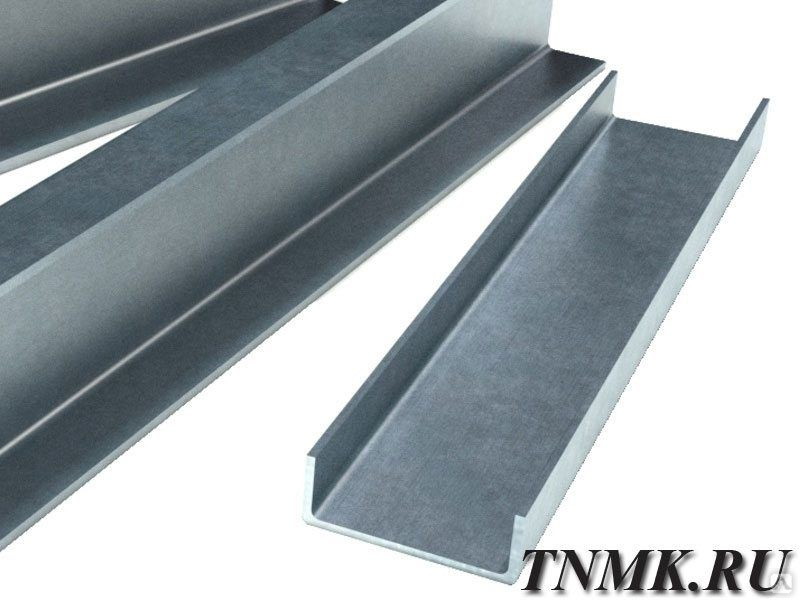

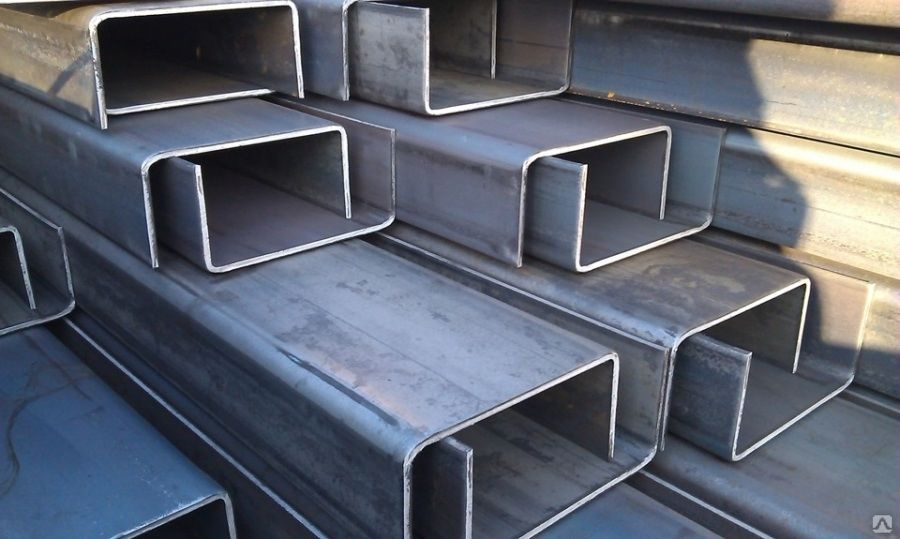

Гнутый швеллер изготавливают на профилегибочных станах из штрипса. Штрипсом называют заготовки из холоднокатаного и горячекатаного листа, который режут на полосы требуемой ширины. Она должна быть достаточной для гнутья изделия с заданной высотой стенки и шириной полок.
Оба вида проката выполняют из одинаковых марок стали, поэтому различия между ними в основном обусловлены способами их производства. Например, технология гнутья позволяет изготавливать швеллер мелкого сортамента – меньше № 5, то есть со стенкой высотой менее 50 мм. Кроме того, сортамент гнутых равнополочных швеллеров намного больше, чем горячекатаных изделий, даже при объединении всех серий в одну. Это обеспечивает потребителям оптимальный выбор швеллеров по их характеристикам.
Столь большая разница в сортаменте гнутых и горячекатаных швеллеров обусловлена тем, что производство проката по традиционным технологиям на порядок сложнее. Для перехода на новый типоразмер г/к изделий необходима серьёзная переналадка прокатного оборудования.
Для изготовления другого типоразмера гнутых швеллеров достаточно поменять ширину заготовки и выполнить минимальные настройки профилегибочного стана. Поэтому гнутый металлопрокат дешевле своих горячекатаных аналогов.
Свойства гнутых и горячекатаных швеллеров
Швеллеры предназначены для изготовления несущих конструкций, поэтому главной их характеристикой является прочность на изгиб (стойкость к вертикальным нагрузкам). Сравнивать свойства обоих видов швеллеров «в лоб» не получится, поскольку во всём их сортаменте нет одинаковых изделий по толщине стенок и полок. Для иллюстрации этого факта приведём пример сравнения горячекатаного швеллера № 5Э и равнополочных гнутых изделий высотой 50 мм. Основную информацию о них содержит следующая таблица:
Показатель | № 5Э | Гнутый швеллер h 50 мм |
Толщина стенки в мм | 4,2 | 2–6 (4) |
Толщина полок | 7 | 2–6 (4) |
Момент сопротивления к вертикальной нагрузке: для стенки для полок | 9,17 ед. 3,05 ед. | 3,25–10,65 ед. (7,12) 0,9–5,51 ед. (2,89) |
Вес 1 м швеллера в кг | 4,79 | 1,61–5,73 (3,62) |
На единственный типоразмер горячекатаного изделия № 5Э приходится 11 вариантов гнутых швеллеров с высотой стенки 50 мм. В таблице в скобках указаны характеристики наиболее близкого типоразмера, исходя из толщины стенки. Сравнение этих показателей с характеристиками швеллера № 5Э говорит о том, что горячекатаные изделия ощутимо превосходят ближайшие гнутые аналоги по прочности (на 28,8 % для стенки и 5,5 % для полок). Платой за преимущество в прочности является увеличенный на 32,3 % вес.
Мы не будем вдаваться в нюансы теории сопромата, по которой рассчитывают требуемую прочность несущих конструкций и, соответственно, выбирают подходящие типоразмеры проката. Однако очевидным является тот факт, что гнутые швеллеры обеспечивают большую свободу выбора и экономию на материале.
Напомним, что металлопрокат продаётся на вес и более лёгкая продукция обойдётся потребителю дешевле.
Гнутый и горячекатаный швеллер: что выбрать?
Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.
Швеллер гнутый и горячекатаный в строительстве
В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.
Какой швеллер выбрать – гнутый или горячекатаный?
Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.
Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.
Горячекатаный швеллер и швеллер гнутый отличия?
Швеллер относится к группе фасонного проката. Он имеет П-образный профиль. Этот вид металлопроката входит в число основных конструктивных материалов для промышленности и строительства. Его используют для изготовления высоконагруженных строительных конструкций и самой разнообразной промышленной продукции: например, рам грузовых автомобилей, вагонов.
Промышленность производит швеллер гнутый или горячекатаный, что обеспечивает потребителям широкий выбор наиболее подходящего для своих целей проката.
Швеллер: виды и особенности
Фасонный прокат включает следующие группы продукции: уголок, швеллер, рельсы, двутавровые балки и ряд других специальных профилей. Среди них только первые два вида могут изготавливаться по технологии горячей прокатки и гнутья. Все остальные группы фасонного проката – это горячекатаная продукция. Различия горячекатаного и гнутого швеллера заложены в способах их производства и сортаменте готовых изделий.
В соответствии с действующими нормативными документами швеллеры подразделяются на следующие виды:
- горячекатаные равнополочные швеллеры серий У, П, Э, Л и С по ГОСТ 8240-97;
- гнутые равнополочные швеллеры по ГОСТ 8278-83;
- гнутые неравнополочные швеллеры по ГОСТ 8281-80.
Соответственно, обычный швеллер и швеллер гнутый имеют отличия, но у них намного больше общего, поэтому в большинстве сфер использования они являются полностью взаимозаменяемыми материалами.
Чем швеллер гнутый отличается от горячекатаного?
Присутствие на рынке разных видов однотипного металлопроката у многих потребителей вызывает вопросы; в частности, их интересует, в чём отличие гнутых и горячекатаных швеллеров. Ответ на этот вопрос мы дадим в трёх аспектах, которые касаются внешнего вида, способа производства и сортамента этого металлопроката. Наиболее существенные различия мы свели в следующую таблицу:
Показатель | Горячекатаный швеллер | Гнутый швеллер |
Толщина стенки и полок | У г/к швеллеров она разная (полки всегда толще). | У гнутых изделий она одинакова по всему сечению швеллера. |
Форма рёбер | Чётко прямоугольная | Округлая |
Диапазон типоразмеров, который определяется по высоте стенки | По номеру, каждая единица которого равна 10 мм серии У, П и Э – 5–40 серия Л – 12–30 серия С – 8–30 | По высоте стенки в мм для равнополочных швеллеров – 25–410 для неравнополочных швеллеров – 32–300 |
Диапазон ширины полок | Серии У, П и Э – 32–115 мм серия Л – 30–65 серия С – 45–100 Для каждого типоразмера швеллера за редкими исключениями существует единственный вариант ширины полок | 26–160 мм для равнополочных швеллеров 12–90
по меньшей полке и 22–180 по большей полке для неравнополочных изделий. Для каждого типоразмера гнутых швеллеров наличие нескольких вариантов ширины полок является правилом. |
Структура металла | Однородная по всему телу швеллера | Нарушенная по линиям гибки, что негативно сказывается на прочности изделия |
Швеллер горячекатаный и гнутый: внешние и производственные отличия
По внешнему виду их легко различить по форме рёбер. Максимальное внешнее сходство с гнутыми изделиями имеет горячекатаный прокат с параллельными гранями полок серий Л и С. Однако в отличие от обычного гнутый швеллер имеет более широкий сортамент, что обеспечивает потребителям металлопроката разнообразие выбора. Теперь перейдём к ответу на поставленный вопрос с точки зрения производства обоих видов проката.
Производство гнутого и горячекатаного швеллера
Горячекатаный швеллер изготавливается путём прохождения разогретой заготовки через клети прокатного стана до получения продукции необходимого типоразмера с заданной толщиной стенки и полок.
Гнутый швеллер изготавливают на профилегибочных станах из штрипса. Штрипсом называют заготовки из холоднокатаного и горячекатаного листа, который режут на полосы требуемой ширины. Она должна быть достаточной для гнутья изделия с заданной высотой стенки и шириной полок.
Оба вида проката выполняют из одинаковых марок стали, поэтому различия между ними в основном обусловлены способами их производства. Например, технология гнутья позволяет изготавливать швеллер мелкого сортамента – меньше № 5, то есть со стенкой высотой менее 50 мм. Кроме того, сортамент гнутых равнополочных швеллеров намного больше, чем горячекатаных изделий, даже при объединении всех серий в одну. Это обеспечивает потребителям оптимальный выбор швеллеров по их характеристикам.
Столь большая разница в сортаменте гнутых и горячекатаных швеллеров обусловлена тем, что производство проката по традиционным технологиям на порядок сложнее. Для перехода на новый типоразмер г/к изделий необходима серьёзная переналадка прокатного оборудования.
Для изготовления другого типоразмера гнутых швеллеров достаточно поменять ширину заготовки и выполнить минимальные настройки профилегибочного стана. Поэтому гнутый металлопрокат дешевле своих горячекатаных аналогов.
Свойства гнутых и горячекатаных швеллеров
Швеллеры предназначены для изготовления несущих конструкций, поэтому главной их характеристикой является прочность на изгиб (стойкость к вертикальным нагрузкам). Сравнивать свойства обоих видов швеллеров «в лоб» не получится, поскольку во всём их сортаменте нет одинаковых изделий по толщине стенок и полок. Для иллюстрации этого факта приведём пример сравнения горячекатаного швеллера № 5Э и равнополочных гнутых изделий высотой 50 мм. Основную информацию о них содержит следующая таблица:
Показатель | № 5Э | Гнутый швеллер h 50 мм |
Толщина стенки в мм | 4,2 | 2–6 (4) |
Толщина полок | 7 | 2–6 (4) |
Момент сопротивления к вертикальной нагрузке: для стенки для полок | 9,17 ед. 3,05 ед. | 3,25–10,65 ед. (7,12) 0,9–5,51 ед. (2,89) |
Вес 1 м швеллера в кг | 4,79 | 1,61–5,73 (3,62) |
На единственный типоразмер горячекатаного изделия № 5Э приходится 11 вариантов гнутых швеллеров с высотой стенки 50 мм. В таблице в скобках указаны характеристики наиболее близкого типоразмера, исходя из толщины стенки. Сравнение этих показателей с характеристиками швеллера № 5Э говорит о том, что горячекатаные изделия ощутимо превосходят ближайшие гнутые аналоги по прочности (на 28,8 % для стенки и 5,5 % для полок). Платой за преимущество в прочности является увеличенный на 32,3 % вес.
Мы не будем вдаваться в нюансы теории сопромата, по которой рассчитывают требуемую прочность несущих конструкций и, соответственно, выбирают подходящие типоразмеры проката. Однако очевидным является тот факт, что гнутые швеллеры обеспечивают большую свободу выбора и экономию на материале.
Гнутый и горячекатаный швеллер: что выбрать?
Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.
Швеллер гнутый и горячекатаный в строительстве
В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.
Какой швеллер выбрать – гнутый или горячекатаный?
Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.
Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.
С-образный канал из углеродного волокна — 4 дюйма (ширина) x 1,5 дюйма (длина) x 24 дюйма (длина) x 1/16 дюйма (t)
184,63 доллара США
Артикул: FDP*C*4×1,5×24
В наших с-образных профилях из углеродного волокна используется 7-слойный квазиизотропный ламинат, что придает им большую жесткость на кручение, чем двутавровые балки или шляповидные ребра жесткости.
Как и все наши инженерные строительные материалы, наш c-образный профиль из углеродного волокна имеет очень высокое отношение прочности к весу, что делает его отличным материалом для усиления конструкций или каркасных конструкций. Варианты использования c-образных профилей безграничны, что делает их более универсальными в качестве исходного материала, чем двутавровые балки или шляповидные ребра жесткости. Наши c-каналы имеют текстурированное покрытие с обеих сторон, что обеспечивает превосходную поверхность склеивания для любого применения.
Все измерения производятся снаружи.
Как и все продукты DragonPlate, несмотря на наше стандартное предложение, доступны нестандартные размеры и толщина. Из-за широкого спектра применений углеродного волокна c-канала мы ожидаем много запросов на более тонкие ламинаты для неструктурных применений, а также на множество нестандартных размеров ширины. Вот почему мы разработали запатентованную универсальную оснастку для нашего производственного процесса.
Этот инструментарий позволяет создавать собственные c-каналы с минимальными затратами на инструменты. Этот инструмент в настоящее время может производить c-каналы шириной от 2 до 7 дюймов с длиной ответвления до 1,75 дюйма.
В наших с-образных профилях из углеродного волокна используется 7-слойный квазиизотропный ламинат, что придает им большую жесткость на кручение, чем двутавровые балки или шляповидные элементы жесткости. Как и все наши инженерные строительные материалы, наш c-образный профиль из углеродного волокна имеет очень высокое отношение прочности к весу, что делает его отличным материалом для усиления конструкций или каркасных конструкций. Варианты использования c-образных профилей безграничны, что делает их более универсальными в качестве исходного материала, чем двутавровые балки или шляповидные ребра жесткости. Наши c-каналы имеют текстурированное покрытие с обеих сторон, что обеспечивает превосходную поверхность склеивания для любого применения.
Все измерения производятся снаружи.
Как и все продукты DragonPlate, несмотря на наше стандартное предложение, доступны нестандартные размеры и толщина. Из-за широкого спектра применений углеродного волокна c-канала мы ожидаем много запросов на более тонкие ламинаты для неструктурных применений, а также на множество нестандартных размеров ширины. Вот почему мы разработали запатентованную универсальную оснастку для нашего производственного процесса. Этот инструментарий позволяет создавать собственные c-каналы с минимальными затратами на инструменты. Этот инструмент в настоящее время может производить c-каналы шириной от 2 до 7 дюймов с длиной ответвления до 1,75 дюйма.
Характеристики продукции
| Ширина | 4″ |
| Высота | 1,5 дюйма |
| Толщина | 0,0625 дюйма |
| Длина ноги | 1-1/2″ |
| Длина | 24 дюйма |
| Форма | C-канал |
| Ориентация слоя | Тканый 0/90 и ±45 |
| Максимальная температура | 140 Ф |
| Модуль волокна | Стандартный (33 MSI) |
| Заканчивать | Текстура/Текстура |
| Состав | Твердый CF (полностью тканый) |
прибл. Масса | 0,517 фунта |
| прибл. Плотность | 0,05 фунта/дюйм 3 |
Клиенты, которые купили этот товар, также купили
FDPDBLBUBLORANGE
ФДПБФ14Х20ФНУТП
ФЭПЛ01_*90*1212
ФЭПЛБК.5-_кТ0606
FDPBF1420*.75PNLSTUD
U-образный и C-образный швеллер — подробное руководство
В этой статье мы сравним U-образный и C-образный швеллер, но сначала нам нужно обсудить некоторые основы и поговорить о том, что такое стальной швеллер. .
Что такое стальной канал?
Стальной швеллер прокатывается из стального листа в форме буквы C или U, как и другие полые поверхности.
Он состоит из двух фланцев и широкой стенки. Однако фланцы могут сужаться друг к другу или могут быть параллельны. Внутренние углы стального швеллера имеют определенные радиусы, которые придают ему прочность и жесткость. Этим стальным балкам легко придать любую форму, и здесь на помощь приходят стальные каналы с U-образным и C-образным профилем.
Термины для понимания U-Channel и C-Channel
Есть несколько терминов, которые нужно знать, прежде чем мы приступим к сравнению U-Channel и C-Channel, а именно:
Предоставлено: Ames WebГлубина
Также известная как глубина швеллера, это длина между верхней частью одной ноги балки и нижней частью другой.
Ширина
Ширина измеряет общую ширину луча в положении «С».
Толщина полки
Иногда называемая толщиной полки, это измерение обеспечивает измерение толщины.
Толщина стенки
Толщина стенки измеряет толщину стенки стального швеллера.
Радиус скругления
Швеллеры имеют скругление внутри, как и другие балки и углы. Производители не всегда могут указать радиус скругления.

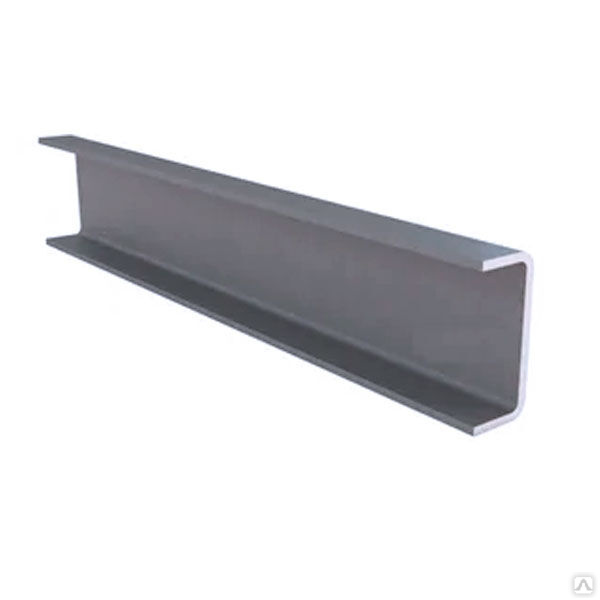

U-образный профиль в сравнении с C-образным профилем – Понимание C-образного профиля
C-образный профиль представляет собой горячекатаный продукт с С-образным поперечным сечением на поверхности. Эти каналы имеют две ножки, соединенные паутиной, и называются также структурными каналами.
Однако в некоторых местах они также упоминаются как каналы с параллельными фланцами. Их сети обычно имеют вертикальное выравнивание. Два фланца выступают с одного конца, что облегчает соединение балки с другими формами, образующими форму буквы C.
Для чего можно использовать С-образные каналы?
С-образные швеллеры не так популярны в использовании, как другие варианты конструкции. Это связано с тем, что С-образные каналы по своей природе имеют более слабую структуру. Это усложняет нагрузку на балку, так как она может деформироваться под постоянным напряжением.
Таким образом, важно использовать С-образную конструкцию только там, где она подходит. Эксперименты с С-образными каналами в неправильном месте могут привести к сбою конструкции или нарушению структурной целостности конструкции. Однако эти балки обычно крепятся на другую плоскую балку, которую можно сварить между собой. Это максимизирует контакт и способствует прочности балки.
В С-образном канале все еще существует большое конструктивное различие в зависимости от его производства. Горячекатаные С-образные каналы имеют конические полки, а сваренные лазером – параллельные полки. Вы можете определить их допуск по ASTM 484.
Кроме того, С-образные каналы лучше всего подходят для промышленности, машиностроения и производства оборудования. Теперь давайте взглянем на U-Channel.
U-канал против C-канала — что такое U-канал?
U-образный канал аналогичен C-образному каналу, упомянутому выше, но отличается формой и применением.
Это высокое тонкое металлическое изделие с более глубокими каналами. Однако добиться такой глубины можно только после прокатки металла.
Хорошим примером этого является алюминиевый U-образный канал, который широко используется. Алюминий — единственный металл (помимо стали), который обеспечивает U-образные каналы в таком большом разнообразии. Алюминиевые С-образные каналы обеспечивают прочность и долговечность, что является основной причиной их популярности. Он также предлагает несколько других преимуществ и свойств, важных для строительства, а именно:
- Тепловая обработка
- Машинвариваемость
- Сварная площадка
- Хорошие характеристики. требования. Это означает, что U-образные алюминиевые каналы являются универсальным выбором в отрасли. Давайте кратко рассмотрим некоторые из наиболее распространенных приложений U-Channel 9.0003
Для чего используются U-образные каналы?
U-образные каналы лучше всего подходят для потолочных систем с металлическими стойками, легких стальных конструкций и систем каркаса из гипсокартона.
