Гнутый швеллер сортамент | ГОСТ 8278, ГОСТ 8281

Сортамент гнутого швеллера — это характеристики размеров его сечения (высоты стенки, ширины полки и толщины стенок). Так же в сортаменте прописаны справочные величины для осей, поперечного сечения, радиуса кривизны и других показателей профиля.

В сортаменте гнутого швеллера равнополочного, который регулируется по ГОСТ 8278-83 прописаны все размеры и характеристики.

Так же и сортамент гнутого швеллера неравнополочного регулируется гостом,  ГОСТ 8281-80 в нем прописаны все возможные при производстве размеры и характеристики.



В таблице ниже представлены основные размеры, которые используются в строительстве и продаются на металлобазах Москвы:

сортамент гнутого швеллера гост 8278СтальДлина, ммВес, метр кг
Швеллер гнутый 50x40x3Ст3120002,86
Швеллер гнутый 60x32x2. 5Ст3120002,29
Швеллер гнутый 60x32x3Ст3120002,3
Швеллер гнутый 60x32x4Ст3120003,57
Швеллер гнутый 80x32x4Ст3120004,18
Швеллер гнутый 80x50x4Ст3120005,23
Швеллер гнутый 80x60x4Ст3120006,04
Швеллер гнутый 100x50x3Ст3120004,65
Швеллер гнутый 100x50x4Ст3120006,04
Швеллер гнутый 100x50x5Ст3120007,19
Швеллер гнутый 120x50x3Ст3120005,09
Швеллер гнутый 120x60x4Ст3120007,35
Швеллер гнутый 120x60x5Ст3120009,05
Швеллер гнутый 140x50x4Ст3120007,36
Швеллер гнутый 140x60x4Ст3120007,59
Швеллер гнутый 140x60x5Ст3120009,86
Швеллер гнутый 160x50x4
Ст3
120007,77
Швеллер гнутый 160x60x4Ст3120008,39
Швеллер гнутый 160x60x5Ст31200010,6
Швеллер гнутый 160x80x4Ст3120009,79
Швеллер гнутый 160x80x5Ст31200012
Швеллер гнутый 180x50x4Ст3120008,4
Швеллер гнутый 180x60x5Ст31200011,48
Швеллер гнутый 180x70x5Ст31200011,78
Швеллер гнутый 180x70x6Ст31200014,7
Швеллер гнутый 180x80x5Ст31200013
Швеллер гнутый 180x80x6Ст31200014,96
Швеллер гнутый 200x100x6Ст31200018,5
Швеллер гнутый 200x80x4Ст31200011
Швеллер гнутый 250x125x6Ст31200023,3

Таблица сортамента швеллера гнутого неравнополочного

сортамент гнутого швеллера гост 8281СтальДлина, ммВес, метр кг
Швеллер гнутый 32х50х20х4Ст3120002,74
Швеллер гнутый 35х35х26х2,5Ст3120001,7
Швеллер гнутый 37х60х32х3Ст3120002,77
Швеллер гнутый 40х50х32х3Ст3120002,6
Швеллер гнутый 43х106х32х3Ст3120003,99
Швеллер гнутый 45х25х15х3Ст3120001,73
Швеллер гнутый 50х50х25х4Ст3120003,46
Швеллер гнутый 50х60х32х3Ст3120003,07
Швеллер гнутый 60х50х25х3Ст3120002,91
Швеллер гнутый 65х55х20х2,5Ст3120002,56
Швеллер гнутый 67х65х35х3Ст3120003,66
Швеллер гнутый 70х80х50х4Ст3120005,81
Швеллер гнутый 80х80х50х4Ст3120006,13
Швеллер гнутый 90х80х50х4Ст3120006,44
Швеллер гнутый 100х80х50х4Ст3120006,76
Швеллер гнутый 100х100х60х6Ст31200011,20
Швеллер гнутый 100х180х35х8Ст31200017,91
Швеллер гнутый 120х60х50х5Ст3120008,31
Швеллер гнутый 130х108х50х4Ст3120008,58
Швеллер гнутый 140х70х30х4Ст3120007,07
Швеллер гнутый 160х50х30х3Ст3120005,38
Швеллер гнутый 160х80х50х5Ст31200010,67
Швеллер гнутый 200х50х30х4Ст3120008,33
Швеллер гнутый 270х90х72х8Ст31200025,26
Швеллер гнутый 300х80х40х4Ст31200012,72

 Сортамент швеллера гнутого

Швеллер гнутый по ГОСТ 8278-83 стальной равнополочный

Наряду с трубной продукцией НТТЗМ с 2014 года производит швеллеры стальные гнутые равнополочные (ГОСТ 8278-83) по выгодной цене. В данном разделе вы сможете ознакомится с сораментов гнутого швеллера и оформить заказ на покупку.

Изделие применяется при монтаже мостов, лестниц, ограждений, а также в транспортной отрасли и других сферах промышленности. Швеллеры обладают высокой прочностью и устойчивы к осевой нагрузке и нагрузке на изгиб.

Характеристики и производство

гнутого швеллера (ГОСТ 8278-83)

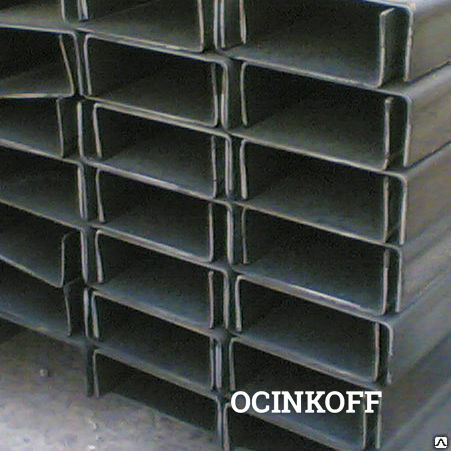

Стальные гнутые швеллеры (ГОСТ 8278-83) имеют сечение в форме буквы П. НТТЗМ производит эту продукцию из прошедшей контроль качества углеродистой, конструкционной или низколегированной стали на гибочном стане. Преимущество этого сортамента изделия, как и стального гнутого равнополочного швеллера (ГОСТ 8278-83) в том, что оно не требует дополнительной обработки и устранения дефектов.

Размеры швеллера стального гнутого (ГОСТ 8278-83):

  • ширина полок — 3,2-11,5 см.;

  • высота профиля — 5-40 см.;

  • радиус гиба — 0,4-0,7 см.;

  • длина — 2-12 м. , по индивидуальному заказу — более 12 м.;

  • толщина стенки — 0,3-0,6 см.

По точности изготовления швеллер делится на три типа:

В отличие от горячекатаного швеллера стального гнутого равнополочного (ГОСТ 8278-83), продукция, изготовленная по ГОСТ 8278-83, обладает большей точностью.

По желанию покупателя швеллер может быть оцинкован или изготовлен из стали с высокой концентрацией легирующего элемента. Это позволить уберечь изделие от воздействия природных сил и продлить срок эксплуатации.

Купить гнутый швеллер (ГОСТ 8278-83)

Нижнетагильский Трубный Завод Металлинвест предлагает выгодные условия поставки гнутых равнополочных швеллеров (ГОСТ 8278-83) и трубного металлопроката.

В каталоге на нашем сайте вы найдете 400 типоразмеров труб и швеллеров, которые можно заказать и купить с доставкой в любой регион России в короткие сроки. Для постоянных клиентов и оптовиков предусмотрены скидки и специальные условия сотрудничества.

НТТЗМ — современный комплекс по производству стальных гнутых швеллеров и трубного проката. Мы располагаем:

  • цехами, оснащенными новейшим оборудованием;

  • собственным складом;

  • подъездными путями и парком техники, что ускоряет погрузку и доставку товара.

Оставьте заявку на сайте или позвоните нам. Специалист НТТЗМ проконсультирует по всем вопросам, касающимся выбора стального гнутого швеллера (ГОСТ 8278-83) или других видов товара.

Вес швеллера гнутого равнополочного. Размеры по ГОСТ 8278-83

Калькулятор

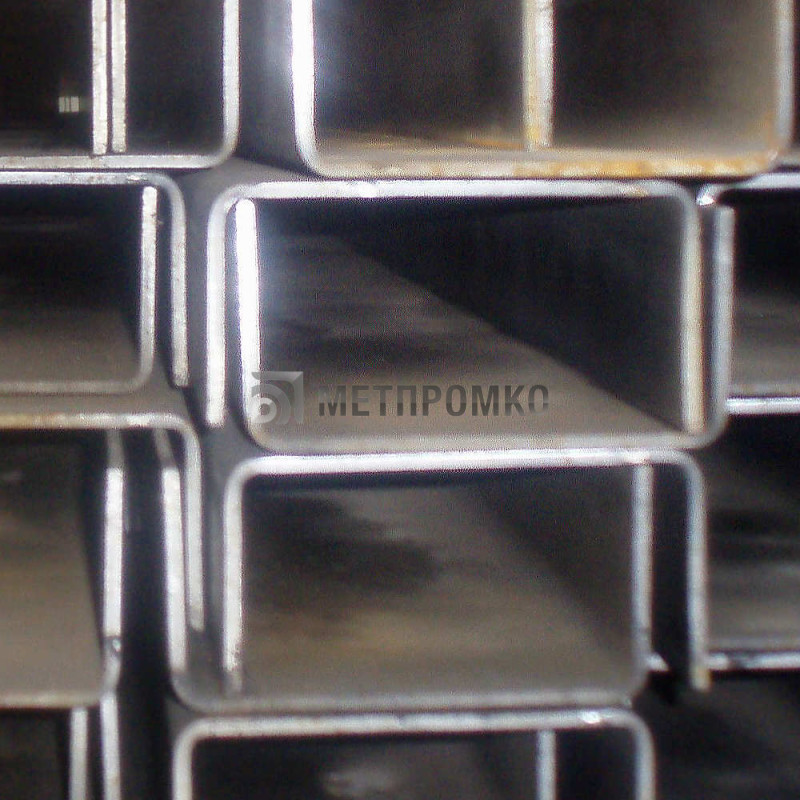

Гнутый швеллер ГОСТ 8278-83 имеет П-образное сечение (С-образную форму поперечного сечения) разных размеров и веса 1 метра погонного швеллера. Изготавливают гнутые профили или из рулонной горячекатной углеродистой стали или из углеродистой конструкционной качественной и низколегированной стали. Для изготовления швеллера, изогнутого в коробочку (см. фото) на заводах-производителях применяют специальный профилегибочный станок для гибки металлического профиля. Производится этот облегченный тип швеллера (вес погонного метра ниже, чем у горячекатанного швеллера) со скруглёнными внешними углами в отличие от горячекатаного проката. Это сильно сказывается на разнице в их внешнем виде. Спутать между собой эти два типа швеллера просто невозможно! Используя холодный прокат, элемент будет иметь большую устойчивость к деформациям, что и определяет его преимущества перед другими швеллерами. Кроме того, если говорить о горячекатанных заготовках, то из-за воздействия высоких температур кристаллическая решетка стали изменяется, чего не скажешь про холоднокатаные.

Гнутый швеллер имеет примерно одинаковую толщину во всех местах своего поперечного сечения. Разница может быть только в пределах допустимых отклонений от номинального размера исходного сырья для производства швеллера – рулонного стального проката. Кромки (концы) полок не имеют закруглений и в поперечном сечении представляют собой прямоугольник, "переходящий" в основную стенку изделия. Одним словом – видно, что швеллер гнутый из листа.

Гнутыми профилями могут быть уголки (равнополочные и неравнополочные) и гнутые швеллеры, Z- и С-образные профили фасонные, специальные профили для вагоностроения, а также корытные, гофрированные железные, легкие перфорированные и  листовые профили с волнообразным или трапециевидным гофром. Облегченные холоднокатаные профили производятся из листового проката разных марок сталей: углеродистой стали обыкновенного качества (С235-С275 ГОСТ 27772-88), конструкционной качественной (08кп ГОСТ 1050-88) а также из легированной конструкционной стали (С325-345 ГОСТ 27772-88), с толщиной металла от 2 до 5 мм. Бывает, что для этой цели берут различные ее сплавы, встречаются также и нержавеющие разновидности гнутого профиля.

В последнем случае холодногнутые профили будут обладать лучшей прочностью и устойчивостью к коррозии, что дает возможность применять их даже в непростых условиях повышенной влажности.

Швеллер равнополочный ГОСТ 8278-83 применяют при строительстве зданий и сооружений, для изготовления металлических каркасов из гнутого профиля, перегородок и т.д. Все швеллеры хорошо работают на изгиб и воспринимают осевые нагрузки, за счет чего увеличивается прочность конструкции в целом и другие технические характеристики. Типы швеллера различают по ширине полок, его размеры могут колебаться в пределах 32-115 миллиметров (узкая полка и широкополочный профиль). Высота швеллера может меняться в пределах от  50 до 400 миллиметров. Его высокая востребованность обусловлена хорошим соотношением между удельным весом холодногнутого швеллера, физико-механическими свойствами (прочность и прочие) и непосредственно самими размерами поперечного сечения.

Холодногнутый швеллер размерами 10, 12, 14, 16, 20 активно используют в промышленном и гражданском строительстве при изготовлении металлоконструкций как замена горячекатаного проката из-за меньшего удельного веса гнутого швеллера с тонкими полками (из стального листа железа), для армирования бетонных конструкций, в металлообработке, при производстве вагонов, в автомобильной промышленности, для изготовления мостов, легкой кровли и тонкостенных колонн, а также в других отраслях народного хозяйства. В жилищном строительстве сортамент холодногнутого швеллера можно использовать в производстве арматуры для ЖБИ, в монолитных конструкциях, каркасных сооружениях, для строительства заборов, лестниц, козырьков и других металлоконструкций различной сложности. Визуально отличие гнутого швеллера от обычного горячекатаного можно определить по внешним округлым углам. Использование легких стальных гнутых профилей значительно снижает вес конструкции и давление на фундамент при строительстве зданий и сооружений из тонкостенных профилей, позволяющих экономить до 40% денежных средств на стоимости металла по сравнению с заводским катаным профилем.

Чтобы купить швеллер гнутый равнополочный, нужно знать, каких размеров сечения (высота, ширина, толщина полки) вам потребуется, и какой вес металла получится. Поэтому в сортаменте гнутого швеллера все параметры складываются из следующих величин размеров:

h - высота стенки, мм

b - ширина полки, мм

s - толщина полки, мм

r - радиус гиба, мм

Когда гнутый швеллер изготовлен из углеродистой полуспокойной или кипящей стали (обыкновенного качества либо конструкционной качественной), то радиус гиба должен составлять не более 4 мм. Когда используют низколегированную или углеродистую спокойную – радиус не больше 7 мм. Из-за этого площадь поперечного сечения и, как следствие, удельный вес (масса 1 погонного метра) гнутых швеллеров, изготовленных из первого и второго вида сталей, немного отличаются. Также в незначительной мере у них не совпадают другие характеристики, используемые при инженерных и конструкторских расчетах, такие как: моменты инерции и сопротивления, статический момент поперечного полусечения, расстояния от осей инерции до наружных поверхностей изделия, радиус инерции и прочие.

Сортамент швеллера ГОСТ 8278-83 отличается большим разнообразием типоразмеров (номеров), количество которых превышает несколько десятков наименований. При выборе облегченного сортамента учитывают в первую очередь его целевое назначение, в соответствии с ГОСТ выбирают типоразмер швеллера с определенными параметрами, такими как высота профиля, длина и расстояние между гранями полок, теоретический вес 1 погонного метра швеллера. Также сортамент гнутых профилей разделяет балки по длине (металлопрокат мерной, кратной мерной и немерной длины). Стандартная длина гнутого профиля может быть – 2–12 м, по индивидуальному заказу изготавливаются балка длиной более 12 м. Длина отдельного хлыста - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

Сортамент гнутого швеллера по ГОСТ 8278-89

Сортамент швеллера гнутого соответствует стандартам:
 • равнополочного сечения — ГОСТ 8278-89;
 • неравнополочного сечения  — ГОСТ 8281-80.

Номер гнутых швеллеров в таблице сортамента соответствуют его размеру, выраженному в cм. В маркировке холодногнутый профиль имеет нумерацию, состоящую из трех цифр. Обозначение по ГОСТ отображает расстояние  в миллиметрах: между гранями, ширина грани, толщина стенки металла. Наиболее ходовые размеры швеллера гнутого: 60х32х4, 60х40х4, 80х40х3, 80х40х4, 80х50х4, 80х60х3, 80х60х4, 100х50х3, 100х50х4, 120х60х4, 140х60х4, 160х80х4, 180х80х5, 200х100х6.
Например в обозначение швеллера по маркировке 40х30х2,5 легко узнать, какие размеры имеет гнутый профиль: 40 — это расстояние между полками (мм), 30 — ширина полки (мм), 2,5 — толщина стенки (мм).

Вес швеллера гнутого в сортаменте может варьироваться в зависимости от его габаритов. В представленной таблице массы 1 погонного метра швеллера гнутого, разброс значений теорвеса обеспечивается за счет различной высоты стенок и толщины полок. Удельный вес П-образного профиля стартует с отметки 1 кг в 1 метре и может достигать 11 кг для 170 холодногнутого профиля, за счет чего образуется очень широкая номенклатура размеров и веса гнутого швеллера. Толщина стенки тоже не остается постоянной и изменяется от 2 до 6 мм.

Максимально приближенный к характеристикам ГОСТа гнутый швеллер маркируется буквой А - высокая точность. Менее точный холодногнутый швеллер маркируется буквой Б - повышенная точность, а гнутый прокат обычной точности буквой В. Важным параметром гнутого проката металла является не только его типоразмер, но и вес погонного метра. Узнать сколько весит гнутый швеллер и его геометрические размеры можно, изучив таблицу теоретического веса швеллера, представленную в нашем сортаменте. В обычном случае масса рассчитывается достаточно просто, но только если его форма выполнена путем гибки из листового проката. Т.е. в расчете массы гнутого швеллера рассматривается равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, из-за разности длины полок. Для автоматического расчета используйте Калькулятор веса гнутого швелера.

Таблица - Размеры и масса гнутых швеллеров

Стенка h, мм

Полка b, мм

Толщина S, мм

Радиус гиба R, не более, мм

Масса 1 м швеллера, кг

25

26

2

3

1,092

25

30

2

3

1,218

28

27

2,5

4

1,423

30

25

3

5

1,611

30

30

2

3

1,296

32

25

3

5

1,658

32

32

2

3

1,390

38

95

2,5

3

4,305

40

20

2

3

1,139

40

20

3

5

1,611

40

30

2

3

1,453

40

30

2,5

3

1,793

40

40

2

3

1,767

40

40

2,5

3

2,185

40

40

3

5

2,553

42

42

4

6

3,490

43

45

2

3

1,971

45

25

3

5

1,965

45

31

2

3

1,563

48

70

5

7

6,666

50

30

2

3

1,610

50

30

2,5

3

1,989

50

32

2,5

3

2,068

50

40

2

3

1,924

50

40

2,5

3

2,382

50

40

3

4

2,809

50

40

4

6

3,615

50

47

6

9

5,732

50

50

2,5

3

2,774

50

50

3

4

3,280

50

50

4

6

4,243

60

26

2,5

4

2,011

60

30

2,5

3

2,185

60

30

3

5

2,553

60

32

2,5

3

2,264

60

32

3

4

2,668

60

32

4

6

3,427

60

40

2

3

2,081

60

40

3

4

3,045

60

50

3

5

3,495

60

60

3

4

3,987

60

60

4

6

5,185

60

80

3

5

4,908

60

90

5

7

8,707

63

21

2,2

3

1,677

65

75

4

6

6,284

68

27

1

2

0,9252

70

30

2

3

1,924

70

40

3

5

3,260

70

50

3

5

3,731

70

50

4

6

4,871

70

60

4

6

5,499

78

46

6

9

6,957

80

25

4

6

3,615

80

32

4

6

4,055

80

35

4

6

4,243

80

40

2,5

3

2,970

80

40

3

4

3,516

80

50

4

6

5,185

80

60

3

4

4,458

80

60

4

6

5,813

80

60

6

9

8,370

80

80

3

4

5,400

80

80

4

6

7,069

80

85

4

6

7,383

80

100

6

9

12,14

90

50

3,5

5

4,869

90

54

5

7

7,059

90

100

2,5

4

5,505

100

40

2,5

3

3,363

100

40

3

5

3,966

100

50

3

4

4,458

100

50

4

6

5,813

100

50

5

7

7,137

100

50

6

9

8,370

100

60

3

4

4,929

100

60

4

6

6,441

100

80

3

4

5,871

100

80

4

6

7,697

100

80

5

7

9,492

100

100

3

5

6,792

100

100

6

9

13,08

100

160

4

6

12,72

104

20

2

3

2,144

106

50

4

6

6,002

108

70

6

9

10,63

110

26

2,5

3

3,010

110

50

4

6

6,127

110

50

5

7

7,530

110

100

4

6

9,267

120

25

4

6

4,871

120

50

3

5

4,908

120

50

4

6

6,441

120

50

6

9

9,312

120

60

4

6

7,069

120

60

5

7

8,707

120

60

6

9

10,25

120

70

5

7

9,492

120

80

4

6

8,325

120

80

5

7

10,28

140

40

2,5

3

4,148

140

40

3

5

4,908

140

60

3

5

5,850

140

60

5

7

9,492

140

60

6

9

11,20

140

70

5

7

10,28

140

80

4

6

8,953

140

80

5

7

11,06

145

65

3

5

6,204

148

25

4

6

5,750

160

40

2

3

3,651

160

40

3

5

5,379

160

40

5

7

8,707

160

50

2,5

4

4,916

160

50

4

6

7,697

160

50

5

7

9,492

160

50

6

9

11,20

160

60

2,5

4

5,308

160

60

3

5

6,321

160

60

4

6

8,325

160

60

5

7

10,28

160

60

6

9

12,14

160

70

4

6

8,953

160

80

2,5

3

6,110

160

80

3

5

7,263

160

80

4

6

9,581

160

80

5

7

11,85

160

80

6

9

14,02

160

100

3

5

8,205

160

100

6

9

15,91

160

120

5

7

14,99

160

120

6

9

17,79

160

160

6

9

21,56

170

60

4

6

8,639

170

70

5

7

11,45

< Предыдущая   Следующая >


Часто задаваемые вопросы:

✔️ Как расчитать тоннаж металла по формуле?

Для подсчета тоннажа нужно перемножить вес одного погонного метра (теорвес) на количество метров металлопроката.

✔️ Как посчитать вес металла по размерам, по площади?

Для быстрого расчета веса металла воспользуйтесь нашим Калькулятором металлопроката.

✔️ Как рассчитать стоимость металлоконструкции?

Чтобы посчитать стоимость металлоконструкции нужно узнать её вес, состоящий из массы отдельных элементов металлопроката. Тогда перемножив цену за одну тонну металлоконструкций на тоннаж материалов, получим стоимость всего металлоизделия.

Швеллер гнутый | равнополочный ГОСТ 8278-83



Гнутый швеллер - стальной профиль, изготавливаемый на профилегибочных агрегатах из горячекатаной, холоднокатаной и холоднокатаной оцинкованной стали углеродистых, качественных и низколегированных марок, в соответствии с ГОСТ 8278-83 и ГОСТ 8281-80.

h - высота профиля
b - большая полка
b1 - меньшая полка
s - толщина стенки

Швеллер гнутый равнополочный
Наименование

Длина, м

Марка стали Вес метра Метров в тонне
Гнутый швеллер 50х40х2,5 6 Ст3, 09Г2С 2,38 420,1
Гнутый швеллер 50х40х3 6 Ст3, 09Г2С 2,81 355,8
Гнутый швеллер 60х32х2,5 6 Ст3, 09Г2С 2,26 442,5
Гнутый швеллер 60х32х3 6 Ст3, 09Г2С 2,67 374,5
Гнутый швеллер 60х32х4 6 Ст3, 09Г2С 3,43 291,5
Гнутый швеллер 80х60х3 6-12 Ст3, 09Г2С 4,46 224,2
Гнутый швеллер 80х60х4 6-12 Ст3, 09Г2С 5,81 172,1
Гнутый швеллер 100х50х3 6-12 Ст3, 09Г2С 4,47 223,7
Гнутый швеллер 100х50х4 6-12 Ст3, 09Г2С 5,81 172,1
Гнутый швеллер 100х50х5 6-12 Ст3, 09Г2С 7,14 140,0
Гнутый швеллер 120х50х3 6-12 Ст3, 09Г2С 4,91 203,6
Гнутый швеллер 120х50х4 6-12 Ст3, 09Г2С 6,44 155,3
Гнутый швеллер 120х50х5 6-12 Ст3, 09Г2С 7,88 126,9
Гнутый швеллер 120х60х3 6-12 Ст3, 09Г2С 5,40 185,2
Гнутый швеллер 120х60х4 6-12 Ст3, 09Г2С 7,07 141,4
Гнутый швеллер 120х60х5 6-12 Ст3, 09Г2С 8,71 114,8
Гнутый швеллер 120х80х3 6-12 Ст3, 09Г2С 6,32 158,2
Гнутый швеллер 120х80х4 6-12 Ст3, 09Г2С 8,32 120,2
Гнутый швеллер 120х80х5 6-12 Ст3, 09Г2С 10,28 97,27
Гнутый швеллер 140х60х3 12 Ст3, 09Г2С 5,85 170,9
Гнутый швеллер 140х60х4 12 Ст3, 09Г2С 7,67 130,4
Гнутый швеллер 140х60х5 12 Ст3, 09Г2С 9,49 105,3
Гнутый швеллер 160х50х4 12 Ст3, 09Г2С 7,70 129,8
Гнутый швеллер 160х60х3 12 Ст3, 09Г2С 6,32 158,2
Гнутый швеллер 160х60х4 12 Ст3, 09Г2С 8,32 120,2
Гнутый швеллер 160х60х5 12 Ст3, 09Г2С 10,28 97,27
Гнутый швеллер 160х80х3 12 Ст3, 09Г2С 7,26 137,7
Гнутый швеллер 160х80х4 12 Ст3, 09Г2С 9,58 104,4
Гнутый швеллер 160х80х5 12 Ст3, 09Г2С 11,85 84,39
Гнутый швеллер 180х80х4 12 Ст3, 09Г2С 10,21 97,94
Гнутый швеллер 180х80х5 12 Ст3, 09Г2С 12,68 78,86
Гнутый швеллер 180х80х6 12 Ст3, 09Г2С 14,96 66,84
Гнутый швеллер 200х80х4 12 Ст3, 09Г2С 10,83 92,33
Гнутый швеллер 200х80х5 12 Ст3, 09Г2С 13,42 74,51
Гнутый швеллер 200х80х6 12 Ст3, 09Г2С 15,91 62,85
Гнутый швеллер 200х100х6 12 Ст3, 09Г2С 17,79 56,21

Значения веса погонного метра в таблице указаны справочно и рассчитаны теоретически от номинальных размеров проката. Однако, требованиями ГОСТ предусмотрено предельные отклонения по ширине профиля, высоте полок, толщине стенки и длине, размеры которых зависят от класса точности проката и исходной заготовки.

В соответствии с требованиями ГОСТ, предельные отклонения, в зависимости от высоты профиля, не должны превышать следующие значения:
По высоте профиля – 1-2,5 мм для обычного класса и 1-2 мм для повышенного класса точности.
По ширине полки - 1,5-3 мм для обычного класса точности и 1-2,5 мм для проката повышенной точности.
Предельные отклонения по длине не должны превышать +40-80 мм в зависимости от класса точности.

Швеллер гнутый неравнополочный

Гнутый неравнополочный швеллер производится и поставляется под заказ.

Равнополочные и неравнополочные гнутые швеллеры могут быть произведены под заказ со следующими начальными параметрами:

  • сталь без покрытия марок Ст3сп/пс, 08пс, 09Г2С толщиной от 2 до 6 мм
  • оцинкованная сталь марок 08пс, 1пс, 2пс толщиной от 2 до 3 мм
  • высота профиля H менее 50 мм и не более 200 мм,
  • высота полки b, b1 не менее 40 мм и не более 100 мм.
  • длина от 2 до 12 метров.
  • длина менее 6 метров поставляется с остатком.
  • более 6 метров возможно изготовление любой длины без остатка.
Особенности гнутых швеллеров

Гнутые швеллеры производят из стальной горячекатаной, холоднокатаной или холоднокатаной оцинкованной ленты холодным профилированием на профилегибочных агрегатах без вытяжки и изменения свойств исходного материала. В отличие от производства горячекатаного швеллера, такой способ имеет ряд существенных преимуществ – гибкость настроек оборудования и оперативного производства малых партий, возможность производства швеллера с тонкими стенками, что существенно облегчает и удешевляет конечную стоимость конструкции.

По показателю прочности гнутые швеллеры значительно уступают горячекатаным, даже при сопоставимой толщине стенки, что снижает эффективность его применения и сужает области использования. Гнутые швеллеры рекомендованы к применению в производстве не нагружаемых или малонагруженных облегченных металлоконструкций.

Приемка, транспортировка и хранение калиброванного круга

Приемка, хранение и транспортировка гнутых швеллеров осуществляется в соответствии с требованиями ГОСТ 7566. Хранение осуществляется на открытых или закрытых неотапливаемых площадках, не зависимо от марки стали. Транспортировка гнутых профилей осуществляется в открытых транспортных средствах. Приемка осуществляется по фактическому или теоретическому весу, указанному в сертификате производителя.

Цены

Цена на стальной гнутый профиль формируется специалистами нашей компании индивидуально, с учетом объема Вашего заказа, сроков выполнения и других его параметров.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Гнутый швеллер и ГОСТы | Полезные статьи о металлопрокате

Швеллер по праву относят к самому востребованному продукту металлопроката. Задача купить его становится все более актуальной для строительных, промышленных, производственных предприятий, компаний.

Известно несколько разновидностей изделий – горячекатаный, специальный, гнутый швеллер. Изготавливают его согласно ГОСТам, определяющим и состав сырья, и форму, и размеры, и назначение.

Так, стандарт 535-88 регламентирует выпуск горячекатаного сортового и фасонного проката общего и специального назначения, включая швеллер. Сырьем выбрана углеродистая сталь обыкновенного качества. В документе прописаны параметры изделий, технические требования, информация о приемке, хранении. Даны ссылки на ГОСТы по каждому виду изделий.

ГОСТЫ на стальной гнутый швеллер

Стальной гнутый равнополочный швеллер изготавливают, ориентируясь на ГОСТ 8278-831 (8278-83). Сырьем является холоднокатаная, горячекатаная рулонная сталь обыкновенного качества или же углеродистая качественная, конструкционная, низколегированная. Оборудование – профилегибочный стан.

В настоящих требованиях размещены табличные справочные значения размеров, площадей поперечных сечений, величин осей. Упомянут также «метровый» вес швеллера, выполненного из углеродистой кипящей, полуспокойной стали:

(таблица 1)

и из углеродистой спокойной, низколегированной стали

(таблица 2)

В стандарте 8278 83 подробно изложена информация про сортамент стального гнутого швеллера равнополочного, прописано о предельных отклонениях высоты изделий, точности порезки.

Одним словом, ГОСТ 8278 83 дает производителю полное руководство по выпуску швеллеров стальных гнутых равнополочных.

Чтобы правильно подобрать и купить гнутый швеллер, необходимо иметь некоторые знания и опыт, уметь ориентироваться в сортаменте и маркировке. При отсутствии таковых не стоит пренебрегать консультациями продавцов.

К примеру, может оказаться крайне полезной информация о том, что швеллеры гнутые равнополочные, изготовленные по ГОСТу 8278 831, по прочности уступают аналогам, изготовленным горячекатаным способом и не используются в ответственных конструкциях. Холоднокатаный гнутый швеллер, более точен в размерах, сортамент его широк, выбор может вызвать затруднения.

Производство профилей данной разновидности регламентируют также ГОСТы:

  • 11474-76 (прописаны технические условия, требования, правила приемки).
  • 8281-80 (дана информация о сортаменте неравнополочного варианта).

Что касается стандарта 8240-89 (ст сэв 2210-80), то он распространяется на швеллеры стальные горячекатаные, описывает сортамент изделий с уклоном граней полок и профилей, грани полок которых параллельны.

Выпуск изделий специального назначения регламентируют ГОСТы:

  • 19425-74 (18С, 20С…) – для автомобильной промышленности;
  • 5267.1-90 (8В,14В, 18В) – для вагоностроения.

Подобрать и купить швеллер в «СТАЛЬМЕТ» вам помогут опытные специалисты. Гарантировано заводское качество, приятно доступные цены, удобные условия оплаты и доставки!

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении - высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки
5П, 5У 50 32 4,4 7,0
6,5П, 6,5У 65 36 4,4 7,2
8П, 8У 80 40 4,5 7,4
10П, 10У 100 46 4,5 7,6
12П, 12У 120 52 4,8 7,8
14П, 14У 140 58 4,9 8,1
16П, 16У 160 64 5,0 8,4
18П, 18У 180 70 5,1 8,7
20П, 20У 200 76 5,2 9,0
22П, 22У 220 82 5,4 9,5
24П, 24У 240 90 5,6 10,0
27П, 27У 270 95 6,0 10,5
30П, 30У 300 100 6,5 11,0
40П, 40У 400 115 8,0 13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 - 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

  • Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

  • Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

  • Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

  • Главная
  • Уголок
    • Равнополочный
    • Неравнополочный
  • Швеллер
  • Двутавр
    • Балочный
    • Широкополочный
    • Колонный
    • Дополнительный
    • Специальный
  • Труба профильная
    • Квадратная
    • Прямоугольная
    • Круглая
    • Овальная
    • Плоскоовальная
  • Труба круглая
    • Общего назначения
    • Электросварная
    • Горячедеформированная
    • Холоднодеформированная
    • Нержавеющая
  • Труба ВГП
  • Тавр

☰ Сортаменты

Страница не найдена

Возможно, она была перемещена, или вы просто неверно указали адрес страницы.

Направляющая металлопроката - швеллер. Швеллеры стальные гнутые равнополочные ГОСТ 8278 83 Швеллеры стальные гнутые равнополочные

Швеллеры стальные гнутые. Размеры

ГОСТ 8278-83

Дата введения 01.01.84

1. Настоящий стандарт распространяется на гнутые стальные равнополочные швеллеры, изготавливаемые на вальцегибочных станах из холоднокатаных и горячекатаных рулонов нормального качества, высококачественной конструкционной углеродистой стали и низколегированной стали.

Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества.

(доработанная редакция, изм. №1, 2).

1а. По точности профилирования швеллеров выпускается:

  • повышенной точности - А;
  • повышенной точности - Б;
  • нормальной точности - В.

Требования к высокому и высокоточному профилированию соответствуют высшей категории качества.

(введен дополнительно, Изм. № 1).

2. Сечение каналов должно соответствовать указанному на чертеже.

h - высота стены;

б - ширина полки;

с - толщина канала;

R - радиус кривизны;

Вт - момент сопротивления;

I - момент инерции;

i - радиус вращения;

S x - статический момент полусечения;

x 0 - расстояние от оси ординат до внешней поверхности стены;

- отношение расчетного вылета полки к толщине швеллера;

- отношение проектной высоты к толщине канала

3.Размеры каналов, площадь сечения, справочные значения по осям и масса 1 м канала должны соответствовать:

  • для швеллеров из углеродистой кипящей и полуспокойной стали - указано в табл. 1;
  • для швеллеров из углеродистой спокойной и низколегированной стали - указано в табл. 2.

Таблица 1

Продолжение таблицы. 1

Продолжение таблицы. 1

стол 2

Продолжение таблицы.2

Продолжение таблицы. 2

Примечание к таблицам 1 и 2. Приведенные в таблицах площади поперечного сечения и справочные значения рассчитаны исходя из номинальных размеров. При расчете массы 1 м профиля плотность стали была принята равной 7,85 г / см 3.

(Измененная редакция, Изм. №2, Изм.).

4. Предельные отклонения высоты канала не должны превышать указанные в таблице. 3.

Таблица 3

5.Предельные отклонения ширины полки не должны превышать указанных в таблице. 4.

Таблица 4

4; 5. (Измененная редакция, Изм. №1).

6. (Исключен, Изм. № 2).

7. Предельные отклонения от угла 90 ° не должны превышать:

  • ± 1 ° 30 "- при ширине полки до 100 мм;
  • ± 1 ° - при ширине полки более 100 мм.

8. Швеллеры изготавливаются длиной от 3 до 11,8 м:

  • - мерная длина;
  • - мерная длина с негабаритными сегментами в количестве не более 7% от веса партии;
  • - кратная мерная длина;
  • - кратная мерная длина с негабаритными сегментами в количестве не более 7% от веса партии;
  • - немерная длина.

По желанию потребителя каналы изготавливаются длиной 12 м.

9. Предельные отклонения по длине каналов измеряемой и кратной измеренной длины не должны превышать указанных в таблице. пять.

10. Скручивание каналов вокруг продольной оси не должно превышать произведение 1 ° на длину канала в метрах, но не более 10 °.

11. Кривизна каналов не должна превышать 0,1% длины.

12. Волнистость полок швеллеров не должна превышать 2 мм на 1 м.

13. Контроль размеров поперечного сечения швеллеров, а также закрутки и кривизны осуществляется на расстоянии: с высокой точностью профилирования - не менее 80 мм от торцов, увеличенной - 100 мм и нормальной - 200 мм.

(доработанная редакция, изм. № 2).

14. Высота канала определяется в плоскости на расстоянии, равном значению внешнего радиуса кривизны (5 + s).

15. Марки стали и технические требования - по ГОСТ 11474.

.

(введен дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госкомитета СССР по стандартам от 14.02.83 № 771

3. Стандарт полностью соответствует СТ СЭВ 105-86

4. ВЗАМЕН ГОСТ 8278-75

5.СПРАВОЧНАЯ НОРМАТИВНАЯ И ТЕХНИЧЕСКАЯ ДОКУМЕНТЫ

6. Снято ограничение срока действия согласно протоколу 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IUS 11-95)

7. РЕСПУБЛИКАЦИЯ с Изменениями № 1, 2, утвержденными в октябре 1987 г., июне 1988 г. (IUS 1-88.11-88), Поправками (IUS 3-90)

По ширине полок гнутый швеллер делится на равный и неравный.Настоящий стандарт распространяется на стальные гнутые равные швеллеры , которые изготавливаются из холоднокатаной и горячекатаной стали обычного качества, высококачественной конструкционной углеродистой стали и низколегированной стали. Швеллер изогнутый изготавливается на профилегибочных станах.

По точности профилирования, в соответствии с нормативными документами, швеллер изготавливается различной точности прокатки: высокая точность - А, повышенная - Б, нормальная точность - С. Показатели технического уровня по настоящему ГОСТу предусмотрены для высшая и первая категории качества.

Швеллер гнутый ГОСТ 8278-83 имеет П-образное сечение (сечение С-образное) различных размеров и веса 1 метр ходового канала.Профили гнутые изготавливаются либо из рулонной горячекатаной углеродистой стали, либо из углеродистой конструкционной стали и низколегированной стали. Для изготовления согнутого в короб швеллера (см. Фото) заводы-производители используют специальный профилегибочный станок для гибки металлического профиля. Этот облегченный тип швеллера выпускается (вес погонных метров меньше, чем у горячекатаного швеллера) с закругленными внешними углами, в отличие от горячекатаной стали. Это сильно влияет на разницу во внешнем виде ...Спутать эти два металлических изделия друг с другом просто невозможно! При использовании холоднокатаного проката элемент будет иметь большую устойчивость к деформации, что определяет его преимущества перед другими. Кроме того, если говорить о горячекатаных заготовках, то из-за воздействия высоких температур кристаллическая решетка стали меняется, чего нельзя сказать о холоднокатаных.

Изогнутый канал имеет примерно одинаковую толщину во всех точках его поперечного сечения. Отличие может быть только в пределах допусков от номинального размера исходного материала для производства швеллера - стального проката.Края (торцы) полок не закруглены, а в поперечном сечении представляют собой прямоугольник, который «переходит» в основную стенку изделия. Одним словом понятно, что швеллер из листа гнут.

Гнутые профили могут быть угловыми (равными и неравными) и гнутыми швеллерами, Z- и C-образными профилями, специальными профилями для вагоностроения, а также желобами, гофрированными, легкими перфорированными и листовыми профилями с волнистым или трапециевидным гофром. Легкие холоднокатаные профили изготавливают из листового проката различных марок стали: углеродистой стали обыкновенного качества (С235-С275 ГОСТ 27772-88), конструкционного качества (08кп ГОСТ 1050-88), а также из легированной конструкционной стали (С325-345 ГОСТ 27772). -88), с толщиной металла от 2 до 5 мм.Бывает, что для этого берут различные его сплавы, есть еще нержавеющие разновидности гнутого профиля. В последнем случае холодногнутые профили будут иметь лучшую прочность и коррозионную стойкость, что дает возможность использовать их даже в сложных условиях повышенной влажности.

Швеллер

Равно-фланцевый ГОСТ 8278-83 применяется при строительстве зданий и сооружений, для изготовления металлических каркасов из гнутого профиля, перегородок и т. Д. Все швеллеры хорошо работают на изгиб и воспринимают осевые нагрузки, тем самым повышая прочность конструкции. структура в целом и др. характеристики... Типы швеллеров различаются по ширине полок, их размеры могут варьироваться в пределах 32-115 миллиметров (узкая полка и широкополочный профиль). Высота канала может варьироваться от 50 до 400 миллиметров. Его высокая востребованность обусловлена ​​хорошим соотношением удельного веса холодногнутого канала, его физико-механических свойств (прочности и т. Д.) И размеров самого поперечного сечения.

Швеллер холодногнутый с размерами 10, 12, 14, 16, 20 активно применяется в промышленном и гражданском строительстве в качестве замены горячекатаного проката из-за меньшего удельного веса изогнутого швеллера с тонкими полками (из листовой стали). чугуна), для армирования бетонных конструкций, в металлообработке, при производстве вагонов, в автомобилестроении, при изготовлении мостов, легких кровель и тонкостенных колонн, а также в других отраслях народного хозяйства.В жилищном строительстве ассортимент холодногнутых швеллеров может быть использован при производстве арматуры для ЖБИ, в монолитных конструкциях, каркасных конструкциях, при возведении заборов, лестниц, навесов и других металлических конструкций различной сложности. Визуально разницу между гнутым швом и обычным горячекатаным швом можно определить по внешним закругленным углам. Использование легких стальных гнутых профилей значительно снижает вес конструкции и давление на фундамент при возведении зданий и сооружений из тонкостенных профилей, что позволяет сэкономить до 40% денежных средств на стоимости металла в сравнение с заводским прокатным профилем.

Чтобы купить швеллер гнутый равнополочный, необходимо знать, какие габариты сечения (высота, ширина, толщина полки) вам нужны, и сколько металла вы получите. Таким образом, в ассортименте гнутого швеллера все параметры складываются из следующих размеров:

h - высота стенки, мм

б - ширина полки, мм

с - толщина полки, мм

r - радиус изгиба, мм

Если гнутый канал изготовлен из углеродистой полуспокойной или кипящей стали (обычного качества или конструкционного качества), радиус изгиба должен быть не более 4 мм.При использовании низколегированных или углеродистых штилей - радиус не более 7 мм. Из-за этого площадь поперечного сечения и, как следствие, удельный вес (масса 1 погонный метр) гнутых каналов из сталей первого и второго типов несколько различаются. Также в незначительной степени они не совпадают с другими характеристиками, используемыми в инженерных и конструкторских расчетах, такими как: моменты инерции и сопротивления, статический момент поперечного полусечения, расстояния от осей инерции до внешних поверхностей произведение, радиус вращения и другие.

Ассортимент канала ГОСТ 8278-83 отличается большим разнообразием типоразмеров (номеров), количество которых превышает несколько десятков наименований. При выборе облегченного сортимента в первую очередь учитывается его целевое назначение, по ГОСТу подбирается типоразмер канала с определенными параметрами, такими как высота профиля, длина и расстояние между краями полок. , теоретический вес 1 погонного метра канала.Также ассортимент гнутых профилей разделяет балки по длине (прокат мерной, кратной мерной и немерной длины). Стандартная длина гнутого профиля может составлять 2–12 м, балка длиной более 12 м изготавливается по индивидуальному заказу. Длина отдельной плети - это максимальная длина бруска, нарезанного обычным способом, концы которого перпендикулярны продольной оси.

Ассортимент швеллера гнутого по ГОСТ 8278-89

Ассортимент гнутого швеллера соответствует стандартам:
фланцевое сечение равное - ГОСТ 8278-89;
неравномерное сечение - ГОСТ 8281-80.

Количество изогнутых каналов соответствует его размеру, выраженному в см. В маркировке холодногнутый профиль имеет нумерацию, состоящую из трех цифр. Обозначение по ГОСТу отображает расстояние в миллиметрах: между гранями, ширину торца, толщину металлической стенки.

Например, обозначение канала в разметке: 40х30х2,5. Отсюда легко узнать, какие размеры имеет гнутый профиль: 40 - расстояние между полками (мм), 30 - ширина полки (мм), 2.5 - толщина стенки (мм).

Вес гнутого швеллера может варьироваться в зависимости от его габаритов. В представленной таблице предусмотрена масса 1 погонного метра гнутого канала, разброс значений тора за счет разной высоты стенок и толщины полок. Удельный вес U-образного профиля начинается от 1 кг на 1 метр и может достигать 11 кг для 170 холодногнутых профилей, за счет чего формируется очень широкий диапазон размеров и веса криволинейного канала.Толщина стенки также не остается постоянной и колеблется от 2 до 6 мм.

Изогнутый швеллер максимально приближенный к характеристикам ГОСТ маркируется буквой А - высокая точность. Менее точный холодногнутый швеллер обозначается буквой В - повышенная точность, а криволинейный стальной нормальной точности - буквой Б. Важным параметром проката является не только его размер, но и вес. погонный метр. Узнать, сколько весит изогнутый канал и его геометрические размеры, вы можете, изучив таблицу теоретического веса канала, представленную на нашем сайте.В обычном случае масса рассчитывается довольно просто, но только в том случае, если ее форма получена путем гибки из листового металла. Те. при расчете массы гнутого канала учитывается равнофланцевое изделие, внутренние края стенок которого параллельны друг другу. Также существуют неравные профили, для которых расчет массы несколько затруднен из-за разницы в длине полок.

Таблица - Размеры и масса гнутых швеллеров из углеродистой кипящей и полуспокойной стали

Стенка h, мм

Полка b, мм

Толщина S, мм

Радиус изгиба R, не более, мм

Масса 1 м канала, кг


Отличие горячекатаного швеллера от гнутого .

Гнутый стальной швеллер представляет собой П-образное сечение, как и горячекатаный, но имеет более скругленные внешние углы, более точные размеры. так как в процессе производства дефекты в заготовке устраняются. При использовании гнутого швеллера дополнительной обработки не требуется, в отличие от горячекатаного швеллера гнутый швеллер имеет однородную толщину изделия.Гнутый швеллер намного легче горячекатаной стали, а значит, экономически выгоднее для покупателя.

Применение гнутого швеллера ... Такой швеллер применяется в промышленном и гражданском строительстве при возведении фундамента здания на начальном этапе, позволяет снизить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют в качестве горячекатаного для конструкций, которые будут испытывать большие нагрузки, а используют как дополнительный армирующий элемент каркаса.В автомобилестроении и автомобилестроении каркасные конструкции, дорожная и строительная техника изготавливаются с использованием гнутого швеллера.

По ГОСТ 8278 коленчатый швеллер изготавливают длиной 3 - 11,8 м: мерной длины, мерной длины с негабаритными сегментами, кратной мерной длины, кратной мерной длины с негабаритными сегментами и негабаритной длины. По желанию заказчика каналы изготавливаются до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Рулонный канал широко представлен на наших складах в Подмосковье (Лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов, Самара, Казань, Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, ст. Новотитаровская. В Ростове-на-Дону и Курске изготавливается гнутый швеллер по размерам заказчика. Толщина стенки гнутого швеллера, который мы производим, составляет 2,5 - 6 мм, высота: 40 - 250 мм, ширина полки: 32 - 125 мм.

Таблица каналов ГОСТ 8278-83. Ассортимент гнутых швеллеров в основном производятся нами и предлагаются с наших складов. Масса стального гнутого равнополочного швеллера, масса 1 метра швеллера, количество метров на тонну. а, б - высота и ширина изогнутого канала, s - толщина стенки

Изогнутый канал Вес на метр криволинейного канала Метров на тонну
a б с
0 32 2,5 2,22 450,45
4 3,39 294,99
0 32 4 4,02 248,76
40 3 3,49 286,53
60 3 4,43 225,73
4 5,78 173,08
5 7,07 141,54
80 4 7,07 141,54
100 50 3 4,47 223,71
4 5,81 172,12
5 7,14 140,06
120 50 3 4,91 203,67
60 4 7,07 141,54
5 8,71 114,81
6 10,25 97,56
80 4 8,32 120,19
5 10,28 97,28
140 60 4 7 142,86
5 9,49 105,37
160 50 5 9,49 105,37
60 4 8,32 120,19
5 10,28 97,28
6 12,14 82,37
80 4 9,58 104,38
5 11,85 84,39
6 14,02 71,33
180 60 4 10 100
70 6 14,02 71,32
80 5 12,68 78,86
200 60 4 9 111
80 5 13,42 74,52
6 15,91 62,85
100 5 16 62,5
6 17,79 56,21
250 125 6 22,5 44,44

Купить швеллер изогнутый

M E F G O S D A R S T V E N Y S T A N D A R T

СТАЛЬНЫЕ Гнутые равнополочные каналы
Ассортимент

Стальные гнутые равные каналы.Размеры


Дата введения 01.01.84

1. Настоящий стандарт распространяется на стальные гнутые равнополочные швеллеры, изготавливаемые на прокатных станах из холоднокатаного и горячекатаного проката, рулонной стали обыкновенного качества, высокого качества. -качественная конструкционная углеродистая и низколегированная сталь.

Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества. (доработанная редакция, изм. №1, 2).

ля. По точности профилирования швеллеры выпускаются:

высокой точности - А;
повышенной точности - Б;
нормальной точности - В.

Требования к высокой и высокой точности профилирования соответствуют высшей категории качества. (введен дополнительно, Изм. № 1).

2. Сечение каналов должно соответствовать указанному на чертеже.

h - высота стены ; b - ширина полки ; s - толщина канала; R - радиус кривизны; Вт - момент сопротивления; I - момент инерции; i - радиус инерции; S x - статический момент полусечения, x 0 - расстояние от оси y - y до внешней поверхности стены; - отношение расчетного вылета полки к толщине швеллера; - отношение проектной высоты к толщине канала

3.Размеры каналов, площадь поперечного сечения, справочные значения по осям и масса 1 м канала должны соответствовать:

для каналов из углеродистой кипящей и полуспокойной стали - указаны в Таблица. 1;
для швеллеров из углеродистой спокойной и низколегированной стали - указано в табл. 2.

Таблица 1

Почему стоит рассмотреть канал с С-образным сечением для металлоконструкций

Как производители, мы много работаем с конструкционной сталью и алюминием.Он широко используется в прицепах, а также является отличным заменителем древесины в строительстве. Двутавровая балка является наиболее узнаваемой структурной формой, но мы утверждаем, что бывают случаи, когда вам лучше с буквой «C». Вот почему мы думаем, что C-образный канал (или, как вариант, C-образная балка или C-образный профиль) заслуживает рассмотрения.

Удельная масса

Слоны сильны, но навозные жуки намного сильнее. Конечно, слон может нести больший общий вес, но большая часть его силы уходит на то, чтобы нести самого себя.Навозный жук небольшой, но может нести во много раз больше собственного веса.

Конструкционная сталь и алюминий работают одинаково. Большая тяжелая деталь прочна, но геометрия двутавровой балки оптимизирована для получения максимально возможной прочности при минимальном количестве материала. В двутавровой балке вертикальная стенка сопротивляется изгибу, а верхняя и нижняя полки противодействуют любому скручиванию. (Если полки шире, чем высота стенки, она становится двутавровой балкой. Все зависит от формы поперечного сечения.)

Знакомьтесь, канал C-Section

Несмотря на то, что двутавровые балки прочные, их не всегда легко встроить в ваше производство.Проблема в том, что у вас есть только две параллельные грани для монтажа. Установка на поверхность, параллельную стенке, означает добавление угла к фланцам. Канал C-образного сечения преодолевает это, перемещая перегородку к одному краю фланцев, изменяя поперечное сечение с «I» на «C» в процессе.

Таким образом, C-образный профиль

имеет три плоские поверхности для крепления. Он по-прежнему прочен, хотя такая геометрия немного уступает жесткости двутавровой балки. Однако вместо этого он избегает использования скобок или угла.Это экономит деньги, время и вес, возможно, стоит перейти на более тяжелую секцию.

Другие преимущества

Конструкционный алюминий легкий, с ним легко работать, а также, в отличие от дерева, он не горит. Это делает его хорошей альтернативой пиломатериалам для обрамления стен или установки потолочных стыков и стропил. Кроме того, поскольку в отличие от материала трубки, секция открытая, она легко моется, быстро и легко сливается, а не удерживает влагу.

Приложения

Большинство прицепов изготавливаются с алюминиевым швеллером С-образного сечения для элементов конструкции.Он легкий, легко режется и сверлится, не подвержен коррозии. Кроме того, три плоские поверхности упрощают добавление панелей или других структурных компонентов. Он особенно популярен в прицепах для лодок, где легкость мытья и отсутствие участков, удерживающих влагу, обеспечивают долгий срок службы. Оконные и дверные коробки часто изготавливаются из швеллера С-образного сечения по тем же причинам.

Также, как было сказано выше, в строительстве часто используется швеллер C-образного сечения из алюминия. Это особенно хороший выбор там, где пожар является более серьезной проблемой, чем обычно.

Видите? Не обязательно быть двутавровой балкой

Скажем, «конструкционный алюминий» или «конструкционная сталь», и мы готовы поспорить, что большинство людей представляет себе традиционную двутавровую балку. Эта форма удовлетворяла потребности производителей, а также тех, кто строил на протяжении нескольких поколений, но иногда она усложняет сборку, чем, возможно, нужно. Вот почему мы предлагаем вам рассмотреть канал C-образного сечения (или C-образную балку, в зависимости от того, что вам подходит). С дополнительной плоской поверхностью материал C-образного сечения может упростить вашу конструкцию и сэкономить ваше время и деньги.

Калькулятор свойств сечения С-образного профиля

Калькулятор свойств сечения С-образного сечения для балки с С-каналом с прямым участком (участок без конуса).

Канал С - структурная балка С-образной формы. поперечное сечение. Верхняя и нижняя пластины называются фланцами, а Вертикальная пластина, соединяющая фланцы, называется стенкой. Швеллеры из стали, алюминия и нержавеющей стали доступны и производятся. методы горячей прокатки и экструзии.


РЕЗУЛЬТАТЫ
Параметр Значение
Площадь поперечного сечения [A] --- мм ^ 2 см ^ 2 дюйма ^ 2 фута ^ 2
Масса [M] --- кг-фунт
Второй момент площади [I xx ] --- мм ^ 4 см ^ 4 дюйма ^ 4 фута ^ 4
Второй момент площади [I yy ] ---
Модуль упругости [S xx ] --- мм ^ 3 см ^ 3 дюйма ^ 3 фута ^ 3
Минимальный модуль упругости сечения [S yy ] ---
Радиус вращения [r x ] --- ммcmminchft
Радиус вращения [r y ] ---
Центроидное расстояние в направлении x [x c ] --- ммcmminchft
Центроидное расстояние в направлении y [y c ] ---

Примечание: используйте точку "."как десятичный разделитель.

Радиус вращения (Площадь): Расстояние от оси, на котором площадь тела можно считать сосредоточенной, а площадь второго момента этой конфигурации равна ко второму моменту площадь фактического тела относительно той же оси.

Второй момент площади: Способность поперечного сечения сопротивляться изгибу.

Модуль упругости сечения: Момент инерции площади поперечного сечения структурный элемент, деленный на расстояние от центра тяжести до самая дальняя точка участка; мера прочности на изгиб балки.

Гнутые профили из нержавеющей стали

Конструкционные профили обычно доступны в виде стержней длиной 6 метров. Для индивидуального применения их разрезают на нужную длину и устанавливают.
Часто в проекте запрашивается гнутых профилей , которые адаптируются к формам применения. В общем, есть два способа реализовать это. Узнайте больше об этом.


Гибка круглых труб

Гибочные трубы используются во многих отраслях промышленности; они используются в автомобилестроении , химическом , воздушном сообщении , строительстве и пищевых продуктах и напитках промышленности в качестве элементов машин или трубопроводов для различных сред.
По сравнению с другими, гнутые профили составляют большую часть группы. В зависимости от требований к радиус изгиба , точность размеров и точность, используются разные методы с различными станками.

  • Очень распространенной является процедура изгиба на оправке , которая обеспечивает узких радиусов , и благодаря штабелирующей оправке труба не деформируется в поперечном сечении
  • Для больших радиусов часто используется метод кольцевой гибки (также называемый трехвалковой гибкой )

Существуют и другие технологии, при которых трубы изгибаются в теплых условиях, тогда как вышеупомянутое при комнатной температуре происходит .

Гибка открытых профилей

Открытые профили, такие как балок , Т-образных профилей, U-образные профили ( каналов ), уголков из нержавеющей стали , также изгибаются до определенного радиуса. Как и версия из углеродистой стали, конструкционные элементы из нержавеющей стали также устанавливаются в строительном секторе и области архитектуры . Кроме того, также для химической , фармацевтической , нефтехимической промышленности , а также для сельского хозяйства и всех приложений, где коррозионная стойкость обязательна, необходимы гнутые профили.Например, к этой группе относятся подконструкции или подкрепления для танков , башен или эстакад и опор для мостов у моря.

Профилегибочные станки

Из-за размеров профиля и их радиусов для гибки конструкционных профилей в основном используются станки для гибки колец .
Эти машины обычно оснащены трехвалковой системой. Гибочные валки имеют особую твердость поверхности и адаптированы к индивидуальной геометрии.Большинство производителей станков предлагают дополнительные компоненты, а также ЧПУ-контроллер для повышения точности гибки .
Мощность станка - важный фактор. Открытые профили - за исключением равных углов опор - имеют сильную ось и слабую ось с различным модулем упругости , который имеет отношение к необходимой прочности на изгиб.
В качестве примера можно увидеть балку HEB 200 . Эта балка имеет модуль сечения 200,1 см 3 на более слабой оси.Если предполагается изгибать его на более прочной оси, модуль упругости сечения составляет 620 см 3 . Это в три раза больше, поэтому гибочный станок должен обеспечивать соответствующую мощность.

Гибка сваренных лазером профилей по сравнению с горячекатаными профилями из нержавеющей стали

Когда дело доходит до гибки профилей, часто возникают вопросы от пользователя. В случае горячекатаного профиля сомнения в целесообразности быстро снимаются. Однако при сварке соответственно профилей , сваренных лазерной сваркой, необходимо гнуть, сомнения в приемлемости изгиба остаются немного дольше.
Не все профили и размеры доступны в горячекатаном исполнении. Однако это не ограничение, так как профили , сваренные с помощью лазерной сварки, идеально подходят для гибки . Есть только одно условие: сварной шов должен быть проплавлен полностью .
В Montanstahl мы свариваем все открытые профили с толщиной стенки до 20-25 мм с полным проваром (таким образом, перекрывается балка HEB 1000 с толщиной стенки 19 мм).

Экономическая эффективность процесса гибки профилей из нержавеющей стали

Гибка профилей из нержавеющей стали на самом деле не является дорогостоящим процессом.Из-за стоимости материала установка стоит , а время гибки относительно невелико в цене профиля.
К сожалению, у этого метода есть и обратная сторона: из-за процесса гибки стержень длиной не может быть изогнут полностью. В зависимости от радиуса и сечения профиля часть концов стержня не изгибается. Эта часть может иметь длину до 1500 миллиметров на каждую сторону.
Этот аспект не следует недооценивать, говоря о значении для нержавеющей стали , поскольку это увеличивает общую стоимость гнутого профиля.

3D-лазерная сварка, альтернатива гибке профилей из нержавеющей стали

Некоторые профили из нержавеющей стали нельзя гнуть. Причиной тому может быть сложность сечения , децентрализованный центр масс или риск непоправимой деформации профиля.
Очень эффективная альтернатива гибке специальных профилей - это 3D-лазерная сварка . Стальные полосы загибают по слабой оси, те, что гнуты по сильной оси, вырезают уже закругленными из листа.Затем профиль прошивается и сваривается с помощью 3D-лазерного робота.
Лазерный робот - это 5-осевой робот с ЧПУ, который выполняет сварку точно в нужном месте, независимо от того, является ли это линейным или гнутым соединением. Это гарантирует глубокий провар при небольшом искажении и высокую точность размеров .

При использовании этого метода никого не заставляют производить лишнюю длину, которую потом нужно утилизировать.Другое преимущество состоит в том, что не происходит деформационного упрочнения нержавеющей стали из-за холодной деформации процесса гибки.

Если вам нужен гнутый профиль из нержавеющей стали , тогда свяжитесь с нами. Мы рады Вам помочь!

Свойства секции канала (U) | calcresource

Определения

Оглавление

Геометрия

U-образная секция (также называемая каналом) представляет собой довольно распространенную форму сечения, обычно используемую в стальных конструкциях. 2 \ right)

Мы достигли последнего уравнения, разбив U-образный профиль на более простые компоненты (фланцы и стенку), а затем определив статический момент каждый, от оси, выровненной по внешнему краю полотна.Если вам нужно больше подробностей об этой технике, вы можете прочитать нашу статью о поиске центроида составных областей здесь.

Момент инерции

Момент инерции секции канала можно определить, если общую площадь разделить на три меньших, A, B, C, как показано на рисунке ниже. Конечная область может рассматриваться как аддитивная комбинация A + B + C. Однако, поскольку фланцы равны, более простая комбинация может быть (A + B + C + V) -V (то есть разница между двумя прямоугольными областями).3} {12}

, где h высота канала, b ширина полок, t_f толщина полок и t_w толщина стенки. Обратите внимание, что нет необходимости применять теорему о параллельных осях для любой из двух прямоугольных областей (V и A + B + C + V), потому что их центроиды лежат над исследуемой осью x.

Момент инерции I_y секции канала вокруг центральной оси y лучше всего находить с применением теоремы о параллельных осях. Момент инерции I_ {y0} сечения канала вокруг нецентроидной оси y0 легко найти, если мы рассмотрим все поперечное сечение как сборку двух фланцев (области B и C на рисунке) и одной стенки. (область А).2

Почему полезен момент инерции

Момент инерции (второй момент или площадь) используется в теории балок для описания жесткости балки при изгибе. Изгибающий момент M, приложенный к поперечному сечению, связан с его моментом инерции следующим уравнением:

M = E \ times I \ times \ kappa

где E - модуль Юнга, свойство материала, и \ kappa кривизна балки из-за приложенной нагрузки. Следовательно, из предыдущего уравнения видно, что когда к поперечному сечению балки прилагается определенный изгибающий момент M, развиваемая кривизна обратно пропорциональна моменту инерции I.

Полярный момент инерции

Полярный момент инерции описывает жесткость поперечного сечения по отношению к крутящему моменту; аналогично описанные выше плоские моменты инерции связаны с изгибом при изгибе. Расчет полярного момента инерции I_z вокруг оси z (перпендикулярной сечению) можно выполнить с помощью теоремы о перпендикулярных осях:

I_z = I_x + I_y

, где I_ {x} и I_ {y} равны моменты инерции вокруг осей x и y, которые взаимно перпендикулярны оси z и пересекаются в общей точке начала координат.4.

Модуль упругого сечения

Модуль упругого сечения S_x любого сечения вокруг оси x (центроидный) описывает реакцию сечения при упругом изгибе при изгибе вокруг той же оси. Он определяется как:

S_x = \ frac {I_x} {Y}

, где I_ {x} - момент инерции сечения вокруг оси x, а Y - расстояние от центра тяжести данного сечения волокна ( параллельно оси). Обычно для этого расчета используется более удаленное волокно, что приводит к минимальному модулю упругости сечения.Если поперечное сечение симметрично относительно оси (например, U-образное сечение вокруг оси x) и его размер, перпендикулярный этой оси, равен h, то самое удаленное волокно находится на расстоянии Y = h / 2 от оси. Следовательно, последняя формула принимает следующий вид:

S_x = \ frac {2 I_x} {h}

Для модуля упругости S_y сечения вокруг оси y можно определить два значения: одно для левого волокна сечения (расстояние x_c от центроида) и один для правых волокон, которые являются кончиками фланцев (на расстоянии b-x_c от центроида):

\ begin {split} & S_ {y, max} & = \ frac {I_y} {x_c} \\ & S_ {y, min} & = \ frac {I_y} {b-x_c} \ end {split}

, где обозначение max / min основано на предположении, что x_c \ lt b-x_c, что актуально для любого раздела канала.Обычно требуется только минимальный модуль упругости сечения (почему см. В следующем абзаце).

Если изгибающий момент M_x приложен к оси x, сечение будет реагировать нормальными напряжениями, линейно изменяющимися с расстоянием от нейтральной оси (которая в упругом режиме совпадает с центроидальной осью x-x). Вдоль нейтральной оси напряжения равны нулю. Абсолютный максимум \ sigma будет иметь место в самом удаленном волокне с величиной, определяемой формулой:

\ sigma = \ frac {M_x} {S_x}

Из последнего уравнения модуль упругости сечения можно рассматривать при изгибе при изгибе, a свойство, аналогичное поперечному сечению A, для осевой нагрузки.3.

Модуль упругости сечения при пластике

Модуль упругости сечения при пластическом сечении аналогичен модулю упругости, но определяется исходя из предположения о полной пластической деформации поперечного сечения из-за изгиба при изгибе. В этом случае вся секция делится на две части, одну на растяжение и одну на сжатие, каждая из которых находится под однородным полем напряжений. Для материалов с равными напряжениями текучести при растяжении и сжатии это приводит к разделению сечения на две равные области, A_t при растяжении и A_c при сжатии, разделенных нейтральной осью.Это результат уравновешивания внутренних сил в поперечном сечении при пластическом изгибе. Действительно, сжимающая сила, реализуемая по всей сжимаемой области, будет A_cf_y, если предположить, что пластические условия (то есть материал податился бы везде) и что предел текучести при сжатии равен f_y. Точно так же растягивающая сила будет A_t f_y, используя те же предположения. Обеспечение равновесия:

A_cf_y = A_t f_y \ Rightarrow

A_c = A_t

Ось называется пластичной нейтральной осью , и для несимметричных секций она не совпадает с упругой нейтральной осью (которая снова является центроидной). один).Модуль упругости пластического сечения определяется по общей формуле:

Z = A_c Y_c + A_t Y_t

, где Y_c - расстояние от центра тяжести области сжатия A_c от нейтральной оси пластика, а Y_t - соответствующее расстояние от центра тяжести растяжения. площадь А_т.

Пластиковая нейтральная ось делит поперечное сечение на две равные области при условии, что материал имеет одинаковый предел текучести при растяжении и сжатии.

Вокруг оси x

В случае U-образного сечения существует симметрия относительно оси, параллельной фланцам.Другими словами, центральная ось x также является осью симметрии. В этом случае пластичная нейтральная ось, разделяющая всю площадь на две равные части, также должна быть центроидальной. Из-за симметрии это Y_c = Y_t, и применение последнего уравнения приводит к следующей формуле для модуля пластического сечения поперечного сечения канала при изгибе xx:

Z_x = 2 A_c Y_c

Нахождение центра тяжести сжатая область проста. Как показано на следующем рисунке, площадь сжатия считается эквивалентной разнице между большим прямоугольником с размерами b и h / 2 и меньшим (синего цвета).2} {4}

Вокруг оси Y

U-образный профиль не имеет симметрии, вокруг оси, параллельной стенке. В этом случае пластиковая нейтральная ось не видна только при осмотре, и ее необходимо определить в первую очередь. Можно использовать свойство пластиковой нейтральной оси разделять все сечение на две равные части. В частности, для U-образного сечения получены следующие два уравнения для изгиба вокруг оси y:

\ left \ {\ begin {array} {ll} 2 (b-x_ {pna}) t_f = \ frac {A } {2} & \ text {, if} x_ {pna} \ ge t_w \\ x_ {pna} h = \ frac {A} {2} & \ text {, if} x_ {pna} \ lt t_w \\ \ end {array} \ right.

, что становится:

x_ {pna} = \ left \ {\ begin {array} {ll} b- \ frac {A} {4t_f} & \ text {, если:} t_w \ le {A \ over2 h } \\ \ frac {A} {2h} & \ text {, если:} t_w \ gt {A \ over2 h} \\ \ end {array} \ right.

где x_ \ textit {pna} - расстояние от нейтральной оси пластика до внешнего края полотна (левый край на рисунке). Первое уравнение справедливо, когда пластиковая нейтральная ось проходит через два фланца, а второе - когда проходит через стенку. Как правило, заранее невозможно узнать, какое уравнение имеет значение.2) - 4bt_f h_wt_w \ right) \ quad, t_w \ gt {A \ over2 h}

где: h_w = h-2t_f.

Радиус вращения

Радиус вращения R_g поперечного сечения относительно оси задается формулой:

R_g = \ sqrt {\ frac {I} {A}}

где I момент инерции поперечного сечения вокруг той же оси и А его площади. Размеры радиуса вращения [Длина]. Он описывает, как далеко от центроида распределена область. Малый радиус указывает на более компактное сечение.Круг - это форма с минимальным радиусом вращения по сравнению с любой другой секцией с той же площадью A. Однако U-секция должна иметь значительно больший радиус вращения, особенно вокруг оси x, поскольку большая часть материала в секции расположена далеко от центроида. 2) - 4bt_f h_wt_w \ right) & \ quad, t_w \ gt {A \ over2 h} \ end {array} \ right.3} {3}

Связанные страницы

Понравилась эта страница? Поделись с друзьями!

Двутавровая балка и широкополочная балка: объяснение и применение

Главная »Блог

Прогуливаясь по складскому двору, вы можете сначала не заметить разницу между двумя распространенными балками - двутавровой балкой и балкой с широкими полками - однако, даже если они могут показаться очень похожими, есть ключевые различия, которые делают выбор правильного продукта жизненно важным для определенные проекты.

1) В чем разница между двутавровой балкой и широкой полкой?

Начнем с основ: горизонтальные части называются фланцами, а вертикальные части называются перемычкой. Фланцы сопротивляются изгибу, в то время как перегородка принимает на себя усилие сдвига.

Двутавровая балка имеет конические полки с более узкими полками, чем большинство широкополочных балок, что делает ее более легким строительным материалом. Балка с широкими полками, с более широкими полками и стенкой, чем двутавровая балка, может выдерживать больший вес, но в целом она становится тяжелее.

2) Какой тип балки я должен использовать для определенных проектов?

Люди часто спрашивают, что лучше, но правда в том, что это действительно зависит от вашего проекта. При принятии решения о том, что и где использовать, важна инженерия. Как двутавровые, так и широкополочные балки являются основными несущими материалами, которые можно использовать при разработке конструкции - в зависимости от ваших чертежей. Для меньшего веса опоры доступны более легкие младшие балки.

3) Где я могу получить помощь в выборе того, что подходит мне?

В Texas Iron & Metal у нас есть знающие и опытные продавцы, которые всегда готовы помочь.Мы не торопимся, чтобы узнать о вашем проекте и дать рекомендации, соответствующие вашим потребностям. И не забывайте, что покупка излишков или менее простых © - отличный способ сэкономить 10–40%.

Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime ©, а также широкополочных балок всех размеров и толщин. Если у вас есть вопросы, позвоните нам сегодня по телефону 713.672.7595. Как всегда, хочешь, у нас это есть. Теперь это предложение по запросу!

Разработка более эффективных холодногнутых стальных профилей швеллеров при гибке

Основные моменты

Предлагается методика расчета на разработку нового гнутого профиля.

Учитываются как производственные ограничения, так и конструктивные ограничения EC3.

Оптимизация позволила использовать ребра жесткости перегородки треугольной формы, а также возвратные и наклонные кромки.

Оптимизированная секция с гнутым фланцем имеет повышенную способность к изгибу до 57%.

Подробные модели FE подтверждают надежность модели и оптимизацию.

Abstract

Поперечные сечения холодногнутой стали (CFS) можно оптимизировать для увеличения их несущей способности, что приводит к созданию более эффективных и экономичных структурных систем.Эта статья призвана предоставить методологию, которая позволит разработать оптимизированные секции балки CFS с максимальной прочностью на изгиб для практического применения. Оптимизированные секции разработаны в соответствии с геометрическими требованиями Еврокода 3 (EC3), а также с рядом производственных и практических ограничений. Прочность на изгиб секций определяется на основе метода эффективной ширины, принятого в EC3, в то время как процесс оптимизации выполняется с использованием метода оптимизации роя частиц (PSO).Чтобы обеспечить возможность разработки нового поперечного сечения «гнутого фланца», метод эффективной ширины в EC3 расширен, чтобы иметь дело с возможным возникновением нескольких форм деформационного продольного изгиба. Всего в процессе оптимизации рассматривается десять различных прототипов поперечного сечения канала CFS.
