Швеллер гост обозначение: Швеллер – таблица размеров, сортамент по ГОСТ

alexxlab | 20.08.2021 | 0 | Разное

Содержание

Обозначение швеллера на чертежах | ТРАСТ МЕТАЛЛ

Обозначение швеллера на чертежах

Однако такая продукция в основном изготавливается под заказ. Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири. Л – облегчённая конструкция. Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий: OОО «ТрастМеталл» . Сфера применения. Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул. Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом.

Обозначение швеллера на чертежах

Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6. 5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4% . К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод». Ширина полки. История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии. Это легендарная «Магнитка» выдавшая первый металл в году. С – специальная продукция. Здесь применяются стандартные типоразмеры, которые выглядят так: Высота изделия.

Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. ГОСТ 8240-97. С уклоном внутренних граней полок. В зависимости от категории, этот параметр составляет 4.4-8 мм. Например: П – параллельное расположение внешних граней. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений. OАО «ТрастМеталл» . Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции.

В частности, внутренних перегородок внутренних помещений, стеллажей, витрин. Если говорить о стандартизации ГОСТ , швеллеры маркируются буквенными и цифровыми обозначениями. Толщина поперечной балки. Сейчас компания является объединением из десятка сталелитейных предприятий. В частности, ключевую роль играют: Толщина поперечной балки и параллельных полок.

Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката. С параллельными гранями полок. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Маркировка по нормам ГОСТ. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Стоит отметить, что в продаже имеются перфорированные изделия. «ТрастМеталл», где определяющими критериями являются длина и ширина изделия. Здесь играют размеры 32-115 мм. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм. Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. Литеры определяют дополнительные свойства изделия. Толщина полок. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий. Масса швеллера зависит от нескольких параметров. Данный параметр варьируется в пределах 50-400 мм. ГОСТ 8240-97. h — высота швеллера, b — ширина полки, S — толщина стенки, R — радиус внутреннего закругления полок, t — толщина полки, r — радиус закругления полок.

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. OАО «ТрастМеталл» . У – полки расположены под уклоном. Э – швеллеры экономичной категории. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Таблицы размеров. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Длина стандартного швеллера не превышает 12 метров.

Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью. Производители.

Обозначение швеллера

Смотрите также

Обозначение швеллера на чертеже
Тогда нужно быстро пересчитать вес двутавра из тонн в метры. Стандартные размеры по ГОСТ Р варьируются в следующих диапазонах: Высота двутавра(h): от 100…
Швеллер обозначение
Цифра в обозначении изделия означает расстояние между внешними гранями швеллера в сантиметрах, буквенные обозначения говорят о свойствах полок и граней…

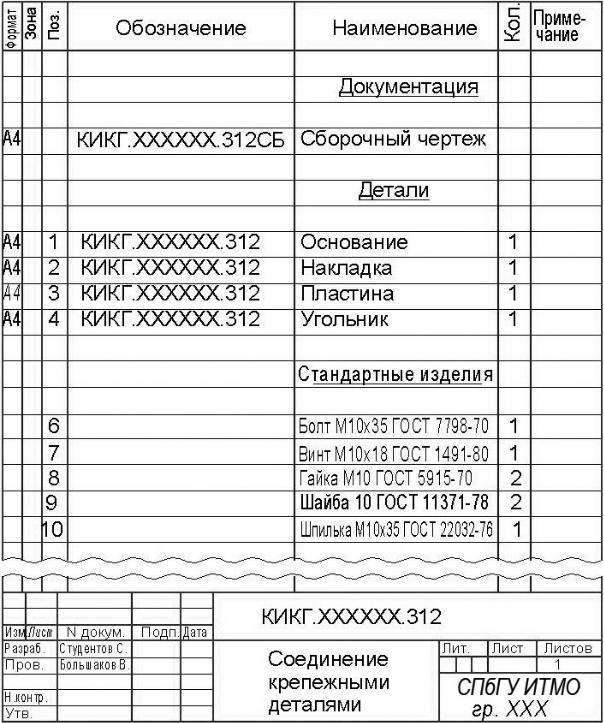

Обозначение швеллера в спецификации
Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную…
Швеллер обозначения
Швеллер — металлическое изделие, имеющее множество разновидностей, размеры и характеристики которых регламентируются в основном ГОСТами. Другими словами,…
Обозначения швеллера
Так, указанная цифра 10 свидетельствует о том, что высота полки равна 10 см или 100 мм. Длина швеллера может быть любой. О размерах. Современные…

сортамент, размеры и вес, разновидности, ГОСТы, сфера применения

В качестве опорных конструкций в строительстве нередко используют не бетонные кирпичные сооружения, а металлопрофиль. Швеллер – один из вариантов такого металлопроката. Производится он из стали разных марок и применяется в самых разных областях.

Содержание

Общее описание и назначение швеллеров
ГОСТы
Характеристики
Классификация изделий и область применения
Обычный горячекатаный
Гнутый
Сортамент швеллера
Маркировка и расшифровка

Общее описание и назначение швеллеров

Швеллер – вид фасонного металлопроката. В сечении элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Грани перпендикулярны стенке, хотя есть и модели, в которых полки с внутренней стороны наклонены. Такая конструкция по устойчивости к вертикальному давлению уступает только двутавру.

Поскольку нагрузка в опорных конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Это позволяет компенсировать перегрузку и обеспечивает долговечность опоры.

Сортамент П-образных профилей отличается высокой жесткостью.

Стойкость не только к вертикальным нагрузкам, но и к нагрузкам на изгиб

Устойчивость к разрыву, сжатию, растяжению

Механическая прочность и способность противостоять ударным нагрузкам

Низкая материалоемкость по сравнению с цельными штангами такого же сечения при сравнимой прочности

Советуюсь со специалистом

Изучаю информацию в интернете

Оба варианта

Проголосовало: 0

Конструкция, выполненная из швеллеров по ГОСТ, не имеет слабых мест. Разрушить ее очень сложно.

ГОСТы

Вес, размеры, конфигурация профиля регламентируется ГОСТ. Поскольку выпускаются изделия для разных отраслей промышленности, для изготовления каждого вида разработан собственный стандарт.

ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных, как общего значения – для строительства и усиления перекрытий и стен, так и специального.
Профиль, получаемый для автомобильного производства, регламентируется ГОСТ 19425-74.
Изделия для вагоностроения описывает ГОСТ 5267.0-90 и 5267.1-90.
Каждый из стандартов описывает не только классический вид швеллера – равнополочный и с параллельными полками, но и широкополочный, гнутый, с разными классами точности – ГОСТ 8278-83Б ГОСТ 8281-80, ГОСТ 5422-73.

П-образный профиль выполняют как из горячекатаной, так и холоднокатаной стали. Материал для балок тоже должен соответствовать ГОСТу.

Характеристики

Технические параметры выбирают в зависимости от цели использования

При выборе балки для строительства необходимо учитывать следующие параметры:

Конфигурация – равнополочный, с разной шириной полки, с уклоном или без.
Размеры и вес швеллера – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.
Класс точности – выпускают изделия высотой точности – категория «А», повышенной – «Б», и обычной – «В». В строительстве применяют модели обычного класса. Для ответственных работ требуется профиль повышенной точности, с минимальным допуском погрешности.

Марка стали – стандартная характеристика и регламентируется ГОСТ. Поэтому этот параметр можно отдельно не рассматривать.

Классификация изделий и область применения

На характеристики металлопроката очень заметно влияет способ изготовления и конфигурация изделия. По этому признаку изделия делят на горячекатаные, специальные и гнутые. Первый и последний вариант являются универсальными и применяются во всех сферах строительства. Специальные чаще всего предназначены для вагоностроения.

Обычный горячекатаный

Популярный тип фасонного профиля. Применяется для армирования и придания жесткости каркасов и других несущих конструкций.

Изготавливается деталь по технологии горячей прокатки. Заготовка из стали раскаляется и прокатывается через прокатный стан, где ей придают П-образную форму. Вес швеллера выше чем у гнутого, например, точность форм ниже. Толстые блоки такого типа довольно сложно соединять, однако благодаря толщине и конфигурации такие конструкции выдерживают высокую нагрузку. При этом материалоемкость профиля ниже цельной штанги. Для изготовления используют легированную сталь. Это означает, что при сваривании швеллеров не нужно соблюдать дополнительные ограничения.

Выпускают несколько видов горячекатаного профиля – 5 серий.

Серия П – модель с параллельным положением полочек. Самый популярный вариант. Выпускается длиной от 2 от 12 м, однако по заказу поставляют балки любой мерной и немерной длины. Изделия с параллельными гранями наиболее массивны. Масса 1 погонного метра колеблется от 4,84 до 48,28 кг.
Серия У – в этом профиле полки расположены параллельно друг другу, если оценивать внешние стороны детали. Однако внутри полки имеют уклон за счет разной толщины края и места соединения со стенкой. Уклон плавный, имеет определенный радиус закругления, который регламентируется ГОСТом. Он составляет от 6 до 15 мм. При этом масса швеллера с полочками под уклон совпадает с аналогом из серии П при условии одинаковой толщины стенки и размеров. Уклон невелик: максимальная величина достигает 10%.
Серия Э – экономичная. Получила такое название за счет меньшей материалоемкости. Достигается это за счет закругления параллельных полочек без уменьшения толщины. Но при этих размерах самый легкий швеллер серии П весит 4,84 кг, а серии Э – 4,79 кг. При использовании металлопроката в строительных работах эта разница оборачивается большой экономией.
Серия Л – легкий. Вариант с параллельными закругленными полочками и уменьшенной толщиной стенки и полок. Сортамент легкой модели представлен всего 9 вариантами. По сравнению с сериями П или У такие элементы выдерживают меньшую нагрузку.
Серия С – узкоспециализированный. Его габариты соответствуют отраслевым запросам и более специфичны. Сюда относят, например, вариант, предназначенный для вагоностроения. У такого профиля верхняя полка отогнута и по ширине отличается от другой на 6–10%.

Валера

Голос строительного гуру

Задать вопрос

Основная сфера применения горячекатаного швеллера – строительство. Используется он для возведения каркасов зданий, усиления конструкций, при кладке трубопроводов. Так как П-образная балка очень устойчива к вибрации, ее активно используют в станкостроении. Востребован металлопрокат и при конструировании автомобилей и тяжелой техники.

Гнутый

Гнутый швеллер уступает по прочности горячекатаному

Гнутый швеллер или «правильный» получил название не из-за формы, а благодаря технологии изготовления. По конфигурации он несколько отличается от обычного. Параллельные грани скруглены не только изнутри, но и снаружи.

Для такого элемента берут рулонную холоднокатаную или горячекатаную сталь – обычную, углеродистую конструкционную и низколегированную. Характеристики получаемого профиля зависят от показателей сырья. Наиболее прочные и точные по размерам швеллеры получают из холоднокатаной углеродистой стали.

Производят швеллеры на профилегибочных станках. Полосу стали подают на стан, где ей в холодном виде придают П-образную форму.

Гнутый профиль по прочности уступает горячекатаному. В то же время он заметно превосходит его в стойкости к деформациям и используется для усиления конструкций, подвергающихся высоким нагрузкам на растяжение и сжатие.

Различают 4 вида гнутого профиля:

В – грани полок наклонены внутрь;
П – полки точно параллельны друг другу;
Л – легкий швеллер с более тонкой стенкой и параллельными гранями;
С – специальная балка.

Гнутый швеллер выпускают как по ГОСТ, так и в соответствии с технической спецификацией. Размеры швеллера могут быть далеки от стандарта.

Равнополочный – вариант, в котором ширина полочек одинакова. Регламентируется ГОСТом 8278-83. Изготавливается из стали разных сортов. Длина гнутого профиля с равными гранями достигает от 3 до 11,8 м. Допускается выпуск немерной и кратной мерной длины.

Гнутый стальной профиль выпускается обычной, высокой и повышенной точности. Требования к классу здесь выше. Отклонения для повышенной точности при высоте полки до 15 см составляет всего 1,5 мм.

Неравнополочный – регламентируется ГОСТ/ 82821-80. Чаще всего производится из кипящей углеродистой стали, поскольку она обеспечивает сопротивление к разрыву более 460 единиц. Однако швеллер можно изготавливать и из легированной стали, если она обладает такими же показателями.

Диапазон длин у неравнополочных вариантов такой же, как у равнополочных. Различают их по расстоянию между полками, так называемому шагу.

Сортамент швеллера

Несмотря на разницу в конфигурации П-образный профиль используется в сходных работах и зачастую имеет очень близкие параметры. Размеры швеллера, например, серии П или У практически совпадают. Толщина стенок в серии Л меньше, так же, как и вес изделия.

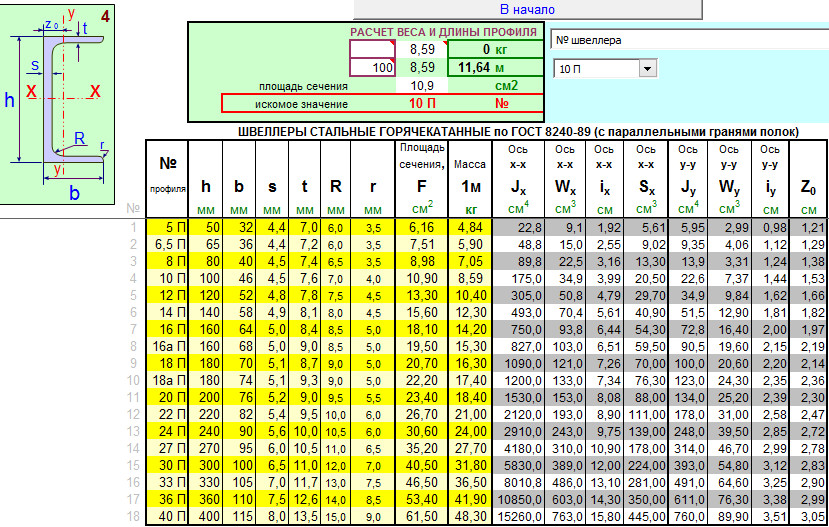

Размеры горячекатаных швеллеров:

Условные обозначения и примечания:

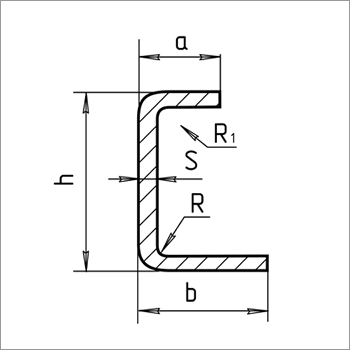

Размеры гнутых швеллеров:

Маркировка и расшифровка

Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.

Маркировка начинается со слова «Швеллер», обозначающего вид металлопрофиля, затем указывается:

первая цифра – обозначает высоту стенки в см;
следующая буква обозначает серию – П, У, Л;
через дефис ставят класс точности: В – обычная, Б – повышенная;
между первым числом и буквой может размещаться маленькая буква «а» – она указывает на то, что здесь увеличена ширина и толщина грани;
ГОСТ, регламентирующий продукцию этого типа.

Пример маркировки

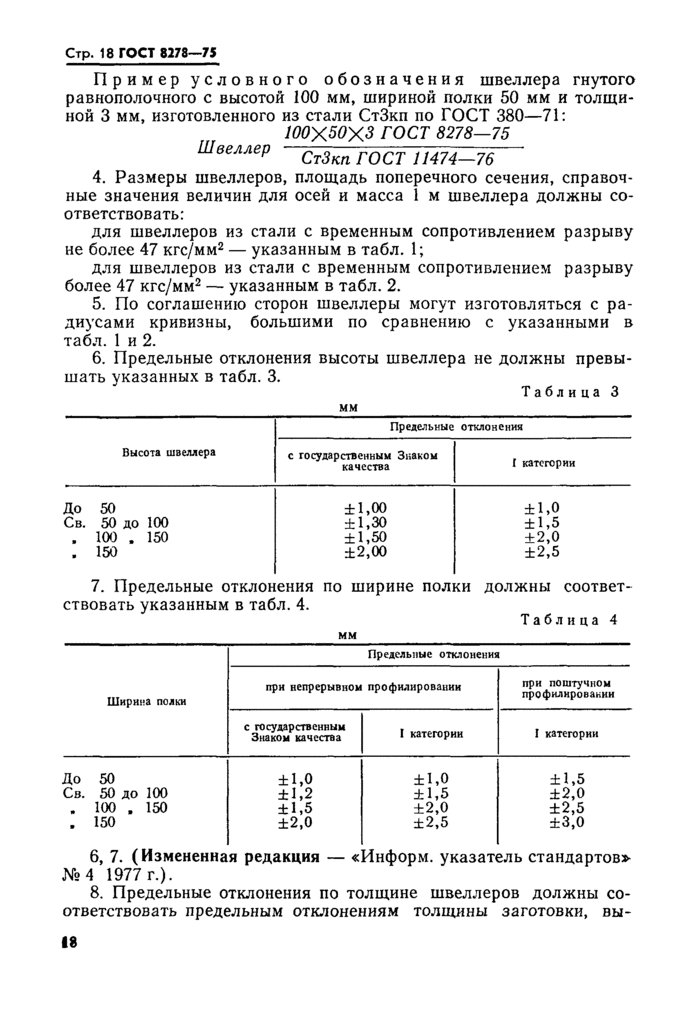

Гнутый профиль маркируется иначе:

первыми указываются размеры – высота стенки, ширина грани и толщина для равнополочного швеллера, и высота стенки, толщина и ширина каждой полочки для неравнополочного;
вторая буква обозначает класс точности: А – высокая, Б- повышенная, В – обычная;
указывается соответствующей продукции ГОСТ;
после знака дроби приводится марка стали, из который изготовлен швеллер, и ГОСТ, регламентирующий ее характеристики.

Свойства C-образных профилей ГОСТ 8240-72

Связанные ресурсы: стандартный материал

Свойства C-образных профилей ГОСТ 8240-72

Таблицы профилей конструкций Формы каналов, стандартные ГОСТ 8240-72

Примечания: Оси х-х и у-у являются главными центроидальными осями. Для оси y-y табличные значение W является меньшим из двух секционных модули для этой оси.

h – высота балки,
б – ширина полки,
с – толщина стенки,
t – средняя толщина полки,

9 инерции,
W – модуль упругости,
i – радиус инерции,
S ^T _x – первый момент полусечения,
x _o – расстояние от центроида до задней части полотна.

Обозначение (номер)	Размеры, мм				Зона см ²	I _x см ⁴	Ш _x см ³
Обозначение (номер)	ч	б	с	т	Зона см ²	I _x см ⁴	Ш _x см ³
1	2	3	4	5	6	7	8
5	50	32	4,4	7	6,16	22,8	9,1
6,5	65	36	4,4	7,2	7,51	48,6	15
8	80	40	4,5	7,4	8,98	89,4	22,4
10	100	46	4,5	7,6	10,9	174	34,8
12	120	52	4,8	7,8	13,3	304	50,6
14	140	58	4,9	8,1	15,6	491	70,2
14а	140	62	4,9	8,7	17	545	77,8
16	160	64	5	8,4	18,1	747	93,4
16а	160	68	5	9	19,5	823	103
18	180	70	5,1	8,7	20,7	1090	121
18а	180	74	5,1	9,3	22,2	1190	132
20	200	76	5,2	9	23,4	1520	152
20а	200	80	5,2	9,7	25,2	1670	167
22	220	82	5,4	9,5	26,7	2110	192
22а	220	87	5,4	10,2	28,8	2330	212
24	240	90	5,6	10	30,6	2900	242
24а	240	95	5,6	10,7	32,9	3180	265
27	270	95	6	10,5	35,2	4160	308
30	300	100	6,5	11	40,5	5810	387
33	330	105	7	11,7	46,5	7980	484
36	360	110	7,5	12,6	53,4	10820	601
40	400	115	8	13,5	61,5	15220	761

Обозначение (номер)	я _х см	S ^T _x см ³	я _у см ⁴	Вт _г см ³	я _у см	х ₀ см
1	9	10	11	12	13	14
5	1,92	5,59	5,61	2,75	0,954	1,16
6,5	2,54	9	8,7	3,68	1,08	1,24
8	3,16	13,3	12,8	4,75	1,19	1,31
10	3,99	20,4	20,4	6,46	1,37	1,44
12	4,78	29,6	31,2	8,52	1,53	1,54
14	5,6	40,8	45,4	11	1,7	1,67
14а	5,66	45,1	57,5	13,3	1,84	1,87
16	6,42	54,1	63,3	13,8	1,87	1,8
16а	6,49	59,4	78,8	16,4	2,01	2
18	7,24	69,8	86	17	2,04	1,94
18а	7,32	76,1	105	20	2,18	2,13
20	8,07	87,8	113	20,5	2,2	2,07
20а	8,15	95,9	139	24,2	2,35	2,28
22	8,89	110	151	25,1	2,37	2,21
22а	8,99	121	187	30	2,55	2,46
24	9,73	139	208	31,6	2,6	2,42
24а	9,84	151	254	37,2	2,78	2,67
27	10,9	178	262	37,3	2,73	2,47
30	12	224	327	43,6	2,84	2,52
33	13,1	281	410	51,8	2,97	2,59
36	14,2	350	513	61,7	3,1	2,68
40	15,7	444	642	73,4	3,26	2,75
