Швеллер

ассортимент, размеры и вес, разновидности, ГОСТы, область применения

В качестве несущих конструкций в строительстве чаще используют не железобетонные кирпичные конструкции, а металлический профиль. Швеллер – один из вариантов такого металлопроката. Изготавливается из стали разных марок и используется в самых разных областях.

Состав

1. Общее описание и назначение каналов
2. ГОСТ
3. Характеристики
4. Классификация продукции и область применения
5. Обычный горячекатаный
6. Гнутый
7. Швеллер сортовой
8. Маркировка и расшифровка

Общее описание и назначение швеллеров

Швеллер – вид фасонного металлопроката. В разрезе элемент имеет П-образную конфигурацию и состоит из стенки с двумя полками. Края располагаются перпендикулярно стене, хотя есть модели, в которых полки наклонены внутрь. Эта конструкция по устойчивости к вертикальному давлению уступает только двутавровой балке.

Поскольку нагрузка в несущих конструкциях часто распределяется неравномерно, выпускают П-образный профиль с полками разной ширины. Позволяет компенсировать перегрузку и обеспечивает долговечность опоры.

Ассортимент U-образных профилей отличается высокой жесткостью.

Устойчивы не только к вертикальным нагрузкам, но и к изгибающим нагрузкам

Стойкость к разрыву, сжатию, растяжению

Механическая прочность и способность выдерживать ударные нагрузки

Малая материалоемкость по сравнению со сплошными стержнями того же сечения при сопоставимой прочности

Конструкция из швеллеров по ГОСТ, не имеет слабых мест … Разрушить ее очень сложно.

ГОСТ

Масса, габариты, конфигурация профиля регламентируются ГОСТ . Поскольку продукция изготавливается для различных отраслей промышленности, для изготовления каждого вида разработан свой стандарт.

1. ГОСТ 8240-97 описывает сортамент швеллеров горячекатаных как общего назначения – для строительства и армирования полов и стен, так и специального.
2. Профиль, получаемый для автомобильной промышленности, регламентируется ГОСТ 19425-74.
3. Изделия для вагоностроения описываются ГОСТ 5267.0-90 и 5267.1-90.
4. Каждый из стандартов описывает не только классический тип швеллера – равнополочный и с параллельными полками, но и широкополочный, изогнутый, с разными классами точности – ГОСТ 8278-83Б, ГОСТ 8281-80, ГОСТ 5422-73.

П-образный профиль изготавливается как из горячекатаной, так и из холоднокатаной стали. Материал для балок также должен соответствовать ГОСТу.

Характеристики

Технические параметры выбираются в зависимости от цели использования

При выборе бруса для строительства необходимо учитывать следующие параметры: без наклона.

Размеры и вес канала – от этих показателей зависит, какую нагрузку сможет выдержать будущая конструкция.

Класс точности – выпускают изделия с повышенной точностью – категории “А”, повышенной – “В”, и нормальной – “В”. В строительстве используются модели обычного класса. Для критических работ требуется профиль повышенной точности, с минимальной погрешностью.

Марка стали является нормативной характеристикой и регламентируется ГОСТ. Поэтому этот параметр нельзя рассматривать отдельно.

Классификация продукции и область применения

На характеристики металлопроката весьма заметное влияние оказывает способ изготовления и конфигурация продукции. По этому признаку продукцию делят на горячекатаную, специальную и гнутую. Первый и последний вариант универсальны и используются во всех сферах строительства. Специальные чаще всего предназначены для вагоностроения.

Обычный горячекатаный

Популярный тип фасонного профиля. Применимо для усиления и усиления рам и других несущих конструкций .

Деталь изготавливается по технологии горячей прокатки. Стальная заготовка нагревается и прокатывается на прокатном стане, где она имеет U-образную форму. Вес швеллера больше, чем у гнутого, например, точность форм ниже. Толстые блоки такого типа довольно сложно соединять, однако за счет толщины и конфигурации такие конструкции выдерживают высокие нагрузки. При этом материалоемкость профиля ниже, чем цельного бруса. Для производства легированная сталь . Это значит, что никаких дополнительных ограничений при сварке швеллеров соблюдать не нужно.

Выпускается несколько видов горячекатаных профилей – 5 серий .

1. Серия P – модель с параллельными полками. Самый популярный вариант. Доступны длины от 2 до 12 м, однако по запросу поставляются балки любой мерной и немерной длины. Изделия с параллельными краями самые массивные. Масса 1 погонного метра колеблется от 4,84 до 48,28 кг.
2. Серия У – в этом профиле полки параллельны друг другу, если оценивать внешние стороны детали. Однако внутри полки имеют наклон из-за разной толщины края и места соединения со стеной. Скат плавный, имеет определенный радиус закругления, который регламентируется ГОСТом. Он колеблется от 6 до 15 мм. В этом случае масса швеллера с наклонными полками совпадает с аналогом из серии П при условии одинаковой толщины стенки и габаритов. Наклон небольшой: максимальное значение достигает 10%.
3. Серия Е – экономичная. Получил такое название из-за меньшей материалоемкости. Это достигается скруглением параллельных полок без уменьшения толщины. Но при таких габаритах самый легкий швеллер серии Р весит 4,84 кг, а серии Е – 4,79 кг. При использовании металлопроката в строительных работах эта разница оборачивается большой экономией.
4. Серия L – облегченная. Версия с параллельными закругленными полками и уменьшенной толщиной стенки и полки. Ассортимент легкой модели представлен всего в 9параметры. По сравнению с серией P или U такие элементы выдерживают меньшую нагрузку.
5. Серия С – узкоспециализированные. Его размеры соответствуют отраслевым требованиям и являются более конкретными. Сюда входит, например, вариант, предназначенный для автомобилестроения. В таком профиле верхняя полка изогнута и отличается по ширине от другой на 6–10 %.

Валера

Голос строительного гуру

Задать вопрос

Основная область применения горячекатаного швеллера – строительство. Применяется для возведения каркасов зданий, армирования конструкций, прокладки трубопроводов. Так как П-образная балка очень устойчива к вибрации, она активно используется в станкостроении. Металлопрокат также востребован в конструкции автомобилей и тяжелой техники.

Гнутый

Гнутый швеллер уступает по прочности горячекатаному

Гнутый швеллер или “правильный” получил название не из-за формы, а благодаря технологии изготовления … По комплектации он несколько отличается от обычного. Параллельные грани закруглены не только изнутри, но и снаружи.

Для такого элемента берут рулонную холоднокатаную или горячекатаную сталь – обычную, конструкционную углеродистую и низколегированную. Характеристики получаемого профиля зависят от характеристик сырья. Наиболее прочные и точные по размерам швеллеры изготавливаются из холоднокатаной углеродистой стали.

Изготавливают швеллеры на профилегибочных станках … Стальная полоса подается на стан, где производится ее холодное П-образное изготовление.

Гнутый профиль уступает по прочности горячекатаному … В то же время он заметно превосходит по сопротивлению деформации и применяется для армирования конструкций, подвергающихся высоким растягивающим и сжимающим нагрузкам.

Различают 4 вида гнутых профилей:

• В – края полок наклонены внутрь;
• P – полки ровно параллельны друг другу;
• L – световой канал с более тонкой стенкой и параллельными краями;
• ОТ – специальная балка.

Швеллер гнутый изготавливается как по ГОСТ, так и по ТУ. Размеры канала могут быть далеки от стандартных.

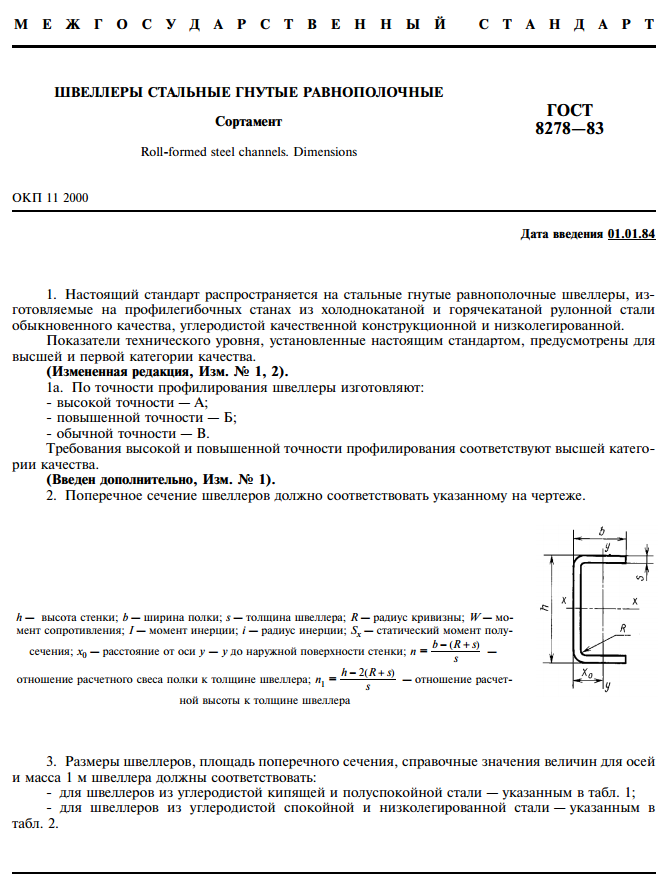

Полка равнополочная – вариант, в котором ширина полок одинаковая. Регламентируется ГОСТ 8278-83. Изготавливаются из различных марок стали. Длина гнутого профиля с равными гранями достигает от 3 до 11,8 м. Допускается выпуск немерных и многократно мерных длин.

Стальной гнутый профиль изготавливается со стандартной, высокой и высокой точностью. Классовые требования здесь выше. Отклонения для повышенной точности составляют всего 1,5 мм для высоты полок до 15 см.

Неравноценный – регламентируется ГОСТ/82821-80. Чаще всего его изготавливают из кипящей углеродистой стали, так как он обеспечивает прочность на растяжение более 460. Однако швеллер может быть изготовлен и из легированной стали, если он имеет такие же характеристики.

Диапазон длин для неравных вариантов такой же, как и для равных. Их отличает расстояние между полками, так называемая ступенька.

Ассортимент швеллеров

Несмотря на разницу в конфигурации, П-образный профиль используется в аналогичных работах и ​​часто имеет очень схожие параметры. Размеры канала, например, серии П или У, практически совпадают. Толщина стенки в серии L меньше, как и вес изделия.

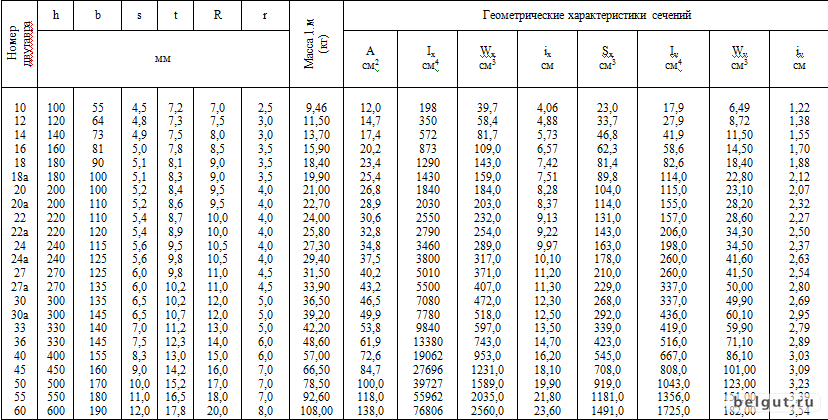

Размеры горячекатаных швеллеров:

Условные обозначения и примечания:

Размеры гнутых швеллеров:

Маркировка и расшифровка

Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.

Маркировка начинается со слова «Швеллер», обозначающего тип металлопрофиля, далее указывается:

• первая цифра – обозначает высоту стены в см;
• следующая буква обозначает серию – П, У, Л;
• через дефис проставляется класс точности: Б – нормальный, Б – повышенный;
• между первой цифрой и буквой можно поставить маленькую букву “а” – она ​​указывает на то, что здесь увеличена ширина и толщина кромки;
• ГОСТ, регламентирующий продукцию данного вида.

Пример маркировки

Фальцевый профиль маркируется иначе:

• первые размеры – высота стенки, ширина ребра и толщина для равного швеллера швеллера, и высота стенки , толщина и ширина каждой полки для неравнополочного швеллера;
• вторая буква обозначает класс точности: А – высокая, Б – повышенная, В – нормальная;
• соответствующие изделия указаны по ГОСТу;
• после знака дроби приведены марка стали, из которой изготовлен швеллер, и ГОСТ, регламентирующий его характеристики.

внутренний размер. 22П и 22У. Вес 1 метр, набор каналов 22. Применение

1. общее описание
2. Габариты, вес и другие характеристики
3. Типы
4. Приложение

Швеллер – популярный вид металлопроката. Его можно использовать для создания различных конструкций. Сегодня поговорим об особенностях швеллера 22.

общее описание

Швеллер 22 представляет собой металлический профиль с сечением в форме буквы «П». В этом случае обе полки располагают с одной стороны, это придает изделию необходимую жесткость и прочность.

Эти детали отличаются высокой работоспособностью при различных нагрузках (осевых, боковых, ударных, сжатия, разрыва). Как правило, имеют хорошие характеристики свариваемости. Эти металлические профили имеют минимальный вес.

Швеллер производится методом горячей прокатки на станах. Чаще всего для их изготовления используют два вида стали: конструкционную и углеродистую. Редко можно встретить модели, изготовленные из мягкой стали. Швеллеры иногда изготавливаются из высокоуглеродистого металла по индивидуальному заказу. Такие элементы особенно прочны на изгиб. Тем не менее, они предназначены только для давления на плоскую широкую часть. Стороны, примыкающие к этой стороне, значительно усиливают изделие.

Производство такого металлопроката строго регламентировано требованиями ГОСТов.

Размеры, масса и другие характеристики

Основные характеристики, обозначения размеров приведены в ГОСТ. Швеллер 22 Ст3 Л имеет внутренний размер 11,7 м. Погонный метр стандартного швеллера шириной 220 мм весит 21 килограмм. Профили этого типа можно использовать для строительных, ремонтных работ. А также иногда их используют в машиностроении, мебельной промышленности.

Эти стальные изделия максимально прочны и надежны, они позволяют создавать конструкции, которые прослужат долгие годы. Кроме того, такие профили считаются наиболее износостойкими. По устойчивости швеллеры этого типа могут уступать только специальным двутавровым балкам. При этом на изготовление последних уходит гораздо больше металла.

Типы

Ассортимент таких деталей включает следующие типы.

• 22 шт. Этот сорт считается самым популярным. Буква «П» означает, что полки расположены параллельно друг другу. Плюсовое отклонение толщины полки контролируется предельной массой детали. Длина канала 22Р находится в пределах 2-12 метров. По индивидуальному заказу может превышать 12 м. Эти профили изготавливаются из сталей следующих марок: 09Г2С, Ст3Сп, С245, 3п5, 3пс, С345-6, С345-3. В 1 тонне содержится 36,7 м2 такого металлопрофиля.

• 22U. Внутренний край полочек этой детали под углом. Этот тип швеллера также изготавливается из различных конструкционных и углеродистых сталей. Этот прокат считается самым прочным при одинаковой толщине стенки.

Применение

Чаще всего используется при различных строительных работах. Так, его можно использовать при строительстве каркасных домов, для усиления различных несущих конструкций. Иногда швеллер 22У берут и для прокладки инженерных коммуникаций, при строительстве мостов, памятников. Детали этого типа также используются в станкостроении. Иногда 22-й канал применяют и в машиностроении. Но чаще всего в этой сфере используют профили из алюминия. Эти детали подходят и для выполнения фасадных работ, в том числе для их реставрации, для формирования стоков для воды, также их можно брать как отдельные элементы кровли.

Швеллер подходит для оформления балконов, лоджий. Эти детали очень распространены в вагоностроении и судостроении. Также они могут подойти для создания систем водоснабжения (при прокладке труб). Швеллер 22 можно использовать для строительства различных сезонных сооружений, в том числе теплиц, парников, временных садовых построек. Швеллеры приобретаются для производства различного специального грузоподъемного оборудования, в том числе и для кранов. Для сборки легких металлоконструкций без сварки в основном используют такие детали из перфорированной стали. В этом случае используются болтовые или заклепочные соединения.

Перфорированные изделия широко применяются при создании железобетонных конструкций, в которые предварительно забетонированы анкеры или специальные резьбовые стержни.
