Таблица швеллеров – разновидности сортового проката

Использование швеллера, П-образной балки сортового проката, полностью оправдывает его название. «Юбка» в переводе с немецкого языка (Schweller) равномерно распределяет нагрузку, что обуславливает его применение в качестве несущих и опорных конструкций в связке с другими видами базовых элементов.

Постоянный спрос на различные швеллеры обуславливает производство изделий широкого спектра типоразмеров, назначения и классификации. В ГОСТах, которые регламентируют химический состав сырья, технологию производства, размеры и формы, указываются все основные требования, напрямую влияющие на эксплуатационные характеристики проката.

Содержание

• 1 Применение швеллеров
• 2 Какие виды швеллеров бывают
• 3 Производство швеллеров
• 4 Сортамент швеллеров
• 5 Где и какие швеллера используются

Применение швеллеров

Металл, как один из строительных материалов, известен еще с древних времен, когда его качество было недостаточно для возведения серьезных сооружений. Технологии развивались, появились новые виды стали и формы изделий, расширилась и их область применения.

Швеллеры являются одним из типов конструктивных элементов, без которых невозможно обойтись при изготовлении нефтяных вышек, опор линий электропередач и при армировании бетона для высотных зданий. Швеллер обладает устойчивостью к различным видам нагрузок, что обусловлено его специальной формой.

Какие виды швеллеров бывают

Почему швеллеры имеют сложное сечение? Во-первых, при возведении зданий и сооружения большое значение имеет вес конструкции и нагрузка на фундамент. При всех равных условиях цельнометаллические балки с возможностью противостояния нагрузкам, которые выдерживает швеллер, намного тяжелее.

Именно поэтому для усиления и применяются различные виды швеллеров, размеры которых регламентируются по соответствующим документам ГОСТ. Таким образом, достигается значительная экономия металла и снижается стоимость строительства.

Наиболее распространенные — швеллеры с сечением, напоминающим русскую букву «П». Изделия подразделяются на продукцию холодного и горячего проката. Разновидности горячекатаного профиля изготавливаются с полками, которые располагаются параллельно к плоскостям внутренних полок либо под определенным уклоном.

Этот профиль легко определить по внешнему виду — острые углы. Существует три категории точности изготовления швеллеров (к заданному размеру): «А»; «Б»; «В». Соответственно, первая категория высокоточная, вторая — повышенная и последняя — обычная.

Производство швеллеров

Швеллеры горячекатаные изготавливаются из определенной стали регламентированной ГОСТ марки. Лист металла различной ширины разрезается на полосы и прокатывается под воздействием высоких температур. На выходе получаются острые углы, что отличает швеллер от аналога, изготовленного путем изгиба заготовок.

Сортамент швеллеров

Перечисленная продукция имеет сортамент, который позволяет выбрать нужный вариант изделия. Для определения какой из швеллеров подойдет в вашем случае, требуется расшифровать буквенные и цифровые маркировки, определяющие свойства изделий. Здесь нет ни чего сложного и буквенные обозначения интуитивно поняты.

Так, если горячекатаный профиль маркируется «П», следовательно, полки параллельны (их внутренние поверхности).  Буква «У» прямо указывает на то, что параллельные полки находятся под уклоном. Буквы «сопровождают» цифровые обозначения. Например, маркировка 24 обозначает расстояние между полками, вернее между внешними их поверхностями.

Если буквенные обозначения «П» и «У» относятся к стандартным видам изделий, то для специализированного продукта предусмотрены иные значения. Как ни странно, буква «С» обозначает изделие вне стандарта, выпущенное на заказ по заданным параметрам. Далее уже более понятно: «Л» — легкие для армирования; «Э» — экономичные, с меньшим расходом металла на изделие.

В требованиях к длине швеллера все не так строго. Есть ограничения, но они находятся в определенном диапазоне и имеют некоторый разброс. Стандарты мерной и кратной длины допускают отклонения в длине не более чем на 40 мм для изделий от двух до восьми метров. По кривизне швеллера допускается искажение от заданных размеров не более чем на 0,2% от всей длины изделия. К швеллерам немерной дины таких строгих требований нет.

Где и какие швеллера используются

Рассматриваемый металлопрокат используется во многих областях и его применение определяется не только размерами, но и от сплава металла. «Черные» сплавы не в состоянии выдержать предельные нагрузки и могут подвергнуться деформации, поэтому для стен и перекрытий применяют стальные горячекатаные швеллеры с высокими эксплуатационными характеристиками.

Таблица примерных цен на швеллеры в Москве

Швеллер	По ГОСТРазмер	Марка стали (ст)	Стоимость в рублях
ГОСТ 8240 П	5П	3	39700
ГОСТ 8240 П	6,5П	3	36450
ГОСТ 8240 П	8П	3	36450
ГОСТ 8240 П	10П	3	36450
ГОСТ 8240 П	12П	3	36450
ГОСТ 8240 П	14П	3	36450
ГОСТ 8240 П	16П	3	36450
ГОСТ 8240 П	18П	3	36450
ГОСТ 8240 П	20П	3	41900
ГОСТ 8240 П	22П	3	44450
ГОСТ 8240 П	8П	09Г2С	40900
ГОСТ 8240 П	10П	09Г2С	39900
ГОСТ 8240 П	12П	09Г2С	34450
ГОСТ 8240 П	14П	09Г2С	34400
ГОСТ 8240 П	16П	09Г2С	34450
ГОСТ 8240 П	18П	09Г2С	40940
ГОСТ 8240 П	20П	09Г2С	52500
ГОСТ 8240 П	22П	09Г2С	52500

Швеллер с маркировкой 10П производится горячей прокаткой стали на специальных станах, термообработка, как дополнительная операция не проводится.

Маркировка 12П — используется для армирования сооружений и для повышения несущей способности различных конструкций.

Марка 14П производится на прокатных станах. Используется для создания конструкций повышенной прочности, обладает усиленной жесткостью.

Таблица на швеллеры с уклоном

 Таблица на швеллеры с параллельными гранями



 Таблица на швеллеры экономичный

Если у вас есть вопросы по текущей стоимости изделий, по порядку отгрузки продукции, то обратитесь к менеджеру компании по указанным на сайте номерам телефонов.

Поделиться с друзьями:

UE Швеллер ГОСТ 8240-89. Технические характеристики

Металлический, стальной горячекатаный швеллер с параллельными гранями полок UE, ГОСТ 8240-89 государственный стандарт Союза ССР. В таблице приведены характеристики металлического швеллера, изготовленный в соответствии с требованиями стандарта ГОСТ 8240-89

Обозначение	Номинальные размеры						Поперечное сечение	Номинальный вес 1м	Справочные величины для осей
					не более				X – X				Y – Y
	h	b	s	t	R1	R2	A	G	Ix	Wx	ix	Sx	Iy	Wy	io	Xo
	мм						см2	кг/м	см4	см3	см	см3	см4	см3	см	см
№ 5 П	50	32	4,4	7,0	6,0	3,5	6,16	4,84	22,8	9,1	1,92	5,61	5,95	2,99	0,98	1,21
№ 6,5 П	65	36	4,4	7,2	6,0	3,5	7,51	5,90	48,8	15,0	2,55	9,02	9,35	4,06	1,12	1,29
№ 8 П	80	40	4,5	7,4	6,5	3,5	8,98	7,05	89,8	22,5	3,16	13,30	13,90	3,31	1,24	1,38
№ 10 П	100	46	4,5	7,6	7,0	4,0	10,90	8,59	175,0	34,9	3,99	20,50	22,60	7,37	1,44	1,53
№ 12 П	120	52	4,8	7,8	7,5	4,5	13,30	10,40	305,0	50,8	4,79	29,70	34,90	9,84	1,62	1,66
№ 14 П	140	58	4,9	8,1	8,0	4,5	15,60	12,30	493,0	70,4	5,61	40,90	51,50	12,90	1,81	182
№ 16 П	160	64	5,0	8,4	8,5	5,0	18,10	14,20	750,0	93,8	6,44	54,30	72,80	16,40	2,00	1,97
№ 16 аП	160	68	5,0	9,0	8,5	5,0	19,50	15,30	827,0	103,0	6,51	59,50	90,50	19,60	2,15	2,19
№ 18 П	180	70	5,1	8,7	9,0	5,0	20,70	16,30	1090,0	121,0	7,26	70,00	100,00	20,60	2,20	2,14
№ 18аП	180	74	5,1	9,3	9,0	5,0	22,20	17,40	1200,0	133,0	7,34	76,30	123,00	24,30	2,35	2,36
№ 20 П	200	76	5,2	9,0	9,5	5,5	23,40	18,40	1530,0	153,0	8,08	88,00	134,00	25,20	2,39	2,30
№ 22 П	220	82	5,4	9,5	10,0	6,0	26,70	21,00	2120,0	193,0	8,90	111,00	178,00	31,00	2,58	2,47
№ 24 П	240	90	5,6	10,0	10,5	6,0	30,60	24,00	2910,0	243,0	9,75	139,00	248,00	39,50	2,85	2,72
№ 27 П	270	95	6,0	10,5	11,0	6,5	35,20	27,70	4180,0	310,0	10,90	178,00	314,00	46,70	2,99	2,78
№ 30 П	300	100	6,5	11,0	12,0	7,0	40,50	31,80	5830,0	389,0	12,00	224,00	393,00	54,80	3,12	2,83
№ 33 П	330	105	7,0	11,7	13,0	7,5	46,50	36,50	8010,8	486,0	13,10	281,00	491,00	64,60	3,25	2,90
№ 36 П	360	110	7,5	12,6	14,0	8,5	53,40	41,90	10850,0	603,0	14,30	350,00	611,00	76,30	3,38	2,99
№ 40 П	400	115	8,0	13,5	15,0	9,0	61,50	48,30	15260,0	763,0	15,80	445,00	760,00	89,90	3,51	3,05

Atgal

основные характеристики, сортамент и применение / Украина / ЖЖ инфо

Под швеллером подразумевается металлопрокатный материал, который имеет сечение в форме литеры «П». Изделие применяется для сборки конструкций из металла. С его помощью достигаются оптимальные параметры прочности и сопротивления различным нагрузкам. Благодаря положительным свойствам, продукт стал очень популярным в строительной отрасли.

Для чего используют швеллер в строительстве и других отраслях

Основные области, где применение швеллера распространено:

1. Строительство жилой недвижимости. Для ускоренного сооружения высокопрочных зданий используются каркасы из металлоконструкций. Наличие П-образного поперечника швеллера способствует увеличению прочности и максимальной выдерживаемой нагрузки. При этом легкость и удобство монтажа увеличивают скорость сборки «скелета».
2. Промышленное строительство. Принцип использования и преимущества, благодаря которым выбирают швеллеры, аналогичны предыдущему варианту. Они применяются при сооружении производственных помещений, цехов, горнодобывающих вышек и т.д.
3. Коммерческое строительство подразумевает, что материал используется для сооружения металлоконструкций под складские помещения, торгово-развлекательные комплексы.
4. Сельскохозяйственная отрасль. Из металлопроката часто делают агропромышленные объекты: фермы, склады под сельскохозяйственную продукцию.

Применение швеллера в строительстве обусловлено современными тенденциями на ускоренную реализацию проектов. Сортамент определяется в зависимости от конкретных нужд и задач, которые необходимо решить.

Разновидности швеллеров

Металлопрокатные изделия по способу изготовления разделены на два основных типа:

• горячекатаные;
• холоднокатаные.

Стальные горячекатаные швеллеры по характеристикам и основным параметрам регулируются с помощью ГОСТ 8240-97.

В зависимости от типоразмера материала он может контролироваться другими законодательными актами и ГОСТами. Для полного соответствия нужно проверять технические характеристики в соответствии со всеми регулирующими документами.

Согласно документу они делятся на несколько типов, где буква в маркировке обозначает конкретную особенность:

• «П» — параллельность полок;
• «У» — грани с уклоном;
• «Э» — экономичность материала;
• «Л» — легкость изделия;
• «С» — профиль изготовлен с особыми параметрами по спецзаказу.

Внешние параметры металлопрокатной продукции должны соответствовать данным, указанным в ГОСТ 8240-97. Поскольку в реальности практически невозможно достичь идеального совпадения, в документе представлена таблица с допустимыми отклонениями от нормы. Размеры и вес металлопрокатных изделий должны быть в пределах прописанного диапазона показателей.

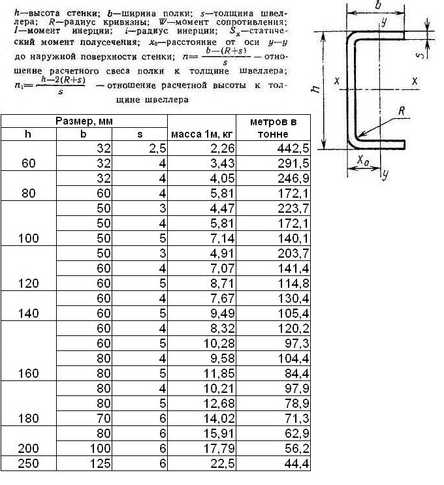

Размеры швеллера: таблица

Для обозначения параметров изделий применяются и другие буквенные символы:

• h — высота, которая является основной величиной;
• b — ширина полок;
• S — толщина основной стенки швеллера;
• R — радиус закруглений с внутренней стороны полок;
• t — толщина стенок;
• r — общий показатель закругления полок.

В таблице ниже в качестве примера приведены стандартные параметры для швеллера с параллельными полочками, которые прописаны в соответствующем ГОСТе.

Важным при выборе подходящего типа является вес швеллера, который тоже указывается в ГОСТе.

Самыми популярными сортаментами являются:

1. Швеллер 8 применяется для укрепляющих частей в жилых домах и производственных объектах.
2. Швеллер 10 пользуется спросом в машиностроительной и станкостроительной отраслях.
3. Швеллер 12 по параметрам аналогичен «восьмерке», но обладает повышенной прочностью.
4. Швеллер 14 особенно популярен в строительстве на промышленных объектах.
5. Швеллер 16 часто применяется для изготовления сельскохозяйственных помещений, перекрытий для мостов.
6. Швеллер 20 зачастую применяется для укрепления автомобильных и железнодорожных мостов.

Остальные типы металлопрокатной продукции используются реже, из-за специфичности габаритов, веса и других свойств. Поэтому и количество изготавливаемых продуктов гораздо меньше.

Расчет веса швеллера

Самостоятельно производить подсчеты нецелесообразно, поскольку сейчас существует множество онлайн-калькуляторов и приложений, которые быстро и верно осуществят нужные вычисления. Достаточно только указать исходные данные и сравнить итоговое значение с таблицей, которая приведена в статье выше.

Для самостоятельного определения значения используется формула Вш = (Sс + Sп) x L x Ро, где Sс — площадь сечения, Sп — площадь сечения полок, L — длина, Pо — плотность швеллера. Если полученный в ходе расчетов результат совпадает с данными, представленными в ГОСТе, или не превышает допустимые нормы отклонений, то показатель подходит.

Стоимость материала зависит от следующих параметров:

• разновидность изделия;
• тип стали, который используется в производстве;
• длина отрезков;
• вес изделия;
• методика изготовления и условия.

Компания «Максима Металл Сервис», стабильно работающая на рынке СНГ с 2001 года, специализируется на реализации металлопрокатной продукции: квадратных и круглых стальных брусков, швеллеров и двутавровых балок, листового проката, профильных труб с различной формой поперечника. Фирма дополнительно оказывает различные услуги, направленные на работу с прокатной продукцией: резку, сварку, хранение, транспортировку.

Головной офис предприятия располагается в городе Днепр, Украина. Чтобы бесплатно проконсультироваться, получить помощь в подборе оптимального продукта или оформить предварительный заказ, звоните по телефону +38 (056) 722-05-81 или пишите на электронную почту [email protected] и [email protected].
