Швеллер или балка – Чем отличается швеллер от двутавровой балки. Что прочнее: швеллер или двутавр

alexxlab | 28.10.2019 | 0 | Разное

Содержание

Двутавр это балка или швеллер

Сортовой прокат

Листовой прокат

Нержавеющая сталь

Метизы и метсырье

Цветные металлы

Металлические профили сильнее, но обойдутся дороже. Балки с уклоном используют, когда нужен надежный каркас для высоконагруженной конструкции. Эту жесткость ему обеспечивают двусторонние ребра. Например, 12П – грани параллельны и расстояние между ними 12 см. Балки с маркировкой «Э» тонкостенные, не способны нести на себе большую нагрузку, поэтому стоят дешевле, чем профили «П» и «У». Лучше выбрать изделие на номер выше, иначе надежность конструкции снизится.

Несущая способность ниже, чем у сварных аналогов. Привлекательность балок заключена в сочетании конструкционных свойств и надежности, обусловленной формой профиля: П- и Н-образной. В перекрытиях и стропильных системах используют балки как с двутавровым, так и со швеллерным сечением. Привлекательна деревянная двутавровая балка и с экономической точки зрения: у нее оптимальное соотношение цены и прочности. Кроме того, грани могут иметь неравную ширину, ввиду чего их подразделяют на равнополочные и неравнополочные. Согласно государственного стандарта, двутавровый профиль маркируется следующим образом: «Б» балки с нормальной шириной полок.

Высота основания стандартных типоразмеров швеллерных профилей (№5 – 40) 50 – 400 мм, толщина профиля варьируется в пределах 0,4 – 1,5 см. Металлопрокат в виде швеллера и двутавра применяют в разных областях: от машиностроения до создания рекламных щитов. Такая балка в состоянии справиться с поперченными нагрузками и лучше работает на изгиб. Грани имеют уклон 4-10%. Востребованы они в крупнопанельном и промышленном строительстве в качестве главных несущих элементов, где они принимают на себя основную нагрузку. Сравнение двутавра и швеллера на прочность ↑ Ввиду высоких показателей жесткости и прочности целесообразно применение профильных балок в качестве основного стройматериала при возведении домов. Они незаменимы при возведении конструкции с многочисленными стыками, когда необходимо обеспечить примыкание поверхностей, также их используют в качестве прогонов в каркасах крыш.

При одинаковом типоразмере (при идентичных значениях поперечного сечения и массы погонного метра) двутавровый профиль жестче, а значит сопротивляемость нагрузкам и прочность у него выше. Благодаря этой особенности металлопрокат выдерживает существенные вертикальные и горизонтальные нагрузки, перераспределяя их по всей своей длине и обеспечивая долговечность сооружению. Для противодействия неустойчивости балки укрепляют привариванием жестких элементов, бетонированием. Широкие полки удобны для посадки в них заклепок. Оба профиля плохо справляются с нагрузкой, действующей перпендикулярно плоскости их стенки. Изготавливают их методом холодной или горячей гибки.

Н-образный металлопрофиль получают двумя способами: Горячекатанные изделия дешевле и более распространенные, но используемые марки стали требуют дополнительной обработки от коррозии. Выполнить их сможет только специалист, основываясь на таких величинах: ширина граней швеллера, толщина основания, расстояние между гранями, внутренние радиусы закругления. В маркировке балок первые две цифры обозначают высоту профиля в сантиметрах, а следующая за ними буква указывает на ширину полок. Тип швеллерной балки выбирают на основе расчетов максимальной нагрузки, которую ей придется выдерживать. Изделие можно создавать с переменной толщиной профиля и из разных видов стали (одна для граней, другая для основания), а также с перфорацией (просечные отверстия), благодаря которой снижается вес балки, но сохраняется прочность. Горячему воздействию подвергают заготовки из стали. Конструкционные особенности двутавра и швеллера и сравнение их прочности.

Механические характеристики выбранной марки балки должны быть не ниже расчетных. Они прочней и надежней, защищены от влаги цинковым покрытием, но стоят дороже и не изобилуют разнообразием форм. У швеллерного профиля из-за П-образной геометрической формы его главная ось инерции выходит за область нагрузки (не совпадает со стенкой). Для целей строительства двутавровый швеллер иногда изготавливают из дерева. Максимальный объем металла находится в полках и в них возникает напряжение от нагрузок.

Высота профиля может достигать 1 м. «К» колонные (полки и основание одинаковой ширины). Применение двутавров в строительстве ↑ Жесткие свойства двутавровых балок делают их устойчивыми к прогибанию, скручиванию и обеспечивают большую надежность конструкции, предотвращая такие эксплуатационные явления, как: Н-образные балки используют для создания опорных колонн, перекрытий, для армирования опалубки, применяя их можно уширить пролеты без потери качества каркаса. Поэтому балки швеллерного типа целесообразно использовать при боковых нагрузках в легких конструкциях. Чтобы полки смогли выдержать поступающее усилие на ребро, их утолщают у основания, что затрудняет расстановку заклепок. «Ш» широкополочные. Сварные конструкции имеют меньшую общую массу, а вот прочностные характеристики у них выше (нагрузку выдерживают большую, чем горячекатанные варианты). Что представляет собой каждый из этих материалов и какой прочнее? Содержание.

Уникальность таких профилей в наличии жесткости во всех направлениях возможной нагрузки. Особенности металлопроката швеллерного типа ↑ Балки, имеющие в разрезе П-образное сечение, называют швеллерами. Много зависит от распределения, направления и силы нагрузки. Благодаря хорошей работе на изгиб нашли свое применение в устройстве перекрытий. Швеллер и двутавр по-разному работают на изгиб, потому имеют разные области применения в строительстве. Однако у них различная реакция на скручивающую силу, и они по-разному реагируют на локальные и распределенные нагрузки. Из них сооружают прогоны, лаги, несущие элементы, каркасы, стропильные ноги.

Эти изделия маркируют буквой «У». Если вы не знаете, что лучше выбрать двутавр или швеллер для конкретной задачи, лучше обратиться за консультацией к специалисту, который поможет выполнить необходимые расчеты. В швеллере ребра выступают в качестве односторонних рычагов, увеличивающих силы, стремящиеся скрутить балку. Особенность металлопроката двутаврового типа ↑ Внешне двутавр производит впечатление крепкой конструкции, чему способствует его Н-образный профиль. А вот устойчивость к скручиванию мала. https://goo.gl/M85PIb Распределение нагрузки в швеллере и в двутавре. Принципы классификации швеллера ↑ Грани по отношению к основанию могут располагаться параллельно или с уклоном различной степени, ввиду этого существует несколько форм швеллерных профилей: С параллельным расположением граней друг к другу и перпендикулярным к основанию. Профиль «П» устойчив к нагрузкам разнонаправленного действия (изгиб, разрыв, сжатие).

Двутавр это балка или швеллер

Поэтому его используют, когда нужно надежное соединение, плотное примыкание элементов. На прочность двутавровой балки оказывают влияние следующие характеристики: марка стали, для ответственных несущих балок применяют низколегированную сталь, толщина ребра жесткости (основания) и граней, положение граней (параллельно или с уклоном), метод изготовления. Также возможно создавать балки на заказ любого размера (не по ГОСТу), без строгих размерных соотношений. Именно такая форма дает наилучшее сочетание важных для строительства характеристик: малого веса и высокой механической прочности. Виды швеллерных балок и их размеры ↑ Холодногнутые профили делают из пластичных заготовок, в состав которых входят сплавы цветных металлов, в том числе алюминий, что повышает сопротивляемость коррозии, но снижает степень прочности.

Весовая нагрузка, воспринимаемая полками, направлена по вертикали, приводит к продольному напряжению и передается на основание в виде сжатия. Внешний контур балок сохраняет образ буквы «П», а вот внутри переход граней в основание происходит не по перпендикуляру, а под углом с уклоном. В Н-форме полки выступают по обеим сторонам от основания на одинаковое расстояние, обеспечивая жесткость стенки с двух сторон. Поэтому стенки у основания утолщены, а само изделие прочнее. Видео: Швеллер ↑ Швеллерные изделия маркируют цифровыми и буквенными символами, которые обозначают расстояние между гранями в сантиметрах и принадлежность к определенному сортаменту. Ответ на вопрос, что прочнее двутавр или швеллер, кроется в форме поперечного сечения балок.

Типы и маркировка двутавровых балок ↑ Выпускают Н-образные балки с параллельными гранями и расположенными с уклоном. Особенно актуален такой вариант для создания каркаса крыши в жилом доме, так как у дерева меньше уровень теплопроводности. Высота основания от 10 до 60 см. Маркировка «Л» обозначает легкую серию балок, нагружать которые сверх установленных норм нельзя.

Смотрите также
  • Тавр двутавр швеллер

    Изделия применяются в металлических конструкциях, где не действуют высокие скручивающие нагрузки. Двутавровые балки наши клиенты могут купить с доставкой…

  • Швеллер или двутавр цена

    По ГОСТу двутавровые балки делятся на: нормальные, широкополочные, узкополочные, среднеполочные, колонные, монорельсовые. Для выбора необходимого вам…

  • Балка швеллер двутавр

    В зависимости от нужд потребителя, длина может варьироваться. Балка двутавровая. Свойство, определяющее возможность такой функциональности — это работа…

  • Балка двутавр 20

    Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера. Акция! Бесплатная доставка по Уфе. Новые…

  • Балка двутавр 24м

    Н-образная форма дает ей высокий уровень прочности и жесткости, позволяющий использовать изделия в местах повышенных нагрузок: Монорельсовые двутавровые…

trastmetal.ru

Сравнение швеллера, уголка и балки

Металлические углы, швеллеры, балки – каждый из продуктов металлопроката находит применение в строительной сфере. Выбор происходит на основании определенной задачи строительства. Двутавровая балка представляет собой профиль, она жесткая, прочная. Размерный ряд предполагает отличие по ширине, толщине, наименованию применяемой стали.

Швеллеры в отличие от балок применяются в вагоностроении, станкостроении, машиностроении, а также постройки зданий, сооружений. Этот универсальный элемент является частью каркаса крыше, участвует в создании вагона машинного состава. Стальной угол – участник большого количества строений различной направленности.

Отличия: форма, размеры, технологические особенности

Часто возникающую путаницу между тремя моделями профилей легко вычислить по внешнему виду. Все виды швеллерных балок имеют п-образное, дугообразное сечение. Сечение уголка имеет форму буквы «L». Швеллер двутавр имеет сечение буквой «Н». Из-за нерентабельности был прекращен выпуск Т-образных двутавров, но данный вид металлопрофилей пока еще пользуется спросом среди клиентов. Полную замену им составляют профили сечением «Н».

Швеллерная продукция п-образной формы характерна для горячекатаного изделия. Дугообразный формат имеют гнутые профили. Наиболее удобным для решения различных задач строительства считается классический швеллер в форме буквы «П». Двутавровая модель гораздо жестче, прочнее вышеописанного типоразмера. Части перекрытия здания на нее укладывать легче.



В качестве несущей составляющей дома двутавр прочнее, если его поставили вертикально. Если говорить о боковых нагрузках, перпендикулярных по вертикали, то тут выигрывает швеллер. Все дело в том, что происходит смещения центра тяжести сортамента в сторону поперечных сторон полок. Двутавр действует вертикально, на обе полки, стенка в этот момент противодействует сжатию.

Оба способа производства стальных углов - изгиб, горячий прокат, обеспечивают профиля устойчивостью к различным типам нагрузок. При высокой прочности они имеют приемлемую вязкость, долгое время противостоят износу. Швеллер, уголок, балка – каждый из типов металлопроката находит обширное применение в разных сферах строительства.

Где применяются швеллер, двутавровая балка, стальной уголок?

Стальной угол находит применение:
  • производство техники больших размеров, автомобилестроение, строительство вагонов;

  • производство мебели;

  • формирование идеально точных, ровных углов при создании дверных, оконных проемов;

  • оформление коммуникаций, проведение кабелей, труб, пр.;

  • усиление бетонных стен, в качестве арматурного крепления.

Двутавровая балка незаменима:
  • строительство типовых зданий;

  • воплощение сложных архитектурных проектов;

  • сооружение ответственных металлоконструкций: мостов, подземных, наземных переходов;

  • как направляющая для промышленных систем кранов.

Швеллерная продукция применяется:
  • в создании металлоконструкций;

  • как перекрытие многоэтажных строений;

  • в автомобильной промышленности, вагоностроении, станкостроении;

  • в создании деталей для техники.

Каждая металлическая деталь имеет собственную специализацию. Швеллер подходит для использования в облегченных строениях, механизмах. Двутавр способен стать частью ответственной, сложной конструкции, целого здания. Стальной угол – как часть металлоконструкции или как деталь, придающая эстетику конструкции.

Почему удобно покупать металлопрокат в «Сталь-Инвест»?

На базах компании «Сталь-Инвест» всегда имеются большие партии металлопродукции, готовой к отгрузке заказчикам со всей России. Позвонив по многоканальному телефону, указанному на сайте, вы узнаете точные расценку на метр, тонну стального фасонного проката, узнаете у специалистов отличия каждой модели из ассортимента.

stall-invest.ru

Что лучше, швеллер или двутавр? Какой прокат прочнее?

Двутавр и швеллер можно считать одними из самых популярных разновидностей металлопроката. Они используются в различных направлениях промышленности, например, в машиностроении, однако основной причиной из приобретения чаще всего служит необходимость получить прочный строительный материал. Какая же из этих двух разновидностей обладает большей прочностью и приоритетнее к приобретению? Попробуем разобраться.

Швеллер: особенности производства и характеристики

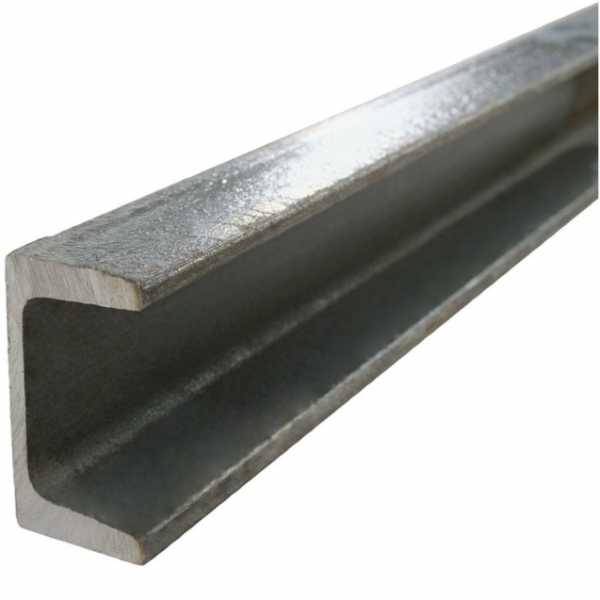

Швеллер имеет П-образную форму сечения и, как и большинство других разновидностей проката, производится двумя методами – горячей прокаткой и холодной гибкой. В качестве сырья используются различные марки сталей, в том числе низколегированные и качественные углеродистые. Само же производство регламентируется ГОСТ 8240-97.

Швеллер выпускается в нескольких типоразмерах, отличающихся:

  • высотой (шириной основания) – может быть от 50 до 400 мм,
  • шириной полки (боковой грани) – от 32 до 115 мм в зависимости от разновидности,
  • формой внутренней поверхности полок – поверхность может быть параллельна наружной либо располагаться под небольшим уклоном – в этом случае толщина полки вблизи основания существенно больше, чем с краю.

В связи с разницей в размерах и геометрии не весь сортамент швеллера обладает одинаковыми показателями прочности. Выше всего они у горячекатаного проката с полками с уклоном внутренних граней, так как площадь контакта с основанием в этом случае больше.

В целом, благодаря форме поперечного сечения, швеллер обладает хорошим сопротивлением как к поперечным нагрузкам (ударным или боковым), так и к продольным (осевому скручиванию, разрыву и сжатию).

Двутавр: отличительные черты

Двутавр отличается от швеллера, прежде всего поперечным сечением – оно похоже на букву «Н». Основными параметрами проката являются:

  • высота – от 100 до 1013 мм,
  • ширина полок – от 55 до 400 мм.

Что касается технологии производства, то метод холодного качения уступает место сварке, то есть, двутавры бывают горячекатаными и сварными. В первом случае это цельные изделия, чья геометрия полностью соответствует установленным стандартам, во втором – изделия, создаваемые из стальной полосы под конкретные нужды. Размеры их полок и основания могут отличаться от стандартных.

Как и в случае со швеллером, внутренние грани полок могут быть наклонными и параллельными. Точные требования к геометрии и размерам соответственно указаны в ГОСТ 8239-89 и ГОСТ Р 57837-2017 (принят на замену ГОСТ 26020-83, применение которого было прекращено 30 ноября 2018 года).

Наиболее прочными из всех вариантов являются горячекатаные двутавры с наклонными гранями полок, однако даже они не обеспечивают высокой устойчивости к продольному скручиванию.

Сравнение

Основная особенность швеллера – несовпадение центральной оси со стенкой, что обеспечивает хорошую устойчивость косому изгибу при небольшом весе и затрате материала для производства проката. Однако в большинстве случаев устойчивости все же недостаточно, поэтому одиночные изделия свариваются гранями для получения полой квадратной коробки. Все это увеличивает трудозатраты и количество материала при использовании.

Полки двутавра эффективно принимают вертикальные нагрузки, а центральная вертикальная стенка обеспечивает высокий коэффициент инерции. Продольное скручивание, являющееся «слабым местом» изделия, проявляется лишь в том случае, когда на верхнюю полку двутавра воздействует неравномерная нагрузка (например, перекрытие, одна из сторон которого существенно тяжелее другой).

Фактически, двутавр существенно прочнее и надежнее швеллера и может использоваться в ответственных частях конструкций, но это не означает, что последний оказывается ненужным и невостребованным.

В то время как горячекатаные двутавровые балки используются в крупномасштабном промышленном и жилом строительстве, выступая в качестве надежных поперечных перекладин пролетов или колонн, швеллер из-за меньшей стоимости и относительно небольшого веса также пользуется популярностью. Он является одним из основных стройматериалов при возведении различных построек хозяйственного назначения, гаражей или даже частных домов и дач.

В связи с этим, сам заглавный вопрос, который задают себе многие непрофессиональные строители, можно считать не совсем корректным, так как прочность обоих видов проката в первую очередь зависит от варианта использования и даже конкретного положения при монтаже.

stvybor.ru

Что прочнее: швеллер или двутавр?

При условии одинакового типоразмера двутавровая балка жестче и прочнее, чем швеллер. Но целесообразность применения этих профилей и их прочностные характеристики определяются не только их конструкцией, но и рядом других параметров.

Особенности швеллера

Швеллера выпускаются под № 5-40 (основание высотой 50-400 мм). Несмотря на меньшую прочность при идентичных значениях поперечного сечения и массы погонного метра, может изготовляться из более высокоуглеродистых марок сталей. А если его стенки выполнены с наклонными внутренними поверхностями, то площадь сечения будет на 20-30 % больше, что позволяет добиться аналогичных с двутавровым профилем прочностных характеристик.

Существует возможность снижения удельного веса швеллера посредством создания просечных отверстий, сохранив при этом прочность и площадь его поперечного сечения. Соединив 2 элемента между собой способом электродуговой сварки или при помощи заклепок, можно создать подобие двутавра, но с немного меньшей (до 10 %) прочностью при одинаковой массе.

За счет простоты монтажа и плотному прилеганию к листовому прокату швеллер нашел широкое применение при изготовлении легких конструкций и механизмов. Также он обладает большей площадью сцепления с бетоном, увеличивая этим армирующие свойства каркаса.

Преимущества двутавров

Двутавры изготовляются стандартных типоразмеров № 10-60 (высота основания – 100-600 мм). Отличаются огромной прочностью на изгиб и сжатие, что оправдывает его применение для изготовления армирующей основы перекрытий при возведении многоэтажных железобетонных сооружений.

Высокие показатели жесткости двутавровой балки практически исключают такие явления при эксплуатации зданий как:

  • сдвиги;
  • усадка;
  • трещинообразование.

Но прочность двутавра может изменяться в зависимости от следующих параметров:

  • марки металла, который использовался для его изготовления;
  • общей длины конструкции;
  • конфигурации поперечного сечения;
  • способа его закрепления или соединения.

К основным преимуществам двутавровых профилей относятся устойчивость к различным видам нагрузок, неизменность геометрических характеристик на протяжении всего срока эксплуатации и высокая надежность. Но обладают они и недостатками – склонность к образованию коррозии и снижение несущей способности с увеличением пролета.

dekormyhome.ru

характеристики и сравнение балок по прочности и другим свойствам. Двутавры и швеллеры

Это объясняется механическими характеристиками этих открытых незамкнутых профилей, отлично подходящими для восприятия локальных и распределенных нагрузок, и отработанным технологическим процессом их производства.

Форма геометрического сечения двутавра и швеллера имеет большую площадь, расположенную в полках. А области возникновения максимальных напряжений в двутаврах и швеллерах от изгибающей нагрузки сосредоточены именно в полках. Рациональность этих профилей объясняется наиболее эффективным использованием материала и снижением веса конструкции.

Основным отличием свойств швеллера и двутавра является различная реакция на скручивающую силу, которая может возникнуть даже в симметричном относительно двух плоскостей двутавровом профиле при определенном распределении нагрузки на перекрытие.

Двутавры

Максимальный объем металла в двутавровом профиле распределен в полках. Именно в них и возникают напряжения от приложенных нагрузок (в том числе, сжимающих, скручивающих и изгибающих). Кроме того, полки двутавра разнесены на такое расстояние, при котором момент инерции становится максимальным. Этим объясняется высокая величина момента инерции этого профиля, который для двутаврового профиля 16 достигает 2,6 т/м (при изгибе).

Несмотря на симметричность профиля, двутавровая балка может испытывать деформацию кручения, например, при опирании на нее перекрытия, неравномерно загруженного полезной нагрузкой.

Недостатком двутавра является его более высокая стоимость, чем у швеллера. Поэтому применять его целесообразно в гражданском, промышленном или другом масштабном строительстве, а также для перекрытий, работающих под значительной нагрузкой.


Швеллеры

Геометрическая форма швеллерного профиля обусловливает несовпадение его главной оси инерции со стенкой. Поэтому момент инерции П-образного сечения превышает момент инерции Н-образного сечения, что предпочтительнее для косого изгиба.

При восприятии опирающейся нагрузки швеллер испытывает скручивание, поскольку ось симметрии только одна и она не совпадает с осью нагружения. В результате центр изгиба располагается за стенкой несимметричного швеллерного профиля. При этом кручение является стесненным и имеет бимомент, который следует учитывать в проектных расчетах. Также необходимо учитывать секториальную жесткость швеллера, которая в 1,5 – 2 раза выше, чем у двутавра (при одинаковых высоте стенки и ширине полки).

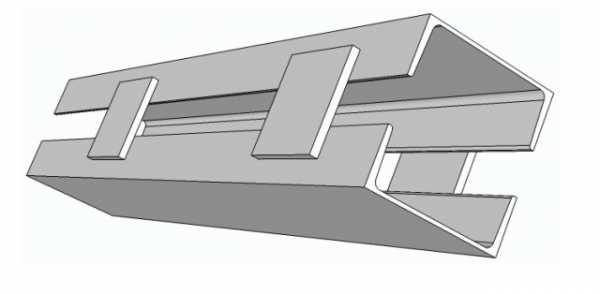

Из двух швеллеров можно изготовить конструкцию, механически более прочную (изгибные жесткости в разных направлениям распределены более рационально), чем двутавр таких же размеров. Эта конструкция имеет квадратное сечение (пространственная форма является коробом), образуемое свариванием швеллеров по конечным граням полок и усиленное металлическими пластинами. В результате моменты инерции относительно центральных моментов инерции такого короба выравниваются. Однако подобное решение отличается трудоемким изготовлением.


Главное преимущество швеллера перед двутавром – меньшая стоимость при аналогичных механических и геометрических параметрах. Его целесообразно использовать в легких конструкциях: частных одно- или двухэтажных домах, гаражах, дачах и т. д.

Однако применение в перекрытии швеллера потребует крепления, чтобы обеспечить устойчивость этого профиля (при расположении стенки в вертикальной плоскости). Противодействие неустойчивости швеллера под изгибающей нагрузкой можно обеспечить привариванием поперечных жестких элементов, бетонированием или кирпичной кладкой.


Металлопрокат в виде швеллера и двутавра применяют в разных областях: от машиностроения до создания рекламных щитов. Привлекательность балок заключена в сочетании конструкционных свойств и надежности, обусловленной формой профиля: П- и Н-образной. Благодаря этой особенности металлопрокат выдерживает существенные вертикальные и горизонтальные нагрузки, перераспределяя их по всей своей длине и обеспечивая долговечность сооружению. Что представляет собой каждый из этих материалов и какой прочнее?

Применение различных видов металлопрофиля для каркаса крыши

Особенности металлопроката швеллерного типа

Балки, имеющие в разрезе П-образное сечение, называют швеллерами. Изготавливают их методом холодной или горячей гибки.

Виды швеллерных балок и их размеры

Холодногнутые профили делают из пластичных заготовок, в состав которых входят сплавы цветных м

cityshin.ru

Балки перекрытий - швеллер или двутавр?

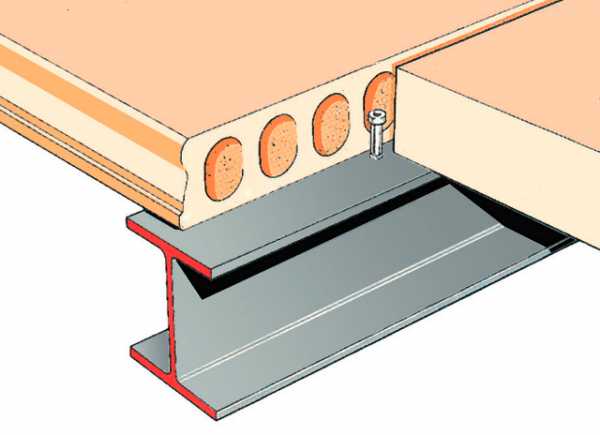

Металлические балки перекрытий могут иметь в сечении двутавр или швеллер. Это объясняется механическими характеристиками этих открытых незамкнутых профилей, отлично подходящими для восприятия локальных и распределенных нагрузок, и отработанным технологическим процессом их производства.

Форма геометрического сечения двутавра и швеллера имеет большую площадь, расположенную в полках. А области возникновения максимальных напряжений в двутаврах и швеллерах от изгибающей нагрузки сосредоточены именно в полках. Рациональность этих профилей объясняется наиболее эффективным использованием материала и снижением веса конструкции.

Основным отличием свойств швеллера и двутавра является различная реакция на скручивающую силу, которая может возникнуть даже в симметричном относительно двух плоскостей двутавровом профиле при определенном распределении нагрузки на перекрытие.

Двутавры

Максимальный объем металла в двутавровом профиле распределен в полках. Именно в них и возникают напряжения от приложенных нагрузок (в том числе, сжимающих, скручивающих и изгибающих). Кроме того, полки двутавра разнесены на такое расстояние, при котором момент инерции становится максимальным. Этим объясняется высокая величина момента инерции этого профиля, который для двутаврового профиля 16 достигает 2,6 т/м (при изгибе).

Несмотря на симметричность профиля, двутавровая балка может испытывать деформацию кручения, например, при опирании на нее перекрытия, неравномерно загруженного полезной нагрузкой.

Недостатком двутавра является его более высокая стоимость, чем у швеллера. Поэтому применять его целесообразно в гражданском, промышленном или другом масштабном строительстве, а также для перекрытий, работающих под значительной нагрузкой.

Швеллеры

Геометрическая форма швеллерного профиля обусловливает несовпадение его главной оси инерции со стенкой. Поэтому момент инерции П-образного сечения превышает момент инерции Н-образного сечения, что предпочтительнее для косого изгиба.

При восприятии опирающейся нагрузки швеллер испытывает скручивание, поскольку ось симметрии только одна и она не совпадает с осью нагружения. В результате центр изгиба располагается за стенкой несимметричного швеллерного профиля. При этом кручение является стесненным и имеет бимомент, который следует учитывать в проектных расчетах. Также необходимо учитывать секториальную жесткость швеллера, которая в 1,5 – 2 раза выше, чем у двутавра (при одинаковых высоте стенки и ширине полки).

Из двух швеллеров можно изготовить конструкцию, механически более прочную (изгибные жесткости в разных направлениям распределены более рационально), чем двутавр таких же размеров. Эта конструкция имеет квадратное сечение (пространственная форма является коробом), образуемое свариванием швеллеров по конечным граням полок и усиленное металлическими пластинами. В результате моменты инерции относительно центральных моментов инерции такого короба выравниваются. Однако подобное решение отличается трудоемким изготовлением.

Главное преимущество швеллера перед двутавром – меньшая стоимость при аналогичных механических и геометрических параметрах. Его целесообразно использовать в легких конструкциях: частных одно- или двухэтажных домах, гаражах, дачах и т. д.

Однако применение в перекрытии швеллера потребует крепления, чтобы обеспечить устойчивость этого профиля (при расположении стенки в вертикальной плоскости). Противодействие неустойчивости швеллера под изгибающей нагрузкой можно обеспечить привариванием поперечных жестких элементов, бетонированием или кирпичной кладкой.



pouznaval.ru

Отличия двутавровой стальной балки и швеллера

При создании различных строительных конструкций и каркасов для них можно взять в качестве опорных частей стальные двутавровые балки или швеллеры. Их функции во многом схожи, однако между швеллером и двутавром есть различия, которые могут сделать целесообразным их применение в том или ином случае. Другими словами, не нужно думать, что они взаимозаменяемы в каждом случае.

Прочность

Если представить себе двутавр и швеллер с одинаковыми физическими характеристиками, то есть качеством состава стали, длиной, толщиной и шириной полок, то двутавровый профиль будет значительно превосходить по прочности П-образный профиль. Причина в том, что в швеллере вес распределяется иначе, нагружая профиль, как рычаг, а в двутавровой балке вес равномерно распределяется по вертикали.

Однако это прочностное условие верно только тогда, когда любой из этих профилей будет использоваться в качестве вертикальной несущей опоры в любой конструкции или каркасе. Если нагрузка будет сбоку, то швеллер будет прочнее в качестве элемента для поддержки, так как его центр тяжести будет располагаться вне поперечного сечения. Впрочем, это не так уж и важно, так как оба этих вида металлопроката не рассчитаны изначально на боковые нагрузки. Если вам нужны конструкционные элементы для боковых нагрузок, то посоветуйтесь со специалистами компании «ПетроМеталлИнвест» — мы поможем подобрать вам подходящее изделие для нужд вашего строительства.

В некоторых случаях можно добиться одинаковой прочности швеллера и двутавра равного размера, если П-образный профиль будет выполнен из высоколегированной стали. Однако в таком случае и цена на него будет более высокая.

Иные различия

Продажа стальной двутавровой балки и швеллера осуществляется в разных типоразмерах, так что это тоже следует учитывать при подсчетах и сборке заказа. П-образный профиль бывает с основанием 5-40 см, а двутавр – 10-60 см. Таким образом, двутавр более тяжелый и основательный, зато из швеллерных элементов получаются более компактные и легкие конструкции с множеством стыков. Не следует так же забывать, что швеллер несколько более прост в монтаже, с ним может справиться даже неспециалист, в то время как с двутавровой балкой придется потрудиться. Еще к нему хорошо прилегает листовой металлопрокат.

Замена

В некоторых случаях металлические швеллеры сваривают между собой в подобие двутавра или используют для этой цели заклепки. У получившейся конструкции почти такая же прочность, как у настоящего изделия, однако назвать рациональным такой кустарный способ нельзя. Гораздо лучше изначально заказать правильное и более прочное изделие металлопроката.

Что брать?

Таким образом, использование швеллера и двутавровой балки можно разделить по тому, что именно вы собираетесь из них монтировать. Если вам нужен каркас для машиностроения или конструкции с использованием листового металла, то П-образный профиль больше подойдет для этого. Кроме того, у швеллера хорошее сцепление с бетоном, так что если каркасу нужно армирующее действие без тяжелой нагрузки, то это идеальный вариант. Все виды облегченных конструкций — также стальной швеллер, к тому же в нем дополнительно можно просверлить отверстия.

Зато для более дешевой и надежной прочности отлично подойдет металлическая двутавровая балка. Она хорошо переносит нагрузки и выдерживает механические и физические нагрузки, крепко держит даже крупногабаритные элементы и служит очень долго. Ее можно использовать как несущие балки.

Компания «ПетроМеталлИнвест» осуществляет продажу двутавровых балок в СПб и с готовностью предлагает вам самые недорогие и надежные варианты от отечественных производителей. Все наши изделия металлопроката хранятся на специальных площадках в оптимальных условиях и могут быть доставлены к вам в кратчайшие сроки.

p-met-i.ru
