Горячекатаный швеллер и швеллер гнутый отличия?
Швеллер относится к группе фасонного проката. Он имеет П-образный профиль. Этот вид металлопроката входит в число основных конструктивных материалов для промышленности и строительства. Его используют для изготовления высоконагруженных строительных конструкций и самой разнообразной промышленной продукции: например, рам грузовых автомобилей, вагонов. Промышленность производит швеллер гнутый или горячекатаный, что обеспечивает потребителям широкий выбор наиболее подходящего для своих целей проката.

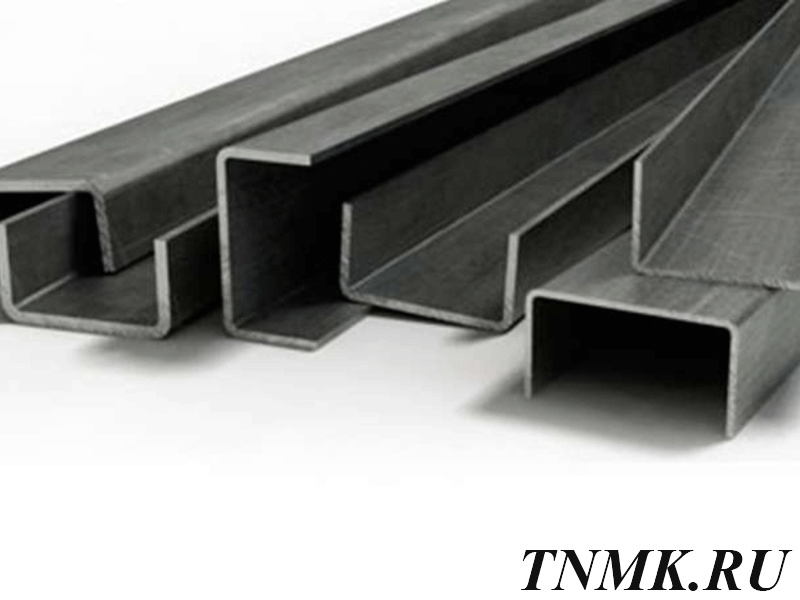

Швеллер: виды и особенности
Фасонный прокат включает следующие группы продукции: уголок, швеллер, рельсы, двутавровые балки и ряд других специальных профилей. Среди них только первые два вида могут изготавливаться по технологии горячей прокатки и гнутья. Все остальные группы фасонного проката – это горячекатаная продукция. Различия горячекатаного и гнутого швеллера заложены в способах их производства и сортаменте готовых изделий.
В соответствии с действующими нормативными документами швеллеры подразделяются на следующие виды:
- горячекатаные равнополочные швеллеры серий У, П, Э, Л и С по ГОСТ 8240-97;
- гнутые равнополочные швеллеры по ГОСТ 8278-83;
- гнутые неравнополочные швеллеры по ГОСТ 8281-80.
Соответственно, обычный швеллер и швеллер гнутый имеют отличия, но у них намного больше общего, поэтому в большинстве сфер использования они являются полностью взаимозаменяемыми материалами.
Чем швеллер гнутый отличается от горячекатаного?
Присутствие на рынке разных видов однотипного металлопроката у многих потребителей вызывает вопросы; в частности, их интересует, в чём отличие гнутых и горячекатаных швеллеров. Ответ на этот вопрос мы дадим в трёх аспектах, которые касаются внешнего вида, способа производства и сортамента этого металлопроката. Наиболее существенные различия мы свели в следующую таблицу:
Показатель | Горячекатаный швеллер | Гнутый швеллер |
Толщина стенки и полок | У г/к швеллеров она разная (полки всегда толще). | У гнутых изделий она одинакова по всему сечению швеллера. |
Форма рёбер | Чётко прямоугольная | Округлая |
Диапазон типоразмеров, который определяется по высоте стенки | По номеру, каждая единица которого равна 10 мм серии У, П и Э – 5–40 серия Л – 12–30 серия С – 8–30 | По высоте стенки в мм для равнополочных швеллеров – 25–410 для неравнополочных швеллеров – 32–300 |
Диапазон ширины полок | Серии У, П и Э – 32–115 мм серия Л – 30–65 серия С – 45–100 Для каждого типоразмера швеллера за редкими исключениями существует единственный вариант ширины полок | 26–160 мм для равнополочных швеллеров 12–90 по меньшей полке и 22–180 по большей полке для неравнополочных изделий. Для каждого типоразмера гнутых швеллеров наличие нескольких вариантов ширины полок является правилом. |
Структура металла | Однородная по всему телу швеллера | Нарушенная по линиям гибки, что негативно сказывается на прочности изделия |

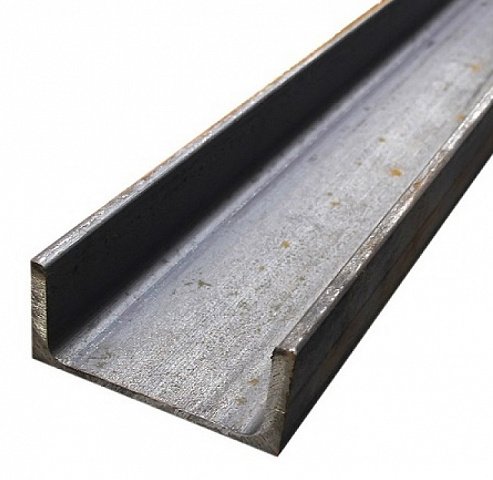

Швеллер горячекатаный и гнутый: внешние и производственные отличия
По внешнему виду их легко различить по форме рёбер. Максимальное внешнее сходство с гнутыми изделиями имеет горячекатаный прокат с параллельными гранями полок серий Л и С. Однако в отличие от обычного гнутый швеллер имеет более широкий сортамент, что обеспечивает потребителям металлопроката разнообразие выбора. Теперь перейдём к ответу на поставленный вопрос с точки зрения производства обоих видов проката.

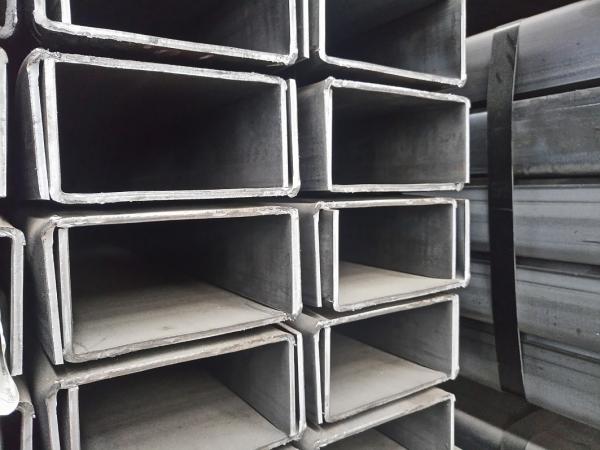

Производство гнутого и горячекатаного швеллера
Горячекатаный швеллер изготавливается путём прохождения разогретой заготовки через клети прокатного стана до получения продукции необходимого типоразмера с заданной толщиной стенки и полок. Гнутый швеллер изготавливают на профилегибочных станах из штрипса. Штрипсом называют заготовки из холоднокатаного и горячекатаного листа, который режут на полосы требуемой ширины. Она должна быть достаточной для гнутья изделия с заданной высотой стенки и шириной полок.
Оба вида проката выполняют из одинаковых марок стали, поэтому различия между ними в основном обусловлены способами их производства. Например, технология гнутья позволяет изготавливать швеллер мелкого сортамента – меньше № 5, то есть со стенкой высотой менее 50 мм. Кроме того, сортамент гнутых равнополочных швеллеров намного больше, чем горячекатаных изделий, даже при объединении всех серий в одну. Это обеспечивает потребителям оптимальный выбор швеллеров по их характеристикам.
Столь большая разница в сортаменте гнутых и горячекатаных швеллеров обусловлена тем, что производство проката по традиционным технологиям на порядок сложнее. Для перехода на новый типоразмер г/к изделий необходима серьёзная переналадка прокатного оборудования. Для изготовления другого типоразмера гнутых швеллеров достаточно поменять ширину заготовки и выполнить минимальные настройки профилегибочного стана. Поэтому гнутый металлопрокат дешевле своих горячекатаных аналогов.
Свойства гнутых и горячекатаных швеллеров
Швеллеры предназначены для изготовления несущих конструкций, поэтому главной их характеристикой является прочность на изгиб (стойкость к вертикальным нагрузкам). Сравнивать свойства обоих видов швеллеров «в лоб» не получится, поскольку во всём их сортаменте нет одинаковых изделий по толщине стенок и полок. Для иллюстрации этого факта приведём пример сравнения горячекатаного швеллера № 5Э и равнополочных гнутых изделий высотой 50 мм. Основную информацию о них содержит следующая таблица:
Показатель | № 5Э | Гнутый швеллер h 50 мм |
4,2 | 2–6 (4) | |
Толщина полок | 7 | 2–6 (4) |
Момент сопротивления к вертикальной нагрузке: для стенки для полок | 9,17 ед. 3,05 ед. | 3,25–10,65 ед. (7,12) 0,9–5,51 ед. (2,89) |
Вес 1 м швеллера в кг | 4,79 | 1,61–5,73 (3,62) |
На единственный типоразмер горячекатаного изделия № 5Э приходится 11 вариантов гнутых швеллеров с высотой стенки 50 мм. В таблице в скобках указаны характеристики наиболее близкого типоразмера, исходя из толщины стенки. Сравнение этих показателей с характеристиками швеллера № 5Э говорит о том, что горячекатаные изделия ощутимо превосходят ближайшие гнутые аналоги по прочности (на 28,8 % для стенки и 5,5 % для полок). Платой за преимущество в прочности является увеличенный на 32,3 % вес.
Мы не будем вдаваться в нюансы теории сопромата, по которой рассчитывают требуемую прочность несущих конструкций и, соответственно, выбирают подходящие типоразмеры проката. Однако очевидным является тот факт, что гнутые швеллеры обеспечивают большую свободу выбора и экономию на материале. Напомним, что металлопрокат продаётся на вес и более лёгкая продукция обойдётся потребителю дешевле.
Гнутый и горячекатаный швеллер: что выбрать?
Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.
Швеллер гнутый и горячекатаный в строительстве
В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.
Какой швеллер выбрать – гнутый или горячекатаный?
Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.
Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.
Катаный швеллер | ТРАСТ МЕТАЛЛ
Цена зависит от размера, объема поставки. Швеллер на складе ООО ПКФ Трастметалл представлен следующими типовыми размерами: Швеллер г/к. Компания Трастметалл изготовит гнутый швеллер по Вашим размерам. Визуально гнутый швеллер отличается от горячекатаного наличием скругленного внешнего угла. Изготовление осуществляют на профилегибочных станах согласно ГОСТ 11474—76.
Сортамент соответствует: для равнополочного — ГОСТ 8278-97, для неравнополочного — ГОСТ 8281-80. По длине полок гнутый швеллер в свою очередь делится на равнополочный, изготовляемый по ГОСТ 8278-89 и неравнополочный, изготовляемый по ГОСТ 8281-80. Мы можем как изготовить профиль по вашим размерам, так и поставить из складского наличия в Москве. Основные параметры и размеры По форме и размерам швеллеры изготовляют следующих серий: У — с уклоном внутренних граней полок, П — с параллельными гранями полок, Э — экономичные с параллельными гранями полок, Л — легкой серии с параллельными гранями полок, С — специальные. Рассчитать массу по длине и наоборот можно возпользовавшись металлокалькулятором нашего сайта.
К данному виду металлопродукции относится горячекатаный и гнутый швеллер , который поставляет Компания Трастметалл в Москве. Швеллер стальной горячекатанный ГОСТ 8240-97. Стальные горячекатанные швеллеры: Швеллеры стальные г/к изготовляются по ГОСТ 535-88 с уклоном внутренних граней полок или с параллельными гранями полок: 10, 10П и т. д. Номер стального швеллера соответствует его размеру (расстоянию между внешними гранями), выраженному в см. Производство и поставки гнутого швеллера и уголка. Номер такого швеллера соответствуют его размеру, выраженному в мм.
Сортамент соответствует ГОСТ 8240-97. Такой профиль обычно изготавливают как из горячекатаной рулонной углеродистой стали обыкновенного качества, так и углеродистой качественной конструкционной и низколегированной стали. Пожалуйста, уточняйте наличие товаров и цену у менеджеров. Компания «ТрастМеталл» занимается производством и поставками гнутого швеллера, гнутого уголка. Данное предложение не является публичной офертой и носит информационный характер. Стальные гнутые швеллеры : Изготовляют согласно ГОСТ 11474-76 на профилегибочных станках из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной сталей. Специальные виды стальных швеллеров г/к: для автомобильной промышленности — ГОСТ 19425-74 (18С, 20С и т. д.), для вагоностроения — ГОСТ 5267.1-90 (8В,14В, 18В).

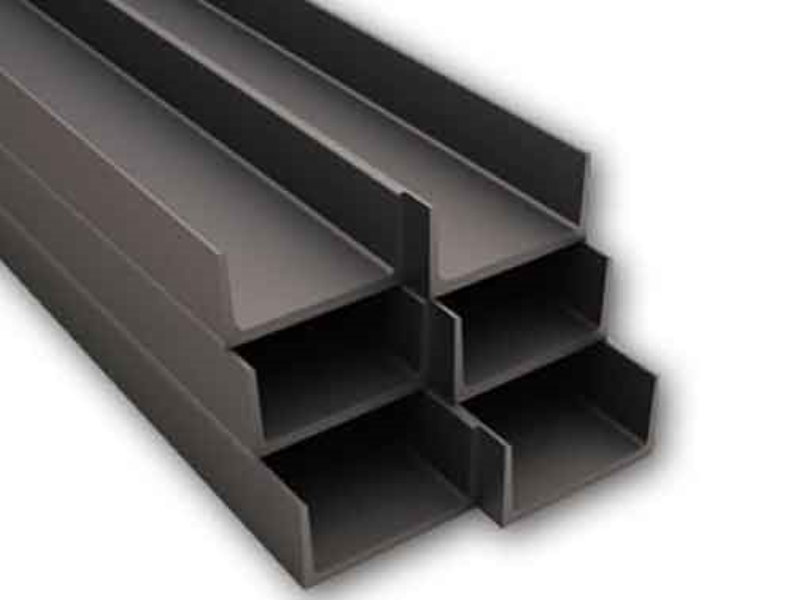

Катаный швеллер
Изготовление гнутого швеллера. Швеллер стальной гнутый неравнополочный ГОСТ 8281-80. Швеллер гнутый. Производство ведется двумя основными способами: непрерывным и поштучным. Швеллер — это металлические изделия П-образного сечения, получаемые из горячей заготовки на сортовых станках. Уклон внутренних граней швелера не должен превышать 10%.
По точности прокатки изготовляют: повышенной точности — Б, обычной точности — В. Стандарт устанавливает сортамент стальных горячекатанных швеллеров общего и специального назаначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.
Смотрите также
Швеллер 20 двутавровый
Швеллер 20 стальной горячекатаный (ГОСТ 8240-89) Швеллер 20 подразделяется на: Швеллер 20 стальной горячекатаный (ГОСТ 8240-89), Швеллер 20 стальной…
Швеллеры 40
Подробности акции у менеджеров компании Стальмарт.Москва. В ассортименте швеллер горячекатаный 40У, сталь 09г2с-12, ГОСТ 8240-89, ГОСТ 8240-97, L=12,…
Швеллер 8
Данный сортамент производится по заказу потребителя с параметрами и материалами указанными заказчиком, П – этот профиль имеет полки, параллельные…
Швеллер 20п
Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Высота (h), мм: 200 Ширина полки (b), мм: 76 Толщина стенки (s), мм: 5,2…
Швеллеры стальные гнутые
Сортамент соответствует: для равнополочного — ГОСТ 8278-97, для неравнополочного — ГОСТ 8281-80. Такой профиль обычно изготавливают как из горячекатаной…
U-канал (CRC) | ClarkDietrich Building Systems
ClarkDietrich U-образный или холоднокатаный швеллер (CRC), прикрепленный к стойкам с помощью зажимов или сварки, является одним из наиболее распространенных методов перекрытия, используемых для обеспечения сопротивления вращению стойки и изгибу малой оси под ветровыми и осевыми нагрузками. . U-образный канал 1-1/2 дюйма проходит через выбивное отверстие для шпилек и закрепляется с помощью зажимов и винтов ClarkDietrich FastBridge Clip, SwiftClip™ (серия L) или EasyClip™ (серия U™). максимум 48″ O.C. Проконсультируйтесь со службой технической поддержки ClarkDietrich относительно правильного расстояния. Приварка U-образного канала к шпильке допустима, но не должна использоваться в шпильках шириной более 6 дюймов 9.
Осторожно:
- Зажимные уголки должны использоваться с шурупами для правильной фиксации холодногнутого каркаса. U-образный канал не обеспечивает надлежащего крепления, если он не прикреплен должным образом к элементу каркаса.
- Особое внимание следует уделить качеству сварного шва. Если сварной шов прогорает или не проваривается, U-образный канал не будет эффективен.
Данные о продукте и информация для заказа
Код продукта | Калибр (милы) | Размер | фунтов/фут. | шт./уп. |
---|---|---|---|---|
075U50-54 (50ksi) | 16 (54) | 3/4″ | 0,30 фунта. | 10 |
150U50-54 (50ksi) | 16 (54) | 1-1/2″ | 0,44 фунта. | 10 |
200U50-54 (50ksi) | 16 (54) | 2 дюйма | 0,54 фунта. | 10 |
Стандартная длина: длина 16 футов 0 дюймов (также доступны длины 10 футов и 20 футов)
U-образный канал, используемый в подвесном потолке от потолочной конструкции с помощью подвесной проволоки.
Канал обшивки из гипсокартона обычно закрепляется металлическими зажимами для каналов или привязывается проволокой перпендикулярно нижней стороне U-образного канала с соответствующими интервалами для крепления гипсокартона винтами. Узлы устанавливаются в соответствии со спецификацией проекта или требованиями ASTM C 754.- Допустимые потолочные пролеты для U-образного канала
Детали САПР Р БИМ Код и паспорт безопасности Архитектурные спецификации АИА/СЕУ
- AISI S100-16 Североамериканские технические условия на проектирование элементов конструкции CFS
- AISI S240-15 Североамериканский стандарт для конструкционного каркаса из холодногнутой стали
- Раздел A3 Материалы. Химические и механические требования (ссылка на ASTM A1003/A1003M)
- Раздел A4 Защита от коррозии (со ссылкой на ASTM A653/A653M)
- Раздел C Установка – (ссылка на ASTM C1007)
- SDS для изделий из стального каркаса ASTM A1003 для внутреннего каркаса, наружного каркаса и зажимов/аксессуаров
Таблицы нагрузок
- Допустимые пролеты для U-образного канала
Листы подачи продуктов
Нажмите на приведенный ниже код продукта, чтобы просмотреть технические данные.
ClarkDietrich SubmittalPro®
Листы подачи для точного продукта, который вы ищете, могут быть созданы с помощью системы подачи продукции ClarkDietrich SubmittalPro®.
- По любым вопросам, связанным с отправкой продуктов или использованием SubmittalPro, обращайтесь в службу технической поддержки ClarkDietrich по телефону 888-437-3244.
Заказать образец продукта Просмотреть все образцы ClarkDietrich
Швеллеры холоднокатаные формованные | Coremark Металлы
Нажмите, чтобы увеличить
1) Выберите толщину: 1) Выберите толщину: Выберите один{{attrValue.value_text}}
2) Выберите размер (Глубина x Ширина x Длина): 2) Выберите Размер (Глубина x Ширина x Длина): Выберите один{{attrValue.value_text}}
{{uniqueSku}}
3) Выберите свой разрез:
- Выбранная длина = {{lenTotal}}”
- Каждый вес = {{displayWeight}} фунтов
Каждая цена: ${{Number(displayPrice). toFixed(2).toLocaleString()}}
Пожалуйста, позвоните, чтобы узнать цены
Количество: Количество: 0″ data-html=”true” title=”” v-bind:data-original-title=”displayDiscounts”>Скидки за количество
Этого товара временно нет в наличии
Уведомить меня, когда товар появится в наличии
Пожалуйста, позвоните, чтобы узнать цены на этот продукт
Цены могут быть изменены. Цены в магазине могут отличаться от цен на сайте.
- Описание
- Технические характеристики
- Похожие материалы
Описание
Швеллер из холоднокатаной стали A1008 отлично подходит для большинства методов обработки. Изготовленные на месте с использованием нашего процесса прецизионного формования для обеспечения согласованности и точности изгиба, эти каналы формируются из 18ga. (0,0478 дюйма) и 16ga. (0,059материал 8″). Характеризуется маслянистой гладкой серой отделкой, высокой прочностью и низким содержанием сплава. Обычное применение включает в себя структурные опоры, прицепы, перила, ограждения и другие архитектурные применения.
Технические характеристики
ДЕТАЛИ |
|||||
Размер | Глубина | Ширина (фланец) | Толщина | Длина | Каждый вес (фунты) |
3/4″ x 1/2″ x 96″ | 3/4″ | 1/2 дюйма | 18ga (0,0478 дюйма) | 96 дюймов | 2,00 |
3/4″ x 3/4″ x 96″ | 3/4″ | 3/4″ | 18ga (0,0478 дюйма) | 96 дюймов | 2,60 |
1-1/2″ x 1-1/2″ x 96″ | 1-1/2″ | 1-1/2″ | 18ga (0,0478 дюйма) | 96 дюймов | 5,60 |
3/4″ x 1/2″ x 120″ | 3/4″ | 1/2 дюйма | 16ga (0,0598 дюйма) | 120 дюймов | 3,00 |
3/4″ x 3/4″ x 120″ | 3/4″ | 3/4 дюйма | 16ga (0,0598 дюйма) | 120 дюймов | 4,00 |
1-1/2″ x 1-1/2″ x 120″ | 1-1/2″ | 1-1/2″ | 16ga (0,0598 дюйма) | 120 дюймов | 8,40 |
Предупреждение: Этот продукт может подвергнуть вас воздействию химических веществ, в том числе свинца, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или наносят вред репродуктивной системе.
