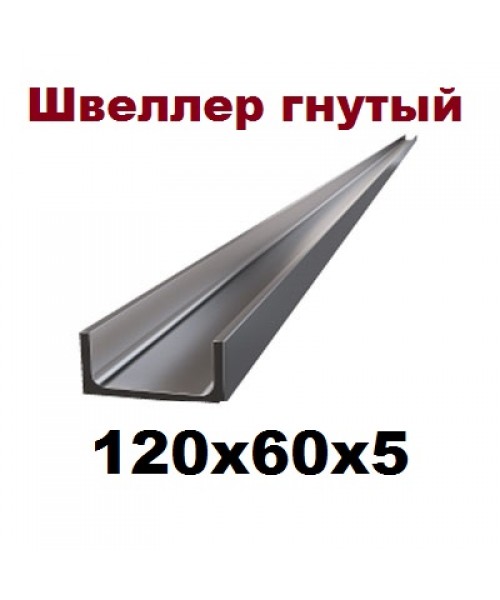

Швеллер стальной гнутый гост 8278 83, размер 80, 100, 120х50х4, цена, купить

Доставка по Украине

104 грн

Купить

Швеллер алюминиевый п-образный (Стандартные размеры)

Под заказ

Доставка по Украине

от 300 грн/кг

Купить

Швеллер UPE, швеллер UPN, швеллер UNP сталь S355 S235 S275 (09Г2С) №10,12,14,16,18,20,22,24,27,30,33,36,40

Доставка по Украине

62 000 грн/т

Купить

Швеллер стальной 6,5 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 43.80 грн/кг

Купить

Швеллер стальной 8 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 10 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 12 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 14 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 16 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 18 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 20 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 22 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 24 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Смотрите также

Швеллер стальной 27 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 30 П горячекатаный мерный 12 метровый сталь 3сп/пс П-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 6,5У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 43.80 грн/кг

Купить

Швеллер стальной 8У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 10У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 12У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 45 грн/кг

Купить

Швеллер стальной 14У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 16У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 18У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 20У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 52 грн/кг

Купить

Швеллер стальной 22У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 24У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 27У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной 30У горячекатаный мерный 12 метровый сталь 3сп/пс У-образный ДСТУ 3436 96 (ГОСТ 8240 97)

Доставка из г. Киев

от 56.20 грн/кг

Купить

Швеллер стальной горячекатаный, швеллер гнутый – ГОСТ, вес, размеры | Санкт-Петербург

Масса швеллера горячекатаного с уклоном внутренних граней полок и швеллера с параллельными гранями полок (ГОСТ 8240-89)


Балка двутавровая и швеллер относится к разряду сортового проката. Балка и швеллер изготавливаются согласно техническим условиям:

балка двутавровая с параллельными гранями полок – ГОСТ 26020-83 и СТО АСЧМ 20-93 Нижнетагильского металлургического комбината;

ГОСТ 535-88 *.pdf , 556,2 KB

ГОСТ 5267.1-90 *.pdf , 276,4 KB

ГОСТ 8239-89 *.pdf , 657,5 KB

ГОСТ 8240-97 *.pdf , 1,3 MB

ГОСТ 8278-83 *. pdf , 2,8 MB

ГОСТ 8281-80 *.pdf , 2,1 MB

ГОСТ 11474-76 *.pdf , 318,7 KB

ГОСТ 19425-74 *.pdf , 476,5 KB

ГОСТ 26020-83 *.pdf , 1,3 MB

Справочник металлопроката *. pdf , 4,8 MB

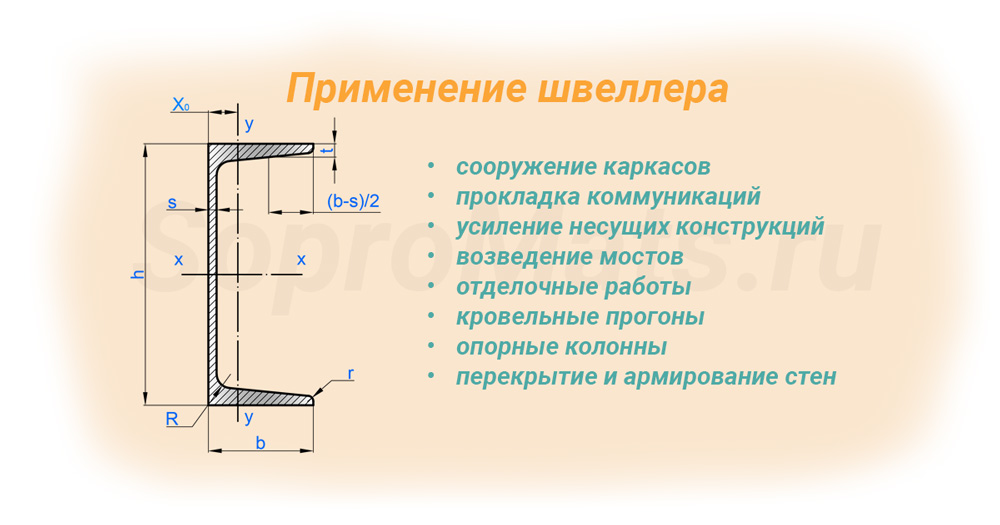

Швеллер, № h, мм b, мм s, мм t, мм

Масса
1 м М,
(кг)

 Метров
в тонне
Швеллер с уклоном граней
5 50 32 4. 4 7.0 4,84 206,6
6.5 65 36 4.4 7.2 5,9 169,5
8 80 40 4.5 7.4 7,05 141,8
10 100 46 4.5 7.6 8,59 116,4
12 120 52 4.8 7.8 10,4 96,2
14 140 58 4.9 8.1 12,3 81,3
16 160 64 5.
0		 8.4 14,2 70,4
16a 160 68 5.0 9.0 15,3 65,4
18 180 70 5.1 8.7 16,3 61,3
18a 180 74 5.1 9.3 17,4 57,5
20 200 76 5.2 9.0 18,4 54,3
22 220 82 5.4
9.5		 21 47,6
24 240 90 5. 6 10.0 24 41,7
27 270 95 6.0 10.5 27,7 36,1
30 300 100 6.5 11.0 31,8 31,4
33 330 105 7.0 11.7 36,5 27,4
36 360 110 7.5
12.6		 41,9 23,9
40 400 115 8.0 13.5 48,3 20,7
Швеллер, № h, мм b, мм s, мм t, мм Масса
1 м М,
(кг)		 Метров
в тонне
Швеллер с параллельными гранями
5П 50 32 4,4 7,0 4,84 206,6
6,5П 65 36 4,4 7,2 5,9 169,5
8П 80 40 4,5 7,4 7,05 141,8
10П 100 46 4,5 7,6 8,59 116,4
12П 120 52 4,8 7,8 10,4 96,2
14П 140 58 4,9 8,1 12,3 81,3
16П 160 64 5,0
8,4		 14,2 70,4
16аП 160 68 5,0 9,0 15,3 65,4
18П 180 70 5,1 8,7 16,3 61,3
18аП 180 74 5,1 9,3 17,4 57,5
20П 200 76 5,2 9,0 18,4 54,3
22П 220 82 5,4 9,5 21 47,6
24П
240		 90 5,6 10,0 24 41,7
27П 270 95 6,0 10,5 27,7 36,1
30П 300 100 6,5 11,0 31,8 31,4
33П 330 10,5 7,0 11,7 36,5 27,4
36П 360 110 7,5 12,6 41,9 23,9
40П 400 115 8,0 13,5 48,3 20,7

Профиль канала ISMC 100 | ISSP 6.1

МСМБ 100

( Индийский стандартный канал среднего веса )

Вес/метр

9.20   кг/м

20,28232   фунт/м

Вес / футы

2. 80416   кг/фут

6,1821148   фунт/фут

Имущество Значение
Имя МСМБ 100
Распространенное имя Индийский стандартный канал среднего веса 100
Вес на метр (w) 9,20 кг/м
Площадь сечения (а) 11,70 см 2
Глубина секции (h) 100 мм
Ширина фланца (б) 50 мм
Толщина фланца (t ф ) 7,50 мм
Толщина полотна (т ш ) 4,70 мм
Моменты инерции (l хх ) 186,70 см 4
Моменты инерции (l гг ) 25,90 см 4
Радиус вращения (r хх ) 4,00 см
Радиус вращения (r гг ) 1,49 см
Центр тяжести (C гг ) 1,53 мм

Недвижимость Значение
Модуль сечения (Z xx ) 37,30 см 3
Модуль сечения (Z yy ) 7,50 см 3
Радиус в корне (r 1 ) 9,00 мм
Радиус схождения (r 2 ) 4,50 мм
Наклон фланца (D) 96,00 градусов
Соединение (ч 1 ) 64,00 мм
Соединение (ч 2 ) 18,00 мм
Соединение (б 1 ) 22,70 мм
Соединение (с) 6,20 мм
Соединение (г) 28 мм
Соединение (г л мин) 50 мм
Максимальный размер фланцевой заклепки 16,00 мм

Стандартные каналы | Russel Metals

Стандартные каналы

CSA G40. 21 – 44 Вт

ЗАПАС ДЛИНЫ 20,0 40,0 60,0

0″>0″>0″>0″>
Flange
Metric Imperial Depth mm Width mm Thickness (mean) mm Web Thickness mm Section Modulus 103mm3
C75 x 5–9 C3 x– 3,5–6,0 76– 34–40 6.9 3.4–9.0 16.7–22.3
C75 x 5 C3 x 3. 5 76 34 6.9 3.4 16.7
C75 x 6 4.1 35 6.9 4.3 17.6
C75 x 7 5.0 37 6.9 6.6 19.7
C75 x 9 6.0 40 6.9 9.0 22. 3
C100 x 7–11 C4 x– 4.5–7.25 102– 38–43 7.5 3.2–8.2 30.0–37.4
C100 x 7 C4 x 4.5 102 38 7.5 3.2 30.0
C100 x 8 5.4 40 7.5 4.7 31.6
C100 x 9 6. 25 42 7.5 6.3 34.6
C100 x 11 7.25 43 7.5 8.2 37.4
C130 x 10–17 C5 x– 6.7–11.5 127– 44–52 8.1 4.8–12.0 48.6–61.1
C130 x 10 C5 x 6.7 127 44 8. 1 4.8 48.6
C130 x 13 9.0 47 8.1 8.3 57.6
C130 x 17 11.5 52 8.1 12.0 61.1
C150 x 12–19 C6 x– 8.2–13.0 152– 48–54 8.7 5.1–11.1 70.5–93.6
C150 x 12 C6 x 8. 2 152 48 8.7 5.1 70.5
C150 x 16 10.5 51 8.7 8.0 81.8
C150 x 19 13.0 54 8.7 11.1 93.6
C180 x 15–22* C7 x– 9.8–14.75 178– 53–58 9. 3 5.3–0.6 99.6–127
C180 x 15 C7 x 9.8 178 53 9.3 5.3 99.6
C180 x 18 12.25 55 9.3 8.0 113
C180 x 22* 14.75 58 9.3 0.6 127
C200 x 17–28 C8 x– 11. 5–18.75 203– 57–64 9.9 5.6–12.4 133–180
C200 x 17 C8 x 11.5 203 57 9.9 5.6 133
C200 x 21 13.75 59 9.9 7.7 147
C200 x 28 18.75 64 9. 9 12.4 180
C230 x 20–30 C9 x– 13.4–20 229– 61–67 10.5 5.9–11.4 173–222
C230 x 20 C9 x 13.4 229 61 10.5 5.9 173
C230 x 22 15 63 10.5 7.2 186
C230 x 30 20 67 10. 5 11.4 222
C250 x 23–45* C10 x– 15.3–30 254– 65–76 11.1 6.1–17.1 219–337
C250 x 23 C10 x 15.3 254 65 11.1 6.1 219
C250 x 30 20 69 11.1 9.6 257
C250 x 37 25 73 11. 1 13.4 299
C250 x 45* 30 76 11.1 17.1 337
C310 x 31*–45* C12 x– 20.7*–30.0* 305– 74–80 12.7 7.2–13.0 351–442
C310 x 31* C12 x 20.7* 305 74 12.7 7.2 351
C310 x 37* 25,0* 77 12. 7 9.8 393
C310 x 45* 30.0* 80 12.7 13.0 442
C380 x 50* –74* C15 x– 33.9*–50.0* 381– 86–94 16.5 10.2–18.2 687–881
C380 x 50* C15 х 33,9* 381 86 16.5 10.2 687
C380 x 60* 40. 0* 89 16.5 13.2 760
C380 x 74* 50.0* 94 16.5 18.2 881
937777777777777777777778777777777777777777777777777777777777777787777777778777777777777787.
Flange
Imperial Метрическая система Глубина дюйм. Ширина дюйм. Толщина (средняя) дюймов. Толщина стенки, дюймы. Section Modulus ins.3
C3 x 3. 5–6.0 C75 x– 5–9 3.00– 1.36–1.60 0.273 0.125–0.356 1.02–1.38
C3 x 3,5 C75 x 5 3,00 1,36 0.273 0.125 1.02
C3 x 4.1 6 1.41 0.273 0.170 1.10
C3 x 5.0 7 1. 50 0.273 0.258 1.24
C3 x 6.0 9 1.60 0.273 0.356 1.38
C4 x 4.5–7.25 C100 x– 7–11 4.00– 1.52–1.72 0.296 0.145–0.321 1.83–2.29
C4 x 4.5 C100 x 7 4.00 1.52 0.296 0. 145 1.83
C4 x 5.4 8 1.58 0.296 0.184 1.93
C4 x 6.25 9 1.65 0.296 0.247 2.10
C4 x 7.25 11 1.72 0.296 0.321 2.29
C5 x 6. 7–11.5 C130 x– 10–17 5.00– 1.75–2.03 0.320 0.190–0.472 3.00–4.10
C5 x 6.7 C130 x 10 5.00 1.75 0.320 0.190 3.00
C5 x 9.0 13 1.88 0.320 0.325 3.56
C5 x 11.5 17 2. 03 0.320 0.472 4.10
C6 x 8.2–13.0 C150 x– 12–19 6.00– 1.92–2.16 0.343 0.200–0.437 4.38–5.80
C6 x 8.2 C150 x 12 6.00 1.92 0.343 0.200 4.38
C6 x 10.5 16 2.03 0.343 0. 314 5.06
C6 x 13.0 19 2.16 0.343 0.437 5.80
C7 x 9.8–14.75 C180 x – 15–22* 7.00– 2.09–2.30 0.366 0.210–0.419 6.08–7.75
C7 x 9.8 C180 x 15 7.00 2.09 0.366 0.210 6. 08
C7 x 12.25 18 2.19 0.366 0.314 6.93
C7 x 14.75 22* 2.30 0.366 0.419 7.75
C8 x 11.5–18.8 C200 x– 17–28 8.00– 2.26–2.53 0.390 0.220–0.487 8.14–11.0
C8 x 11. 5 C200 x 17 8.00 2.26 0.390 0.220 8.14
C8 x 13.8 21 2.34 0.390 0.303 9.03
C8 x 18.8 28 2.53 0.390 0.487 11.0
C9 x 13.4–20.0 C230 x– 20–30 9. 00– 2.43–2.65 0.413 0.233–0.448 10.6–13.5
C9 x 13.4 C230 x 20 9.00 2.43 0.413 0.233 10.6
C9 x 15.0 22 2.48 0.413 0.285 11.3
C9 x 20.0 30 2.65 0. 413 0.448 13.5
C10 x 15,3–30,0 C250 x– 23–45* 10,00– 2,60–3,03 0,436 0,240–0,673 0,240–0,673,0287 15.3 C250 x 23 10.00 2.60 0.436 0.240 13.5
C10 x 20.0 30 2.74 0. 436 0.379 15.8
C10 x 25.0 37 2.89 0.436 0.526 18.2
C10 x 30.0 45* 3.03 0.436 0.673 20.7
C12 x 20.7*–30.0* C310 x– 31*–45* 12.00– 2.94 –3.17 0.501 0.282–0.510 21. 5–27.0
C12 x 20.7* C310 x 31* 12.00 2.94 0.501 0.282 21.5
C12 x 25.0* 37* 3.05 0.501 0.387 24.1
C12 x 30.0* 45* 3.17 0.501 0.510 27.0
C15 x 33. 9*–50.0* C380 x– 50*–74* 15.00– 3.40–3.72 0.650 0.400–0.716 42.0–53.8
C15 x 33.9* C380 x 50* 15.00 3.40 0.650 0.400 42.0
C15 x 40.0* 60* 3.52 0.650 0.520 46.5
C15 x 50.0* 74* 3.
