Гнутый швеллер – новый сортамент на металлобазах Метинвест-СМЦ
Автор статьи: Екатерина Степанова, начальник отдела по планированию запасов,
Управление коммерческого сервиса ООО “МЕТИНВЕСТ-СМЦ”
Гнутый швеллер относится к фасонным профилям и имеет характерную П-образную форму. П-образное сечение позволяет швеллеру сопротивляться деформации, а отсутствие сварных швов – равномерно воспринимать механические нагрузки. Визуально, от горячекатаного швеллера гнутый отличается плавными скругленными наружными углами изгиба, одинаковой толщиной всех сторон, гладкой поверхностью.
Гнутый швеллер ПАО “Запорожсталь”
Гнутый швеллер производства ПАО «Запорожсталь» произведен согласно ДСТУ 8806 (сортамент) и ДСТУ 8808 (технические условия). В качестве заготовки используется стальная полоса из рулонной стали, которую формуют на профилегибочном стане. При производстве гнутого швеллера используется углеродистая сталь обыкновенного качества 3пс и другие марки согласно ДСТУ 2651/ГОСТ 380.
По заказу возможно производство из других марок стали:
- качественной конструкционной 08кп, 08пс; 15кп, 15пс; 20кп, 20пс по ДСТУ 7809/ ГОСТ 1050;
- низколегированной 09Г2, 09Г2Д по ДСТУ 8541/ ГОСТ 19281, ДСТУ 8969/ ГОСТ 17066.
Гнутый или катаный – сравнение швеллера 12П
Нижеуказанные размеры гнутого профиля можно условно приравнять к горячекатаному швеллеру 12П по следующим критериям:
- b – ширина полки;
- s – толщина швеллера;
- h – высота стенки;
- R – радиус закругления.
Швеллер гнутый производства ПАО “Запорожсталь”
|
Тип профиля |
Размеры |
Площадь поперечного сечения, см2 |
Масса 1 м, кг |
|||
|
h |
b |
s |
R не более |
|||
|
120х50х3 |
120 |
50 |
3 |
5 |
6,25 |
4,91 |
|
120х50х4 |
120 |
60 |
4 |
6 |
9,00 |
7,07 |
|
120х50х5 |
120 |
50 |
5 |
7 |
9,97 |
7,83 |
|
120х50х6 |
120 |
50 |
6 |
9 |
11,86 |
9,31 |
Обозначение размеров гнутого швеллера

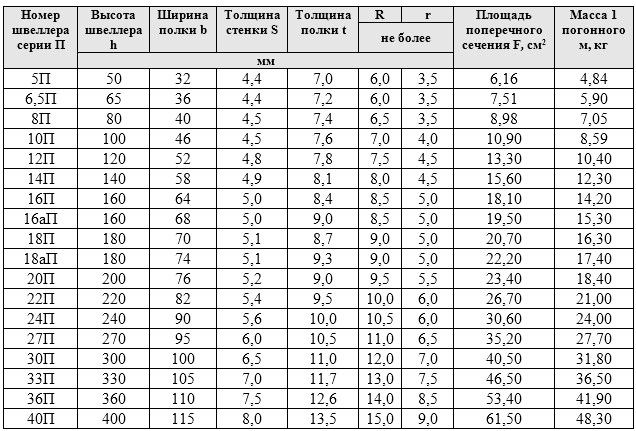

Швеллер горячекатаный 12П|
Тип профиля |
Размеры, мм |
Масса 1м, кг |
|||||||
|
h |
b |
s |
t |
h2 |
b1 |
R |
r |
||
|
12П |
120 |
52 |
4,3 |
7,9 |
14 |
2 |
5 |
3 |
10,216 |
Обозначение размеров швеллера г/к 12П
Гнутый швеллер не является аналогом катаному по прочностным и механическим свойствам.
Возможность замены горячекатаного профиля на гнутый должна быть оценена профильными специалистами на этапе проектирования.
Для справки: ПАО «Запорожсталь» производит более 600 типоразмеров холодногнутых профилей сложной формы поперечного сечения, часть из которых невозможно получить путем горячей прокатки или штамповки. При заказе в производство минимальная партия поставок гнутых профилей, произведенных из углеродистой стали обыкновенного качества и качественной конструкционной стали – от 60 т каждого профилеразмера.
Гнутый швеллер характеризуется широким ассортиментом геометрических размеров и параметров. Сырьем для изготовления гнутых швеллеров является рулонная холоднокатаная или горячекатаная сталь.
Основные типы гнутых швеллеров: равнополочные (ДСТУ 8806/ ГОСТ 8278) и неравнополочные (ГОСТ 8281).
Равнополочный швеллер имеет одинаковую ширину полок, в отличии от неравнополочного, у которого полки разные по ширине.
По точности профилирования существуют следующие категории: А, Б, В, что соответственно означает высокая, повышенная, обычная.
В зависимости от требований, указанных в заказе, гнутые швеллеры производятся в длине от 3 до 11,8м:
- мерной длины (мдл) или кратной мерной длине;
- мерной длины с количество немерной длины (ндл) до 7% от объема заказа;
- немерной длины.
Условное обозначение гнутого швеллера
Швеллер 120Х50х3, где
- 120 – означает высоту швеллера;
- 50 – ширина полки;
- 3 – толщина швеллера.
Гнутый швеллер Метинвест-СМЦ
Преимущества и область применения гнутого швеллераПокупатель, выбирая металлопрокат, особое внимание уделяет весу изделия и общей металлоемкости конструкции. Гнутый швеллер имеет меньшую массу в сравнении горячекатаным и, соответственно, изделие будет стоить дешевле. Использование гнутого швеллера позволяет снизить затраты до 30% за счет экономии металла, снижения трудозатрат и сроков монтажа.
Швеллер гнутый
Дополнительными преимуществами гнутого швеллера является способность выдерживать значительные осевые нагрузки и давление на изгиб. Но гнутый швеллер уступает в прочности, поэтому зона его применения в строительстве – бытовой сектор либо неответственные конструкции, где особая прочность не требуется (теплицы, перегородки каркасов, стеллажи и т.д.). Также используется как усиливающий элемент в различных строительных и фасадных конструкциях (стены, каркасы фасадов, внутренние перегородки и т.д.), для монтажа кровельных систем, коммуникаций и стоковых систем.
Какой швеллер выбрать?Ответ на этот вопрос зависит от вашего проекта, бюджета и задачи. Если будущая конструкция или проект будет иметь ответственное назначение, профильные специалисты будут использовать горячекатаный швеллер. Если швеллер будет элементом неответственных конструкций, в таком случае можно рассмотреть гнутый профиль.
На сегодня выбрать и купить швеллер можно на складе ООО «МЕТИНВЕСТ-СМЦ» в любых объемах.
Гнутый швеллер производится в строгом соответствии с действующими стандартами. В случае потребности в нестандартных размерах, мы готовы проанализировать возможности нашего оборудования и провести освоение и поставку пробной партии. Свяжитесь по телефону 0-800-30-30-70 с менеджером из службы продаж и он поможет заказать швеллер гнутый.
(A x B x C) C15 x 50, каналы HR A36 Стандартные структурные размеры Fay Industries, Inc. (сталь * распиловка)
Информация о запросе
Структурные формы
На следующих страницах перечислены формы, обычно имеющиеся на складе. Американский институт чугуна и стали установил систему обозначения конструктивных форм, которая была принята производителями стали. В столбце, озаглавленном «Обозначение AISI», буква или буквы предшествуют размеру и весу на фут. Например, C3 X 4.1 — это обозначение AISI для стандартного конструкционного канала размером 3 дюйма x 4,1 #.
W-образные формы представляют собой двоякосимметричные формы с широкими полками, используемые в качестве балок или колонн, внутренние поверхности полки которых практически параллельны. Форма, имеющая по существу тот же номинальный вес и размеры, что и форма «W», указанная в таблице, но внутренние поверхности полки которой не параллельны, также может считаться формой «W», имеющей ту же номенклатуру, что и форма, указанная в таблице, при условии, что ее средняя полка Толщина по существу такая же форма, как толщина фланца формы «W».
Профили «S» представляют собой профили с двойной симметрией, изготовленные в соответствии со стандартами размеров, принятыми в 1896 году Ассоциацией американских производителей стали для форм балок американского стандарта. Существенной частью этих стандартов является то, что внутренние поверхности полки балок американского стандарта имеют наклон примерно 16 2/3%.
Профили «M» — это профили с двойной симметрией, которые не могут быть классифицированы как профили «W», «S» или несущие сваи.
(Хотя несущие сваи не включены в стандартную номенклатурную таблицу, они представляют собой двойную симметричную форму с широкими полками, внутренние поверхности полки которых практически параллельны, а полка и стенка имеют практически одинаковую толщину.)
Профили «С» представляют собой швеллеры, изготовленные в соответствии со стандартами размеров, принятыми в 1896 году Ассоциацией американских производителей стали для швеллеров американского стандарта. Существенной частью этих стандартов является то, что внутренние поверхности фланцев каналов американского стандарта имеют наклон приблизительно 16 2/3%.
Формы «MC» — это каналы, которые нельзя классифицировать как формы «C».
Длина до 60 футов
Характеристики | Анализ | Приложения | Механические свойства | Свариваемость
Технические характеристики
| А – Глубина | Н/Д 15 дюймов |
| Н/Д 3,716 дюйма |
| C – Толщина стенки | Н/Д 716 дюймов |
| Расчетный вес на фут | Н/Д 50,0 фунтов |
| Расчетный вес 20 футов. Длина | Н/Д 1000 фунтов |
| Расчетный вес 30 футов. Длина | Н/Д 1500 фунтов |
| Расчетный вес 40 футов. Длина | Н/Д 2000 фунтов |
| Расчетный вес 60 футов. Длина | Н/Д 3000 |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Анализ
Н/Д
Углерод .26 Макс. |
org/PropertyValue”>Приложения
Н/Д
Для использования в клепаных, болтовых или сварных конструкциях мостов и зданий, а также для общих строительных целей. |
Механические свойства
Н/Д
Требования ASTM A 36: |
Свариваемость
Н/Д Эти формы легко свариваются всеми способами сварки, а полученные сварные швы и соединения имеют исключительно высокое качество. Марка используемой сварочной проволоки зависит от толщины сечения, конструкции, требований к обслуживанию и т. д. |
org/PropertyValue”>Repute Steel | швеллер из нержавеющей стали c
Швеллер
Швеллер используется для несущих конструкций в самых разных отраслях промышленности, ASTM A276
Канал из нержавеющей стали – лучший вариант для высокой устойчивости к ржавчине.
; ASTM A484 нержавеющая сталь
Стальной канал хорош для высокой способности изготовления. канал отличный вариант
для его прочности на растяжение.
Спецификация канала
| Стандарт канала | АСТМ А276 |
Состояние канала | HRAP |
Диапазон размера канала | Размеры (мм) 100 х 40 х 5, 150 х 50 х 5, 100 х 44 х 8, 100 х 45 х 6, 100 х 50 х 6, 75 х 40 х 6 , 50 х 25 х 3 , 50 х 25 х 6 , 80 х 40 х 5 |
Толщина канала | от 5 до 6 мм (в зависимости от размера) |
Швеллер класса | 304/316 |
Нажмите здесь, чтобы увидеть больше
C КАНАЛ: ISMC
Repute Steel Engg Co.
является сертифицированным ISO 9001: 2008 ведущим держателем акций, поставщиком-экспортером индийской
Каналы международного стандарта ISMC C
Мы поддерживаем огромный запас для быстрой доставки каналов ISMC C производства JINDAL, SAIL, ESSAR, TATA, VIZAG и
Индийские прокатные станы производят.
Канал C из мягкой стали, известный как ISMC, широко используется во всех основных отраслях промышленности, строительстве,
изготовление, сельскохозяйственная промышленность, инженерное оборудование, строительная промышленность, судостроение и т. д.…
Легкий C-канал Тяжеловесный C-канал, UPN C-канал, UPE C-канал, U C-канал, PFC C-канал,
Каналы российского стандарта C Каналы американского стандарта мы регулярно поставляем в различные национальные
Компании по всему миру.;
C-образные каналы из мягкой стали – C-образные каналы из углеродистой стали – оцинкованные C-образные каналы
Стандартные размеры C-образных профилей ISMC доступны на складе
| Старший № | Описание | Размер | Вес секции (кг/м) |
1 | МСМЦ 75 | 75 х 40 х 4,8 | 7. |
2 | МСМЦ 100 | 100 х 50 х 5 | 9,56 |
3 | МСМБ 125 | 125 х 65 х 5,3 | 13.1 |
4 | МСМЦ 150 | 150 х 75 х 5,7 | 16,8 |
5 | МСМЦ 200 | 200 х 75 х 6,2 | 22,3 |
6 | МСМЦ 250 | 250 х 82 х 9 | 34,2 |
7 | МСМЦ 300 | 300 х 90 х 7,8 | 36,3 |
8 | МСМЦ 400 | 400 х 100 х 8,8 | 50,1 |
Международный и импортированный профиль Каналы: | |||
14Нажмите здесь, чтобы увидеть больше
REPUTE STEEL ENGG CO.
ИМЕЕТ ОГРОМНЫЙ СКЛАД ВСЕХ СТАНДАРТНЫХ РАЗМЕРОВ ЕВРОПЕЙСКОГО СТАНДАРТА C CHANNELS, БРИТАНСКИЙ
СТАНДАРТНЫЙ КАНАЛ C, АМЕРИКАНСКИЙ СТАНДАРТНЫЙ КАНАЛ C
Каналы по европейским профилям:
UPE
U-образный профиль, параллельный фланцевый канал
Параллельные фланцевые каналы
Размеры: EN 10365: 2017
Допуски: EN 10279: 2000
Состояние поверхности: согласно EN 10163-3: 2004, класс C, подкласс
УПН
Швеллеры европейского стандарта
Размеры: DIN 1026-1: 2000, NF A 45-202: 1986
Допуски: EN 10279: 2000
Состояние поверхности: согласно EN 10163-3: 2004, класс C, подкласс 1
U-образный канал или U-образный профиль
Швеллеры с коническими фланцами
Размеры: в соответствии с заводским стандартом
Допуски: EN 10279: 2000
Состояние поверхности: в соответствии с EN 10163-3: 2004, класс C, подкласс 1
Каналы согласно британским профилям:
PFC
Британские параллельные фланцевые швеллеры
Размеры: BS 4-1: 2005
Допуски: EN 10279: 2000
Состояние поверхности: согласно EN 10163-3: 2004, класс C, подкласс 1
Каналы
Британские каналы с коническими фланцами
Размеры: В соответствии с бывшим BS 4-1: 1993
Допуски: EN 10279: 2000
Состояние поверхности: в соответствии с EN 10163-3: 2004, класс C, подкласс 1
Каналы по американским стандартам:
C
Швеллеры американского стандарта
Наклон фланца: прибл.
162/3 %
Размеры: ASTM A 6/A 6M – 07
Допуски: ASTM A 6/A 6M – 07
Состояние поверхности: согласно ASTM A 6/A 6M – 07
МЦ
Американские каналы
Размеры: ASTM A 6/A 6M – 07
Допуски: ASTM A 6/A 6M – 07
Состояние поверхности: в соответствии с ASTM A 6/A 6M – 07
Каналы по российским стандартам:
УЭ
Швеллеры с коническими фланцами
Размеры: ГОСТ 8240-97; PN-H-93451
Допуски: ГОСТ 8240-97; EN 10279: 2000
Состояние поверхности: согласно EN 10163-3: 2004, класс C, подкласс;
МЯГКАЯ СТАЛЬ (КАНАЛ MS)
Свойства каналов согласно:
IS: 808 – 1989 / IS: 3954 -1991
ТОЛЕРАНЕНЦИЯ Согласно:
Каналы: IS: 1852 – 1985 / IS: 3954 – 1991
Оценки согласно
Каналы: IS: 2062: E250 A – 2006.
НЕРЖАВЕЮЩАЯ СТАЛЬ (C КАНАЛ ISMC)
Материал :: SS 304, SS 304L, SS 316, SS 316L, SS 202
Длина :: 3 MTR, 6 MTR
Размеры :: от ISMC 50 до ISMC 250
Толщина :: 4 ММ ДО 20 ММ
АЛЮМИНИЙ (C КАНАЛ ISMC)
Материал :: Коммерческий, алюминий, сплав
Длина :: 3 метра, 6 метров, 13 метров, 10 футов, 12 футов Размеры
:: от 10 мм до 300 мм
Толщина :: от 1 мм до 20 мм
Материал Алюминиевый С-образный канал | 1060, 1200, 1100, 2024, 2124, 3003, 3004, 5050, 5083, 5154, 5454, 5652, 5086, 5056, 5754, 6061,
6062, 6063, 7075 и т. |
Алюминиевый структурный канал; стандарт | ASTM, ASME, AMS, ASTM; B308M,; GB/T; 3191,; JIS; h5040, ASTM B308, AMS QQ-A-200/9 |
Алюминиевый канал Temper | Т5, Т6 |
Форма кромки алюминиевого профиля | Квадратная, круглая, плоская или в соответствии с; чертежи клиентов |
Цвет алюминиевого канала | Серебристо-белый, черный, золотой, шампань, темная бронза или по вашему желанию |
Длина алюминиевого профиля | Стандарт; длина экспорта составляет 5,8 м,;;Анодирование;максимум 6,5;метров;Мельница;отделка;13;метров на большинство |
Стандартная толщина анодирования | 8-12 микро |
Нормальная мощность Толщина покрытия | 60-100 микро |
Глубокая обработка | резка, сверление, штамповка, гибка и т. |
Поверхность алюминиевых каналов | Анодирование, оксидирование, электрофорезное покрытие, фторуглеродное напыление, порошковое покрытие, дерево
трансферная печать, механическое волочение, механическая полировка, пескоструйная обработка, полировка, волосы
линия, кисть, |
Обработка поверхности канала | Nature, Черная окраска, Прозрачное масло, антикоррозийное черное масло или горячее цинкование |
Типы отделки экструдированного алюминиевого конструкционного С-образного профиля | Анодирование |
Мы экспортируем алюминиевые конструкционные C-образные каналы до | Дубай, Россия, Испания, Сингапур, Индонезия, Украина, Корея, Таиланд, Вьетнам, Саудовская Аравия,
Бразилия, Испания, Канада, США, Египет, Иран, Индия, Кувейт, Оман, Кувейт, Перу, Мексика, Ирак,
Вьетнам, Малайзия и др. |
Марки алюминиевого профиля C-образного профиля | БАЛКО, ХИНДАЛКО, НАЛКО, ДЖИНДАЛ, ДЕВА |
д.
д.
Свойства канала
- 1. Швеллеры DIN из нержавеющей стали; Коррозионная стойкость делает его идеальным материалом для химической обработки. приложения
- 2. U-образный канал AISI имеет ; коррозионная стойкость делает его идеальным материалом для нефтехимической обработки. приложения
- 3. C-образный канал из нержавеющей стали имеет ; коррозионная стойкость делает его идеальным материалом для обработки отходов. приложения 907:40 4. СС С-канал; Устойчивость к высоким температурам делает его идеальным для использования в криогенных и высокотемпературных средах. обработка заявок
- 5. Канал SS C; Поверхность идеально подходит для пищевых продуктов
- 6.
Канал SS C подходит для; медицинские и фармацевтические производства
Канал SS C подходит для; медицинские и фармацевтические производства Использование канала
- 1. Канал из нержавеющей стали используется в; направляющие
- 2. Канал SS UNS используется в; скобы
- 3. Швеллер из нержавеющей стали ASTM A276 используется в рамах для поддержки оборудования
- 4. Швеллер нержавеющий ГОСТ 08х18х10 С применяется в станках
- 5. Канал из нержавеющей стали ASTM A276 используется в; баки
- 6. Канал из нержавеющей стали ASTM A484 используется в корпусах
- 7. Канал СС используется в; корпуса
БАЛКИ : БАЛКА : ISMB
