виды, номер, марка и размеры
Маркировка и обозначение швеллера в соответствии с ГОСТ 8240
Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.
Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.
Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
| Номер швеллера | Высота швеллера | Ширина полки | Толщина стенки | Толщина полки |
|---|---|---|---|---|
| 5П, 5У | 50 | 32 | 4,4 | 7,0 |
| 6,5П, 6,5У | 65 | 36 | 4,4 | 7,2 |
| 8П, 8У | 80 | 40 | 4,5 | 7,4 |
| 10П, 10У | 100 | 46 | 4,5 | 7,6 |
| 12П, 12У | 120 | 52 | 4,8 | 7,8 |
| 14П, 14У | 140 | 58 | 4,9 | 8,1 |
| 16П, 16У | 160 | 64 | 5,0 | 8,4 |
| 18П, 18У | 180 | 70 | 5,1 | 8,7 |
| 20П, 20У | 200 | 76 | 5,2 | 9,0 |
| 22П, 22У | 220 | 82 | 5,4 | 9,5 |
| 24П, 24У | 240 | 90 | 5,6 | 10,0 |
| 27П, 27У | 270 | 95 | 6,0 | 10,5 |
| 30П, 30У | 300 | 100 | 6,5 | 11,0 |
| 40П, 40У | 400 | 115 | 8,0 | 13,5 |
Виды швеллеров – классификация, стандарты
По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.
ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.
ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.
ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.
Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.
ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.
Как правильно расшифровать условное обозначение швеллера
Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:
- Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88
Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:
- Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89
Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:
- Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76
Сортамент швеллеров – таблица размеров, виды, типы стального швеллера
Стальной швеллер – вид фасонной металлопродукции с поперечным сечением П-образной формы. Производится двумя способами – горячей прокаткой либо гибкой горяче- или холоднодеформированных листов или полос на специальных профилегибочных станах. Для изготовления горячекатаной продукции рядового применения используются углеродистые стали, соответствующие ГОСТу 380. Наиболее распространенный вариант – Ст3 различных степеней раскисления. При производстве профиля, планируемого для использования под высокими нагрузками и/или при низких температурах, используют низколегированные стали. Швеллеры из легированных сталей обычно изготавливают способом гибки.
Виды и основные характеристики стальных горячекатаных швеллеров

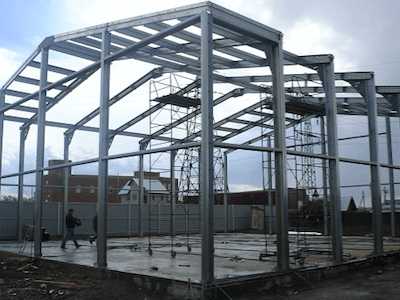

Основные области применения: каркасное строительство, изготовление колонн, стендов, нестандартного производственного оборудования, мосто-, машино-, вагоностроение. Основным недостатком фасонного проката из «черных» углеродистых сталей является низкая стойкость к коррозии, особенно в условиях высокой влажности. Антикоррозионные характеристики стальной продукции повышают цинкованием, алюмоцинкованием, обработкой лакокрасочными составами.
Сортамент горячекатаного стального швеллера регламентируется ГОСТом 8240. Он включает изделия с внутренними гранями полок, имеющими уклон (У, С), или параллельными (П). Профильный прокат с параллельными гранями внутренних полок разделяется на серии: П, Э (экономичную), Л (легкую).
Профиль с уклоном внутренних граней полок
Швеллер, изготовленный с уклоном внутренних граней полок, обладает более высокой прочностью, по сравнению с аналогами серии П. Поэтому применяется в строительстве для создания конструкций, воспринимающих серьезные нагрузки.
Уклон граней металлоизделий серии У составляет 4-10%. При соглашении с потребителем уклон должен быть не более 8%.
Прокат специальной серии С используется для решения сложных инженерных задач, в автомобиле- и вагоностроении.
Прокат с параллельными внутренними гранями полок
Изделия серий П, Э и Л изготавливаются с внутренними гранями полок, расположенными перпендикулярно к поверхности стенки. Такая конструктивная особенность обеспечивает хорошее сопряжение по внутренней поверхности с прямоугольными элементами.
Профили серии Э имеют меньшую толщину стенки, по сравнению с группой П, серии Л – меньшую ширину и толщину полок, толщину стенки. Поэтому изделия Л и Э применяются для создания декоративных и декоративно-функциональных конструкций, не предназначенных для восприятия значительных нагрузок.
Маркировка и размеры горячекатаных швеллеров
В маркировке швеллера, производимого в соответствии с ГОСТом 8240, указывается высота стенки, взятая в сантиметрах. После цифр указывают букву, обозначающую серию. Остальные размеры стальных швеллеров различных типов представлены в таблицах ГОСТа.
Высота стенки, определенная нормативом, для серий:
- П, Э и У – 50-400 мм;
- Л – 120-300 мм;
- С – 80-300 мм.
Длина изделий, поступающих в продажу, – 4-12 м. По заказу потребителя длина хлыстов может быть больше.
Визуальным отличием горячекатаных изделий от гнутых является прямой внешний угол. У гнутых он скругленный.
Таблица сортамента стального горячекатаного швеллера серий П и У по ГОСТу 8240
| Тип швеллера серии У | Высота стенки, см | Ширина полки, см | Толщина стенки, мм | Толщина полки, мм | Тип швеллера серии П | Высота стенки, см | Ширина полки, см | Толщина стенки, мм | Толщина полки, мм |
| 5У | 5 | 3,2 | 4,4 | 7 | 5П | 5 | 3,2 | 4,4 | 7 |
| 6,5У | 6.5 | 3,6 | 4,4 | 7,2 | 6,5П | 6,5 | 3,6 | 4,4 | 7,2 |
| 8У | 8 | 4 | 4,5 | 7,4 | 8П | 8 | 4 | 4,5 | 7,4 |
| 10У | 10 | 4,6 | 4,5 | 7,6 | 10П | 10 | 4,6 | 4,5 | 7,6 |
| 12У | 12 | 5,2 | 4,8 | 7,8 | 12П | 12 | 5,2 | 4,8 | 7,8 |
| 14У | 14 | 5,8 | 4,9 | 8,1 | 14П | 14 | 5,8 | 4,9 | 8,1 |
| 16У | 16 | 6,4 | 5,0 | 8,4 | 16П | 16 | 6,4 | 5,0 | 8,4 |
| 18У | 18 | 7,0 | 5,1 | 8,7 | 18П | 18 | 7,0 | 5,1 | 8,7 |
| 20У | 20 | 7,6 | 5,2 | 9 | 20П | 20 | 7,6 | 5,2 | 9 |
| 22У | 22 | 8,2 | 5,4 | 9,5 | 22П | 22 | 8,2 | 5,4 | 9,5 |
| 24У | 24 | 9,0 | 5,6 | 10 | 24П | 24 | 9,0 | 5,6 | 10 |
| 27У | 27 | 9,5 | 6,0 | 10,5 | 27П | 27 | 9,5 | 6,0 | 10,5 |
| 30У | 30 | 10,0 | 6,5 | 11 | 30П | 30 | 10,0 | 6,5 | 11 |
| 33У | 33 | 10,5 | 7,0 | 11,6 | 33П | 33 | 10,5 | 7,0 | 11,7 |
| 36У | 36 | 11,0 | 7,5 | 12 | 36П | 36 | 11,0 | 7,5 | 12,6 |
| 40У | 40 | 11,5 | 8,0 | 13,5 | 40П | 40 | 11,5 | 8,0 | 13,5 |
treydmetall.ru
Швеллер
 |
Размеры |
| 10 | |
| 12 | |
| 14 | |
| 16 | |
| 18 | |
| 20 | |
| 22 | |
| 24 | |
| 27 | |
| 30 | |
| 6.5 | |
| 8 |
Швеллер
– разновидность фасонного проката. Сфера применения – промышленность, станкостроение, машиностроение и строительство, где швеллер используется в качестве элемента крупных стержневых конструкций (мостов), колонн и связей, в несущих конструкциях и опорах на объектах как промышленного, так и гражданского назначения.
Швеллер представляет собой металлические балки (гнутые профили), имеющие П-образное сечение. Номер швеллера указывает на ширину пространства между внешними гранями полок, при этом единица измерения – сантиметры. Полки швеллера находятся по одну сторону от стенки и могут располагаться либо параллельно друг другу (П), либо с уклоном внутренних граней (У).
Изготавливается швеллер способом горячей прокатки на сортопрокатных станах. Исключение – швеллер с тонкими полками, его производят из гибкой полосы на профилегибочных станках.
Разновидности швеллера:
- горячекатаный швеллер (09Г2С): общего и специального назначения;
- холоднокатаный швеллер;
- специальный швеллер – используется в автомобилестроении;
- гнутый равнополочный швеллер (ГОСТ 8278-93) – изготавливают из стали обычного качества на профилегибочном оборудовании, низколегированной стали и углеродистой качественной конструкционной стали;
- гнутый неравнополочный швеллер – изготавливается на профилегибочных станах из холоднокатаной и горячекатаной стали обыкновенного качества в рулонах.
Материалом для швеллера является углеродистая качественная конструкционная сталь, а также низколегированная, ГОСТ – 8281-80.
Швеллер стальной это еще один элемент, который находит самое широкое применение в самых разнообразных сферах промышленности и строительства. Благодаря своим механическим характеристикам швеллер горячекатаный, как и любой другой швеллер, используется как один из основных составляющих элементов в случае, когда требуется построить крупные стержневые конструкции, мосты, а также связывающие конструкции и колоны.
Это изделие имеет обширный спектр использования, особенно он незаменим практически в любых несущих конструкциях или же в качестве элементов для опор (обычно, на промышленных объектах).
Вы всегда можете выбрать необходимый вам швеллер, сортамент которого настолько разнообразен, что исходя из того, для чего Вы хотите его использовать, Вам могут предложить несколько вариантов на выбор.
Вес швеллера будет колебаться в зависимости от его вида. Обычно, швеллер являет собой металлическое изделие с П-образным сечением, который изготавливается в строгом соответствии с требованием ГОСТа. Также Вам нужно будет выбрать нужный швеллер, размеры которого будут соответствовать его предназначению. По размерам и формам швеллер производится в нескольких видах, – у него могут быть параллельные грани полок, а могут быть с уклоном внутренних его граней, также возможен такой вид, как специальный швеллер.
Цена швеллера, конечно же, будет колебаться в первую очередь от объема заказанной Вами партии, а также от типа швеллера и его дальнейшего предназначения.
Этот материал можно считать совершенствованием строительства и промышленности, ведь прогресс не стоит на месте. Швеллер: цена за метр здесь будет зависеть конкретно от поставщика, но в целом цена на однотипные швеллеры практически не отличаются.
Вы всегда сможете швеллер купить в специализированных точках или на Интрент-порталах. Сделать это в Интернете, кстати, оказывается, намного проще и удобнее.
Швеллер 10, также как и любой другой швеллер, это специальное изделие, изготовленное из стали, которое выдерживает большую нагрузку за счет того, что у него существуют две дополнительные грани. Швеллер 14 это еще один типоразмер швеллера, который относится к продукции и товаром общего назначения, а, следовательно, используется во многих отраслях и сферах человеческой деятельности. Швеллер 20 чаще используется в строительстве, при чем при сооружении разнообразных конструкций, как сложных, так и при возведении простых гражданских объектов. Швеллер 22 также принадлежит к той категории швеллера, который используется, к примеру, для монолитных сооружений. Он выполнен в специальной, улучшенной термической обработкой, стали.
Виды швеллера:
- Гнутый – разделяется на равнополочный (ГОСТ 8278-83) и неравнополочный (ГОСТ 8281-80) и производится путем сгиба стальной заготовки на профилегибочном оборудовании;
- Горячекатанный – изготавливается методом прокатки металлических заготовок на специальных станках.
Деление швеллера по форме
По форме швеллер изготавливается следующих видов : Типоразмер обозначается в маркировке изделия, цифра в которой равна расстоянию между гранями изделия в сантиметрах, а буква определяет, как расположены по отношению друг к другу грани:
- У – с уклоном внутренних граней;
- П – с параллельными гранями полок.
