Швеллер стальной горячекатаный ГОСТ 8240-89
Швеллер стальной горячекатаный ГОСТ 8240-89
ООО “СтальРИД” реализует различный горячекатаный швеллер высокого качества.
Швеллер – изделие из металла, распространенный сортовой металлопрокат П-образного сечения. Производится данный продукт из горячих заготовок на сортовых станках. Выделяют различные типы швеллера, в зависимости от начального материала, из которого его производят. Наибольшей популярностью пользуется стальной швеллер. Производят его из углеродистой либо низколегированной стали.

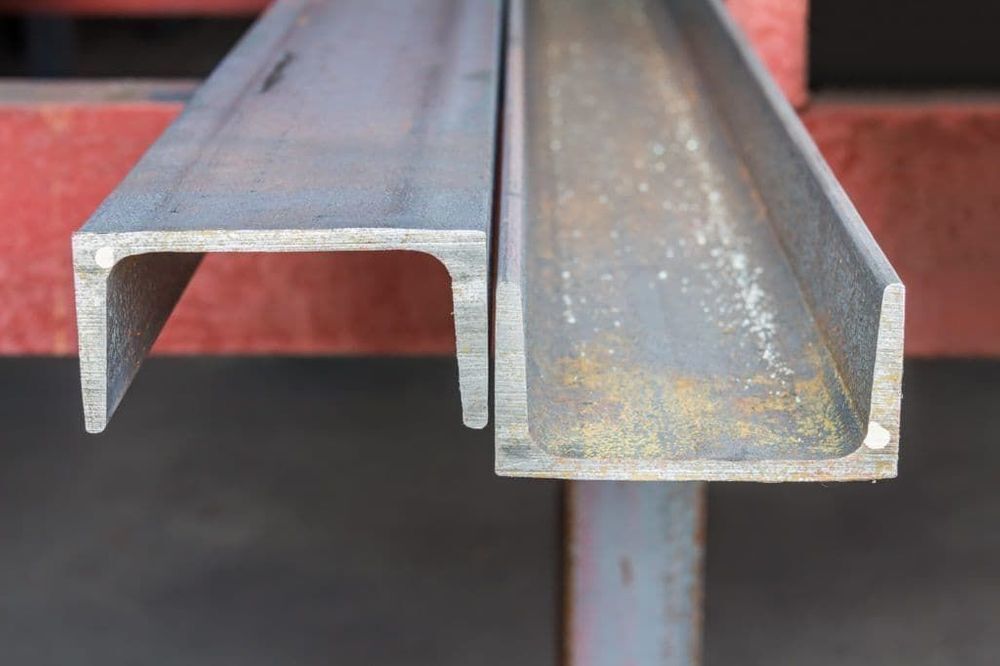

Горячекатаный швеллер
Номер швеллера говорит о ширине пространства между гранями полок.
Измеряется этот показатель в сантиметрах. Полки же располагаются по сторонам от стенки и могут быть параллельными П, или с уклоном внутренних граней У. В зависимости от высоты полок определяют и высоту швеллера.
Широкое применение данного вида металлоизделий диктуется его высочайшей несущей способностью. Швеллер гарантирует надежность, устойчивость и жесткость любого сооружения.
Благодаря особенным характеристикам швеллера всегда существует возможность увеличения несущих нагрузок на металлические конструкции. Горячекатаный швеллер легко берет на себя осевую нагрузку, демонстрирует отличные результаты работы на изгиб. Сортамент данного металлоизделия выпускается в соответствии с ГОСТ 8240-97. Изготовление горячекатаного швеллера регламентируется ГОСТ 535-88. Длина швеллера стартует от 4 и заканчивается 12 метрами.
В зависимости от размера выделяют:
• швеллер с мерной длиной;
• немерной длиной;
• швеллер с размером, кратным мерной длины.
Диаметр данного изделия металлопроката имеет разбег от 5 до 40 мм. Так же, возможно изготовление швеллера нестандартного размера.
Классификация швеллера:
• с уклоном внутренних граней полок У;
• швеллер с параллельными гранями П;
• специальный вид швеллера для автопрома С, ГОСТ 19425-74
• швеллер, применимый в вагоностроении В, ГОСТ 5267.1-90
Швеллер горячекатаный с уклоном внутренних граней полок – серия У
Границы уклона внутренних граней полок швеллера серии У лежат в пределах от 4 и до 10%. Производство данного вида металлопроката соответствует требованиям ГОСТ 8240-97. Стык полок со стенкой у данного типа швеллера закруглен.
Швеллер с параллельными гранями П
Другой вид швеллера, с параллельными гранями полок П, имеет строго перпендикулярные основной стенки изделия полки. Как правило, данный тип металлоизделия необходим при установке иного конструктивного элемента непосредственно внутрь швеллера.
Производят швеллер П в соответствии с ГОСТ 8240-97.
Специальные виды швеллера
Для определенных сфер промышленности изготавливают специальные типы горячекатаных швеллеров. Для области автомобилестроения производят горячекатаный швеллер по ГОСТ 19425-74 – швеллер 18С, 20С и т.д.
В вагоностроении горячекатаный швеллер применяется для производства рам, несущих конструкций и т.д. Его производство регламентировано ГОСТ 5267.1-90 – швеллер 8В, 18В, 14В.
В современном строительстве и производстве значение швеллера сложно переоценить. Он прочный и легкий – идеальный для строительных работ. Частая сфера использования горячекатаного швеллера – опорные конструкции, в том числе и в машиностроении. Монтаж стеллажей, опоры для полок, каркасы при армировании стен, перекрытия и кровельные каркасы – все это швеллер. Даже в повседневной жизни, пандусы для колясок и лестничные сооружения сделаны из швеллера. На самом деле область использования швеллера велика. И зависит она от параметров и размера конкретного металлоизделия.
Швеллер стальной гнутый равнополочный ГОСТ 8278-83.
Гнутый швеллер шзготавливают из горячекатаной стали либо холоднокатаной. Так же, используют низколегированную или углеродистую качественную конструкционную сталь. Сам процесс производства происходит на специальных профилегибочных станах.
Отличие гнутого швеллера от горячекатаного в том, что он имеет округлый внешний угол и особую прочность на изгиб.
Равнополочный стальной гнутый швеллер производят в соответствии с ГОСТ 8278-83. Выпускается данный вид швеллера на профилегибочных станах из горяче- либо холоднокатаной рулонной стали обычного качества, качественной углеродистой конструкционной стали или низколегированной стали.
Довольно широко применение равнополочного гнутого швеллера при монтаже водо- и газопроводных систем, проводки кабелей высокого напряжения и т.д.
Применение гнутого швеллера
Способность швеллера выдерживать нагрузки гораздо более сильные, нежели просто полоса металла или бревно, обусловлена наличием у него дополнительных граней.
Именно поэтому, данная продукция стала незаменима в различном строительстве и машиностроении.
Гнутый швеллер не только незаменимый элемент в каркасном строительстве, но и связующий элемент в различных конструкциях. Форма швеллера в виде буквы П прекрасно подходит для рам автомобилей, так как имеет высочайшую сопротивляемость изгибам и силам скручивания, возникающим во время эксплуатации авто на неровных участках дорог.
Гнутый швеллер – универсальное изделие для создания легких и долговечных конструкций, применяемых в архитектурном строительстве, станкостроении и т.д.
Свойства C-образных профилей ГОСТ 8240-72
Связанные ресурсы: стандартный материал
Свойства C-образных профилей ГОСТ 8240-72
Таблицы профилей конструкций
Формула и калькулятор прогиба и напряжения конструкции
Свойства стального проката C Формы каналов, стандартные ГОСТ 8240-72
Примечания: Оси х-х и у-у являются главными центроидальными осями.
Для оси y-y табличные
значение W является меньшим из двух секционных
модули для этой оси.
h – высота балки,
b – ширина полки,
s – толщина стенки,
t – средняя толщина полки, 9 0009 I – момент инерции,
W – модуль упругости,
i – радиус инерции,
S T x – первый момент полусечения,
x o – расстояние от центроида до задней части полотна.
| Обозначение (номер) | Размеры, мм | Зона см 2 | I x см 4 | Ш x см 3 | |||
|---|---|---|---|---|---|---|---|
| ч | б | с | т | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 5 | 50 | 32 | 4,4 | 7 | 6,16 | 22,8 | 9,1 |
| 6,5 | 65 | 36 | 4,4 | 7,2 | 7,51 | 48,6 | 15 |
| 8 | 80 | 40 | 4,5 | 7,4 | 8,98 | 89,4 | 22,4 |
| 10 | 100 | 46 | 4,5 | 7,6 | 10,9 | 174 | 34,8 |
| 12 | 120 | 52 | 4,8 | 7,8 | 13,3 | 304 | 50,6 |
| 14 | 140 | 58 | 4,9 | 8,1 | 15,6 | 491 | 70,2 |
| 14а | 140 | 62 | 4,9 | 8,7 | 17 | 545 | 77,8 |
| 16 | 160 | 64 | 5 | 8,4 | 18,1 | 747 | 93,4 |
| 16а | 160 | 68 | 5 | 9 | 19,5 | 823 | 103 |
| 18 | 180 | 70 | 5,1 | 8,7 | 20,7 | 1090 | 121 |
| 18а | 180 | 74 | 5,1 | 9,3 | 22,2 | 1190 | 132 |
| 20 | 200 | 76 | 5,2 | 9 | 23,4 | 1520 | 152 |
| 20а | 200 | 80 | 5,2 | 9,7 | 25,2 | 1670 | 167 |
| 22 | 220 | 82 | 5,4 | 9,5 | 26,7 | 2110 | 192 |
| 22а | 220 | 87 | 5,4 | 10,2 | 28,8 | 2330 | 212 |
| 24 | 240 | 90 | 5,6 | 10 | 30,6 | 2900 | 242 |
| 24а | 240 | 95 | 5,6 | 10,7 | 32,9 | 3180 | 265 |
| 27 | 270 | 95 | 6 | 10,5 | 35,2 | 4160 | 308 |
| 30 | 300 | 100 | 6,5 | 11 | 40,5 | 5810 | 387 |
| 33 | 330 | 105 | 7 | 11,7 | 46,5 | 7980 | 484 |
| 36 | 360 | 110 | 7,5 | 12,6 | 53,4 | 10820 | 601 |
| 40 | 400 | 115 | 8 | 13,5 | 61,5 | 15220 | 761 |
| Обозначение (номер) | я х см | S T x см 3 | я у см 4 | Вт г см 3 | я у см | х 0 см |
|---|---|---|---|---|---|---|
| 1 | 9 | 10 | 11 | 12 | 13 | 14 |
| 5 | 1,92 | 5,59 | 5,61 | 2,75 | 0,954 | 1,16 |
| 6,5 | 2,54 | 9 | 8,7 | 3,68 | 1,08 | 1,24 |
| 8 | 3,16 | 13,3 | 12,8 | 4,75 | 1,19 | 1,31 |
| 10 | 3,99 | 20,4 | 20,4 | 6,46 | 1,37 | 1,44 |
| 12 | 4,78 | 29,6 | 31,2 | 8,52 | 1,53 | 1,54 |
| 14 | 5,6 | 40,8 | 45,4 | 11 | 1,7 | 1,67 |
| 14а | 5,66 | 45,1 | 57,5 | 13,3 | 1,84 | 1,87 |
| 16 | 6,42 | 54,1 | 63,3 | 13,8 | 1,87 | 1,8 |
| 16а | 6,49 | 59,4 | 78,8 | 16,4 | 2,01 | 2 |
| 18 | 7,24 | 69,8 | 86 | 17 | 2,04 | 1,94 |
| 18а | 7,32 | 76,1 | 105 | 20 | 2,18 | 2,13 |
| 20 | 8,07 | 87,8 | 113 | 20,5 | 2,2 | 2,07 |
| 20а | 8,15 | 95,9 | 139 | 24,2 | 2,35 | 2,28 |
| 22 | 8,89 | 110 | 151 | 25,1 | 2,37 | 2,21 |
| 22а | 8,99 | 121 | 187 | 30 | 2,55 | 2,46 |
| 24 | 9,73 | 139 | 208 | 31,6 | 2,6 | 2,42 |
| 24а | 9,84 | 151 | 254 | 37,2 | 2,78 | 2,67 |
| 27 | 10,9 | 178 | 262 | 37,3 | 2,73 | 2,47 |
| 30 | 12 | 224 | 327 | 43,6 | 2,84 | 2,52 |
| 33 | 13,1 | 281 | 410 | 51,8 | 2,97 | 2,59 |
| 36 | 14,2 | 350 | 513 | 61,7 | 3,1 | 2,68 |
| 40 | 15,7 | 444 | 642 | 73,4 | 3,26 | 2,75 |
Связанные с:
- Свойства сортового проката двутаврового сечения по ГОСТ 8239-72
- AISC 13th Edition Ultimate Structural Shapes Viewer Properties Viewer Тройник структурной формы AISC A36
- , вырезанный из W-образной таблицы, таблица
- Стальной конструкционный угол AISC, неравные длины ножек
- Спецификации и характеристики технических материалов, таблицы и диаграммы — черные и цветные металлы
ГОСТ Каналы » Калькулятор веса металла
Профили европейского стандартаШвеллеры из мягкой стали ГОСТ
| Профиль | Стандартный | Профиль Код | Европрофили Размеры, мм | Масса | Вес | |||
| СЛ | Имя профиля | Ч | В | S | Т | кг/м | 6 метров | |
| 1 | Европейские профили | № 6. 5 | 65 | 36 | 4,40 | 7,20 | 5,90 | 43,20 |
| 2 | Европейские профили | № 8 | 80 | 40 | 4.20 | 7,40 | 7.03 | 44,40 |
| 3 | Европейские профили | № 10 | 100 | 46 | 4,30 | 7,60 | 8,58 | 45,60 |
| 4 | Европейские профили | № 12 | 120 | 52 | 4,30 | 7,90 | 10,22 | 47,40 |
| 5 | Европейские профили | № 14 | 140 | 58 | 4,40 | 8.20 | 12.07 | 49.20 |
| 6 | Европейские профили | № 16 | 160 | 64 | 8,50 | 13,83 | 51.00 | |
| 7 | Европейские профили | № 18 | 180 | 70 | 4,50 | 9. 20 | 16,60 | 55,20 |
| 8 | Европейские профили | № 20 | 200 | 76 | 4,60 | 9,60 | 18.41 | 57,60 |
| 9 | Европейские профили | № 22 | 220 | 80 | 4,60 | 10.00 | 20,53 | 60.00 |
| 10 | Европейские профили | № 24 | 240 | 90 | 4,80 | 10,60 | 23,70 | 63,60 |
| 11 | Европейские профили | № 27 | 270 | 95 | 6,00 | 10,50 | 27,70 | 63.00 |
| 12 | Европейские профили | № 30 | 300 | 100 | 6,30 | 11.40 | 32.09 | 68,40 |
Европейские профили являются стандартными размерами для стальных балок, колонн, швеллеров и уголков, которые используются в строительстве в Европейском Союзе.
