Вес швеллера – теоретический вес 1 метра, таблицы

Таблица веса швеллера П и У по ГОСТ 8240, в таблице указан вес 1 метра, 1 штуки 12 метров, количество метров в тонне:

Размер	Вес 1 метра	Вес 1 шт, 12м	Ко-во метров/1тн
5 П, У	4,84 кг	58,05 кг	206,5 мп
6.5 П, У	5,9 кг	70,8 кг	169,5 мп
8 П, У	7,05 кг	84,6 мп	141,9 мп
10 П, У	8,59 кг	103,08 кг	116,4 мп
12 П, У	10,4 кг	124,8 кг	95,87 мп
14 П, У	12,3 кг	147,6 кг	81,4 мп
16 П, У	14,2 кг	170,4 кг	70,32 мп
16 аП, аУ	15,3 кг	183,6 кг	63,35 мп
18 П, У	16,3 кг	195,6 кг	61,5 мп
18 аП, аУ	17,4 кг	208,8 кг	57,29 мп
20 П, У	18,4 кг	220,8 кг	54,44 мп
22 П, У	21 кг	252 кг	47,7 мп
24 П, У	24 кг	288 кг	41,58 мп
27 П, У	27,7 кг	332,4 кг	36,16 мп
30 П, У	31,8 кг	381,6 кг	31,47 мп
33 П, У	36,5 кг	438 кг	28,68 мп
36 П, У	41,9 кг	502,8 кг	23,87 мп
40 П, У	48,3 кг	579,6 кг	20,71 мп

Таблица веса — швеллеры экономичные Э с параллельными гранями полок

Размер	Вес 1 метра	Вес 1 шт, 12м	Ко-во метров/1тн
5Э	4,79 кг	57,48 кг	208,76 мп
6. 5Э	5,82 кг	69,84 кг	171,82 мп
8Э	6,92 кг	83,04 мп	144,5 мп
10Э	8,47 кг	101,64 кг	118,06 мп
12Э	10,24 кг	122,88 кг	97,65 мп
14Э	12,15 кг	145,8 кг	82,3 мп
16Э	14,01 кг	168,12 кг	71,37 мп
18Э	16,01 кг	192,12 кг	62,46 мп
20Э	18,07 кг	216,84 кг	55,34 мп
22Э	20,69 кг	248,28 кг	48,32 мп
24Э	23,69 кг	284,28 кг	42,21 мп
27Э	27,37 кг	328,44 кг	36,53 мп
30Э	31,35 кг	376,2 кг	31,89 мп
33Э	36,14 кг	433,68 кг	27,67 мп
36Э	41,53 кг	498,36 кг	24,07 мп
40Э	47,97 кг	575,64 кг	20,84 мп

Таблица веса — швеллеры легкой серии Л с параллельными гранями полок

Размер	Вес 1 метра	Вес 1 шт, 12м	Ко-во метров/1тн
12Л	5,02 кг	60,24 кг	199,2 мп
14Л	5,94 кг	71,28 кг	168,35 мп
16Л	7,1 кг	85,2 кг	140,84 мп
18Л	8,49 кг	101,88 кг	117,78 мп
20Л	10,12 кг	121,44 кг	98,81 мп
22Л	11,86 кг	142,32 кг	84,31 мп
24Л	13,66 кг	163,92 кг	73,2 мп
27Л	16,3 кг	195,6 кг	61,34 мп
30Л	24,3 кг	291,6 кг	41,15 мп

Таблица веса — швеллеры С специальные

Размер	Вес 1 метра	Вес 1 шт, 12м	Ко-во метров/1тн
8С	9,26 кг	111,12 кг	107,99 мп
14С	14,53 кг	174,36 кг	68,82 мп
14Са	16,72 кг	200,64 кг	59,8 мп
16С	17,53 кг	210,36 кг	57,04 мп
16Са	19,74 кг	236,88 кг	50,65 мп
18С	20,2 кг	242,4 кг	49,5 мп
18Са	23 кг	276 кг	43,47 мп
18Сб	26,72 кг	320,64 кг	37,42 мп
20С	22,63 кг	271,56 кг	44,18 мп
20Са	25,77 кг	309,24 кг	38,8 мп
20Сб	28,71 кг	344,52 кг	34,83 мп
24С	34,9 кг	418,8 кг	28,65 мп
26С	34,61 кг	415,32 кг	28,89 мп
26Са	39,72 кг	476,64 кг	25,17 мп
30С	34,44 кг	413,28 кг	29,03 мп
30Са	39,15 кг	469,8 кг	25,54 мп
30Сб	43,86 кг	526,32 кг	22,79 мп

Таблица расчета веса стального швеллера – Первая Металлобаза

Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Швеллер.

Швеллер отличается высокой прочностью, а также устойчивостью к вертикальным нагрузкам, изгибам и скручиванию. Такой металлопрокат незаменим при выполнении строительных работ. Он способен выдержать высокие нагрузки, не нагружая при этом несущие конструкции.

Сортамент стального швеллера позволяет подобрать изделие для любых нужд. Швеллер производится методом высокотемпературного проката. В качестве сырья применяются литые или кованые заготовки из стали. Наиболее распространенным материалом является качественная конструкционная сталь. Стальные швеллеры подразделяются на несколько категорий:

• равнополочные;
• неравнополочные;
• специальные.

В строительстве такой металлопрокат используется для возведения металлоконструкций, перекрытий зданий, а также для укрепления и ремонта готовых строительных конструкций. Благодаря своим эксплуатационным характеристикам швеллер широко востребован для установки перегородок и реконструкции сооружений. Помимо строительства, продукт применяется в машиностроении, вагоностроение и станкостроение. Также швеллер используется для строительства мостов и других сооружений, эксплуатирующихся под постоянными нагрузками, на протяжение долгого времени.

Изделие представляет собой брус П-образной формы. Размеры и прочие характеристики швеллера указаны в ГОСТах. Точное соблюдение требований позволяет повысить качество продукции и упрощает расчеты. Помимо проката точной формы, выпускается швеллер с небольшим наклоном внутренних граней. Степень наклона не должна превышать 10%.

Таблица основных характеристик швеллера
чертеж	Высота швеллера, см	Масса, кг	Норматив
	от 5 – 40	от 4,84 до 48,28	ГОСТ 8240-97

Швеллер с параллельными полками маркируется символом «П». Если грани расположены под углом, то такой прокат маркируется буквой «В». Также используются следующие маркировки:

• Л – легкий;
• С – специальный;
• Е – экономический.

Порядковый номер в обозначении говорит о высоте швеллера. Примером маркировки является «20П», что означает швеллер с параллельными полками высотой 20 см. Такой металлопрокат применяется для монтажа высоконагруженных конструкций.

При выборе металлопроката, необходимо учесть класс точности:

• В – стандартная точность;
• Б – повышенная точность;
• А – высокая точность.

Размеры швеллера

Размеры стального швеллера указываются в государственных стандартах. Таблица размеров швеллера позволяет без труда подобрать подходящий прокат и выполнить необходимые расчеты. Согласно установленным стандартам длина продукта не должна превышать 12 метров. Однако возможно изготовление более длинных швеллеров на заказ.

Высота швеллера колеблется в диапазоне 5 – 40 см. Минимальная ширина полок составляет 32 мм, а максимальная – 115 мм. Толщина стенки изделия составляет 4 – 15 мм.

Вес швеллера

Вес погонного метра швеллера подробно описан в соответствующих ГОСТах. Независимо от способа производства и типа используемого сырья, при расчетах можно использовать вес из таблицы.

Использование этих данных позволяет рассчитать нагрузки на конструкцию и общую стоимость металлопроката. Вес погонного метра швеллера с параллельными полками и не параллельными совпадает.

Теоретический вес стального швеллера с параллельными гранями полок
Номер швеллера, серия П	Размеры, мм						Вес 1 метра, кг	Кол-во метров в тонне
	h	b	S	t	R не более	r
5П	50	32	4,4	7	6	3,5	4,84	206,6
6,5П	65	36	4,4	7,2	6	3,5	5,897	169,6
8П	80	40	4,5	7,4	6,5	3,5	7,051	141,8
10П	100	46	4,5	7,6	7	4	8,595	116,3
12П	120	52	4,8	7,8	7,5	4,5	10,42	95,94
14П	140	58	4,9	8,1	8	4,5	12,29	81,4
16П	160	64	5	8,4	8,5	5	14,22	70,32
16аП	160	68	5	9	8,5	5	15,34	65,18
18П	180	70	5,1	8,7	9	5	16,26	61,5
18аП	180	74	5,1	9,3	9	5	17,46	57,29
20П	200	76	5,2	9	9,5	5,5	18,37	54,44
22П	220	82	5,4	9,5	10	6	20,97	47,7
24П	240	90	5,6	10	10,5	6	24,05	41,58
27П	270	95	6	10,5	11	6,5	27,65	36,16
30П	300	100	6,5	11	12	7	31,78	31,47
33П	300	105	7	11,7	13	7,5	34,87	28,68
36П	360	110	7,5	12,6	14	8,5	41,89	23,87
40П	400	115	8	13,5	15	9	48,28	20,71

Теоретический вес стального швеллера с уклоном внутренних полок
Номер швеллера, серия У	Размеры, мм						Вес 1 метра, кг	Кол-во метров в тонне
	h	b	S	t	R не более	r
5У	50	32	4,4	7	6	2,5	4,842	206,5
6,5У	65	36	4,4	7,2	6	2,5	5,899	169,5
8У	80	40	4,5	7,4	6,5	2,5	7,049	141,9
10У	100	46	4,5	7,6	7	3	8,594	116,4
12У	120	52	4,8	7,8	7,5	3	10,43	95,87
14У	140	58	4,9	8,1	8	3	12,29	81,38
16У	160	64	5	8,4	8,5	3,5	14,23	70,3
15аУ	160	68	5	9	8,5	3,5	15,35	65,16
18У	180	70	5,1	8,7	9	3,5	16,26	61,5
18аУ	180	74	5,1	9,3	9	3,5	17,45	57,29
20У	200	76	5,2	9	9,5	4	18,37	54,43
22У	220	82	5,4	9,5	10	4	20,98	47,66
24У	240	90	5,6	10	10,5	4	24,06	41,56
27У	270	95	6	10,5	11	4,5	27,66	36,15
30У	300	100	6,5	11	12	5	31,78	31,47
33У	330	105	7	11,7	13	5	36,53	27,37
36У	360	110	7,5	12,6	14	6	41,91	23,86
40У	400	115	8	13,5	15	6	48,32	20,7

Швеллер стальной: ГОСТ

Производство различных марок швеллера регламентируется государственными стандартами. В документации указаны размеры изделий, форма, а также допустимые отклонения. Наиболее распространены следующие ГОСТы:

• ГОСТ 8240-97. Описывает сортамент швеллеров, произведенных методом горячего проката.
• ГОСТ 19425-74. Стандарт распространяется на горячекатаные швеллеры специального назначения, а также двутавровые балки. Описываемая продукция применяется для монтажа подвесных путей, укрепления стволов шахт и изготовления автомобилей.

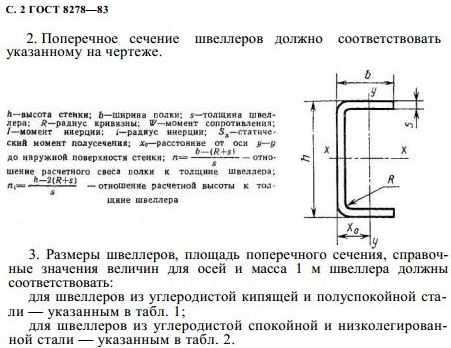

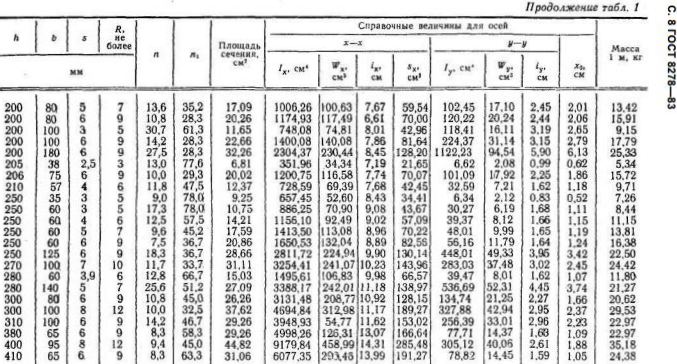

• ГОСТ 8278-75. Регламентирует производство гнутых равнополочных швеллеров из холоднокатаной и горячекатаной стали различных марок.
• ГОСТ 8281-80. Стандарт распространяется на гнутые неравнополочные швеллеры, изготовленные на профилегибочных станках из горячекатаной и холоднокатаной стали различных марок.
• ГОСТом 535-88. Распространяется на горячекатаный сортовой и фасонный прокат различного назначения, включая швеллеры с малым уклоном внутренних граней.

Строгое соблюдение требований государственных стандартов и строгий контроль качества позволяют получать качественную продукцию без брака.

Вес горячекатаного швеллера » Металлобазы.ру

Вес стального швеллера, горячекатаного, в соответствии стандарту качества ГОСТ 8240 – Швеллеры стальные горячекатаные.

h – высота швеллера

b – ширина полки

s – толщина швеллера

t – толщина полки

R – радиус кривизны

Более подробно о швеллере: Швеллер – характеристики, разновидность и способы производства

Швеллер горячекатаный | Швеллер гнутый равнополочный | Швеллер гнутый неравнополочный

Таблица веса швеллера с уклоном внутренних граней полок

Номер швеллера	h	b	s	t	R	r	Масса 1 метра (в кг.)
	Размеры в миллиметрах
5У	50	32	4,4	7	6	2,5	4,84
6,5У	65	36	4,4	7,2	6	2,5	5,9
8У	80	40	4,5	7,4	6,5	2,5	7,05
10У	100	46	4,5	7,6	7	3	8,59
12У	120	52	4,8	7,8	7,5	3	10,4
14У	140	58	4,9	8,1	8	3	12,3
16У	160	64	5	8,4	8,5	3,5	14,2
16аУ	160	68	5	9	8,5	3,5	15,3
18У	180	70	5,1	8,7	9	3,5	16,3
18аУ	180	74	5,1	9,3	9	3,5	17,4
20У	200	76	5,2	9	9,5	4	18,4
22У	220	82	5,4	9,5	10	4	21
24У	240	90	5,6	10	10,5	4	24
27У	270	95	6	10,5	11	4,5	27,7
30У	300	100	6,5	11	12	5	31,8
33У	330	105	7	11,7	13	5	36,5
36У	360	110	7,5	12,6	14	6	41,9
40У	400	115	8	13,5	15	6	48,3

Таблица веса швеллера с параллельными гранями полок

Номер швеллера	h	b	s	t	R	r	Масса 1 метра (в кг)
	Размеры в миллиметрах
5П	50	32	4,4	7	6	3,5	4,84
6,5П	65	36	4,4	7,2	6	3,5	5,9
8П	80	40	4,5	7,4	6,5	3,5	7,05
10П	100	46	4,5	7,6	7	4	8,59
12П	120	52	4,8	7,8	7,5	4,5	10,4
14П	140	58	4,9	8,1	8	4,5	12,3
16П	160	64	5	8,4	8,5	5	14,2
16аП	160	68	5	9	8,5	5	15,3
18П	180	70	5,1	8,7	9	5	16,3
18аП	180	74	5,1	9,3	9	5	17,4
20П	200	76	5,2	9	9,5	5,5	18,4
22П	220	82	5,4	9,5	10	6	21
24П	240	90	5,6	10	10,5	6	24
27П	270	95	6	10,5	11	6,5	27,7
30П	300	100	6,5	11	12	7	31,8
33П	330	105	7	11,7	13	7,5	36,5
36П	360	110	7,5	12,6	14	8,5	41,9
40П	400	115	8	13,5	15	9	48,3

Таблица веса швеллеров экономичных, с параллельными гранями полок

Номер швеллера	h	b	s	t	R	r	Масса 1 метра (в кг. )
	Размеры в миллиметрах
5Э	50	32	4,2	7	6,5	2,5	4,79
6,5Э	65	36	4,2	7,2	6,5	2,5	5,82
8Э	80	40	4,2	7,4	7,5	2,5	6,92
10Э	100	46	4,2	7,6	9	3	8,47
12Э	120	52	4,5	7,8	9,5	3	10,24
14Э	140	58	4,6	8,1	10	3	12,15
16Э	160	64	4,7	8,4	11	3,5	14,01
18Э	180	70	4,8	8,7	11,5	3,5	16,01
20Э	200	76	4,9	9	12	4	18,07
22Э	220	82	5,1	9,5	13	4	20,69
24Э	240	90	5,3	10	13	4	23,69
27Э	270	95	5,8	10,5	13	4,5	27,37
30Э	300	100	6,3	11	13	5	31,35
33Э	330	105	6,9	11,7	13	5	36,14
36Э	360	110	7,4	12,6	14	6	41,53
40Э	400	115	7,9	13,5	15,5	6	47,97

Таблица веса швеллера легкой серии, с параллельными гранями полок

Номер швеллера	h	b	s	t	R	r	Масса 1 метра (в кг. )
	Размеры в миллиметрах
12Л	120	30	3	4,8	7	-	5,02
14Л	140	32	3,2	5,6	7	-	5,94
16Л	160	35	3,4	5,3	8	-	7,1
18Л	180	40	3,6	5,6	8	-	8,49
20Л	200	45	3,8	6	9	-	10,12
22Л	220	50	4	6,4	10	-	11,86
24Л	240	55	4,2	6,8	10	-	13,66
27Л	270	60	4,5	7,3	11	-	16,3
30Л	300	65	4,8	7,8	11	-	19,07

Таблица веса швеллеров специальных

Номер швеллера	h	b	s	t	R	r	Масса 1 метра (в кг. )
	Размеры в миллиметрах
8С	80	45	5,5	9	9	1,5	9,26
14С	140	58	6	9,5	9,5	4,75	14,53
14Са	140	60	8	9,5	9,5	5	16,72
16С	160	63	6,5	10	10	5	17,53
16Са	160	65	8,5	10	10	5	19,74
18С	180	68	7	10,5	10,5	5,3	20,2
18Са	180	70	9	10,5	10,5	5,3	23
18Сб	180	100	8	10,5	10,5	5	26,72
20С	200	73	7	11	11	5,5	22,63
20Са	200	75	9	11	11	5,5	25,77
20Сб	200	100	8	11	11	5,5	28,71
24С	240	85	9,5	14	14	7	34,9
26С	260	65	10	16	15	3	34,61
26Са	260	90	10	15	15	7,5	39,72
30С	300	85	7,5	13,5	13,5	7	34,44
30Са	300	87	9,5	13,5	13,5	7	39,15
30Сб	300	89	11,5	13,5	13,5	7	43,86

Калькулятор расчета массы швеллера+онлайн таблица веса

В строительных работах разного рода нередко возникает надобность в металлическом каркасе или усилении отдельных элементов кладки. Соответствующий металлопрокат – уголок, швеллер, двутавр – подбирают исходя из допустимой для арматуры нагрузки.

Описание и виды швеллеров

Швеллер – П-образный фасонный профиль

Швеллер – вид фасонного профиля. Это изделие с П-образной конфигурацией, состоит из стенки и полочек. Последние могут быть параллельными друг другу, с уклоном внутрь, разной длины. Конфигурация и габариты изделия определяют его назначения.

Различают горячекатаный швеллер и гнутый.

Горячекатаный – изготавливается методом горячей прокатки. Полосу стали прогревают до температуры в +1000°С и подают на стан. Валки придают заготовке П-образную форму. У такой балки полки точно параллельны друг другу. Углы жесткие. Такие конструкции чаще всего используются для армирования, так как способны выносить очень высокие несущие нагрузки.

Различают 5 видов горячекатаного швеллера:

• П – элемент с параллельными полочками;
• У – внешние углы граней достигают 90 градусов, а внутри создают уклон за счет разной толщины. Величина наклона не превышает 10%;
• Э – за счет скругления параллельных полочек изделие, в целом, меньше весит, при таких же прочностных характеристиках;
• Л – облегченный вариант с меньшей толщиной стенки и граней;
• С – специальный профиль с конфигурацией, определяемой потребностями промышленной отрасли.

Гнутый профиль отличается скругленными углами внутри и снаружи. Его изготавливают холодным методом. Стальную полосу сгибают на валках без предварительного прогрева. Такая технология дороже, но получаемый швеллер намного прочнее и долговечнее. Его можно использовать для напрягаемого каркаса. Различают 4 варианта:

• В – с наклоненными внутрь гранями;
• П – с параллельными полочками;
• Л – вариант меньшей толщины и массы при других стандартных размерах;
• С – специальный.

Гнутый профиль выносит меньшую несущую нагрузку, однако гораздо устойчивее к кручению, сжатию и растяжению.

На наличие сертификата качества

Виды нагрузок

Нагрузка на балку бывает 3 видов.

• Постоянная – это масса самой детали, а также конструкций, на которые она опирается.
• Временная – возникает под действием какого-либо фактора. Различают нагрузки длительные, наподобие веса перегородок, массы накапливаемой во время дождя воды, и кратковременные – вес передвигающихся людей, давление ветра, снега.
• Особая – появляется при нестандартных обстоятельствах, например, из-за землетрясений, деформации фундамента.

Нагрузки на швеллер вычисляют самостоятельно по формулам из справочника либо пользуются онлайн-калькулятором. В сложных случаях нужно обращаться к специалисту.

Характеристики швеллеров

Главная задача изделия как армирующей или несущей конструкции – восприятие механической нагрузки. Величина эта зависит от самой детали – толщины, размеров, сорта стали – и внешних параметров – конструкции, предполагаемых нагрузок.

Чтобы выполнить расчет швеллера на прочность, нужно учесть следующие характеристики:

• нормативная нагрузка, допустимая для изделия данного типа – указывается в документации или в справочнике;
• тип – важно учесть конфигурацию полок, продольное и поперечное сечение, поэтому формулы расчета для равнополочного или разнополочного профиля отличаются;
• длина изделия;
• число деталей, которые придется укладывать друг с другом, чтобы создать единую конструкцию;
• типоразмер с максимальным вертикальным прогибом.

Тип стали и габариты балки связаны с показателем нормативного давления. Допустимая нагрузка на швеллер указывается в таблицах.

Как рассчитать швеллер на прогиб и изгиб

Расчет швеллера на прогиб – необходимый элемент при проектировании здания или другого объекта, в составе которого используется балка. Вычисления производят самостоятельно или с помощью специальных онлайн-калькуляторов.

Вручную расчеты выполняются следующим образом. Допустим, используется профиль 10П, сделанный из стали 09Г2С. Он имеет шарнирное крепление. Длина его 10 м. В справочнике находят еще несколько необходимых показателей: предел текучести для указанного сорта стали – 345 МПа, момент сопротивления по осям X и Y – 34,9 и 7,37 соответственно.

• Максимальная нагрузка на изгиб при шарнирном закреплении появляется посредине балки и вычисления по формуле: M=W*Ryh.
• Вычисляют допустимый момент для 2 вариантов:

• стенка расположена вертикально – 34,9*345=12040,5 H*m;
• стенка горизонтальна – 7,37*345=2542,65 H*m.

Вычислив момент, определяют допустимую нагрузку на швеллер:

• g1=8*12040,5/102=-96,3 кгс/м;
• g2=8*2542,65/102=20,3 кгс/м.

Для данного случая очевидно, что несущая способность у балки, расположенной вертикально, в 5 раз лучше, чем у профиля, установленного горизонтально.

Расчетные схемы

Схема укладки швеллера влияет на формулу расчета. По способу распределения давления и типу крепления различают 5 вариантов.

• Однопролетная с шарнирным опиранием – например, профиль, установленный на стены для межэтажного перекрытия. Нагрузка в этом случае равномерно распределена.
• Консольная – балка жестко закреплена одним концом, второй не опирается. Нагрузка равномерно распределена. Вариант применяют при обустройстве козырька из двух элементов.
• Шарнирно-опертая – более сложной конфигурации. Балка устанавливается на 2 опоры и консоль. Так монтирует балконы, например.
• Однопролетная с шарнирным опиранием, но с давлением, оказываемой двумя конструкциями. Примером служит швеллер, на который опирают 2 балки.
• Однопролетная, устанавливаемая на 2 основания и на которую опирается еще одна балка.
• Консольная, сосредоточенная одной силой.

При одинаковых размерах профиля, но при разном способе опирания профиль будет выдерживать разную нагрузку. Так что учитывать это нужно даже при строительстве козырька над гаражом.

Исходные данные

Расчет допустимой нагрузки на швеллер проще рассчитать, используя онлайн-калькуляторы. Чтобы получить результат, необходимо указать нужные данные. Список включает:

• тип расчетной схемы;
• длину пролета в метрах;
• нормативную нагрузку – данные о ней получают из соответствующего ГОСТа;
• расчетную нагрузку, то есть ту, что как предполагается, создает конструкция;
• количество изделий, необходимых для перекрытия, козырька, балкона;
• расположение – вертикальное или горизонтальное;
• расчетное сопротивление – зависит от марки стали;
• тип используемого профиля – указывается вид балки, серия – П, У, Э, и толщину стенки.

Достаточно ввести цифры в соответствующие окошки, чтобы получить необходимую величину.

Анализ результата

Калькулятор выдает итог в виде определенных показателей.

1. Вес балки – точнее 1 погонного метра изделия. Он позволяет оценить вес будущей балки и учесть нагрузку, которую он создает на стену и фундамент.
2. Момент сопротивления швеллера – необходимый для обеспечения стабильности конструкции.
3. Максимальный прогиб, допустимый для швеллера, перекрывающего пролет.
4. Расчет по прочности указывает момент сопротивления изделия, которое решили использовать. Здесь же указывается главный определяющий параметр – запас, то есть, показатель, указывающий, насколько момент сопротивления выбранного профиля больше или меньше расчетного. Если в результате вычислений появляется значение со знаком «+», швеллер можно использовать, если со знаком «-» – балка не подходит.
5. Расчет по прогибу показывает собственно величину прогиба, которая возникает у швеллера под влиянием нормативной нагрузки. Запас определяет, насколько устойчивость профиля превосходит или не дотягивает до предельных.

Каркас в бетонных конструкциях требуется для упрочнения сооружения. Но эту роль он выполняет, только если правильно рассчитана оказываемая нагрузка и верно подобран швеллер, удерживающий эту нагрузку.

Вам также может понравиться

Калькулятор металла онлайн — расчет веса

Калькулятор металла — удобное решение для определения веса металлопроката. Перед приобретением такой продукции необходимо, в первую очередь, выяснить, какой автомобиль подойдет для транспортировки.

Именно общий вес металлопроката будет влиять на тоннажность машины или другого транспорта для перевозки. Возникает закономерный вопрос: каким образом рассчитать вес необходимого количества изделий? Раньше вычисление массы требовало немало усилий даже от опытных специалистов.

Ведь проведение разнообразных расчетов было невозможным без знания теоретической базы разных металлов, формул для расчета объема, форм металлопроката и многое другое. Именно эта трудоемкость процесса и подтолкнута к поиску эффективных и быстрых способов.

Сегодня вместо различных таблиц, формул и длительных расчетов используется самый удобный способ — онлайн-калькулятор.

Калькулятор веса металла, его длины и стоимости

Как воспользоваться калькулятором?

Стандартный калькулятор металла на нашем сайте позволит точно рассчитать вес интересующих вас изделий. Наши клиенты имеют возможность вычислить массу продукции, указав определенную длину и размеры. Калькулятор функционирует в онлайн-режиме, а также доступен для скачивания. Чтобы рассчитать массу продукции, вам достаточно выбрать:

• интересующую марку стали;
• сортамент металлопроката;

И далее — указать размеры сторон. Данное приложение дает возможность определить вес продукта почти всех существующих марок стали: черной, цветной и нержавеющей. Онлайн-калькулятор позволит определить массу изделий из сплавов меди, бронзы, алюминия и других. Наши клиенты смогут вычислить вес круга, прутка, ленты, листового металла, плиты, балок, круглой и профильной трубы.

Удобный виджет демонстрирует, какие конкретно характеристики требуются для дальнейшего расчета. Каждый вид металлопроката имеет дополнение в виде схематического изображения его среза с отображением в виде букв каждой полочки, грани и т.д. В качестве единицы измерения размеров используется миллиметр, вес вычисляется в килограммах с точностью до второго знака после запятой.

Как рассчитывается вес продукции?

Задача онлайн-калькулятора в данном разделе – по возможности облегчить ваши задачи по определению массы покупаемого вами металла. Формула расчета выявляет вес 1 мм проката, умноженного на длину (при расчете веса в соответствии со значением длины).

Если в качестве изначальных данных применяется вес, а также необходима таблица металлопроката из тонны в метры, в первую очередь необходимо выявить площадь сечения подката, которая была умножена на удельный вес.

Далее вес следует разделить на сумму, выявленную методом умножения – таким образом, вы получите интересующую длину по весу. Следует учитывать, что на таблицу веса цветного металла влияет температурный показатель рассчитываемого изделия, поскольку при различных температурных значениях сталь имеет разную плотность.

Соответственно, при расчете учитывается стандартная температура стали – 20 градусов Цельсия. Для цветного металлопроката используются остальные значения температуры, необходимо иметь этот факт в виду.

В действительности размеры продукции, особенно в больших объемах, могут не соответствовать выявленным значениям. Это объясняется тем, что таблица веса не учитывает отклонений от определенных геометрических характеристик изделий, которые при этом имеют место быть в действительности.

Калькулятор онлайн расчета веса швеллера

Как определить массу швеллера?

Масса швеллера при обыкновенном подходе подсчитать очень трудно, потому что трудный вид сечения этого вида стального металлопроката нуждается в вводе множества разнообразных характеристик, а для большинства это не комфортно. И для того, чтобы не появилось какой-то путаницы, массу швеллер является стандартным и производится под номерами.

Подобрав в соответствующем калькуляторе номер из имеющегося перечня, вы можете рассмотреть все габариты 1 погонного м швеллера. Потом требуется вводить определенные величины – требуемый метраж, и во время расчета вы сможете иметь массу в таблице, которую умножаем на длину.

По этой причине онлайн калькулятор, позволяющий подсчитать массу швеллера, это более точный, сравнивая с иными программными средствами.

Швеллер на сегодняшний день используется в большинстве областей строительства и производственных мощей. С его помощью строят строения, которые выдерживают огромные нагрузки. Во время строительных работ  основном бывает нужно выяснить точную массу швеллера. Это комфортно. В соответствующей таблице вы можете отыскать массу швеллера по ГОСТ 8240-89 и ГОСТ 8240-97.

Что еще нужно выяснить, когда составляется расчетно-сметная документация. К примеру, в большинстве случаев необходимо выяснить весь вес пару метров. Выяснить эти цифры вы можете, использовав этот калькулятор. Он подсчитает результативную массу пару погонных метров товара.

Для того чтобы проводить расчет всего лишь указываем, сколько метров любого товара нужно. Таблица подсчитает и продемонстрирует все нужные итоги. Расчеты осуществляются моментально и без применения обыкновенного калькулятора. Сейчас не потребуется подсчитывать вручную.

Надеемся применение сервиса окажется комфортным для вас.

Для чего нужен онлайн калькулятор для расчета веса швеллера

Калькулятор даст возможность подсчитать массу швеллера по обыкновенным отметкам. Итоговый результат состоит из площади сечения швеллера, который умножен на плотность металла, в основном она за 7850 кг/м3.

Инструкция использования калькулятора для расчета 1 метра швеллера

Рассмотрим подробно инструкцию по расчету массы стального швеллера:

1. Подберите в окне: «Черный» металл.
2. Выбираем из указанного типа: «Швеллер».
3. Вводим свойства стального швеллера: номер металла с длиной.
4. Нажимаем «Рассчитать» и калькулятор верно подсчитывает масса стального швеллера в кг.

Вес швеллера

Главная Стройка Вес швеллера

Производится расчёт следующих типов — С уклоном внутренних граней полок. С параллельными гранями полок, экономичные и лёгкой серии. Специальные.

Калькулятор делает расчёт по формуле ГОСТа 8240-97 S = 2 * b * t + (h — 2 * t) * s и W = S × ρ × L. Где h – высота балки (мм),
t – толщина полки (мм),
b – ширина полки (мм),
s – толщина стенки (мм),
ρ – плотность металла (7850 кг/м3),
L — длина швеллера (м).

Укажите тип швеллера, марку или один из размеров (остальное поменяется автоматически). Длину и количество. Это гораздо удобней, чем использовать таблицу.

Калькулятор расчёта веса швеллера

Тип швеллера

С уклоном внутренних граней полок С параллельными гранями полок Экономичные с параллельными гранями полок Легкой серии с параллельными гранями полок Специальные

Номер швеллера	5У 6.5У 8У 10У 12У 14У 16У 16аУ 18У 18аУ 20У 22У 24У 27У 30У 33У 40У
Высота (h)	50 65 80 100 120 140 160 160 180 180 200 220 240 270 300 330 360 400	мм.
Ширина полки (b)	32 36 40 46 52 58 64 68 70 74 76 82 90 95 100 105 110 115	мм.
Толщина полки (t)	7 7.2 7.4 7.6 7.8 8.1 8.4 9 8.7 9.3 9 9.5 10 10.5 11 11.7 12.6 13.5	мм.
Толщина стенки (s)	4.4 4.4 4.5 4.5 4.8 4.9 5 5 5.1 5.1 5.2 5.4 5. 6 6 6.5 7 7.5 8	мм.

Номер швеллера	5П 6.5П 8П 10П 12П 14П 16П 16аП 18П 18аП 20П 22П 24П 27П 30П 33П 36П 40П
Высота (h)	50 65 80 100 120 140 160 160 180 180 200 220 240 270 300 330 360 400	мм.
Ширина полки (b)	32 36 40 46 52 58 64 68 70 74 76 82 90 95 100 105 110 115	мм.
Толщина полки (t)	7 7.2 7.4 7.6 7.8 8.1 8.4 9 8.7 9.3 9 9.5 10 10.5 11 11.7 12.6 13.5	мм.
Толщина стенки (s)	4.4 4.4 4.5 4.5 4.8 4.9 5 5 5.1 5.1 5.2 5.4 5.6 6 6.5 7 7.5 8	мм.

Номер швеллера	5Э 6.5Э 8Э 10Э 12Э 14Э 16Э 18Э 20Э 22Э 24Э 27Э 30Э 33Э 36Э 40Э
Высота (h)	50 65 80 100 120 140 160 180 200 220 240 270 300 330 360 400	мм.
Ширина полки (b)	32 36 40 46 52 58 64 70 76 82 90 95 100 105 110 115	мм.
Толщина полки (t)	7 7.2 7.4 7.6 7.8 8.1 8.4 8.7 9 9.5 10 10.5 11 11.7 12.6 13.5	мм.
Толщина стенки (s)	4.2 4.2 4.2 4.2 4.5 4.6 4.7 4.8 4.9 5.1 5.3 5.8 6.3 6.9 7.4 7.9	мм.

Номер швеллера	12Л 14Л 16Л 18Л 20Л 22Л 24Л 27Л 30Л
Высота (h)	120 140 160 180 200 220 240 270 300	мм.
Ширина полки (b)	30 32 35 40 45 50 55 60 65	мм.
Толщина полки (t)	4.8 5.6 5.3 5.6 6 6.4 6.8 7.3 7.8	мм.
Толщина стенки (s)	3 3.2 3.4 3.6 3.8 4 4.2 4.5 4.8	мм.

Номер швеллера	8С 14С 14Са 16С 16Са 18С 18Са 18Сб 20С 20Са 20Сб 26С 26Са 30С 30Са 30Сб
Высота (h)	80 140 140 160 160 180 180 180 200 200 200 240 260 260 300 300 300	мм.
Ширина полки (b)	45 58 60 63 65 68 70 100 73 75 100 85 65 90 85 87 89	мм.
Толщина полки (t)	9 9.5 9.5 10 10 10.5 10.5 10.5 11 11 11 14 16 15 13.5 13.5 13.5	мм.
Толщина стенки (s)	5.5 6 8 6.5 8.5 7 9 8 7 9 8 9.5 10 10 7.5 9.5 11.5	мм.

Вес арматуры

Вес двутавра

Вес уголка

Понравилась страница? Поделитесь ссылкой в социальных сетях. Поддержите проект!

Калькулятор веса швеллера

Для расчета массы швеллера используются справочные значения из «ГОСТ 8240-97. Швеллеры стальные горячекатаные».

Как рассчитать вес швеллера?

Самый простой способ – это обратится к ГОСТ 8240-97 и найти необходимый тип и размер в таблице. Каждый элемент сортамента имеет значение теоритической массы одного метра. Это значение необходимо умножить на длину изделия.

Также можно рассчитать массу швеллера без справочников, по формуле. Сначала необходимо найти площадь поперечного сечения швеллера.

S = 2 * b * t + (h — 2 * t) * s

h – высота швеллера, мм b – ширина полки, мм t – толщина полки, мм s – толщина стенки, мм ρ – плотность металла

Чтобы получить вес, площадь поперечного сечения нужно умножить на длину проката и плотность металла, из которого будет изготовлен прокат.

W = S × ρ × L

S – площадь поперечного сечения ρ – плотность металла L – длина

Расчет по приведенной формуле не учитывает радиусы закруглений углов швеллера.

Таблица веса и размеров швеллеров

В таблицах используются следующие обозначения: h — высота швеллера, b – ширина полки, s – толщина стенки, t – толщина полки.

С уклоном внутренних граней полок (У)

Номер швеллера h b s t Вес метра, кг Метров в тонне

5У	50	32	4.4	7	4.84	206.61
6. 5У	65	36	4.4	7.2	5.9	169.49
8У	80	40	4.5	7.4	7.05	141.84
10У	100	46	4.5	7.6	8.59	116.41
12У	120	52	4.8	7.8	10.4	96.15
14У	140	58	4.9	8.1	12.3	81.3
16У	160	64	5	8.4	14.2	70.42
16аУ	160	68	5	9	15.3	65.36
18У	180	70	5.1	8.7	16.3	61.35
18аУ	180	74	5.1	9.3	17.4	57.47
20У	200	76	5.2	9	18.4	54.35
22У	220	82	5. 4	9.5	21	47.62
24У	240	90	5.6	10	24	41.67
27У	270	95	6	10.5	27.7	36.1
30У	300	100	6.5	11	31.8	31.45
33У	330	105	7	11.7	36.5	27.4
36У	360	110	7.5	12.6	41.9	23.87
40У	400	115	8	13.5	48.3	20.7

С параллельными гранями полок (П)

Номер швеллера h b s t Вес метра, кг Метров в тонне

5П	50	32	4.4	7	4.84	206.61
6.5П	65	36	4.4	7.2	5.9	169.49
8П	80	40	4. 5	7.4	7.05	141.84
10П	100	46	4.5	7.6	8.59	116.41
12П	120	52	4.8	7.8	10.4	96.15
14П	140	58	4.9	8.1	12.3	81.3
16П	160	64	5	8.4	14.2	70.42
16аП	160	68	5	9	15.3	65.36
18П	180	70	5.1	8.7	16.3	61.35
18аП	180	74	5.1	9.3	17.4	57.47
20П	200	76	5.2	9	18.4	54.35
22П	220	82	5.4	9.5	21	47.62
24П	240	90	5. 6	10	24	41.67
27П	270	95	6	10.5	27.7	36.1
30П	300	100	6.5	11	31.8	31.45
33П	330	105	7	11.7	36.5	27.4
36П	360	110	7.5	12.6	41.9	23.87
40П	400	115	8	13.5	48.3	20.7

Экономичные с параллельными гранями полок (Э)

Номер швеллера h b s t Вес метра, кг Метров в тонне

5Э	50	32	4.2	7	4.79	208.77
6.5Э	65	36	4.2	7.2	5.82	171.82
8Э	80	40	4.2	7.4	6.92	144.51
10Э	100	46	4. 2	7.6	8.47	118.06
12Э	120	52	4.5	7.8	10.24	97.66
14Э	140	58	4.6	8.1	12.15	82.3
16Э	160	64	4.7	8.4	14.01	71.38
18Э	180	70	4.8	8.7	16.01	62.46
20Э	200	76	4.9	9	18.07	55.34
22Э	220	82	5.1	9.5	20.69	48.33
24Э	240	90	5.3	10	23.69	42.21
27Э	270	95	5.8	10.5	27.37	36.54
30Э	300	100	6.3	11	31.35	31.9
33Э	330	105	6. 9	11.7	36.14	27.67
36Э	360	110	7.4	12.6	41.53	24.08
40Э	400	115	7.9	13.5	47.97	20.85

Легкой серии с параллельными гранями полок (Л)

Номер швеллера h b s t Вес метра, кг Метров в тонне

12Л	120	30	3	4.8	5.02	199.2
14Л	140	32	3.2	5.6	5.94	168.35
16Л	160	35	3.4	5.3	7.1	140.85
18Л	180	40	3.6	5.6	8.49	117.79
20Л	200	45	3.8	6	10.12	98.81
22Л	220	50	4	6.4	11.86	84.32
24Л	240	55	4. 2	6.8	13.66	73.21
27Л	270	60	4.5	7.3	16.3	61.35
30Л	300	65	4.8	7.8	19.07	52.44

Специальные (С)

Номер швеллера h b s t Вес метра, кг Метров в тонне

8С	80	45	5.5	9	9.26	107.99
14С	140	58	6	9.5	14.53	68.82
14Са	140	60	8	9.5	16.72	59.81
16С	160	63	6.5	10	17.53	57.05
16Са	160	65	8.5	10	19.74	50.66
18С	180	68	7	10.5	20.2	49.5
18Са	180	70	9	10. 5	23	43.48
18Сб	180	100	8	10.5	26.72	37.43
20С	200	73	7	11	22.63	44.19
20Са	200	75	9	11	25.77	38.8
20Сб	200	100	8	11	28.71	34.83
24С	240	85	9.5	14	34.9	28.65
26С	260	65	10	16	34.61	28.89
26Са	260	90	10	15	39.72	25.18
30С	300	85	7.5	13.5	34.44	29.04
30Са	300	87	9.5	13.5	39.15	25.54
30Сб	300	89	11. 5	13.5	43.86	22.8

Швеллер представляет собой конструктивный элемент, сделанный из металла, у которого поперечный разрез образует букву «П». Он имеет стенки с полочкой. В разрезе стенка представляет собой перемычку, а полки выступают стенками.

Производство выполняется по стандартизированным размерам. Таким образом высота изделия определяется высотой стенок. Рассчитать вес швеллера можно на нашем калькуляторе. Ниже представлены таблицы ГОСТ для подбора нужных значений.

Изделие производят из стального проката. При изготовлении используется метод горячей прокатки. Для этого применяются сортовые станки. Внутренние грани полочек сделаны с небольшим уклоном или выполнены параллельно друг другу. Отметим, что номер швеллера указывает высоту изделия.

Швеллеры используются везде, где требуется проведение строительных работ. Также они применяются в автомобильной отрасли. Однако, там используются специальные типы швеллеров. Часто его могут использовать для армирования ж/б конструкций или как самостоятельный материал, позволяющий делать каркасы, перекрытия и пандусы.

Калькулятор веса стального горячекатанного швеллера. Сортамент швеллера по ГОСТ 8240-97. Таблица вес 1 метра швеллера. Количество метров швеллера в тонне.

       В строительстве широко применяется стальной горячекатанный швеллер по ГОСТ 8240-97.
       На этой странице вы сможете рассчитать вес швеллера в зависимости от размера сечения, длины одного элемента и количества элементов.

---

Сечение П – с параллельными гранями полок;

Сечение У – с уклоном внутренних граней полок;

---

Таблица размеры швеллеров

       В таблице указан вес погонного метра стального швеллера в соответствии с ГОСТ 8240-97 “Швеллеры стальные горячекатаные. Сортамент (с Изменением N 1)”, также посчитано количество погонных метров швеллера в 1 тонне.

Таблица 1 – вес метра стального швеллера с параллельными гранями полок. Количество метров в 1 тонне.

Номер швел- лера серии П	h, мм	b, мм	s, мм	t, мм	R, мм	r, мм	Площадь попе- речного сечения, см2	Масса 1 м, кг	Коли- чество метров швел- лера в 1 тонне, м
5П	50	32	4,4	7,0	6,0	3,5	6,16	4,84	206,61
6,5П	65	36	4,4	7,2	6,0	3,5	7,51	5,90	169,49
8П	80	40	4,5	7,4	6,5	3,5	8,98	7,05	141,84
10П	100	46	4,5	7,6	7,0	4,0	10,90	8,59	116,41
12П	120	52	4,8	7,8	7,5	4,5	13,30	10,40	96,15
14П	140	58	4,9	8,1	8,0	4,5	15,60	12,30	81,30
16П	160	64	5,0	8,4	8,5	5,0	18,10	14,20	70,42
16аП	160	68	5,0	9,0	8,5	5,0	19,50	15,30	65,34
18П	180	70	5,1	8,7	9,0	5,0	20,70	16,30	61,34
18аП	180	74	5,1	9,3	9,0	5,0	22,20	17,40	57,47
20П	200	76	5,2	9,0	9,5	5,5	23,40	18,40	54,34
22П	220	82	5,4	9,5	10,0	6,0	26,70	21,00	47,61
24П	240	90	5,6	10,0	10,5	6,0	30,60	24,00	41,66
27П	270	95	6,0	10,5	11,0	6,5	35,20	27,70	36,10
30П	300	100	6,5	11,0	12,0	7,0	40,50	31,80	31,44
33П	330	105	7,0	11,7	13,0	7,5	46,50	36,50	27,39
36П	360	110	7,5	12,6	14,0	8,5	53,40	41,90	23,86
40П	400	115	8,0	13,5	15,0	9,0	61,50	48,30	20,70

Таблица 2 – вес метра стального швеллера с уклоном внутренних граней.

Количество метров в 1 тонне.

Номер швел- лера серии У	h, мм	b, мм	s, мм	t, мм	R, мм	r, мм	Площадь попе- речного сечения, см2	Масса 1 м, кг	Коли- чество метров швел- лера в 1 тонне, м
5У	50	32	4,4	7,0	6,0	2,5	6,16	4,84	206,61
6,5У	65	36	4,4	7,2	6,0	2,5	7,51	5,90	169,49
8У	80	40	4,5	7,4	6,5	2,5	8,98	7,05	141,84
10У	100	46	4,5	7,6	7,0	3,0	10,90	8,59	116,41
12У	120	52	4,8	7,8	7,5	3,0	13,30	10,40	96,15
14У	140	58	4,9	8,1	8,0	3,0	15,60	12,30	81,30
16У	160	64	5,0	8,4	8,5	3,5	18,10	14,20	70,42
16аУ	160	68	5,0	9,0	8,5	3,5	19,50	15,30	65,34
18У	180	70	5,1	8,7	9,0	3,5	20,70	16,30	61,34
18аУ	180	74	5,1	9,3	9,0	3,5	22,20	17,40	57,47
20У	200	76	5,2	9,0	9,5	4,0	23,40	18,40	54,34
22У	220	82	5,4	9,5	10,0	4,0	26,70	21,00	47,61
24У	240	90	5,6	10,0	10,5	4,0	30,60	24,00	41,66
27У	270	95	6,0	10,5	11,0	4,5	35,20	27,70	36,10
30У	300	100	6,5	11,0	12,0	5,0	40,50	31,80	31,44
33У	330	105	7,0	11,7	13,0	5,0	46,50	36,50	27,39
36У	360	110	7,5	12,6	14,0	6,0	53,40	41,90	23,86
40У	400	115	8,0	13,5	15,0	6,0	61,50	48,30	20,70

Что ещё почитать на сайте:

Расчет веса швеллера | ОДО “Металлургическая компания Промстройметалл”

Номер швеллера	Размер, мм				Вес, кг/м
	h	b	s	t
5У	50	32	4,4	7,0	4,84
6,5У	65	36	4,4	7,2	5,90
8У	80	40	4,5	7,4	7,05
10У	100	46	4,5	7,6	8,59
12У	120	52	4,8	7,8	10,40
14у	140	58	4,9	8,1	12,30
16у	160	64	5,0	8,4	14,20
18у	180	70	5,1	8,7	16,30
18аУ	180	74	5,1	9,3	17,40
20У	200	76	5,2	9,0	18,40
20У	220	82	5,4	9,5	21,00
24У	240	90	5,6	10,0	24,00
30У	300	100	6,5	11,0	31,80
33У	330	105	7,0	11,7	36,50
36у	360	110	7,5	12,6	41,90
40У	400	115	8,0	13,5	48,30

Размеры и вес швеллера горячекатаного с параллельными гранями полок (ГОСТ 8240-97)

Номер швеллера	Размер, мм				Вес, кг/м
	h	b	s	t
5П	50	32	4,4	7	4,84
6,5П	65	36	4,4	7,2	5,9
8П	80	40	4,5	7,4	7,05
10П	100	46	4,5	7	8,59
12П	120	52	4,8	7,8	10,4
14П	140	58	4,9	8,1	12,3
16П	160	64	5	8,4	14,2
16аП	160	68	5	9	15,3
18П	180	70	5,1	8,7	16,3
18аП	180	74	5,1	9,3	17,4
20П	200	76	5,2	9	18,4
22П	220	82	5,2	9,5	21
24П	240	90	5,6	10	24
27П	270	95	6	10,5	27,7
30П	330	110	6,5	11	31,8
33П	330	105	7	11,7	36,5
36П	360	110	7,5	12,6	41,9
40П	400	115	8	13,5	48,3

Размеры и вес швеллера стального гнутого равнополочного (ГОСТ 8247-83)

Размер, мм			Вес, кг/м
h	b	s
25	26	2	1. 09
25	30	2	1.22
28	27	2.5	1.42
30	25	3	1.61
30	30	2	1.3
32	20	2	1. 03
32	25	2	1.17
32	32	2	1.39
38	95	2.5	4.3
40	20	2	1.14
40	20	3	1,61
40	30	2	1. 45
40	40	3	2.55
43	40	2	1.97
45	25	3	1.96
50	30	2	1.61
50	40	2	1. 95
50	50	2.5	2.77
60	30	3	2.55
60	40	3	3.04
60	50	3	3.50
60	60	3	3. 99
80	40	3	3.51
80	60	3	4.46
80	80	3	5.40
80	100	6	12.14
100	50	3	4. 47
100	60	3	4.93
100	80	3	5.87
100	100	3	6.79

Стальные C-образные каналы

по американскому стандарту.

Свойства С-образных профилей American Steel в британских единицах измерения указаны ниже.

Для полной таблицы со статическими параметрами Момент инерции и Модуль упругого сечения – поверните экран!

10028 (в x фунт/фут) 99

Обозначение	Размеры					Статические параметры
						Момент инерции		Модуль упругости 72 Британские единицы
Глубина – H – (в)	с – W – (в)	Web Blounness –	Web.	Область секции (в 2 )	Вес (LB F /FT)	I x	7777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777786.	7777777777777777777777777777777777777777777777777777777.				) ) (в 4 )	S x (in 3 )	S y (in 3 )
C 15 x 50	15	3.716	0.716	14.7	50	404	11.0	53.8	3.78
C 15 x 40	15	3.520	0.520	11.8	40	349	9.23	46.5	3.37
C 15 x 33. 9	15	3.400	0.400	9.96	33.9	315	8.13	42.0	3.11
C 12 x 30	12	3.170	0.510	8.82	30	162	5.14	27.0	2.06
C 12 x 25	12	3.047	0.387	7.35	25	144	4.47	24.1	1.88
C 12 x 20.7	12	2.942	0.282	6.09	20.7	129	3.88	21.5	1.73
C 10 x 30	10	3. 033	0,673	8,82	30	103	3,94	20,7	1,65	1 90 х 1 90 х 101 9012 13 10					2.886	0.526	7.35	25	91.2	3.36	18.2	1.48
C 10 x 20	10	2.739	0.379	5.88	20	78.9	2.81	15.8	1.32
C 10 x 15.3	10	2.600	0.240	4.49	15.3	67.4	2.28	13.5	1.16
C 9 x 20	9	2.648	0,448	5,88	20	60,9	2,42	13,5	1,17
C 9 x 15
C 9 x 15
C 9 x 15
C 9.	2.485	0.285	4.41	15	51.0	1.93	11.3	1.01
C 9 x 13.4	9	2.433	0.233	3.94	13.4	47.9	1.76	10.6	0.96
C 8 x 18.75	8	2.527	0.487	5.51	18.75	44.0	1.98	11.0	1.01
C 8 x 13.75	8	2.343	0.303	4.04	13.75	36.1	1.53	9.03	0.85
C 8 x 11.5	8	2.260	0.220	3. 38	11.5	32.6	1.32	8.14	0.78
C 7 x 14,75	7	2,299	0,419	4,33	14,75	1,3	27,4214	7.78	0.78
C 7 x 12.25	7	2.194	0.314	3.60	12.25	24.2	1.17	6.93	0.70
C 7 x 9.8	7	2.090	0.210	2.87	9.8	21.3	0.97	6.08	0.63
C 6 x 13	6	2. 157	0.437	3.83	13	17.4	1.05	5.80	0.64
C 6 x 10.5	6	2.034	0.314	3.09	10.5	15.2	0.87	5.06	0.56
C 6 x 8.2	6	1.920	0.200	2.40	8.2	13.1	0.69	4.38	0.49
C 5 x 9	5	1.885	0.325	2.64	9	8.90	0.63	3.56	0.45
C 5 x 6.7	5	1.750	0.190	1.97	6.7	7. 49	0.48	3.00	0,38
.
C 4 x 7.25	4	1.721	0.321	2.13	7.25	4.59	0.43	2.29	0.34
C 4 x 5.4	4	1.584	0.184	1.59	5.4	3.85	0.32	1.93	0.28
C 3 x 6	3	1.596	0.356	1.76	6	2. 07	0.31	1.38	0.27
C 3 x 5	3	1.498	0.258	1.47	5	1.85	0.25	1.24	0.23
C 3 x 4.1	3	1.410	0.170	1.21	4.1	1.66	0.20	1.10	0.20

• 1 cm ⁴ = 10 ^-8 M = 10 ⁴ мм
• 1 в ⁴ = 4,16×10 ^{5 4} = 41,6 CM ⁴ 972
• 1 см ³ = 10 ^-6 м = 10 ³ мм

глубина 5 дюймов , вес 9 фунтов/фут .

Балки двутаврового сечения:

• Великобритания: универсальные балки (UB) и универсальные колонны (UC)
• Европа: IPE. ОН. ХЛ. HD и другие профили
• US: широкий фланец (WF) и профили H

Вставьте каналы в модель Sketchup с помощью расширения Sketchup Engineering ToolBox

Диаграмма веса канала

мс – Производители стальных труб/труб, ведущие поставщики труб

Содержание Онлайн-калькулятор веса канала ISMC, бесплатный калькулятор веса канала ms, калькулятор веса канала C

• • • 1.0.0.1 Вес канала на кг
    • 1.0.0.2 Конструктивные размеры и вес секций балок/балок, швеллеров и уголков
    • 1.0.0.3 Вес швеллера на кг

Таблица веса швеллера ms их C-подобная форма представлена ​​высотой перемычки и шириной фланца канала. диаграмма веса канала ms . Канал MS в основном воспринимает горизонтальные гравитационные силы и используется для кузовов автобусов, кранов EOT и многих других нужд машиностроительной промышленности. Поставщики Sachiya Steel International, ведущие поставщики строительных материалов, имеют в наличии швеллеры всех размеров и веса от таких компаний, как SAIL, RINL и других престижных производителей швеллеров из мягкой стали.

мс диаграмма веса канала
Размер	Вес в кг. За фут	Вес в кг. за мтр.
ISMC 75 x 40 x 4,8	2,176	7,14
ISMC 100 x 50 x 5	2,914	9,56
ISMC 125 x 65 x 5,3	3,993	13.10
ISMC 150 x 75 x 5,7	5.121	16,80
ISMC 175 x 75 x 6	5,975	19,60
ISMC 200 x 75 x 6,2	6,798	22.30
ISMC 250 x 82 x 9	10.426	34,2
ISMC 300 x 90 x 7,8	11.067	36,3
ISMC 400 x 100 x 8,8	15. 274	50,1



КАНАЛЫ ИЗ МЯГКОЙ СТАЛИ
РАЗМЕРЫ И СВОЙСТВА     СОГЛАСНО СПЕЦИФИКАЦИИ ISI: 2062-2006
Обозначение	Глубина сечения	Ширина фланца	Толщина паутины	Вес/метр	Площадь сечения	Модули раздела
	ч	б	т	с	и	Зхх	Зый
	(мм)	(мм)	(мм)	(кг)	(см2)	(см2)	(см2)
Вес ISMC 75	75	40	4,8	7.1	9.1	20,3	4,7
ISMC 100 вес	100	50	5	9,6	12,2	37,3	7,5
Вес ISMC 125	125	65	5,3	13,1	16,7	68	13,4
Вес ISMC 150	150	75	5,7	16,8	21,3	105	19,4
ISMC 175 вес	175	75	6	19,6	24,4	139,8	22,8
Вес ISMC 200	200	75	6,2	22,3	28,5	181	26,4
Вес ISMC 250	250	82	7,2	34,2	39	307	38,4
ISMC 300 вес	300	90	7,8	36,3	46,3	428	47,1
Вес ISMC 400	400	100	8,8	50,1	63,8	760	67

Вес канала на кг



Серийный номер	Сторона (мм) x Сторона (мм) x Толщина (мм)	Вес секции (кг/м)
1	МС *40 х 32 х 5	4,82
2	МС 75 х 40 х 4,8	7. 14
3	МС 100 х 50 х 5	9,56
4	МС 125 х 65 х 5,3	13.1
5	МС 150 х 75 х 5,7	16,8

КЛАССЫ:

Свойства сечения согласно:-

Для каналов:-	ИС: 808 – 1989 / ЕС :3954 – 1981
Допуск согласно:-
Для каналов: –	IS :1852–1985 / IS :3954–1981
Марки согласно:-
Для каналов: –	IS :2062 :E250 A – 2006

Конструктивные размеры и вес сечения балок/балок, швеллеров и уголков



Раздел	Размеры	Секционный груз	Длина
	мм	кг/м	м
Каналы	Металлургический завод Бхилаи
	75 х 40 х 4,8	7. 14	от 10 до 12
	100 х 50 х 5	9,56
	Дургапурский металлургический завод
	125 х 65 х 5,3	13.1	от 10 до 11,5
	125 х 66 х 6	13,7	для всех размеров
	150 х 75 х 5,7	16,8
	150 х 76 х 6,5	17,7
	175 х 75 х 6	19,6
	200 х 75 х 6,2	22,3
	200 х 76 х 7,5	24,3
	Металлургический завод Бхилаи
	250 х 82 х 9	34,2	от 10 до 12
	300 х 90 х 7,8	36,3	для всех размеров
	400 х 100 х 8,8	50,1

ВИЗАГ (РИНЛ: – РАШТРИЯ ИСПАТ НИГАМ ЛИМИТЕД)

Вес канала на кг



Серийный номер	Сторона (мм) x Сторона (мм) x Толщина (мм)	Вес секции (кг/м)
1	МС *40 х 32 х 5	4,82
2	МС 75 х 40 х 4,8	7. 14
3	МС 100 х 50 х 5	9,56
4	МС 125 х 65 х 5,3	13.1
5	МС 150 х 75 х 5,7	16,8



Таблица веса канала C | MachineMfg

C Channel Weight Calculator

C Channel Weight Chart

Model	Sizes (mm)				Cross-sectional area (cm²)	Weight (kg/m)
	ч	b	c	t
C80	80	40	20	2. 25	4.29	3.37
C80	80	40	20	2.50	4.75	3.72
C80	80	40	20	2.75	5.19	4.08
C80	80	40	20	3.00	5.64	4.42
C80	80	50	20	2.25	4.74	3.72
C80	80	50	20	2.50	5.25	4.12
C80	80	50	20	2.75	5.74	4.51
C80	80	50	20	3.00	6.24	4.89
C100	100	50	20	2. 25	5.19	4.08
C100	100	50	20	2.50	5.75	4.51
C100	100	50	20	2.75	6.29	4.94
C100	100	50	20	3.00	6.84	5.36
C120	120	50	20	2.25	5.64	4.43
C120	120	50	20	2.50	6.25	4.90
C120	120	50	20	2.75	6.84	5.37
C120	120	50	20	3.00	7.44	5.84
C140	140	50	20	2. 25	6.09	4.78
C140	140	50	20	2.50	6.75	5.29
C140	140	50	20	2.75	7.39	5.80
C140	140	50	20	3.00	8.03	6.31
C140	140	60	20	2.25	6.54	5.13
C140	140	60	20	2.50	7.25	5.69
C140	140	60	20	2.75	7.94	6.23
C140	140	60	20	3.00	8.64	6.78
C160	160	50	20	2. 25	6.54	5.13
C160	160	50	20	2.50	7.25	5.69
C160	160	50	20	2.75	7.94	6.23
C160	160	50	20	3.00	8.64	6.78
C160	160	60	20	2.25	6.99	5.49
C160	160	60	20	2.50	7.75	6.08
C160	160	60	20	2.75	8.49	6.67
C160	160	60	20	3.00	9.24	7.25
C160	160	70	20	2. 25	7.44	5.84
C160	160	70	20	2.50	8.25	6.47
C160	160	70	20	2.75	9.04	7.10
C160	160	70	20	3.00	9.84	7.72
C180	180	50	20	2.25	6.99	5.49
C180	180	50	20	2.50	7.75	6.08
C180	180	50	20	2.75	8.49	6.67
C180	180	50	20	3.00	9.24	7.25
C180	180	60	20	2. 25	7.44	5.84
C180	180	60	20	2.50	8.25	6.47
C180	180	60	20	2.75	9.04	7.10
C180	180	60	20	3.00	9.84	7.72
C180	180	70	20	2.25	7.89	6.19
C180	180	70	20	2.50	8.75	6.86
C180	180	70	20	2.75	9.59	7.53
C180	180	70	20	3.00	10.44	8.19
C180	180	80	20	2. 25	8.34	6.55
C180	180	80	20	2.50	9.25	7.26
C180	180	80	20	2.75	10.14	7.96
C180	180	80	20	3.00	11.04	8.66
C200	200	50	20	2.25	7.44	5.84
C200	200	50	20	2.50	8.25	6.47
C200	200	50	20	2.75	9.04	7.10
C200	200	50	20	3.00	9.84	7.72
C200	200	60	20	2. 25	7.89	6.19
C200	200	60	20	2.50	8.75	6.86
C200	200	60	20	2.75	9.59	7.53
C200	200	60	20	3.00	10.44	8.19
C200	200	70	20	2.25	8.34	6.55
C200	200	70	20	2.50	9.25	7.26
C200	200	70	20	2.75	10.14	7.96
C200	200	70	20	3.00	11.04	8.66
C200	200	80	20	2. 25	8.79	6.90
C200	200	80	20	2.50	9.75	7.65
C200	200	80	20	2.75	10.69	8.39
C200	200	80	20	3.00	11.64	9.13
C220	220	50	20	2.25	7.89	6.19
C220	220	50	20	2.50	8.75	6.86
C220	220	50	20	2.75	9.59	7.53
C220	220	50	20	3.00	10.44	8.19
C220	220	60	20	2. 25	8.34	6.55
C220	220	60	20	2.50	9.25	7.26
C220	220	60	20	2.75	10.14	7.96
C220	220	60	20	3.00	11.04	8.66
C220	220	70	20	2.25	8.79	6.90
C220	220	70	20	2.50	9.75	7.65
C220	220	70	20	2.75	10.69	8.39
C220	220	70	20	3.00	11.67	9.13
C220	220	80	20	2. 25	9.24	7.25
C220	220	80	20	2.50	10.25	8.04
C220	220	80	20	2.75	11.24	8.82
C220	220	80	20	3.00	12.24	9.60
C240 ​​	240	50	20	2.25	8.34	6.55
C240 ​​	240	50	20	2.50	9.25	7.26
C240 ​​	240	50	20	2.75	10.14	7.96
C240 ​​	240	50	20	3.00	11.04	8.66
C240 ​​	240	60	20	2. 25	8.79	6.90
C240 ​​	240	60	20	2.50	9.75	7.65
C240 ​​	240	60	20	2.75	10.69	8.39
C240 ​​	240	60	20	3.00	11.64	9.13
C240 ​​	240	70	20	2.25	9.24	7.25
C240 ​​	240	70	20	2.50	10.25	8.04
C240 ​​	240	70	20	2.75	11.24	8.82
C240	240	70	20	3.00	12.24	9.60
C240 ​​	240	80	20	2. 25	9.69	7.61
C240 ​​	240	80	20	2.50	10.75	8.43
C240 ​​	240	80	20	2.75	11.79	9.26
C240 ​​	240	80	20	3.00	12.84	10.07
C250	250	50	20	2.25	8.57	6.72
C250	250	50	20	2.50	9.50	7.45
C250	250	50	20	2.75	10.42	8.18
C250	250	50	20	3.00	11.34	8.90
C250	250	60	20	2. 25	9.02	7.08
C250	250	60	20	2.50	10.00	7.85
C250	250	60	20	2.75	10.97	8.61
C250	250	60	20	3.00	11.94	9.37
C250	250	70	20	2.25	9.47	7.43
C250	250	70	20	2.50	10.50	8.24
C250	250	70	20	2.75	11.52	9.04
C250	250	70	20	3.00	12.54	9.84
C250	250	75	20	2. 25	9.69	7.61
C250	250	75	20	2.50	10.75	8.43
C250	250	75	20	2.75	11.79	9.26
C250	250	75	20	3.00	12.84	10.07
C250	250	80	20	2.25	9.92	7.78
C250	250	80	20	2.50	11.00	8.63
C250	250	80	20	2.75	12.07	9.47
C250	250	80	20	3.00	13.14	10.31

Need a price quote? Любые вопросы?

Отправьте нам сообщение, чтобы сообщить нам о ваших требованиях.

Свяжитесь с нами

Поиск в нашем блоге

Хотите узнать цену? Любые вопросы?

Получите ответ эксперта в течение 24 часов

Свяжитесь с нами

Последние сообщения

сообщить об этом объявлении сообщить об этом объявлении

Начните печатать и нажмите Enter для поиска

Поиск …

ASTM Конструктивная форма C — швеллер из алюминия B 221 Таблица таблиц

ASTM Конструкционная форма C — швеллер из алюминия ASTM B 221 для алюминия 6061-T6 Таблица типовых размеров

Меню конструкционных материалов

Алюминиевые ассоциации Стандартные каналы Размеры, площади , Вес и свойства сечения – Материал ASTM B 308 ASTM International – Спецификация материалов ASTM B308/B308M-20 – Стандартные спецификации для стандартных конструкционных профилей из алюминиевого сплава 6061-T6. Размерные данные указаны в дюймах. Промышленность предоставляет нестандартные экструдированные размеры.

Для размеров от 2 до 12 дюймов

Конструктивная форма AISC C – швеллер, стандартный алюминий
Все размеры указаны в дюймах Толщина стенки (t _w ) Толщина фланца (t _f ) Вес (фунт/фут) Площадь (в ² ) 2,00 x 1 .130 .243 .580 .490 2,00 x 1 1/4 . 170 .273 1.070 .910 3,00 x 1,41 .170 .273 1.420 1.210 3,00 x 1,43 .187 .273 1,480 1,260 3,00 x 1,50 .258 .273 1,730 1,470 3,00 x 1,60 . 356 .273 2,070 1,760 4,00 x 1,58 .184 .296 1.850 1,590 4,00 x 1,72 .321 .296 2.500 2,130 5,00 x 1,75 .190 .320 2,320 1,970 5,00 х 1,89 . 325 .320 3.110 2,640 6,00 x 1,92 .200 .343 2,830 2.400 6,00 x 2,03 .314 .343 3,630 3,090 6,00 х 2,16 .437 .343 4. 480 3,830 7,00 x 2,09 .210 .366 3,380 2,870 7,00 x 2,19 .314 .366 4.230 3.600 7,00 x 2,30 .419 .366 4.190 4.330 8,00 x 2,29 . 250 .390 4.250 3,380 8,00 x 2,34 .303 .390 4.750 4,040 8,00 x 2,43 .233 .413 4.600 3,940 9,00 x 2,49 .285 .413 5. 190 4.410 9,00 x 2,65 .448 .413 6.910 5.880 10,00 x 2,60 .240 .436 5.280 4.490 10,00 x 2,74 .379 .436 6.910 5,880 10,00 x 2,89 . 526 .436 8.640 7.350 10,00 x 3,03 .673 .436 10.370 8.820 12,00 x 2,96 .300 .498 7.410 6.300 12,00 x 3,05 .387 .501 8. 640 7.350 12,00 x 3,17 .510 .501 10.370 8.820 15,00 x 3,40 .400 .650 11.710 9,960 15,00 x 3,72 .716 .650 17.280 14.700

Пределы свойств при растяжении

Предел прочности при растяжении, мин, тыс. фунтов на кв. дюйм [МПа] 38,0 [260]
Предел текучести, мин, тыс. фунтов на кв. дюйм [МПа] 35,0 [240]

Удлинение, ^{c мин, 3}

дюйма 2 дюйма [50 мм] 10 [10] ^D
дюймов 4D [5D или 5,65 мА ] 9 [10]

^c Удлинения в 2 дюйма [50 мм] относятся к профилям, испытанным в полном сечении, и к листовым образцам, изготовленным из материала толщиной до 0,500 дюйма [12,5 мм] с параллельными поверхностями. Удлинения в 4D [5D или 5,65 1/A], где D и A — диаметр и площадь поперечного сечения образца, соответственно, относятся к круглым образцам для испытаний, изготовленным из материалов толщиной более 0,250 дюйма [6,30 мм].
^d Для толщин менее 0,250 дюйма [до 6,30 мм] минимальное удлинение составляет 8 %.

Ссылка: Стандартные конструкционные профили Алюминиевой Ассоциации – 2020

Швеллер стальной весовой

Расчет массы погонного метра неравнополочного швеллера из стали различных марок по техническим стандартам

Равнополочный

Неравнополочный

Металл гнутый профиль, напоминающий в сечении букву «U» с неравными полками по бокам

Добавить в закладки

Длина

м.

Общий вес

кг.

Цена на 1 метр

$

Цена за тонну

$

Отчет об ошибках

4,8 из 5, общая оценка: 51

около

111127777.

111127777. (Неравные)

Требования	Javascript
ОС	Windows, Android, OSX, Linux
Категория	, Образование
Цена	0

9000 3

Веса и диапазоны Стиль.

4 2,56 2,56.56.56.56.56.56.56.56.56.56.56.56. 4 4 6,0 кг0113 44.

Наименование и размеры канала	Высота h	Ширина полки b	Ширина полки a	Радиус R	Толщина S	Thickness t (if not equal to S)	Weight of 1 meter of channel	Meters of 1 ton	Density, kg / m³
Channel 32×22×12×3×5	32	22	12	5	3	3	1,2800 кг.	781,3 м.	7850
Канал 32×40×15×3×5	32	40	15	5	3 3	30114	1.7800 кг.	561,8 м.	7850
Канал 32×32 × 20 × 2 × 3	32	32	20	3	2	2	1,20001113 1,20001113 1,20001113 1,20001113 1,20001113 1,20001113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113 1,2000.1113.	833,3 м.	7850
Канал 32×50 × 20 × 4 × 6	32	50	20	6	4	4	2.74004.	365 м.	7850
Швеллер 35×35×26×2,5×4	35	35	26	4	2,5	2,5	1,7000 кг.	588,2 м.	7850
Канал 37×60 × 32 × 3 × 5	37	60	32	5	3	3	2. 777003.	361 м.	7850
Швеллер 40×32×20×2×3	40	32	20	3	2 2
30114	13300 кг.	751,9 м.	7850
Канал 40×40 × 20 × 2 × 3	40	40	20	3	2	2	1,45004.	689,7 м.	7850
Канал 40×50 × 32 × 3 × 5	40	50	32	5	3	3	,6000 2,6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.6000.	384,6 м.	7850
Канал 43×106×32×3×5	43	106	32	5	3	3	3,9900 кг.	250,6 м.	7850
Канал 45×25 × 15 × 3 × 5	45	25	15	5	3	3	1.73004.	578 м.	7850
Канал 50×40 × 12 × 2,5 × 4	50	40	12	4	2,5	2,5	0114	1,8200 кг.	549,5 м.	7850
Канал 50×48 × 15 × 3 × 5	50	48	15	5	3	3	2.39004.	418,4 м.	7850
Channel 50×50×15×3×5	50	50	15	5	3	3	2.4400 kg.	409,8 м.	7850
Швеллер 50×40×20×2×3	50	40	20	3	2	2	1,6100 кг.	621,1 м.	7850
Канал 50×50 × 25 × 2 × 3	50	50	25	3	2	2	1,85500 KG.	540,5 м.	7850
Канал 50×50×25×3×5	50	50	25	5	3 3	30114	2,6700 кг.	374,5 м.	7850
Канал 50×50 × 25 × 4 × 6	50	50	25	6	4	4	3.4600.	289 м.	7850
Канал 50×55 × 30 × 2 × 3	50	55	30	3	2	2	2,0014 KG.	500 м.	7850
Швеллер 50×60×32×3×5	50	60	32	5	3	3	3,0700 кг.	325,7 м.	7850
Канал 50×60 × 32 × 4 × 6	50	60	32	6	4	4	3.9	.	250,6 м.	7850
Швеллер 50×92×60×3×5	50	92	60	5	3 3	30114	4.4800 кг.	223,2 м.	7850
Канал 60×40 × 20 × 2 × 3	60	40	20	3	2	2	1,7777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777700.	565 м.	7850
Канал 60×50 × 25 × 3 × 5	60	50	25	5	3	3	,9114	3	3	2,9100 KG.	343,6 м.	7850
Швеллер 60×60×32×3×5	60	60	32	5	3	3	3,3100 кг.	302,1 м.	7850
Канал 65×55 × 20 × 2,5 × 4	65	55	20	4	2,5	2,5	390,6 м.	7850
Швеллер 65х65х40х4х6	65	65	40	6	30113 4	4,8700 кг.	205,3 м.	7850
Канал 67×65 × 35 × 3 × 5	67	65	35	5	3	3	.	273,2 м.	7850
Канал 70×80 × 50 × 4 × 6	70	80	50	6	4	4	5. 8114.	172,1 м.	7850
Швеллер 80х50х25х3х5	80	50	25	5	3	3	3,3800 кг.	295,9 м.	7850
Канал 80×60 × 32 × 3 × 5	80	60	32	5	3	3	3.78003.78003.78004.	264,6 м.	7850
Швеллер 80х60х40х3х5	80	60	40	5	3	3	3,9700 кг.	251,9 м.	7850
Channel 80×80×40×3×5	80	80	40	5	3	3	4.4400 kg.	225,2 м.	7850
Канал 80×80 × 40 × 5 × 7	80	80	40	7	5	5	7.14004.	140,1 м.	7850
Швеллер 80x80x50x4x6	80	80	50	6	4	163,1 м.	7850
Канал 90×80 × 50 × 4 × 6	90	80	50	6	4	4	6.44004.44004.	155,3 м.	7850
Канал 100×50×25×3×5	100	50	25	5	3	3	3,8500 кг.	259,7 м.	7850
Канал 100×60 × 32 × 3 × 5	100	60	32	5	3	3	4.25004.	235,3 м.	7850
Канал 100×180 × 35 × 8 × 12	100	180	35	12	8	8	17.1113 17.1113 17.	55,8 м.	7850
Канал 100×80 × 40 × 3 × 5	100	80	40	5	3	3	4,9100 KG.	203,7 м.	7850
Канал 100×80 × 50 × 4 × 6	100	80	50	6	4	4	6,7667676. 6600.	147,9 м.	7850
Канал 100×80×50×5×7	100	80	50	7	5	5	8,3100 кг.	120,3 м.	7850
Канал 100×100 × 60 × 4 × 6	100	100	60	6	4	4	7,7000 KG.	129,9 м.	7850
Канал 100×100 × 60 × 6 ×	100	100	60	9	6	6	11.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.2000.	89,3 м.	7850
Канал 120×45 × 35 × 5 × 7	120	45	35	7	5	5	.	140,1 м.	7850
Канал 120×60 × 50 × 5 × 7	120	60	50	7	5	5	8.31004. 31004.	120,3 м.	7850
Канал 130×108×50×4×6	130	108	50	6	4	4	8,5800 кг.	116,6 м.	7850
Канал 135×50 × 36 × 4 × 6	135	50	36	6	4	4	6.470047004. 6.470047004. 6.4700.	154,6 м.	7850
Канал 140×70×30×4×6	140	70	30	6	4	7,0700 кг.	141,4 м.	7850
Канал 144×160 × 90 × 6 ×	144	160
	6	6																																		9011.	57,1 м.	7850
Канал 160×50 × 30 × 3 × 5	160	50	30	5	3	3	5. 38004.	185,9 м.	7850
Швеллер 160x50x30x4x6	160	50	30	6	4	4	7. кг	141,4 м.	7850
Канал 160×80 × 50 × 5 × 7	160	80	50	7	5	5	10.67007.67007.67007.67004.	93,7 м.	7850
Канал 200х50х30х4х6	200	50	30	6	4	4	8,3300 кг.	120 м.	7850
Канал 270×90 × 72 × 8 × 12	270	90	72	12	8	8	9.1113.11.1113.11139.113.	.	.	.	.	.	.9011.11139.1139.1139.1139.1139.1139.1139.1139.1139.1139.11139.11139.1113	39,6 м.	7850
Канал 270×90 × 80 × 6 ×	270		80		6	6	9.	50,8 м.	7850
Канал 300×80 × 40 × 4 × 6	300	80	40	6	4	4	12,7200 KG.	78,6 м.	7850
Канал 300×80 × 40 × 5 × 7	300	80	40	7	5	5	15.	63,4 м.	7850

---

Одинаковая масса стального швеллера

Расчет массы равнополочного швеллера из стали различных марок по техническим нормам, размерам и массе погонного метра.

Неравнополочный

Металлический изогнутый профиль, в сечении напоминающий букву «U». Полки швеллера ровные

В закладки

Длина

м.

Общий вес

кг.

Цена за 1 метр

руб.

Цена за тонну

руб.

Error report

4.8 of 5, Total ratings: 47

About

Name	Channel weight (Equal)
Requirements	Javascript
OS	Windows, Android , OSX, Linux
Категория	бизнес, образование
Цена	0

Веса для равших каналов с равенными целевыми каналами и высокими уровнями в целостных целях в различных целевых цехах по стальным цехам в зависимости от стальных цел.1710

012 1 метр швеллера 012 4 м 1,61013 кг 1,14013 кг 2,55013 кг43 2,5 1, 1,58103 кг кг 2,81013 кг 1, кг 2,75103 кг3 кг 4.43 2,5 2,67013 кг 2,08103 кг 3,04013 кг 2, 3,50 кг кг3 кг. кг 0, 5,50 кг 5,70103 кг 3,51013 кг 2 2,5 5,40103 кг 487113 4871133 3 кг.3 4.3 7.3 6 кг.3 4.3 5 кг. 7. кг.3 9 кг.3 кг 9.7203 кг 1. 6 кг.3 7. 6 кг.3 7 кг. 9.2113 9,1 кг3 4 кг.3 4. кг3 6 кг.3 9 кг.3 4.3 7 кг.3 8 кг. 6 кг. 1 90.700 13 7,3 5 кг.3 8. кг. 7 кг.3 9 кг.3 6 кг.3 8.0 12 кг. 7. 14,913 кг. 17,5113 кг 2103163 кг3 5 кг.3 8.3 8 кг. 1 3. 26,7 кг 14.01133 кг3 6 кг. 1 3. 9.1503 кг 253130 15 кг. 9,7 кг 9 кг. 7.0 16 кг. 1 6.113 2.5013 47 кг.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Рубрики

Наименование и размеры швеллера	Высота h	Ширина фланца b	Толщина S	Толщина t (если не равна S)	Плотность, кг/м³
Швеллер 25х26х2х3	25	26	2 кг 9,0114 9,114 2	917,4 м.	7850
Швеллер 25x26x2x5	25	26	2	2	1,0700 кг.	934,6 м.	7850
Швеллер 25×30×2×3	25	30	2	2	1,22013 кг	819,7 м.	7850
Швеллер 25х30х2х5	25	30	2	2	1,19013 кг	840,3 м.	7850
Швеллер 28×27×2,5×4	28	27	2,5	2,5	1,4200 кг.	704,2 м.	7850
Швеллер 30х25х3х5	30	25	3	3	621,1 м.	7850
Швеллер 30×25×3×7	30	25	3	3	1,57013 кг	636,9 м.	7850
Швеллер 30×30×2×3	30	30	2	2	1,3000 кг.	769,2 м. 1,27 кг	787,4 м.	7850
Швеллер 32×32×2×3	32	32	2	2	1,39013 кг	719,4 м.	7850
Швеллер 38×95×2,5×3	38	95	2,5	2,5	4,300113 кг	232,6 м.	7850
Швеллер 38×95×2,5×6	38	95	2,5	2,5 кг	235,3 м.	7850
Швеллер 40х20х2х3	40	20	2	2	877,2 м.	7850
Швеллер 40×30×2,5×3	40	30	2,5	2,0 кг	1,70114	40	30	558,7 м. 1,43 кг	699,3 м.	7850
Швеллер 40×30×2,5×6	40	30	2,5	2,5	1,7400 кг.	574,7 м.	7850
Швеллер 40×40×2×3	40	40	2	2	1,777013 кг	565 м.	7850
Канал 40×40×2,5×3	40	40	2,5	2,0 кг	2,5	14	13 2,5	458,7 м.	7850
Канал 40х40х2х5	40	40	2	2	1,7400 кг.	574,7 м.	7850
Швеллер 40х40х3х5	40	40	3	3	392,2 м.	7850
Швеллер 40×40×2,5×6	40	40	2,5	2,0 кг	2,5
469,5 м.	7850
Швеллер 40х40х3х7	40	40	3	3	2,5100 кг.	398,4 м.	7850
Швеллер 42х42х4х6	42	42	4	4	3,49013 кг	286,5 м.	7850
Канал 43×45×2×3	43	45	2	2	кг	507,6 м.	7850
Швеллер 45х25х3х5	45	25	3	3	1,9600 кг.	510,2 м.	7850
Швеллер 45×31×2×3	45	31	2	2	1,56013 кг	641 м.	7850
Швеллер 48×70×5×7	48	70	5	5	6,67013 кг	149,9 м.	7850
Канал 48×70×5×12	48	70	5	5	6,5000 кг.	153,8 м.	7850
Швеллер 50х30х2,5х3	50	30	2,5	2,0 кг	1	30	502,5 м.	7850
Швеллер 50х30х2х5	50	30	2	2	632,9 м.	7850
Канал 50×30×2,5×6	50	30	2,5	2,5	1,9400 кг.	515,5 м.	7850
Швеллер 5Э	50	32	4,2	7	4,7900 кг.	208,8 м.	7850
Швеллер 5У	50	32	4,4	7	4,8400 кг.	206,6 м.	7850
Канал 5П	50	32	4,4	7	4,8400 кг.	206,6 м.	7850
Швеллер 50×32×2,5×3	50	32	2,5	2,5 кг	4	2,5	483,1 м.	7850
Швеллер 50×40×2×3	50	40	2	2	1,
520,8 м.	7850
Швеллер 50×40×2,5×3	50	40	2,5	2,5	2,3800 кг.	420,2 м.	7850
Швеллер 50×40×3×4	50	40	3	3	355,9 м.	7850
Швеллер 50х40х2х5	50	40	2	2	526,3 м.	7850
Канал 50х40х4х6	50	40	4	4	3,6200 кг.	276,2 м.	7850
Швеллер 50×40×3×7	50	40	3	3	363,6 м. 5,73 кг	174,5 м.	7850
Швеллер 50×50×2,5×3	50	50	2,5	2,5	2,7700 кг.	361 м.	7850
Швеллер 50х50×2,5×6	50	50	2,5	2,5 кг	2,70114	2,5	367,6 м.	7850
Швеллер 50х50х4х6	50	50	4	4	4,24 кг	235,8 м.	7850
Швеллер 50×50×3×7	50	50	3	3	3,2200 кг.	310,6 м.	7850
Швеллер 50×50×4×10	50	50	4	4
242,1 м.	7850
Швеллер 50×60×4×10	50	60	4	4	3 4,7 кг	210,1 м.	7850
Швеллер 60х26х2,5х4	60	26	2,5	2,5	2,0100 кг.	497,5 м.	7850
Швеллер 60х30х2,5х6	60	30	2,5	2,5 кг	2,5
469,5 м.	7850
Швеллер 60×30×3×7	60	30	3	3	2,51013 кг	398,4 м.	7850
Швеллер 60×32×2,5×3	60	32	2,5	2,5	2,2600 кг.	442,5 м.	7850
Швеллер 60×32×3×4	60	32	3	3	374,5 м.	7850
Швеллер 60х32х4х6	60	32	4	4	3,43013 кг	291,5 м.	7850
Швеллер 60×32×3×7	60	32	3	3	2,6100 кг.	383,1 м.	7850
Швеллер 60х40х2х3	60	40	2	2	480,8 м.	7850
Швеллер 60х40х3х4	60	40	3	3	328,9 м.	7850
Швеллер 60×40×2×5	60	40	2	2	2,0500 кг.	487,8 м.	7850
Швеллер 60х40х3х7	60	40	3	3	кг	335,6 м.	7850
Швеллер 60×50×3×5	60	50	3	3	285,7 м.	7850
Швеллер 60×60×3×4	60	60	3	3	3,9900 кг.	250,6 м.	7850
Швеллер 60х60х3х7	60	60	3	3	3,	254,5 м.	7850
Швеллер 60×60×4×10	60	60	4	4	3 5.0 кг	196,9 м.	7850
Швеллер 60×90×5×12	60	90	5	5	8,5400 кг.	117,1 м.	7850
Швеллер 63×21×2,2×3	63	21	2,2	2,2 кг	1618113	595,2 м.	7850
Канал 6.5Э	65	36	4,2	7,2	5,820113 кг.	171,8 м.	7850
Швеллер 6,5У	65	36	4,4	7,2	5,9000 кг.	169,5 м.	7850
Швеллер 6.5П	65	36	4,4	7,2	5,
169,5 м.	7850
Швеллер 65×40×4×10	65	40	4	4	3 кг 3.	251,3 м.	7850
Швеллер 65×75×4×6	65	75	4	4	6,2800 кг.	159,2 м.	7850
Швеллер 65×75×4×10	65	75	4	4	3 6.	161,8 м.	7850
Швеллер 68×27×1×2	68	27	1	1	1075,3 м.	7850
Швеллер 70×30×2×3	70	30	2	2	1,9200 кг.	520,8 м.	7850
Швеллер 70×40×3×7	70	40	3	3	3,22013 кг	310,6 м.	7850
Швеллер 70×50×3×5	70	50	3	3	3,73013 кг	268,1 м.	7850
Швеллер 70×50×4×6	70	50	4	4	4,8700 кг.	205,3 м.	7850
Швеллер 70×60×4×6	70	60	4	4	181,8 м.	7850
Швеллер 70×60×4×10	70	60	4	4	5.3 кг.	185,5 м.	7850
Швеллер 70×65×4×10	70	65	4	4	175,4 м.	7850
Канал 78×46×6×9	78	46	6	6	6,	кг	143,7 м.	7850
Швеллер 78х46х6х14	78	46	6	6	6,7 кг	148,1 м.	7850
Швеллер 80х25х4х6	80	25	4	4	3,610113 кг	277 м.	7850
Швеллер 80×35×4×10	80	35	4	4	4.	241,5 м.	7850
Швеллер 8Э	80	40	4,2	7,4	6,9200 кг	144,5 м.	7850
Швеллер 8П	80	40	4,5	7,4	7,0500 кг.	141,8 м.	7850
Канал 80×40×2,5×3	80	40	2,5	2,5 кг	2	2,5	336,7 м.	7850
Швеллер 80х40х3х4	80	40	3	3
284,9 м.	7850
Швеллер 80×40×2,5×6	80	40	2,5	2,5 кг	342,5 м.	7850
Швеллер 8С	80	45	5,5	9	9,2600 кг.	108 м.	7850
Швеллер 80х50х4х6	80	50	4	4	5,18013 кг	193,1 м.	7850
Швеллер 80×50×4×10	80	50	4	4	3 5.0 кг	196,9 м.	7850
Швеллер 80х60х4х6	80	60	4	4	5,81013 кг	172,1 м.	7850
Швеллер 80х60х6х9	80	60	6	6	8,37013 кг	119,5 м.	7850
Швеллер 80×60×4×10	80	60	4	4	5,7 кг	175,4 м.	7850
Швеллер 80×80×3×4	80	80	3	3	185,2 м.	7850
Швеллер 80×80×4×6	80	80	4	4	7,07 кг	141,4 м.	7850
Швеллер 80×80×3×7	80	80	3	3	5,34013 кг	187,3 м.	7850
Швеллер 80×85×4×6	80	85	4	4	7,38103 кг	135,5 м. 12 кг.	82,4 м.	7850
Швеллер 90×50×3,5×5	90	50	3,5	3,0 кг	205,3 м.	7850
Швеллер 90×54×5×12	90	54	5	5	6.	145,1 м.	7850
Швеллер 90×100×2,5×4	90	100	2,5	2,5	5,5000 кг.	181,8 м.	7850
Швеллер 90×115×5×12	90	115	5	5 кг.	85,6 м.	7850
Швеллер 100×40×2,5×3	100	40	2,5	2,5	3 90	297,6 м.	7850
Канал 100х40х3х5	100	40	3	3	3,9700 кг.	251,9 м.	7850
Канал 100×40×2,5×6	100	40	2,5	0,5 3,0 кг	302,1 м.	7850
Швеллер 100×40×3×7	100	40	3	3	254,5 м.	7850
Канал 10Э	100	46	4,2	7,6	8,4700 кг.	118,1 м.	7850
Канал 10П	100	46	4,5	7,6	8,5	кг.	116,4 м.	7850
Швеллер 10У	100	46	4,5	7,6	8,5	кг.	116,4 м.	7850
Канал 100×50×3×4	100	50	3	3	4,4700 кг.	223,7 м.	7850
Швеллер 100×50×3×7	100	50	3	3	227,3 м.	7850
Швеллер 100×50×5×7	100	50	5	5	140,1 м.	7850
Швеллер 100×50×6×9	100	50	6	6	8,3700 кг.	119,5 м.	7850
Швеллер 100×50×4×10	100	50	4	4	3 5. кг	175,4 м.	7850
Швеллер 100х50х5х12	100	50	5	5	143,5 м.	7850
Швеллер 100×50×7×18	100	50	7	7	9,2100 кг.	108,6 м.	7850
Швеллер 100×60×3×4	100	60	3	3	202,8 м.	7850
Швеллер 100×60×4×6	100	60	4	4	3 6 кг.	155,3 м.	7850
Швеллер 100×60×3×7	100	60	3	3	4,8700 кг.	205,3 м.	7850
Швеллер 100×80×3×4	100	80	3	3	170,4 м.	7850
Швеллер 100×80×4×6	100	80	4	4	129,9 м.	7850
Канал 100×80×3×7	100	80	3	3	5,8100 кг.	172,1 м.	7850
Швеллер 100×80×5×7	100	80	5	5	105,4 м.	7850
Швеллер 100×100×3×5	100	100	3	3	3 6.	147,3 м.	7850
Канал 100×100×6×9	100	100	6	6	13,0800 кг.	76,5 м.	7850
Канал 100×120×8×20	100	120	8	8 1	52,5 м.	7850
Швеллер 100×160×4×6	100	160	4	4 кг	78,6 м.	7850
Швеллер 100х160х4х10	100	160	4	4	12,6100 кг.	79,3 м.	7850
Швеллер 104×20×2×3	104	20	2	2	877,2 м.	7850
Швеллер 106×50×4×6	106	50	4	4	166,7 м.	7850
Швеллер 108×70×6×9	108	70	6	6	10,6300 кг.	94,1 м.	7850
Швеллер 110×26×2,5×3	110	26	2,5	0,5	3,0 кг	332,2 м.	7850
Швеллер 110×26×2,5×6	110	26	2,5	0,6 кг	2 90	337,8 м.	7850
Швеллер 110×50×4×6	110	50	4	4	3 6.	163,1 м.	7850
Швеллер 110×50×5×7	110	50	5	5	132,8 м.	7850
Швеллер 110×50×4×10	110	50	4	4	166,1 м.	7850
Швеллер 110×50×5×12	110	50	5	5
135,9 м.	7850
Швеллер 110×100×4×6	110	100	4	4	107,9 м.	7850
Швеллер 120×25×4×6	120	25	4	4	205,3 м.	7850
Швеллер 120х25х4х10	120	25	4	4	210,1 м.	7850
Швеллер 120×50×4×6	120	50	4	4	3 6 кг.	155,3 м.	7850
Канал 120×50×6×9	120	50	6	6	9,3100 кг.	107,4 м.	7850
Канал 12Э	120	52	4,5	7,8	0,24 кг	97,7 м.	7850
Швеллер 12У	120	52	4,8	7,8	0,400 кг	96,2 м.	7850
Канал 120×60×5×7	120	60	5	5	8,7100 кг.	114,8 м.	7850
Швеллер 120х60х6х9	120	60	6	6	0 10 кг.	97,6 м.	7850
Швеллер 120×60×4×10	120	60	4	4
143,7 м.	7850
Швеллер 120×60×5×12	120	60	5	5	8,5400 кг.	117,1 м.	7850
Швеллер 120×60×6×14	120	60	6	6 кг.	99,5 м.	7850
Швеллер 120×70×5×7	120	70	5	5	105,4 м.	7850
Швеллер 120х80х4х6	120	80	4	4	8,3200 кг.	120,2 м.	7850
Швеллер 120×80×5×7	120	80	5	5	3 10 кг.	97,3 м.	7850
Швеллер 120×80×4×10	120	80	4	4	3 8 кг.	121,7 м.	7850
Канал 120×80×5×12	120	80	5	5	10,1100 кг.	98,9 м.	7850
Швеллер 120×105×8×20	120	105	8	8	3 кг	54,3 м.	7850
Канал 130×135×8×20	130	135	8	8 2208123 кг	43,8 м.	7850
Швеллер 14Л	140	32	3,2	5,6	5,9400 кг.	168,4 м.	7850
Швеллер 140×40×2,5×3	140	40	2,5	2,5 кг	4 90	241 м.	7850
Швеллер 140×40×3×5	140	40	3	3	203,7 м.	7850
Швеллер 140х40х2,5х6	140	40	2,5	2,5	4,1000 кг.	243,9 м.	7850
Швеллер 14Э	140	58	4,6	8,1	0,15 кг	82,3 м.	7850
Швеллер 14П	140	58	4,9	8,1	0,30 кг	81,3 м.	7850
Швеллер 14С	140	58	6	9,5	14,5300 кг.	68,8 м. 140х60х6х9	89,3 м.	7850
Швеллер 140×60×4×10	140	60	4	4	131,8 м.	7850
Швеллер 140×60×5×12	140	60	5	5	9,3200 кг.	107,3 ​​м.	7850
Швеллер 140×70×5×12	140	70	5	5 кг.	98,9 м.	7850
Швеллер 140×80×4×6	140	80	4	4	8.	111,7 м.	7850
Швеллер 140×80×5×7	140	80	5	5	0 кг.	90,4 м.	7850
Швеллер 140×80×4×10	140	80	4	4	113,1 м.	7850
Канал 140×80×5×12	140	80	5	5 кг.	91,8 м.	7850
Швеллер 145×65×3×5	145	65	3	3	161,3 м.	7850
Швеллер 145×75×5×12	145	75	5	5 кг	93,5 м. 148х25х4х6	173,9 м.	7850
Швеллер 16Л	160	35	3,4	5,3
кг	140,8 м. 160х40х2х3	274 м.	7850
Швеллер 160×40×3×5	160	40	3	3	5 кг.	185,9 м.	7850
Швеллер 160×40×3×7	160	40	3	3	187,3 м.	7850
Швеллер 160×40×5×7	160	40	5	5
114,8 м.	7850
Канал 160х50х6х9	160	50	6	6	11.2000 кг.	89,3 м.	7850
Швеллер 160×50×4×10	160	50	4	4	131,6 м.	7850
Швеллер 160×50×5×12	160	50	5	5
107,3 ​​м.	7850
Канал 160×60×2,5×4	160	60	2,5	2,5	5,3100 кг.	188,3 м.	7850
Швеллер 160×60×3×5	160	60	3	3	158,2 м.	7850
Швеллер 160х60х4х6	160	60	4	4	120,2 м.	7850
Канал 160х60х5х7	160	60	5	5	10,2800 кг.	97,3 м.	7850
Швеллер 160х60х6х9	160	60	6	6	82,4 м.	7850
Швеллер 160×60×4×10	160	60	4	4	3 8 кг.	121,7 м.	7850
Канал 160×60×6×14	160	60	6	6	11,9300 кг.	83,8 м.	7850
Канал 16Э	160	64	4,7	8,4	14,0113 кг	71,4 м.	7850
Швеллер 16У	160	64	5	8,4	14.2000 кг.	70,4 м.	7850
Канал 16Са	160	65	8,5	10	19,7400 кг.	50,7 м.	7850
Швеллер 16аП	160	68	5	9	15.3000 кг	65,4 м.	7850
Швеллер 160×70×4×6	160	70	4	4	8.	111,7 м.	7850
Канал 160×75×8×20	160	75	8	8	17,1700 кг.	58,2 м.	7850
Швеллер 160×80×2,5×3	160	80	2,5	0,5	6,5 кг	163,7 м.	7850
Швеллер 160×80×3×5	160	80	3	3	137,7 м.	7850
Канал 160×80×4×6	160	80	4	4	9,5800 кг.	104,4 м.	7850
Швеллер 160×80×5×7	160	80	5	5	1 1 кг.	84,4 м.	7850
Швеллер 160×80×4×10	160	80	4	4	3 9 кг.	105,6 м.	7850
Швеллер 160×80×5×12	160	80	5	5	11,6800 кг.	85,6 м.	7850
Швеллер 160×100×3×5	160	100	3	3	3 8.	120,8 м.	7850
Швеллер 160×120×5×7	160	120	5	5	66,7 м.	7850
Канал 160×120×6×9	160	120	6	6	17,7900 кг.	56,2 м.	7850
Швеллер 160×120×6×14	160	120	6	6	56,9 м.	7850
Швеллер 160×160×6×14	160	160	6	6	46,8 м.	7850
Швеллер 170х70х5х7	170	70	5	5	11,4500 кг.	87,3 м.	7850
Швеллер 170×70×6×9	170	70	6	6	3 0 13 кг.	73,8 м.	7850
Швеллер 170×70×5×12	170	70	5	5 кг.	88,6 м.	7850
Швеллер 170×70×6×14	170	70	6	6	13,3500 кг.	74,9 м.	7850
Швеллер 18Л	180	40	3,6	5,6	8,4	кг.	117,8 м.	7850
Швеллер 180×40×3×5	180	40	3	3	170,9 м.	7850
Швеллер 180х40х4х6	180	40	4	4	7,7000 кг.	129,9 м.	7850
Швеллер 180×50×4×6	180	50	4	4	120,2 м.	7850
Швеллер 180×50×4×10	180	50	4	4	121,7 м.	7850
Швеллер 18С	180	68	7	10,5	20. 2000 кг.	49,5 м.	7850
Швеллер 18Э	180	70	4,8	8,7	0,0113 кг	62,5 м.	7850
Швеллер 18У	180	70	5,1	8,7	0,30 кг	61,3 м.	7850
Швеллер 18Са	180	70	9	10,5	23.00000 кг.	43,5 м. 180х70х6х9	71,3 м.	7850
Канал 180×70×6×14	180	70	6	6 кг	72,4 м.	7850
Швеллер 18аП	180	74	5,1	9,3	3 017 кг.	57,5 ​​м.	7850
Швеллер 18аУ	180	74	5.1	9.3	0 17.	57,5 ​​м.	7850
Швеллер 180×80×4×6	180	80	4	4	3 10 кг.	97,9 м. 180х80х6х9	66,8 м.	7850
Швеллер 180×80×4×10	180	80	4	4 кг.	99 м.	7850
Канал 180×80×5×12	180	80	5	5	12,4600 кг.	80,3 м.	7850
Швеллер 18Сб	180	100	8	10,5	37,4 м. 180х100х5х7	70,4 м.	7850
Канал 180×100×6×9	180	100	6	6	16,8400 кг.	59,4 м.	7850
Швеллер 180×100×5×12	180	100	5	5	71,3 м.	7850
Швеллер 180×130×8×20	180	130	8	8 250313 кг	39,5 м.	7850
Канал 185×100×3×5	185	100	3	3	8,7900 кг.	113,8 м.	7850
Швеллер 20Л	200	45	3,8	6	10,1200 кг	98,8 м.	7850
Швеллер 200×50×3×5	200	50	3	3	147,3 м.	7850
Канал 200×60×4×10	200	60	4	4	9,4700 кг.	105,6 м.	7850
Швеллер 20С	200	73	7	11	22,6300 кг	44,2 м.	7850
Швеллер 20Са	200	75	9	11	25,7700 кг.	38,8 м.	7850
Канал 20У	200	76	5,2	9	18,4000 кг.	54,3 м.	7850
Швеллер 200×80×4×10	200	80	4	4 кг.	93 м.	7850
Швеллер 200×80×5×12	200	80	5	5 кг	75,5 м.	7850
Канал 200×80×6×14	200	80	6	6	15,7000 кг.	63,7 м.	7850
Швеллер 20Сб	200	100	8	11	28,7100 кг	34,8 м.	7850
Швеллер 200×100×3×5	200	100	3	3	109,3 м.	7850
Канал 200×100×6×9	200	100	6	6	17,7900 кг.	56,2 м.	7850
Швеллер 200×100×5×12	200	100	5	5 14.8123 кг	67,5 м.	7850
Канал 200×100×6×14	200	100	6	6 17,5113 кг	56,9 м.	7850
Швеллер 200х160х8х20	200	160	8	8	30,3600 кг.	32,9 м.	7850
Канал 200×180×6×9	200	180	6	6 кг	39,5 м.	7850
Швеллер 205×38×2,5×3	205	38	2,5	0,5	5 90,0	187,3 м.	7850
Швеллер 205×38×2,5×6	205	38	2,5	2,5	5,2900 кг.	189 м.	7850
Швеллер 206×75×6×9	206	75	6	6	63,6 м.	7850
Швеллер 206×75×6×14	206	75	6	6 кг	1 5.113	64,4 м.	7850
Швеллер 210×57×4×6	210	57	4	4	103 м.	7850
Швеллер 210×57×4×10	210	57	4	4	104,2 м.	7850
Швеллер 22Л	220	50	4	6,4	11,8600 кг.	84,3 м.	7850
Швеллер 22У	220	82	5,4	9,5	21.00000 кг	47,6 м.	7850
Швеллер 24Л	240	55	4,2	6,8	0,666 кг	73,2 м.	7850
Швеллер 24С	240	85	9,5	14	34, кг.	28,7 м.	7850
Швеллер 24Э	240	90	5,3	10	23,6900 кг	42,2 м.	7850
Швеллер 24П	240	90	5,6	10	24. 00000 кг.	41,7 м.	7850
Швеллер 24У	240	90	5,6	10	24.0000 кг	41,7 м.	7850
Швеллер 250х25х3х7	250	25	3	3	5,7 кг	173,9 м.	7850
Швеллер 250х35х3х5	250	35	3	3	137,7 м.	7850
Швеллер 250х60х4х6	250	60	4	4	0 1 кг.	89,7 м.	7850
Швеллер 250х60х5х7	250	60	5	5	0 13 кг.	72,4 м.	7850
Швеллер 250х60х6х9	250	60	6	6	61,1 м.	7850
Швеллер 250×60×4×10	250	60	4	4 кг.	90,6 м.	7850
Швеллер 250×60×5×12	250	60	5	5 кг	3 1 3.	73,3 м.	7850
Швеллер 250×60×6×14	250	60	6	6 кг	61,8 м.	7850
Канал 250×90×8×20	250	90	8	8	24,7100 кг.	40,5 м.	7850
Швеллер 250×125×6×9	250	125	6	6 кг	44,4 м.	7850
Канал 250×125×6×14	250	125	6	6 22.313 кг	44,8 м.	7850
Швеллер 27Л	270	60	4,5	7,3	16,3000 кг.	61,3 м.	7850
Швеллер 27Э	270	95	5,8	10,5	27. 37 кг.	36,5 м.	7850
Швеллер 27У	270	95	6	10,5	27,70000 кг	36,1 м.	7850
Канал 27П	270	95	6	10,5	27,7000 кг.	36,1 м.	7850
Канал 270×100×7×10	270	100	7	7 24.0113 кг	41 м.	7850
Канал 270×100×7×18	270	100	7	7 24.01143 кг	41,6 м.	7850
Канал 280×60×3,9×6	280	60	3,9	3,9	11,8000 кг.	84,7 м.	7850
Швеллер 280×60×3,9×10	280	60	3,9	3,9 кг	4 9	84,1 м.	7850
Швеллер 280×60×6×14	280	60	6	6 кг	7.	56,9 м.	7850
Канал 280×140×5×7	280	140	5	5	21,2700 кг.	47 м.	7850
Швеллер 30Л	300	65	4,8	7,8	19,07 кг	52,4 м.	7850
Швеллер 300×80×6×9	300	80	6	6	20 кг.	48,5 м.	7850
Швеллер 30С	300	85	7,5	13,5	34,4400 кг.	29 м.	7850
Швеллер 30Са	300	87	9,5	13,5	39 кг.	25,5 м.	7850
Канал 30П	300	100	6,5	11	0,80 кг	31,4 м.	7850
Канал 300×100×8×12	300	100	8	8	29,5300 кг.	33,9 м.	7850
Швеллер 310×100×6×14	310	100	6	6	22.113 кг	43,9 м.	7850
Швеллер 33У	330	105	7	11,7	0,50 кг	27,4 м.	7850
Швеллер 36У	360	110	7,5	12,6	41,9000 кг.	23,9 м.	7850
Швеллер 36П	360	110	7,5	12,6	0 41 кг.	23,9 м.	7850
Швеллер 380х65х6х9	380	65	6	6	3 22 кг.	43,5 м.	7850
Швеллер 400х95×8×12	400	95	8	8	35,1800 кг.	28,4 м.	7850
Швеллер 40Э	400	115	7,9	13,5
