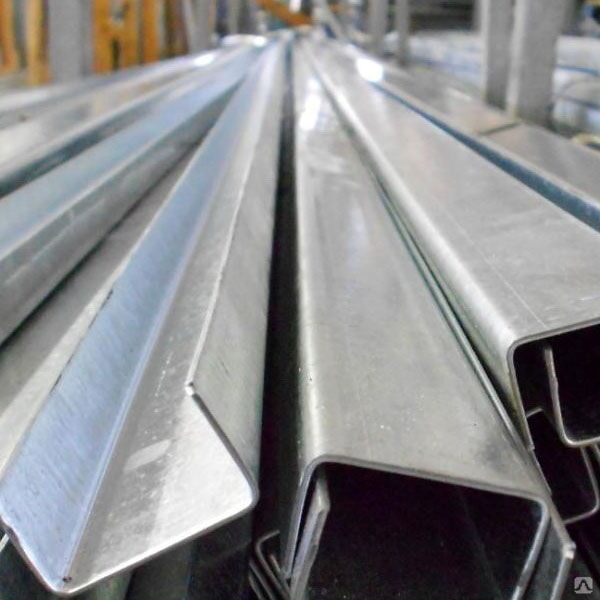

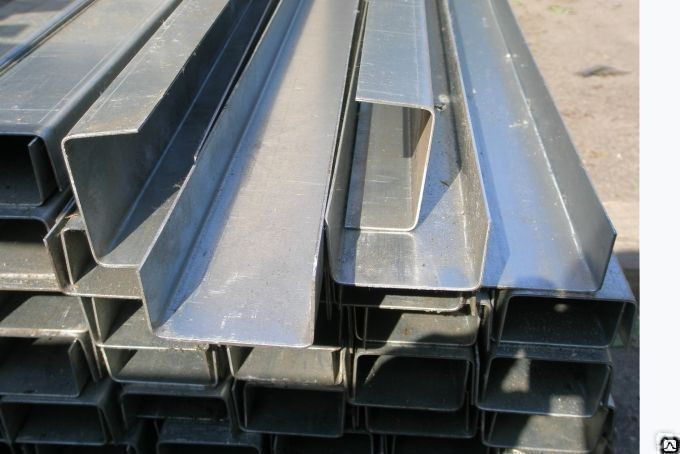

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ (ГОСТ 8281-80)

Изготовляемый на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества.

Точность прокатки:

высокая точность-А;
повышенная точность-Б;
обычная точность-В.

Требования высокой и повышенной точности профилирования швеллера гнутого неравнополочного соответствуют высшей категории качества.

Форма швеллера:

У – с уклоном внутренних граней полок;

П – с параллельными гранями полок;
Э – экономичные с параллельными гранями полок;
Л – легкой серии с параллельными гранями полок;
С – специальные.

Масса и размер швеллера гнутого неравнополочного

Размеры, мм
Размеры, мм		b	t
Серия У
5У	50	32	4,4	7,0	4,84
6,5У	65	36	4,4	7,2	5,90
8У	80	40	4,5	7,4	7,05
10У	100	46	4,5	7,6	8,59
12У	120	52	4,8	7,8	10,40
14У	140	58	4,9	8,1	12,3
16У	160	64	5,0	8,4	14,2
16аУ	160	68	5,0	9,0	15,30
18У	180	70	5,1	8,7	16,3
18аУ	180	74	5,1	9,3	17,4
20У	200	76	5,2	9,0	18,40
22У	220	82	5,4	9,5	21,0
24У	240	90	5,6	10,0	24,0
27У	270	95	6,0	10,5	27,7
30У	300	100	6,5	11,0	31,80
33У	330	105	7,0	11,7	36,5
36У	360	110	7,5	12,6	41,9
40У	400	115	8,0	13,5	48,3
Серия П
5П	50	32	4,4	7,0	4,84
6,5П	65	36	4,4	7,2	5,90
8П	80	40	4,5	7,4	7,05
10П	100	46	4,5	7,6	8,59
12П	120	52	4,8	7,8	10,40
14П	140	58	4,9	8,1	12,30
16П	160	64	5,0	8,4	14,20
16аП	160	68	5,0	9,0	15,30
18П	180	70	5,1	8,7	16,30
18аП	180	74	5,1	9,3	17,40
20П	200	76	5,2	9,0	18,40
22П	220	82	5,4	9,5	21,00
24П	240	90	5,6	10,0	24,00
27П	270	95	6,0	10,5	27,70
30П	300	100	6,5	11,0	31,80
33П	330	105	7,0	11,7	36,50
36П	360	110	7,5	12,6	41,90
40П	400	115	8,0	13,5	48,30

Предельные отклонения по массе не должны превышать ± 4,5% для партии и ± 6% для отдельного швеллера гнутого неравнополочного.

Отклонение от массы – это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц.

Разновидности длины швеллера гнутого:

мерной длины;
мерной длины с немерной в количестве не более 5% массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 5% массы партии;
немерной длины;
ограниченной длины в пределах немерной.
