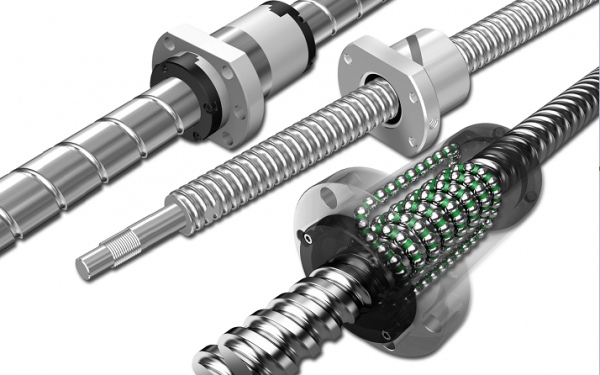

Винт и гайку делают с жесткими допусками. Шариковая гайка часто превосходит в размерах гайку трапециевидного винта. ШВП характерна малым трением, что положительным образом влияет на ее износостойкость.

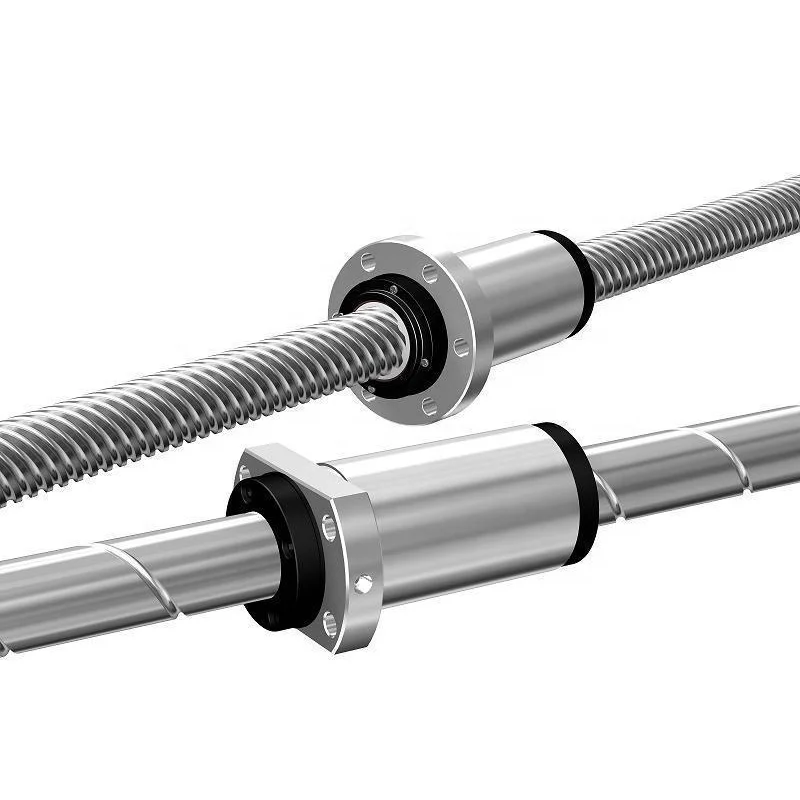

Виды и работа шарико-винтовых пар

Существует несколько классификаций ШВП. В первую очередь акцент делается на наличие зазора или натяга. шарико-винтовые пары с зазором используются в приводах дверей, вентилей, в подъемниках и станках для обработки дерева – там, где перемещение осуществляется с малым сопротивлением. Согласно ISO 3408 соответствуют классу точности Т1, Т3 и Т5 (8–12 мкм).

ШВП с натягом требуются для высокоточного оборудования – робототехники, станков ЧПУ, КИП, там, где нужна точность позиционирования и перемещения.

По способу изготовления выделяют такие виды шарико-винтовых передач:

• Катанные – изготавливаются методом холодной прокатки;

• Шлифованные – проходят процедуру шлифовки, состоящую из нескольких этапов;

• Прецизионная накатка – комбинирует оба указанных выше вида изготовления.

На какие классы делятся ШВП

1. ШВП делятся на несколько классов точности, исходя из их вида. Так, прецизионные ШВП соответствуют классу от C0 по C5. Детальные значения и требования приводятся в каталогах и стандартах (том же JIS B 1192 – 1997). К требуемой точности винт приводится посредством шлифовки.

К другим преимуществам прецизионной шарико-винтовой передачи относят меньший шум, которые они издают при трении. Сама смазка легче удерживается, а потому техническое обслуживание агрегата с прецизионной ШВП можно проводить реже.

Отметим, что прецизионные изделия прекрасно работают на высоких скоростях, поскольку контур обращения обладает повышенной прочностью.

2. Шарико-винтовые пары стандартного класса точности соответствует классам от С7 до С10. К их конструкции снижены требования, уже допустима неточность длины хода на отрезке 300 мм. Часто используются в самодельных станках, соответствуя классу С7. Изготавливаются методом накатки.

Расчет шарико-винтовых передач

Для расчета ШВП важно определить внутренний диаметр резьбы винта d1:

Для этого исследуется зависимость размеров механизма в зоне контакта шариков от величины допускаемых контактных напряжений и числа циклов нагружения.

Диаметр винта подбирается исходя из условий устойчивости винта.

Внутренний диаметр резьбы винта d1 определяется по формуле:

Как определить шаг ШВП?

Если на винте есть гайка, то определение шага ШВП происходит следующим образом: к гайке ставят штангель, ее проворачивают на один оборот, пока отъедет от штангеля. Далее выдвигают глубиномер штангеля.

Схема ШВП

Наиболее популярен готический профиль – 2 грани профиля выступают арками с центром, смещенным относительно центра шарика. Такая структура обеспечивает нужный угол контакта и минимальные теплопотери.

Обработка посадочных мест винтов проводится в точности с эскизами предприятия или заказчика. Гайки изготавливают с двумя типами перепускных каналов, движение шариков в них осуществляется при помощи вкладышей.

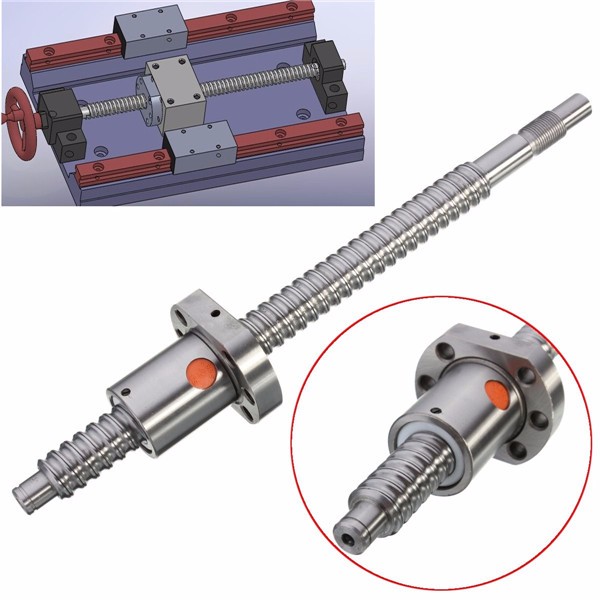

Сборка и установка ШВП

Чтобы не допустить выпадения шариков из гайки, стоит держать на месте предохранительную вставку из пластмассы.

1 шаг: аккуратно удаляется фиксирующая стяжка, основной акцент делается на том, чтобы из гайки не выпала предохранительная вставка из пластмассы

2 шаг: придерживая гайку, состыкуйте конец предохранительной вставки и винта

3 шаг: гайка накручивается на винт, при этом его ход по канавкам винта нужно корректировать. Предохранительную вставку держите состыкованной с обработанным концом винта.

4 шаг: отсоединяйте предохранительную вставку после полной закрутки гайки на винт.

Алгоритм установки:

1. Подбирается гайка под посадочные отверстия, которые есть в станке;

2. Выясняется, сколько витков содержит винт.

3. Примерно измеряется шаг. Подойдет дюймовая линейка;

4. Измеряется условный и наружный диаметр.

5. Подбирается винт по наиболее близкому шагу.

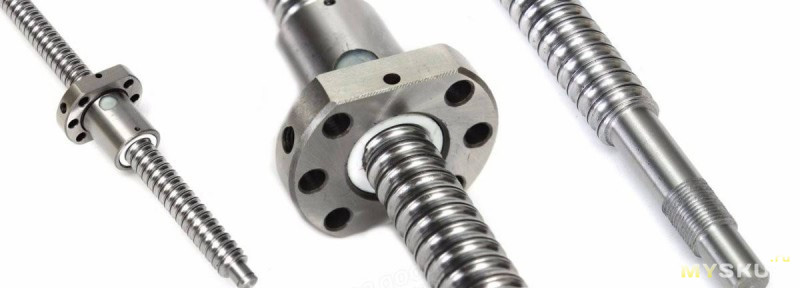

Где купить Шарико-винтовые пары?

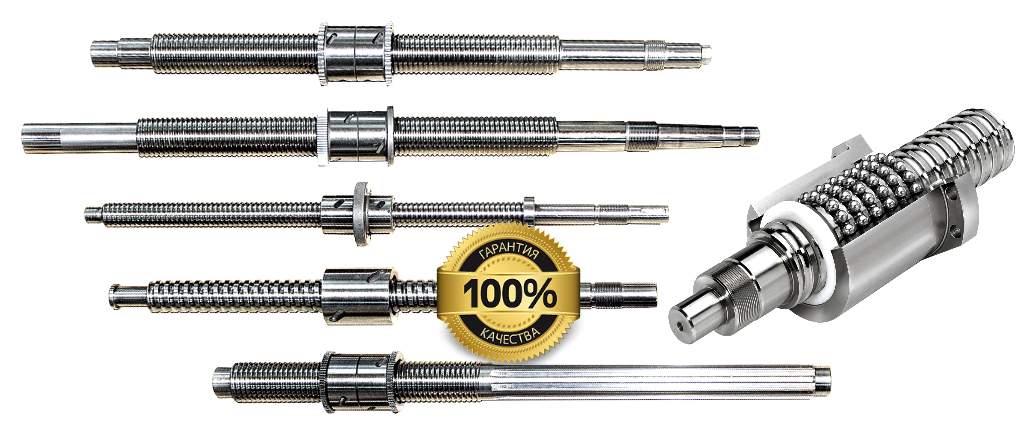

Шарико-винтовые передачи по чертежам вы можете заказать в нашем интернет магазине vsedetali.ru со следующими параметрами:

• Диаметр: от 6 до 120 мм

• Длина: от 100 до 9 000 мм

• Точность: С3, С5, С7

Чем смазывать Шарико-Винтовые Передачи?

Для смазывания шарико-винтовых передач подходят чистые смазки, не содержащие графита, дисульфида молибдена и других твердых составляющих. Важно также наличие противоизносных и противозадирных присадок.
