ПС-7 – панель сигнальная, светосигнализатор // Синтез-электро

Паспорт ПС-7 Паспорт ПС-7.1

Наши сертификаты

Панель сигнальная изготавливается по ТУ BY 190615254.001-2010.

Для установки прибора в панели вырубить окно размером 124×89 мм.

Панель сигнальная ПС-7 предназначена для индикации аварийных и других сигналов в технологическом оборудовании. Индикация обеспечивается путём формирования световых и звуковых сигналов после фиксирования входного воздействия и после его окончания, а также замыканием контактов выходного реле, которые замыкаются также при нарушении питания и внутренних отказах. Панель имеет семь независимых каналов индикации, встроенный звуковой излучатель и один выходной релейный сигнал типа «сухой контакт».

Панель сигнальная обеспечивает сохранение информации о зафиксированных сигналах при отключении питания и возобновляет их индикацию после восстановления питания. Последний из зафиксированных сигналов отображается мигающим световым сигналом. Фиксация входного воздействия производится с выдержкой времени в пределах 0,03–30 секунд. Выдержка времени устанавливается для каждого канала индивидуально при изготовлении или после установки. Также устанавливается время звукового сигнала и время удержания выходных контактов в замкнутом состоянии в пределах от 0,5 секунды до непрерывного. Сброс индикации производится оператором, путём нажатия кнопки «Сброс». Исправная работа панели отображается свечением зелёного индикатора «Питание», который гаснет как при нарушении питания, так и при внутренних отказах.

Входные сигналы могут подаваться от цепей релейной защиты и автоматики. Сечение проводников, присоединяемых к панели, не должно превышать 4 мм².

Основные технические данные
Конструктивное исполнение щитовой блок
Напряжение питания * =230, ~230 В *
Допустимые отклонения напряжения питания −15. ..+10 %
Потребляемая мощность в дежурном режиме, не более 1,5 Вт
Потребляемая мощность в режиме «авария», не более 5 Вт
Порог срабатывания входов **
100–150 В **
Частота входного сигнала, не более 150 Гц
Входное сопротивление 90–110 кОм
Коммутируемый ток релейного выхода при ~220 В, 50 Гц 3 А
Степень защиты по ГОСТ 14254-96 IP20
Класс защиты от поражения электрическим током по ГОСТ 12. 2.007.0-75 I
Габаритные размеры H×L×B 100×135×35 мм
Масса, не более 0,6 кг

 * По заказу изготавливаются приборы с напряжением питания от 12 В.
** По заказу изготавливаются приборы с порогом срабатывания входов от 12 В.

Условия эксплуатации:

  • установка в закрытых помещениях;
  • рабочий диапазон температуры окружающего воздуха от −5 до +40°С;
  • относительная влажность воздуха не более 80% при температуре +20°С;
  • высота установки над уровнем моря — не более 1000 м;
  • окружающая среда — атмосфера типа II ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Таблица заказов

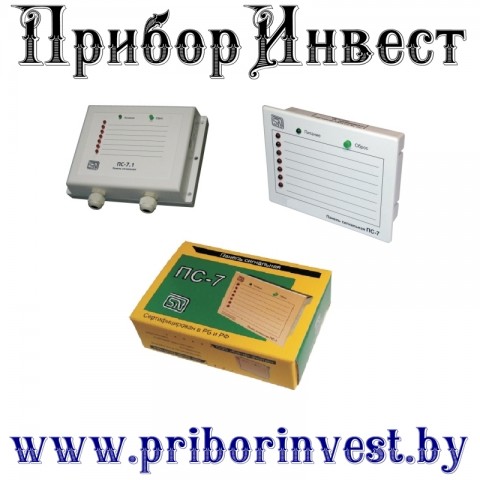

ПС-7щитовое исполнение
ПС-7.1настенное исполнение
XXВнапряжение питания: 12–230 В (AC/DC)
(AC)      переменный ток
(DC)      постоянный ток
XXВпорог срабатывания входов: 12–230 В (AC/DC)
(AC)      переменный ток
(DC)      постоянный ток
ПС-7.1- 230В (DC)- 48В (AC) пример заказа

-7 –

, 220
, 5
, 35
, 100
, 135
, 0. 6

Панель сигнальная изготавливается по ТУ BY 190615254.001-2010.

Для установки прибора в панели вырубить окно размером 124×89 мм.

Панель сигнальная ПС-7 предназначена для индикации аварийных и других сигналов в технологическом оборудовании. Индикация обеспечивается путём формирования световых и звуковых сигналов после фиксирования входного воздействия и после его окончания, а также замыканием контактов выходного реле, которые замыкаются также при нарушении питания и внутренних отказах. Панель имеет семь независимых каналов индикации, встроенный звуковой излучатель и один выходной релейный сигнал типа «сухой контакт».

Панель сигнальная обеспечивает сохранение информации о зафиксированных сигналах при отключении питания и возобновляет их индикацию после восстановления питания. Последний из зафиксированных сигналов отображается мигающим световым сигналом. Фиксация входного воздействия производится с выдержкой времени в пределах 0,03–30 секунд. Выдержка времени устанавливается для каждого канала индивидуально при изготовлении или после установки. Также устанавливается время звукового сигнала и время удержания выходных контактов в замкнутом состоянии в пределах от 0,5 секунды до непрерывного. Сброс индикации производится оператором, путём нажатия кнопки «Сброс». Исправная работа панели отображается свечением зелёного индикатора «Питание», который гаснет как при нарушении питания, так и при внутренних отказах.

Входные сигналы могут подаваться от цепей релейной защиты и автоматики. Сечение проводников, присоединяемых к панели, не должно превышать 4 мм².

Основные технические данные
Конструктивное исполнение щитовой блок
Напряжение питания * =220, ~220 В *
Допустимые отклонения напряжения питания −15.
..+10 %
Потребляемая мощность, не более 5 Вт
Порог срабатывания входов ** 100–150 В **
Частота входного сигнала, не более 150 Гц
Входное сопротивление 90–110 кОм
Коммутируемый ток релейного выхода при ~220 В, 50 Гц 3 А
Степень защиты по ГОСТ 14254-96–  со стороны фасада
IP00
IP21
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 I
Габаритные размеры H×L×B 100×135×35 мм
Масса, не более 0,6 кг

 * По заказу изготавливаются приборы с напряжением питания 24 В.
** По заказу изготавливаются приборы с порогом срабатывания входов 15 В.

Условия эксплуатации:

  • установка в закрытых помещениях;
  • рабочий диапазон температуры окружающего воздуха от −5 до +40°С;
  • относительная влажность воздуха не более 80% при температуре +20°С;
  • высота установки над уровнем моря — не более 1000 м;
  • окружающая среда — атмосфера типа II ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

    PS7 VLA Наружное освещение | Транспортировка

    Экономия энергии до 90 %, более длительный срок службы, меньшее техническое обслуживание и затраты по сравнению с лампами накаливания, соответствующие различным географическим и правительственным требованиям.

    Особенности и преимущества

    • Заменяет лампы накаливания в сигналах контроля пешеходов
    • Цвета: портлендский оранжевый и лунный белый
    • Доступны модели со светодиодами и знакомые конструкции с лампами накаливания
    • До 90 % эффективнее ламп накаливания
    • OEM или модифицированный вариант
    • Линза и корпус с УФ-стабилизацией
    • Конструкции, совместимые с ITE и/или Caltrans
    • Соответствует строгим стандартам сертификации и испытаний

    Где купить

    СПЕЦИФИКАЦИЯ

    Технические характеристики

    Семейные модули/конфигурации

    16 x 18 дюймов — наложение обратного отсчета

    Предложения по напряжению

    120 ACV

    Сертификаты

    ETL

    Рабочая температура

    от -40 до 74 °C

    Гарантия

    5 лет ограниченной гарантии

    Технические характеристики

    Семейные модули/конфигурации 16 x 18 дюймов — наложение обратного отсчета
    Предложение по напряжению 120 ACV
    Сертификаты ЭТЛ
    Рабочая температура от -40 до 74 °C
    Гарантия 5 лет ограниченной гарантии

    Документы на продукцию

    Спецификации

    GTx City PS7 CFF1 VLA Светодиодные сигналы для пешеходов Спецификация | ТРАФ289

    398 KB

    2021-02-19

    GTx City PS7 CFF1 VLA -037 Серия светодиодных сигналов для пешеходов Спецификация | TRAF2301

    415 KB

    2021-10-05

    GTx City PS7 CFC1 VLA Светодиодные сигналы для пешеходов Спецификация | TRAF317

    408 КБ

    13. 08.2021

    Руководства по установке

    Руководство по чистке и обслуживанию светофоров | TRAF330

    127 КБ

    18.02.2021

    Гарантии

    Гарантия на модули дорожных светодиодных вывесок | TRAF273

    173 KB

    2020-01-01

    Clear Choice

    Светодиодные лампы на 90 % эффективнее устаревших ламп накаливания, что снижает затраты на электроэнергию. Они также обеспечивают срок службы до 50 000 часов по сравнению с 5 000 часов для ламп накаливания, что значительно снижает трудозатраты. Когда сигналы находятся на железнодорожных станциях, в туннелях, на высоких мостах или рядом с высоковольтными линиями электропередач, они представляют серьезную опасность для сотрудников. Чем меньше времени тратится на устранение неполадок или замену ламп при таких настройках, тем лучше.

    С чего все началось

    Первым коммерческим светодиодным светильником, который мы когда-либо продали, был красный сигнал, и с тех пор мы постоянно улучшаем наши сигналы. Нашим наследием являются светодиодные сигналы, разработанные, чтобы выдержать испытание временем в самых сложных условиях. Когда вы покупаете сигнал Current, вы покупаете самые надежные продукты в отрасли, на которые вы можете рассчитывать из года в год.

    Создан для сложных условий эксплуатации

    Сигналы имеют решающее значение для безопасности и зависят от экстремальных погодных условий, высокого уровня вибрации, физических воздействий и всего, что между ними. Когда вы покупаете у Current, вы покупаете сигнал, который был построен, протестирован и повторно протестирован, чтобы гарантировать, что он будет гореть год за годом. Не оставляйте свой сигнал кому угодно — покупайте у бренда, которому вы можете доверять.

    Где купить

    Связаться с нами

    Элемент управления сигналом Устройство | Модули ввода/вывода | Системные модули | Контроллеры и панели управления | Модули ввода/вывода

    • Обзор
    • Технические характеристики
    • Ресурсы
    • Артикул

    Обзор

    Элементы управления сигналами представляют собой интерфейс между аналоговыми цепями панели управления пожарной сигнализацией (FACP) серии 600 и панелью управления пожарной сигнализацией серии ILI95-E3® и функциями здания. Устройства элемента управления сигналом подключаются к панели через цепь SLC. Устройства элемента управления сигналом предоставляют средства для удаленного обнаружения полностью контролируемой цепи для работы сигнальных устройств, таких как сирены и стробоскопы. Для оповещения и обратной связи на панели Gamewell-FCI® предлагает дисплей управления сигналом (SCD). SCD доступен только с FACP IdentiFlex™ 632 и IF650.

    Устройства элемента управления сигналами способны переключать 24 В постоянного тока. При использовании в качестве удаленной сигнальной цепи устройства управления сигналами обеспечивают весь необходимый контроль цепи и сообщения о неисправностях через аналоговую цепь. Они могут монтироваться на поверхности или заподлицо и иметь встроенный светодиод, который сигнализирует об активации устройства.

    Устройства элемента управления сигналами подключаются к ПЛК ППКП двумя проводами. В режиме ожидания устройства элементов управления сигналами контролируют свои внутренние схемы на предмет состояния самих устройств и контролируют внешние схемы управления на наличие неисправностей. В случае обнаружения неисправности они сообщат о проблеме в FACP. Когда на ППКП поступает сообщение о событии, требующем срабатывания устройства элемента управления сигналами, ПКП связывается по аналоговой цепи с устройством, и цепь сигнализации срабатывает. Встроенный светодиод также загорается для индикации на устройстве. 9

  • Управление питанием постоянного тока Включает винтовые клеммы для подключения полевой проводки
  • Опоры Выход 24 В, 2 А
Сертификаты:

  • Перечислено UL: S521
  • Одобрено FM
  • FDNY: Одобрено
  • CSFM : 7300-1703:0135
  • Сертификация ISO 9001

Технические характеристики

Прочее

  • Максимальная рабочая влажность
    • 85 Процент
  • Максимальное рабочее напряжение
    • 21 В постоянного тока от адресно-аналогового модуля TBP
  • Конечное сопротивление линии
    • 3,9 кОм ТВР
  • Ток тревоги
    • 1,7 мА

Другие

  • Максимальная рабочая влажность : 85%
  • Максимальное рабочее напряжение : 21 В постоянного тока от адресно-аналогового модуля TBP
  • Конечное сопротивление линии : 3,9 кОм TBP
  • Ток тревоги : 1,7 мА
