Сигнальные трансформаторы
Сигнальные однофазные трансформаторы (табл. 1) с естественным охлаждением применяют для электропитания ламп светофоров. Эти трансформаторы подключаются к питающей сети частотой 50 Гц.
Таблица 1. Основные параметры сигнальных трансформаторов
Параметр |
Тип трансформатора |
|||
СТ-4 |
CT-5 |
ст-s |
СОБС-2 |
|
Мощность, В-А Номинальное напряжение обмоток, В: |
16 |
25 |
40 |
40 |
первичной
|
110, 195, 220 |
110, 185, 220 |
110/220 |
110/220 |
при номинальной нагрузке |
13,9 |
14,6 |
14,6 |
14,6 |
при холостом ходе
|
15,3 |
16 |
16 |
16 |
первичной |
0,11 |
0,16 |
0,192/-* |
0,182/0,364* |
вторичных |
1,25 |
2,1 |
2,5 |
2,5 |
Окончание табл. 1
Параметр |
Тип трансформатора |
||
СОБС-ЗАУЗ |
СОБС-2АУЗ |
СКТ-1 |
|
Мощность, В-А Номинальное напряжение обмоток, В:
|
|
135 |
12 |
ПО |
110/220 |
110/220 |
|
при номинальной нагрузке |
82,6 |
38 |
165 |
при холостом ходу
|
90 |
40,6 |
173 |
первичной |
0,455 |
0,7/1,4* |
-/0,053* |
вторичных |
0,52 |
2,8 |
0,055 |
Ток первичной обмотки на холостом ходу, А, не более |
0,035 |
-/0,04* |
-/0,025* |
Размеры, мм |
94X81X135 |
148X124X144 |
90X61X68 |
Масса, кг |
3,05 |
7 |
1. 1 |
Включены последовательно.
В табл. 1 также включен трансформатор СКТ-1 для питания контрольной цепи двухпроводной схемы управления стрелочным электроприводом (используется в пусковых стрелочных блоках ПС-110 и ПС-220). Данные в числителе — для напряжения 110 В, в знаменателе — для 220 В.
131
Рис. 2. Схемы обмоток сигнальных трансформаторов
Обозначение сигнальных трансформаторов расшифровывается так: первая буква С — сигнальный, Т — трансформатор, О — однофазный, Б — броневой, последняя буква С — сухой; первая цифра — порядковый номер типа, А — видоизменение, У — климатическое исполнение, 3 — категория размещения.
Подключение сигнальных трансформаторов к питающей сети выполняется в соответствии с табл. 2
Таблица 2. Зажимы подключения трансформаторов к питающей сети
Трансформатор |
Напряжение питающей сети, в |
Первичная обмотка |
|
Входные
|
Перемычка между зажимами |
||
СТ-6, СОБС-2 |
220 |
1-4 |
2-3 |
СОБС-2АУЗ, СКТ-1 |
110 |
1-4 |
|
СОБС-ЗАУЗ |
110 |
1-2 |
— |
220 |
1-5 |
2-3 |
|
СТ-4, СТ-5 |
195 (185)* |
1-4 |
2-3 |
110 |
1-5 |
1-2, 3-4 |
* Без скобок для СТ-4, в скобках — для СТ-5.
Таблица 3. Напряжение на вторичных обмотках трансформаторов СТ-4, СТ-5, СТ-6, СОБС-2 и СОБС-ЗАУЗ
Трансформатор |
Напряжение, в, на выходных зажинах обмотки II |
|||
1-2 |
3-4 |
4-5 |
5-6 |
|
СОБС-2 |
13 |
1 |
1 |
|
СОБС-ЗАУЗ |
— |
2/1,9* |
4/3,8* |
— |
СТ-4 |
— |
— |
— |
___ |
СТ-5 |
— |
— |
— |
— |
СТ-6 |
— |
— |
— |
13/11,8* |
Окончание табл 3
Трансформатор |
Напряжение, В, |
на выходных зажимах обмотки II |
|
6-7 |
7-8 |
8-9 |
|
СОБС-2 |
_ |
||
СОБС-ЗАУЗ |
14/12,9* |
42/38,5* |
28/25,5* |
СТ-4 |
12,5/11,3* |
1,4/1,3* |
1,4/1,3* |
СТ-5 |
13/11,8* |
1,5/1,4* |
1,5/1,4* |
СТ-6 |
— |
1/0,9* |
2/1,8* |
В числителе указаны напряжения на холостой ходу, в знаменателе — при номинальной нагрузке. Допускается отклонение напряжений на вторичных обмотках трансформ,аторов ±5%.
напряжение на вторичных обмотках трансформаторов приведено в табл. 3.
Напряжение на вторичных обмотках трансформатора СОБС-2АУЗ следующее:
Выходные зажимы III—112 III1—III2 IVI—IV2
Напряжение, В 14,83/13,9 14,83/13,9 4,3/4
Продолжение вывода Выходные зажимы IV2—IV3 VI—V2 V2—V3 V3—V4 Напряжение, В 2,3/2,15 2,3/2,15 1,02/0,95 1,02/0,95
Трансформаторы предназначены для работы при температуре окружающей среды ±40 °С.
Сигнальный трансформатор – Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
Схемы включения измерительных трансформаторов напряжения ( а, тока ( б, согласующего сигнального трансформатора ( в и измерительного. [1] |

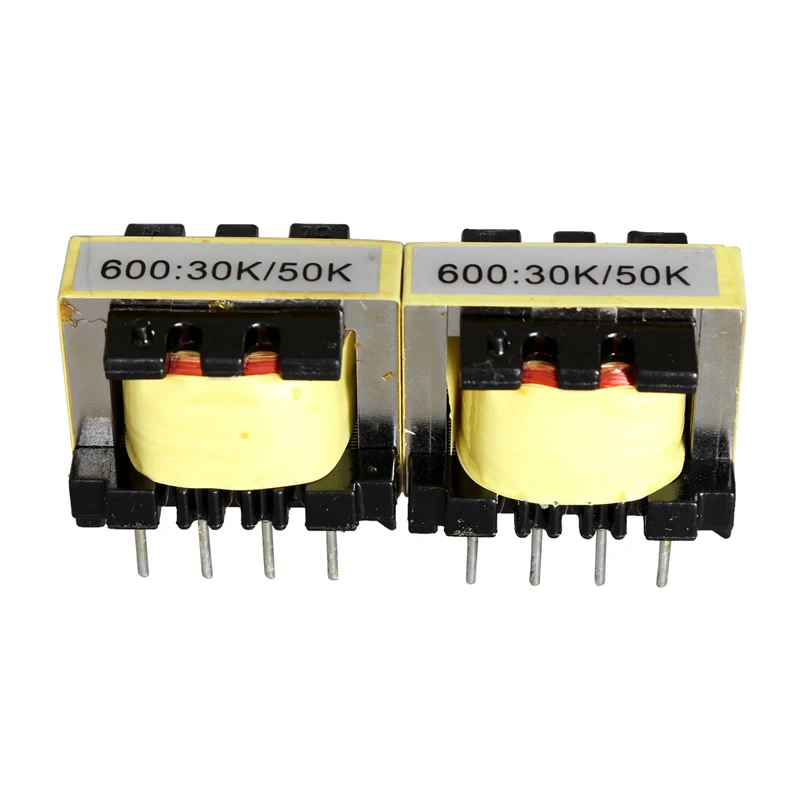

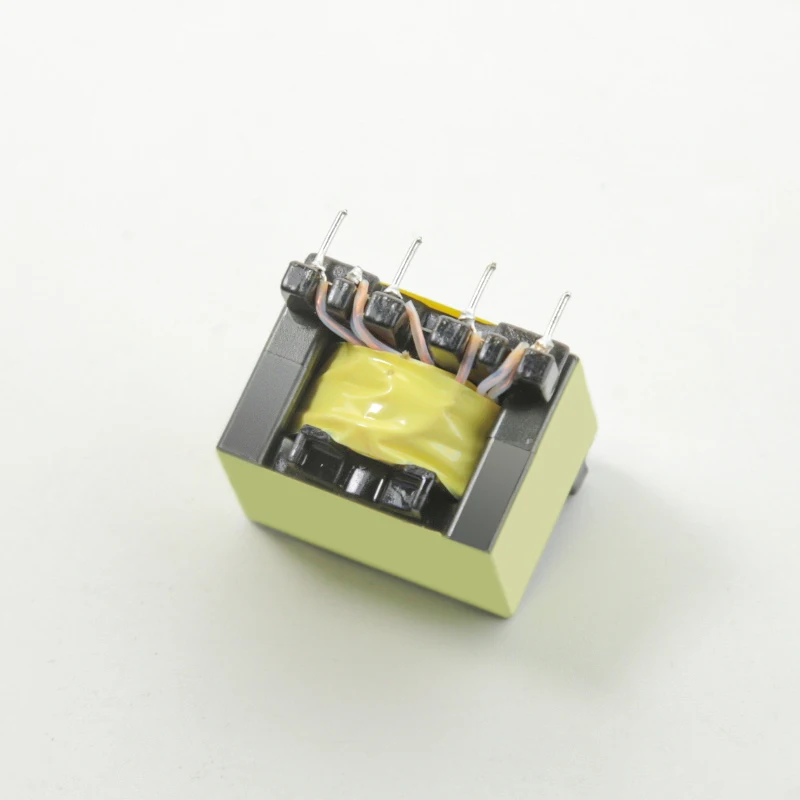

Сигнальные трансформаторы выполняются на малогабаритных и высококачественных магнитопроводах и работают в автоматических устройствах как измерительные или как согласующие трансформаторы. [2]
Сигнальные трансформаторы малых размеров и мощности не нуждаются в изоляции пластин сердечника друг от друга, так как естественная пленка окисла является для них достаточной изоляцией. В сигнальных трансформаторах больших размеров, с напряжением сигнала на виток порядка десятых долей вольта и выше, пластины изолируют друг от друга, покрывая их с одной стороны тонким слоем изолирующего лака. [3]
Трансформаторы с витым, J. [4] |
Сигнальные трансформаторы малой мощности не нуждаются в изоляции пластин сердечника друг от друга; естественная пленка окисла а пластинах является здесь достаточной изоляцией. [5]
Обмотки сигнальных трансформаторов обычно наматывают из медного изолированного провода круглого сечения; прямоугольный провод используют лишь при большом сечении проводника, порядка 5 ммг и выше. [6]
Обмотки сигнальных трансформаторов обычно наматывают из медного изолированного провода круглого сечения; прямоугольный провод используют лишь при большом сечении проводника, порядка 5 мм2 и выше. [7]
Расположение обмоток входных и мощных выходных трансформаторов ламповых усилителей.| Расположение обмоток в двухтактном выходном трансформаторе невысокого качества, работающем в режиме А. [8] |
В сигнальных трансформаторах обычно применяют цилиндрическую конструкцию, более простую в производстве и обладающую меньшей индуктивностью рассеяния. [9]
Размеры и вес низковольтных трансформаторов.| Напряжения сигнальных трансформаторов СОБС. [10] |
СОБС – сигнальный трансформатор, предназначенный для питания ламп светофоров ( 12 б, 15 em и 12 в, 25 вт) в автоблокировке. [11]
Сердечник для сигнального трансформатора выбирают по двум показателям: по конструктивной постоянной нижних частот А, определяющей частотную характеристику трансформатора на нижних частотах и его переходную характеристику в области больших времен, и по конструктивной постоянной индукции D, определяющей амплитуду переменной составляющей индукции в сердечнике на низшей частоте, а следовательно, и вносимые трансформатором нелинейные искажения. [12]
Схема ( а и векторная диаграмма ( б активного формирователя трехфазной симметричной системы напряжений. [13] |
В каких режимах сигнальные трансформаторы работают как вторичные измерительные трансформаторы напряжения и тока. [14]
Размеры сердечника для сигнального трансформатора выбирают, исходя из двух условий: по конструктивной постоянной нижних частот А, определяемой отношением индуктивности первичной обмотки L к ее омическому сопротивлению г, и по конструктивной постоянной индукции в сердечнике D, определяемой максимально допустимой индукцией в сердечнике Втп на низшей рабочей частоте. [15]
Страницы: 1 2 3 4
