Силовой трансформатор 10 110 кв: Трансформаторы двухобмоточные класса 110 кВ

alexxlab | 08.06.2023 | 0 | Разное

Особенности конструкции масляных трансформаторов класса 110 кВ

Подробности
Категория: Практика
  • масло
  • трансформатор
  • высоковольтное

На напряжение 110 кВ изготовляют трансформаторы мощностью от 2500 до 400 000 кВ-А. В их устройство входят все рассмотренные ранее части. Конструктивные отличия отдельных частей вызваны значительными по сравнению с трансформаторами I—III габаритов токами, электрическими полями, потенциалами, потерями в магнитной системе и обмотках.


Рис. 1. Главная изоляция и основные изоляционные промежутки трехфазного трансформатора класса 110 кВ с выводом нейтрали внизу обмотки


Рис. 2. Трехфазный трехобмоточный трансформатор  ТДТ-16000/110  в собранном виде:
1 — кран, 2 — вентилятор, 3 — бак, 4 — радиатор, 5 — крюк, 6 — переходный фланец с установкой трансформаторов тока, 7 — ввод 110 кВ, 8 — ввод 35 кВ, 9 — бумажно-бакелитовый цилиндр ввода 110 кВ, 10 — привод переключающего устройства ПБВ, 11 — ввод НН (10 кВ), 12 — выхлопная труба, 13 — газовое реле, 14 — расширитель, 15— маслоуказатель, 16 — воздухоосушитель, 17 — переключатель обмотки ВН, 18 — обмотка ВН (110 кВ), 19 — термосифонный фильтр, 20 — каретка, 21 — распределительная коробка, 22 — площадка для установки домкрата, 23 — магистральная коробка

На рис. 1 показана конструкция главной изоляции трехфазного трансформатора класса 110 кВ при выводе линейного отвода с верхней части обмотки, а нейтрали — с нижней. Обмотки НН изолированы от обмоток ВН и стержня двумя электрокартонньь
ми цилиндрами 1 толщиной по 6 мм, от ярма и прессующего кольца 2— угловыми шайбами 3 толщиной по 6 мм, собранными из полос электрокартона толщиной 0,5 мм; для изоляции фаз обмоток ВН установлены электрокартонные барьеры 4 толщиной по 8 мм каждый с электрокартонными рейками между ними; изоляцией обмоток ВН от нижнего ярма служит барьер 6 толщиной 6 мм. Кроме того, концевая изоляция заполняет промежутки между торцами обмоток и ярмами. Для защиты обмоток ВН от перенапряжений предусмотрены емкостные кольца 5.

Стержни магнитной системы стянуты стеклобандажами, ярма  — полубандажами. На рис. 2 показан общий вид трехфазного трехобмоточного трансформатора ТДТ-16000/110 с номинальными напряжениями обмоток ВН—110 кВ; СН— 35 и НН — 10 кВ. Для переключения ответвлений обмоток ВН и СН установлены однофазные переключающие устройства ПБВ барабанного типа.
Для перемещения трансформатора бак 3 снабжен четырьмя каретками 20 с поворотными катками. Бумажно-масляные герметичные вводы ВН установлены на специальных переходных фланцах 6\ во фланцы встроены трансформаторы тока. Нижняя часть вводов ВН закрытая бумажно-бакелитовыми цилиндрами, металлическая часть — экранами, выравнивающими электрическое поле. Система охлаждения Д состоит из прямотрубных радиаторов 4, обдуваемых вентиляторами 2. Напряжение на электродвигатели вентиляторов подается через распределительные коробки 21 (с предохранителями), подключаемые к магистральной проводке, проложенной по стенкам бака. Проводка к внешней электросети подключена через магистральную коробку 23. Все остальные части, установленные на трансформаторе, были рассмотрены ранее и отличаются в основном размерами и массой.

  • Назад
  • Вперёд
  • Вы здесь:
  • org/ListItem”> Главная
  • Оборудование
  • Трансформаторы
  • Практика
  • Электрическая прочность изоляции трансформатора

Еще по теме:

  • Номинальный режим работы и допустимые перегрузки трансформаторов, автотрансформаторов и шунтирующих реакторов с масляной системой охлаждения
  • Причины ухудшения характеристик трансформаторного масла в высоковольтных вводах
  • Обслуживание маслонаполненных вводов трансформаторов, автотрансформаторов и шунтирующих реакторов с масляной системой охлаждения
  • Частичный ремонт высоковольтных вводов
  • Параметры масляных трансформаторов трехобмоточных 110 кВ

Трансформаторы

Трансформатор ТДН 10000 кВА 110/6,6 кВ

Заводская гарантия на электрооборудование

Сертифицированная продукция от дилера

Доставка по всей стране

Качественные услуги и сервис

Трансформатор ТДН 10000 кВА предназначен для электроснабжения потребителей электроэнергии в составе электроустановок и преобразования высокого напряжения трехфазной электросети с 110 кВ до уровня 6. 6 кВ.

Трансформатор ТДН 10000 кВА представляет собой трехфазный силовой двухобмоточный трансформатор масляного типа с естественной циркуляцией масла и принудительной циркуляцией воздуха и с регулированием напряжения без нагрузки (ПБВ) с диапазоном регулирования ±2×2,5% со стороны ВН. Предназначены для работы в электрических сетях собственных нужд электростанций. Применение трансформатора ТДН 10000 кВА позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.

Чтобы купить силовой трансформатор ТДН 10000 кВА с доставкой в кратчайшие сроки Вам необходимо отправить заявку нажав «Запрос цены» для получения персонального коммерческого предложения. Заявка на заказ формируется с учетом согласованных параметров электрооборудования, комплектации и способа доставки.

Как получить скидку?

Технические характеристики

  • Номинальная мощность:

    10000 кВА

  • Напряжение вторичной обмотки НН:

    6. 6 кВ

  • Номинальная частота, Гц:

    50 Гц

  • Потери холостого хода, кВт:

    10

  • Потери короткого замыкания, кВт:

    58

  • Ток холостого хода, %:

    0.004

  • Напряжение короткого замыкания, %:

    10.5

  • Схема и группа соединения обмоток:

    Ун/Д-11

  • Габариты:

    5095 x 3140 x 5100

  • Полная масса, кг:

    28300

  • Масса масла, кг:

    9000

  • Транспортная масса, кг:

    24800

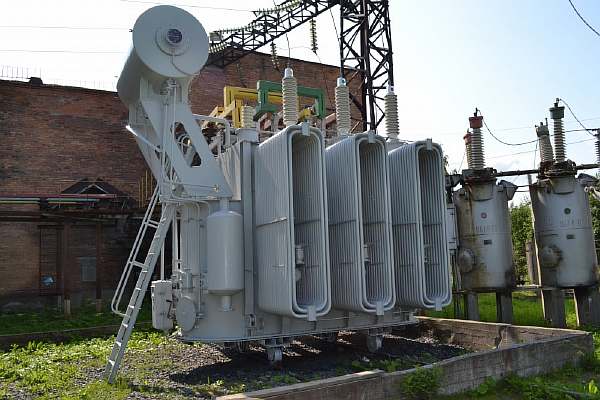

Фотографии ТДН 10000 кВА 110/6,6 кВ

Производители

Предлагаем Трансформатор ТДН 10000 кВА 110/6,6 кВ производства ведущих заводов-изготовителей։

  • ОАО «МЭТЗ им. В. И. Козлова»
  • АО «Кентауский трансформаторный завод»
  • ТОО «УТЗ» Уральский трансформаторный завод
  • ЗАО «ГК «Электрощит-ТМ Самара»
  • ООО «Тольяттинский трансформатор»

АО «Кентауский трансформаторный завод»

Данные производители, являющиеся нашими официальными партнерами –лидеры по производству силовых трансформаторов высокого качества, которые предлагают сертифицированную продукцию. Цены различаются в зависимости от завода-производителя и сроков поставки.

При заказе Вы можете указать производителя, продукцию которого желаете приобрести. Если нет предпочтения при выборе конкретного завода – изготовителя, то наш персонал подберет для Вас модель по минимальной стоимости, ставя на первое место соотношение цены и качества

Комплектация

Комплектация заказа полностью зависит от согласованных требования клиента и возможностей поставщика продукции.

  1. Трансформатор ТДН 10000 кВА 110/6,6 кВ
  2. Паспорт изделия.
  3. Инструкция по эксплуатации.
  4. Отгрузочная документация.

Документация

Технические характеристики Руководство по эксплуатации.pdf Опросный лист.doc Правила погрузки.pdf

Срок службы и гарантия

Срок службы трансформатора ТДН 10000 кВА 110/6,6 кВ в среднем составляет 25 лет с даты изготовления.

На все модели силовых трансформаторов предоставляется гарантия 5 лет от завода-производителя с момента поставки и ввода в эксплуатацию.

Условия гарантийного обслуживания

Сервис и услуги

Инженеры компании «ЭНЕРГОБАЗИС» ответственно и основательно подходят к выполнению работ любой сложности. Предлагаем широкий спектр дополнительных услуг, таких как։ электромонтажные работы, пусконаладочные работы, логистические услуги (доставка во все регионы РФ)

Стоимость электромонтажных и пусконаладочных работ для ТДН 10000 кВА 110/6,6 кВ

  • *Стоимость работ может корректироваться исходя из сложности работ на конкретном объекте
    **Стоимость работы манипулятора приведена с учетом работы в пределах г. Москвы и Московской области

Монтаж трансформатора ТДН 10000 кВА 110/6,6 кВ

Оказываем услуги по монтажу трансформаторов, трансформаторных подстанций и полный комплекс электромонтажных работ. Услуги можно заказать как при покупке оборудования, так и отдельно.

Запрос стоимости монтажа трансформатора

Пусконаладочные работы

Мы осуществляем комплекс пусконаладочных работ на выгодных для клиента условиях. Этот процесс включает в себя калибровку, наладку и проверку энергетической сети.

Рассчитать стоимость трансформатора + доставка + монтаж + пусконаладка: Запрос стоимости работ «под ключ»

Доставка

Для вашего удобства мы предлагаем Вам гибкую и удобную схему доставки.
После покупки электротехнического оборудования доставку можно осуществить одним из следующих способов:

– самовывозом с нашего склада;
– осуществление отгрузки и перевозки указанным вами грузоперевозчиком;
– наши специалисты помогут Вам в подборе транспортной компании по минимальным ценам на грузоперевозки, обеспечивая высокое качество логистических услуг.
Стоимость доставки рассчитывается исходя из объема и веса трансформатора.

Полная масса ТДН 10000 кВА 110/6,6 кВ: 28300 кг.
Габариты: 5095 x 3140 x 5100 мм

Правила погрузки.pdf

Отзывы и благодарственные письма

ВЫПОЛНЕННЫЕ РАБОТЫ

Процесс оформления заказа

Ценовая политика

Стоимость продукции, указанная на сайте, является рекомендованной розничной ценой. РРЦ – это политика, которую устанавливает поставщик, и которой придерживаются все надежные дистрибьютеры.

Индивидуальная скидка для получения спецпредложения

Для получения дополнительной скидки на продукцию Вам необходимо связаться с нами и уточнить ее размер у наших менеджеров. Размер предоставляемой скидки зависит как от объема приобретаемой продукции, так и наличия на складе. Предоставить и оговорить размер скидки мы можем только при условии Вашего личного обращения в нашу компанию.

Для уверенности в надежности нашей компании мы предлагаем Нашим клиентам фиксированную цену, которая остается в силе в течение месяца с момента выставления коммерческого предложения, в зависимости от выбранной модели.

После совместного согласования стоимости и условий поставки, при потверждении Вами заказа, необходимо заключить Договор на поставку силового трансформатора.

Как мы работаем

Наши специалисты всегда готовы при необходимости оказать вам техническую поддержку.

Подробнее: заключение договора

Китай 40 МВА 110 кВ до 10 кВ трансформатор трансформатора электроэнергии поставщиков, производителей, фабрика – себестоимость

номинальная мощность трансформатора 40000 кВА, первичное напряжение трансформатора 110 кВ, вторичное напряжение 10 кВ.

Отправить запросОбсудите сейчас

Информация о продукте

Введение продукта

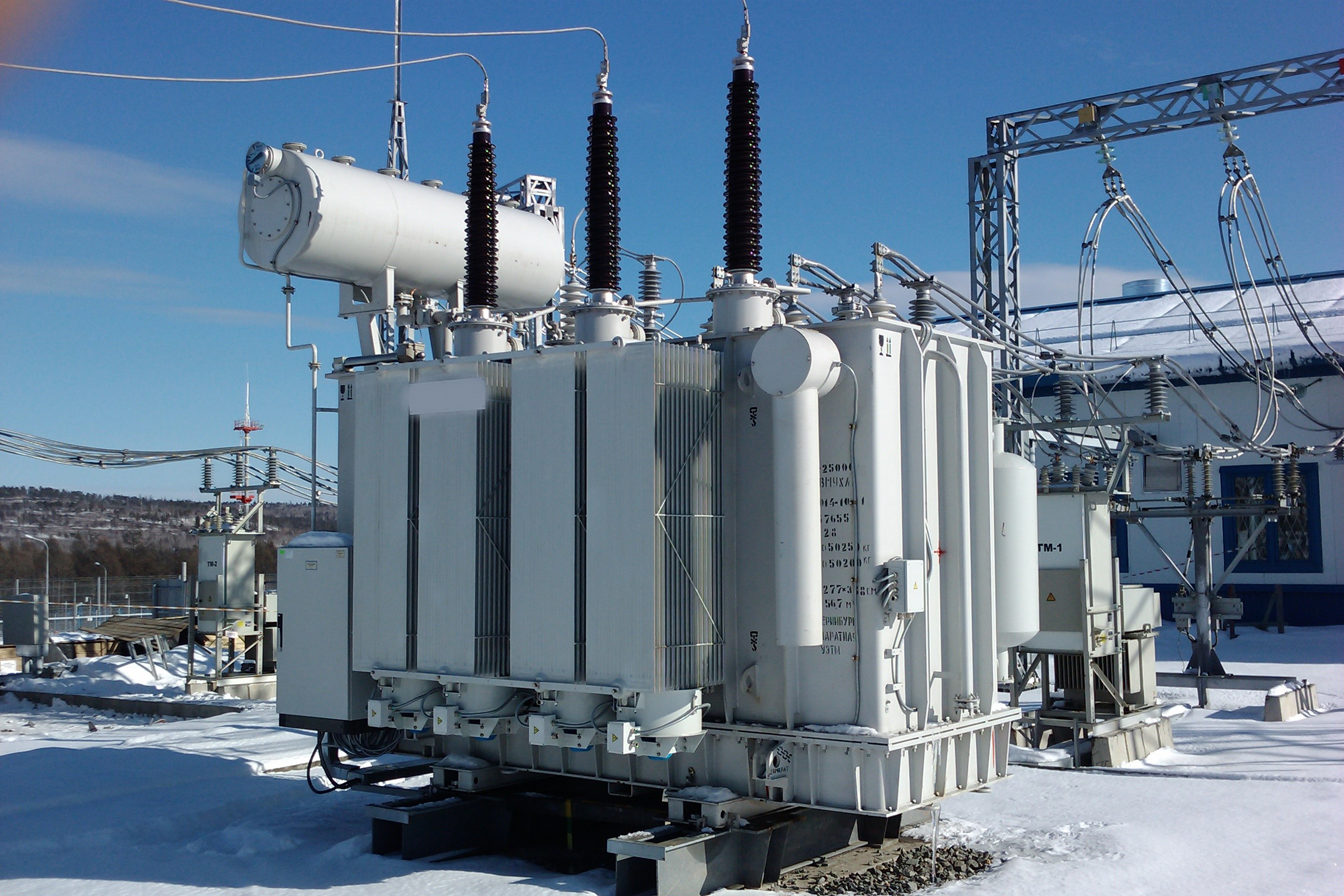

Этот силовой трансформатор мощностью 40 МВА был доставлен на подстанцию ​​в Китае в 2010 году, номинальная мощность трансформатора составляет 40000 кВА, первичное напряжение трансформатора составляет 110 кВ, а вторичное напряжение составляет 10 кВ. Железный сердечник этого электрического трансформатора изготовлен из качественной холоднокатаной листовой кремнистой стали, а катушка изготовлена ​​из качественной бескислородной меди, отличающейся хорошим внешним видом и безопасной работой. Продукция широко используется для передачи и распределения электроэнергии в промышленных и сельскохозяйственных сетях. Наш силовой трансформатор мощностью 40 МВА был разработан с использованием передовых технологий, с использованием высококачественных материалов и компонентов, что обеспечивает надежное качество и длительный срок службы. Мы также предлагаем распределительные трансформаторы, сухие трансформаторы, печные трансформаторы и выпрямительные трансформаторы. Если вы заинтересованы в любом из этих предметов, пожалуйста, не стесняйтесь обращаться к нам, мы предоставим вам более подробную информацию.

Компания SCOTECH гарантирует, что каждый из поставленных нами трансформаторов прошел полное приемочное испытание, и на протяжении более 10 лет у нас остается 0 рекордов частоты отказов, наш масляный силовой трансформатор разработан в соответствии с IEC, ANSI и другими основными международными стандартами.

Комплект поставки

Продукт: Масляный силовой трансформатор

Номинальная мощность: до 200 МВА

Первичное напряжение: до 230 кВ

Технические характеристики

40 MVA Спецификация трансформаторов и листовой трансформатора.

Тип

Масляный силовой трансформатор

Стандартный

IEC60076

Rated Power

28/40 MVA

Frequency

50 HZ

Phase

Three

Cooling Type

ONAN/ONAF

Первичное напряжение

110 кВ

0040

10 KV

Winding Material

Copper

Vector Group

YNd1

Impedance

8%

Устройство РПН

Устройство РПН (устройство РПН)

Диапазон переключения

±8*1,25%

Accessories

Standard Configuration

Remarks

N/A

40 MVA 110/10KV Transformer Manufacturing

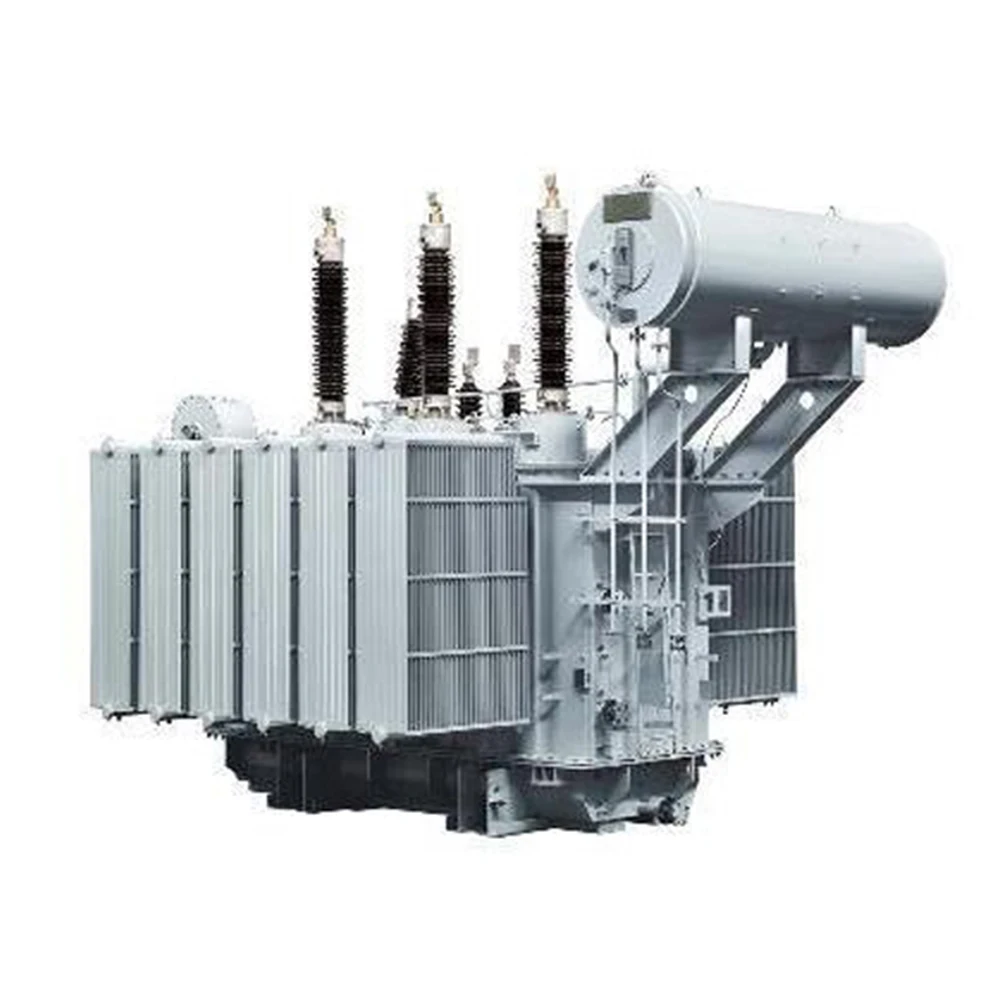

Finished 40 MVA 110/10KV Трансформатор

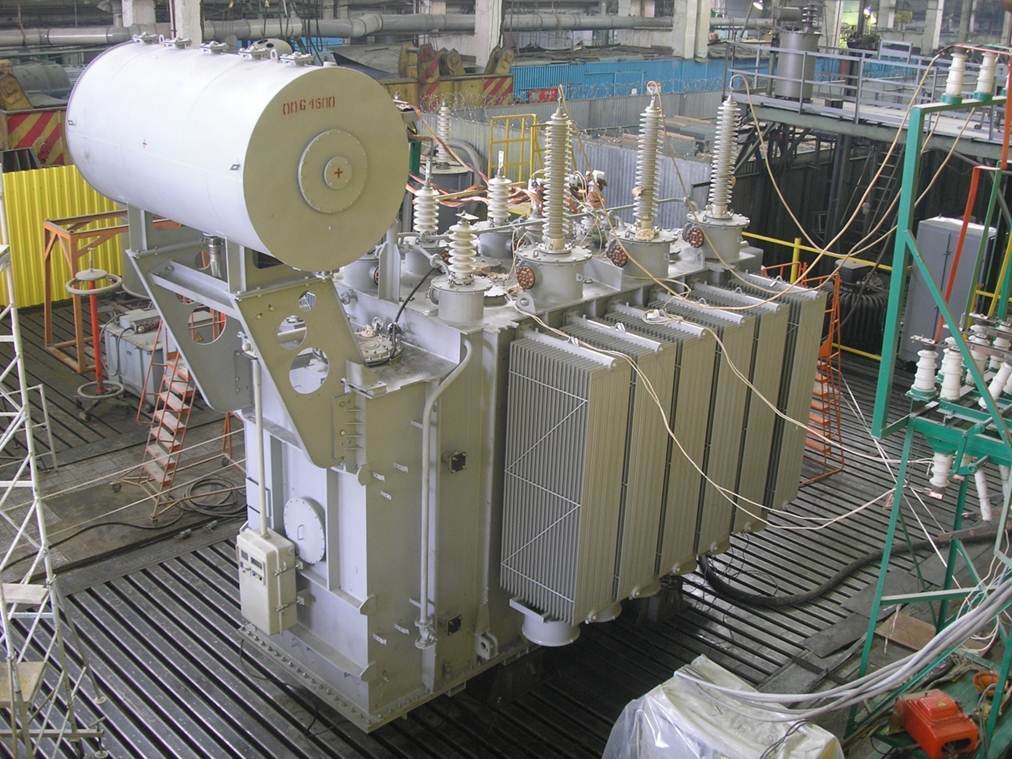

40 МВА 110/10 кВ Испытание трансформатора

2 2

Установка Ввод в эксплуатацию и эксплуатация

Каковы особенности устройства РПН?

Переключатели ответвлений под нагрузкой (или переключатели ответвлений цепи), как следует из названия, позволяют переключать ответвления и, следовательно, регулировать напряжение с трансформатором под нагрузкой.

Переключение ответвлений обычно выполняется на обмотке ВН по двум причинам:

Поскольку токи ниже, контакты переключателя ответвлений, провода и т. д. могут быть меньше.

Так как обмотка ВН намотана снаружи обмотки НН, проще вывести ответвления на устройство РПН.

Часто задаваемые вопросы

1. Как скоро вы сможете доставить трансформатор?

Это зависит от количества и мощности трансформатора, как правило, в течение одного месяца с даты, подтвержденной покупателем.

2. Как долго вы можете предоставить гарантию качества?

12 месяцев со дня эксплуатации трансформатора.

3. Какой способ оплаты вы принимаете?

T/T (банковский перевод), L/C оба принимаются.

Hot Tags: Трансформатор электроэнергии 40 мВА от 110 кВ до 10 кВ, Китай, поставщики, производители, завод, цена, стоимость, технические характеристики, продажа, трансформатор треугольной звезды 3500 кВА, высоковольтный трансформатор 100 кВ? 110 кВ? 150 кВ, трансформатор от 11 кВ до Трансформатор 0,415 кВ, электрический трансформатор 33 кВ, 20 мВА Трансформатор от 3 кВ до 11 кВ, трансформатор ONAN 125 кВА

Сопутствующие товары

  • Масляный силовой трансформатор 33 кВ 7 МВА

  • Различные силовые трансформаторы МВА 230 кВ

  • 12,5 МВА, 66 кВ, трехфазная маслонаполненная силовая передача. ..

  • 60 МВА от 242 кВ до 10,5 кВ Высоковольтная передача…

  • Силовой трансформатор 10 МВА 10000 кВА с устройством РПН 33 кВ до…

  • Различные силовые трансформаторы MVA 50KV 60KV 69KV

Запрос

2 шт. АББ 20/25 МВА 110/10 кВ

Неиспользуемые избыточные трансформаторы
Количество : 2 шт.
Торговая марка : АББ
Год выпуска : 2013
Состояние : Излишки, неиспользованные
Заявка : Силовой трансформатор
Базовая концепция трансформатора : Погруженный в масло расширительный бак.
Конструкция бака : Жесткий бак, съемные радиаторы охлаждения.
Количество фаз : 3 фазы
Номинальная мощность : 20 000 кВА / 25 000 кВА
Способ охлаждения : ОНАН / ОНАФ
Коэффициент напряжения (первич./сек.) : 110 000/ 10 000 В
Регулировка напряжения : Устройство РПН (РПН) с точностью ± 9 шагов
Частота : 50 Гц
Соединение : YNd11
Общий вес : ~41 500 кг
Масса масла : ~9 800 кг
Транспортный вес : ~24 500 кг
Диапазон касания : ± 9*1,45 %, см. таблицу ниже
+9. 124 355 В
+8. 122 760 В
+7. 121 165 В
+6. 119 570 В
+5. 117 975 В
+4. 116 380 В
+3. 114 785 В
+2. 113 190 В
+1. 111 595 В
0. 110 000 В
-1. 108 405 В
-2.
