Силовые конденсаторы: описание, разновидности, промышленное назначение

1. Общие сведения
2. Виды силовых конденсаторов
3. 1. Повышенной частоты
   2. Фильтровые
   3. Импульсные
   4. Другие типы
4. DUCATI – лидер среди производителей силовых конденсаторов
5. Обзор лучших моделей DUCATI

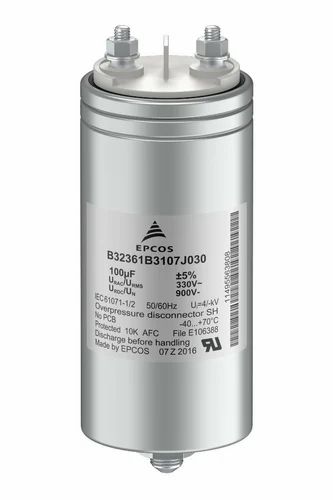

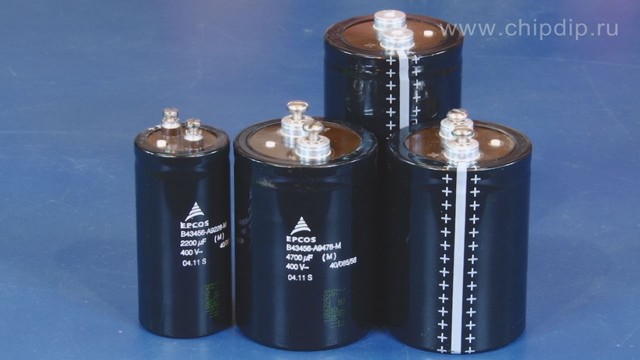

Силовой конденсатор – это устройство, которое используется в силовой электрической цепи как накопитель электрического заряда. Основной характеристикой такого устройства является емкость, показывающая, какое количество заряда может в нем накопиться. За счет этой емкости стабилизируется поток электричества, повышается и компенсируется мощность установки. Силовые конденсаторы могут устанавливаться как по одной, так и по несколько единиц, параллельно-последовательно соединенных в комплектные установки.

Любой электрический конденсатор – это устройство для накопления электричества, аналогичное аккумуляторной батарее, но отличающееся от нее способностью к одномоментной отдаче накопленного заряда.

Силовые конденсаторы выделяются в отдельную категорию несколько условно, так как по конструкции и компонентам изоляции они имеют много общего со всеми остальными. При этом существует ряд особенностей и ограничений, в частности по используемым изоляционным материалам и некоторым другим компонентам.

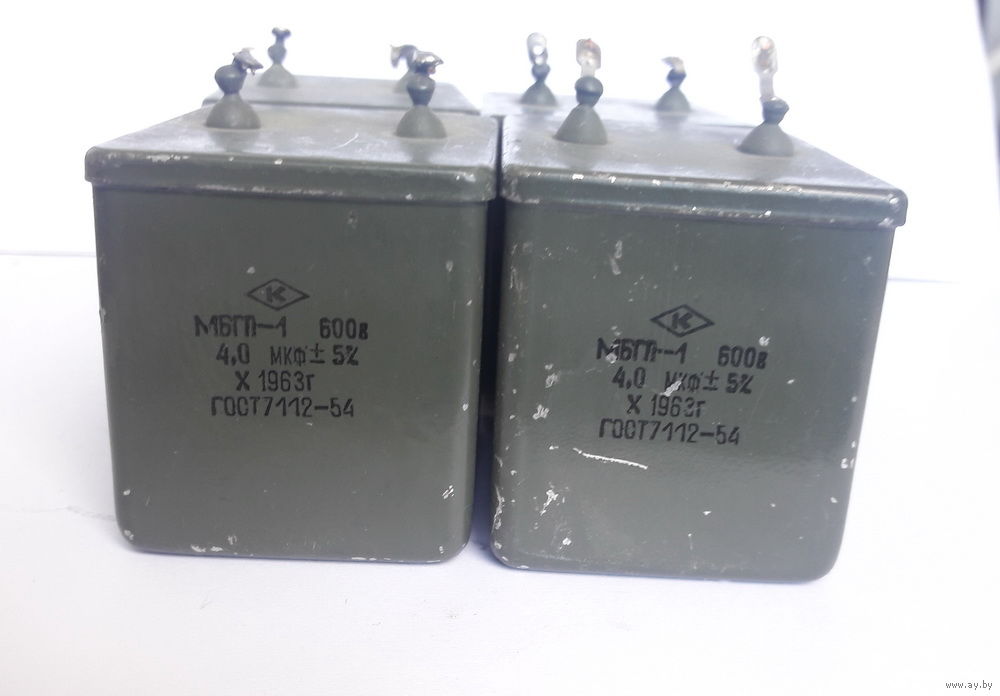

Конструкция силового конденсатора включает:

• две проводящие ленты-обкладки;
• диэлектрик (изолятор) для их разделения.

В отличие от аналогичных «несиловых» приборов (для связи, радиотехники и т.п.), в данных устройствах для разделения обкладок используются только некоторые виды изоляторов:

• особая конденсирующая бумага;
• искусственно-полимерные ленточные пленки, намотанные в рулоны.

При этом изоляция является слоистой и предполагает применение одного материала или их сочетания. Возможны такие варианты:

• только бумага – бумажный изолятор;
• бумага и пленка (послойное чередование бумаги и пленки) ­–­ пленочно-бумажный;
• только пленка – пленочный (единственный из всех может быть однослойным).

Чтобы устранить воздух, который присутствует в бумажной или межслойной структуре, применяется пропитка специальными жидкими веществами, обладающими высокими изоляционными свойствами, обеспечивающими максимальную наполняемость и не дающими усадки.

Обкладки изготавливаются из таких материалов:

• алюминиевая фольга;
• цинковое или алюминиевое покрытие одной стороны бумажного или пленочного изолятора;
• бумажная лента, с двух сторон имеющая металлическое покрытие.

При этом у каждого материала есть свои преимущества: использование фольги обеспечивает наилучшие тепловые характеристики, а остальные два варианта способны самостоятельно восстанавливать емкость в случае пробоя. Применение двух типов обкладок в одном устройстве – одной из фольги и второй с металлическим покрытием – позволяет обеспечить высокие тепловые характеристики наряду со способностью к самовосстановлению.

С учетом указанных особенностей наибольшую распространенность имеют силовые конденсаторы, конструкция которых состоит из таких элементов:

• обкладки – из фольги или комбинированные;
• изоляция – пленочная или пленочно-бумажная.

Применение чередующихся пленочных и бумажных слоев за счет пористости бумаги, которая при этом выполняет еще и функции фитиля, способствует отличной пропитке диэлектрика. Пленочные изоляторы начали применяться лишь после того, как был разработан метод, позволяющий создавать на пленке микро-капилляры для проникновения пропитки.

Каждый вид указанной изоляции имеет разные рабочие напряженности:

• бумага – 22 МВ/м;
• пленочно-бумажные – 40 МВ/м;
• пленка – свыше 50 МВ/м (при 50 Гц ) с удельной характеристикой от 6,5 киловар-часов/куб.дм.

Новейший вид силового конденсатора, обладающего способностью к самовосстановлению и характеризующегося соответствующими показателями в 70 МВ/м и 9,4 киловар-часов/куб.дм, был создан, благодаря возможности использования конструкции с мягкими обкладками и одного из вида изоляции: однослойной пленочной, пропитанной нефтяным маслом, или металлопленочной, частично либо совсем не пропитанной. За счет двукратного снижения мощности потерь по сравнению с пленочно-бумажным изолятором и достижения показателя в 0,05 Вт/киловар такие системы практически не нагреваются, что делает возможным их использование в среде с более высокими температурными режимами.

Данные приборы классифицируются по сферам применения. Они могут быть предназначены для электроустановок и сетей разной частоты, устройств линий электропередач, фильтровых и импульсных приборов. У каждого есть свои особенности.

Промышленной частоты

Такие устройства призваны повышать мощности установок переменного электротока с показателем частоты в 50 Гц. Они могут эксплуатироваться в пределах температурного режима, не превышающего +50°С как в помещении, так и на открытом воздухе. Бывают одно- или трехфазными.

Чтобы в случае перегрузки электросети из-за повышения напряжения питание конденсатора прерывалось автоматически, устанавливается реле тока. Наличие плавких предохранителей позволяет защитить его от последствий короткого замыкания.

Включаются и отключаются такие приборы с помощью магнитных пускателей. Также есть возможность регулирования и отслеживания рабочего состояния по установленным индикаторам.

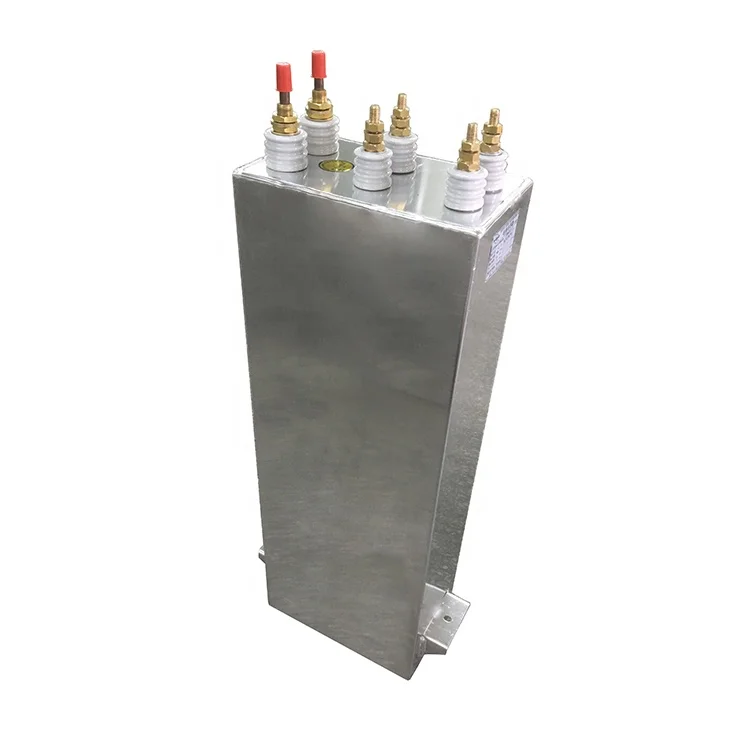

Повышенной частоты

Данный вид электроконденсаторов предназначается для увеличения мощности в специально-охлаждаемых установках с частотой в пределах 0,5–10 кГц. Комплект составляется из нескольких автономных секций с параллельным или при необходимости с последовательным соединением.

К одной поверхности обкладок методом пайки прикрепляется змеевидно-изогнутая охлаждающая трубка из меди для подачи хладагента. Она же используется как токоподвод, при этом остальные обкладки с другой стороны конденсаторного комплекта изолируются и подсоединяются к токоподводам. При параллельном соединении секции располагаются ступенчато и имеют отдельные выводы на крышку корпуса по диэлектрикам из фарфора.

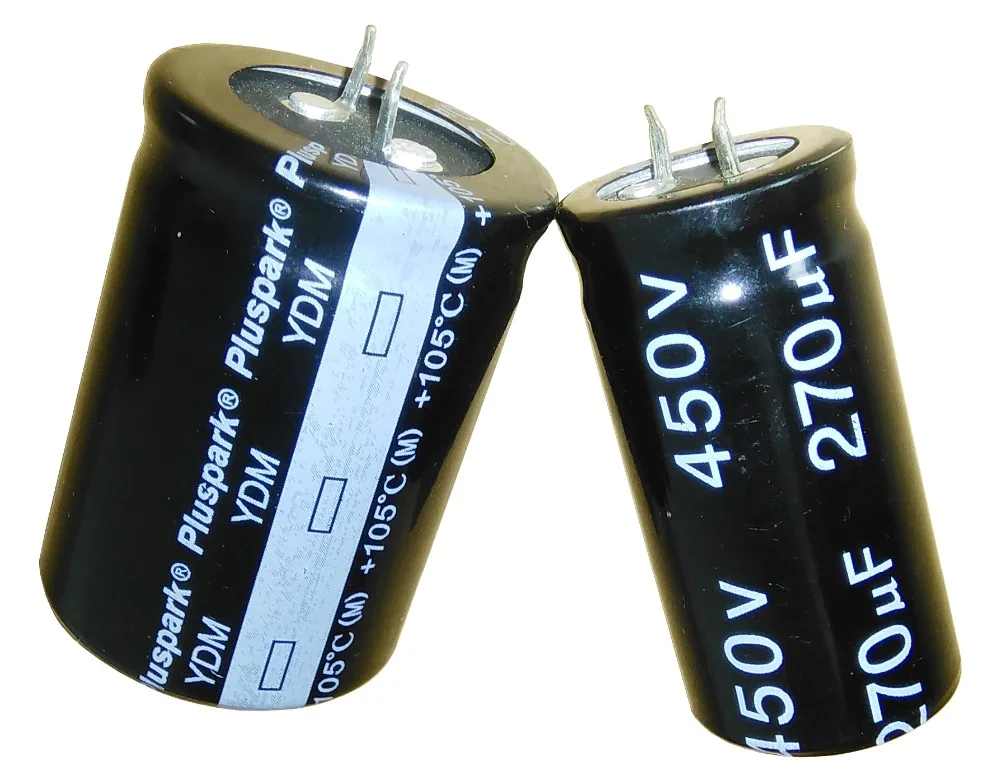

Фильтровые

Такие электроконденсаторы устанавливаются в контуры высокочастотных фильтров в специальных источниках электропитания всех видов электротранспорта.

Они эксплуатируются при наличии любого вида напряжения с частотой 100–1600 Гц и не более 1 кВ переменного напряжения. Кроме того, такие устройства могут устанавливаться в преобразователи постоянного тока с тиристорно-импульсной системой управления.

Применение электросиловых конденсаторов фильтрового типа позволяет сглаживать перепады в выпрямителях напряжения в электросети, в системах с удвоенным напряжением в электроизоляционном трансформаторном масле и в указанных выше контурах высокочастотных фильтров.

Импульсные

Специфика работы таких конденсаторов заключается в том, что заряд в них накапливается медленно, а разряд осуществляется быстрыми импульсами. Импульсно-силовые электроконденсаторы применяются в импульсных трансформаторах высокого напряжения, устройствах для магнитной штамповки и сейсморазведки, в дробилках горных пород.

Они позволяют создавать и использовать в таких приборах плазму высокой температуры и максимально сильные импульсные токи. Также импульсно-силовые электроконденсаторы устанавливаются в устройства, создающие мощные световые импульсы, и лазерные исследовательские приборы.

Другие типы

Чтобы обеспечить стабильную мощность связи по линиям электропередач, а также телемеханику и защиту при частоте 36–750 кГц, применяются электросиловые конденсаторы с напряжением 36–500 кВ. Они изготавливаются в корпусах из фарфора и оснащены бумажной изоляцией с пропиткой минеральным маслом. Спецификой такой конструкции является наличие покрышек и крышек из фарфора, являющихся выводами, а также уплотнителей для обеспечения герметичности и масляных расширителей.

Устройства с максимальным из указанного предела напряжением также могут использоваться в качестве измерительных приборов для определения напряжения на линиях электропередач или с целью отбора мощности для электроснабжения пунктов управления/переключения, расположенных вдоль высоковольтных ЛЭП.

Лидером среди производителей силовых конденсаторов является итальянская компания Ducati Energia.

Итальянская компания DUCATI образовалась в Болонье в 1926 году. Три брата – Адриано, Бруно и Марчелло Дукати – увлекались радиотехникой и хотели её выпускать. Так появилась компания DUCATI. К выбору направления компаньоны подошли с практической стороны: в то время фашистское правительство в Италии транслировало пропагандистскую информацию по разным каналам, спрос на радиоточки в домах превышал предложение. Братья решили, что рынок сбыта их продукции обеспечен. Так и получилось – дела пошли хорошо. Уже в 1939 году на заводе DUCATI в Болонье работали 7000 человек.

Вторая мировая война сказалась на промышленном производстве. В 40-е годы братья переориентировали производство на выпуск раций и оптических прицелов. Итальянское правительство регулярно давало им заказы, но после войны заказы иссякли, а предприятие национализировали. Национализация была вынужденной мерой – только так можно было сохранить рабочие места и обеспечить людей работой.

В 1946 году начался новый виток развития бренда. DUCATI разделили на две компании: DUCATI Elettrotecnica и DUCATI Meccanica (ныне – DUCATI Motor). Первая специализировалась на производстве электроники, вторая – мотоциклов. Компания DUCATI energia образована в 1985 году путем слияния DUCATI Elettrotecnica и Zanussi Elettromeccanica. Она входит в число крупнейших промышленных производств Болоньи. В мире работают 6 её заводов, общая штатная численность – 1250 человек.

Ассортимент продукции Дукати состоит из моделей, применяемых цепях самого разного – от низкого до самого высокого – напряжения. Силовые конденсаторы Ducati используются для повышения и компенсации мощности в энергетических, радиотехнических, электротехнических, импульсных и резонансных установках и приборах. Производитель гарантирует срок службы в 130 000 часов при температурном режиме в пределах от -25 до +75⁰С.

Среди моделей марки Ducati выделяются такие серии:

1. GPX 84 – устройство общего назначения. Подходит для установок, работающих с высокой электронагрузкой в условиях повышенного температурного режима. Сохраняет стабильную емкость на протяжении всего периода эксплуатации. Преимущества модели заключаются в максимально прочной конструкции, которая усилена с помощью шинных соединений, а также в использовании особого пленочного диэлектрика, обеспечивающего работу с большим напряжением при высоких температурах и сохранение при этом неизменного уровня емкости.
2. DC-85C и DC-86 PS – электроконденсаторы высокой плотности, созданные на основе инновационной пленки с повышенной кристалличностью, обеспечивающей самую высокую в данной отрасли емкость. Кроме того, в данных моделях расширен и диапазон допустимого температурного режима, который составляет от -40 до +105 °C, с гарантией срока службы в 100 000 часов.
3. Modulo XD-416.46 – трехфазный фильтровый электроконденсатор переменного тока. Корпус из алюминия, соединительный зажим и добавочная крышка обеспечивают высокоэффективную работу в самых сложных условиях.

Также следует отметить новые серии силовых конденсаторов Ducati – DC-3 и DCH-83. Это – устройства постоянного тока, отличительной особенностью которых является корпус из пластика в форме призмы и особая внутренняя конструкция, которая сводит к минимуму эффект поля и, соответственно, уровень ESL. В моделях сохранены все преимущества фирменной пленочной технологии с повышенной кристалличностью, обеспечивающей сохранение начального уровня емкости на весь период эксплуатации при максимальной нагрузке.

DUCATI Energia Каталог Часть 1

DUCATI Energia Каталог Часть 2

DUCATI Energia Каталог Часть 3

Про силовые конденсаторы DUCATI Energia

косинусные силовые конденсаторы

Сертификаты       Новости 27.01.23 В 2023 году производственная компания “СлавЭнерго” продолжает наращивать объемы поставок силовых трансформаторов и конденсаторных установок на крупнейшие предприятия и важные объекты инфраструктуры страны. Цеха и офис нашего предприятия работают в обычном режиме. подробнее… 01.01.23 Уважаемые партнеры!   Поздравляем вас с Новым Годом и Рождеством 2023!  Успехов и процветания! С уважением,  ПК “СлавЭнерго” подробнее…

Главная » Комплектные конденсаторные установки от 0,4 до 10 кВ » Комплектующие конденсаторных установок » Косинусные силовые конденсаторы 0,4(0,69) кВ Конденсаторы силовые косинусные газонаполненные 0,4 (0,69) кВ используются в основном в конденсаторных установках для осуществления ступенчатого регулирования реактивной мощности. КОНСТРУКЦИЯ В конденсаторах применяют металлизированный пленочный полипропиленовый диэлектрик. Обкладки конденсатора представляют собой тонкое металлическое напыление на поверхностях пленки. Обмотки сматываются в рулоны и размещаются в цилиндрических корпусах конденсатора. В результате специальной вакуумной обработки удалось увеличить срок службы конденсаторов до 130 000 часов, а допустимый пусковой ток до 200 крат от номинального (это особенно важно для систем, компенсирующих реактивную мощность). Наполнение инертным газом (таким, как азот), вместо масла исключает возможность повреждений, воспламенений или загрязнений окружающего оборудования. Конденсаторы имеют свойство самовосстановления при перегрузках, что обеспечивается благодаря использованию самозатягивающейся пленки в качестве диэлектрика. В момент пробоя (разового, случайного) металлизированная область пленки испаряется, тем самым изолируя канал пробоя и делает невозможным процесс дальнейшего разрушения конденсатора. Впоследствии канал пробоя затягивается. ЗАЩИТА При перегреве конденсатора, в случае аварийных режимов эксплуатации, происходит повышение внутреннего давления на верхнюю крышку, которая жестко связана с вводными контактами. Происходит прогиб крышки и как следствие размыкание главных электрических контактов (см. схему “Защитный механизм при перегреве”). Дополнительная защита конденсаторов реализуется посредством регулятора реактивной мощности, с помощью которого производится управление ступенями конденсатор – контактор. В условиях сетей, содержащих повышенный уровень высших гармоник, косинусные конденсаторы необходимо использовать совместно с антирезонансными дросселями. Такая система реализована в фильтровых конденсаторных установках. ДОСТОИНСТВА Малые потери Компактные размер и малый вес Самовосстановление диэлектрика Отключение при перегреве Экологичность (отсутствие масла) Все силовые конденсаторы комплектуются специальными разрядными резисторами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Стандарт EN 60831-1/2 Реактивная мощность, квар 2,5….50 Номинальное (AC) напряжение, кВ 0,23. ..0,69 Частота, Гц 50 (60) Температура эксплуатации, °C -25… +55 Допустимая длительная перегрузка по напряжению 1,1 Uном Максимальная перегрузка по току 1,5 Iном Пусковой ток до 200 Iном Максимальный уровень искажений по току, THD I 30% Внутренняя схема соединения для трехфазных конденсаторов Треугольник (Д) Потери: – Диэлектрические – Суммарные < 0,2 Вт/квар < 0,45 Вт/квар Макс. влажность до 100% Безопасность самовосстановление,отключение при перегреве Наполнение инертный газ Ресурс более 130 000 ч Подключение блочные защищенные выводы Корпус алюминиевый цилиндрический для 0,23-0,69 кВ Степень защиты IP 21 МАССОГАБАРИТНЫЕ ПАРАМЕТРЫ Мощность, квар Ёмкость, мкф Напряжение, В Диаметр/Высота, мм Масса кг   2,5 3х16,5 400(415, 440, 460, 480, 525, 690) 70×215   5 3х33 400(415, 440, 460, 480, 525, 690) 70×215 1,0 10 3х66 400(415, 440, 460, 480, 525, 690) 85×215 1,8 12,5 3х83 400(415, 440, 460, 480, 525, 690) 100×215 2,0 15 3х100 400(415, 440, 460, 480, 525, 690) 100×300 2,3 20 3х132 400(415, 440, 460, 480, 525, 690) 100×300 2,3 25 3х165 400(415, 440, 460, 480, 525, 690) 120×300 2,8 30 3х200 400(415, 440, 460, 480, 525, 690) 120×300 3,2 33,3 3х220 400(415, 440, 460, 480, 525, 690) 125×300 3,5 40 3х264 400(415, 440, 460, 480, 525, 690) 136×300 5,0 50 3х330 400(415, 440, 460, 480, 525, 690) 136×300 6,2

Конструкция, работа, типы и их применение

Конденсатор представляет собой электрический компонент, который используется для временного накопления электрических зарядов. Единицей конденсатора является фарад (Ф). Силовой конденсатор — это особый тип конденсатора, который может работать при более высоких напряжениях и имеет большую емкость. Эта статья дает вам краткое введение в силовой конденсатор и его принцип работы, формулу, подключение, типы приложений и многое другое. Хотите узнать больше о конденсаторе и о том, как он работает? Прочтите нашу статью: Работа конденсатора и его применение.

Силовой конденсатор — это электрическое устройство, которое может накапливать и разряжать электрическую энергию. Устройство состоит из одной или нескольких пар пластин, разделенных изолирующим материалом (диэлектриком), которые присоединены к двум клеммам, позволяющим при необходимости разряжать накопленную энергию в цепь. Символ силового конденсатора показан ниже.

Силовой конденсатор Символ

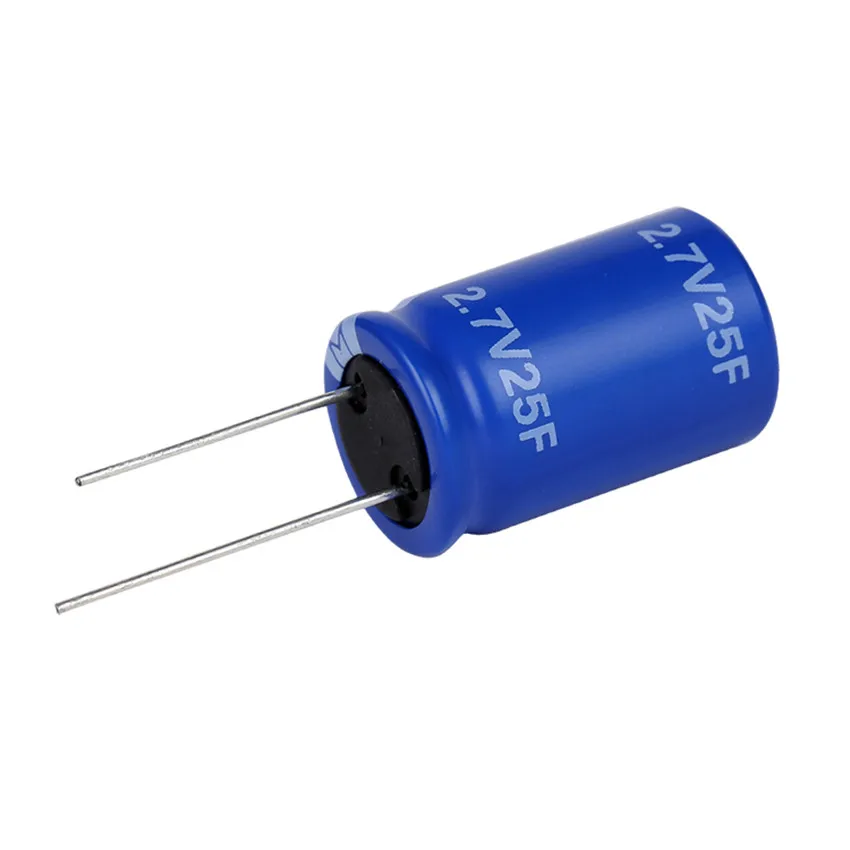

Силовые конденсаторы используются для защиты различных типов оборудования от резонанса и улучшения качества электроэнергии за счет поглощения гармонических токов, генерируемых индукционной нагрузкой. Эти конденсаторы доступны с более высокими значениями выше 1 Фарад. Таким образом, их можно использовать вместо химической батареи.

Силовые конденсаторы играют ключевую роль в обеспечении неактивного источника реактивной мощности в системах распределения электроэнергии. Они включают в себя две проводящие пластины, которые разделены изоляционным материалом, известным как диэлектрик. Емкость силового конденсатора является мерой емкости накопления энергии, которая обычно выражается как

C = K*A/D

Где

‘A’ – площадь электрода,

‘D’ это их разделение

‘K’ это диэлектрическая функция между двумя электродами.

Конструкция

Конструкция силового конденсатора может быть выполнена с различными меньшими конденсаторами, которые известны как блоки, обмотки или элементы. Эти меньшие конденсаторы могут быть изготовлены из различных слоев алюминиевой фольги и полипропиленовой пленки. Как только различные конденсаторы соединены между собой, эти конденсаторы могут объединяться, чтобы работать как единый блок конденсаторов.

Конструкция силового конденсатора

Соединение различных элементов может быть выполнено последовательно в зависимости от номинального напряжения, а также параллельно в зависимости от необходимой кВАр. Весь модуль может быть размещен в баке, который герметично закрыт, а воздух в блоке можно удалить, заменив его диэлектрической жидкостью. Блоки этого конденсатора включают в себя втулки наверху с клеммными крышками, которые работают как точки подключения.

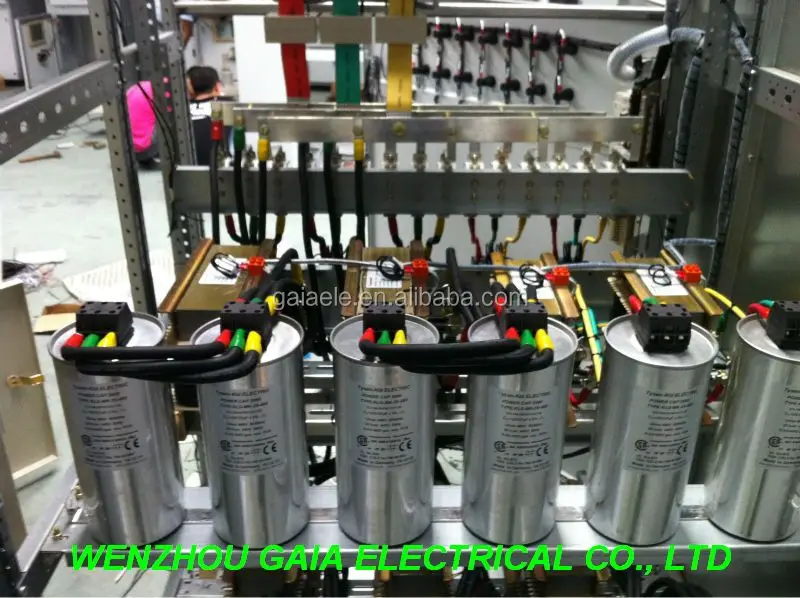

Силовые конденсаторы в распределительных сетях обеспечивают реактивную мощность для выравнивания индуктивной нагрузки от двигателей, осветительных приборов и дуговых печей. Включение силовых конденсаторов в систему распределения электроэнергии обеспечивает эксплуатационные и экономические преимущества, такие как увеличение нагрузочной способности системы, повышение коэффициента мощности и снижение потерь.

Как они работают? / Принцип работы

Силовые конденсаторы имеют внутри две пластины, покрытые материалом, позволяющим накапливать электрический заряд. Когда конденсатор подключен параллельно к индуктивной нагрузке, он начнет заряжаться, когда напряжение поднимется выше уровня тока нагрузки. Разница между уровнями напряжения и тока называется фазовым углом. Этот угол определяет, сколько энергии будет храниться в устройстве к моменту его полной зарядки. Чем больше энергии хранится, тем быстрее она может разрядиться в другую нагрузку.

Технические характеристики

Технические характеристики силового конденсатора в основном включают WVDC (рабочее напряжение постоянного тока), WVAC (рабочее напряжение переменного тока), номинальную мощность, номинальный ток, температурный коэффициент, сопротивление изоляции и коэффициент рассеяния, и каждая спецификация обсуждается ниже.

• WVAC и WVDC — это максимальные напряжения переменного и постоянного тока, которые можно постоянно использовать при любой температуре, которая находится в диапазоне от температуры низкой категории до номинальной температуры.
  Максимальная мощность, которая постоянно используется в одних и тех же температурных интервалах, называется номинальной мощностью.
• Максимальный ток известен как номинальный ток.
• Изменение измеренной емкости в диапазоне температур называется температурным коэффициентом.
• Сопротивление изоляции можно определить как отношение между приложенным постоянным напряжением и результирующим током утечки.
• Коэффициент рассеяния или DF представляет собой отношение между резистивной и реактивной частями импеданса конденсатора при приложении синусоидального напряжения на фиксированной частоте.

Характеристики

Характеристики силового конденсатора включают следующее.

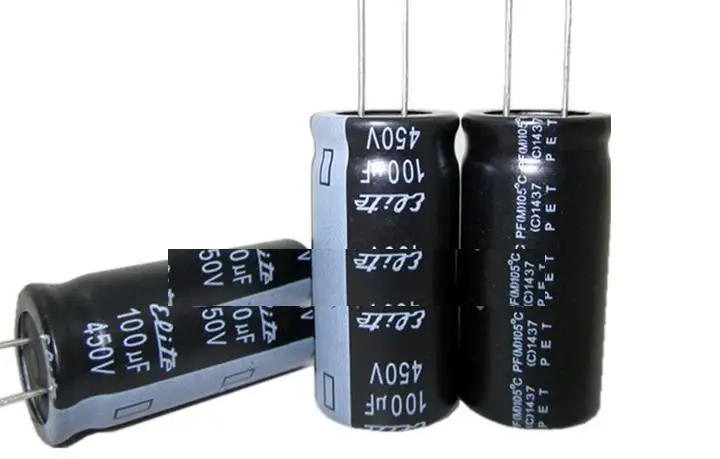

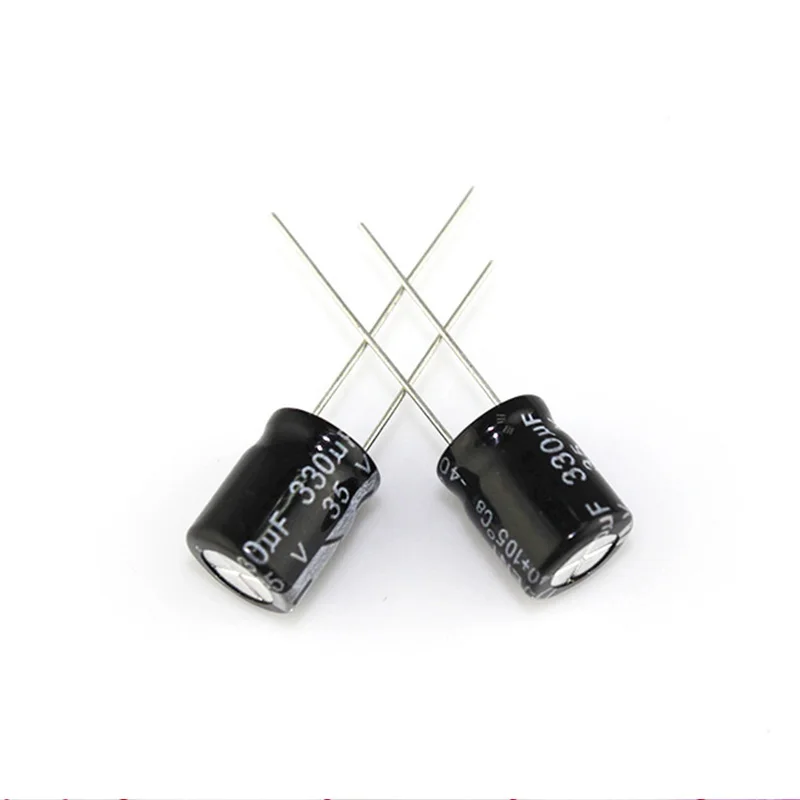

• В силовых конденсаторах используются радиальные, осевые, лепестковые, летающие, винтовые, J-образные выводы или выводы типа «крыло чайки».
• Силовые конденсаторы на основе технологии SMT или поверхностного монтажа и THT или технологии сквозного монтажа подключаются к печатной плате (печатной плате) путем размещения выводов компонентов через отверстия, после чего выводы компонентов припаиваются к противоположной стороне печатной платы.
• Конденсаторы этих типов упаковываются в лотки, направляющие или катушки с лентой, магазины для палочек или транспортировочные тубы в оптовых упаковках.
• Силовые конденсаторы, включая выводы на четырех сторонах, часто упаковываются в направляющие или лотки, которые изготовлены из волокнистых материалов или углеродного порошка и имеют прямоугольную форму, которая включает в себя равноотстоящие карманные матрицы.

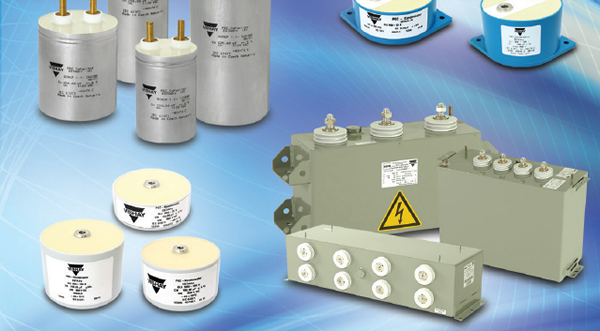

Типы силовых конденсаторов

Силовые конденсаторы доступны в различных типах в зависимости от требований, таких как последовательные, параллельные, автоматические выключатели, соединительные, электрические, импульсные, с фильтром постоянного тока и стандартные конденсаторы. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о: Типы конденсаторов

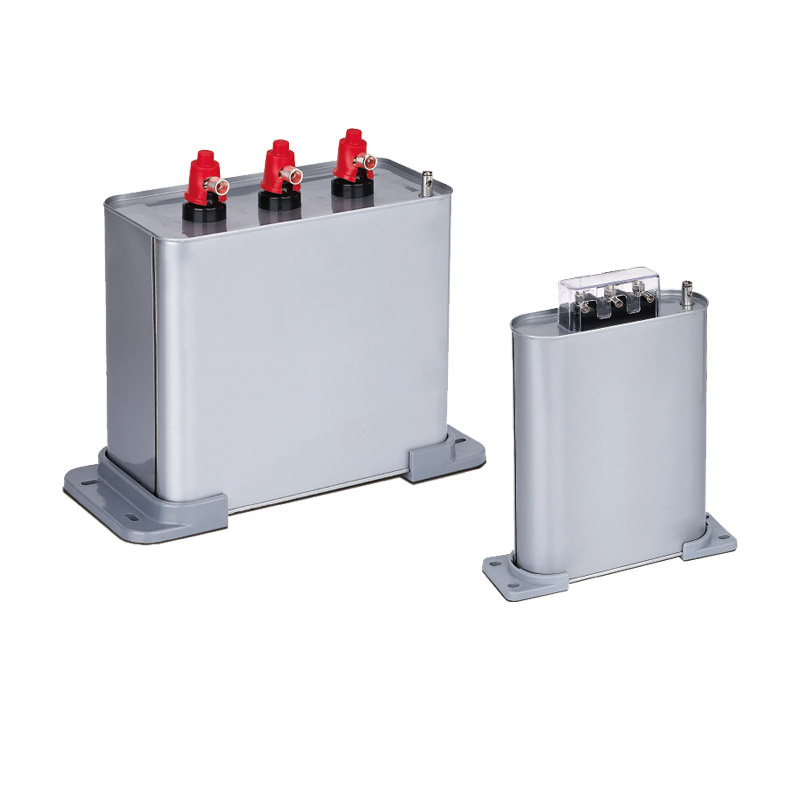

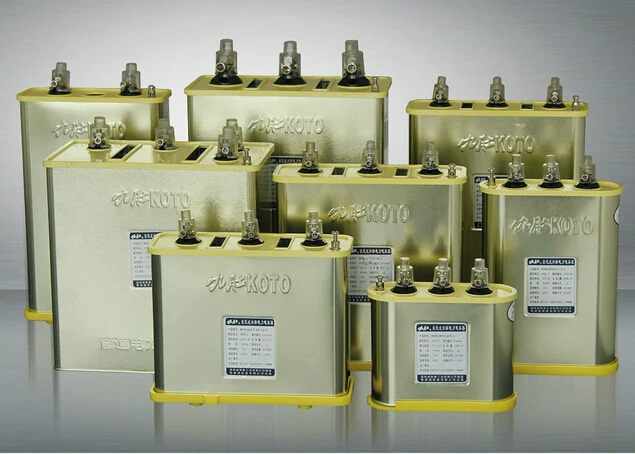

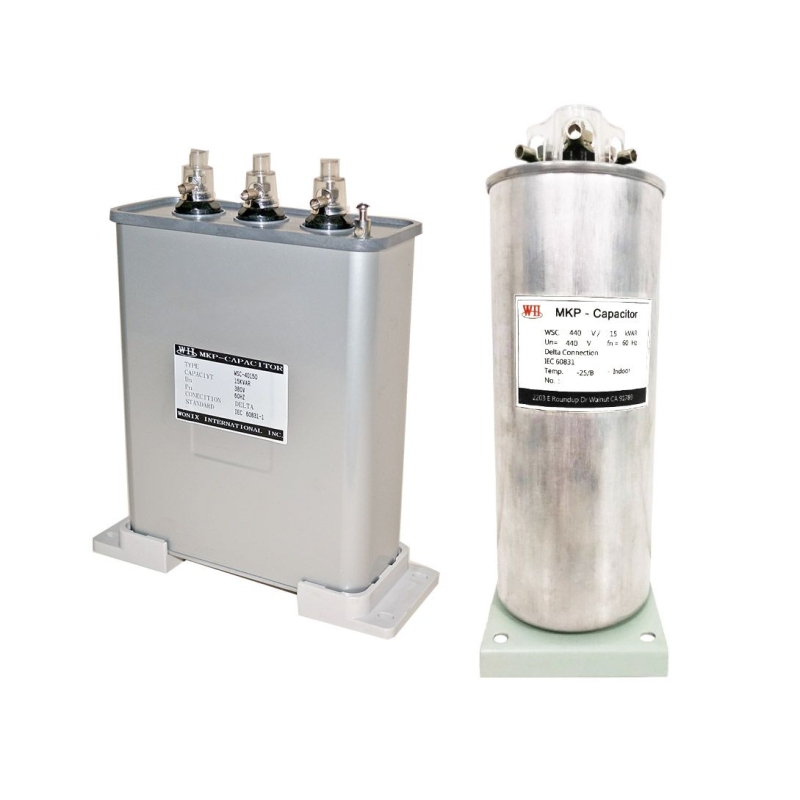

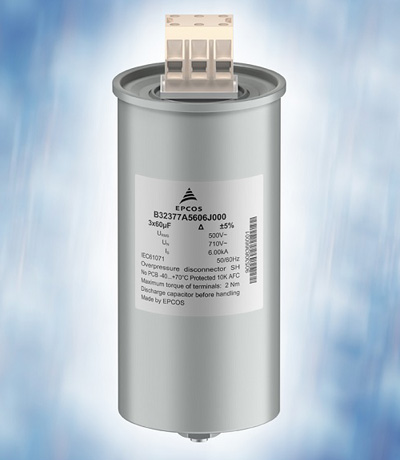

Параллельные конденсаторы

Параллельные конденсаторы или конденсаторы с фазовым сдвигом обычно используются для компенсации реактивной мощности индуктивной нагрузки в энергосистеме, чтобы можно было увеличить коэффициент мощности, уменьшить потери в линии и улучшить качество напряжения.

Параллельные конденсаторы

Конденсаторы серии

Конденсаторы серии

используются в высоковольтных системах для компенсации реактивного сопротивления энергосистем. Соединение этих конденсаторов может быть выполнено последовательно с линиями передачи и распределения высокого напряжения, чтобы компенсировать индуктивное сопротивление линии передачи, а также для поддержания стабильной и динамической стабильности системы.

Конденсаторы серии

Таким образом, этот конденсатор очень полезен для улучшения качества напряжения линии передачи, может быть улучшено расстояние передачи энергии, а также увеличена пропускная способность.

Конденсаторы связи

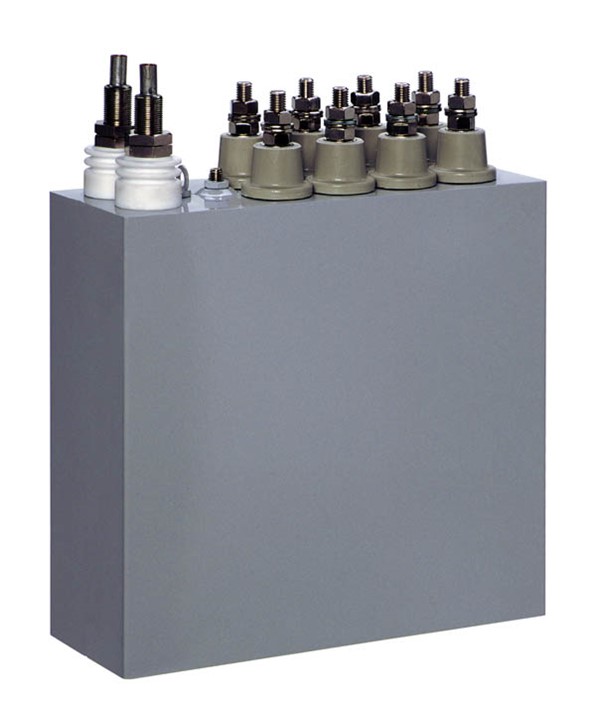

Эти конденсаторы используются в линиях передачи большой мощности для управления, измерения, высокочастотной связи и защиты. Эти конденсаторы играют ключевую роль в устройствах для отвода электрической энергии.

Конденсаторы связи

Электрические конденсаторы

Эти конденсаторы играют важную роль в системах электрического обогрева с частотным диапазоном от 40 до 24000 Гц для повышения коэффициента мощности и частоты или напряжения цепи.

Электрические конденсаторы

Импульсные конденсаторы

Это полипропиленовые пленочные конденсаторы, которые используются там, где необходимы стабильные низкие коэффициенты рассеяния для обработки пульсирующих токов в приложениях, основанных на преобразовании энергии. Эти конденсаторы можно использовать в качестве компонентов накопления энергии, таких как генераторы пускового тока, генераторы импульсного напряжения или в колебательной цепи для проверки автоматического выключателя.

Импульсные конденсаторы

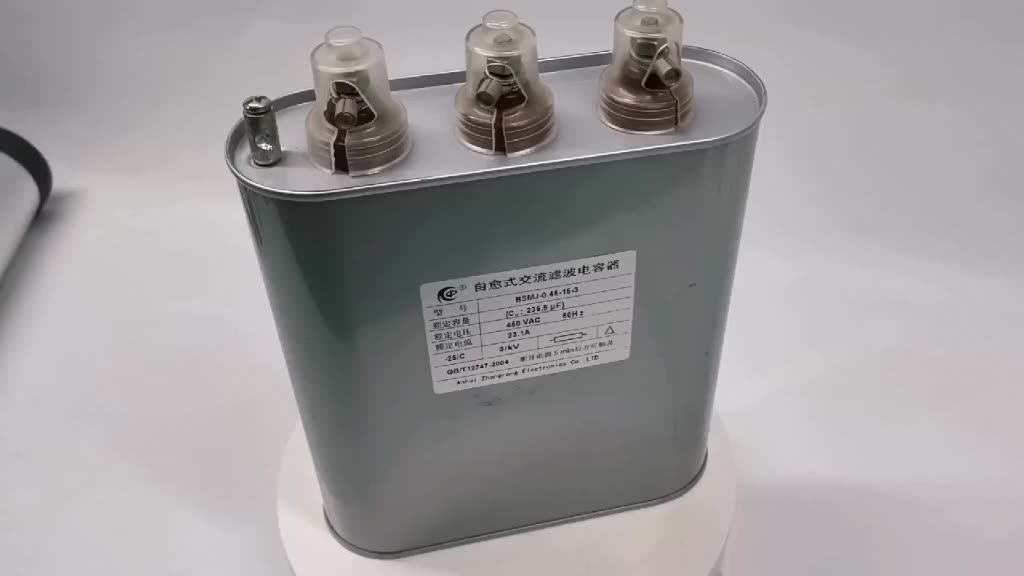

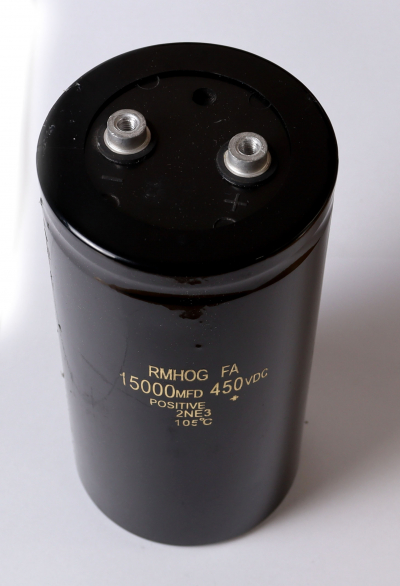

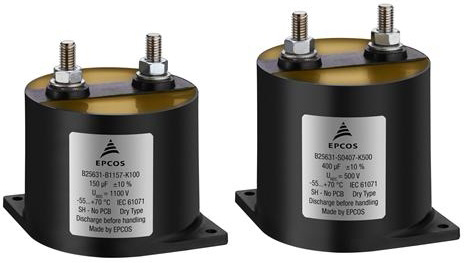

Конденсаторы фильтра постоянного тока

Эти конденсаторы применяются в фильтрах высоковольтных выпрямителей и устройствах постоянного тока.

Конденсатор фильтра постоянного тока

Стандартный конденсатор

Стандартные конденсаторы используются в высоковольтных цепях для измерения высокого напряжения и диэлектрических потерь.

Стандартный конденсатор

Подключение силового конденсатора:

Силовой конденсатор можно подключать в однофазном и трехфазном режимах, которые рассматриваются ниже.

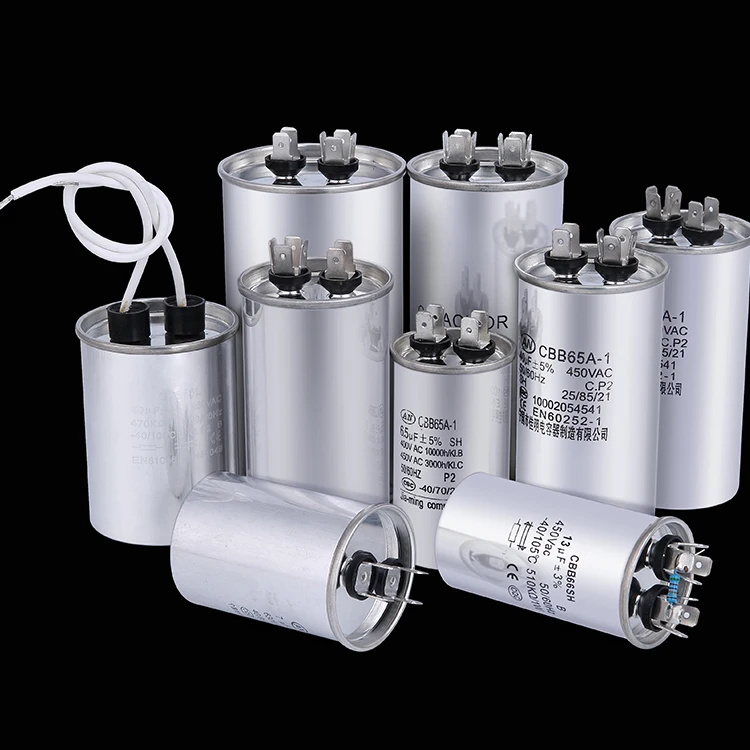

Подключение однофазного силового конденсатора

В однофазной системе конденсатор подключается последовательно с пусковой обмоткой двигателя компрессора. Конденсатор обычно подключается к основному источнику питания, но также может быть подключен к пусковой обмотке. Каждый метод имеет свои преимущества и недостатки.

Наиболее распространенный способ подключения конденсатора к L1 и L2 основного источника питания. Емкость конденсатора следует выбирать таким образом, чтобы общее емкостное сопротивление примерно в 5-10 раз превышало индуктивное сопротивление двигателя компрессора. Это обеспечит наличие достаточного емкостного тока для быстрого и надежного запуска двигателя. Это также обеспечит достаточный крутящий момент для преодоления механического трения, вызванного тугими подшипниками или маслом с низкой вязкостью.

При подключении конденсатора между L1 и L2 необходимо использовать конденсатор с номинальным напряжением не менее 125 % от пикового линейного напряжения, что в 1,414 раза превышает среднеквадратичное значение напряжения. Другими словами, если у вас есть источник питания 120 В переменного тока, вам нужен конденсатор с номиналом не менее 150 В переменного тока (1,25 x 120 В = 150 В).

Подключение трехфазного силового конденсатора:

Если силовой конденсатор подключен к трехфазному источнику питания, способ подключения силового конденсатора делится на два типа: звезда и треугольник.

Соединение звездой

Метод соединения звездой также называется методом соединения Y. Положительный и отрицательный электроды каждой фазы силового конденсатора подключаются к нейтральной точке трехфазной линии (U, V, W). Этот метод может уменьшить несимметричный емкостной ток в трехфазной линии, увеличить баланс напряжения в каждой фазе и избежать насыщения магнитопровода в трансформаторе на стороне низкого напряжения; но недостатком является то, что он тратит много энергии в нейтральной точке.

Таким образом, этот метод используется только при наличии значительной разницы между токами прямой и обратной последовательности.

Соединение треугольником

Метод соединения треугольником также называется соединением треугольником. Положительный и отрицательный электроды каждой фазы силового конденсатора подключаются к двум фазам любой фазы соответственно (например, U1, U2).

Этот метод может эффективно улучшить баланс напряжения между линиями, но вызывает дисбаланс потребления реактивной мощности на каждой линии, поскольку не вызывает дисбаланса между прямой и обратной последовательностями. Поэтому этот метод следует использовать, когда нет существенной разницы между токами прямой и обратной последовательности.

Критерии выбора силового конденсатора:

Хотя концепция силового конденсатора может показаться простой, на рынке существует множество различных моделей с различными преимуществами. Тремя основными факторами, которые следует учитывать, являются номинальное напряжение, емкость и номинальная частота. Вот что вам нужно знать о каждом из этих аспектов:

Номинальное напряжение

Номинальное напряжение силового конденсатора определяется его диэлектрическим материалом. Некоторые диэлектрики могут выдерживать очень высокие напряжения; другие не могут. Обязательно выберите тот, который будет работать для вашего приложения.

Емкость

Силовые конденсаторы бывают разных размеров и форм; однако их основная функция остается прежней: хранение электроэнергии. Чем больше конденсатор, тем больше заряда он может удерживать, а это означает, что больше энергии будет доступно в любой момент, когда это больше всего необходимо.

Номинальная частота

Некоторые силовые конденсаторы разработаны специально для низкочастотных приложений, а некоторые предназначены для высокочастотных приложений (например, в аудиоусилителях).

Преимущества и недостатки силового конденсатора

Силовые конденсаторы отлично подходят для улучшения коэффициента мощности, снижения затрат на электроэнергию, предотвращения скачков напряжения и многого другого! Узнайте о преимуществах и недостатках использования ограничения мощности в вашей системе уже сегодня.

Преимущества силового конденсатора заключаются в следующем.

• Снижение коммунальных платежей. Поскольку вы будете потреблять меньше энергии из сети, ваш счет за электроэнергию уменьшится.
• Стабилизация напряжения. Силовые конденсаторы помогают сбалансировать напряжение на вашем объекте, поэтому вам не нужно беспокоиться о нестабильном напряжении, вызывающем проблемы на вашем предприятии или объекте.
• Заряжаются и разряжаются намного быстрее, чем аккумуляторы, а это значит, что они могут обеспечивать всплески энергии, когда это необходимо.
• циклов зарядки — они не изнашиваются при многократной зарядке и разрядке, как аккумуляторы.
• Не требует особого ухода и обслуживания, так как не имеет движущихся частей.
• Он компактный и легкий, что упрощает его установку в любых условиях.

К недостаткам силового конденсатора относятся следующие.

• Недостатки силовых конденсаторов включают стоимость, которая значительно выше, чем у других типов конденсаторов.
• Силовые конденсаторы могут работать только в приложениях, рассчитанных на их частоту и напряжение.
• Их недостатком является то, что они подвержены диэлектрическому поглощению, что может быть проблемой в некоторых приложениях, хотя эту конкретную проблему можно решить с помощью надлежащей конструкции.
• Склонен к старению под воздействием высоких напряжений и высоких частот, что со временем может привести к выходу из строя.
• Чувствителен к влаге и может быть легко поврежден водой или высокой влажностью.
• Нужна изоляция от тепла, выделяемого в процессе работы. Изоляционный слой может быть поврежден, что приводит к перегреву и более быстрому выходу из строя.

Применение/использование силовых конденсаторов:

Вот некоторые из наиболее распространенных применений силовых конденсаторов:

• Коррекция коэффициента мощности (PFC) — коррекция коэффициента мощности используется для повышения эффективности электрооборудования за счет уменьшения количества тока, который должен потребляться от основного источника питания для заданного уровня выходной мощности.

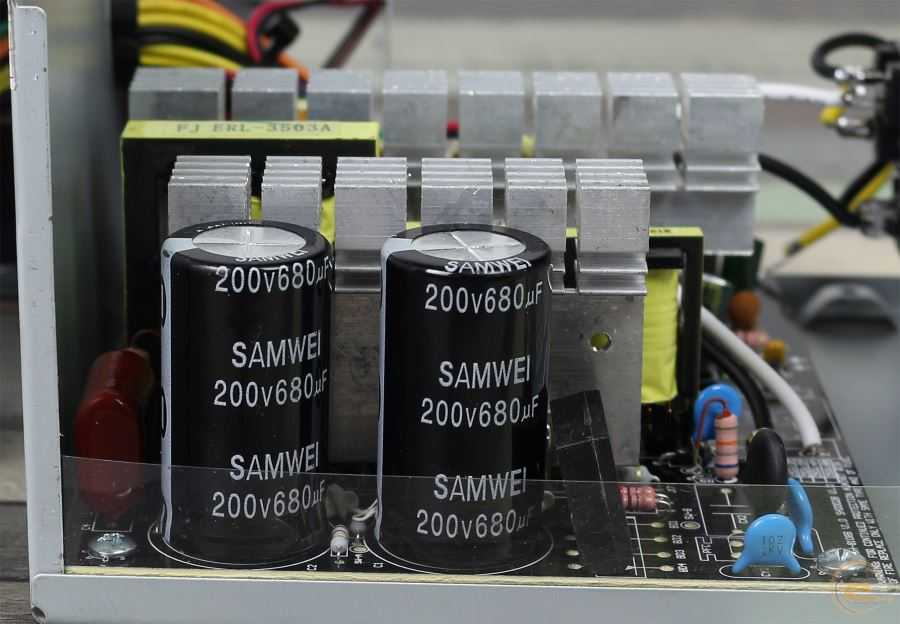

• Конденсаторы промежуточного контура.
• Преобразователи частоты.

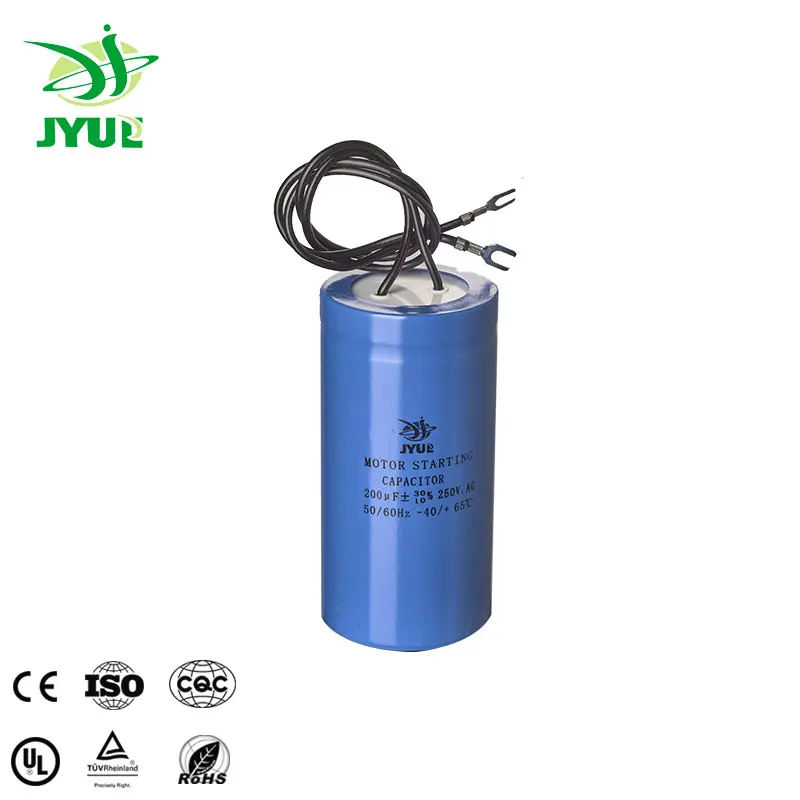

• Конденсаторы пуска двигателя и промежуточного контура.
• В цепях фильтра гармоник.
• Они также используются в различных устройствах, таких как кондиционеры, холодильники, лифты, вентиляторы, двигатели и т. д.
• Силовые конденсаторы также способствуют повышению качества потребляемой мощности за счет снижения потерь от потребления реактивной мощности.

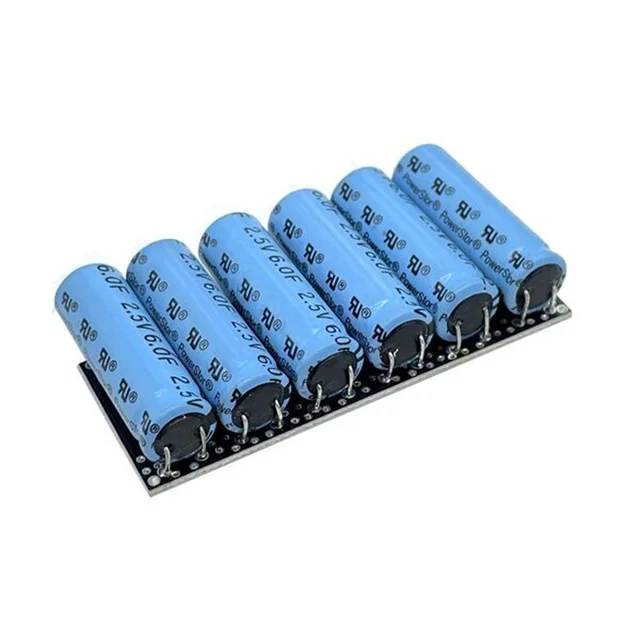

• Силовые конденсаторы также используются в устройствах хранения энергии, например, в электромобилях (EV) и гибридных электромобилях (HEV).

Для чего нужен силовой конденсатор?

Силовой конденсатор — это устройство, используемое для хранения электрической энергии в электрическом поле или электростатическом поле. Он похож на аккумулятор, но работает по принципу емкости. Он состоит из двух проводящих пластин, разделенных диэлектриком. Диэлектрик может быть твердым, жидким или газообразным материалом.

Когда следует использовать силовой конденсатор?

В мире электроники конденсатор — это устройство, предназначенное для накопления электрического заряда. Когда дело доходит до силовых конденсаторов, они специально используются для сглаживания потока электричества в электрической системе. Как вы, возможно, слышали, электричество может быть непредсказуемым и может вызывать колебания, которые наносят ущерб другим электрическим системам в этом районе. Силовые конденсаторы предназначены для решения этой проблемы и обеспечения того, чтобы электричество, протекающее через вашу систему, оставалось плавным, стабильным и безопасным.

Какую среднюю мощность потребляет силовой конденсатор?

Средняя мощность, потребляемая силовым конденсатором, зависит от размера конденсатора и цепи, к которой он подключен. Например, 400-вольтовый конденсатор номиналом 25 микрофарад потребляет примерно 0,8 ампер тока при подключении к цепи с рабочей частотой 50 герц (циклов в секунду).

Зачем цепи нужен силовой конденсатор?

Когда электрический ток проходит через систему переменного тока, такую ​​как кондиционер или холодильник, в потоке тока будут колебания, которые могут привести к повреждению электрических компонентов. Сопротивление этих компонентов может увеличиваться, когда они подвергаются этим колебаниям, в результате чего они выделяют тепло и в конечном итоге выходят из строя. Силовой конденсатор помогает защититься от этой проблемы, регулируя ток, чтобы свести к минимуму эти колебания.

Чем он отличается от Power Bank?

Блок питания — это портативная батарея, которая хранит энергию для будущего использования. Обычно они используются в смартфонах, ноутбуках, планшетах и ​​т. д. Блоки питания похожи на силовые конденсаторы в том смысле, что они накапливают энергию для последующего использования, но они не обеспечивают столько мощности и не служат так долго, как конденсаторы.

Как часто следует заменять силовой конденсатор?

Большинство конденсаторов рассчитаны на определенный срок службы, и на них указано количество «эквивалентных часов работы» (или EOH), в течение которого они могут работать. Это мера того, сколько часов конденсатор может работать на полную мощность, прежде чем он начнет изнашиваться — как только он достигнет своего максимального EOH, вы должны начать его замену как можно скорее.

Как еще называются силовые конденсаторы?

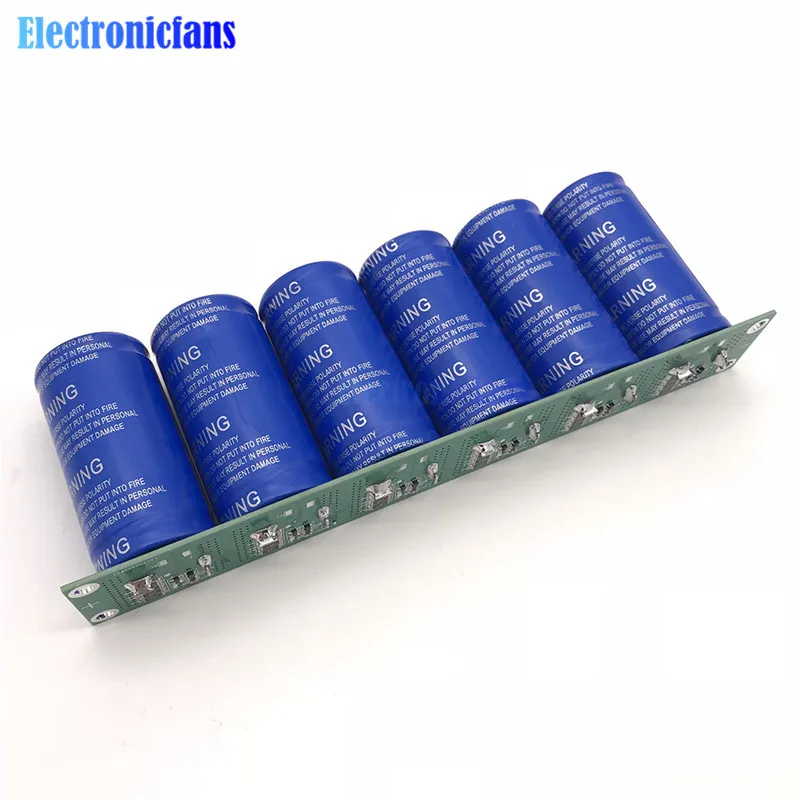

Силовой конденсатор может называться по-разному. Некоторые из этих названий включают конденсатор для хранения энергии, энергетический конденсатор, блок питания, флэш-конденсатор, аккумуляторный конденсатор, суперконденсатор, ультраконденсатор или конденсатор для хранения заряда.

Перейдите по этой ссылке, чтобы узнать больше о суперконденсаторе, бумажном конденсаторе, переменном конденсаторе.

узнайте больше о MCQ для параллельных пластинчатых конденсаторов, MCQ для проектирования печатных плат.

Итак, это все краткая информация о силовом конденсаторе. При установке силовых конденсаторов необходимо соблюдать некоторые меры предосторожности; эти конденсаторы надо подключать там, где нет вибрации, агрессивных газов, взрывов, ударов, пожароопасности и т. д. Вот вам вопрос, что такое конденсаторная батарея?

Силовые конденсаторы Главная

Решения по обеспечению качества электроэнергии

Мы специализируемся на обеспечении качества электроэнергии более 45 лет и можем производить, поставлять, устанавливать, обслуживать и обновлять каждое оптимальное решение для любого применения

Решения по обеспечению качества электроэнергии

Мы специализируемся на обеспечении качества электроэнергии более 45 лет и можем производить, поставлять, устанавливать, обслуживать и обновлять каждое оптимальное решение для каждого приложения

Вирус COVID-19

Power Capacitors Ltd теперь работает в обычном режиме и внедрила всеобъемлющую политику Covid-19

Наши услуги

Мы можем помочь со всеми аспектами питания Качество для вашего бизнеса

PFC — коррекция коэффициента мощности

Использование конденсаторов для подачи реактивной мощности и коррекции коэффициента мощности является хорошо зарекомендовавшим себя технологии, и один, предлагаемый Power Capacitors Ltd более 45 лет. Признанный лидер рынка BlueLine PowerCab и PowerCabPlus поставляются в стандартной и индивидуальной конструкции для любых требований в любой сфере. промышленность.

AHF – Активные фильтры гармоник

Активные фильтры способны почти мгновенно измерять и компенсировать гармонические токи излучаемые сегодняшними высокоэффективными и энергосберегающими устройствами. Поддержание напряжения питания «чистым» нагрузки работают надежно для дольше.

HPQ — Hybrid Power Quality

Решение HPQ включает бесшовную комбинацию устройств PFC и AHF в единую систему, где и коэффициент мощности, и гармонические искажения контролируются одним устройством.

UPQ — качество бесперебойного питания

Традиционно чрезвычайно чувствительные нагрузки, такие как центры обработки данных и медицинские учреждения, должны быть защищены. коррекцией коэффициента мощности, активными фильтрами гармоник и источником бесперебойного питания (ИБП). Система UPQ объединяет все эти функции в единое целое с ожидаемым сокращением Размер и стоимость на момент установки.

SS — Site Services

Power Capacitors Ltd имеет самую большую в стране команду специально обученных PFC и Power Quality. инженеры. Эти услуги предлагаются для всего оборудования коррекции коэффициента мощности и другого оборудования для контроля качества электроэнергии. независимо от производителя.

ESS – система накопления энергии

Коммерческие и технические преимущества систем накопления энергии признаются и внедряются на с экспоненциальным ростом во всех секторах рынка. Все сайты со встроенной генерацией умеют максимизировать коммерческую выгоду от своего генерирующего оборудования, будь то солнечная, ветровая, гидроэнергия или биомасса.

Применение

Наши продукты и услуги по обеспечению качества электроэнергии могут использоваться в различных отраслях промышленности.

Тяжелая промышленность

Тяжелая промышленность

Коммерческая

Возобновляемая энергия

О нас

У НАС ДОЛГАЯ ИСТОРИЯ В ОБЛАСТИ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Компания специализируется на всех аспектах качества электроэнергии с 1973 года. Наш опыт разнообразный как наша клиентская база, которая на протяжении более 45 лет всегда включала крупные многонациональные производство, финансовые и коммунальные компании, а также МСП и частные лица. Являясь бесспорными экспертами в области качества электроэнергии, мы с радостью принимаем вызов и всегда готовы удобно делиться с вами нашим богатым опытом.

Рекомендуется ежегодно обслуживать систему коррекции коэффициента мощности. Наши инженеры выполнят 56 Контрольный список точек, который включает проверки окружающей среды, загрузки и пригодности для размещения изменения в поставлять.
