Таблица выпрямительных диодов от 10а 400в. Мощные силовые выпрямительные диоды

Это электронные приборы с одним p-n переходом обладающие односторонней проводимостью и предназначенные для преобразования переменного напряжения в постоянное. Частота выпрямляемого напряжения как правила не более 20 кГц. К выпрямительным диодам относятся также и диоды Шотки.

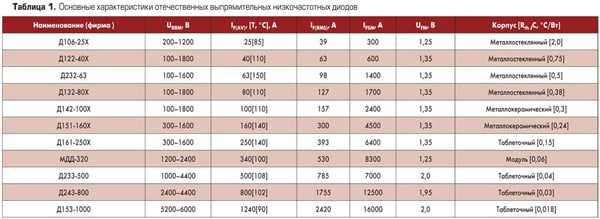

Основные параметры выпрямительных диодов малой мощности при нормальной температуре приведены в таблице 1 выпрямительных диодов средней мощности в таблице 2 и выпрямительных диодов большой мощности в таблице 3

Разновидностью выпрямительных диодов являются . Эти приборы на обратной ветви ВАХ имеют лавинную характеристику подобную стабилитронам. Наличие лавинной характеристики позволяет применять их в качестве элементов защиты цепей от импульсных перенапряжений, в том числе непосредственно в схеме выпрямителей.

В последнем случае выпрямители на этих диодах надежно работают в условиях коммутационных перенапряжений, возникающих в индуктивных цепях в момент включения, выключения сети питания или нагрузки. Основные параметры лавинных диодов при нормальной температуре окружающей среды приведены в

Выпрямительные столбы

Для выпрямления напряжения свыше нескольких киловольт разработаны выпрямительные столбы, которые представляют собой совокупность выпрямительных диодов, соединенных последовательно и собранных в единую конструкцию с двумя выводами. Эти приборы характеризуются теми же параметрами, что и выпрямительные диоды. Основные параметры выпрямительных столбов при нормальной температуре окружающей среды приведены в

Для уменьшения габаритных размеров выпрямителей и удобства их монтажа выпускаются выпрямительные блоки (сборки), имеющие два, четыре или более диода, электрически не зависимые или соединенные в виде моста и собранных в одном корпусе. Основные параметры выпрямительных блоков и сборок при нормальной температуре окружающей среды приведены в

Диоды импульсные отличаются от выпрямительных малым временем обратного восстановления, или большой величиной импульсного тока. Диоды этой группы могут быть использованы в выпрямителях на высокой частоте, например, в качестве детектора или модуляторах, преобразователях, формироват

tanders.ru

Технические данные диодов. Мощные силовые выпрямительные диоды

Выпрямительный диод – это диод на основе полупроводникового материала, который предназначен для того, чтобы преобразовывать переменный ток в постоянный. Правда, этой функцией сфера применения этих радиодеталей не исчерпывается: они применяются для коммутации, в сильноточных схемах, где нет жесткой регламентации временных и частотных параметров электрического сигнала.

Классификация

В соответствии со значением прямого тока, который является максимально допустимым, выпрямительный диод может иметь малую, среднюю и большую мощности:

  • малой – выпрямляют прямой ток до 300 mA;
  • выпрямительные диоды средней мощности – от 300 mA до 10 А;
  • большой – более 10 А.

Германий или кремний


По применяемым материалам они бывают кремниевые и германиевые, однако более широкое применение нашли кремниевые выпрямительные диоды благодаря своим физическим свойствам.

У них обратные токи в несколько раз меньше, чем в германиевых, в то время как напряжение одинаково. Это дает возможность добиваться в полупроводниках очень высокой величины допустимых обратных напряжений, которые могут составлять до 1000-1500 В. В германиевых диодах этот параметр находится в диапазоне 100-400 В.


Кремниевые диоды способны сохранять работоспособность в диапазоне температур от -60 ºС до +150 ºС, а германиевые – только от -60 ºС до +85 ºС. Это происходит потому, что когда температура становится выше 85 ºС, количество образовавшихся электронно-дырочных пар достигает таких величин, что резко увеличивается обратный ток, и выпрямитель перестает работать эффективно.

Технология изготовления


Выпрямительный диод по конструкции представляет пластину полупроводникового кристалла, в теле которой имеются две области, имеющие разную проводимость. Это послужило причиной того, что их называют плоскостными.

Полупроводниковые выпрямительные диоды делаются так: на области кристалла полупроводника, имеющей проводимость n-типа, происходит расплавление алюминия, индия или бора, а на область кристалла с проводимостью p-типа расплавляется фосфор.

При воздействии высоких температур эти два вещества накрепко сплавляются с полупроводниковой основой. Кроме того, атомы этих материалов диффундируют внутрь кристалла с образованием в нем области с преимущественно электронной или дырочной проводимостью. В итоге образуется полупроводниковый прибор, имеющий две области с различного типа электропроводностью, а между ними образован p-n-переход. Таков принцип работы подавляющего большинства плоскостных диодов из кремния и германия.

Конструкция


Для того чтобы организовать защиту от воздействий извне, а также добиться надежного отвода тепла, кристалл, имеющий p-n-переход, монтируется в корпусе.
Диоды, имеющие малую мощность, производят в корпусе из пластмассы, снабдив гибкими внешними выводами. Выпрямительные диоды средней мощности имеют металлостеклянный корпус уже с жесткими внешними выводами. Детали большой мощности размещаются в корпусе из металлостекла или металлокерамик

tanders.ru

Применение силовых диодов выпрямительного типа разной мощности

Силовые диоды (варикапы) являются полупроводниковыми приборами, функционирующими за счет использования одного стандартного p-n-перехода. Данные элементы бывают различных видов, в зависимости от того, в какой сфере они используются. Также они различаются своими характеристиками. Такие диоды еще называются выпрямительными, а их функция – преобразовывать переменный ток в однополярный. С этой целью варикап включают последовательно в цепь источника переменного тока и нагрузки. Ниже рассмотрим, что собой представляет данный прибор, и каковы его особенности.

Что это такое

Как классифицируются

Учитывая максимальный уровень прямого тока, диоды выпрямительного типа бывают:

  • маломощные – актуальны для выпрямления прямого тока до 300 mA;
  • средней мощности – 300 mA-10 A;
  • выпрямительные диоды большой мощности – больше 10 А.

При их изготовлении используется кремний или германий, однако, наиболее распространены кремниевые элементы, обладающие лучшими физическими свойствами. Их обратные токи в разы меньше, если сравнивать с германиевыми, при этом напряжение то же. Благодаря этой характеристике, в полупроводниках можно добиться высокой величины допустимого обратного напряжения – до 1500 В. Что касается германиевых диодов, здесь данный показатель варьируется от 100 до 400 В.

Также следует обратить внимание на сохранение функциональности при температурных нагрузках:

  • Кремниевые – сохраняют свои свойства при температуре от -60 до +150 градусов Цельсия;
  • Германиевые – от -60 до +85 градусов.

Обуславливается это тем, что когда уровень нагрева превышает +85 градусов, образуются электронно-дырочные пары, увеличивающие обратный ток, из-за чего работа диода становится менее эффективной.

Выпрямительными диодами называют полупроводниковые кристаллы, имеющие вид пластины. В их теле находятся две области с разной проводимостью. Именно по этой причине данные приборы носят название плоскостных. Процесс их производства выглядит следующим образом: сверху кристалла с n-проводимостью расплавляют алюминий, индий и бор, а на p-типе –фосфор. Под влиянием высокой температуры элементы плотно сплавляются друг с другом. Также следует заметить, что атомы данных материалов диффундируют в сам кристалл, из-за чего в нем появляется проводимость электронного или дырочного типа. Как результат, создается полупроводниковое устройство с двумя разными областями и отличающейся электропроводностью. Многие плоскостные мощные диоды, изготовленные из германия или кремния, функционируют именно по этому принципу.

Выделяют следующие виды силовых диодов:

  • Импульсные;
  • Обращенные;
  • Диоды Шоттки.

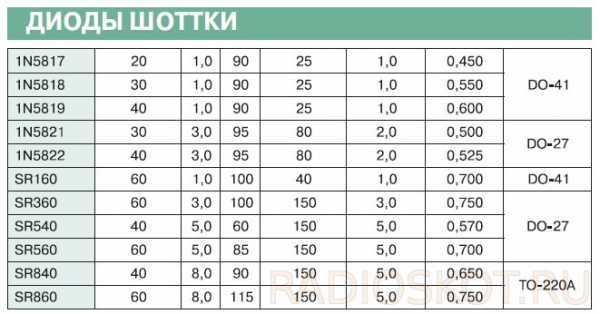

Прибор Шоттки

Импульсными – оборудуются, как правило, схемы невысокой мощности, к которым напряжение подводится импульсно. К ним предъявляется одно требование – из одного состояния в другое они должны переходить за короткий промежуток времени. Импульсные диоды имеют следующие особенности:

  • Время восстановления – время, за которое переключается напряжение на варикапе с прямого на обратное, и момент, когда ток уменьшается до определенного значения;
  • Время установления – интервал, когда прямой ток начинает протекать через прибор до определенной величины до момента установления выбранного напряжения;
  • Максимальный ток восстановления – обратный ток, прошедший через диод после переключения.

Отличительная черта обращенных диодов в том, что они в p-n-областях характеризуются большой концентрацией примесей. Обратное включение характеризуется малым сопротивлением, прямое – большим. Исходя из этого, они актуальны там, где требуется выпрямление малых сигналов, амплитуда которых не превышает нескольких десятков вольт.

Преимущество диодов Шоттки сводится к переходу металл-полупроводник. Производятся с использованием низкоомных n-кремниевых подложек и высокоомного эпитаксиального слоя (тонкий слой) аналогичного полупроводника. Сверху описанного слоя наносится металлический электрод, который отвечает за выпрямление, но он не способен инжектировать неосновные носители в базовую область. По этой причине в данных приборах не протекают медленные процессы – в них не накапливаются и не рассасываются неосновные носители в базе. Исходя из этого, диоды Шоттки имеют невысокую инерционность.

Важно! Варикапы Шоттки имеют низкое последовательное сопротивление, если сравнивать с выпрямительными приборами, так как их слой имеет малое сопротивление. Таким образом, при помощи диодов Шоттки выпрямляются значительные токи (более 10 А).

К сведению. Импульсные вторичные источники питания, выпрямляющие высокочастотные напряжения (несколько МГц), оборудуются такими диодами.

Конструкция силового диода

Кристалл с p-n-переходом вмонтирован в корпус, защищающий его от влияний извне и позволяющий обеспечить надежное отведение тепла. Маломощные приборы помещаются в пластиковые корпуса с гибкими внешними выводами. Варикапы средней мощности выполняются из металлостеклянного корпуса (жесткие выводы). Для изготовления приборов высокой мощности используется металлостеклянный или металлокерамический корпус.

Как выглядит

Кристалл p-n-перехода из кремния или германия припаивается к кристаллодержателю, выступающему в роли основания корпуса. К нему приваривают изделие с изолятором из стекла, через него выводится один из электродов.

Как было замечено выше, маломощные диоды имеют гибкие выводы, благодаря которым их монтируют в схемы. Такие изделия компактны и мало весят. А средне,- и высокомощные устройства оснащены более мощными выводами, так как токи, с которыми они работают, имеют значительную величину. Их нижняя часть содержит массивное основание, задача которого – отводить тепло. Наружная часть выполнена плоской, что требуется для надежного теплового контакта с наружным радиатором.

Технология производства может различаться, поэтому диоды бывают точечными и плоскостными. Для сборки первых применяется кремний или германий – это пластина n-типа, имеющая площадь от 0.5 до 1.5 квадратных миллиметра, а также стальная игла, необходимая для образования p-n-перехода в области контакта. Из-за малой мощности переход получается малоемкостным, поэтому используется в высокочастотных цепях. Ток через переход обычно небольшой – не больше 100 мА. Плоскостные варикапы предполагают две соединенные пластины, где у каждой своя электропроводность. Благодаря большой площади контакта получаются емкостный переход и сравнительно низкая рабочая частота. Показатель проходящего тока достигает 6000 А.

Где находят применение диоды

Такие приборы используются не только в качестве выпрямительных или детекторных устройств. Они применяются во многих других областях. Благодаря хорошим вольтамперным характеристикам, варикапы актуальны в тех областях, где нужно нелинейно обрабатывать аналоговые сигналы. Это различные преобразователи частоты, логарифмические усилители, детекторы и прочие устройства. Роль диода здесь – функционировать в качестве преобразователя или формировать характеристику прибора (их включают в цепь обратной связи).

Схема с приборами

Силовые диоды также есть в стабилизированных источниках питания, коммутирующих элементах и так далее.

Используя варикапы, с легкостью создается ограничитель сигнала: если два диода включить встречно-параллельно, то они отлично защищают вход усилителя, к примеру, микрофонного, чтобы тот не подавал сигнал высокого уровня. Нередко ими оборудуются коммутаторы сигналов и логические приборы.

Светодиоды – один из видов классических варикапов. Некоторое время назад такие приборы использовались в качестве индикатора. В наше же время светодиоды широко используются, начиная обычными фонариками и заканчивая телевизорами с LED-подсветкой.

Многие задаются вопросом что лучше: сборка или отдельные диоды. Однозначного ответа здесь нет, так как функциональность в обоих случаях одинакова. Преимущество сборки заключается в компактности, но, с другой стороны, если она выйдет из строя, ее можно только заменить на новую. Если использовать отдельные элементы, то если какой-то прибор вышел из строя, его заменяют новым выпрямительным диодом.

Отталкиваясь от справочника, силовой диод – это прибор, при помощи которого переменный ток преобразуется в постоянный. Некоторое время назад использовались электровакуумные варикапы и игнитроны, которые сейчас успешно заменены приборами из полупроводниковых материалов и диодными мостами (четыре диода, заключенные в один корпус). Такие элементы бывают разных видов, где каждый имеет свои технические характеристики, особенности и области применения.

Видео

Оцените статью:

jelectro.ru

ИМПУЛЬСНЫЕ ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

Для импульсных источников питания наиболее подходят диоды с оптимизированными собственными ёмкостью и временем, требующимся на то, чтобы обратное сопротивление восстановилось. Достижение необходимого показателя по первому параметру происходит при уменьшении длины и ширины p-n — перехода, это соответственно сказывается и на уменьшении допустимых мощностей рассеивания.

ВАХ импульсного диода

Величина барьерной ёмкости у диода импульсного типа в большинстве случаев составляет меньше 1 пФ. Время жизни неосновных носителей не превышает 4 нс. Для диодов данного типа характерна способность к пропусканию импульсов продолжительностью не более микросекунды при токах с широкой амплитудой. Обычные диоды или вообще не работают с ИБП, или сильно перегреваются и резко ухудшают свои параметры, поэтому нужны специальные высокочастотные элементы – они же “фаст диоды”. Далее приводятся их основные типы, наименования и характеристики, достаточные для радиолюбительской практики.

Справочник импортным по импульсным диодам

Диоды Шоттки в импульсных БП

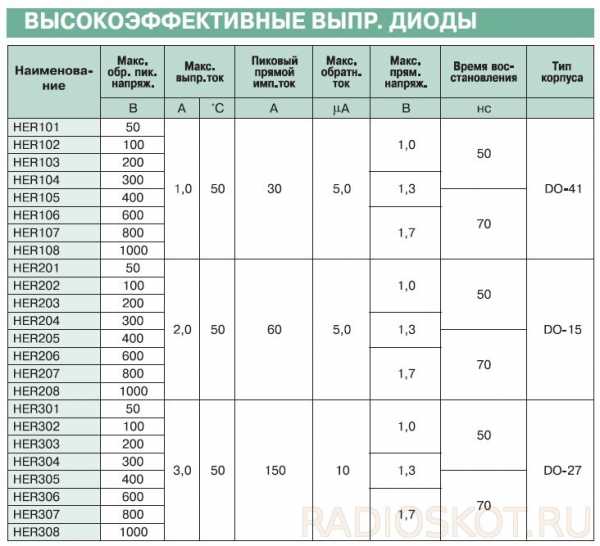

Высокоэффективные выпрямительные диоды

Другие диоды Шоттки

Кремниевые импульсные диоды

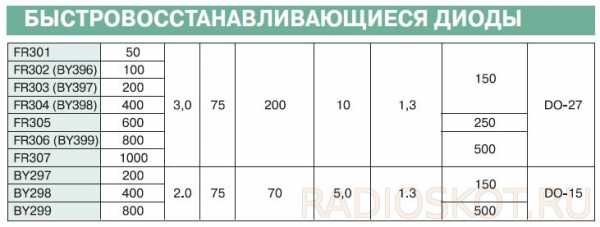

Быстровосстанавливающиеся диоды

Быстродействующие выпрямительные диоды

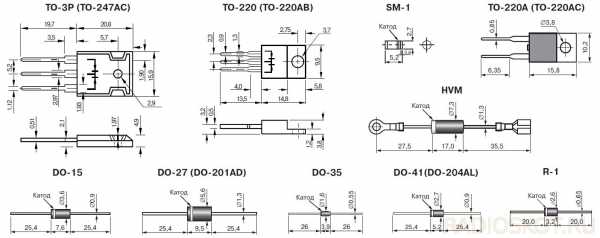

Типы корпусов диодов

Все эти диоды предназначены для частот в несколько десятков килогерц и используются в выпрямителях импульсных блоков питания. Естественно их можно ставить в обычные трансформаторные БП на 50 Гц.

   Форум и справочная информация

   Обсудить статью ИМПУЛЬСНЫЕ ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ



radioskot.ru

Диоды В10, В25, В50, В200 — Диоды силовые — Продукция — КазЭкспорт Новосибирск

Диоды В10, В25, В50, В200штыревые диоды, преобразовывают постоянный и переменный ток до 200А частотой до 500Гц в цепях с напряжением 150В – 1600В.

Полярность диода следующая – медное основание диода является катодом, гибкий вывод – анодом.

Диоды собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Для лучшего отвода тепла диода при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Диоды могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Применяются силовые диоды В10, В25, В50, В200 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.

Подробные характеристики, расшифровка маркировки, полярность, габаритные размеры, предельные прямые вольт-амперные характеристики, рекомендуемые охладители к диодам, советы и рекомендации по эксплуатации, а также таблица замены диодов, снятых с производства, указаны ниже.

Наша компания гарантирует качество и работу диодов в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на диоды В10, В25, В50, В200 зависит от класса, количества, сроков поставки и формы оплаты.

kazexport.com

Отечественные выпрямительные диоды на 10 ампер. Мощные силовые выпрямительные диоды

Существует множество приборов и устройств, которые преобразовывают электрический ток. Предлагаем рассмотреть, что такое выпрямительные диоды большой мощности и средней, их принцип работы, а также характеристики и применение.

Описание выпрямительных диодов

Выпрямительный электрический диод высокой и средней мощности (СВЧ) – это устройство, которое позволяет электрическому току двигаться только в одном направлении, в основном он используется для работы определенного источника питания. Выпрямительные диоды могут перерабатывать более высокий ток, чем обычные проводники. Как правило, они применяются для преобразования переменного тока в постоянный, частота которого не превышает 20 кгц. Схема их работы имеет следующий вид:

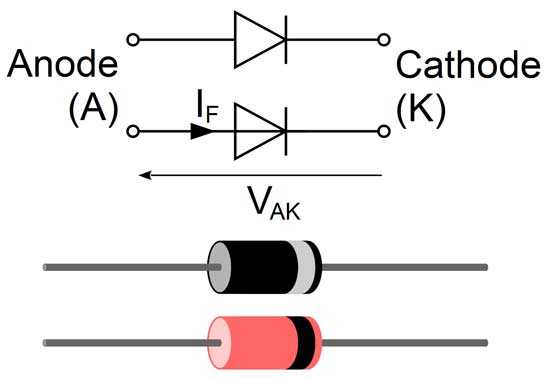

Фото – Принцип работы выпрямительного диода

Многие электрические приборы нуждаются в данных дискретных компонентах из-за того, что они могут выступать в роли интегральных схем. Чаще всего выпрямительные мощные диоды изготавливают из кремния, благодаря чему их поверхность PN-перехода довольно велика. Такой подход обеспечивает отличную передачу тока, при этом гарантируя отсутствие замыканий или перепадов.


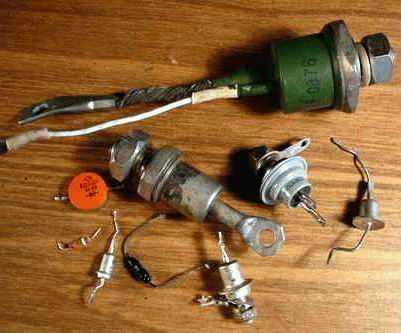

Фото – Выпрямительные диодыВыпрямительные диоды

Кремниевые полупроводниковые выпрямители, ламповые термоэлектронные диоды изготавливаются при использовании таких соединений, как оксид меди или селена. С введением полупроводниковой электроники, выпрямители типа вакуумных трубок с металлической основой устарели, но до сих пор их аналоги используются в аудио и теле-аппаратуре. Сейчас для питания аппаратов от очень низкого до очень высокого тока в основном используются полупроводниковые диоды различных типов (быстродействующие блоки, иностранные германиевые приборы, отечественные устройства таблеточного исполнения, диоды Шоттки и т.д.).

Другие устройства, которые оснащены управляющими электродами, где требуется более простой способ ректификации или переменное выходное напряжение (как пример, для сварочных аппаратов) используют более мощные выпрямители. Это могут кремниевые или германиевые приборы. Это тиристоры, стабилитроны или другие контролируемые коммутационные твердотельные переключатели, которые функционируют как диоды, пропуская ток только в одном направлении. Их использует промышленная электроника, также они широко применяются для инженерной электротехники, сварки или контроля работы линий передач тока.


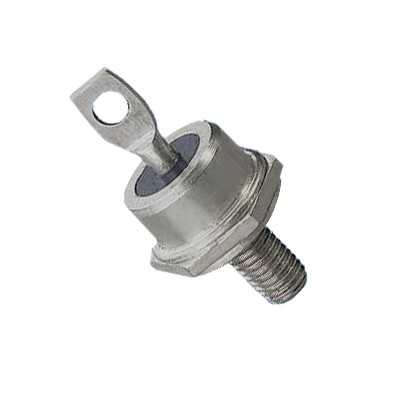

Фото – Выпрямительный диод и катод с анодом

Типы стандартных выпрямителей

Существуют различные силовые выпрямительные полупроводниковые диоды в зависимости от типа монтажа, материала, формы, количества диодов, уровня пропускаемого тока. Самыми распространенными считаются:

  1. Устройства средней силы, которые могут передавать ток силы от 1 до 6 Ампер. При этом технические параметры большинства приборов говорят, что такие диоды могут изменить ток с напряжение до 1,3 килоВольт;
  2. Выпрямительные диоды максимальной серии могут пропускать ток от 10 Ампер до 400, в основном они применяются как сверхбыстрые преобразователи, для контроля промышленной сферы деятельности. Эти устройства называются также высоковольтные;
  3. Низкочастотные диоды или маломощные.

Перед тем, как купить какие либо устройств данного типа, очень важно правильно подобрать основные параметры выпрямительных диодов. К ним относятся: характеристики ВАХ (максимальный обратный ток, максимальный пиковый ток), максимальное обратное напряжение, прямое напряжение, материал корпуса и средняя сила выпрямленного тока

Мы предоставляем таблицу, где Вы сможете в зависимости от своих потребностей, осуществить выбор типа диода. Указанные технические характеристики могут изменяться по требованию производителя, поэтому перед покупкой уточняйте информацию продавца.


Фото – Таблица низкочастотных диодов

Импортные (зарубежные) выпрямительные диоды (типа КВРС, SMD):


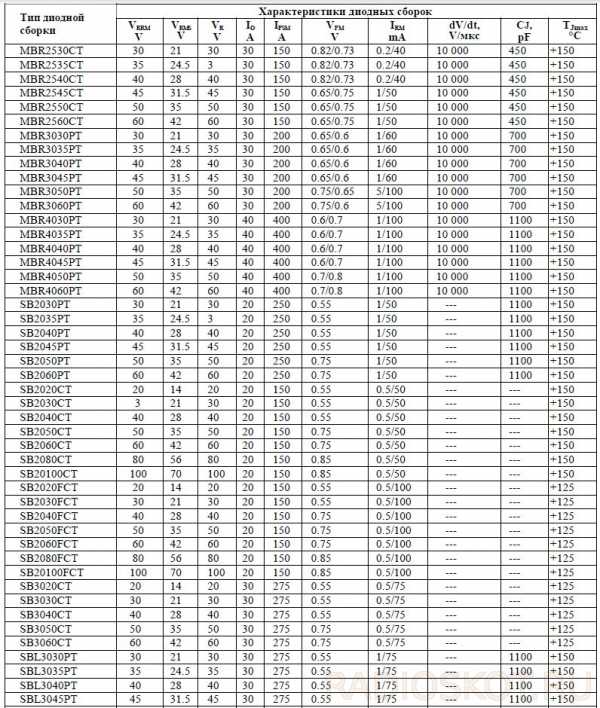

Фото – Таблица импортных диодов

Данные про силовые или высокочастотные диоды:


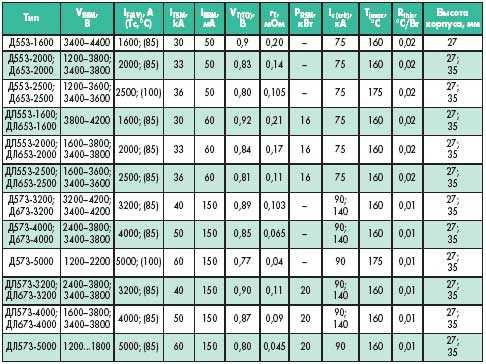

Фото – Силовые диоды

Выпрямительные схемы включения также бывают разные. Они могут быть однофазными (например, автомобильные и лавинные диоды) или многофазными (трехфазные считаются самыми популярными). Большинство выпрямители малой мощности для отечественного оборудования однофазны, но трехфазный очень важен для промышленного оборудования. Для генератора, трансформатора, станочных приспособлений.

Но при этом, для неконтролируемого мостового трехфазного выпрямителя используются шесть диодов. Поэтому его часто называют шестидиодным выпрямительным прибором. Мосты считаются импульсными и способны нормализовать и выпрямить даже нестабильный ток.

Для маломощных аппаратов (зарядного устройства) двойные диоды, соединенные последовательно с анодом первого диода, также соединены с катодом второго, а изготовлены в едином корпусе. Некоторые имеющиеся в продаже двойные диоды имеют в доступе все четыре терминала, которые можно настроить по своим потребностям.

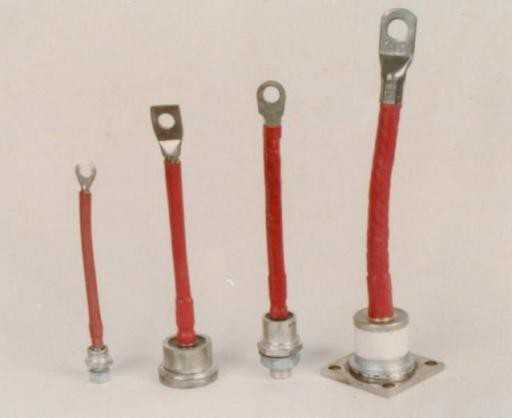

Фото – Выпрямитель
