Плиты магнитные поворотные синусные для плоскошлифовальных станков

Каталог товаров

Главная Каталог оборудования Станки и станочное оборудование Металлообрабатывающие станки Шлифовальные Оснастка для шлифовальных станков Плиты магнитные и электромагнитные

Продажа плит магнитных для плоскошлифовальных станков со склада (СПб, Москва, Челябинск, Казань) от производителя.
Актуальные прайс-листы с ценами на плиты магнитные синусные поворотные запрашивайте в отделе станочного оборудования.

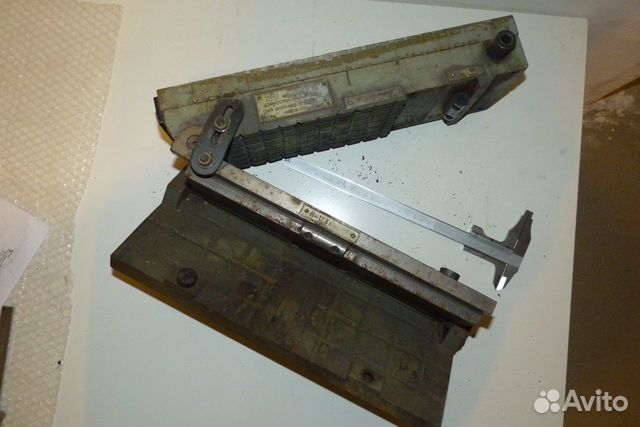

Синусные поворотные плиты предназначены для закрепления деталей при обработке на металлорежущих станках под различным углом.

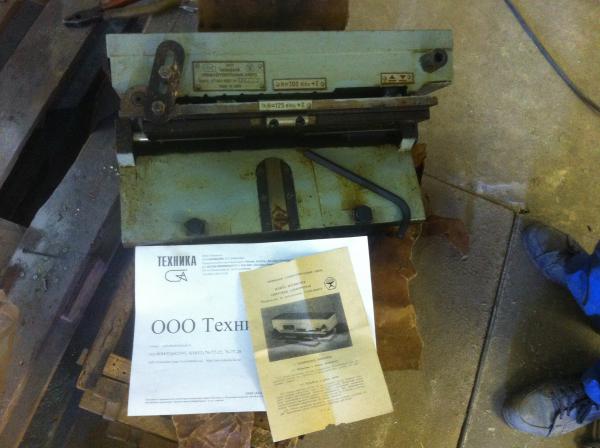

Двухповоротная плита состоит из трех основных узлов:
нижнего основания, средней поворотной плиты, магнитной плиты.
Одноповоротная плита состоит из двух узлов:
нижнего основания и магнитной плиты.

Включение/выключение магнитной плиты осуществляется поворотом съемной рукоятки.
Поворотная ось изготовлена из стали, основание – из чугуна или стали.
Поворотные части одноповоротной плиты функционируют в продольной плоскости, двухповоротной – в продольной и поперечной плоскостях.
Плита магнитная включается поворотом съемной рукоятки на 180.
Выключение плиты осуществляется обратным действием.

Свойства плиты магнитной поворотной:

Высокая точность обработки и надежный зажим заготовки благодаря неизменной силе действия магнитного поля.
Угол поворота в продольном направлении – 0^о…60^о.
Угол поворота в поперечном направлении – 0^о…45^о.
Удельная сила притяжения 70 Н/см².

Технические параметры плит магнитных поворотных:


	Двухповоротные		Одноповоротные
	2С7208-0003	ПММ 1С-0109-1	ПММ 1С-0113-1		ПММ 1С-0011-1
Размер рабочей поверхности, мм	125×400	200×400	200×450		200×630
Межполюсное расстояние, мм	18
Угол поворота в продольном направлении, град в поперечном направлении, град	0-60 0-45	0-60 или 0-45
Масса, кг	35	45		50	60

Купить плиту магнитную поворотную синусную плоскошлифовальных станков вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России. Наверх

ᐈ Синусна магнітна плита 125×400 з сховища

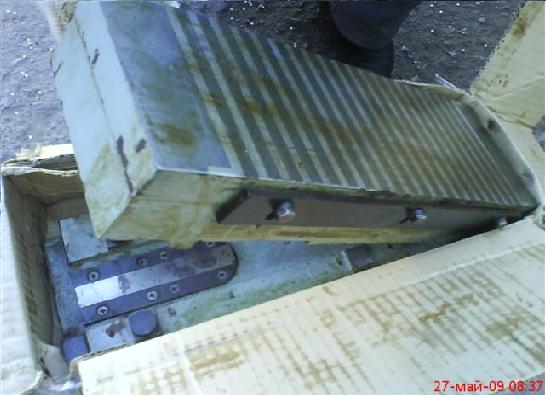

Плита магнітна синусна 125х400 застосовується для фіксації металовмісних деталей за допомогою сили електромагнітного тяжіння. Магнітна плита не потребує джерела живлення, так як у конструкції плити магнітної прямокутної використані постійні магніти, розміщені в сталевій арматурі, яка використовується як концентратор магнітної енергії. Фіксація заготовок за допомогою таких плит має ряд переваг: висока точність обробки заготовки, мінімальний час на встановлення та зміну заготовки, надійність кріплення матеріалу, деталь для обробки доступна з п’яти сторін та ін. Ця верстатна оснастка широко використовується на металообробних верстатах, в основному шліфувальних або плоскошліфувальних.

Основные характеристики
Розмір робочої поверхні:	800×320 мм
Питома сила тяжіння:	30 H/см2
Питома сила залишкового магнетизму:	0,5 H/см2
Шорсткість робочої поверхні:	1,25
Вага:	120 кг
Кут повороту
в продольному напрямку:	0-65º
в поперечному напрямку:	0-45º
Точність кутовї установки
в продольному напрямку:	+-15 сек
в поперечному напрямку:	+-25 сек

Конструкція плита магнітна синусна

Плита магнітна прямокутна складається з трьох основних частин: рухомого та нерухомого магнітних блоків та корпусу. Магнітні блоки зібрані із сталевих пластин, між якими розташовані постійні керамічні магніти. Вільний простір між сталевими пластинами наповнений немагнітним матеріалом.

При включенні плити, полюси блоку живлення лягають на немагнітні елементи корпусу, спрямовуючи весь магнітний потік магнітів через адаптер і деталі. При вимкнених полюсах блоки розташовані під немагнітними прокладками адаптера. В результаті магнітний потік має новий напрямок. Рухомий магнітний блок розташований всередині корпусу і може зміщуватися за допомогою валика ексцентрикового вправо або вліво поворотом рукоятки на 180˚. У вимкненому положенні поєднуються магнітопроводи з різною полярністю, немагнітний потік на робочій поверхні відсутній.

ЗА ВЕСЬ ЧАС РОБОТИ У НАС ТІЛЬКИ ПОЗИТИВНІ ВІДГУКИ

Немає мінімального замовлення

Відправлення того ж дня

Працюємо без передоплати

Гарантія повернення

6 ОСНОВ УСПІХУ НАШОЇ КОМПАНІЇ

Продаємо «з перших рук»

Власний імпорт і виробництво.

Відправляємо замовлення по Україні

Спосіб доставки обирає клієнт.

Професійна консультація

Підкажемо і підберемо за вибором продукції.

Широкий асортимент

В каталозі понад 10000 найменувань товару.

Даруємо знижки

Мінус від ціни отримують оптовики і постійні клієнти.

Більше 10 років на ринку

Успішна робота протягом усього часу діяльності.

магнитных синусоидальных пластин | Magnetool, Inc.

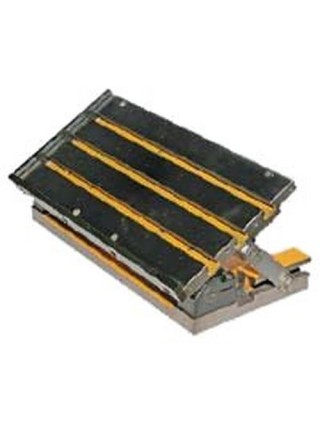

С помощью синусоидальных пластин MAGNETOOL с постоянными магнитами можно быстро выполнить точную угловую настройку. Найдите требуемый угол в таблице, соберите соответствующую комбинацию концевых мер, вставьте концевые меры на место и зафиксируйте синус.

Магнитные патроны изготовлены из мощных керамических магнитов, которые никогда не теряют мощность. Верхние пластины из стали и нержавеющей стали спаяны в печи в единую сплошную пластину. Стандартное расстояние между полюсами составляет 3/8″. Также доступно мелкое расстояние между полюсами 1/8″, способное удерживать как тонкие, так и толстые детали. Расстояние между полюсами MSP363 составляет всего 1/4 дюйма.

Допуск на прямоугольность, параллельность и между валками на 363 и 66 составляет 0,0002; 612 — это 0,0003; 618 — это 0,0004. Листы и валки изготовлены из стали SAE .8620, науглероженной и закаленной до твердости 58-60 по шкале Роквелла «С».

Модель MSPF 664-5 Синусоидальная пластина с постоянным магнитомМодель MSP 612-10 Синусоидальная пластина с постоянным магнитомМодель MSP 363-5 Синусоидальная пластина с постоянным магнитомМодель MSPC 612 Синусоидальная пластина с постоянным магнитомМодель MSP 612-5 Синусоидальная пластина с постоянным магнитомМодель MSPC 665 Синусоидальная пластина с постоянным магнитом

Standard Pole – Single Angle

Model	Sine	Surface Area	Height in Inches	Weight lbs
MSP 363-5	5. 000	18	3-7/8	16
MSP 664-5	5.000	36	4	29
MSP 612-5	5.000	72	4-1/4	65
MSP 612-10	10.000	72	4-3/4	65
MSP 618-5	5.000	108	5-3/8	140
MSP 618-15	15.000	108	5-3/8	140
MSP 1212	10.000	144	4-3/4	155

Стандартный столб – составной угол

Model	Sine	Surface Area	Height in Inches	Weight lbs
MSPC 665	5.000-5.000	36	5	37
MSPC 612	5. 000-10.000	72	5-3/4	85
MSPC 618-5	5.000-15.000	108	7-1/4	176
MSPC 1212	10.000	144	6-5/8	200

Fine Pole – Single Angle

Model	Sine	Surface Area	Height in Inches	Weight lbs
MSPF 664-5	5.000	36	4	29
MSPF 612-5	5.000	72	4-1/4	65
MSPF 612-10	10.000	72	4-3/4	65
MSPF 618-5	5.000	108	5-3/4	148
MSPF 618-15	15.000	108	5-3/4	148
MSPF 1212	10. 000	144	4-3/4	155

Fine Pole – составной угол

Model	Sine	Surface Area	Height in Inches	Weight lbs
MSPCF 665	5.000-5.000	36	5	37
MSPCF 612	5.000-10.000	72	5-3/4	85
MSPCF 618-5	5.000-15.000	108	7-1/2	184
MSPCF 1212	10.000	144	6-5/8	200

Magna-Sine Magnetic Sine Sine Plants с помощью Suburban Tool, Inc.

Magna-Magnetic Sine Sine Plants с помощью Suburban Tool, Incc Inc. Inc.

МАГНИТНЫЕ СИНУСОПЛАТЫ MAGNA-SINE™
РАНЬШЕ EX-CELL-0 / ROBBINS

СДЕЛАНО НА НАШЕМ ПРЕДПРИЯТИИ В США.

Б-10-МС

Б-5-МС

Б-3-МС

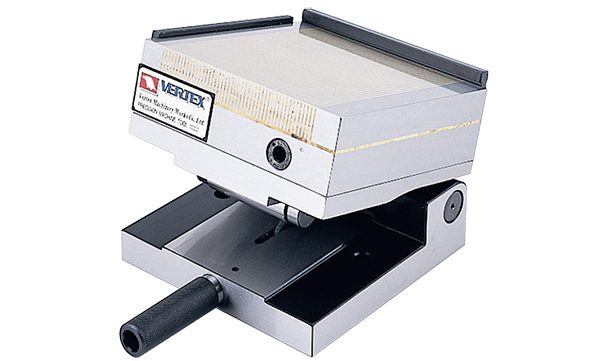

Синусоидальные пластины MAGNA-SINE™ с постоянными магнитами оснащены чрезвычайно мощными керамическими магнитными зажимами. Имея стационарные магниты в верхней пластине и подвижный магнитный сердечник, эти патроны обеспечивают средняя удерживающая способность до 100 фунтов на квадратный дюйм. Это почти в два раза больше удерживающей силы стандартного патрона!
Патроны обеспечивают максимальную фиксацию как мелких, так и крупных деталей благодаря сочетанию мелкого и стандартного расстояния между полюсами.
Все, кроме патрона, изготовлено из стали, закаленной до Rc 58-60.
Поворотный блок обеспечивает полный лицевой контакт с мерными блоками, надежно удерживая их на месте.
Калибровочный блок и шарнирные ролики отшлифованы и притерты для обеспечения прямолинейности и округлости.
Эксклюзивное запорное устройство внутри ролика шарнира обеспечивает надежный замок с расширяющимся действием. Оба винта фиксируются в направлении передней части устройства, вытягивая верхнюю пластину на наладочные калибры без перекоса.
Угловая точность гарантирована в пределах 5 секунд дуги до 15°, 10 секунд до 30° и 15 секунд до 45°.
Боковые и задние направляющие включены.

МОДЕЛЬ #	л	Вт	Х	С	КВАДРАТНАЯ И ПАРАЛЛЕЛЬНАЯ	WT(#)	ЦЕНА (долл. США)
Б-3-МС	4 дюйма	4 дюйма	3-1/2″	3 дюйма ±0,0002 дюйма	0,0002″	13	4049 долларов США
Б-5-МС	6-1/2″	6-1/2″	3-7/8″	5 дюймов ±0,0002 дюйма	0,0002″	37	4316 долларов США
Б-10-МС	6-1/2″	12 дюймов	4-1/2″	5 дюймов ±0,0002 дюйма	0,0003″	70	5497 долларов США Т
Б-15-МС	6-3/4″	18-1/4″	4-15/16″	5 дюймов ±0,0003 дюйма	0,0004″	125	12 044 $ Т

СЕРТИФИКАТЫ ПРОДУКТА

Подробная сертификация

Форма, показывающая заявленные размеры и/или допуски.
Фактические измерения этих размеров и/или допусков.
Заявление о том, что стандарты, используемые для измерения инструмента, восходят к Национальному институту стандартов и технологий.

Краткая форма сертификации

Форма, подтверждающая, что указанный продукт перед отгрузкой с завода соответствует спецификациям производителя.

МОДЕЛЬ #	ОПИСАНИЕ	WT(#)	ЦЕНА (долл. США)
СЕРТИФИКАТ-ДЛИННЫЙ	Сертификация — длинный	0	$ 131
СВИДЕТЕЛЬСТВО-КОРОТКИЙ	Сертификация — короткая	0	0

КАК ПОЛЬЗОВАТЬСЯ ПРОСТОЙ СИНУС-ПЛАСТИНОЙ, ПРУТКОМ или ТИСКАМИ

Бесплатный онлайн-калькулятор для настройки
синусоидальной пластины или синусоидальной линейки

Как настроить синусоидальную пластину или синусоиду

Сравнение синусоидальных пластин

Suburban, EX-CELL-O и Taft-Peirce
