Монтаж провода СИП 3 на ВЛЗ 6-10кв

Протяженность ВЛ-6-10-20кв выполненных проводами СИП-3 с каждым годом растет. Называются такие линии сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4кв — воздушными линиями с изолированными проводами, где на низкое напряжение 220В-380В применяются СИП-1, СИП-2, СИП-4.

Именно на средний класс напряжения 6-10кв приходится основная доля аварийных отключений. Старые ЛЭП-6-10кв выполненные голыми проводами, в первую очередь подвержены влиянию таких погодных факторов, как ветер и гололед. А применение самонесущих проводов с защитной изоляцией позволяет существенным образом улучшить характеристики их безопасности и надежности.

При использовании СИП-3 уменьшается сразу несколько параметров:

• межфазное расстояние

• ширина вырубаемой лесной просеки

• пространство при компоновке распределительных узлов на подстанции

Все это очень выгодно с экономической точки зрения.

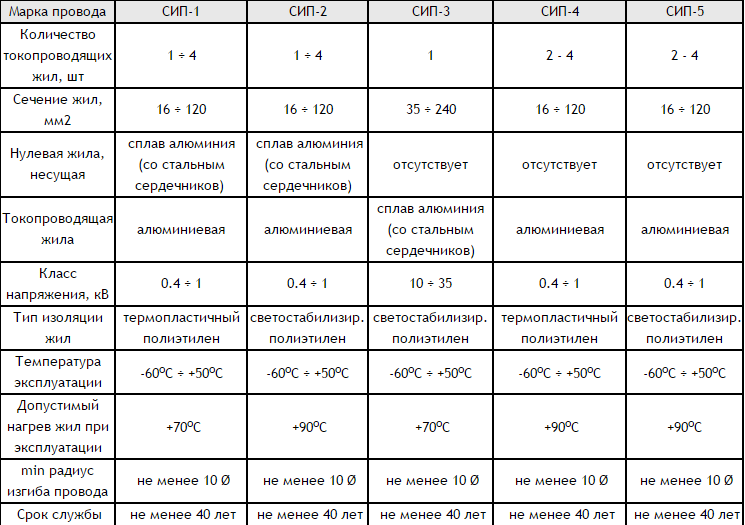

Технические характеристики провода СИП-3

Технические параметры и характеристики (сечение, номинальный ток, ток КЗ, диаметр, масса) высоковольтного провода СИП-3:

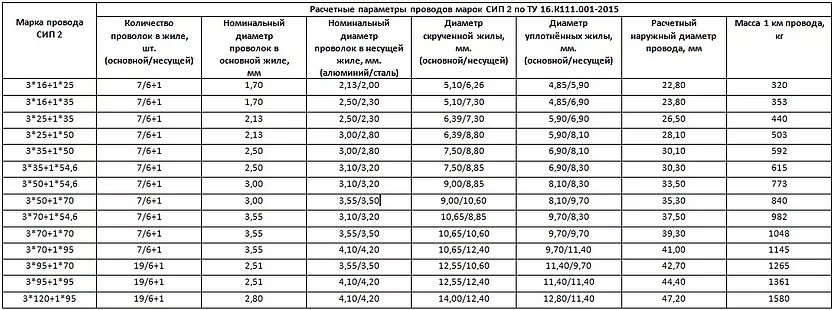

Еще данные – ток, активное, индуктивное сопротивление, падение напряжения

Качество ВЛЗ безусловно зависит от качества применяемых проводов, но оно в равной степени также зависит и от применяемой арматуры. При использовании проверенных материалов можно построить не требующую обслуживание ВЛ сроком эксплуатации более 40 лет.

Монтаж опор для ВЛЗ-10кв

Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.

И реконструкцию и новое строительство обязательно выполняют по проекту.

Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.

Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.

Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.

На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.

На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.

Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.

Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.

Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.

Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.

Установка изоляторов на ВЛЗ

Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.

IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.

Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.

Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:

EnstoSicamNiled

После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.

Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

EnstoSicamNiledКВТ

Ensto

Sicam

Niled

КВТ

Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.



Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

Основные требования которые предъявляются к канату:

• высокая механическая разрывная нагрузка

• низкая подверженность растяжению

• стойкость к ультрафиолету и влаге

• диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Раскатывать СИП-3 непосредственно по изоляторам на промежуточных опорах можно, если угол поворота трассы не превышает 15 градусов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Натяжение провода СИП

Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.

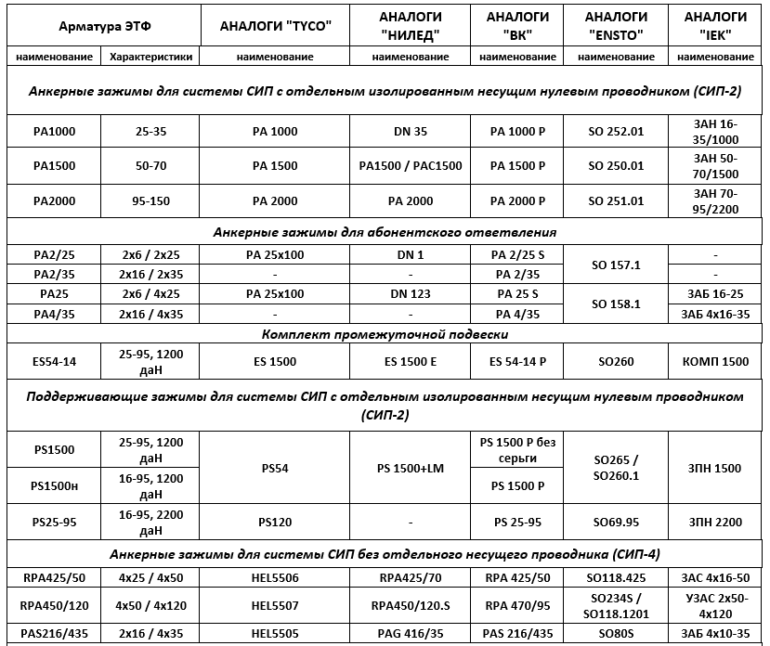

Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:

NiledSicamEnsto

Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.

Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).

Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.

Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.

Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.

Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.

Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.

Превышение усилия тяжения провода должно быть не более чем на 5% от того значения, что указано в монтажной таблице.

Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.

После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.

После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.

После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.

Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.

Установка спиральных вязок

Теперь необходимо закрепить провода на промежуточных опорах. Для этого пластиковая втулка на изоляторе проворачивается так, чтобы прорезь сдвинулась и СИП-3 оказался глухо закрыт со всех сторон.

Крепеж происходит спиральными вязками.

Они монтируются по 2 штуки на каждый изолятор, в одну и другую сторону от траверсы.

Чтобы правильно выбрать спиральную вязку учитывайте следующие два параметра:

• диаметр шейки изолятора

• сечение провода

Размеры вязок соответствующих определенному сечению провода, у большинства производителей можно определить по цветовой маркировке.

Технические данные спиральных вязок от Ensto, Niled, Sicam, КВТ:

SicamEnstoNiledКВТ

Обычные жилы алюминиевых проводов таких марок как А-50, А-70 здесь использовать запрещено! Спиральные вязки имеют специальное полимерное покрытие, предназначенное для защиты изоляции СИП от механических повреждений.

На этом непосредственный монтаж проводов СИП-3 можно считать оконченным. Остается разместить на опорах средства грозозащиты, коммутационное и другое оборудование с последующей подачей напряжения от источника питания.

Технологическая карта на монтаж проводов СИП-3 – скачать

Расшифровка, Характеристики и все Сечения

Провод СИП-3: Расшифровка, Характеристики и все Сечения

– 20/35 кВ

Заказать

Номинальное переменное напряжение	20/35 кВ
Количество жил	1 жила
Размер сечения	16 – 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка СИП-3

С

– самонесущий

И

– изолированный

П

– провод

3

– тип конструктивного исполнения

СИПг-3 – герметизированные провода должны быть устойчивы к продольному распространению воды. Распространение воды вдоль провода от места ее проникновения не должно превышать 3 м

СИПн-3 – провода с индексом “н” не должны распространять горение и образовывать при горении горящие капельки/частицы

Технические характеристики СИП-3

Общие характеристики

Номинальное переменное напряжение

20/35 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП СИП-3

3555220100

Срок службы

не менее 40 лет

Гарантийный срок эксплуатации кабеля

3 лет

Температура окружающей среды при эксплуатации кабеля

от -60°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-20°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

90 °С

В режиме перегрузки

130 °С

Предельная при коротком замыкании

250 °С

Указания по эксплуатации

Характеристики изоляции из светостабилизированного сшитого полиэтилена

Наименование характеристики	Значение
1. До старения
1.1 Прочность при растяжении, МПа, не менее	12,5
1.2 Относительное удлинение при разрыве, %, не менее	200
2. После старения в термостате при температуре (135±3) °С в течение 168 ч
2.1 Изменение* значения прочности при растяжении, %, не более	±25
2.2 Изменение* значения относительного удлинения при разрыве, %, не более	±25
3. Тепловая деформация
3.1 Относительное удлинение после выдержки при температуре (200±3) °С и растягивающей нагрузке 0,2 МПа, %, не более	175
3. 2 Остаточное относительное удлинение после снятия нагрузки и охлаждения, %, не более 15	15
4. Водопоглощение после выдержки в течение 336 ч в воде при температуре (85±2) °С: изменение массы, мг/см2, не более	1
5. Усадка после выдержки в термостате при температуре (130±3) °С в течение 1 ч, %, не более	4
6. Стойкость к продавливанию при воздействии температуры (90±2) °С в течение 4 ч: глубина продавливания, %, не более	50
7. Содержание сажи, %, не менее	2,5

* Изменение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах от последнего.

Конструкция СИП-3

• А. Основная жила

  1. Одна сталеалюминиевая, токопроводящая жила, с изоляцией из светостабилизированного сшитого полиэтилена.
  2. Изоляция из светостабилизированного сшитого полиэтилена


• Скрутка

  Жилы должны быть скручены с правым направлением

Маркировка СИП-3 Жила у СИП-3 должна иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением. Цветовое обозначение выполняется в виде цветных продольных полос шириной не менее 1 мм. Как правило используются красный, зеленый, синий, желтый и белый цвета. Маркировка цифрами и буквами тиснением или печатным способом должна производиться с интервалом не более 500 мм. Высота цифр (букв) должна быть не менее 5 мм, ширина – не менее 2 мм (для цифры 1 минимальная ширина – 1 мм). На поверхности изоляции жилы провода с интервалом не более 500 мм должно быть нанесено тиснением или печатным способом: кодовое обозначение или товарный знак, или наименование предприятия-изготовителя; марка провода и год его выпуска. Например: АО “Кабельный завод” СИП-3 2022 г.

Применение СИП-3

• Провод СИП-3 предназначен для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Сечения и маркоразмеры СИП-3

Выбрав необходимый размер кабеля СИП-3, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• СИП-3 1х16
• СИП-3 1х25

• СИП-3 1х35
• СИП-3 1х50

• СИП-3 1х70
• СИП-3 1х95

• СИП-3 1х120
• СИП-3 1х150

• СИП-3 1х185
• СИП-3 1х240

ГОСТ СИП-3

Ниже представлены государственные стандарты для СИП-3, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31946-2012

действующий

«Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

с 01.01.2014 по н.в.

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

скачать

Аналоги СИП-3

Нет информации по аналогам

Заводы-производители СИП-3

ЗАО «Белтелекабель»

ООО «Балткабель»

НАО «Иркутсккабель»

ООО «ТД ЛипарКабель»

АО «Самарская кабельная компания»

АО «Уралкабель»

АО «Ники»

ООО «ВКЗ «Волга-Дон-Кабель»

АО «Завод Чувашкабель»

ООО «Кабельный Завод “Алюр”»

ЗАО «Агрокабель»

ООО «Завод Москабель»

ООО «Камский Кабель»

ООО «ЭМ-кабель»

АО «Сибкабель»

ООО «ГК Энергокомплект МФ»

ООО «Сарансккабель»

ООО «Томсккабель»

АО «Казэнергокабель»

АО «Людиновокабель»

ОАО «Амурский кабельный завод»

ООО «КЗ «Цветлит»

ООО «Рыбинсккабель»

АО «Белэлектрокабель»

ООО «Сигнум»

АО «Электрокабель «Кольчугинский завод»

АО «Тверьэнергокабель»

ООО «ПромЭко»

Ваша заявка на кабель СИП-3 – 20/35кВ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Герконовые реле Пикеринга — серии 67 и 68

ВЫСОКОВОЛЬТНЫЕ СОЕДИНЕНИЯ SIL / СВОБОДНЫЕ ВЫВОДЫ

• Функции
• Обзор
• Размеры
• Данные | 3D модели
• Другие источники

Высоковольтные реле с сухим герконом Для напряжения до 10 кВ

• Возможность использования гибких проводников для высоковольтных соединений
• Опциональный электростатический экран
• 1 форма A SPST до 10 кВ с зазором, 7,5 кВ коммутация при 50 Вт (макс. )
• 1 форма A SPST до 8 кВ, коммутация 6 кВ при 200 Вт (макс.)
• 1 форма A SPST до 5 кВ с зазором, переключение 2,5 кВ при 100 Вт (макс.)
• Катушки 5, 12 или 24 В с возможностью установки внутреннего диода на соединениях катушек
• Конструкция SoftCenter™
• Простой монтаж с помощью контакты в формате Single-in-Line
• Прочные контакты с вольфрамовым покрытием
• Катушки 5, 12 или 24 В с дополнительным внутренним диодом
• Множество преимуществ по сравнению со стандартными реле. Кликните сюда, чтобы узнать больше.

Серия 67 Монтаж на печатной плате с подключением переключателя и катушки в формате Single-in-Line.

Серия 68 Разъемы для печатных плат на нижней стороне для подключения катушек. Выводы с верхней стороны для высоковольтных соединений.

Серии 67 и 68 сконструированы с использованием катушек без каркаса. Отсутствие катушки, поддерживающей шпульку, позволяет использовать устройство меньшего размера, чем промышленная норма. Необычный дизайн упаковки дает интересные возможности для упаковки с высокой плотностью.

Опция свободно соединенных выводов для соединений высокого напряжения позволяет отделить их от цепей низкого напряжения на печатной плате. Контакты формы A (замыкание) и формы C SPDT (переключающие) доступны с рабочими катушками на 5, 12 и 24 В.

Отключение до 10 кВ, с конфигурациями формы A SPST и формы C SPDT, а также с опцией переключения 200 Вт.

Также возможна установка электростатического экрана между переключателем и катушкой, чтобы минимизировать помехи между приводом катушки и высоковольтными цепями.

Герконовые реле серий 67 и 68 подходят для многих приложений, включая анализ горных и газовых месторождений, большие физические задачи, высокотехнологичные кабельные тестеры, тестеры объединительных плат и высоковольтные приборы.

Загрузить техпаспорт серии 67 и 68

Все наши техпаспорта были недавно обновлены и теперь включают дополнительные характеристики окружающей среды, механические характеристики и вес реле, графики ВЧ для коаксиальных реле (показывающие КСВН, потери изоляции и вносимые потери), интерактивные ссылки на дополнительную полезную информацию, сравнительные таблицы с аналогичными диапазонами реле и многое другое.

Загрузить 3D-модели Series 67 и 68

Загружаемый файл представляет собой zip-файл, содержащий 3D-модели в форматах STEP, IGS и SLDPRT (для этих форматов доступны бесплатные программы просмотра).

Дополнительная информация и 3D-модели

• Услуга бесплатных образцов — определить, какие компоненты проектировать, может быть непросто. К счастью, здесь, в Pickering Electronics, мы предоставляем бесплатные рабочие образцы , чтобы помочь вам оценить наши высококачественные герконовые реле.
• Инструмент для выбора герконовых реле — этот инструмент поможет вам сузить наше обширное предложение, чтобы выбрать подходящее герконовое реле для вашего приложения. После того, как вы сократите свой выбор, вы можете загрузить спецификацию реле для получения дополнительной информации, приобрести товары на складе или запросить расценки, чтобы узнать время выполнения заказа (MTO) реле.
• Краткое техническое руководство — это руководство поможет вам максимально повысить надежность вашей конструкции.
• Обеспечение качества — узнайте больше о различных аккредитациях и сертификатах, которыми обладает Пикеринг.
• Специально разработанные герконовые реле . Благодаря более чем тысяче деталей по каталогу у вас есть большой выбор при выборе подходящего герконового реле для вашего продукта. специфические требования и приложения.

Провод СИП-3 – Кабельный завод МПКА

Основным отличием кабеля СИП-3 от других видов изолированного провода является напряжение, на которое он рассчитан. То есть провода например СИП-4 типа или СИП-5 типа применяются в сетях с напряжением 0,66/1 кВ, затем 3 типа – на напряжение 20 или 35 кВ. Это напряжение должно быть указано в маркировке провода.
Для применения в воздушных линиях электропередачи переменного напряжения 20 кВ (применяется для линий на напряжение 10, 15 и 20 кВ) и 35 кВ (для линий на напряжение 30 кВ и 35 кВ) с номинальной частотой 50 Гц.
В основном наиболее востребованными размерами сечения 20 и 35 кВ в проводе СИП-3 являются 1×35, 1×50, 1×70, 1×95, 1×120, 1×150, 1×185, 1×240, цена естественно зависит от сечения, чем больше квадрат, тем выше, так как в производстве данного СИП используется больше алюминия.
При выборе данного типа провода важно понимать, что в нем одна жила, поэтому, планируя купить провод СИП-3, рассчитывая длину соединения в метрах, нужно умножить на количество жил в одно направление (2 фазы или 3) и т.д., понимая, что это цена за метр сип провода, одна жила.

Провод СИП-3 расшифровывается следующим образом:
S – самонесущий, т.е. не требует вспомогательных несущих конструкций, тросов, растяжек, изоляторов и опорных балок;
I – изолированный, указывает на то, что токопроводящая жила имеет защитное покрытие;
П – проволока
3 – тип исполнения

Исполнение:
Многопроволочная герметичная алюминиевая жила;
Светостабилизированная изоляция из сшитого полиэтилена;

Применение:
Кабель применяется для монтажа воздушных линий электропередач (ЛЭП), качественно передает и распределяет электроэнергию потребителям, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ ( 35 кВ максимум), 50 Гц. Прокладка осуществляется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских зон (морское побережье, берег соленых озер, участки с засоленным песком). Предназначены для использования в воздушных линиях электропередачи, с подвеской на опорах или фасадах зданий и сооружений.

Токопровод применяется при устройстве участков трасс, ответвлений и отводов с соблюдением правил разводки напряжения. Самонесущий провод СИП-3 можно монтировать в городской черте, сельской местности, незаселенных местностях, где требуется прокладка длинных линий с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывается в местах любой сложности. За счет возможности подбора необходимого сечения достигается снижение материальных затрат на строительство дополнительных подстанций.
Широко применяются для городской застройки, а также для малонаселенных местностей, где необходимо строительство ЛЭП большой протяженности с минимальными потерями напряжения, для электроснабжения потребителей 1-й категории.
Это лучшее решение для проектировщиков и строительно-монтажных организаций по строительству защищенных высоковольтных линий повышенной надежности.

Технические характеристики:
Номинальное переменное напряжение – 20/35 кВ
Номинальная частота – 50 Гц
Минимально допустимый радиус изгиба при прокладке 10 диаметров кабеля
Допустимые усилия при протягивании кабеля по трассе прокладки – 50 Н/мм2
Срок службы не менее 40 лет
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля без предварительного подогрева -20 °С
Допустимые температуры нагрева жил кабеля:
– Длительно допустимая 90 °С
– В режиме перегрузки 130 °С
– Предельная при коротком замыкании 250 °С

Особенности и преимущества
СИП-3 отличается отсутствием нулевой жилы, при этом может монтироваться без дополнительных несущих конструкций, таких как трос, кабель, кабельная стяжка.
