Двутавровая балка ГОСТ Р 57837-2017 в Челябинске

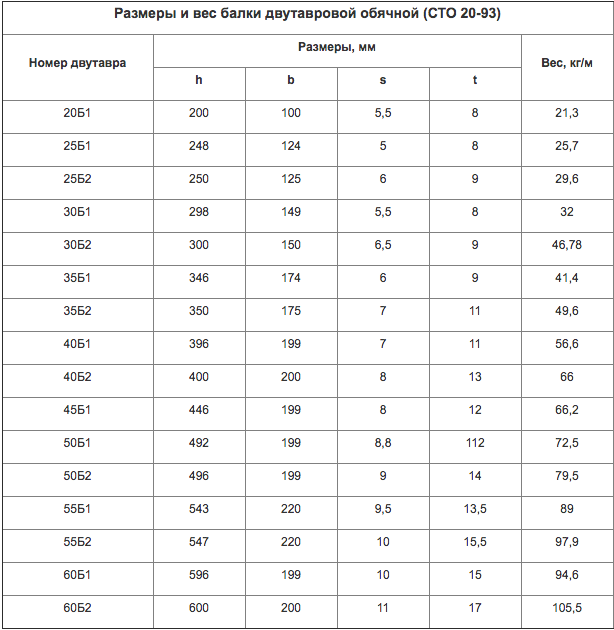

  • Нормальная двутавровая балка “Б”

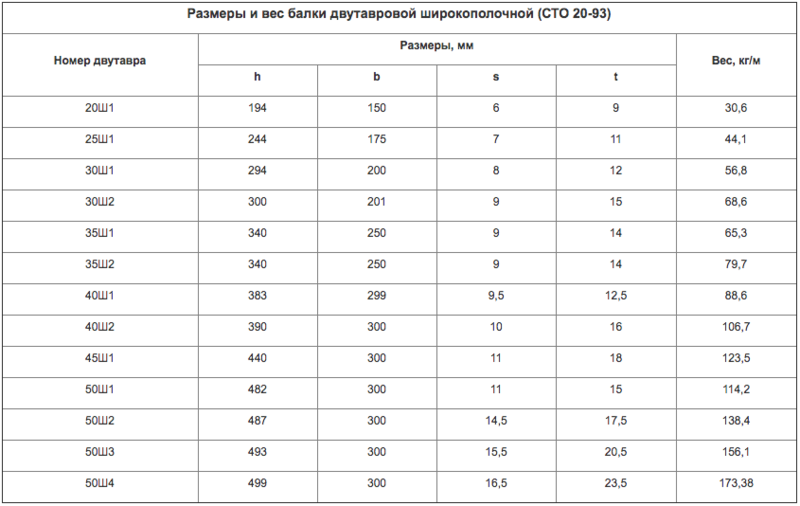

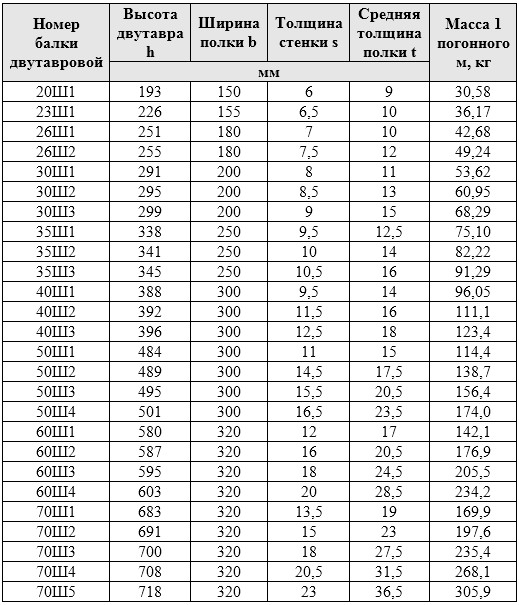

  • Широкополочная двутавровая балка “Ш”

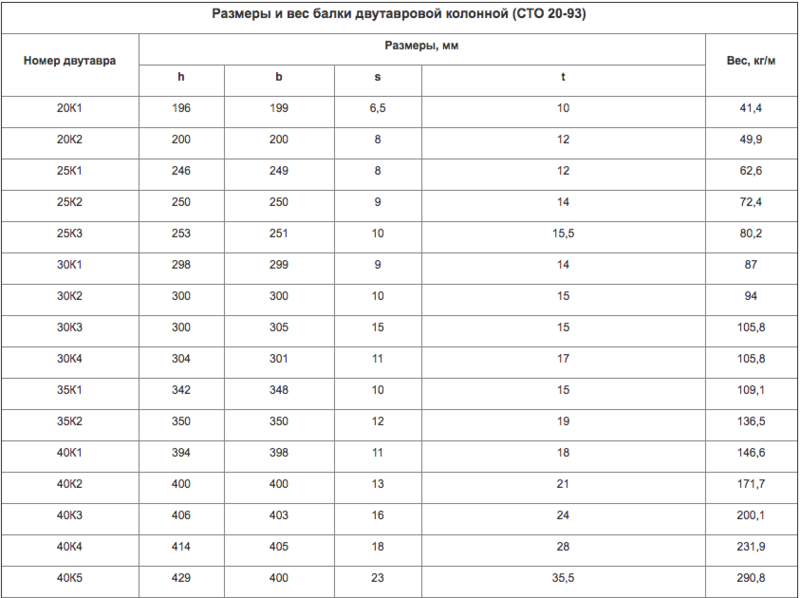

  • Колонная двутавровая балка “К”
  • Двутавровая балка “М” – Монорельс
  • Двутавровая балка “ГОСТ” с уклоном внутренних граней полок

Двутавровая балка – элемент несущих конструкций монолитно-каркасных, производственных и общественных зданий и сооружений. Основное предназначение балки – усиление надежности строительных конструкций.

Увеличенные эластичные свойства и повышенная способность сопротивляться нагрузкам позволяют конструкции получить запас гибкости, а также низкий коэффициент сжимаемости. В большинстве конструкций двутавровая балка выполняет функцию скелета, повышая жесткость сооружения, увеличивая надежность и эксплуатационные характеристики.

Основные государственные стандарты (ГОСТ), используемые при производстве двутавровых балок:

  1. 19425 и 8239 – стандарт, регламентирующий производство балок с уклоном внутренних граней, а также размеры и характеристики;

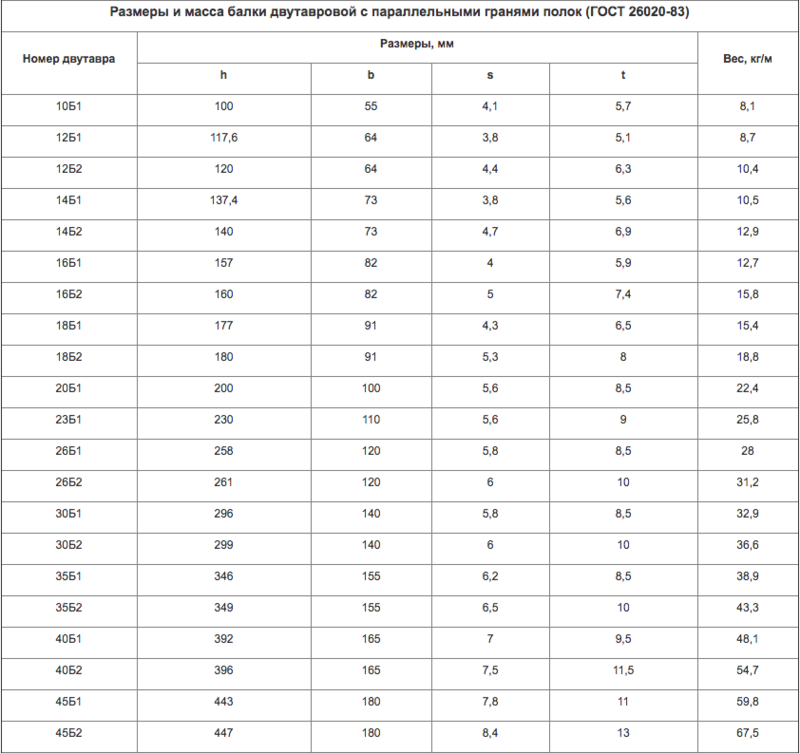

  2. 26020 – стандарт, регламентирующий производство балок с параллельными гранями, а также размеры и характеристики;

  3. 19425 – стандарт, регламентирующий производство балок специального назначения;

  4. ТУ – стандарт под конкретные разновидности изделий и их характеристики.

  5. СТО АСЧМ 20-93 – двутавры горячекатанные с параллельными гранями полок. Т/у Нижнетагильского металлургического комбината;
    С 01.01.2020 все вышеуказанные нормативные документы были объединены в один – ГОСТ Р 57837-2017.


Двутавровая балка изготавливается методом горячей прокатки. Длина проката варьируется от 4 до 12 метров. Высота двутавровой балки изготавливается от 10 до 100 см.

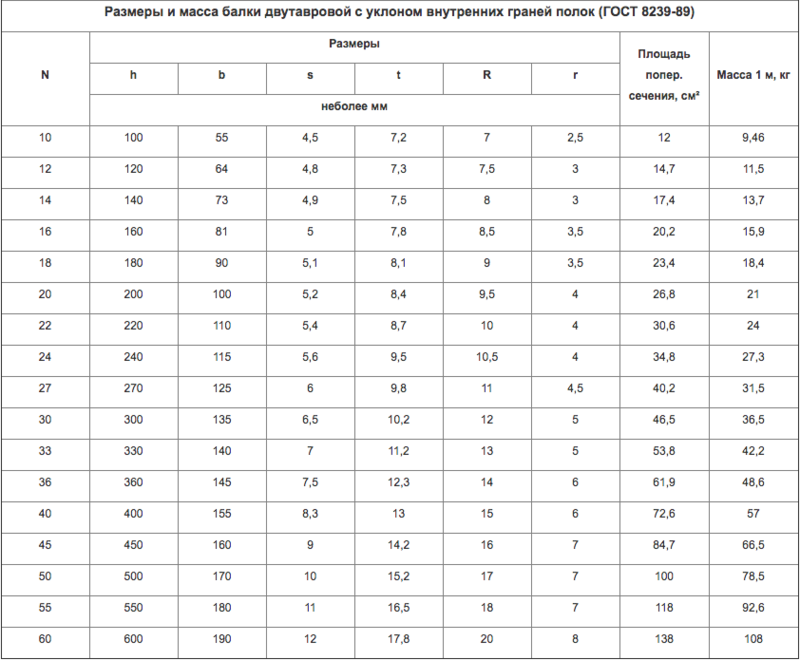

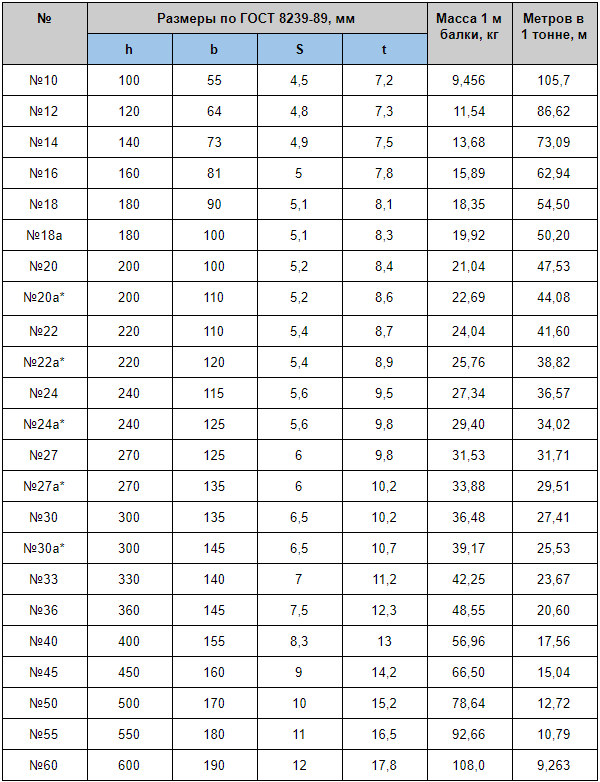

Сколько весит 1 метр двутавровой балки по ГОСТ 8239-89 (с уклоном внутренних граней полок от 6 до 12%)



Обозначения на рисунке:

h — высота самого двутавра;

b — ширина полок;

S — толщина стенки;

t — средняя толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок.


№ балки

Размеры, мм

Масса 1 м балки, кг

Количество метров в 1 тонне, м

h

b

S

t

10

100

55

4,5

7,2

9,456

105,7

12

120

64

4,8

7,3

11,54

86,62

14

140

73

4,9

7,5

13,68

73,09

16

160

81

5

7,8

15,89

62,94

18

180

90

5,1

8,1

18,35

54,50

18а

180

100

5,1

8,3

19,92

50,20

20

200

100

5,2

8,4

21,04

47,53

20а

200

110

5,2

8,6

22,69

44,08

22

220

110

5,4

8,7

24,04

41,60

22а

220

120

5,4

8,9

25,76

38,82

24

240

115

5,6

9,5

27,34

36,57

24а

240

125

5,6

9,8

29,40

34,02

27

270

125

6

9,8

31,53

31,71

27а

270

135

6

10,2

33,88

29,51

30

300

135

6,5

10,2

36,48

27,41

30а

300

145

6,5

10,7

39,17

25,53

33

330

140

7

11,2

42,25

23,67

36

360

145

7,5

12,3

48,55

20,60

40

400

155

8,3

13

56,96

17,56

45

450

160

9

14,2

66,50

15,04

50

500

170

10

15,2

78,64

12,72

55

550

180

11

16,5

92,66

10,79

60

600

190

12

17,8

108,0

9,263



 Купить новую, лежалую или Б/У двутавровую балку в Челябинске по низкой цене Вы можете по телефонам компании ООО “МЕТАЛЛ ЧЕЛЯБИНСК”: +7(351)776-68-40; +7(912)776-68-40; +7(951)447-99-09 или оставив заявку на почте: [email protected] pro

Двутавр 60Ш

Двутавр 60Ш, марка стали 3 пс/сп, мерность 12 м…

(

2.6/4)

Двутавр 70Ш

Двутавр 70Ш, марка стали 3 пс/сп, мерность 12 м…

(

3.6/7)

Двутавр 70Ш

Двутавр 70Ш, марка стали 09Г2С. мерность 12 м…

(

3.6/6)

Двутавр 60Ш

Двутавр 60Ш, марка стали 09Г2С, мерность 12м. ..

(

4.9/4)

Всего страниц: 9

  • 1
  • 2
  • 3
  • 4
  • 5
  • »
  • »»

Двутавровая балка ГОСТ Р 57837-2017, СТО АСЧМ 20-93 от компании ООО “МЕТАЛЛ ЧЕЛЯБИНСК”. Отгрузка металлопроката производится по всей территории РФ и СНГ. Также всегда в наличии лежалая и Б/У балка (наличие по запросу).

Балки перекрытия деревянные размеры. Двутавровые балки перекрытия деревянные:инструкция по монтажу

Содержание

  1. Балки перекрытия деревянные размеры. Двутавровые балки перекрытия деревянные:инструкция по монтажу
    • Преимущества двутавровых балок
  2. Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия –  размеры и нагрузки
  3. Расчет деревянной балки на двух опорах. Расчет несущей способности и прогиба деревянных балок
    • Что нужно для того чтобы сделать правильный расчёт
    • Длина
    • Общая информация по методологии расчёта
    • Как рассчитать несущую способность и прогиб
    • Насколько важно правильно рассчитать прогиб
    • Так зачем нужен калькулятор
  4. Деревянные балки перекрытия 6 метров. Разновидности балочных перекрытий из дерева
  5. Деревянные балки перекрытия 5 метров. Деревянные балки перекрытия – размеры и нагрузки
  6. Расстояние между балками перекрытия. Какие бывают балки
  7. Видео расчет деревянных балок перекрытий. Как рассчитать балку своими руками. Программа для расчета балок

Балки перекрытия деревянные размеры. Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа.

В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом.

Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции.

Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше.

Обратите внимание

Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

  1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

    Физико-механические свойства двутавровых деревянных балок

  2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

    Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

  3. Оптимальное отношение веса к прочности.  Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

    Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

  4. Технологичность использования.  Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия –  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина – 5 метров, сечение – 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

  • Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  • Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв. м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м – нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Расчет деревянной балки на двух опорах. Расчет несущей способности и прогиба деревянных балок

Чтобы построить деревянный дом необходимо провести расчёт несущей способности деревянной балки. Также особое значение в строительной терминологии имеет определение прогиба.

Без качественного математического анализа всех параметров просто невозможно построить дом из бруса. Именно поэтому перед тем как начать строительство крайне важно правильно рассчитать прогиб деревянных балок. Данные расчёты послужат залогом вашей уверенности в качестве и надёжности постройки.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками. Во-вторых, уделите повышенное внимание методу крепления. Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

Длина

Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски. Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

Важно ! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты.

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно ! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам.

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров . В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус. Он может быть двутавровым или же прямоугольным . Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет ! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Общая информация по методологии расчёта

В большинстве случаев в малоэтажном строительстве применяются однопролётные балки. Они могут быть в виде брёвен, досок или брусьев. Длина элементов может варьироваться в большом диапазоне. В большинстве случаев она напрямую зависит от параметров строения, которые вы собираетесь возвести.

Внимание ! Представленный в конце странички калькулятор расчета балок на прогиб позволит вам просчитать все значения с минимальными затратами времени. Чтобы воспользоваться программой, достаточно ввести базовые данные.

Роль несущих элементов в конструкции выполняют деревянные бруски, высота сечения которых составляет от 140 до 250 мм, толщина лежит в диапазоне 55—155 мм. Это наиболее часто используемые параметры при расчёте несущей способности деревянных балок.

Очень часто профессиональные строители для того чтобы усилить конструкцию используют перекрёстную схему монтажа балок. Именно эта методика даёт наилучший результат при минимальных затратах времени и материалов.

Если рассматривать длину оптимального пролёта при расчёте несущей способности деревянных балок, то лучше всего ограничить фантазию архитектора в диапазоне от двух с половиной до четырёх метров.

Внимание ! Лучшим сечением для деревянных балок считается площадь, у которой высота и ширина соотносятся как 1,5 к 1.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

M/W

Расшифруем значение каждой переменной в формуле:

  • Буква М вначале формулы указывает на изгибающий момент. Он исчисляется в кгс*м.
  • W обозначает момент сопротивления. Единицы измерения см3.

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql2)/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

  • Символ q показывает нагрузку, которую способна выдержать доска.
  • В свою очередь буква l — это длина одной деревянной балки.

Внимание ! Результат расчёт несущей способности и прогиба зависит от материала из которого сделана балка, а также от способа его обработки.

Насколько важно правильно рассчитать прогиб

Этот параметр крайне важен для прочности всей конструкции. Дело в том, что одной стойкости бруса недостаточно для долгой и надёжной службы, ведь со временем его прогиб под нагрузкой может увеличиваться.

Прогиб не просто портит эстетичный вид перекрытия. Если данный параметр превысит показатель в 1/250 от общей длины элемента перекрытия , то вероятность возникновения аварийной ситуации возрастёт в десятки раз.

Так зачем нужен калькулятор

Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.

Деревянные балки перекрытия 6 метров. Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Деревянные перекрытия

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки.  Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Часто устанавливают такие деревянные перекрытия в доме из газобетона .

Цельные деревянные балки

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки

Они имеют еще несколько существенных преимуществ, к которым относятся:

  • способность перекрыть большие пролеты;
  • простота их установки;
  • небольшая масса;
  • большой период эксплуатации;
  • высокий уровень пожарной безопасности;
  • не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Деревянные балки перекрытия 5 метров. Деревянные балки перекрытия – размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина – 5 метров, сечение – 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

  1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
  2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

  • Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м – нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

  • Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Расстояние между балками перекрытия. Какие бывают балки

Существует несколько признаков, по которым проводят классификацию деревянных балок перекрытий: по размерам, материалу, типу сечения. Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас на опирание с двух сторон . Оптимально нужно предусмотреть по 200—250 мм.

По материалу элементы разделяют на следующие виды:

  • из цельного бруса или доски;
  • из клееного бруса.

Из клееного бруса изготавливают гнутые балки

Последние стоят существенно дороже. Но зато такой материал подойдет для перекрытия больших пролетов. Обычная балка может работать на 4—6 м, в то время как клееная хорошо справляется с расстояниями 6—9 м. Клееный брус практически не дает усадки, пожаробезопасен и устойчив к действию влаги. Можно изготовить не только линейные элементы, но и гнутые . Существенным недостатком такого материала будет наличие ненатуральных компонентов (клей).

Сечение балок может быть следующих типов:

  • квадратное;
  • прямоугольное;
  • двутавровое.

Последнее имеет уширенные элементы в верхней и в нижней части. В середине сечения оно уменьшено до максимально возможных размеров. Такой вариант позволяет рационально использовать древесину и сократить ее расход. Но изготовить такой элемент непросто. По этой причине двутавр не так часто применяют в строительстве.

Чаще всего применяют брус прямоугольной формы

Оптимальным вариантом станет прямоугольник. При этом длинная сторона располагается вертикально, а короткая — горизонтально . Это обусловлен тем, что увеличение высоты лучше влияет на прочность, чем ширины. Устанавливать балку из доски плашмя практически бесполезно.

Самым невыгодным из представленных может считаться квадратное сечение. Оно меньше всех подогнано под эпюру усилий в элементе.

Также для перекрытия можно использовать бревна. Но этот вариант не получил популярности. Сечение из доски намного выгоднее и удобнее в монтаже, поэтому используется намного чаще.

Видео расчет деревянных балок перекрытий. Как рассчитать балку своими руками. Программа для расчета балок

3-дюймовая двутавровая балка | 10 футов в длину | Двутавровая балка S3 x 5,7

Детали

Двутавровая балка 3 дюйма | 10 футов в длину | ASTM A36 Grade

  • 10-футовая секция 3-дюймовой двутавровой балки
  • Материал класса ASTM A36

Материал марки A36 представляет собой углеродистую сталь средней прочности на растяжение. Используется для простых конвейерных путей и систем толкающих тележек с цепными талями. При использовании с 500-фунтовой балочной тележкой Webb модели 9792 максимальная нагрузка составляет 500 фунтов. Эта секция балки готова к монтажу и может быть закреплена на месте с помощью сварных или зажимных систем крепления. Используйте стальные двутавровые секции Ultimation с ручными конвейерными тележками с двутавровыми балками Jervis Webb для создания простых конвейерных систем. Заказать Джервис Уэбб 9792 балочная тележка здесь .

Размеры и отделка двутавровой балки S3 x 5,7

  • 5,7 фунта на фут
  • глубина 3,00″
  • Ширина фланца 2,33″
  • Толщина полотна 0,17″ в самом тонком месте
  • неокрашенный
  • Деталь №: S3-10

Размеры, свойства материала и химические свойства см. на приложенном рисунке.

Применение на конвейерных путях

Эта конструкционная сталь марки ASTM A36 идеально подходит для мелкосерийного производства. Для систем производственных линий большого объема мы рекомендуем конвейерную дорожку Jervis Webb с более высоким содержанием углерода. Сталь с более высоким содержанием углерода будет сопротивляться износу фланцев даже после того, как по ней пройдут миллионы тележек. Узнайте больше о стали ASTM A36 непосредственно от ASTM, нажав на эту ссылку.

Соображения по установке и безопасности

Многие органы власти требуют, чтобы все стальные подвесные конструкции были спроектированы и одобрены зарегистрированным профессиональным инженером. Обратитесь к инженеру за помощью в вашем конкретном приложении. При использовании с тележкой Jervis Webb 9792 с ручным толканием двутавровой балки эта балка S3 x 5,7 может выдерживать вес 500 фунтов при поддержке на расстоянии 6 футов от центра. При использовании более длинных пролетов обязательно поддерживайте балку или направляющую ближе к центрам или уменьшайте нагрузку. При необходимости эти балки можно закрепить или приварить.

Перед покупкой обратите внимание на стоимость доставки

Двутавровые балки большие, тяжелые и дорогие в доставке! Чтобы снизить стоимость доставки, Ultimation предлагает предварительно нарезанные балки различной длины и размера.

  • Балки длиной 6 футов и 8 футов могут отправляться такими курьерскими службами, как Fedex и UPS. Они могут быть доставлены практически по любому адресу в Соединенных Штатах. Минимизируйте расходы на доставку, купив нужный размер
  • Балки длиной 10 футов или 20 футов должны быть отправлены с грузовыми перевозками и  можно отправлять только на коммерческие адреса . Тот факт, что вы ведете бизнес с адреса, не означает, что транспортные компании считают ваш адрес коммерческим адресом. Если вы сомневаетесь, свяжитесь с Ultimation по адресу [email protected] или позвоните нам по телефону 586-771-1881, и мы быстро проверим ваш адрес. Если вы заказываете секции длиной 10 футов или 20 футов, у вас будет минимальный объем заказа двутавровых балок в зависимости от размера и длины. Это связано с тем, что в некоторых случаях стоимость доставки одной балки превышает стоимость самой балки.
  • Балки длиной 20 футов подлежат дополнительной оплате за доставку из-за их слишком большой длины. Эти сборы отражены в наших ценах, стоимости доставки и минимальном количестве заказа для длинномерных изделий 20 футов
  • .

Нужен другой размер?

Мы храним, режем и отправляем двутавровые балки и конвейерные гусеницы всех размеров. Многие из популярных размеров продаются в Интернете. Свяжитесь с нами по телефону 586-771-1881 для получения информации о специальной длине.

Номер детали: S3-10, MPN: UIS3-10, GTIN: 00818070022811

Вес балки — Prestress Services Industries, LLC

Вес балки

Следующая таблица веса балки была разработана для всех текущих секций балки Prestress Services Industries LLC (PSI). Эти веса балки на погонный фут оцениваются на основе ожидаемого фактического веса балки с обычным весом бетона с добавлением 4% коэффициента безопасности и округлением в большую сторону до ближайшего приращения в 5 фунтов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
