В таблице показан теоретический вес горячекатаных балок двутавровый колонных, серии К.

h – высота двутавровой балки
b – ширина полки
s – толщина стенки
t – толщина полки
r – радиус сопряжения полки к профилю

Советуем прочесть, полезную статью: Что такое двутавровая балка ?

Основная серия | С уклоном внутренних граней полок | Серия Ш | Серия К | Серия Д

Номер профиля	Размер сторон (в мм)					Площадь сечения (в см)	Вес 1 метра (в кг)
	h	b	s	t	r
20К1	195	200	6,5	10	13	52,82	41,5
20К2	198	200	7	11,5		59,7	46,9
23К1	227	240	7	10,5	14	66,51	52,2
23К2	230	240	8	12		75,77	59,5
26K1	255	260	8	12	16	83,08	65,2
26K2	258	260	9	13,5		93,19	73,2
26K3	262	260	10	15,5		105,9	83,1
30К1	296	300	9	13,5	18	108	84,8
30К2	304	300	10	15,5		122,7	96,3
30К3	300	300	11,5	17,5		138,72	108,9
35К1	343	350	10	15	20	139,7	109,7
35К2	348	350	11	17,5		160,4	125,9
35К3	353	350	13	20		184,1	144,5
40К1	393	400	11	16,5	22	175,8	138
40К2	400	400	13	20		210,96	165,6
40К3	409	400	16	24,5		257,8	202,3
40К4	419	400	19	29,5		308,6	242,2
40К5	431	400	23	35,5		371	291,2

Расчет веса балки двутавровой

Удобный калькулятор расчета веса двутавровой балки по ГОСТ: двутавр 16, 20, 30, 30Б1 и др. , таблица веса двутавра, перевод тонн в метры.

Таблица расчета веса балки двутавровой

Металлобаза «Аксвил» продает оптом и в розницу: • БАЛКУ ДВУТАВРОВУЮ № 10—40 Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.

Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
10	100	55	4,5	7,2	9,46	105,7
12	120	64	4,8	7,3	11,5	86,96
14	140	73	4,9	7,5	13,7	72,99
16	160	81	5	7,8	15,9	62,89
18	180	90	5,1	8,1	18,4	54,35
20	200	100	5,2	8,4	21	47,62
22	220	110	5,4	8,7	24	41,67
24	240	115	5,6	9,5	27,3	36,63
27	270	125	6	9,8	31,5	31,75
30	300	135	6,5	10,2	36,5	27,4
33	330	140	7	11,2	42,2	23,7
36	360	145	7,5	12,3	48,6	20,58
40	400	155	8,3	13	57	17,54
45	450	160	9	14,2	66,5	15,04
50	500	170	10	15,2	78,5	12,74
55	550	180	11	16,5	92,6	10,8
60	600	190	12	17,8	108	9,26

Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
10Б1	117,6	64	3,8	5,1	8,7	114,9
12Б1	120	64	4,4	6,3	10,4	96,2
14Б1	137,4	73	3,8	5,6	10,5	95,2
14Б2	140	73	4,7	6,9	12,9	77,5
16Б1	157	82	4	5,9	12,7	78,7
16Б2	160	82	5	7,4	15,8	63,3
18Б1	177	91	4,3	6,5	15,4	64,9
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,4	44,6
23Б1	230	110	5,6	9	25,8	38,8
26Б1	258	120	5,8	8,5	28	35,7
26Б2	261	120	6	10	31,2	32,1
30Б1	296	140	5,8	8,5	32,9	30,4
30Б2	299	140	6	10	36,6	27,3
35Б1	346	155	6,2	8,5	38,9	25,7
35Б2	349	155	6,5	10	43,3	23,1
40Б1	392	165	7	9,5	48,1	20,8
40Б2	396	165	7,5	11,5	54,7	18,3
45Б1	443	180	7,8	11	59,8	16,7
45Б2	447	180	8,4	13	67,5	14,8
50Б1	492	200	8,8	12	73	13,7
50Б2	496	200	9,2	14	80,7	12,4
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	593	230	10,5	15,5	106,2	9,4
60Б2	597	230	11	17,5	115,6	8,7
70Б1	691	260	12	15,5	129,3	7,7
70Б2	697	260	12,5	18,5	144,2	6,9
80Б1	791	280	13,5	17	159,5	6,3
80Б2	798	280	14	20,5	177,9	5,6
90Б1	893	300	15	18,5	194	5,2
90Б2	900	300	15,5	22	213,8	4,7
100Б1	990	320	16	21	230,6	4,3
100Б2	998	320	17	25	258,2	3,9
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,2

Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Ш1	193	150	6	9	30,6	32,7
23Ш1	226	155	6,5	10	36,2	27,6
26Ш1	251	180	7	10	42,7	23,4
26Ш2	255	180	7,5	12	49,2	20,3
30Ш1	291	200	8	11	53,6	18,7
30Ш2	295	200	8,5	13	61	16,4
30Ш3	299	200	9	15	68,3	14,6
35Ш1	338	250	9,5	12,5	75,1	13,3
35Ш2	341	250	10	14	82,2	12,2
35Ш3	345	250	10,5	16	91,3	11
40Ш1	388	300	9,5	14	96,1	10,4
40Ш2	392	300	11,5	16	111,1	9
40Ш3	396	300	12,5	18	123,4	8,1
50Ш1	484	300	11	15	114,4	8,7
50Ш2	489	300	14,5	17,5	138,7	7,2
50Ш3	495	300	15,5	20,5	156,4	6,4
50Ш4	501	300	16,5	23,5	174,1	5,7
60Ш1	580	320	12	17	142,1	7
60Ш2	587	320	16	20,5	176,9	5,7
60Ш3	595	320	18	24,5	205,5	4,9
60Ш4	603	320	20	28,5	234,2	4,3
70Ш1	683	320	13,5	19	169,9	5,9
70Ш2	691	320	15	23	197,6	5,1
70Ш3	700	320	18	27,5	235,4	4,2
70Ш4	708	320	20,5	31,5	268,1	3,7
70Ш5	718	320	23	36,5	305,9	3,3

Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20К1	195	200	6,5	10	41,5	24,1
20К2	198	200	7	11,5	46,9	21,3
23К1	227	240	7	10,5	52,2	19,2
23К2	230	240	8	12	59,5	16,8
26К1	255	260	8	12	65,2	15,3
26К2	258	260	9	13,5	73,2	13,7
26К3	262	260	10	15,5	83,1	12
30К1	296	300	9	13,5	84,8	11,8
30К2	300	300	10	15,5	96,3	10,4
30К3	304	300	11,5	17,5	108,9	9,2
35К1	343	350	10	15	109,7	9,1
35К2	348	350	11	17,5	125,9	7,9
35К3	353	350	13	20	144,5	6,9
40К1	393	400	11	16,5	138	7,2
40К2	400	400	13	20	165,6	6
40К3	409	400	16	24,5	202,3	4,9
40К4	419	400	19	29,5	242,2	4,1
40К5	431	400	23	35,5	291,2	3,4

Вес балки нормальной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Б1	200	100	5,5	8	21,3	46,9
25Б1	248	124	5	8	25,7	38,9
25Б2	250	125	6	9	29,6	33,8
30Б1	298	149	5,5	8	32	31,3
30Б2	300	150	6,5	9	36,7	27,2
35Б1	346	174	6	9	41,4	24,2
35Б2	350	175	7	11	49,6	20,2
40Б1	396	199	7	11	56,6	17,7
40Б2	400	200	8	13	66	15,2
45Б1	446	199	8	12	66,2	15,1
45Б2	450	200	9	14	76	13,2
50Б1	492	199	8,8	12	72,5	13,8
50Б2	496	199	9	14	79,5	12,6
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	596	199	10	15	94,6	10,6
60Б2	600	200	11	17	105,5	9,5

Вес балки широкополочной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Ш1	194	150	6	9	30,6	32,7
25Ш1	244	175	7	11	44,1	22,7
30Ш1	294	200	8	12	56,8	17,6
30Ш2	300	201	9	15	68,6	14,6
35Ш1	334	249	8	11	65,3	15,3
35Ш2	340	250	9	14	79,7	12,5
40Ш1	383	299	9,5	12,5	88,6	11,3
40Ш2	390	300	10	16	106,7	9,4
45Ш1	440	300	11	18	123,5	8,1
50Ш1	482	300	11	15	114,2	8,8
50Ш2	487	300	14,5	17,5	138,4	7,2
50Ш3	493	300	15,5	20,5	156,1	6,4
50Ш4	499	300	16,5	23,5	173,4	5,8

Вес балки колонной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20К1	196	199	6,5	10	41,4	24,2
20К2	200	200	8	12	49,9	20
25К1	246	249	8	12	62,6	16
25К2	250	250	9	14	72,4	13,8
25К3	253	251	10	15,5	80,2	12,5
30К1	298	299	9	14	87	11,5
30К2	300	300	10	15	94	10,6
30К3	300	305	15	15	105,8	9,5
30К4	304	301	11	17	105,8	9,5
35К1	342	348	10	15	109,1	9,2
35К2	350	350	12	19	136,5	7,3
40К1	394	398	11	18	146,6	6,8
40К2	400	400	13	21	171,7	5,8
40К3	406	403	16	24	200,1	5
40К4	414	405	18	28	231,9	4,3
40К5	429	400	23	35,5	290,8	3,4

Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

Источник: http://aksvil.by/klientam/tablitsa-vesov/teoreticheskiy-ves-dvutavra-balki-dvutavrovoy/

Вес 1 метра стальной балки № 60 составляет – 108 кг

Введите необходимое вам кол-во тонн, метров или штук. Выберете марку стали (сплава).

Источник: http://metal100.ru/weight/Balka-Dvutavr/%D0%B1%D0%BD/60

ГОСТ 8239-89 Балка двутавровая с уклоном внутренних граней полок

Номер балки	Размеры	Масса 1 м. п., кг	Метров в тн
h	b	s	t
10	100	55	4.5	7.2	9.46	105.71
12	120	64	4.8	7.3	11.5	86.96
14	140	73	4.9	7.5	13.7	72.99
16	160	81	5	7.8	15.9	62.89
18	180	90	5.1	8.1	18.4	54.35
20	200	100	5.2	8.4	21	47.62
22	220	110	5.4	8.7	24	41.67
24	240	115	5.6	9.5	27.3	36.63
27	270	125	6	9.8	31.5	31.75
30	300	135	6. 5	10.2	36.5	27.4
33	330	140	7	11.2	42.2	23.7
36	360	145	7.5	12.3	48.6	20.58
40	400	155	8.3	13	57	17.54
45	450	160	9	14.2	66.5	15.04
50	500	170	10	15.2	78.5	12.74
55	550	180	11	16.5	92.6	10.8
60	600	190	12	17.8	108	9.26

Источник: http://WikiMetall.ru/spravochnik/ves-balki-dvutavrovoy.html

Вес метра балки таблица

Параметры балки	Длина	Вес метра
Масса двутавра, балки ГОСТ 8239-93
Балка 10	11. 7м,12м	9,46 кг/м
Балка 12	11.7м,12м	11,5 кг/м
Балка 14	11.7м,12м	13,7 кг/м
Балка 16	11.7м,12м	15,9 кг/м
Балка 18	11.7м,12м	18,4 кг/м
Балка 20	11.7м,12м	21 кг/м
Балка 27	11.7м,12м	31,5 кг/м
Балка 30	11.7м,12м	36,5 кг/м
Балка 36	11.7м,12м	48,6 кг/м
Балка 45	11.7м,12м	57 кг/м
Вес балки ГОСТ 19425-74
Балка 24М	11.7м,12м	31,5 кг/м
Балка 30М	11.7м,12м	52,2 кг/м
Балка 36М	11.7м,12м	57,9 кг/м
Балка 45М	11.7м,12м	77,6 кг/м
Масса двутавра, балки АСЧМ 20-93
Балка 12Б1	11. 7м,12м	8,7 кг/м
Балка 14Б1	11.7м,12м	10,5 кг/м
Балка 16Б1	11.7м,12м	12,7 кг/м
Балка 16Б2	11.7м,12м	15,8 кг/м
Балка 20Б1	11.7м,12м	21,3 кг/м
Балка 25Б1	11.7м,12м	25,7 кг/м
Балка 25Б2	11.7м,12м	29,6 кг/м
Балка 30Б1	11.7м,12м	32 кг/м
Балка 30Б2	11.7м,12м	46,78 кг/м
Балка 35Б1	11.7м,12м	41,4 кг/м
Балка 35Б2	11.7м,12м	49,6 кг/м
Балка 40Б1	11.7м,12м	56,6 кг/м
Балка 40Б2	11.7м,12м	66 кг/м
Балка 45Б1	11.7м,12м	66,2 кг/м
Балка 45Б2	11.7м,12м	76 кг/м
Балка 50Б1	11.7м,12м	72,5 кг/м
Балка 50 Б2	11. 7м,12м	83,8 кг/м
Балка 55Б1	11.7м,12м	89 кг/м
Балка 55Б2	11.7м,12м	98,3 кг/м
Балка 60Б1	11.7м,12м	94,6 кг/м
Балка 60 Б2	11.7м,12м	116 кг/м
Балка 20Ш1	11.7м,12м	30,6 кг/м
Балка 20К1	11.7м,12м	41,4 кг/м
Балка 25Ш1	11.7м,12м	44,1 кг/м
Балка 25К1	11.7м,12м	62,6 кг/м
Балка 30Ш1	11.7м,12м	56,8 кг/м
Балка 30К1	11.7м,12м	87 кг/м
Балка 35К1	11.7м,12м	109,1 кг/м
Балка 35Ш1	11.7м,12м	109,1 кг/м
Балка 40 К1	11.7м,12м	153 кг/м
Балка 40Ш1	11.7м,12м	88,6 кг/м
Балка 40Ш2	11. 7м,12м	106,7 кг/м
Балка 45 Ш1	11.7м,12м	125 кг/м
Балка 50 Ш1	11.7м,12м	116 кг/м
Балка 50 Ш2	11.7м,12м	140 кг/м
Балка 60 Ш1	11.7м,12м	139 кг/м
Балка 60 Ш2	11.7м,12м	173 кг/м
Балка 70 Ш1	11.7м,12м	168 кг/м
Балка 70 Ш2	11.7м,12м	192 кг/м

Источник: http://ros-met.com/massa-dvutavra-balki-teoreticheski/

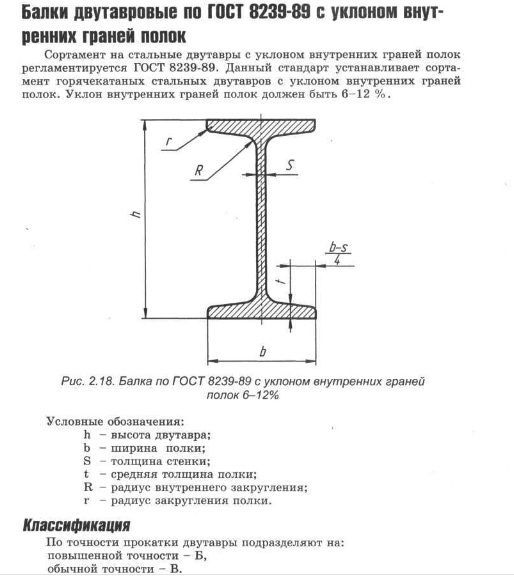

Формула расчёта массы двутавровой балки 60, чертежи и примеры.

Условные обозначения величин, характеризующих свойства двутавра:

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки

h – 600 мм b – 190 мм s – 12 мм t – 17. 8 мм R – 20 мм r – 8 мм (b-s)/4 – 44.5 мм

Балка (двутавр) № 60 ГОСТ 8239-89 Масса 1 погонного метра изделия 108 кг Площадь сечения (корытного сечения) 138 см2 Ix – Осевые моменты инерции относительно центральных осей корытного сечения по оси х 76806 см4 Wx – Моменты сопротивления изгибу корытного сечения по оси х 2560 см3 ix – Радиусы инерции корытного сечения по оси х 23.6 см Sx – статический момент полусечения 1491 см3 Iy – Осевые моменты инерции относительно центральных осей корытного сечения по оси y 1725 см4 Wy – Моменты сопротивления изгибу корытного сечения по оси y 182 см3 iy – Радиусы инерции корытного сечения по оси y 3.54 см

Так же Вы можете узнать цена на другие виды металлопроката:

Сортовой и Листовой, Профиль стальной замкнутый 400х400х11,5

,

Сортовой и Листовой, Поковка 590х500х710

,

Труба. лист б/у металлолом, Трубы лежалые 60х5

,

Трубный прокат, Опоры подвесные Т23 159

,

Сортовой и Листовой, Полоса стальная 35х260

.

Источник: http://metal100.ru/weight/Balka-Dvutavr/%D0%B1%D0%BD/60

Таблицы размеров и веса двутавровых балок

Двутавр с уклоном полок

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
10	100	55	4.5	7.3	9.46	105.71
12	120	64	4.8	7.3	11.5	86.96
14	140	73	4.9	7.5	13.7	72.99
16	160	81	5	7.8	15.9	62.89
18	180	90	5.1	8.1	18.4	54.35
20	200	100	5. 2	8.4	21	47.62
22	220	110	5.4	8.7	24	41.67
24	240	115	5.6	9.5	27.3	36.63
27	270	125	6	9.8	31.5	31.75
30	300	135	6.5	10.2	36.5	27.4
33	330	140	7	11.2	42.2	23.7
36	360	145	7.5	12.3	48.6	20.58
40	400	155	8.3	13	57	17.54
45	450	160	9	14.2	66.5	15.04
50	500	170	10	15.2	78.5	12.74
55	550	180	11	16. 5	92.6	10.8
60	600	190	12	17.8	108	9.26

Нормальный двутавр (Б)

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
10Б1	100	55	4.1	5.7	8.1	123.46
12Б1	117.6	64	3.8	5.1	8.7	114.94
12Б2	120	64	4.4	6.3	10.4	96.15
14Б1	137.4	73	3.8	5.6	10.5	95.24
14Б2	140	73	4.7	6.9	12.9	77.52
16Б1	157	82	4	5.9	12.7	78.74
16Б2	160	82	5	7.4	15. 8	63.29
18Б1	177	91	4.3	6.5	15.4	64.94
18Б2	180	91	5.3	8	18.8	53.19
20Б1	200	100	5.6	8.5	22.4	44.64
23Б1	230	110	5.6	9	25.8	38.76
26Б1	258	120	5.8	8.5	28	35.71
26Б2	261	120	6	10	31.2	32.05
30Б1	296	140	5.8	8.5	32.9	30.4
30Б2	299	140	6	10	36.6	27.32
35Б1	346	155	6.2	8.5	38.9	25.71
35Б2	349	155	6.5	10	43. 3	23.09
40Б1	392	165	7	9.5	48.1	20.79
40Б2	396	165	7.5	11.5	54.7	18.28
45Б1	443	180	7.8	11	59.8	16.72
45Б2	447	180	8.4	13	67.5	14.81
50Б1	492	200	8.8	12	73	13.7
50Б2	496	200	9.2	14	80.7	12.39
55Б1	543	220	9.5	13.5	89	11.24
55Б2	547	220	10	15.5	97.9	10.21
60Б1	593	230	10.5	15.5	106.2	9.42
60Б2	597	230	11	17. 5	115.6	8.65
70Б1	691	260	12	15.5	129.3	7.73
70Б2	697	260	12.5	18.5	144.2	6.93
80Б1	791	280	13.5	17	159.5	6.27
80Б2	798	280	14	20.5	177.9	5.62
90Б1	893	300	15	18.5	194	5.15
90Б2	900	300	15.5	22	213.8	4.68
100Б1	990	320	16	21	230.6	4.34
100Б2	998	320	17	25	258.2	3.87
100Б3	1006	320	18	29	285.7	3.5
100Б4	1013	320	19. 5	32.5	314.5	3.18

Широкополочный двутавр (Ш)

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
20Ш1	193	150	6	9	30.6	32.68
23Ш1	226	155	6.5	10	36.2	27.62
26Ш1	251	180	7	10	42.7	23.42
26Ш2	255	180	7.5	12	49.2	20.33
30Ш1	291	200	8	11	53.6	18.66
30Ш2	295	200	8.5	13	61	16.39
30Ш3	299	200	9	15	68.3	14.64
35Ш1	338	250	9.5	12. 5	75.1	13.32
35Ш2	341	250	10	14	82.2	12.17
35Ш3	345	250	10.5	16	91.3	10.95
40Ш1	388	300	9.5	14	96.1	10.41
40Ш2	392	300	11.5	16	111.1	9
40Ш3	396	300	12.5	18	123.4	8.1
50Ш1	484	300	11	15	114.4	8.74
50Ш2	489	300	14.5	17.5	138.7	7.21
50Ш3	495	300	15.5	20.5	156.4	6.39
50Ш4	501	300	16.5	23.5	174.1	5.74
60Ш1	580	320	12	17	142. 1	7.04
60Ш2	587	320	16	20.5	176.9	5.65
60Ш3	595	320	18	24.5	205.5	4.87
60Ш4	603	320	20	28.5	234.2	4.27
70Ш1	683	320	13.5	19	169.9	5.89
70Ш2	691	320	15	23	197.6	5.06
70Ш3	700	320	18	27.5	235.4	4.25
70Ш4	708	320	20.5	31.5	268.1	3.73
70Ш5	718	320	23	36.5	305.9	3.27

Колонный двутавр (К)

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
20К1	195	200	6. 5	10	41.5	24.1
20К2	198	200	7	11.5	46.9	21.32
23К1	227	240	7	10.5	52.2	19.16
23К2	230	240	8	12	59.5	16.81
26К1	255	260	8	12	65.2	15.34
26К2	258	260	9	13.5	73.2	13.66
26К3	262	260	10	15.5	83.1	12.03
30К1	296	300	9	13.5	84.8	11.79
30К2	300	300	10	15.5	96.3	10.38
30К3	304	300	11.5	17.5	108.9	9.18
35К1	343	350	10	15	109. 7	9.12
35К2	348	350	11	17.5	125.9	7.94
35К3	353	350	13	20	144.5	6.92
40К1	393	400	11	16.5	138	7.25
40К2	400	400	13	20	165.6	6.04
40К3	409	400	16	24.5	202.3	4.94
40К4	419	400	19	29.5	242.2	4.13
40К5	431	400	23	35.5	291.2	3.43

Двутавр дополнительной серии (Д)

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
24ДБ1	239	115	5.5	9.3	27. 8	35.97
27ДБ1	269	125	6	9.5	31.9	31.35
36ДБ1	360	145	12.3	18	49.1	20.37
35ДБ1	349	127	5.8	8.5	33.6	29.76
40ДБ1	399	139	6.2	9	39.7	25.19
45ДБ1	450	152	11	15	52.6	19.01
45ДБ2	450	180	7.6	13.3	65	15.38
30ДШ1	300.6	201.9	9.4	16	72.7	13.76
40ДШ1	397.6	302	11.5	18.7	124	8.06
50ДШ1	496.2	303.8	14.2	21	155	6.45

Сварной двутавр (С)

Номер двутавра	h	b	s	t	Вес метра, кг	Метров в тонне
45БС1	444	200	8	12	64. 1	15.6
45БС2	460	300	12	20	133.8	7.47
45БСЗ	448	180	8	14	65.9	15.17
50БС1	482	200	10	16	85.6	11.68
50БС2	482	300	12	16	117.8	8.49
50БСЗ	500	300	12	25	160.1	6.25
50БС4	510	300	14	30	190.8	5.24
55БС1	551	220	10	18	102.6	9.75
55БС2	547	200	10	16	90.7	11.03
60БС1	577	240	12	16	111.6	8.96
60БС2	585	240	12	20	126. 7	7.89
60БСЗ	585	320	12	20	151.8	6.59
60ВС4	595	320	14	25	185.5	5.39
60БС5	605	320	16	30	219.2	4.56
60БС6	597	190	12	16	101	9.9
70БС1	685	260	12	20	142.4	7.02
70БС2	685	320	14	20	171.4	5.83
70БСЗ	695	320	14	25	196.5	5.09
70БС4	705	320	16	30	231.7	4.32
70БС5	725	320	20	40	302.2	3.31
70БС6	692	230	12	16	119. 9	8.34
80БС1	791	280	14	18	162.1	6.17
80БС2	815	300	18	30	248	4.03
90БС1	895	300	16	20	201.6	4.96
90БС2	927	300	16	36	276.9	3.61
100БС1	995	320	16	25	244.3	4.09
100БС2	1005	320	16	30	269.4	3.71
100БСЗ	1017	320	20	36	329.2	3.04
120БС1	1280	400	12	20	242.4	4.13
120БС2	1280	450	14	20	277.6	3.6
140БС1	1440	400	12	20	257. 5	3.88
140БС2	1440	450	12	20	273.2	3.66
140БСЗ	1450	500	14	25	350.1	2.86
160БС1	1640	450	12	20	392	2.55
160БС2	1640	500	12	20	307.7	3.25
160БСЗ	1650	500	14	25	372.1	2.69
160БС4	1650	560	14	25	395.6	2.53
180БС1	1800	560	12	25	384.6	2.6
180БС2	1800	500	14	25	388.6	2.57
180БСЗ	1810	500	14	30	427.8	2.34
180БС4	1810	600	16	30	502. 4	1.99
200БС1	2000	560	12	25	403.5	2.48
200БС2	2010	500	16	30	480.4	2.08
200БСЗ	2010	600	16	30	527.5	1.9

Двутавр является стандартным профилем конструктивных элементов. Изготавливается из черного металлопроката или древесины. Сечение напоминает букву «Н». Отличительная особенность балки двутаврового профиля заключается в том, что она имеет в 30 раз более жесткую конструкцию и в 7 раз прочнее балки с квадратным профилем, имеющим аналогичное сечение.

Сфера применения двутавров огромна. Их используют, чаще всего, при строительстве, судостроении, мотостроении и т.д. Двутавры позволяют сделать потолочное перекрытие более жестким.

Изготовление металлических двутавров выполняется согласно установленным нормативам и требованиям ГОСТов и ТУ. Поэтому у них регламентированная форма и состав, позволяющие без проблем рассчитать нужные размеры и параметры, включая вес двутавра. Для этого используйте представленные ниже таблицы ГОСТ и калькулятор для автоматического расчета.

Источник: http://calcus.ru/kalkulyator-metalla/ves-dvutavra

сортамент, таблица с размерами и весом, расчет нагрузки

Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».
Это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

Содержание

• 1 Где находят применение двутавры?
• 2 Основные преимущества
• 3 Размеры двутавров c характеристиками (сортамент)
• 4 Расчет веса
  • 4. 1 Пример для расчёта веса необходимого количества двутавра
• 5 Что ещё нужно знать
  • 5.1 Важные параметры при расчете нагрузок
  • 5.2 Сколько весит двутавр 30
  • 5.3 Чертеж — ясное представление информации в наглядном виде

Где находят применение двутавры?

Применение двутавров в конструкциях

Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость  балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

Основные преимущества

Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из  малоуглеродистой стали —  менее напряженные. Это существенно отразилось на цене, такие конструкции стали стоить намного меньше.

Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

Размеры двутавров c характеристиками (сортамент)

Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований. Из всех представленных наименований составлен список, который называется сортаментом. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортамент вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

• Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты должны быть представлены в понятной всем форме.

• Размеры, которые приводятся в таблицах сортамента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.

• Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае некондицией двутавра.

Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

Расчет веса

Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры конструкции. Там же можно узнать и о его массе и сечении.

Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

Пример для расчёта веса необходимого количества двутавра

Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит  9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

Что ещё нужно знать

Двутавр

Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

Важные параметры при расчете нагрузок

Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

Сколько весит двутавр 30

Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

Вес двутавров

Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

двутавр 10 — 9,46 кг один погонный метр

двутавр 12 — 11,5 кг один погонный метр

двутавр 14 — 13,7кг один погонный метр

двутавр 16 — 15,9кг один погонный метр

двутавр 18 — 18,4 кг один погонный метр

двутавр 20 — 21 кг один погонный метр

двутавр 24 — 27,3 кг один погонный метр

двутавр 30 — 36,5 кг один погонный метр

Чертеж — ясное представление информации в наглядном виде

Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

Для примера рассмотрим основные обозначения при характеристике:

h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

s —  здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

Примерный чертеж двутавра

R —  этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки  имеет каждый номер соответствующего двутавра.

Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

Калькулятор веса двутавра (тавра) и таблицы массы горячекатаных тавровых балок

Расчёт длины по массе стальной балки №22. Введите данные в поле калькулятора. Онлайн цены поставщиков г. Москва.

Вес 1 метра стальной балки № 22 составляет – 24 кг

Введите необходимое вам кол-во тонн, метров или штук. Выберете марку стали (сплава).

Источник: http://metal100.ru/weight/Balka-Dvutavr/бн/22

Таблица расчета веса балки двутавровой

Металлобаза «Аксвил» продает оптом и в розницу: • БАЛКУ ДВУТАВРОВУЮ № 10—40 Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.

Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
10	100	55	4,5	7,2	9,46	105,7
12	120	64	4,8	7,3	11,5	86,96
14	140	73	4,9	7,5	13,7	72,99
16	160	81	5	7,8	15,9	62,89
18	180	90	5,1	8,1	18,4	54,35
20	200	100	5,2	8,4	21	47,62
22	220	110	5,4	8,7	24	41,67
24	240	115	5,6	9,5	27,3	36,63
27	270	125	6	9,8	31,5	31,75
30	300	135	6,5	10,2	36,5	27,4
33	330	140	7	11,2	42,2	23,7
36	360	145	7,5	12,3	48,6	20,58
40	400	155	8,3	13	57	17,54
45	450	160	9	14,2	66,5	15,04
50	500	170	10	15,2	78,5	12,74
55	550	180	11	16,5	92,6	10,8
60	600	190	12	17,8	108	9,26

Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
10Б1	117,6	64	3,8	5,1	8,7	114,9
12Б1	120	64	4,4	6,3	10,4	96,2
14Б1	137,4	73	3,8	5,6	10,5	95,2
14Б2	140	73	4,7	6,9	12,9	77,5
16Б1	157	82	4	5,9	12,7	78,7
16Б2	160	82	5	7,4	15,8	63,3
18Б1	177	91	4,3	6,5	15,4	64,9
18Б2	180	91	5,3	8	18,8	53,2
20Б1	200	100	5,6	8,5	22,4	44,6
23Б1	230	110	5,6	9	25,8	38,8
26Б1	258	120	5,8	8,5	28	35,7
26Б2	261	120	6	10	31,2	32,1
30Б1	296	140	5,8	8,5	32,9	30,4
30Б2	299	140	6	10	36,6	27,3
35Б1	346	155	6,2	8,5	38,9	25,7
35Б2	349	155	6,5	10	43,3	23,1
40Б1	392	165	7	9,5	48,1	20,8
40Б2	396	165	7,5	11,5	54,7	18,3
45Б1	443	180	7,8	11	59,8	16,7
45Б2	447	180	8,4	13	67,5	14,8
50Б1	492	200	8,8	12	73	13,7
50Б2	496	200	9,2	14	80,7	12,4
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	593	230	10,5	15,5	106,2	9,4
60Б2	597	230	11	17,5	115,6	8,7
70Б1	691	260	12	15,5	129,3	7,7
70Б2	697	260	12,5	18,5	144,2	6,9
80Б1	791	280	13,5	17	159,5	6,3
80Б2	798	280	14	20,5	177,9	5,6
90Б1	893	300	15	18,5	194	5,2
90Б2	900	300	15,5	22	213,8	4,7
100Б1	990	320	16	21	230,6	4,3
100Б2	998	320	17	25	258,2	3,9
100Б3	1006	320	18	29	285,7	3,5
100Б4	1013	320	19,5	32,5	314,5	3,2

Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Ш1	193	150	6	9	30,6	32,7
23Ш1	226	155	6,5	10	36,2	27,6
26Ш1	251	180	7	10	42,7	23,4
26Ш2	255	180	7,5	12	49,2	20,3
30Ш1	291	200	8	11	53,6	18,7
30Ш2	295	200	8,5	13	61	16,4
30Ш3	299	200	9	15	68,3	14,6
35Ш1	338	250	9,5	12,5	75,1	13,3
35Ш2	341	250	10	14	82,2	12,2
35Ш3	345	250	10,5	16	91,3	11
40Ш1	388	300	9,5	14	96,1	10,4
40Ш2	392	300	11,5	16	111,1	9
40Ш3	396	300	12,5	18	123,4	8,1
50Ш1	484	300	11	15	114,4	8,7
50Ш2	489	300	14,5	17,5	138,7	7,2
50Ш3	495	300	15,5	20,5	156,4	6,4
50Ш4	501	300	16,5	23,5	174,1	5,7
60Ш1	580	320	12	17	142,1	7
60Ш2	587	320	16	20,5	176,9	5,7
60Ш3	595	320	18	24,5	205,5	4,9
60Ш4	603	320	20	28,5	234,2	4,3
70Ш1	683	320	13,5	19	169,9	5,9
70Ш2	691	320	15	23	197,6	5,1
70Ш3	700	320	18	27,5	235,4	4,2
70Ш4	708	320	20,5	31,5	268,1	3,7
70Ш5	718	320	23	36,5	305,9	3,3

Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20К1	195	200	6,5	10	41,5	24,1
20К2	198	200	7	11,5	46,9	21,3
23К1	227	240	7	10,5	52,2	19,2
23К2	230	240	8	12	59,5	16,8
26К1	255	260	8	12	65,2	15,3
26К2	258	260	9	13,5	73,2	13,7
26К3	262	260	10	15,5	83,1	12
30К1	296	300	9	13,5	84,8	11,8
30К2	300	300	10	15,5	96,3	10,4
30К3	304	300	11,5	17,5	108,9	9,2
35К1	343	350	10	15	109,7	9,1
35К2	348	350	11	17,5	125,9	7,9
35К3	353	350	13	20	144,5	6,9
40К1	393	400	11	16,5	138	7,2
40К2	400	400	13	20	165,6	6
40К3	409	400	16	24,5	202,3	4,9
40К4	419	400	19	29,5	242,2	4,1
40К5	431	400	23	35,5	291,2	3,4

Вес балки нормальной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Б1	200	100	5,5	8	21,3	46,9
25Б1	248	124	5	8	25,7	38,9
25Б2	250	125	6	9	29,6	33,8
30Б1	298	149	5,5	8	32	31,3
30Б2	300	150	6,5	9	36,7	27,2
35Б1	346	174	6	9	41,4	24,2
35Б2	350	175	7	11	49,6	20,2
40Б1	396	199	7	11	56,6	17,7
40Б2	400	200	8	13	66	15,2
45Б1	446	199	8	12	66,2	15,1
45Б2	450	200	9	14	76	13,2
50Б1	492	199	8,8	12	72,5	13,8
50Б2	496	199	9	14	79,5	12,6
55Б1	543	220	9,5	13,5	89	11,2
55Б2	547	220	10	15,5	97,9	10,2
60Б1	596	199	10	15	94,6	10,6
60Б2	600	200	11	17	105,5	9,5

Вес балки широкополочной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20Ш1	194	150	6	9	30,6	32,7
25Ш1	244	175	7	11	44,1	22,7
30Ш1	294	200	8	12	56,8	17,6
30Ш2	300	201	9	15	68,6	14,6
35Ш1	334	249	8	11	65,3	15,3
35Ш2	340	250	9	14	79,7	12,5
40Ш1	383	299	9,5	12,5	88,6	11,3
40Ш2	390	300	10	16	106,7	9,4
45Ш1	440	300	11	18	123,5	8,1
50Ш1	482	300	11	15	114,2	8,8
50Ш2	487	300	14,5	17,5	138,4	7,2
50Ш3	493	300	15,5	20,5	156,1	6,4
50Ш4	499	300	16,5	23,5	173,4	5,8

Вес балки колонной (СТО АСЧМ 20-93)

Номер профиля	Размеры, мм	Вес 1 мп, кг	Метров в тонне
h	b	s	t
20К1	196	199	6,5	10	41,4	24,2
20К2	200	200	8	12	49,9	20
25К1	246	249	8	12	62,6	16
25К2	250	250	9	14	72,4	13,8
25К3	253	251	10	15,5	80,2	12,5
30К1	298	299	9	14	87	11,5
30К2	300	300	10	15	94	10,6
30К3	300	305	15	15	105,8	9,5
30К4	304	301	11	17	105,8	9,5
35К1	342	348	10	15	109,1	9,2
35К2	350	350	12	19	136,5	7,3
40К1	394	398	11	18	146,6	6,8
40К2	400	400	13	21	171,7	5,8
40К3	406	403	16	24	200,1	5
40К4	414	405	18	28	231,9	4,3
40К5	429	400	23	35,5	290,8	3,4

Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.

Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.

На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.

Смотрите также: Металлопрокат по размерам и типам.

Источник: http://aksvil.by/klientam/tablitsa-vesov/teoreticheskiy-ves-dvutavra-balki-dvutavrovoy/

ГОСТ 8239-89 Балка двутавровая с уклоном внутренних граней полок

Номер балки	Размеры	Масса 1 м.п., кг	Метров в тн
h	b	s	t
10	100	55	4.5	7.2	9.46	105.71
12	120	64	4. 8	7.3	11.5	86.96
14	140	73	4.9	7.5	13.7	72.99
16	160	81	5	7.8	15.9	62.89
18	180	90	5.1	8.1	18.4	54.35
20	200	100	5.2	8.4	21	47.62
22	220	110	5.4	8.7	24	41.67
24	240	115	5.6	9.5	27.3	36.63
27	270	125	6	9.8	31.5	31.75
30	300	135	6.5	10.2	36.5	27.4
33	330	140	7	11.2	42.2	23.7
36	360	145	7. 5	12.3	48.6	20.58
40	400	155	8.3	13	57	17.54
45	450	160	9	14.2	66.5	15.04
50	500	170	10	15.2	78.5	12.74
55	550	180	11	16.5	92.6	10.8
60	600	190	12	17.8	108	9.26

Источник: http://wikimetall.ru/spravochnik/ves-balki-dvutavrovoy.html

Таблицы веса стальных балок двутаврового и таврового сечения

ГОСТ 8239-89 — Двутавры стальные горячекатаные

Теоретическая масса 1 погонного метра балки по ГОСТ 8239-89

Наименование	h	b	s	t	Вес метра, кг	Метров в тонне
Балка 10	100	55	4,5	7,2	9. 460	105.71
Балка 12	120	64	4,8	7,3	11.500	86.96
Балка 14	140	73	4,9	7,5	13.700	72.99
Балка 16	160	81	5	7,8	15.900	62.89
Балка 18	180	90	5,1	8,1	18.400	54.35
Балка 20	200	100	5,2	8,4	21.000	47.62
Балка 22	220	110	5,4	8,7	24.000	41.67
Балка 24	240	115	5,6	9,5	27.300	36.63
Балка 27	270	125	6	9,8	31.500	31.75
Балка 30	300	135	6,5	10,2	36.500	27.4
Балка 33	330	140	7	11,2	42. 200	23.7
Балка 36	360	145	7,5	12,3	48.600	20.58
Балка 40	400	155	8,3	13	57.000	17.54
Балка 45	450	160	9	14,2	66.500	15.04
Балка 50	500	170	10	15,2	78.500	12.74
Балка 55	550	180	11	16,5	92.600	10.8
Балка 60	600	190	12	17,8	108.000	9.26

СТО АСЧМ 20-93 — Двутавры горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по СТО АСЧМ 20-93

Наименование	h	b	s	t	Вес метра, кг	Метров в тонне
Балка 10 Б1	100	55	4,1	5,7	8. 100	123.46
Балка 12 Б1	117,6	64	3,8	5,1	8.700	114.94
Балка 12 Б2	120	64	4,4	6,3	10.400	96.15
Балка 14 Б1	137,4	73	3,8	5,6	10.500	95.24
Балка 14 Б2	140	73	4,7	6,9	12.900	77.52
Балка 16 Б1	157	82	4	5,9	12.700	78.74
Балка 16 Б2	160	82	5	7,4	15.800	63.29
Балка 18 Б1	177	91	4,3	6,5	15.400	64.94
Балка 18 Б2	180	91	5,3	8	18.800	53.19
Балка 20 Ш1	194	150	6	9	30. 600	32.68
Балка 20 К1	196	199	6,5	10	41.400	24.15
Балка 20 Б1	200	100	5,5	8	21.300	46.95
Балка 20 К2	200	200	8	12	49.900	20.04
Балка 25 Ш1	244	175	7	11	44.100	22.68
Балка 25 К1	246	249	8	12	62.600	15.97
Балка 25 Б1	248	124	5	8	25.700	38.91
Балка 25 Б2	250	125	6	9	29.600	33.78
Балка 25 К2	250	250	9	14	72.400	13.81
Балка 25 К3	253	251	10	15,5	80.200	12. 47
Балка 30 Ш1	294	200	8	12	56.800	17.61
Балка 30 Б1	298	149	5,5	8	32.000	31.25
Балка 30 К1	298	299	9	14	87.000	11.49
Балка 30 Б2	300	150	6,5	9	36.700	27.25
Балка 30 Ш2	300	201	9	15	68.600	14.58
Балка 30 К2	300	300	10	15	94.000	10.64
Балка 30 К3	300	305	15	15	105.800	9.45
Балка 30 К4	304	301	11	17	105.800	9.45
Балка 35 Ш1	334	249	8	11	65.300	15.31
Балка 35 Ш2	340	250	9	14	79. 700	12.55
Балка 35 К1	342	348	10	15	109.100	9.17
Балка 35 Б1	346	174	6	9	41.400	24.15
Балка 35 Б2	350	175	7	11	49.600	20.16
Балка 35 К2	350	350	12	19	136.500	7.33
Балка 40 Ш1	383	299	9,5	12,5	88.600	11.29
Балка 40 Ш2	390	300	10	16	106.700	9.37
Балка 40 К1	394	398	11	18	146.600	6.82
Балка 40 Б1	396	199	7	11	56.600	17.67
Балка 40 Б2	400	200	8	13	66.000	15. 15
Балка 40 К2	400	400	13	21	171.700	5.82
Балка 40 К3	406	403	16	24	200.100	5
Балка 40 К4	414	405	18	28	231.900	4.31
Балка 40 К5	429	400	23	35,5	290.800	3.44
Балка 45 Ш1	440	300	11	18	123.500	8.1
Балка 45 Б1	446	199	8	12	66.200	15.11
Балка 45 Б2	450	200	9	14	76.000	13.16
Балка 50 Ш1	482	300	11	15	114.200	8.76
Балка 50 Ш2	487	300	14,5	17,5	138.400	7.23
Балка 50 Б1	492	199	8,8	12	72. 500	13.79
Балка 50 Ш3	493	300	15,5	20,5	156.100	6.41
Балка 50 Б2	496	199	9	14	79.500	12.58
Балка 50 Ш4	499	300	16,5	23,5	173.800	5.75
Балка 50 Б3	500	200	10	16	89.700	11.15
Балка 55 Б1	543	220	9,5	13,5	89.000	11.24
Балка 55 Б2	547	220	10	15,5	97.900	10.21
Балка 60 Ш1	582	300	12	17	137.000	7.3
Балка 60 Ш2	589	300	16	20,5	170.700	5.86
Балка 60 Б1	596	199	10	15	94. 600	10.57
Балка 60 Ш3	597	300	18	24,5	198.100	5.05
Балка 60 Б2	600	200	11	17	105.500	9.48
Балка 60 Ш4	605	300	20	28,5	225.600	4.43
Балка 70 Б1	691	260	12	15,5	129.300	7.73
Балка 70 Ш1	692	300	13	20	166.000	6.02
Балка 70 Б0	693	230	11,8	15,2	120.100	8.33
Балка 70 Б2	697	260	12,5	18,5	144.200	6.93
Балка 70 Ш2	698	300	15	23	190.400	5.25
Балка 70 Ш3	707	300	18	27,5	226. 900	4.41
Балка 70 Ш4	715	300	20,5	31,5	258.600	3.87
Балка 70 Ш5	725	300	23	36,5	294.900	3.39
Балка 80 Ш1	782	300	13,5	17	164.600	6.08
Балка 80 Ш2	792	300	14	22	191.100	5.23
Балка 90 Ш1	881	299	15	18,5	191.500	5.22
Балка 90 Ш2	890	299	15	23	212.600	4.7
Балка 100 Ш1	990	320	16	21	230.600	4.34
Балка 100 Ш2	998	320	17	25	258.200	3.87
Балка 100 Ш3	1006	320	18	29	285. 700	3.5
Балка 100 Ш4	1013	320	19,5	32,5	314.500	3.18

ГОСТ 26020-83 — Двутавры стальные горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83

Наименование	h	b	s	t	Вес метра, кг	Метров в тонне
Балка 10 Б1	100	55	4,1	5,7	8.100	123.46
Балка 12 Б1	117,6	64	3,8	5,1	8.700	114.94
Балка 12 Б2	120	64	4,4	6,3	10.400	96.15
Балка 14 Б1	137,4	73	3,8	5,6	10.500	95.24
Балка 14 Б2	140	73	4,7	6,9	12. 900	77.52
Балка 16 Б1	157	82	4	5,9	12.700	78.74
Балка 16 Б2	160	82	5	7,4	15.800	63.29
Балка 18 Б1	177	91	4,3	6,5	15.400	64.94
Балка 18 Б2	180	91	5,3	8	18.800	53.19
Балка 20 Ш1	193	150	6	9	30.600	32.68
Балка 20 К1	195	200	6,5	10	41.500	24.1
Балка 20 К2	198	200	7	11,5	46.900	21.32
Балка 20 Б1	200	100	5,6	8,5	22.400	44.64
Балка 23 Ш1	226	155	6,5	10	36.200	27. 62
Балка 23 К1	227	240	7	10,5	52.200	19.16
Балка 23 Б1	230	110	5,6	9	25.800	38.76
Балка 23 К2	230	240	8	12	59.500	16.81
Балка 24 ДБ1	239	115	5,5	9,3	27.800	35.97
Балка 26 Ш1	251	180	7	10	42.700	23.42
Балка 26 Ш2	255	180	7,5	12	49.200	20.33
Балка 26 К1	255	260	8	12	65.200	15.34
Балка 26 Б1	258	120	5,8	8,5	28.000	35.71
Балка 26 К2	258	260	9	13,5	73.200	13. 66
Балка 26 Б2	261	120	6	10	31.200	32.05
Балка 26 К3	262	260	10	15,5	83.100	12.03
Балка 27 ДБ1	269	125	6	9,5	31.900	31.35
Балка 30 Ш1	291	200	8	11	53.600	18.66
Балка 30 Ш2	295	200	8,5	13	61.000	16.39
Балка 30 Б1	296	140	5,8	8,5	32.900	30.4
Балка 30 К1	296	300	9	13,5	84.800	11.79
Балка 30 Б2	299	140	6	10	36.600	27.32
Балка 30 Ш3	299	200	9	15	68.300	14. 64
Балка 30 К2	300	300	10	15,5	96.300	10.38
Балка 30 ДШ1	300,6	201,9	9,4	16	72.700	13.76
Балка 30 К3	304	300	11,5	17,5	138.720	7.21
Балка 35 Ш1	338	250	9,5	12,5	75.100	13.32
Балка 40 Ш1	338	300	9,5	14	96.100	10.41
Балка 35 Ш2	341	250	10	14	82.200	12.17
Балка 35 К1	343	350	10	15	109.700	9.12
Балка 35 Ш3	345	250	10,5	16	91.300	10.95
Балка 35 Б1	346	155	6,2	8,5	38. 900	25.71
Балка 35 К2	348	350	11	17,5	125.900	7.94
Балка 35 ДБ1	349	127	5,8	8,5	33.600	29.76
Балка 35 Б2	349	155	6,5	10	43.300	23.09
Балка 35 К3	353	350	13	20	144.500	6.92
Балка 36 ДБ1	360	145	7,2	12,3	49.100	20.37
Балка 40 Б1	392	165	7	9,5	48.100	20.79
Балка 40 Ш2	392	300	11,5	16	111.100	9
Балка 40 К1	393	400	11	16,5	138.000	7.25
Балка 40 Б2	396	165	7,5	11,5	54. 700	18.28
Балка 40 Ш3	396	300	12,5	18	123.400	8.1
Балка 40 ДШ1	397,6	302	11,5	18,7	124.000	8.06
Балка 40 ДБ1	399	139	6,2	9	39.700	25.19
Балка 40 К2	400	400	13	20	165.600	6.04
Балка 40 К3	409	400	16	24,5	202.300	4.94
Балка 40 К4	419	400	19	29,5	242.200	4.13
Балка 40 К5	431	400	23	35,5	291.200	3.43
Балка 45 Б1	443	180	7,8	11	59.800	16.72
Балка 45 Б2	447	180	8,4	13	67. 500	14.81
Балка 45 ДБ1	450	152	7,4	11	52.600	19.01
Балка 45 ДБ2	450	180	7,6	13,3	65.000	15.38
Балка 50 Ш1	484	300	11	15	114.400	8.74
Балка 50 Ш2	489	300	14,5	17,5	138.700	7.21
Балка 50 Б1	492	200	8,8	12	73.000	13.7
Балка 50 Ш3	495	300	15,5	20,5	156.400	6.39
Балка 50 Б2	496	200	9,2	14	80.700	12.39
Балка 50 ДШ1	496,2	303,8	14,2	21	155.000	6.45
Балка 50 Ш4	501	300	16,5	23,5	174. 100	5.74
Балка 55 Б1	543	220	9,5	13,5	89.000	11.24
Балка 55 Б2	547	220	10	15,5	97.900	10.21
Балка 60 Ш1	580	320	12	17	142.100	7.04
Балка 60 Ш2	587	320	16	20,5	176.900	5.65
Балка 60 Б1	593	230	10,5	15,5	106.200	9.42
Балка 60 Ш3	595	320	18	24,5	205.200	4.87
Балка 60 Б2	597	230	11	17,5	115.600	8.65
Балка 60 Ш4	603	320	20	28,5	234.200	4.27
Балка 70 Ш1	683	320	13,5	19	169. 900	5.89
Балка 70 Б1	691	260	12	15,5	129.300	7.73
Балка 70 Ш2	691	320	15	23	197.600	5.06
Балка 70 Б2	697	260	12,5	18,5	144.200	6.93
Балка 70 Ш3	700	320	18	27,5	235.400	4.25
Балка 70 Ш4	708	320	20,5	31,5	268.100	3.73
Балка 70 Ш5	718	320	23	36,5	305.900	3.27
Балка 80 Б1	791	280	13,5	17	159.500	6.27
Балка 80 Б2	798	280	14	20,5	177.900	5.62
Балка 90 Б1	893	300	15	18,5	194. 000	5.15
Балка 90 Б2	900	300	15,5	22	213.800	4.68
Балка 100 Б1	990	320	16	21	230.600	4.34
Балка 100 Б2	998	320	17	25	258.200	3.87
Балка 100 Б3	1006	320	18	29	285.700	3.5
Балка 100 Б4	1013	320	19,5	32,5	314.500	3.18

ТУ 14-2-685-86 — Сортамент тавров с параллельными гранями полки

Теоретическая масса 1 погонного метра балки по ТУ 14-2-685-86

Наименование	h	b	s	t	Вес метра, кг	Метров в тонне
Балка 10KT1	94	200	6,5	10	20.600	48. 54
Балка 10KT2	95,5	200	7	11,5	23.200	43.1
Балка 11.5KT1	110	240	7	10,5	25.900	38.61
Балка 11.5KT2	111,5	240	8	12	29.500	33.9
Балка 13ШТ1	122	180	7	10	21.100	47.39
Балка 13ШТ2	124	180	7,5	12	24.400	40.98
Балка 13KT1	124	260	8	12	32.400	30.86
Балка 13KT2	125,5	260	9	13,5	36.300	27.55
Балка 13KT3	127,5	260	10	15,5	41.300	24.21
Балка 15ШТ1	142	200	8	11	26.600	37. 59
Балка 15ШТ2	144	200	8,5	13	30.200	33.11
Балка 15KT1	144,5	300	9	13,5	42.100	23.75
Балка 15ШТ3	146	200	9	15	33.900	29.5
Балка 15KT2	146,5	300	10	15,5	47.900	20.88
Балка 15KT3	148,5	300	11,5	17,5	54.100	18.48
Балка 17.5ШТ1	165,5	250	9,5	12,5	37.300	26.81
Балка 17.5ШТ2	167	250	10	14	40.800	24.51
Балка 17.5KT1	168	350	10	15	54.600	18.32
Балка 17.5ШТ3	169	250	10,5	16	45. 400	22.03
Балка 17.5KT2	170,5	350	11	17,5	62.600	15.97
Балка 20ШТ1	190,5	300	9,5	14	47.800	20.92
Балка 20ШТ2	192,5	300	11,5	16	55.200	18.12
Балка 20KT1	193	400	11	16,5	68.700	14.56
Балка 20ШТ3	194,5	300	12,5	18	61.300	16.31
Балка 20KT2	196,5	400	13	20	82.400	12.14
Балка 25ШТ1	238,5	300	11	15	56.900	17.57
Балка 25ШТ2	241	300	14,5	17,5	68.900	14.51
Балка 25ШТ3	244	300	15,5	20,5	77. 700	12.87
Балка 25ШТ4	247	300	16,5	23,5	86.600	11.55
Балка 30ШТ1	286,5	320	12	17	70.700	14.14
Балка 30ШТ2	290	320	16	20,5	80.000	12.5
Балка 30ШТ3	294	320	18	24,5	102.300	9.78
Балка 30ШТ4	298	320	20	28,5	116.500	8.58

Источник: http://td-profile.ru/rascheti/ves-balka

Калькулятор онлайн

Укажите вид проката
 Двут-р с уклоном полок
 Двут-р с параллельными гранями полок нормальный
 Двут-р с параллельными гранями полок широкополочный
 Двут-р с параллел. гранями полок колонный
 Двут-р с параллел. гранями полок доп. серии(Д)
 Тавр с параллел. гранями полок нормальный
 Тавр с параллел. гранями полок широкополочный
 Тавр с параллел. гранями полок колонный

РАЗМЕРЫ  ВЫБРАННОГО  ПРОФИЛЯ

Материал проката

Длина проката Lp,м

Плотность материала проката Pm,кг/м3

Источник: http://trubanet.ru/onlajjn-kalkulyatory/ves-dvutavra-tablicy-massy.html

Формула расчёта массы двутавровой балки 22, чертежи и примеры.

Условные обозначения величин, характеризующих свойства двутавра:

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки

h – 220 мм b – 110 мм s – 5.4 мм t – 8.7 мм R – 10 мм r – 4 мм (b-s)/4 – 26.15 мм

Балка (двутавр) № 22 ГОСТ 8239-89 Масса 1 погонного метра изделия 24 кг Площадь сечения (корытного сечения) 30. 6 см2 Ix – Осевые моменты инерции относительно центральных осей корытного сечения по оси х 2550 см4 Wx – Моменты сопротивления изгибу корытного сечения по оси х 232 см3 ix – Радиусы инерции корытного сечения по оси х 9.13 см Sx – статический момент полусечения 131 см3 Iy – Осевые моменты инерции относительно центральных осей корытного сечения по оси y 157 см4 Wy – Моменты сопротивления изгибу корытного сечения по оси y 28.6 см3 iy – Радиусы инерции корытного сечения по оси y 2.27 см

Так же Вы можете узнать цена на другие виды металлопроката:

Труба. лист б/у металлолом, Трубная арматура б/у клапан обр. пред. б/у 10

,

Сортовой и Листовой, Лист стальной оцинкованный 0,9

,

Трубный прокат, Трубы стальные, электросварные 74х1,7

,

Сортовой и Листовой, Уголок стальной гнутый 240х80х5

,

Сортовой и Листовой, Уголок стальной гнутый 180х100х8

.

Источник: http://metal100.ru/weight/Balka-Dvutavr/бн/22

Применение

Двутавровые балки – это наиболее часто встречающиеся и широко используемые балки. Конструкции с жесткой рамой из двутавровой балки является одной из самых прочных и устойчивых форм стальных строительных конструкций. Это делает возможность возводить высокие многопролетные здания.

Помимо несущих элементов в промышленном и жилом строительстве, двутавр используется для прокладки троллейбусных и железнодорожных, эстакад, мостов и прочих дорожных сооружений. Широкополочные балки чаще всего применяются в жилищном строительстве. Часть проката реализуется на нужды машиностроительной отрасли.

Источник: http://m-investspb.ru/poleznaya-informatsiya/ves-dvutavra-balki

Сколько выдержит двутавр на проем 9 метров

Двутавровая балка — прокат, имеющий сечение буквы Н и означающий с латинского языка — «двурогая» с двух сторон («тавр» — бык). Расстояние между полками называют высотой, у двутавра 20-го высота составляет около 200 мм или 20 см.

Двутавр — это металлопрокат фасонного типа, изготавливаемый из строительной стали — ст3 и низколегированной стали 09Г2С.

Балка двутавровая 20 наиболее распространена в применении у строителей и монтажников, в первую очередь при устройстве каркасов с большими пролётами в зданиях, для перераспределения нагрузки с перекрытий на несущие конструкции.

Её используют для мостостроительства, изготовления кранов, автомобилей, трубопроводов, самолётных ангаров, в железнодорожном строительстве и т. д.

20й профиль производят по 8239 ГОСТ двутавры стальные , госстандарту 26020-83, двутавр гост 19425-74 и техническим условиям СТО АСЧМ 20-93.

Двутавр 20й подразделяют по СТО АСЧМ 20 на:

• нормальную балку 20Б с параллельными гранями полок,
• широкополочную балку 20Ш
• 20К — для колонн

Двутавр СТО АСЧМ 20-93 с высотой 20 см имеет грани полок, которые параллельны. СТО двутавр производится НЛМК, который и разработал данный стандарт.

По такому стандарту производится также балка 09Г2С , которая также подразделяется на:

• нанормальную балку
• колонную
• широкополочную

Металлопрокат из низколегированной стали может употребляться как при очень низкой температуре, так и при высоких температурах, не подвергаясь деформации.

Двутавр стальной 20Б1 имеет массу метра — 21,3 килограмм.

Масса 20Ш1 составляет 30,6 кг в метре,

вес колонной балки 20К1 — 41,4 кг,

вес двутавра 20К2 — 49,9 кг.

Параметры двутавра 20Б1:

• высота (h)- 200 мм,
• ширина полки (b)- 100 мм,
• толщина стенки (s) — 5,5 мм,
• толщина полки (t)- 8,0 мм.

Широкополочный 20й профиль 20Ш1 имеет следующие характеристики:

• высота(h) — 194 мм,
• ширина полки (b) — 150 мм,
• толщина стенки (s)  — 6 мм,
• толщина полки (t) — 9 мм.

Колонная балка 20К1 , ее размеры:

• высота(h) —  196 мм,
• ширина полки (b) — — 199 мм,
• толщина стенки (s) — 6,5 мм,
• толщина полки (t) — 10, 0 мм.

Балка 20 по стандарту 19425 может быть монорельсовой (обозначается буквой М) и специальной (именуется буквой С).

Этот ГОСТ распространяется на горячекатаные двутавры с полками, имеющими наклон внутренней поверхности полок.

Монорельсовый двутавр, известный как кран балка, предназначена для крановых путей, как несущий мост в козловом или мостовом кранах, как подрельсовая балка. Такое изделие характеризуется высокой прочностью и способно противостоять большим нагрузкам, давлению, скручиванию.

Специальная балка применима в стволе конструкций, которые обеспечивают движение подъёмных стволов, то есть для армирования стволов шахт, а также в сооружении лестниц и прокладке инженерных коммуникаций, креплении водоотливов.

Специальный профиль 20С имеет следующие параметры — двутавр размеры :

• высоту (h) — 200мм,
• ширину полки (b) — 100 мм,
• толщину стенки (s) — 7 мм,
• толщину полки (t) — 11,4 мм.

Масса 1 м такого двутавра составляет 27,9 кг.

Вес погонного метра балки в таблицах теоретический, он нужен для того,чтобы рассчитать самостоятельно вес целой балки или необходимое количество метров и штук двутавра.

Итак,

если балка 20 на складе металлоторгующей компании имеется длиной 12м, то чтобы выяснить вес одного хлыста, нужно двутавр вес 1 метра 27,9 умножить на 12м.

Зная общее количество метров балки, легко можно посчитать общий вес необходимого металлопроката.

На практике это лучше всего выяснить, уточнив у менеджеров компании у которой заказываются такие изделия, которые кроме вам подскажут стоимость металла, двутавр цена за метр, выпишут счёт,  и решат все текущие вопросы по загрузке и доставке.

Двутавр ГОСТ 8239 89 — на сортамент двутавров , имеющий отличие — наклон внутренних поверхностей полок.

Такая балка с расстоянием между полками 200 мм имеет:

• ширину этих полок — 100 мм,
• толщину металла посередине высоты — 5,2 мм,
• толщину полок 8,4 мм.

Какой двутавр лучше? Горячекатаный двутавр или сварной?

Чтобы выбрать между горячекатаной балкой 20 и сварным профилем с похожими параметрами, вычиляют момент сопротивления. Для этого учитывают нагрузку на перекрытие, непрерывную и краткосрочную нагрузку, используют табличные данные — коэффициент прочности и допустимый прогиб для несущих конструкций.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

• увеличивает ширину пролетов зданий;
• значительно, примерно на 35%, уменьшить массу несущих конструкций;
• существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

• необходимость применять при создании ребер жесткости дополнительную арматуру;
• достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

• уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
• помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

• длина,
• метод закрепления,
• форма,
• площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)



























































Масса балки широкополочной двутавровой.

Пример расчета двутавра

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра . Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 R y , то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

Вес балки двутавровой таблица

Балка двутавровая 10	10	9.46 кг/метр
Балка двутавровая 12	12	11.5 кг/метр
Балка двутавровая 14	14	13. 7 кг/метр
Балка двутавровая 16	16	15.9 кг/метр
Балка двутавровая 18	18	18.4 кг/метр
Балка двутавровая 20	20	21 кг/метр
Балка двутавровая 22	22	24 кг/метр
Балка двутавровая 24	24	27.3 кг/метр
Балка двутавровая 27	27	31.5 кг/метр
Балка двутавровая 30	30	36.5 кг/метр
Балка двутавровая 33	33	42.2 кг/метр
Балка двутавровая 36	36	48.6 кг/метр
Балка двутавровая 40	40	57 кг/метр
Балка двутавровая 45	45	66.5 кг/метр
Балка двутавровая 50	50	78.5 кг/метр
Балка двутавровая 55	55	92.6 кг/метр
Балка двутавровая 60	60	108 кг/метр
Балка двутавровая 10Б1	10	8. 1 кг/метр
Балка двутавровая 12Б1	12	8.7 кг/метр
Балка двутавровая 12Б2	12	10.4 кг/метр
Балка двутавровая 14Б1	14	10.5 кг/метр
Балка двутавровая 14Б2	14	12.9 кг/метр
Балка двутавровая 16Б1	16	12.7 кг/метр
Балка двутавровая 16Б2	16	15.8 кг/метр
Балка двутавровая 18Б1	18	15.4 кг/метр
Балка двутавровая 18Б2	18	18.8 кг/метр
Балка двутавровая 20Б1	20	22.4 кг/метр
Балка двутавровая 23Б1	23	25.8 кг/метр
Балка двутавровая 26Б1	26	28 кг/метр
Балка двутавровая 26Б2	26	31.2 кг/метр
Балка двутавровая 30Б1	30	32.9 кг/метр
Балка двутавровая 30Б2	30	36. 6 кг/метр
Балка двутавровая 35Б1	35	38.9 кг/метр
Балка двутавровая 35Б2	35	43.3 кг/метр
Балка двутавровая 40Б1	40	48.1 кг/метр
Балка двутавровая 40Б2	40	55 кг/метр
Балка двутавровая 45Б1	45	60 кг/метр
Балка двутавровая 45Б2	45	55 кг/метр
Балка двутавровая 50Б1	50	73 кг/метр
Балка двутавровая 50Б2	50	81 кг/метр
Балка двутавровая 55Б1	55	89 кг/метр
Балка двутавровая 55Б2	55	98 кг/метр
Балка двутавровая 60Б1	60	106 кг/метр
Балка двутавровая 60Б2	60	116 кг/метр
Балка двутавровая 70Б1	70	129 кг/метр
Балка двутавровая 70Б2	70	144 кг/метр
Балка двутавровая 20К1	20	41. 5 кг/метр
Балка двутавровая 20К2	20	46.9 кг/метр
Балка двутавровая 23К1	23	52 кг/метр
Балка двутавровая 23К2	23	60 кг/метр
Балка двутавровая 26К1	26	65 кг/метр
Балка двутавровая 26К2	26	73 кг/метр
Балка двутавровая 26К3	26	83 кг/метр
Балка двутавровая 30К1	30	85 кг/метр
Балка двутавровая 30К2	30	96 кг/метр
Балка двутавровая 30К3	30	109 кг/метр
Балка двутавровая 35К1	35	110 кг/метр
Балка двутавровая 35К2	35	126 кг/метр
Балка двутавровая 35К3	35	145 кг/метр
Балка двутавровая 40К1	40	138 кг/метр
Балка двутавровая 40К2	40	166 кг/метр
Балка двутавровая 40К3	40	202 кг/метр
Балка двутавровая 40К4	40	242 кг/метр
Балка двутавровая 40К5	40	291 кг/метр
Балка двутавровая 20Ш1	20	30. 6 кг/метр
Балка двутавровая 23Ш1	23	36.2 кг/метр
Балка двутавровая 26Ш1	26	42.7 кг/метр
Балка двутавровая 26Ш2	26	49.2 кг/метр
Балка двутавровая 30Ш1	30	54 кг/метр
Балка двутавровая 30Ш2	30	61 кг/метр
Балка двутавровая 30Ш3	30	68 кг/метр
Балка двутавровая 35Ш2	35	82 кг/метр
Балка двутавровая 35Ш3	35	91 кг/метр
Балка двутавровая 40Ш1	40	96 кг/метр
Балка двутавровая 40Ш2	40	111 кг/метр
Балка двутавровая 40Ш3	40	123 кг/метр
Балка двутавровая 50Ш1	50	114 кг/метр
Балка двутавровая 50Ш2	50	139 кг/метр
Балка двутавровая 50Ш3	50	156 кг/метр
Балка двутавровая 50Ш4	50	174 кг/метр
Балка двутавровая 60Ш1	60	142 кг/метр
Балка двутавровая 60Ш2	60	177 кг/метр
Балка двутавровая 60Ш3	60	206 кг/метр
Балка двутавровая 70Ш1	70	170 кг/метр
Балка двутавровая 70Ш2	70	198 кг/метр
Балка двутавровая 70Ш3	70	235 кг/метр
Балка двутавровая 70Ш4	70	261 кг/метр
Балка двутавровая 70Ш5	70	306 кг/метр
Балка двутавровая 24М	24	38. 3 кг/метр
Балка двутавровая 30М	30	50.2 кг/метр
Балка двутавровая 36М	36	57.9 кг/метр
Балка двутавровая 45М	45	77.6 кг/метр

Сколько весит балки на фут

Сколько весит балки на фут | Сколько весит 3-дюймовая, 4-дюймовая, 5-дюймовая, 6-дюймовая, 8-дюймовая, 10-дюймовая и 12-дюймовая балка на фут | 8-дюймовый вес балки на фут | 10-дюймовый вес балки на фут | 12-дюймовый вес балки на фут | 4-дюймовый вес луча i на фут | 3-дюймовый вес балки на фут | Вес балки 5 дюймов i на фут.

Существует различная форма и размер горячекатаного стального профиля, такого как двутавровая балка (универсальная колонна), двутавровая балка (универсальная балка), W-образная балка, широкий фланец, углы, швеллеры и т. Д., Используемые в строительных проектах, таких как сельское хозяйство строительство, промышленное строительство, многоэтажное строительство, различные фабрики и жилые проекты.

Сегодня спрос на стальные конструкции в области строительных проектов, которые заменяют в зависимости от армированного цементного бетона, их более высокая прочность, меньше времени, что делает его идеальным для жилых проектов в короткие сроки.

Стальная балка также известна как универсальная балка или двутавровая балка или двутавровая балка, двутавровая балка, W-образная балка, катаная стальная балка (rsj), S-образная двутавровая балка, двойная Т из-за их формы. Стальная балка очень универсальна и может использоваться в различных строительных проектах из конструкционной стали.

Структурная двутавровая балка состоит из двух горизонтальных пластин, известных как полки, соединенных вертикальным компонентом, известным как стенка. Обычно глубина двутавровой или стальной балки больше их ширины, что делает их подходящими для использования в балках, где прочность должна быть в одном из направлений. Какой раздел чаще всего используется для конструкционной стали.

Балка из катаной стали (RSJ) представляет собой распространенный тип балки, используемой для стальных конструкций. Он также известен как «двутавровая балка». Балки из катаной стали (srj) обычно изготавливаются из мягкой стали, но также могут быть изготовлены из алюминия или других материалов.

Сталь Двутавровая балка или универсальная балка чрезвычайно эффективны для использования в качестве конструкционной стали. они обеспечивают максимальную прочность для используемого объема стали, что делает их наиболее эффективным методом переноса изгибающих и сдвигающих нагрузок. В этой статье вы узнаете о том, сколько весит балка на фут | Сколько весит 3-дюймовая, 4-дюймовая, 5-дюймовая, 6-дюймовая, 8-дюймовая, 10-дюймовая и 12-дюймовая балка на фут.

Обычно в соответствии с американским стандартом ASTM-36 широкая полка конструкционной двутавровой балки, представленная в форме W или S, и их обозначение глубины в дюймах × вес на фут-фунт. Вес на фут двутавровой балки указан в идентификаторе балки.

Двутавровая балка W8x10 имеет высоту около 8 дюймов и весит 10 фунтов/фут. Фланцы имеют ширину около 4 дюймов. Это довольно легкая балка. Стенка становится толще, а фланцы становятся шире и толще, чтобы сделать балки более прочными, а вес/нога увеличивается. W12x50 весит 50 фунтов на фут.

Это также позволяет легко определить, насколько тяжелой будет двутавровая балка и какие приготовления необходимо выполнить для ее перемещения и установки. Если вы закажете W12x35 длиной 18 футов, он будет весить 35×18 = 630 фунтов.

Варианты универсальной балки включают материал, длину стенки и глубину полки. Различные весовые нагрузки и площади потребуют различных размеров балки: чем длиннее стенка, тем большую силу она может выдержать вверх и вниз, чем шире фланец, тем большее поперечное перемещение может выдержать балка. Широкополочная балка также известна как W-образная балка.

В США в соответствии с кодировкой AISC обозначение включает номинальную глубину, форму поперечного сечения и вес в фунтах на фут. Например, двутавровая балка W4×7,7 имеет высоту 4 дюйма и вес 7,7 фунта/фут. Фланцы имеют ширину около 2,66 дюйма.

Сколько весит двутавровая балка на фут :- Вес двутавровой балки на фут зависит от ее размеров, ширины, высоты и толщины. Таким образом, вес сильно зависит от размера выбранной двутавровой балки. Двутавровая балка W4×7,7 имеет высоту 4 дюйма и весит 7,7 фунта/фут, двутавровая балка W3×7,5 имеет высоту 3 дюйма и весит 7,5 фунта/фут, двутавровая балка W5×10 имеет высоту 5 дюймов и весит 10 фунтов/фут, двутавровая балка W6×12,5 имеет высоту 6 дюймов и весит 12,5 фунтов/фут, двутавровая балка W7×20 имеет высоту 7 дюймов и весит 20 фунтов/фут, двутавровая балка W8×23 составляет 8 дюймов. высотой и весом 23 фунта/фут, двутавровая балка W10×35 имеет высоту 10 дюймов и весит 35 фунтов/фут, а двутавровая балка W12×50 имеет высоту 12 дюймов и весит 50 фунтов/фут.

Сколько весит двутавровая балка на фут :- двутавровая балка из конструкционной стали может весить от 6 до 100 фунтов или более на погонный фут. Двутавровая балка W10×35 имеет высоту 10 дюймов и весит 35 фунтов/фут, а двутавровая балка W12×50 имеет высоту 12 дюймов и весит 50 фунтов/фут.

Сколько весит 8-дюймовая двутавровая балка на фут: – 8-дюймовая двутавровая балка может весить от 18,4 до 23 фунтов на фут, обозначение как W8×18,4 и W8×23. Двутавровая балка W8×18,4 имеет высоту 8 дюймов и весит 18,4 фунта/фут, а двутавровая балка W8×23 имеет высоту 8 дюймов и весит 23 фунта/фут.

Сколько весит 10-дюймовая двутавровая балка на фут :- 10-дюймовая двутавровая балка может весить от 25,4 фунтов до 35 фунтов на фут, обозначение как W10×25,4 и W10×35. Двутавровая балка W10×25,4 имеет высоту 10 дюймов и весит 25,4 фунта/фут, а двутавровая балка W10×35 имеет высоту 10 дюймов и весит 35 фунтов/фут.

Сколько весит 12-дюймовая двутавровая балка на фут: – 12-дюймовая двутавровая балка может весить от 31,8 фунтов, 35 фунтов, 40,8 фунтов до 50 фунтов на фут, обозначение W12×31,8, Ш12×35, Ш12×40,8 и Ш12×50. Двутавровая балка W12x31,8 имеет высоту 12 дюймов и весит 31,8 фунта/фут, двутавровая балка W12x35 имеет высоту 12 дюймов и весит 35 фунтов/фут, двутавровая балка W12x40,8 имеет высоту 12 дюймов и весит 40,8 фунт/фут и двутавровая балка W12×50 имеют высоту 12 дюймов и вес 50 фунтов/фут.

Сколько весит 15-дюймовая двутавровая балка на фут: – 15-дюймовая двутавровая балка может весить от 42,9 фунтов до 50 фунтов на погонный фут, обозначение как Ш15×42,9 и Ш15×50. Двутавровая балка W15×42,9 имеет высоту 15 дюймов и весит 42,9 фунта/фут, а двутавровая балка W15×50 имеет высоту 15 дюймов и весит 50 фунтов/фут.

Вес 18-дюймовой двутавровой балки на фут:- 18-дюймовая двутавровая балка может весить от 54,7 фунтов до 70 фунтов на погонный фут, обозначение как Ш18×54,7 и Ш18×70. Двутавровая балка W18×54,7 имеет высоту 18 дюймов и весит 54,7 фунта/фут, а двутавровая балка W18×70 имеет высоту 18 дюймов и весит 70 фунтов/фут.

Вес 20-дюймовой двутавровой балки на фут: – 20-дюймовая двутавровая балка может весить 66 фунтов на погонный фут, обозначение W20×66. Двутавровая балка W20×66 имеет высоту 20 дюймов и весит 66 фунтов/фут, ширина ее полки составляет 6,25 дюйма, а толщина стенки составляет 0,795 дюйма.

Вес 24-дюймовой двутавровой балки на фут: – 24-дюймовая двутавровая балка может весить 80 фунтов на погонный фут, обозначение W24×80. Двутавровая балка W24 × 80 имеет высоту 24 дюйма и вес 80 фунтов / фут, ширина ее полки составляет 7 дюймов, а толщина стенки составляет 0,87 дюйма.

Вес 3-дюймовой двутавровой балки на фут :- 3-дюймовая двутавровая балка может весить от 5,7 фунтов до 7,5 фунтов на погонный фут, обозначение как Ш3×5,7 и Ш3×7,5. Двутавровая балка W3×5,7 имеет высоту 3 дюйма и весит 5,7 фунта/фут, а двутавровая балка W3×7,5 имеет высоту 3 дюйма и весит 7,5 фунта/фут.

Вес 4-дюймовой двутавровой балки на фут: – 4-дюймовая двутавровая балка может весить от 7,7 фунтов до 9,5 фунтов на погонный фут, обозначение как Ш4×7,7 и Ш4×9,5. Двутавровая балка W4×7,7 имеет высоту 4 дюйма и вес 7,7 фунта/фут, а ширина W4×9.5 Двутавровая балка имеет высоту 4 дюйма и вес 9,5 фунтов/фут.

Вес 5-дюймовой двутавровой балки на фут :- 5-дюймовая двутавровая балка может весить от 10 фунтов до 14,75 фунтов на погонный фут, обозначение как W5×10 и W5×14,75. Двутавровая балка W5×10 имеет высоту 5 дюймов и весит 10 фунтов/фут, а двутавровая балка W5×14,75 имеет высоту 5 дюймов и весит 14,75 фунтов/фут.

Вес 6-дюймовой двутавровой балки на фут:- 6-дюймовая двутавровая балка может весить от 12,5 фунтов до 17,25 фунтов на погонный фут, обозначение как Ш6×12,5 и Ш6×17,25. Двутавровая балка W6×12,5 имеет высоту 6 дюймов и весит 12,5 фунтов/фут, а двутавровая балка W6×17,25 имеет высоту 6 дюймов и весит 17,25 фунтов/фут.

Вес 7-дюймовой двутавровой балки на фут:- 7-дюймовая двутавровая балка может весить от 15,3 фунтов до 20 фунтов на погонный фут, обозначение как Ш7×15,3 и Ш7×20. Двутавровая балка W4×15,3 имеет высоту 7 дюймов и весит 15,3 фунта/фут, а двутавровая балка W7×20 имеет высоту 7 дюймов и весит 20 фунтов/фут.

Заключение :-
Двутавровая балка из конструкционной стали может весить от 6 до 100 фунтов и более на погонный фут. Двутавровая балка W10×35 имеет высоту 10 дюймов и весит 35 фунтов/фут, а двутавровая балка W12×50 имеет высоту 12 дюймов и весит 50 фунтов/фут.

Вес стального двутавра – Калькулятор веса двутавра

Он-лайн расчет веса одного метра, длины и стоимости стального двутавра известных размеров по различным техническим стандартам

Двутавр

Тавр

Профиль конструктивных элементов с сечением, близким по форме к букве «I» или «Н»

В избранное

Длина

м.

Общий вес

кг.

Цена за 1 метр

$

Цена за тонну

$

Отчет об ошибках

5,0 из 5, общее количество рейтингов: 62 ​​

около

Имя	.
Requirements	Javascript
OS	Windows, Android, OSX, Linux
Category	Business,  Education
Price	0

Таблицы веса линейного метра и размеров стальной I-лучи

8,1 кг 0 24,7 кг

9 18 кг. 7,5 кг

03,7 кг

2.

9 28 кг.

51,0 кг.

41 кг.9 22,5 кг 9,50189 2 7,3 5. 80 кг. 3.

0 8.1890

90 кг.

3 кг9 3 кг 10112 кг 105,50 кг 0 84 кг.9 1843 9,0

94.0 кг

9 96,5 кг 105 кг.

9 46 кг. 107 кг. 10 кг. 127 кг.4 40,24 909 98,5 кг. 125,5 кг

4

9,01080 9,01080 9,5 кг9 5,6 кг 154.129 кг 10114 кг

4,3 кг

0 172 кг.

076.кг. 179 кг.

9 203 кг.

8,1600 8. 208 кг. 203 кг. 123,5 кг 907.60 3 055 кг. 12 кг. 3. 46.0 кг 5,9 кг

9 80 кг.

0 200 кг.

6 кг9 74. 2031 кг.9 85.01809 19 кг.

204 кг. 205. 29 кг. 0 123 кг. 6718 0382 кг.9 81,0 кг. 8, 0 029 кг.

104 кг. 104 кг. 72 кг.

9 73 кг. 156,0189 кг 156.1890 кг. 042 кг. 906,049 кг 17,0189 17,018990

9 0,7 кг 17,0189 17,0189 103 кг. 72,9 кг

0 8.3

9.50189 10,14 кг

8.

8.

9 97,5 кг9 97,5 кг 9014,7 1014.89 кг.

9 0137 кг.9 кг. 105,5 кг 105 кг. 205,5 кг кг 140,18 кг 15. 450 кг. 125180 кг 152180,0 кг

9 006 кг. 144129 кг. 190 кг. 30 кг 29 кг. 104,00 кг

9 001 кг.

17,5 кг. 1,0 кг 21018 кг 19 кг. 202 кг. 223180 кг0 2 кг. 9018. 9018.

Имя (число) луча	Высота луча h	Leadth Thith Beam	Height h	. thickness t	Weight of 1 meter of beam	Meters of 1 ton	Density, kg / m³
Beam 10 Б1	100	55	4.1	5.7	8,1000 кг.	123,5 м.	7850
Балка 100×55×4,5×7,2	100	55	4,5	7,2	4 кг	105,7 м.	7850
Балка 12ДК1	114	120	5	8	0,90 кг	50,3 м.	7850
Балка 12 Б1	117,6	64	3,8	5.1	8,7000 кг.	114,9 м.	7850
Балка 12Б1	117,6	64	3,8	5,1	114,9 м.	7850
Балка 12 Б2	120	64	4,4	6,3	10 кг.	96,2 м.	7850
Балка 10ДК3	120	106	12	20	41,8000 кг.	23,9 м.	7850
Балка 13С1	126,5	114	9	9	40,4 м.	7850
Балка 14ДК0	128	140	4,3	6	55,2 м.	7850
Балка 14Б1	137,4	73	3,8	5,6	10,5000 кг.	95,2 м.	7850
Балка 14 Б2	140	73	4,7	6,9	0 12 кг.	77,5 м.	7850
Балка 140×73×4,9×7,5	140	73	4,9	94	73 м.	7850
Балка 12ДК3	140	126	12,5	21	52,1000 кг.	19,2 м.	7850
Балка 14ДК2	140	140	7	12	29,7 м.	7850
Балка 15К2	150	150	7	10	0,50 кг	31,7 м.	7850
Балка 15ДК1	152	152	5,8	6,6	22,5000 кг.	44,4 м.	7850
Балка 16ДК1	152	160	6	9	0,40 кг	32,9 м.	7850
Балка 16 Б1	157	82	4	5,9	0,70 кг	78,7 м.	7850
Балка 16Б1	157	82	4	5,9	12,7000 кг.	78,7 м.	7850
Балка 15ДК2	157	153	6,6	9,3 кг	33,4 м.	7850
Балка 16Б2	160	82	5	7,4	0,80 кг	63,3 м.	7850
Балка 15К4	160	152	10	15	46,8000 кг.	21,4 м.	7850
Балка 16ДК2	160	160	8	13	0 42 кг.	23,5 м.	7850
Балка 15ДК3	162	154	8,1	11,6 кг	3,7	26,8 м.	7850
Балка 15К5	166	153	12	18	56,3000 кг.	17,8 м.	7850
Балка 18ДК0	167	180	5	7,5	34,8 м.	7850
Балка 18 Б1	177	91	4,3	6,5	15 кг.	64,9 м.	7850
Балка 180×90×5,1×8,1	180	90	5.1	8.1	18,4000 кг.	54,3 м.	7850
Балка 18 Б2	180	91	5,3	8	0,80 кг	53,2 м.	7850
Балка 18Б2	180	91	5,3	8	0,80 кг	53,2 м.	7850
Балка 18 Б2	180	91	5,3	8	18,8000 кг.	53,2 м.	7850
Балка 18ДК2	180	180	8,3	14	19,6 м.	7850
Балка 20 Ш1	193	150	6	9	30.6000 кг	32,7 м.	7850
Балка 20 Ш1	194	150	6	9	30,6000 кг.	32,7 м.	7850
Балка 20Ш1	194	150	6	9	30.6000 кг	32,7 м.	7850
Балка 20 К1	195	200	6,5	10	24,1 м.	7850
Балка 20 К1	196	199	6,5	10	41,4000 кг.	24,2 м.	7850
Балка 20 К2	198	200	7	11,5	46 кг.	21,3 м.	7850
Балка 200×100×5,2×8,4	200	100	5,2	3,4 9018 кг	47,6 м.	7850
Балка 20Б1	200	100	5,5	8	21,3000 кг.	46,9 м.	7850
Балка 20 Б1	200	100	5,6	8,5	44,6 м.	7850
Балка 20С1	200	204	12	12	06 кг.	17,8 м.	7850
Балка 20Б2	203	101	6,5	9,5	25,3000 кг.	39,5 м.	7850
Балка 20Ш3	204	152	9	14	07.00 кг	21,3 м.	7850
Балка 20К3	204	201	9	14	0,80 кг	17,3 м.	7850
Балка 20ДК2	206	204	7,9	12,6	52,3000 кг.	19,1 м.	7850
Балка 20Б3	208	102	8	12	0,60 кг	31,6 м.	7850
Балка 20ДК3	210	205	9,1	14,2	0 5,2 кг	16,8 м.	7850
Балка 20Ш4	211	155	11	17,5	58,9000 кг.	17 м.	7850
Балка 23 Ш1	226	155	6,5	10	036 кг.	27,6 м.	7850
Балка 20К7	226	203	16	25	102 кг.	9,7 м.	7850
Балка 23 К1	227	240	7	10,5	52,2000 кг.	19,2 м.	7850
Балка 20Ш6	228	159	16	26	08 кг.	11,3 м.	7850
Балка 20ДК6	229	210	14,5	23,7 кг	10,1 м.	7850
Балка 20К8	234	203	18	29	118,4000 кг.	8,4 м.	7850
Балка 24 ДБ1	239	115	5,5	9,3 кг	36 м.	7850
Балка 25Ш0	240	174	6	9	36.8000 кг	27,2 м.	7850
Балка 25С1	244	252	11	11	64,4000 кг.	15,5 м.	7850
Балка 25 К1	246	249	8	12	0,60 кг	16 м.	7850
Балка 25Ш2	249	176	8,5	13,5 кг	18,6 м.	7850
Балка 25 Б2	250	125	6	9	29,6000 кг.	33,8 м.	7850
Балка 25Б2	250	125	6	9	29. 6000 кг	33,8 м.	7850
Балка 25 К2	250	250	9	14	0,40 кг	13,8 м.	7850
Балка 25С2	250	255	14	14	82,2000 кг.	12,2 м.	7850
Балка 26 Ш1	251	180	7	10	0,70 кг	23,4 м.	7850
Балка 25К3	253	251	10	15,5	12,5 м.	7850
Балка 25 К3	253	251	10	15,5	80,2000 кг.	12,5 м.	7850
Балка 25Б3	255	126	7,5	11,5 кг	26,7 м.	7850
Балка 26 Ш2	255	180	7,5	12	49 кг.	20,3 м.	7850
Балка 25ДБ2	256	146	6,3	10,9	37.0000 кг.	27 м.	7850
Балка 25ДК2	256	255	9,4	15,6 кг	12,5 м.	7850
Балка 25К4	257	252	11	17,5	11,1 м.	7850
Балка 26 Б1	258	120	5,8	8,5	28.0000 кг.	35,7 м.	7850
Балка 25ДБ4	258	146	6,1	9,1	30,6 м.	7850
Балка 26 К2	258	260	9	13,5	73 кг.	13,7 м.	7850
Балка 25ДК3	260	256	10,7	17,3	89,6000 кг.	11,2 м.	7850
Балка 25ДБ5	262	147	6,6	11,2	25,8 м.	7850
Балка 25К5	262	253	12,5	20 кг	9,7 м.	7850
Балка 26 К3	262	260	10	15,5	83,1000 кг.	12 м.	7850
Балка 25Ш4	264	182	13	21	04 кг.	11,8 м.	7850
Балка 25ДК4	264	257	11,9	19,6	9,9 м.	7850
Балка 25ДБ6	266	148	7,6	13	44,9000 кг.	22,3 м.	7850
Балка 25К6	267	253	14	22,5	8,7 м.	7850
Балка 27 ДБ1	269	125	6	9,5	0 31 кг.	31,3 м.	7850
Балка 25ДК5	269	259	13,5	22,1	115.0000 кг.	8,7 м.	7850
Балка 270×125×6×9,8	270	125	6	0,8 9,8	3 9	31,7 м.	7850
Балка 25К8	281	259	18	29,5	103,5 кг	6,5 м.	7850
Балка 30Ш0	290	199	7	10	48,3000 кг.	20,7 м.	7850
Балка 30 Ш1	294	200	8	12	06,80 кг	17,6 м.	7850
Балка 30С1	294	302	12	12	11,8 м.	7850
Балка 30 Б1	298	149	5,5	8	32.0000 кг.	31,3 м.	7850
Балка 30 К1	298	299	9	14	0,000 кг	11,5 м.	7850
Балка 30К1	298	299	9	14	0,000 кг	11,5 м.	7850
Балка 30 Б2	299	140	6	10	36,6000 кг.	27,3 м.	7850
Балка 30 Ш3	299	200	9	15	0,30 кг	14,6 м.	7850
Балка 300×135×6,5×10,2	300	135	6,5	27,4 м.	7850
Балка 30Б2	300	150	6,5	9	36,7000 кг.	27,2 м.	7850
Балка 30 Б2	300	150	6,5	9	0,7 кг	27,2 м.	7850
Балка 30 Ш2	300	201	9	15	0,60 кг	14,6 м.	7850
Балка 30Ш2	300	201	9	15	68,6000 кг.	14,6 м.	7850
Балка 30 К2	300	300	10	15	10,6 м.	7850
Балка 30 К2	300	300	10	15,5
10,4 м.	7850
Балка 30С2	300	305	15	15	105,8000 кг.	9,5 м.	7850
Балка 30 К3	300	305	15	15	9,5 м.	7850
Балка 30 К3	304	300	11,5	17,5	2 кг.	7,2 м.	7850
Балка 30К4	304	301	11	17	105,8000 кг.	9,5 м.	7850
Балка 30Б3	305	151	8	11,5	21,7 м.	7850
Балка 30Ш3	306	203	11	18	08 кг.	12,1 м.	7850
Балка 30ДБ7	307	166	6,7	11,8	46,2000 кг.	21,6 м.	7850
Балка 30К5	308	301	12	19	8,5 м.	7850
Балка 30ДБ1	309	102	6	8,9	28 кг.	35,2 м.	7850
Балка 30ДБ8	310	167	7,9	13,7	54.0000 кг.	18,5 м.	7850
Балка 30К6	312	302	13	21	0 129 кг.	7,7 м.	7850
Балка 30ДБ2	313	102	6,6	10,8	3.0 кг	30,5 м.	7850
Балка 30Ш4	314	206	13	22	100,9000 кг.	9,9 м.	7850
Балка 30К8	316	357	14,5	23	6,2 м.	7850
Балка 30Ш5	326	208	16	28	7,8 м.	7850
Балка 32С1	326,7	319,7	24,8	24,8	180,0000 кг.	5,6 м.	7850
Балка 30К10	328	359	18	29	203 кг.	4,9 м.	7850
Балка 330×140×7×11,2	330	140	7	11,2
23,7 м.	7850
Балка 35Ш1	334	249	8	11	65,3000 кг.	15,3 м.	7850
Балка 30К11	334	360	20	32	0 025 кг.	4,4 м.	7850
Балка 32С2	337,9	325,7	30,3	30,4	4,5 м.	7850
Балка 35 Ш1	338	250	9,5	12,5	75,1000 кг.	13,3 м.	7850
Балка 35С1	338	351	13	13	106 кг.	9,4 м.	7850
Балка 35 Ш2	341	250	10	14	0,20 кг	12,2 м.	7850
Балка 30К12	341	361	22	35,5	250.0000 кг.	4 м.	7850
Балка 35К1	342	348	10	15	109 кг.	9,2 м.	7850
Балка 35 К1	343	350	10	15	109 кг.	9,1 м.	7850
Балка 35С2	344	354	16	16	130,8000 кг.	7,6 м.	7850
Балка 35Ш3	347	252	11	17,5	10,1 м.	7850
Балка 35 К2	348	350	11	17,5	7,9 м.	7850
Балка 35 Б2	349	155	6,5	10	43,3000 кг.	23,1 м.	7850
Балка 35Б2	350	175	7	11	0,60 кг	20,2 м.	7850
Балка 35 Б2	350	175	7	11	0,60 кг	20,2 м.	7850
Балка 35С3	350	357	19	19	155,7000 кг.	6,4 м.	7850
Балка 35ДБ3	352	171	6,9	9,8 кг	22,2 м.	7850
Балка 35ДБ7	353	254	9,5	16,4	11 м.	7850
Балка 35 К3	353	350	13	20	144,5000 кг.	6,9 м.	7850
Балка 35ДБ4	355	171	7,2	11,6
19,8 м.	7850
Балка 35К3	355	351	13,5	21,5	6,5 м.	7850
Балка 30К14	356	371	27	43	009 кг.	3,2 м.	7850
Балка 35ДБ8	357	255	10,5	18,3	9,9 м.	7850
Балка 36 ДБ1	360	145	7,2	12,3	20,4 м.	7850
Балка 360×145×7,5×12,3	360	145	7,5	184,3			12,3	20,6 м.	7850
Балка 35К4	360	352	15	24	5,8 м.	7850
Балка 35К6	369	360	18	28,5	207,5 кг.	4,8 м.	7850
Балка 30К16	374	373	33	52
2,7 м.	7850
Балка 35Ш6	376	260	19	32	5,6 м.	7850
Балка 35К7	376	361	20	32	4,3 м.	7850
Балка 40 Ø1	383	299	9,5	12,5 кг	11,3 м.	7850
Балка 30К17	384	374	36	57	013 кг.	2,4 м.	7850
Балка 40С1	388	402	15	15	0 140 кг.	7,1 м.	7850
Балка 35К9	389	363	24	38,5	3,6 м.	7850
Балка 40Ш2	390	300	10	16	0106 кг.	9,4 м.	7850
Балка 40 Ш2	390	300	10	16	106 кг.	9,4 м.	7850
Балка 35Ш7	392	262	23	40
4,5 м.	7850
Балка 40 Ш2	392	300	11,5	16	10 кг.	9 м.	7850
Балка 40Б1	396	199	7	11	06,60 кг	17,7 м.	7850
Балка 40 Б1	396	199	7	11	06,60 кг	17,7 м.	7850
Балка 40 Ш3	396	300	12,5	18	8,1 м.	7850
Балка 35К10	396	364	26,5	42 кг	3,3 м.	7850
Балка 30К18	396	375	39	63	2,2 м.	7850
Балка 40Ш3	397	302	12	19,5	7,7 м.	7850
Балка 40 ДШ1	397,6	302	11,5	18,7	4 904,	8,1 м.	7850
Балка 40 ДБ1	399	139	6,2	9	0 39 кг.	25,2 м.	7850
Балка 40ДБ1	399	140	6,4	8,8 кг	25,5 м.	7850
Балка 40 Б2	400	200	8	13	06.00 кг	15,2 м.	7850
Балка 40Б2	400	200	8	13	06.000 кг	15,2 м.	7850
Балка 40К2	400	400	13	21	001 кг.	5,8 м.	7850
Балка 40ДБ2	403	140	7	11,2	21,6 м.	7850
Балка 40ДБ3	403	177	7,5	10,9	18,7 м.	7850
Балка 40Б3	406	201	9,5	16	12,5 м.	7850
Балка 40К3	406	403	16	24	5 м.	7850
Балка 40 К3	409	400	16	24,5	20 кг.	4,9 м.	7850
Балка 40ДБ5	410	179	8,8	14,4	14,8 м.	7850
Балка 40ДБ6	413	180	9,7	16	13,4 м.	7850
Балка 35К12	414	375	32	51	081 кг.	2,6 м.	7850
Балка 40 К4	414	405	18	28	4,3 м.	7850
Балка 40ДБ7	417	181	10,9	18,2 кг	11,8 м.	7850
Балка 40Ш5	418	309	17,5	30	5,1 м.	7850
Балка 40 К4	419	400	19	29,5	4,1 м.	7850
Балка 40К4,5	420	403	20	31
3,9 м.	7850
Балка 40К5	429	400	23	35,5	3,4 м.	7850
Балка 35К14	434	377	38	61	056 кг.	2,2 м.	7850
Балка 45Ш1	440	300	11	18
8,1 м.	7850
Балка 30К21	440	389	52	85	061 кг.	1,6 м.	7850
Балка 45 Б1	443	180	7,8	11	0 59 кг.	16,7 м.	7850
Балка 45Ш2	446	302	13	21	0144 кг.	6,9 м.	7850
Балка 35К15	446	378	42	67	003 кг.	2 м.	7850
Балка 45 Б2	447	180	8.4	13	067 кг.	14,8 м.	7850
Балка 45 ДБ2	450	180	7,6	13,3	6 кг.	15,4 м.	7850
Балка 45Б2	450	200	9	14	0,000 кг	13,2 м.	7850
Балка 45 Б2	450	200	9	14	0,000 кг	13,2 м.	7850
Балка 45ДБ6	453	189,9	8,5	12,7 кг	14,9 м.	7850
Балка 40К8	458	372	31	50	2,6 м.	7850
Балка 45ДБ8	460	191	9,9	16	12,2 м.	7850
Балка 45ДБ4	462	154,4	9,6	17 кг	7.0	13,5 м.	7850
Балка 45Б4	462	202	12	20	105 кг.	9,5 м.	7850
Балка 45ДБ9	463	192	10,5	17,7 кг		11,2 м.	7850
Балка 45ДБ5	466	155,3	10,5	18,9	4 8,1 кг	12,2 м.	7850
Балка 45ДБ11	469	194	12,6	20,6	105,8 кг.	9,5 м.	7850
Балка 40К9	470	373	35	56
2,3 м.	7850
Балка 45Ш5	476	310	21	36	0245 кг.	4,1 м.	7850
Балка 50 Ш1	482	300	11	15	010 кг.	8,8 м.	7850
Балка 50Ш1	482	300	11	15	8,8 м.	7850
Балка 50 Ш1	484	300	11	15	8,7 м.	7850
Балка 50Б1	492	199	8,8	12	13,8 м.	7850
Балка 50 Б1	492	200	8,8	12	13,7 м.	7850
Балка 45Ш6	492	312	25	44	0298 кг.	3,3 м.	7850
Балка 50 Ш3	493	300	15,5	20,5	6,4 м.	7850
Балка 50Ш3	493	300	15,5	20,5	6,4 м.	7850
Балка 40К11	494	392	43	68
1,8 м.	7850
Балка 50 Ш3	495	300	15,5	20,5	6,4 м.	7850
Балка 50 Б2	496	199	9	14	0,50 кг	12,6 м.	7850
Балка 50Б2	496	199	9	14	0,50 кг	12,6 м.	7850
Балка 50 Ш4	499	300	16,5	23,5	5,8 м.	7850
Балка 50Ш4	499	300	16,5	23,5 кг	5,8 м.	7850
Балка 500×170×10×15,2	500	170	10	13,4 9	0189 78,5000 кг.	12,7 м.	7850
Балка 50 Б3	500	200	10	16	11,1 м.	7850
Балка 50 Ш4	501	300	16,5	23,5	5,7 м.	7850
Балка 50Ш5	508	302	19	28	204,7000 кг.	4,9 м.	7850
Балка 40К12	510	393	48	76	007 кг.	1,6 м.	7850
Балка 50Б5	516	202	15	24	7,5 м.	7850
Балка 35К20	520	409	65	104	829,7000 кг.	1,2 м.	7850
Балка 53ДБ1	524	207	9	10,9	13,9 м.	7850
Балка 53ДБ2	528	209	9,5	13,3 кг	12,2 м.	7850
Балка 50Ш7	532	312	26	40	292,7000 кг.	3,4 м.	7850
Балка 53ДБ3	533	209	10,2	15,6 кг	10,8 м.	7850
Балка 53ДБ4	537	210	10,9	17,4	9,9 м.	7850
Балка 35К21	540	411	71	114	912,2000 кг.	1,1 м.	7850
Балка 55 Б1	543	220	9,5	13,5 кг	11,2 м.	7850
Балка 55 Б1	543	220	9,5	13,5 кг	11,2 м.	7850
Балка 55Б1	543	220	9,5	13,5	89.0000 кг.	11,2 м.	7850
Балка 55Б2	547	220	10	15,5	10,2 м.	7850
Балка 55 Б2	547	220	10	15,5	10,2 м.	7850
Балка 40К14	548	395	59	95	758,2000 кг.	1,3 м.	7850
Балка 55Б3	553	221	12	18,5	106,5 кг.	8,6 м.	7850
Балка 55Б4	560	222	14	22	0137 кг.	7,3 м.	7850
Балка 60 Ш1	580	320	12	17	142,1000 кг.	7 м.	7850
Балка 35К23	580	426	84	134	0,9 м.	7850
Балка 60Ш1	582	300	12	17	7,3 м.	7850
Балка 40К16	588	412	72	115	949,5000 кг.	1,1 м.	7850
Балка 60 Б1	593	230	10,5	15,5	9,4 м.	7850
Балка 60 Ø3	595	320	18	24,5	20 кг	4,9 м.	7850
Балка 60Б1	596	199	10	15	94,6000 кг.	10,6 м.	7850
Балка 60 Б2	597	230	11	17,5
8,7 м.	7850
Балка 60 Ш3	597	300	18	24,5	19 кг.	5 м.	7850
Балка 60ДБ1	599	178	10	12,8	81,9000 кг.	12,2 м.	7850
Балка 600×190×12×17,8	600	190	12	17,4 9018 кг 9018 9018	9,3 м.	7850
Балка 60Б2	600	200	11	17	9,5 м.	7850
Балка 60ДБ2	603	179	10,9	15	92,3000 кг.	10,8 м.	7850
Балка 60Ш4	605	300	20	28,5
4,4 м.	7850
Балка 60ДБ4	608	228	11,2	17,3	8,8 м.	7850
Балка 60ДБ5	612	229	11,9	19,6	125,1000 кг.	8 м.	7850
Балка 60ДБ6	617	230	13,1	22,2	7,1 м.	7850
Балка 60ДБ7	623	229	14	24,9 кг	6,5 м.	7850
Балка 40К18	638	430	87	140	1192,9000 кг.	0,8 м.	7850
Балка 60Ш8	664	319	36	58
2,2 м.	7850
Балка 70ДБ1	678	253	11,7	16,3	8 м.	7850
Балка 70 Ш1	683	320	13,5	19	169,9000 кг.	5,9 м.	7850
Балка 70ДБ3	688	254	13,1	21,1	6,6 м.	7850
Балка 70 Б1	691	260	12	15,5	12 кг.	7,7 м.	7850
Балка 70 Б1	691	260	12	15,5	129,3000 кг.	7,7 м.	7850
Балка 70Б1	691	260	12	15,5	12 кг.	7,7 м.	7850
Балка 70 Ш1	692	300	13	20	6 м.	7850
Балка 70Ш1	692	300	13	20	166.0000 кг.	6 м.	7850
Балка 70 Б2	697	260	12,5	18,5	6,9 м.	7850
Балка 70Ш2	698	300	15	23	5,3 м.	7850
Балка 70ДБ5	702	254	15,5	27,9	192.0000 кг.	5,2 м.	7850
Балка 70Б3	702	261	14,5	21	105,00 кг	6,1 м.	7850
Балка 70 Ш3	707	300	18	27,5	206,5 кг.	4,4 м.	7850
Балка 70 Ø4	715	300	20,5	31,5	258,6000 кг.	3,9 м.	7850
Балка 70 Ш5	718	320	23	36,5	3,3 м.	7850
Балка 70Ш5	725	300	23	36,5	3,4 м.	7850
Балка 70Ш8	780	317	38	64	518,3000 кг.	1,9 м.	7850
Балка 80 Ø1	782	300	13,5	17
6,1 м.	7850
Балка 80Ш1	782	300	13,5	17 кг.	6,1 м.	7850
Балка 80 Б1	791	280	13,5	17	159,5000 кг.	6,3 м.	7850
Балка 80 Ш2	792	300	14	22	5,2 м.	7850
Балка 80 Б2	798	280	14	20,5	5,6 м.	7850
Балка 85ДБ1	835	292	14	18,8	176.0000 кг.	5,7 м.	7850
Балка 85ДБ2	840	292	14,7	21,7	5,2 м.	7850
Балка 85ДБ3	846	293	15,4	24,4	4,8 м.	7850
Балка 85ДБ5	859	292	17	31	251.0000 кг.	4 м.	7850
Балка 90Ш1	881	299	15	18,5	5,2 м.	7850
Балка 90 Ш2	890	299	15	23
4,7 м.	7850
Балка 90 Б1	893	300	15	18,5	194.0000 кг.	5,2 м.	7850
Балка 90 Б2	900	300	15,5	22	203,00.	4,7 м.	7850
Балка 90ДБ2	911	304	15,9	23,9	4,5 м.	7850
Балка 90ДБ4	919	306	17,3	27,9	253,0000 кг.	4 м.	7850
Балка 90ДБ6	927	308	19,4	32 кг.	3,5 м.	7850
Балка 100ДБ1	970	300	16	21,1	4,5 м.	7850
Балка 100ДБ3	990	300	16,5	31	272.0000 кг.	3,7 м.	7850
Балка 100 Ø1	990	320	16	21	030,0 кг.	4,3 м.	7850
Балка 100Ш2	998	320	17	25	058 кг.	3,9 м.	7850
Балка 100 Ш3	1006	320	18	29	285,7000 кг.	3,5 м.	7850
Балка 100 Ø4	1013	320	19,5	32,5	3,2 м.	7850
Балка 100 Б4	1013	320	19,5	32,5	3,2 м.	7850
Балка 100Ш4	1013	320	19,5	32,5	014 кг.	3,2 м.	7850

I Таблица размеров и веса луча (с файлом в формате PDF для загрузки)

Содержание

Что такое I балка?

Двутавровая балка, также известная как универсальная балка, представляет собой длинную стальную полосу с двутавровым сечением.

Двутавр делится на обычный двутавр и легкий двутавр. Это стальной профиль двутавровой формы.

Типы стальных двутавровых балок

Двутавровые балки в основном делятся на обычные двутавровые балки, легкие двутавровые балки и двутавровые балки с широкими полками.

По соотношению высоты полки к стенке двутавры делятся на широкополочные, среднеполочные и узкополочные.

Технические характеристики первых двух: #10-60, то есть соответствующая высота составляет 10-60 см.

При той же высоте легкая двутавровая балка имеет узкую полку, тонкую стенку и малый вес.

Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными полками и отсутствием наклона на внутренней стороне полок.

Относится к стали экономичного сечения и прокатывается на четырехвалковом универсальном стане, поэтому ее еще называют «двутавр универсальный».

Обычные двутавровые балки и легкие двутавровые балки сформировали национальные стандарты.

Примечание:

Если вы хотите получить размеры двутавра в дюймах, вы можете использовать наш калькулятор мм в дюймы, чтобы получить результаты.

Таблица размеров и веса двутавровой балки

Сначала вы можете посмотреть видео ниже, чтобы узнать, как рассчитать вес двутавровой балки.

Следующая таблица размеров и веса балки может быть вам полезна.

Обычные горячие разбиты I BEAM Размеры и веса

Спецификации	Высота (мм)	Flange Width Whidth (MM)	Flange Width Whidth (MM)	WILFED WEBLANGE (MM)	. (кг/м)
10	100	68	4.5	11.261
12.6	126	74	5	14.223
14	140	80	5.5	16.89
16	160	88	6	20.513
18	180	94	6.5	24.143
20a	200	100	7	27.929
20b	200	102	9	31.069
22a	220	110	7.5	33.07
22b	220	112	9.5	36.524
25a	250	116	8	38.105
25b	250	118	10	42. 03
28a	280	122	8.5	43.492
28b	280	124	10.5	47.888
32a	320	130	9.5	52.717
32b	320	132	11.5	57.741
32c	320	134	13.5	62.765
36a	360	136	10	60.037
36b	360	138	12	65.689
36c	360	140	14	71.341
40a	400	142	10.5	67.598
40b	400	144	12.5	73.878
40c	400	146	14. 5	80.158
45a	450	150	11.5	80.42
45b	450	152	13.5	87.485
45c	450	154	15.5	94.55
50a	500	158	12	93.654
50b	500	160	14	101.504
50c	500	162	16	109.354
56a	560	166	12.5	106.316
56b	560	168	14.5	115.108
56c	560	170	16.5	123.9
63a	630	176	13	121.407
63b	630	178	15	131. 298
63c	630	180	17	141.189

Таблица размеров и веса горячекатаной двутавровой балки для легких условий эксплуатации

90 8	Height (mm)	Flange Width (mm)	Web Thickness (mm)	Theoretical Weight (kg/m)
8	80	50	4.5	7.52
10	100	55	4.5	9.46
12	120	64	4.8	11.5
14	140	73	4.9	13.7
16	160	81	5	15.9
18	180	90	5. 1	18.4
18a	180	100	5.1	19.9
20	200	100	5.2	21
20a	200	110	5.2	22.7
22	220	110	5.4	24
22a	220	120	5.4	25.8
24	240	115	5.6	27.3
24a	240	125	5.6	29.4
27	270	125	6	31.5
27a	270	135	6	33.9
30	300	135	6.5	36.5
30a	300	145	6. 5	39.2
33	330	140	7	42.2
36	360	145	7.5	48.6
40	400	155	8	56.1
45	450	160	8.6	65.2
50	500	170	9.5	76.8
55	550	180	10.3	89.8
60	600	190	11.1	104
65	650	200	12	120
70	700	210	13	138
70a	700	210	15	158
70b	700	210	17. 5	184

I beam sizes chart PDF download

• Загрузить таблицу размеров и веса двутавровой балки в формате PDF

Как рассчитать несущую способность двутавровой балки?

Например:

Сколько может выдержать двутавровая балка № 25 при пролете 4 м и равномерном распределении нагрузки?

Расчет:

Для двутавровой балки #25, W = 401,4 см ³ , [σ]=210 Н/мм2, общий коэффициент устойчивости φb=0,93
Формула прочности σ = M/W

Согласно формуле:
q=8σW/L ² =8* 210 *401400/4*4=42,1 кН/м

Требование общей устойчивости = 42,1 * 0,93 39,2 кН/м

Требуемый частичный коэффициент (коэффициент безопасности): 39,2 / 1,4 = 28 кН/м

Безопасное использование: 28 кН/м

Вышеприведенный расчет не учитывает собственный вес и расчет проверки на прогиб двутавровой балки.

Нужно ценовое предложение? Любые вопросы?

Отправьте нам сообщение, чтобы сообщить нам о ваших требованиях.

Свяжитесь с нами

Калькулятор веса двутавровой балки – расчет веса двутавровой балки

ToolCrowd поддерживается читателем. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать большеРеклама

Главная » Строительные материалы » Калькулятор веса двутавровой балки – рассчитайте вес двутавровой балки

---

Наш удобный калькулятор веса двутавровой балки позволяет быстро и легко рассчитать вес на фут, метр или общий вес двутавровой балки балки как с наклонными, так и с параллельными полками.

Инструкции по использованию калькулятора см. в руководстве пользователя под калькулятором. Мы также включили пошаговое руководство, если вы предпочитаете рассчитывать вес двутавровой балки вручную, а также удобные таблицы веса для балок типа IPE и IPN.

I Калькулятор веса луча:

Выберите Угол Тип:

I Материал пучка:

Плотность:

кг/м ³

Количество:

I Длина луча (L):

I Шитина луча. (Вт):

Высота двутавровой балки (H):

Толщина стенки (WT):

Толщина фланца (FT):

Внутренний радиус (IR):

Внешний радиус (OR):

Общий вес = 0,00 фунта / 0,00 кг

Отказ от ответственности: Вес, показанный в приведенном выше калькуляторе, предназначен только для справки и не должен служить основой для каких-либо расчетов, где требуется точная или достоверная информация. Теоретический вес и плотность металла нередко значительно отличаются от фактического веса и плотности, например, из-за различий в производственных процессах и составе материалов. Поэтому, если требуются точные расчеты веса, вы должны получить актуальную и точную информацию от производителей.

---

Advertisements

Как пользоваться калькулятором веса двутавровой балки

1. Первым шагом является выбор типа двутавровой балки, вес которой вы хотите рассчитать, с «наклонной полкой» или «параллельной полкой». доступные варианты.

2. Далее вам нужно выбрать материал, используемый для двутавровой балки в вашем расчете, и вы можете выбрать его в раскрывающемся списке «Материал двутавровой балки» в поле (2).

   Вы можете изменить количество двутавровых балок, которые вы включаете в свой расчет, обновив ввод «Количество» в поле (2).

   Поле «Плотность» будет автоматически заполнено в зависимости от выбранного вами типа материала.

   При необходимости вы можете обновить показатель «Плотность» до другого значения, хотя мы основывали значение, используемое для каждого материала, на отраслевых рекомендациях.

3. Вам потребуется ввести различные размеры для расчета, включая «Длину», «Ширину», «Высоту», «Толщину стенки», «Толщину полки» и одно или два значения «Радиуса» в зависимости от вашего выбора. двутаврового профиля.

   Вы можете выбрать соответствующие единицы для каждого измерения, используя раскрывающиеся списки «Единицы», включая миллиметры, сантиметры, метры, дюймы и футы.

   !

   Примечание: Если вы выберете в качестве единицы «дюйм», вам нужно будет использовать целые или десятичные числа вместо дробей. Например, 0,25 вместо ¹ / ₄ .

4. Используйте кнопку «Рассчитать», чтобы завершить расчет, или кнопку «Сброс», чтобы сбросить калькулятор веса двутавровой балки, если вы хотите начать сначала.

---

Advertisements

Как рассчитать вес двутавровой балки

Вот как вручную рассчитать вес двутавровой балки, если вы предпочитаете обход калькулятора выше:

Как рассчитать вес параллели- Полковая двутавровая балка

Сначала вам необходимо рассчитать объем двутавровой балки с параллельными полками, и вы можете сделать это с помощью следующего уравнения:

V1 = (Ш x ФУ x Д) x 2
V2 = (H – (2 x FT)) x WT x L
V3 = ((R x 2) ² – (π x R ² )) x L
Общий объем = V1 + V2 + V3

Приведенная выше формула веса двутавровой балки состоит из следующих элементов :

V1 = часть расчета объема полки

V2 = часть расчета объема стенки

V3 = часть расчета объема радиуса Двутавровая балка

H = Высота двутавровой балки

L = Длина двутавровой балки

FT = Толщина полки двутавровой балки

WT = Толщина стенки двутавровой балки R 9

= Радиус двутавровой балки

Чтобы продемонстрировать приведенные выше уравнения в действии, мы рассмотрим пример двутавровой балки из мягкой стали (то есть углеродистой стали) со следующими размерами:

• Длина – 3000 мм
• Высота – 300 мм
• Ширина – 150 мм
• Толщина стенки – 7,1 мм
• Толщина полки – 10,7 мм
• Внутренний радиус – 15,0 мм расчет, нам нужно будет преобразовать вышеуказанные размеры в метры. Длина становится 3,0 м, высота 0,3 м, ширина 0,15 м, толщина стенки 0,0071 м, толщина полки 0,0107 м, а внутренний радиус 0,015 м для расчета.

  Here’s an overview of how the I-beam volume calculation works using the dimensions in this example:

  V1 = (0.15 x 0.0107 x 3.0) x 2
  V1 = 0.00963m ³

  V2 = (0.3 – (2 x 0.0107)) x 0.0071 x 3.0
  V2 = 0.005m ³

  V3 = ((0.015 x 2) ² – (3.142 x 0.015 ² )) x 3,0
  V3 = 0,00057915m ³

  Overall Volume = 0.00963m ³ + 0.005m ³ + 0.00057915m ³
  Overall Volume = 0.01614333m ³

  Mild Steel Density = 7850 кг/м ³

  Если мы умножим значение объема 0,0076 м ³ на значение плотности 7850 кг/м ³ , мы получим вес 5 127,73 кг 9655. 6556 .

  ---

  Рекламные объявления

  Балки IPE и IPN — в чем разница?

  Существует два распространенных типа двутавровых балок европейского стандарта, включая IPE и IPN.

  IPE — это обозначение, данное двутавровым балкам с параллельными внутренними полками, и они доступны в размерах, установленных в EN 10365, с допусками на продукцию в соответствии с EN 10034:1993.

  IPN (или INP, как часто используется) — это обозначение, данное двутавровым балкам с наклонными внутренними полками. Как и балки IPE, балки IPN доступны с размерами, указанными в EN 10365. Однако допуски для балок IPN указаны в EN 10024:19.95.

  Балки IPE и IPN обычно изготавливаются из стали марок S235JR, S275JR/J0 и S355JR/J2, но могут использоваться и другие марки.

  Стандартные длины балок включают 6000 мм, 6100 мм, 12000 мм и 12100 мм. Однако многие производители могут предложить эти балки нестандартных размеров.

  Вот обзор информации о весе и размерах для каждого типа поперечного сечения:

  Балки из IPE

  Характеризуются параллельными внутренними полками, вот сводка данных о весе и размерах балок из IPE:

  IPE Beam Size and Weight Chart
  IPE Beam Classification	Height	Width	Web Thickness (WT)	Flange Thickness ( фут)	Радиус	I Вес балки на фут	I Вес балки на метр
  IPE 30 9	80mm	46mm	3. 8mm	5.2mm	5.0mm	1.83 kg / 4.03 lbs	6.00 kg / 13.23 lbs
  IPE 100	100mm	55mm	4.1mm	5.7 mm	7.0mm	2.47 kg / 5.44 lbs	8.10 kg / 17.87 lbs
  IPE 120	120mm	64mm	4.4mm	6.3mm	7.0mm	3.16 kg / 6.96 lbs	10.37 kg / 22.86 lbs
  IPE 140	140mm	73mm	4.7mm	6.9mm	7.0mm	3.92 kg / 8.65 lbs	12.89 kg / 28.43 lbs
  IPE 160	160mm	82mm	5.0mm	7.4mm	9.0mm	4.80 kg / 10.58 lbs	15.77 kg / 34.77 lbs
  IPE 180	180mm	91mm	5.3mm	8.0mm	9.0mm	5.72 kg / 12.61 lbs	18. 80 kg / 41.44 lbs
  IPE 200	200mm	100mm	5.6mm	8.5mm	12.0mm	6.80 kg / 15.00 lbs	22.36 kg / 49.29 lbs
  IPE 220	220mm	110mm	5.9mm	9.2mm	12.0mm	7.97 kg / 17.57 lbs	26.20 kg / 57.75 9 фунтов0134
  IPE 240	240mm	120mm	6.2mm	9.8mm	15.0mm	9.34 kg / 20.60 lbs	30.71 kg / 67.69 lbs
  IPE 270	270mm	135mm	6.6mm	10.2mm	15.0mm	10.97 kg / 24.20 lbs	36.07 kg / 79.51 lbs
  IPE 300	300mm	150mm	7.1mm	10.7mm	15.0mm	12.85 kg / 28.34 lbs	42.24 kg / 93.13 lbs
  IPE 330	330mm	160mm	7. 5mm	11.5mm	18.0mm	14.95 kg / 32.97 lbs	49.14 kg / 108.35 lbs
  IPE 360	360mm	170mm	8.0mm	12.7mm	18.0mm	17.37 kg / 38.30 lbs	57.09 kg / 125.86 lbs
  IPE 400	400mm	180mm	8.6mm	13.5mm	21.0mm	20.18 kg / 44.48 lbs	66.30 kg / 146.17 lbs
  IPE 450	450mm	190mm	9.4mm	14.6mm	21.0mm	23.61 kg / 52.04 lbs	77.57 kg / 171.02 lbs
  IPE 500	500mm	200mm	10.2mm	16.0mm	21.0mm	27.59 kg / 60.84 lbs	90.68 kg / 199.92 lbs
  IPE 550	550mm	210mm	11.1mm	17.2mm	24.0mm	32. 11 kg / 70.79 lbs	105.51 kg / 232.62 lbs
  IPE 600	600mm	220mm	12.0mm	19.0mm	24.0mm	37.26 kg / 82.14 lbs	122.45 kg / 269.95 lbs

  IPN Beams

  , охарактеризованные наклоненными внутренними фланцами, вот краткое изложение данных IPN Beams

  . Классификация

  Высота	Ширина	Толщина стенки (WT) Радиус	Толщина полки (FT)		0028	Radius 2	I Beam Weight per Foot	I Beam Weight per Meter
  IPN 80	80mm	42mm	3.9mm	5.9mm	3.9mm	2.3mm	1.81 kg / 3.99 lbs	5.94 kg / 13. 10 lbs
  IPN 100	100mm	50mm	4.5mm	6.8mm	4.5mm	2.7mm	2.54 kg / 5.60 lbs	8.34 kg / 18.39 lbs
  IPN 120	120mm	58mm	5.1mm	7.7mm	5.1mm	3.1mm	3.38 kg / 7.46 lbs	11.10 kg / 24.47 lbs
  IPN 140	140mm	66mm	5.7mm	8.6mm	5.7mm	3.4mm	4.36 kg / 9.61 lbs	14.30 kg / 31.53 lbs
  IPN 160	160mm	74mm	6.3mm	9.5mm	6.3mm	3.8mm	5.46 kg / 12.03 lbs	17.90 kg / 39.46 lbs
  IPN 180	180mm	82mm	6.9mm	10.4mm	6.9mm	4.1mm	6.68 kg / 14.72 lbs	21. 90 kg / 48.28 lbs
  IPN 200	200mm	90mm	7.5mm	11.3mm	7.5mm	4.5mm	7.99 kg / 17.61 lbs	26.20 kg / 57.76 lbs
  IPN 220	220mm	98mm	8.1mm	12.2mm	8.1mm	4.9mm	9.48 kg / 20.90 lbs	31.10 kg / 68.56 lbs
  IPN 240	240mm	106mm	8.7mm	13.1mm	8.7mm	5.2mm	11.03 kg / 24.33 lbs	36.20 kg / 79.81 lbs
  IPN 260	260mm	113mm	9.4mm	14.1mm	9.4mm	5.6mm	12.77 kg / 28.16 lbs	41.90 kg / 92.37 lbs
  IPN 280	280mm	119mm	10.1mm	15.2mm	10.1mm	6.1mm	14. 60 kg / 32.19 lbs	47.90 kg / 105.60 lbs
  IPN 300	300mm	125mm	10.8mm	16.2mm	10.8mm	6.5mm	16.52 kg / 36.42 lbs	54.20 kg / 119.49 lbs
  IPN 320	320mm	131mm	11.5mm	17.3mm	11.5mm	6.9mm	18.59 kg / 40.99 lbs	61.00 kg / 134.48 lbs
  IPN 340	340mm	137mm	12.2mm	18.3mm	12.2mm	7.3mm	20.73 kg / 45.69 lbs	68.00 kg / 149.91 lbs
  IPN 360	360mm	143mm	13.0mm	19.5mm	13.0mm	7.8mm	23.20 kg / 51.14 lbs	76.10 kg / 167.77 lbs
  IPN 380	380mm	149mm	13.7mm	20.5mm	13. 7mm	8.2mm	25.60 kg / 56.45 lbs	84.00 kg / 185.19 lbs
  IPN 400	400mm	155mm	14.4mm	21.6mm	14.4mm	8.6mm	28.16 kg / 62.09 lbs	92.40 kg / 203.71 lbs
  IPN 450	450mm	170mm	16.2mm	24.3mm	16.2mm	9.7mm	35.05 kg / 77.28 lbs	115.00 kg / 253.53 lbs
  IPN 500	500mm	185mm	18.0mm	27.0mm	18.0mm	10.8mm	42.98 kg / 94.75 lbs	141.00 kg / 310.85 lbs
  IPN 550	550mm	200mm	19.0mm	30.0mm	19.0mm	11.9mm	50.60 kg / 111.55 lbs	166.00 kg / 365.97 lbs
  IPN 600	600mm	215mm	21. 6mm	32.4mm	21.6mm	13.0mm	60.78 kg / 133.99 lbs	199.40 kg / 439.60 lbs

  Advertisements

  ---

  Other Helpful Weight Калькуляторы

  Калькуляторы по типу сечения:

  Хотите ли вы рассчитать вес металлической трубы, круглого стержня, квадратной или прямоугольной трубы, прокатного швеллера, листового материала или другого типа формы, у нас есть выбор удобных онлайн-калькуляторы вам в помощь:

  • C-Channel
  • Equal / Unequal Angle
  • H-Beam
  • Hex Bar
  • Metal Plate
  • Metal Tube
  • Round Bar

  Calculators by Material:

  • Steel
  • Drywall
  • MDF
  • OSB

  ---

  Автор: Джон Максвелл

  Старший писатель, ToolCrowd

  Джон Максвелл пишет на различные темы для ToolCrowd, включая обзоры инструментов, советы по материалам, распространенные бытовые проблемы, а также общие советы по самостоятельной работе и статьи с инструкциями. Его работы публиковались в национальных изданиях для широкой аудитории, включая потребителей, домовладельцев и отраслевых экспертов. Джон имеет степень бакалавра в области геодезии зданий и степень магистра в области гражданского строительства, специализирующейся на долговечности бетона и стали. Когда он не пишет для ToolCrowd, Джон любит заниматься своими руками дома, а также заниматься деревообработкой в ​​своей домашней мастерской, кататься на сноуборде и разрабатывать веб-сайты. Связаться с Jonarrow_right_alt

  4-дюймовая двутавровая балка | 6 футов в длину | Двутавровая балка S4 x 7,7 #

  Детали



  Это секция длиной 6 футов 4-дюймовой двутавровой балки S4 x 7,7, которая представляет собой двутавровую балку высотой 4 дюйма. Материал класса ASTM A36 (размеры и свойства материала см. на графиках). Материал марки А36 представляет собой углеродистую сталь средней прочности на растяжение. Используется для простых конвейерных путей и систем толкающих тележек с цепными талями. При использовании с балочной тележкой Webb на 1500 фунтов модели 10711 максимальная нагрузка составляет 1500 фунтов. Вес балки составляет 7,7 фунтов на фут. Этот трек также подходит для Ultimation Тележка с двутавровой балкой весом 1000 фунтов, которую вы можете заказать здесь . Эта секция балки готова к монтажу и может быть закреплена на месте с помощью сварных или зажимных систем крепления. Используйте стальные двутавровые секции Ultimation с ручными конвейерными тележками с двутавровыми балками Jervis Webb для создания простых конвейерных систем. Вы можете заказать двутавровую тележку Webb 10711  1500 фунтов b y, нажав на эту ссылку .

  4-дюймовая двутавровая балка S4 x 7,7 # размеры и отделка

  Размеры, свойства материала и химические свойства см. на прилагаемом рисунке. Эта двутавровая балка S4 x 7,7 имеет высоту 4,00 дюйма. Фланец имеет ширину 2,66 дюйма. Интернет 0,19″ толщиной в самом тонком месте. Свяжитесь с Ultimation по телефону 586-771-1881, если вам нужна помощь в настройке или заказе. Эти балки поставляются неокрашенными.

  Применение на конвейерных путях 4-дюймовых двутавровых балок

  Эта конструкционная сталь марки ASTM A36 идеально подходит для мелкосерийного производства. Для систем производственных линий большого объема мы рекомендуем конвейерную дорожку Jervis Webb с более высоким содержанием углерода. Сталь с более высоким содержанием углерода будет сопротивляться износу фланцев даже после того, как по ней пройдут миллионы тележек. Узнайте больше о стали ASTM A36 непосредственно из ASTM, нажав на эту ссылку.

  Соображения по установке и безопасности

  Многие органы власти требуют, чтобы все подвесные стальные установки были спроектированы и одобрены зарегистрированным профессиональным инженером. Обратитесь к инженеру за помощью в вашем конкретном приложении. При использовании с тележкой Jervis Webb # 10711 эта балка S34 x 7,7 # может выдерживать вес 1500 фунтов при поддержке на расстоянии 8 футов от центра. При использовании более длинных пролетов обязательно поддерживайте балку или направляющую ближе к центрам или уменьшайте нагрузку. При необходимости эти балки можно закрепить или приварить.

  Для какой стальной балки предназначена тележка с двутавровой балкой?

  Компоненты тележки с двутавровой балкой предназначены для движения по двутавровой балке с коническими полками (пожалуйста, см. поперечное сечение на рисунке). Следовательно, они известны как «стандартные двутавровые балки» и обычно имеют префикс S (например, S6 или S-6 для 6-дюймовой двутавровой балки американского стандарта). В то время как широкая полка или двутавровые балки имеют более широкую полку и обычно имеют префикс WF (например, WF6). Поэтому этот более широкий фланец может повлиять на посадку изделия. См. размер «A» на графике, и при использовании широкой полки или балки типа H убедитесь, что этот размер выдержан. Поскольку вы должны проверить это измерение, вот ссылка на размеры стандартных двутавров типа S.

  Как правильно измерить двутавр. Это высота, а не ширина!

  Это одна из самых распространенных ошибок, которые мы видим. Клиенты измеряют поперек полки своей балки и заказывают подходящую тележку для балки. Это не способ измерения двутавровой балки (или стальной балки любого типа) . Двутавровые и широкополочные балки обозначаются высотой балки , а не шириной полки. На рисунке ниже показаны размеры двутавровой балки 4″ (двутавровая балка S4):

  Как сделать так, чтобы тележка с двутавровой балкой подходила к балке с более широкими полками?

  Если заказанная вами тележка для двутавровой балки не подходит к вашей балке, вы можете вернуть ее нам и приобрести модель большего размера. В качестве альтернативы вы можете использовать прокладки (шайбы или стальные трубы) и более длинные болты, чтобы разделить две половины тележки с двутавровой балкой. Просто не забудьте использовать болты класса 5 или лучше, и что, когда вы расширяете половины тележки с двутавровой балкой шире, чем их первоначально рассчитанное максимальное расстояние, вам нужно будет соответственно уменьшить максимальную нагрузку.

  Нужен другой размер, чем эта 4-дюймовая двутавровая балка?

  Мы храним, режем и отправляем двутавровые балки и конвейерные гусеницы всех размеров. Многие из популярных размеров продаются в Интернете. Свяжитесь с нами для специальных длин.

  Перед покупкой обратите внимание на стоимость доставки

  Двутавровые балки большие, тяжелые и дорогие в доставке! Чтобы снизить стоимость доставки, Ultimation предлагает предварительно нарезанные балки различной длины и размера.

  • Балки длиной 6 футов и 8 футов могут отправляться такими курьерскими службами, как Fedex и UPS. Они могут быть доставлены практически по любому адресу в Соединенных Штатах. Минимизируйте расходы на доставку, купив нужный размер
  • Балки длиной 10 футов или 20 футов необходимо доставлять с помощью грузовых перевозок, а можно отправлять только на коммерческие адреса . Тот факт, что вы ведете бизнес с адреса, не означает, что транспортные компании считают ваш адрес коммерческим адресом. Если вы сомневаетесь, свяжитесь с Ultimation по адресу [email protected] или позвоните нам по телефону 586-771-1881, и мы быстро проверим ваш адрес. Если вы заказываете секции длиной 10 футов или 20 футов, у вас будет минимальный объем заказа двутавровых балок в зависимости от размера и длины. Это связано с тем, что в некоторых случаях стоимость доставки одной балки превышает стоимость самой балки.
  • Балки длиной 20 футов подлежат дополнительной оплате за доставку из-за их слишком большой длины. Эти сборы отражены в наших ценах, стоимости доставки и минимальном количестве заказа для длинномерных изделий 20 футов
  .



  Номер детали: S4-6, MPN: UIS4-6, GTIN: 00818070020992

  Дополнительная информация

  Масса	40 фунтов
  Размеры	72 × 4 × 3 в
  Номер детали производителя	УИС4-6
  GTIN	00818070020992

  Metals Depot® – Купить стальные балки онлайн!

  B1644 M 6 x 4,4 фунта (6,00 “x . 114″ x 1,844 “)
  A529-50 Стальная младшая луч

  B1644

  M 6 x 4,4 фута (6.00″ x. “)
  A529-50 Младшая стальная балка

  4,40 фунта

  Выберите …5 футов 10 футов 20 футов или обрежьте по размеру

  Выберите размер 0,00

  Weight: 4.40 lb/ft

  Add To Cart

  B1865 M 8 x 6.5 lb (8.00″ x .135″ x 2.281″)
  A529-50 Steel Junior Beam

  B1865

  M 8 x 6,5 фунтов (8,00″ x 0,135″ x 2,281″)
  A529-50 Младшая стальная балка

  6,50 фунтов

  Выберите …5 футов 10 футов 20 футов или обрезать по размеру

  Выберите размер 0,00

  Вес: 6,50 фунт/фут

  Добавить в корзину

  B1357 S 3 x 5.7# (3.00″ x .170″ x 2.33″)
  A36/A572-50 Standard Steel I Beam

  B1357

  S 3 x 5. 7# (3.00″ x 0,170″ x 2,33″)
  A36/A572-50 Стандартная стальная двутавровая балка

  5,70 фунта

  Выберите …5 фут.10 фут.20 фут или обрезать по размеру

  Выберите размер 0,00

  02

  02 Вес: 5,70 фунт/фут

  Добавить в корзину

  B1375 S 3 x 7,5 # (3,00″ x 0,349)” x 2,509″)
  A36/A572-50 Стандартная стальная двутавровая балка

  B1375

  S 3 x 7,5# (3,00″ x 0,349″ x 2,509″)
  A36/A572-590 Стандартная сталь I36/A572-590

  7,50 фунта

  Выберите … 5 футов.10 футов 20 футов. S 4 x 7,7 фунта (4,00″ x 0,193″ x 2,663″)
  A36/A572-50 Стандартная двутавровая балка из стали

  B1477

  S 4 x 7,7 фунта (4,00 x 0,193 x 2,663 дюйма)
  A36/A572-50 Стандартная стальная двутавровая балка

  7,70 фунта

  …5 Ft.20 …5 Ft.202 Select Ft.or Cut до размера

  Выберите размер 0,00

  Вес: 7,70 фунтов/фут

  Добавить в корзину

  B1495 S 4 x 9,5 фунта (4,00 “x. 326″ x 2.7968 S 4 x 9,5 фунта (4,00 “. )
  A36/A572-50 Стандартная стальная двутавровая балка

  B1495

  S 4 x 9,5 фунта (4,00″ x 0,326″ x 2,796″)
  A36/A572-50 Стандартная стальная двутавровая балка

  9,50 фунта

  Выберите …5 футов 10 футов 20 футов или обрежьте по размеру

  Выберите размер 0,00

  Вес: 9,505 LB/FT

  Добавить в корзину

  B1510 S 5 x 10 фунтов (5,00 “x .214” x 3,004 “)
  A36/A572-50 Стандартный стальный IM BEAM

  8

  96555555555555555552-50. 5 x 10 фунтов (5,00″ x 0,214″ x 3,004″)
  A36/A572-50 Стандартная стальная двутавровая балка

  10,00 фунтов

  Выберите … 5 футов. 10 футов. 20 футов. S 6 x 12,5 фунтов (6,00″ x 0,232″ x 3,332″)
  A36/A572-50 Стандартная стальная двутавровая балка

  B16125

  S 6 x 12,5 фунтов”) (6,00″ x 0,232″
  A36/A572-50 Стандартная стальная двутавровая балка

  12,50 фунтов

  Выберите . ..5 футов 10 футов 20 футов или обрезать до размера

  Выберите размер 0,00

  Вес: 12,50 фунтов/фут

  Добавить в корзину

  B161725 S 6 x 17,25 фунта (6,00 “x .465” x 3,565 “) S 6 x 17,25 фунта (6,00″ x .465 “x 3,565”) S 6 x 17,25 фунта (6,00 “x .465” x 3,565 “) S 6 x 17,25 фунта (6,00″ x .465 “x 3,565 S 6 x 17,25 фунта (6,00″. -50 Стандартная стальная двутавровая балка

  B161725

  S 6 x 17,25 фунта (6,00″ x 0,465″ x 3,565″)
  A36/A572-50 Стандартная стальная двутавровая балка

  lb Select 10 футов 20 футов или разрезать по размеру

  Выберите размер 0,00

  Вес: 17,25 фунтов/фут

  Добавить в корзину

  B18184 S 8 x 18,4 фунта (8,00 “. B18184

  S 8 x 18,4 фунта (8,00 дюйма x 0,271 дюйма x 4,001 дюйма)
  A36/A572-50 Стандартная стальная двутавровая балка

  18,40 фунта

  Выберите . ..5 футов 20 футов 10 футов. или Обрезать по размеру

  Выберите размер 0,00

  Вес: 18,40 фунт/фут

  Добавить в корзину

  B1823 S 8 x 23 lb (8.00″ x .441″ x 4.171″)
  A36/A572-50 Standard Steel I Beam

  B1823

  S 8 x 23 lb (8.00″ x 0,441″ x 4,171″)
  A36/A572-50 Стандартная стальная двутавровая балка

  23,00 фунта

  Выберите …10 футов.20 футов.

  Выберите размер 0,00

  Вес: 23,00 фунтов/фут

  Добавить в корзину

  B110254 S 10 x 25,4 LB (10.00 “x .311” x 4,61 “) 9 x 25,0028
  A36/A572-50 Standard Steel I Beam

  B110254

  S 10 x 25.4 lb (10.00″ x .311″ x 4.661″)
  A36/A572-50 Standard Steel I Beam

  25.40 lb

  Выберите . .. 20 футов.

  Выберите размер 0,00

  Вес: 25,40 фунтов/фут

  Добавить в корзину

  B112318 S 12 x 31,8 фунта (12,00 “X.350” X 5.00 “X 5.00” X 5.00 “X 5.00” X 5.00 “X 5.00” X 5.00 “X 5.00” X 5.00 “X 5.00” X 5.00 “X 5.00” X 5.00 “. “)
  A36/A572-50 Стандартная стальная двутавровая балка

  B112318

  S 12 x 31,8 фунта (12,00″ x 0,350″ x 5,00″)
  A36/A572-50 Стандартная стальная двутавровая балка

  31,80 фунта

  Размер …20 футов 0

  7 a3

  Вес: 31,80 фунт/фут

  Добавить в корзину

  B2413 W 4 x 13 LB (4,16 “x .280” x 4,06 “)
  A572/A99 2923
  A572/A9920″.

  Ш 4 x 13 фунтов (4,16″ x 0,280″ x 4,06″)
  A572/A992 Стальная двутавровая балка

  13,00 фунтов

  Выберите . .. 5 футов. 10 футов. 20 футов. Ш 5 дюймов x 16 фунтов (5,01 дюйма x 0,240 дюйма x 5,00 дюймов)
  A572/A992 Стальная балка с широкими полками

  B2516

  Ш 5 дюймов x 16 фунтов (5,01 дюйма x 0,5,200 дюйма) )
  A572/A992 Стальная балка с широкими полками

  16,00 фунтов

  Выберите …5 футов 10 футов 20 футов или обрежьте до размера

  Выберите размер 0,00

  Вес: 16,00 фунтов/фут

  Добавить в корзину

  B2519 W 5 x 19 LB (5,15 “x .270 x 5,03”) W 5 x 19 LB (5,15 “. Двутавровая балка

  B2519

  Ш 5 x 19 фунтов (5,15 x 0,270 x 5,03 дюйма)
  A572/A992 Стальная двутавровая балка

  19,00 фунтов

  Выберите 0 …10 Ft.

  Выберите размер 0,00

  Вес: 19,00 фунт/фут

  Добавить в корзину

  B269 W 6 x 9 фунтов (5,90 “x . 170″ x 3,94 “)
  A572/A992 Steel H BEAM

  B269

  W 6 x 9000″. x 3,94″)
  A572/A992 Стальная двутавровая балка

  9,00 фунтов

  Выберите …5 футов 10 футов 20 футов или обрежьте по размеру

  Выберите размер 0,00

  Вес: 9,00555 футов

  Добавить в корзину

  B2612 Ш 6 x 12 фунтов (6,03 дюйма x 0,230 дюйма x 4,00 дюйма)
  A572/A992 Steel H Beam

  B2612

  W 6 x 12 фунтов (6,03 “x .230” x 4,00 “)
  A572/A992 Steel H Beam

  12,00 фунда .10 фут. 20 футов. 230″ x 5,99″)
  A572/A992 Стальная двутавровая балка

  B2615

  Ш 6 x 15 фунтов (5,99″ x 0,230″ x 5,99″)
  A572/A992 Стальная двутавровая балка

  15,00 фунтов

  Выберите …5 футов 10 футов 20 футов или разрежьте по размеру

  Выберите размер 0,00

  2 Weight: 15. 00 lb/ft

  Add To Cart

  B2620 W 6 x 20 lb (6.20″ x .260″ x 6.02″)
  A572/A992 Steel H Beam

  B2620

  Ш 6 x 20 фунтов (6,20 x 0,260 x 6,02 дюйма)
  A572/A992 Стальная двутавровая балка

  20,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 20,00 фунтов/фут

  Добавить в корзину

  B2625 W 6 x 25 LB (6,38 “x .320” x 6,08 “) W 6 x 25 LB (6,38″. Стальная двутавровая балка

  B2625

  Ш 6 x 25 фунтов (6,38″ x 0,320″ x 6,08″)
  A572/A992 Стальная двутавровая балка

  25,00 фунтов

  100002 … футов

  Выберите размер 0,00

  Вес: 25.00 lb/ft

  Add To Cart

  B2810 W 8 x 10 lb (7. 89″ x .170″ x 3.94″)
  A572/A992 Steel H Beam

  B2810

  W 8 x 10 фунтов (7,89 дюйма x 0,170 дюйма x 3,94 дюйма)
  A572/A992 Стальная двутавровая балка

  10,00 фунтов

  Выберите …5 футов 10 футов 20 футов или обрежьте по размеру

  Выберите размер 0,00

  Вес: 10,00 фунт/фут

  Добавить в корзину

  B2813 Ш 8 x 13 фунтов (7,99 дюйма x 0,230 дюйма x 4,00 дюйма)
  A572/A992 Стальная двутавровая балка

  B2813

  Ш 8 x 13 фунтов (7,99 дюйма x 0,230 дюйма x 4,00 дюйма) A572/A992 Стальная двутавровая балка

  13,00 фунтов

  Выберите …5 футов.10 футов.20 футов.

  Выберите размер 0,00

  Вес: 13,00 фунтов/фут

  Добавить в корзину

  B2815 W 8 x 15 LB (8,11 “. Стальная двутавровая балка

  B2815

  Ш 8 x 15 фунтов (8,11 x 0,245 x 4,02 дюйма)
  A572/A992 Стальная двутавровая балка

  15,00 фунтов

  Выберите …5 футов 10 футов 10 футов 2,2 дюйма . или сокращение до размера

  Выберите размер 0,00

  Вес: 15,00 фунтов/фут

  Добавить в корзину

  B2818 W 8 x 18 фунтов (8.14 “x .230” x 5.25 “) W 8 x 18 фунтов (8.14″ x .230 “X 5.25”) W 8 x 18 фунтов (8.14 “x.
  A572/A992 Стальная двутавровая балка

  B2818

  Ш 8 x 18 фунтов (8,14″ x 0,230″ x 5,25″)
  A572/A992 Стальная двутавровая балка

  18,00 фунтов

  Выберите …5 футов 10 футов 20 футов 25 футов или обрезать по размеру

  Выберите размер 0,00

  Вес: 090 фунтов/18,00 футов

  Добавить в корзину

  B2821 W 8 x 21 фунт (8,28 “x . 250″ x 5,27 “)
  A572/A992 Steel H BEAM

  B2821

  55555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555.w 8. x 0,250″ x 5,27″)
  A572/A992 Стальная двутавровая балка

  21,00 фунт

  Выберите …10 фут.20 фут.25 фут.

  Выберите размер 0,00

  Вес: 21,00 фунтов/фут

  Добавить в корзину

  B2824 W 8 x 24 LB (7,93 “x .245” x 6,495 “) W 8 x 24 LB (7,93″. Стальная двутавровая балка

  B2824

  Ш 8 x 24 фунта (7,93″ x 0,245″ x 6,495″)
  A572/A992 Стальная двутавровая балка

  24,00 фунта

  … Ft.201 Select 25 футов или

  Выберите размер 0,00

  Вес: 24,00 фунт/фут

  Add To Cart

  B2828 W 8 x 28 lb (8.06″ x . 285″ x 6.54″)
  A572/A992 Steel H Beam

  B2828

  W 8 x 28 lb (8.06 ” x 0,285″ x 6,54″)
  A572/A992 Стальная двутавровая балка

  28,00 фунтов

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 28,00 фунтов/фут

  Добавить в корзину

  B2831 W 8 x 31 LB (8,00 x .285 “x 8,00”)0028
  A572/A992 Steel H Beam

  B2831

  W 8 x 31 фунт (8,00 “x .285” x 8,00 “)
  A572/A992 Steel H Beam

  31,00 фунтов

  SETER .20 футов 25 футов.

  Выберите размер 0,00

  Вес: 31,00 фунтов/фут

  Добавить в корзину

  B2835 W 8 x 35 F (8,12 “x. 310” x.310 “x.310” x 8.028 W 8 x 35 фунтов (8,12,1029 W 8 x 35 фунтов (8,12127 B2835 W 8 x 35 фунтов (8,12127 B2835 W 85. “)
  A572/A992 Стальная двутавровая балка

  B2835

  Ш 8 x 35 фунтов (8,12″ x 0,310″ x 8,02″)
  A572/A992 Стальная двутавровая балка

  35,00 фунтов

  Выбрать …10 футов 20 футов 25 футов или обрезать по размеру

  Выбрать размер 0,00

  Вес: 7 90 90 фунтов 03 0356 35. До корзины

  B2840 W 8 x 40 фунтов (8,25 “x .360” x 8,07 “)
  A572/A992 Steel H BEAM

  B2840

  5555555555555555555 года. 360″ x 8,07″)
  A572/A992 Стальная двутавровая балка

  40,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 40,00 фунтов/фут

  Добавить в корзину

  B2848 W 8 x 48 LB (8,50 “. Стальная двутавровая балка

  B2848

  Ш 8 x 48 фунтов (8,50″ x 0,400″ x 8,11″)
  A572/A992 Стальная двутавровая балка

  48,00 фунтов

  100002 . .. футов

  Выберите размер 0,00

  Вес: 48,00 фунт/фут

  Добавить в корзину

  B2858 W 8 x 58 фунтов (8,75 “x .510” x 8,22 “)
  A572/A992 Steel H Beam

  B2858

  W 888 LB (8.75″. x 8,22″)
  A572/A992 Стальная двутавровая балка

  58,00 фунтов

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 58,00 фунтов/фут

  Добавить в корзину

  B21012 W 10 x 12 LB (9,87 “x.0028
  A572/A992 Steel H Beam

  B21012

  W 10 x 12 фунтов (9,87 “x .190” x 3,96 “)
  A572/A992 Steel H Beam

  12.00 5,0003

  Select … a992 Steel H Beam

  12,00 5,0003

  . SELACE …. Elect … a992. .10 фут. 20 футов .25 футов. ” x 0,230″ x 4,00″)
  A572/A992 Стальная двутавровая балка

  B21015

  W 10 x 15 фунтов (9,99 дюйма x 0,230 дюйма x 4,00 дюйма)
  A572/A992 Стальная двутавровая балка

  15,00 фунтов

  Выберите . ..5 футов 10 футов 20 футов или разрезать по размеру

  Select a Size 0.00

  Weight: 15.00 lb/ft

  Add To Cart

  B21019 W 10 x 19 lb (10.24″ x .250″ x 4.02″)
  A572/A992 Steel H Балка

  B21019

  Ш 10 x 19 фунтов (10,24″ x 0,250″ x 4,02″)
  A572/A992 Стальная двутавровая балка

  19,00 фунтов

  Выберите … 10 футов 20 футов. 10 x 22 фунта (10,17″ x 0,240″ x 5,75″)
  A572/A992 Стальная двутавровая балка

  B21022

  Ш 10 x 22 фунта (10,17″ x 0,240″ x 5,75″) Стальная двутавровая балка

  22,00 фунта

  Выберите …5 футов 10 футов 20 футов 25 футов или обрежьте до размера

  Выберите размер 0,00

  Вес: 22,00 фунтов/фут

  Добавить в корзину

  B21026 W 10 x 26 LB (10,33 “. Стальная двутавровая балка

  B21026

  Ш 10 x 26 фунтов (10,33″ x 0,260″ x 5,77″)
  A572/A992 Стальная двутавровая балка

  26,00 фунтов 0 Ft.0 Ft.0 …50001 Select 25 футов или

  Выберите размер 0,00

  Вес: 26,00 фунтов/фут

  Добавить в корзину

  B21030 W 10 x 30 фунтов (10,47 “x .300” x 5,81 “)
  A572/A992 Steel H Beam

  B21030

  55555555555555555555555… ” x 0,300″ x 5,81″)
  A572/A992 Стальная двутавровая балка

  30,00 фунтов

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 30,00 фунтов/фут

  Добавить в корзину

  B21033 0,73″ x 0,290″ x 7,96″)
  A572/A992 Стальная двутавровая балка

  B21033

  W 10 x 33 фунта (9,73″ x 0,290″ x 7,96″)

  HA90 Стальная балка

  33,00 фунта

  Выберите . ..10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 33.00 фунт/фут

  Добавить в корзину

  B21045 W 10 x 45 LB (10,10 “x .350” x 8.028 W 1055/(10,10 “. Стальная двутавровая балка

  B21045

  Ш 10 x 45 фунтов (10,10 x 0,350 x 8,02 дюйма)
  A572/A992 Стальная двутавровая балка

  45,00 фунтов

  Размер …10 футов 20 футов 25 футов Выберите

  a
  07 0,00

  Вес: 45,00 фунтов/фут

  Добавить в корзину

  B21214 W 12 x 14 фунтов (11,91 “x .200” x 3,97 “)
  572/a992/H92/HAL. B21214

  Ш 12 x 14 фунтов (11,91″ x 0,200″ x 3,97″)
  A572/A992 Стальная двутавровая балка

  14,00 фунтов

  Выберите …10 футов.20 футов.

  Выберите размер 0,00

  Вес: 14,00 фунтов/фут

  Добавить в корзину

  B21216 W 12 x 16 LB (11,99 “x . 200″ x 3,97 “) W 12 x 16 LB (11,99″ x .200 “x 3.97”) W 12 x 16 LB (11,99 “x .200” x 3, W 12 x 16 LB (11,99 “x .200” x 3, W 12 x 16 LB (11,99 “x .200” x 3, W 12 x 16 LB (11,99 “x .200” x 3, W 12 x 16 фунтов Стальная двутавровая балка

  B21216

  Ш 12 x 16 фунтов (11,99″ x 0,200″ x 3,97″)
  A572/A992 Стальная двутавровая балка

  16,00 фунтов 0 Ft.2.0 Select

  Ft.25 Ft.или нарезанный по размеру

  Выберите размер 0,00

  Вес: 16,00 фунтов/фут

  Добавить в корзину

  B21219 W 12 x 19 фунтов (12,16 “x .235” x 4,01 “) Двутавровая балка

  B21219

  Ш 12 x 19 фунтов (12,16″ x 0,235″ x 4,01″)
  A572/A992 Стальная двутавровая балка

  19,00 фунтов Ft 0 Ft.0 Ft.0.1 Select

  .

  Выберите размер 0,00

  Вес: 19,00 фунт/фут

  Добавить в корзину

  B21222 W 12 x 22 фунта (12,31 “x . 260″ x 4,03 “)
  A572/A992 Steel H BEAM

  B21222

  555. W 12 x 2B (12.31222 2

  55555555555555555 года. x 4,03 дюйма
  A572/A992 Стальная двутавровая балка

  22,00 фунта

  Выберите …5 футов 10 футов 20 футов 25 футов или обрезать по размеру

  Выберите размер 0,00

  Вес

  :5 В корзину”)
  A572/A992 Steel H Beam

  B21226

  W 12 x 26 фунтов (12,22″ x .230 “x 6,49”)
  A572/A992 Steel H BEAM

  26,0085

  /A992 Steel H BEAM

  26,00.00 5,0003

  . SELACK … ЭКОН. 5 футов.10 фут. 20 футов .25 футов. (12,34″ x 0,260″ x 6,52″)
  A572/A992 Стальная двутавровая балка

  B21230

  W 12 x 30 фунтов (12,34 x 0,260 x 6,52 дюйма)
  A572/A992 Стальная двутавровая балка

  30,00 фунтов

  Размер …10 футов 20 футов 25 футов Выберите

  a
  07 0,00

  Вес: 30,00 фунтов/фут

  Добавить в корзину

  B21235 W 12 x 35 фунтов (12,50 “x 0,300” x 6,56 “)
  572/a992/h 6,56″). B21235

  Ш 12 x 35 фунтов (12,50″ x 0,300″ x 6,56″)
  A572/A992 Стальная двутавровая балка

  35.00 фунт

  Выберите … 10 футов 20 футов. 25 футов. Ш 12 x 40 фунтов (11,94″ x 0,295″ x 8,01″)
  A572/A992 Стальная двутавровая балка

  B21240

  Ш 12 x 40 фунтов (5 5,94″ x 0,2905″) A572/A992 Стальная двутавровая балка

  40,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 40,00 фунтов/фут

  Добавить в корзину

  B21250 W 12 x 50 фунтов (12,19 “x 0,370” x 8.08 “) 9008 9008

  572. Двутавровая балка

  B21250

  Ш 12 x 50 фунтов (12,19″ x 0,370″ x 8,08″)
  A572/A992 Стальная двутавровая балка

  50,00 фунтов Ft.5 Ft.2 … .

  Выберите размер 0,00

  Вес: 50,00 фунтов/фут

  Добавить в корзину

  B21265 W 12 x 65 фунтов (12,12 “x . 390″ x 12,00 “)
  A572/A992 Steel H BEAM

  B21265

  555555555555555555555555555555555555555555555555. x 12,00″)
  A572/A992 Стальная двутавровая балка

  65,00 фунтов

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 65,00 фунтов/фут

  Добавить в корзину

  B21422 W 14 x 22 LB (13,74 “x .230” X 5,00 “) W0028
  A572/A992 Steel H Beam

  B21422

  W 14 x 22 фунта (13,74 “x .230” x 5,00 “)
  A572/A992 Steel H Beam

  22.003003

  SETECT … 1092. .20 футов .25 футов.

  Выберите размер 0,00

  Вес: 22,00 фунтов/футов

  Добавить в корзину

  B21426 W 14 x 26 фунтов (13,26 W 14 x 26 фунтов (13,9127 “X. 255″ x 5.028 w 14 x 26 “)
  A572/A992 Стальная двутавровая балка

  B21426

  Ш 14 x 26 фунтов (13,91″ x 0,255″ x 5,03″)
  A572/A992 Стальная двутавровая балка

  26,00 фунтов

  Выберите …10 фут.20 фут.25 фут. lb/ft

  Add To Cart

  B21430 W 14 x 30 lb (13.84″ x .270″ x 6.73″)
  A572/A992 Steel H Beam

  B21430

  W 14 x 30 фунт (13,84 x 0,270 x 6,73 дюйма)
  A572/A992 Стальная двутавровая балка

  30,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 30,00 фунтов/фут

  Добавить в корзину

  B21434 W 14 x 34 LB (13,98 “x .285” x 6,75 “) W 14 x 34 LB (13,98″ x .285 “x 6,75”) W 14 x 34 LB (13,98 “x .285” x 6,75 “) W 14 x 34 LB (13,98″ x . 285 “x 6,75”) W 14 x 34 LB (13,98 “. Стальная двутавровая балка

  B21434

  Ш 14 x 34 фунта (13,98″ x 0,285″ x 6,75″)
  A572/A992 Стальная двутавровая балка

  34,00 фунта

  Ft.2 Select футов

  Выберите размер 0,00

  Вес: 34.00 lb/ft

  Add To Cart

  B21443 W 14 x 43 lb (13.66″ x .305″ x 7.99″)
  A572/A992 Steel H Beam

  B21443

  W 14 x 43 фунта (13,66 дюйма x 0,305 дюйма x 7,99 дюйма)
  A572/A992 Стальная двутавровая балка

  43,00 фунта

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 43,00 фунт/фут

  Добавить в корзину

  B21626 Ш 16 x 26 фунтов (15,69″ x 0,250″ x 5,50″)
  A572/A992 Стальная двутавровая балка

  B21626

  Ш 16 x 26 фунтов (15,69″) x 0,250″ x 95,50″ /A992 Стальная двутавровая балка

  26,00 фунтов

  Выберите . ..10 футов.20 футов.25 футов.

  Select a Size 0.00

  Weight: 26.00 lb/ft

  Add To Cart

  B21631 W 16 x 31 lb (15.88″ x .275″ x 5.53″)
  A572/A992 Стальная двутавровая балка

  B21631

  Ш 16 x 31 фунт (15,88″ x 0,275″ x 5,53″)
  A572/A992 Стальная двутавровая балка

  31,00 фунт

  2 Выберите Выберите размер 0,00

  Вес: 31,00 фунт/фут

  Добавить в корзину

  B21636 W 16 x 36 фунтов (15,86 “x .295” x 6,985 “) 9008

  272727272.572 /572/577. Балка

  B21636

  Ш 16 x 36 фунтов (15,86″ x 0,295″ x 6,985″)
  A572/A992 Стальная двутавровая балка

  36,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 36,00 фунтов/фут

  Добавить в корзину

  B21640 W 16 x 40 футов (16,01 “x . 305″ x 6, W 16 x 40 LB (16,01 “x .305” x 6, W 16 x 40 фунтов (16,01 “x. Стальная двутавровая балка

  B21640

  Ш 16 x 40 фунтов (16,01 дюйма x 0,305 дюйма x 6,99 дюйма)
  A572/A992 Стальная двутавровая балка

  40,00 фунта

  Ft.2 Select футов

  Выберите размер 0,00

  Вес: 40,00 фунтов/фут

  Добавить в корзину

  B21650 W 16 x 50 футов (16,26 “x .380” x 7,07 “)



  . Двутавровая балка

  B21650

  Ш 16 x 50 фунтов (16,26″ x 0,380″ x 7,07″)
  A572/A992 Стальная двутавровая балка

  50,00 фунтов Ft.5 Ft.2 …2 .

  Выберите размер 0,00

  Вес: 50,00 фунтов/фут

  Добавить в корзину

  B21667 W 16 x 67 фунтов (16,33 “x . 395″ x 10,24 “)
  A572/A992 Steel H BEAM

  B21667

  555555555555555555555555555555555555555555555555555555555550 h 1673″. x 10,24 дюйма
  A572/A992 Стальная двутавровая балка

  67,00 фунтов

  Выберите …10 футов 20 футов 25 футов.

  Выберите размер 0,00

  Вес: 67,00 фунтов/фут

  Добавить в корзину

  B21835 W 18 x 35 LB (17.70 “x.0028
  A572/A992 Steel H Beam

  B21835

  W 18 x 35 фунтов (17,70 “x .300” x 6,00 “)
  A572/A992 Steel H Beam

  35.00 5,0003

  Select …. a992 Steel H Beam

  35,00 5,0003

  . SELACT …. SELT … A992. .20 футов .25 футов.

  Выберите размер 0,00

  Вес: 35,00 фунт/фут

  Добавить в корзину

  B21840 W 18 x 40 фунтов (17,9027 B21840 W 18 x 40 LB (17,9027 B21840 W 18 x 40 F (17,9027 B21840 W 18 x 40 “)
  A572/A992 Стальная двутавровая балка

  B21840

  Ш 18 x 40 фунтов (17,90 x 0,315 x 6,02 дюйма
  A572/A992 Стальная двутавровая балка

  40,00 фунтов

  Выберите . ..10 футов 20 футов 25 футов

  Выберите размер 0,00

  4 60506
  lb/ft

  Add To Cart

  B21850 W 18 x 50 lb (17.99″ x .355″ x 7.50″)
  A572/A992 Steel H Beam

  B21850

  W 18 x 50 фунт (17,99″ x 0,355″ x 7,50″)
  A572/A992 Стальная двутавровая балка

  50,00 фунтов

  Выберите …10 футов.20 футов.25 футов.

  Выберите размер 0,00

  Вес: 50,00 фунтов/фут

  Добавить в корзину

  B21865 W 18 x 65 LB (18.35 “x .450” X 7,59 “) W 18 x 65 LB (18,35″ x .450 “X 7,59”) W 18 x 65 LB (18,35 “x .450” X 7,59 “) W 18 x 65 LB (18.35″ x. Стальная двутавровая балка

  B21865

  Ш 18 x 65 фунтов (18,35″ x 0,450″ x 7,59″)
  A572/A992 Стальная двутавровая балка

  65,00 фунтов

  Ft.
