Расчет циркуляционного насоса для системы отопления
Казалось бы, в чем проблема выбрать циркуляционный насос для отопления? Но на практике это оказывается действительно проблема. Приходишь в магазин просишь помочь в подборе циркуляционного насоса.
В ответ слышишь либо рекламу фирмы производителя, либо ряд технических вопросов про объем системы отопления, гидравлический расчет и т.д. В результате либо так и не удается выбрать циркуляционный насос, либо приобретается заведомо более мощный и дорогой чем требуется.
Мощный циркуляционный насос для отопления, безусловно, хорошо, да и переплата не очень уж и значительная. Но такой подход как минимум просто не рационален, а как максимум вызовет различные проблемы при эксплуатации. К примеру, повышенная скорость теплоносителя вызывает значительный шум системы отопления, что для жилого помещения очень не хорошо.
И так попробуем разобраться, как же правильно подбирать циркуляционный насос для отопления, что бы избежать пусть и не критичных, но достаточно не приятных последствий неправильного выбора.
Вначале разберемся в назначении циркуляционного насоса и его основных характеристиках. Задача циркуляционного насоса для отопления состоит в том, что бы осуществлять прокачку теплоносителя через всю систему отопления. При этом у насоса есть две основные характеристики: подача и напор.
Расчет подачи и напора циркуляционного насоса.
Подача или производительность циркуляционного насоса характеризует количество прокачиваемого теплоносителя в единицу времени и измеряется м3/ч. Чем больше подача, тем больший объем теплоносителя сможет прокачать циркуляционный насос.
Другими словами подача циркуляционного насоса влияет на объем теплоносителя, который обеспечивает достаточный перенос тепла от элемента нагревания до радиатора отопления. Если подача не достаточна, то радиаторы отопления не будут достаточно нагреваться и в помещении будет холодно. Если подача избыточна, то теплоноситель не будет успевать остывать в системе и тем самым возрастут расходы на отопление, за счет избыточного подогрева теплоносителя.
Расчет необходимой подачи циркуляционного насоса осуществляется по формуле:
V=(Sопп×Qуд)/(1,16×?T)
V – подача циркуляционного насоса, м3/ч.
Sопп – полезная площадь отапливаемого помещения, м2.
Qуд – удельная теплопотребность зданий, Вт/м2. Определяется расчетным путем в зависимости от климатических факторов и конструкции здания. Для упрощения принимают, что Qуд для одиночных зданий 100Вт/м2.
?T – разница между температурой теплоносителя выходящего из отопительного котла и температурой теплоносителя входящего в кател. Для систем автономного отопления эта величина составляет 15…20 °С.
Напор фактически это величина гидравлического сопротивления системы отопления, которое может преодолеть циркуляционный насос. Дело в том, что каждый элемент системы отопления радиаторы отопления, краны и винтили, переходники, трубы создают гидравлическое сопротивление, т.е. препятствуют движению теплоносителя. Для того что бы через систему циркуляционный насос смог прокачать теплоноситель при этом с заданной скоростью необходимо что бы напор был больше, чем общее гидравлическое сопротивление системы.
Соответственно если напор не достаточен, то циркуляционный насос не справится со своей задачей. Если же напор избыточен, то скорость движения теплоносителя может достигнуть критического значения, при котором появится шум в системе отопления, что для жилого помещения крайне не желательно.
Полный расчет гидравлического сопротивления системы отопления не сложная, но трудоемкая задача. Поэтому для подбора циркуляционного насоса, особенно если система отопления уже смонтирована можно использовать приближенные вычисления.
Методика расчета напора циркуляционного насоса базируется на определении всех гидравлических сопротивлений в наиболее удаленном нагруженном контуре.
Вообще (упрощенно) гидравлическое сопротивление зависит от скорости протекания теплоносителя и диаметра трубопровода. Поэтому для определения гидравлических потерь задаются оптимальной скоростью движения теплоносителя для металлических труб 0,3…0,5 м/с, для полимерных 0,5…0,7 м/с. При такой скорости движения теплоносителя гидравлическое сопротивление на прямолинейных участках трубопровода будет составлять 100…150 Па/м, в зависимости от диаметра труб, чем труба толще, тем потери меньше.
Потери давления на местных сопротивлениях определяются по формуле:
Z=∑ζ×V2×ρ/2
ζ – коэффициент местных потерь. Как правило, для определенных типов деталей (муфт, кранов и т.д.) у различных производителей примерно одинаковы. Поэтому без труда можно найти эти характеристики на сайтах производителей трубопроводов и запорной арматуры.
V – скорость движения теплоносителя, м/с.
ρ – плотность теплоносителя.
Далее суммируются величины всех местных сопротивлений и величины сопротивлений прямолинейных участков. Полученная величина будет минимально допустимым напором. Если система сильно разветвленная, то следует провести расчет для каждой ветки системы отопления.
Выбор циркуляционного насоса.

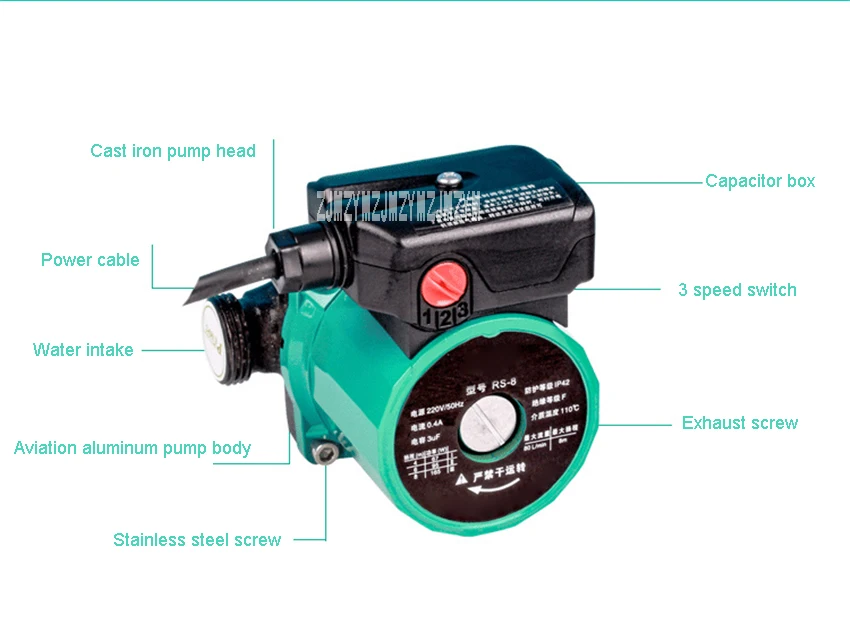

Циркуляционные насосы бывают двух видов со ступенчатым регулирования мощности и сплавным регулированием. Циркуляционные насосы с плавным регулированием обычно применяются с системой автоматики. Насосы со ступенчатым регулированием нашли наиболее широкое применение в частном строительстве. Рассмотрим, как же выбрать циркуляционный насос со ступенчатым регулированием скорости вращения ротора.
Для этого ранее мы определили подачу и напор. Задача выбора циркуляционного насоса сводится к тому, что бы он полностью обеспечивал расчетные параметры нашей системы отопления на средней скорости вращения, что бы обеспечить запас мощности насоса. Тем самым насос не будет перегружен и прослужит значительно дольше, а система отопления будет работать бесперебойно и эффективно.
В случае если вы не хотите разбираться в формулах, обращайтесь к нашим менеджерам и они подберут правильный насос для вашей системы отопления.
8 800 511 47 48 бесплатно для РФ
+7 499 899 08 71
WhatsApp +7 919 231 04 32
Правила расчета циркуляционного насоса для системы отопления
Отопительная система это важнейшая коммуникация в современном доме.
Климат в нашей стране таков, что минимум полгода она обеспечивает комфортную температуру в доме.
Поэтому необходимо внимательно подходить к её проектированию и работоспособности.
Целесообразность использования
Циркуляционные насосы в системе отопления двухэтажного дома
При небольшом помещении работа отопительной системы может осуществляться самотеком. Плотность горячей воды ниже, поэтому циркуляция воды происходит под воздействием гравитации – вся холодная вода скапливается внизу, где она подогревается котлом.
Но в случае с большой квартирой или частным домом, такой способ плохо работает – скорость циркуляции снижается. Поэтому, при включении отопления, ближние радиаторы успевают полностью прогреться, в то время как дальние только начинают нагреваться.
При этом они не смогут работать в полную мощность, так как теплоноситель будет остывать раньше, чем успеет смениться.
Чтобы этого не допускать, скорость циркуляции увеличивают принудительно, устанавливая циркуляционные насосы. Они позволяют существенно увеличить скорость течения воды в трубах и достигнуть своевременной смены теплоносителя.
Это позволяет увеличить теплоотдачу системы отопления, так как время движения от котла до радиатора существенно сократится, и скорость прогрева помещения увеличится. (Кстати, об установке циркуляционных насосов в системе отопления частного дома Вы можете прочитать здесь).
Расчет мощности теплового насоса для дома: https://6sotok-dom.com/dom/otoplenie/raschet-moshhnosti-teplovogo-nasosa.html
Технические критерии
Для расчета мощности необходимо знать общую площадь обогрева
Перед тем, как приступить к расчету мощности насоса, необходимо уточнить, какие критерии необходимо учесть:
- Площадь помещений. За рубежом при расчете системы отопления используют значение в 100 Вт на кв.м. То есть, чтобы обогреть помещение в 20 кв м. необходимо 2 кВт тепла в час. В нашей стране цифры несколько отличаются: 1-2 этажные здания рассчитываются 173-177 Вт на кВ. м.
- Разность температур. Нормальная разность температуры между входом в систему отопления и выходом считается 20 градусов. То есть на выходе из котла и на входе в систему, например, температура воды 80 градусов, а на входе в котел и на выходе из системы 60 градусов.
- Плотность воды. Расчет производится в килограммах, а параметр насоса обычно в куб.м/ч, поэтому необходимо знать плотность воды при 80 градусах – 971,8 кг/куб.м.
Мощность
Зная все исходные данные, можно спокойно посчитать необходимую мощность насоса при помощи двух формул:
- G=(Q/1,16)*DT
- G=(3,6*Q)/(c*DT)
Первая формула используется зарубежными проектировщиками, вторая отечественными. Буквы означают следующие параметры:
Q – количество необходимой теплоты. Оно рассчитывается, исходя из площади обогреваемого помещения.
c – удельная теплоемкость. Для воды это значение равно 4,2 кДж/кг*С
DT – разность температур на входе и выходе в градусах.
Таким образом, для обогрева одноэтажного здания с площадью 70 кв м. необходим насос со следующим показателем:
G=(3,6*70*173)/(4,2*20)=519
Переводим это в куб. м/час получаем:
519/971,8=0,53 куб. м./час.
Для стабильной и надежной работы насоса необходимо иметь небольшой запас по мощности. Обычно это 10-15%, которые позволят обеспечить циркуляцию воды в случае небольшого количества отложений солей на должном уровне.
Поэтому минимальный показатель насоса для дома из нашего примера должен быть равен 0,65 куб. м/ч.
Скорость воды
Как сделать систему отопления без насоса: https://6sotok-dom.com/dom/otoplenie/bez-nasosa.html
Отдельные участки системы отопления имеют разное сопротивление
Второй показатель, который необходимо рассчитать – это напор воды или скорость, с которой она будет проходить.
Для этого необходимо разбить всю систему отопления на отдельные участки и рассчитать их сопротивление.
В зависимости от конфигурации они принимают следующие значения:
- Прямая труба. Сопротивление 1 м составляет 0,01 – 0, 015 Па. Соответственно, умножаем длину прямых участков без каких-либо элементов на это значение и получаем первое слагаемое.
- Фитинги и различная арматура. Эти элементы увеличивают необходимый напор на 30%. То есть значение сопротивление в пределах 0, 013 – 0,02 Па. Умножаем это значение на количество фитингов и получаем второе слагаемое.
- Каждый терморегулирующий вентиль увеличивает сопротивление на 70 процентов. Показатель соответственно составит 0,017 – 0,025 Па. Умножаем количество терморегулируемых кранов на сопротивление и получаем третье слагаемое.

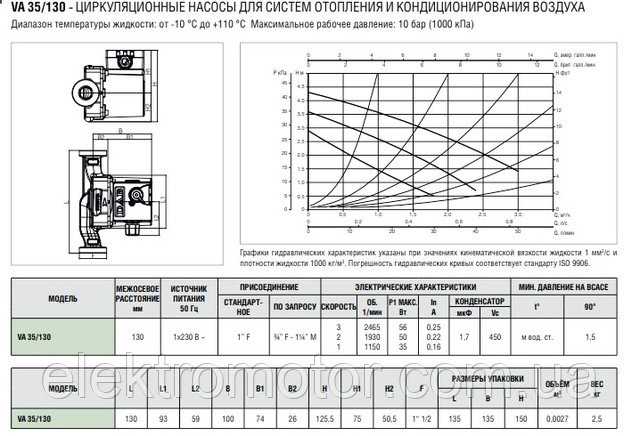

Маркировка циркуляционного насоса. (Для увеличения нажмите)
После этого суммируем все участки и получаем конечную цифру. Для надежности, специалисты рекомендуют увеличить её на 20 – 30%, чтобы перекрыть неучтенные факторы. Именно это значение должен выдавать циркуляционный насос для нормального обмена воды на всех участках системы отопления.
Таким образом, при выборе циркуляционного насоса необходимо знать всего два параметра: напор и мощность. Зная их можно легко и просто подобрать подходящую модель.
При этом, если выбор стоит между более мощной моделью, но дорогой и менее мощной, но дешевой, спокойно берите дешевую. Расчет производится для пиковых нагрузок, которые возникают считанные разы при запуске системы, остальное время такой потребности нет.
Как установить дополнительный насос в систему отопления: https://6sotok-dom.com/dom/otoplenie/dopolnitelnyj-nasos.html
А потреблять электроэнергию насос будет все время. Поэтому выбор менее мощной модели позволит сэкономить на расходе электроэнергии, а циркуляция будет на должном уровне.
Смотрите видео, в котором специалист подробно объясняет, как правильно сделать расчет циркуляционного насоса для системы отопления дома:
- Автор: DmitriiG
- Распечатать
Оцените статью:
(3 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Обслуживание насоса центрального отопления
Циркуляционный насос играет решающую роль в функционировании вашей системы центрального отопления. Если в нем возникнет неисправность, это, вероятно, вызовет проблемы с горячей водой и отоплением.
В этой статье мы объясним, что делает циркуляционный насос и как распознать проблемы. Затем мы познакомим вас с нашим контрольным списком устранения неполадок циркуляционного насоса.

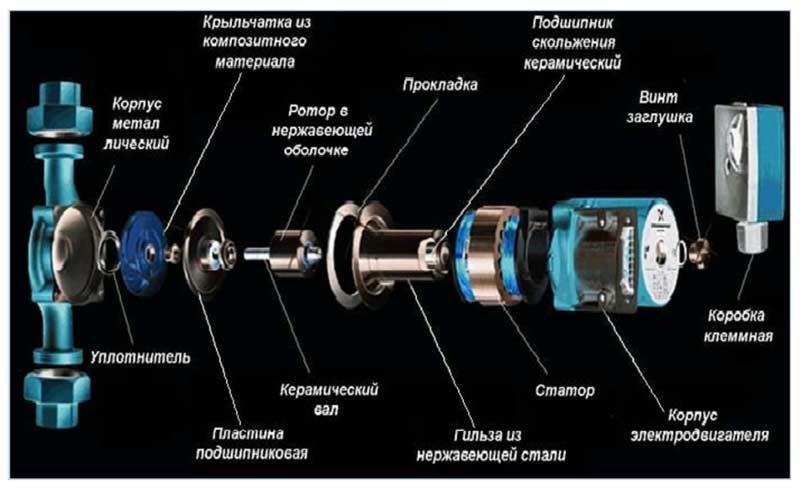

Что такое циркуляционный насос?
Циркуляционный насос — это водяной насос, который перемещает горячую воду по системе отопления. Вода проходит от вашего котла к трубам, которые питают ваши радиаторы, полотенцесушители и водонагреватель. Затем вода возвращается в котел, чтобы поддерживать постоянный поток нагретой воды вокруг вашего дома.
Циркуляционные насосы центрального отопления обычно располагаются внутри или рядом с котлом или в сушильном шкафу рядом с водонагревателем.
Если ваш насос находится внутри котла, следуйте нашему руководству, чтобы избежать поломки котла в будущем и поддерживать циркуляционный насос в отличном состоянии.
Циркуляционный насос не работает?
Есть несколько контрольных признаков, указывающих на то, что ваша система циркуляционного насоса работает неправильно. Вы можете заметить:
- Трубка подачи воды не горячая, несмотря на работающий насос
- Утечка воды из насоса
- Насос издает необычные звуки
- Корпус насоса горячий на ощупь
- Некоторые или все радиаторы не нагреваются
- У вас нет горячей воды
Это может быть вызвано такими проблемами, как блокировка или воздушная пробка в системе, которые можно устранить. Итак, прежде чем спешить с заменой насоса, следуйте нашему контрольному списку ниже, чтобы диагностировать проблему и устранить ее, где это возможно.
Распространенные проблемы и способы их устранения
Следуйте приведенному ниже контрольному списку поиска и устранения неисправностей циркуляционного насоса котла, чтобы узнать, как устранить наиболее распространенные проблемы.
- Вода не течет по системе
- Шумный циркуляционный насос
- Заблокирован насос
- Негерметичный насос
- Неверные настройки скорости
- Потеря мощности
- Насос не выключается
- Неправильная установка
В системе не течет вода
Если циркуляционный насос продолжает работать, но не перемещает воду по системе, возможно, его вал или крыльчатка заклинило.
Решение: Попробуйте слегка постучать по насосу. Этого может быть достаточно, чтобы высвободить заклинившие компоненты.
Если это не работает или вы обнаружите, что помпа регулярно заедает, вероятно, пришло время заменить ее, прежде чем она выйдет из строя полностью.
Следуйте инструкциям по замене циркуляционного насоса или свяжитесь с сертифицированным инженером по газовой безопасности, если вы считаете, что вам нужен запасной насос.
Шумный циркуляционный насос
Если ваш насос шумный, внутри насоса может быть воздушная пробка. Воздушные шлюзы могут привести к тому, что помпа перестанет работать, но, к счастью, есть простое решение.
Решение: Для циркуляционного насоса, который находится за пределами вашего котла, следуйте этим инструкциям, чтобы снять шлюз:
Вам понадобится отвертка с плоской головкой и ткань.
- Отключить электропитание насоса
- Найдите маленький спускной винт на насосе
- Помните, что помпа заполнена водой, поэтому подложите ткань под винт
- Поворачивайте винт очень медленно (обычно достаточно менее четверти оборота), чтобы воздух вышел.
- Затяните винт
- Удалите лишнюю воду
- Снова включить электропитание
Если это не устранит шум, возможно, разболтался подшипник внутри насоса. В этом случае необходимо заменить циркуляционный насос.
Если шум не исчезнет, возможно, разболтался подшипник внутри насоса. В этом случае необходимо заменить циркуляционный насос.
Если вы по-прежнему слышите шум, возможно, проблема связана с вашим котлом. Узнайте, как диагностировать шумные котлы.
Заблокирован насос
Если ваш отопитель прогревается медленно, не до полной температуры или вообще не нагревается, возможно, циркуляционный насос заблокирован или перестал работать.
Засорение насосов может быть результатом скопления шлама и металлических частиц, протекающих через систему центрального отопления. Грязь может застрять в основных компонентах, таких как циркуляционный насос, что приведет к их выходу из строя.
Решение: Вызовите сертифицированного инженера по газовой безопасности для диагностики проблемы. Им может потребоваться выполнить подходящую очистку системы, чтобы очистить ее.
Утечка в насосе
Если вы видите, что из циркуляционного насоса вытекает вода, это может быть вызвано тем, что насос плохо работает или пробито уплотнение.
Если вам нужна помощь в устранении протечек в доме, воспользуйтесь этим полезным руководством для диагностики протекающих труб.
Решение: Во-первых, затяните все соединения с помощью разводного ключа или гаечного ключа.
Если утечка не устранена, проверьте все фитинги на насосе. Некоторые детали могут подвергнуться коррозии. В этом случае насос необходимо заменить.
Наконец, проверьте соединение на насосе. Если утечка происходит из-за этого, возможно, пробило уплотнение на насосе. В этом случае вызовите сертифицированного инженера по газовой безопасности , который может либо заменить уплотнение, либо, если насос очень старый, заменить весь насос.
Неверные настройки скорости
Некоторые насосы имеют регулируемые настройки скорости и расхода. Настройки обычно находятся в диапазоне от 1 до 3, где 1 — самый медленный, а 3 — самый высокий. Если ваши радиаторы не нагреваются, возможно, потребуется отрегулировать скорость и поток.
Решение: Лучше всего обратиться к инженеру-теплотехнику для диагностики и устранения проблемы.
Потеря питания
Если ваш котел работает, а насос нет, это может быть проблема с электропроводкой.
Решение: Вам нужно будет вызвать инженера-теплотехника, чтобы проверить электропроводку. Возможно, они смогут починить проводку, или, если насос старый и подвергся коррозии, вероятно, более рентабельно заменить его новым.
Неправильная установка
Менее распространенная проблема с неработающим насосом заключается в том, что он может быть установлен неправильно.
Решение: Насос необходимо снять и правильно установить. Обратитесь к сертифицированному инженеру по газовой безопасности, чтобы убедиться, что он установлен правильно.
Нужна замена или новый бойлер?
Если у вас возникли некоторые проблемы, возможно, стоит подумать о замене бойлера и насоса. Но если котел работал без проблем, нужно только заменить насос.
Если помпе меньше 5 лет, проверьте гарантию производителя. Вы можете иметь право на замену по гарантии
Перед покупкой новой помпы проверьте маркировку старой помпы. Большинство из них показывают характеристики, такие как скорость и скорость потока, поэтому вы будете знать, что вам нужно, когда покупаете замену.
Стоимость замены циркуляционного насоса
Стоимость замены циркуляционного насоса зависит от типа и марки насоса, от того, где вы его покупаете, а также от того, насколько легко или сложно его установить.
Циркуляционный насос обычно стоит от 90 до 160 фунтов стерлингов. Затем, с учетом стоимости установки, общая цена может варьироваться от 150 до 350 фунтов стерлингов.
С 1 августа 2015 года в существующей системе отопления можно устанавливать только высокоэффективные циркуляционные насосы с индексом энергоэффективности (EEI) >0,23. Эта цифра должна отображаться:
- На циркуляционный насос
- По инструкции производителя
- На коробке с насосом
Когда обращаться к специалисту
Если у вас возникли проблемы с циркуляционным насосом, пришло время обратиться к специалистам. Свяжитесь с профессиональным инженером-теплотехником, чтобы он помог быстро диагностировать и устранить проблему.
Прочитайте наш отказ от ответственности
На какую скорость установить насос центрального отопления (Руководство для экспертов)
Бесплатная доставка по материковой части Великобритании
для всех продуктов* 3–5 рабочих дней
Доставка на следующий день*
При заказе до 17:00
Международная доставка
Посмотреть наши цены на международную доставку
01 марта 2019 17:07:38
Итак, вы купили насос центрального отопления. Вы установили его. И теперь вам нужно заставить его работать.
Но если вы впервые настраиваете насос центрального отопления, вас, несомненно, смутит разнообразие доступных настроек скорости. «Почему у центральных насосов есть настройки скорости?», «Есть ли специальные настройки скорости для моего дома?» и «Должен ли я просто ударить его посередине и покончить с этим?» Вот почему мы разработали это руководство по настройке скорости насоса центрального отопления. Пошаговое руководство по настройке насоса котла поможет вам оптимизировать насос центрального отопления для достижения максимальной эффективности.Почему насос центрального отопления имеет более одной скорости?
Каждая система центрального отопления отличается. В одном доме 20 радиаторов, в другом 24. В одном доме 30 метров труб, а в другом 130 метров труб. Это еще до того, как вы задумаетесь о планировке дома и типе установленного вами котла. Каждый из этих элементов влияет на то, насколько быстро и легко вода может циркулировать в вашем доме.
Что произойдет, если насос центрального отопления работает с неправильной скоростью?
Во-первых, настройка насоса центрального отопления на неправильную скорость — это не конец света. Это не серьезная проблема, и ее можно легко исправить. Однако, возможно, поэтому многие сантехники не очень серьезно относятся к настройкам скорости. Обычная позиция: «Выставьте насос на средний уровень и надейтесь на лучшее, ребята». К сожалению, такое отношение может доставить домовладельцам множество проблем.
Например, если задана слишком высокая скорость:- Вы будете тратить много электроэнергии и увеличивать счета (насосы центрального отопления могут составлять от 10 до 15% вашего потребления электроэнергии)
- Насос будет издавать много лишнего шума
- Вода будет возвращаться в котел слишком горячей. В тяжелых случаях это может привести к повреждению компонентов котла. Вероятность поломки насоса возрастает из-за растущих требований к производительности .
Тогда, конечно, мы должны настроить насос на самую низкую скорость? Нет, это может вызвать другой набор проблем. Это включает:
- Насос становится резервным, так как вода охлаждается до того, как достигнет радиаторов
В некоторых случаях котел может перегреваться и отключаться
ТАК ЧТО ЖЕ НАМ ДЕЛАТЬ?!?
Как подобрать оптимальную скорость для насоса центрального отопления
Существует два способа установки насоса центрального отопления. Первый довольно прост и требует установки насоса на самую медленную скорость, а затем медленное увеличение скорости с течением времени. Однако этот метод, на наш взгляд, занимает слишком много времени и, честно говоря, далек от точности. Кроме того, второй способ намного быстрее, хотя и немного сложнее. 1) Открыть все вентили радиатора Для этого метода убедитесь, что все вентили радиатора полностью открыты. Сделанный? Хорошо, Шаг 2. 2) Установите термостат на максимум Очевидно, вы хотите проверить насос при максимальной температуре. 3) Установить максимальную скорость
Теперь установите насос на максимальную скорость. Это может показаться нелогичным, но это даст вам точное представление о том, насколько горячими должны быть радиаторы при максимальной температуре. 4) Подождите 10 минут Подождите, пока радиаторы нагреются. При максимальной скорости это должно занять не более 10 минут. 5) Установите скорость на минимум Хорошо, теперь уменьшите скорость насоса до минимума. На этом этапе мы начинаем проверять кровообращение в вашей системе. 6) Подождите 20 минут Теперь подождите 20 минут. Что делать в эти 20 минут? Сделайте настой. Следите за Корри. Все, что угодно, только не игра с насосом центрального отопления. 7) Радиаторы еще горячие? Ладно, 20 минут истекли. Поставь пиво. Радиаторы еще горячие? 8) Если да, оставьте настройку. Если нет, установите насос на средний уровень.
