Общие понятия о рубке и сущность процесса

Общие понятия о рубке и сущность процесса Категория: Рубка металла Общие понятия о рубке и сущность процесса Рубкой называется слесарная операция, при которой с помощью режущего инструмента (зубила, крейцмейселя и др.) и ударного инструмента (слесарного молотка) с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части. Рубка производится в тех случаях, когда по условиям производства станочная обработка трудно выполнима или нерациональна и когда не требуется высокой точности обработки. Рубка применяется для удаления (срубания) с заготовки больших неровностей (шероховатостей), снятия твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях, для вырубания шпоночных пазов, смазочных канавок, для разделки трещин в деталях под сварку (разделка кромок), срубания головок заклепок при их удалении, вырубания отверстий в листовом материале. Кроме того, рубка применяется тогда, когда необходимо от пруткового, полосового или листового материала отрубить какую-то часть. Заготовку перед рубкой закрепляют в тиски. Крупные заготовки рубят на плите или наковальне, а особо крупные — на том месте, где они находятся. В зависимости от назначения обрабатываемой детали рубка может быть чистовой и черновой. В первом случае зубилом за один проход снимают слой металла толщиной от 0,5 до 1 мм, во втором — от 1,5 до 2 мм. Точность обработки, достигаемая при рубке, составляет 0,4—1,0 мм. Резанием называется процесс удаления с обрабатываемой заготовки (детали) лишнего слоя металла в виде стружки, осуществляемый с помощью режущих инструментов. Процесс резания осуществляется при выполнении большинства слесарных операций: рубки, резания, опиливания, сверления, шабрения, притирки. Рис. 1. Углы режущей части слесарного инструмента: а — зубила, б — крейцмейселя, в — шабера, г — наплль-ника, д — ножовочного полотна, е — сверла, ж — развертки, з — метчика Форма режущей части (лезвия) любого режущего инструмента представляет собой клин с определенными углами (зубило, резец) или несколько клиньев (ножовочное полотно, метчик, плашка, фреза, напильник) (рис. 1, а—з). Зубило представляет собой простейший режущий инструмент, в котором форма клина особенно четко выражена (рис. 2,а). В зависимости от того, как будет заострен режущий клин (рис. 2,,), как он будет установлен по отношению к плоскости (поверхности) детали и как будет направлена сила, двигающая клин в слое металла, можно получить наибольший или наименьший выигрыш в затрате труда, в качестве обработки, а также в количестве израсходованных инструментов. Чем острее клин, т. е. меньше угол, образованный его сторонами, тем меньшее усилие потребуется для его углубления в материал. Теорией и практикой резания установлены определенные углы заострения режущих инструментов для различных металлов. Элементы и геометрическая форма режущей части зубила изображены на рис. 3. На обрабатываемой заготовке различают следующие поверхности: обрабатываемую, обработанную, а также поверхность резания. Обрабатываемой поверхностью называется поверхность, с которой будет сниматься слой материала (стружка). едней и задней граней образует режущую кромку, ширина которой у зубила обычно 15-25 мм. Угол заострения (бета) — угол, образованный между передней и задней поверхностями инструмента. Угол резания (дельта) — угол между передней гранью и обрабатываемой поверхностью; он равен сумме угла заострения и заднего угла, т. е. 5= Р + а. Передний угол у (гамма) — угол между передней гранью и плоскостью, проведенной через режущую кромку перпендикулярно обработанной поверхности. Чем больше передний угол у инструмента, тем меньше угол заострения и тем, следовательно, меньше будет усилие резания, но менее прочной и стойкой будет режущая его часть. Задний угол а (альфа) образуется задней поверхностью (гранью) и поверхностью резания. Задний угол должен быть очень небольшим, чтобы не ослабить режущую часть инструмента. Для зубил он равен 3 — 8°. Если зубило наклонить под большим углом, оно врежется в обрабатываемую поверхность; при меньших углах зубило скользит, не производя резания. Этот угол уменьшает трение задней поверхности инструмента об обработанную поверхность. Действие клинообразного инструмента на обрабатываемый металл изменяется в зависимости от положения оси клина и направления действия силы Р. Различают два основных вида работы клина: – ось клина и направление действия силы Р перпендикулярны поверхности заготовки. В этом случае заготовка разрубается; – ось клина и направление действия силы Р образуют с поверхностью заготовки угол меньше 90°. В этом случае с заготовки снимается стружка. При работе клина при угле менее 90° его передняя поверхность сжимает находящийся перед нею срубаемый слой металла, отдельные его частицы смещаются относительно друг друга; когда напряжение в металле превысит прочность металла, происходит сдвиг или скалывание его частиц, в результате чего образуется стружка. Реклама: Читать далее: Инструменты для рубки металла Статьи по теме: Брак и правила безопасной работы при рубке Механизированная рубка металла Рубка на плите и на наковальне Рубка в тисках Общие понятия о рубке в слесарном деле Главная → Справочник → Статьи → Блог → Форум

3.

3 Рубка металлов

Рубкой называется операция, при которой с помощью зубила и слесарного молотка с заготовки удаляют слои металла или разрубают заготовку.

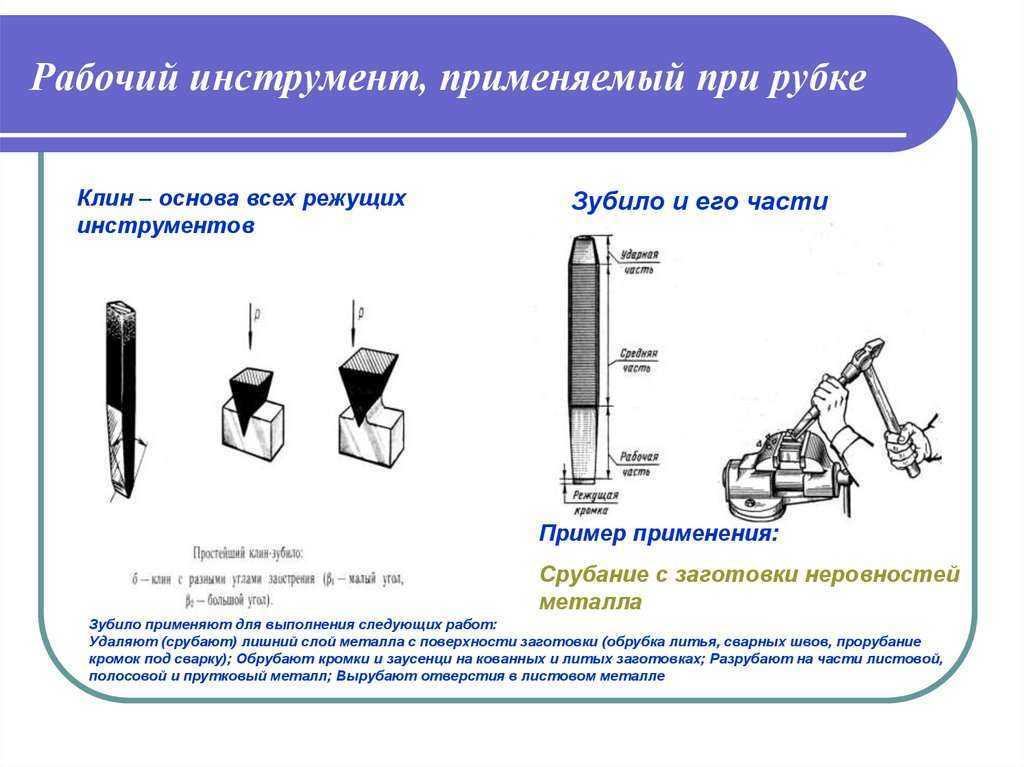

Физической основой рубки является действие клина, форму которого имеет рабочая (режущая) часть зубила. Рубка приме­няется в тех случаях, когда станочная обработка заготовок трудно выполнима или нерациональна.

С помощью рубки производится удаление (срубание) с за­готовки неровностей металла, снятие твердой корки, окалины, острых кромок детали, вырубание пазов и канавок, разруба­ние листового металла на части.

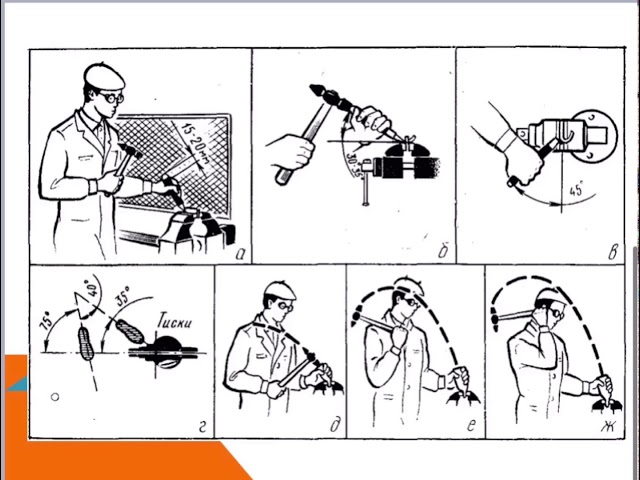

Рубка производится, как правило, в тисках. Разрубание листового материала на части может выполняться на плите.

Основным рабочим (режущим) инструментом при рубке явля­ется зубило, а ударным — молоток.

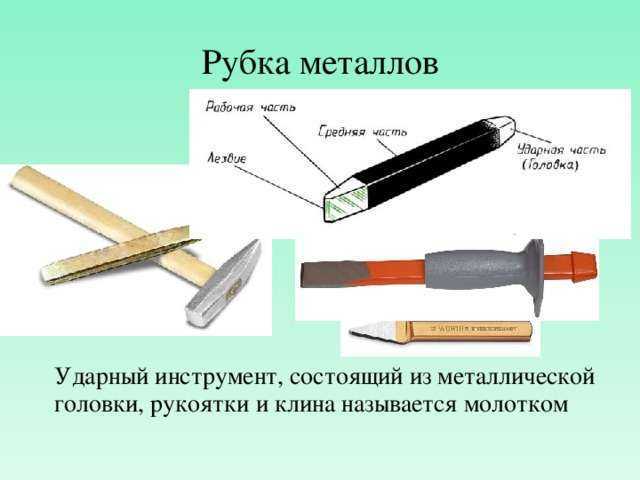

Слесарное зубило (рисунок 8) изготавливается из инструменталь­ной углеродистой стали У7А или У8А. Оно состоит из трех частей: ударной, средней и рабочей. Ударная часть 1 выполняется суживающейся кверху, а вершина ее (боек) — закругленной; за среднюю часть 2 зубило держат во время рубки; рабочая (режущая) часть 3 имеет клиновидную форму.

Рисунок 8 Слесарное зубило

Угол заострения выбирается в зави­симости от твердости обрабатываемого материала. Для наиболее распространенных материалов рекомендуются следующие углы заострения:

– для твердых материалов (твердая сталь, чугун) — 70°;

– для материалов средней твердости (сталь) — 60°;

– для мягких материалов (медь, латунь) — 45°;

– для алюминие­вых сплавов — 35°.

Крейцмейсель — зубило с узкой режущей кромкой (рисунок 10), предназначенное для вырубания узких канавок, шпоночных пазов малой точности и срубания головок заклепок. Такое зубило может применяться и для снятия широких слоев металла: сна­чала прорубают канавки узким зубилом, а оставшиеся выступы срубают широким зубилом.

Слесарные молотки, используемые при рубке металлов, бы­вают двух типов: с круглым и с квадратным бойком. Основной характеристикой молотка является его масса.

Молотки с круглым бойком имеют номер: с 1-го по 6-й. Номинальный вес молотка № 1 – 200 г; №2 – 400 г; №3 – 500 г; № 4 – 600 г; № 5 – 800 г; № 6 – 1000 г. Молотки с квадратным бойком имеют номера с 1-го по 8-й и вес от 50 до 1000 г.

Материал молотков — сталь 50 (не ниже) или сталь У7.

Рабочие концы молотков термически обработаны до твердости HRC 49-56 на длине, равной 1/5 общей длины молотка с обоих концов.

На слесарных работах применяют молотки с круглым бойком № 2 и 3, с квадратным бойком № 4 и 5. Длина ручки молотка примерно 300—350 мм.

Резание — слесар­ная операция по разделению целого куска (заготовки, де­тали) на части. Выполняется без снятия стружки: кусач­ками, ножницами и труборезами и со снятием стружки: ножовками, пилами, фрезами и специальными способами (газовая резка, анодно-механическая и электроискровая резки, плазменная резка).

Проволока разрезается острогубцами (кусачками), ли­стовой материал — ножницами; круглый, квадратный, ше­стигранный и полосовой материал небольших сечений — ручными ножовками, а больших сечений на отрезных станках с ножовочными полотнами, круглыми дисковыми пилами, специальными способами.

Сущность операции разрезания металла острогубцами (ку­сачками) и ножницами заключается в разделении проволоки, лис­тового или полосового металла на части под давлением двух движущихся навстречу друг другу клиньев (режущих ножей).

Острогубцами режут (откусывают) стальные детали круглого сечения и проволоку. Изготавливают их длиной 125 и 150 мм (для откусывания проволоки диаметром до 2 мм) и длиной 175 и 200 мм (для диаметров до 3 мм).

Режущие кромки губок прямолинейны и остро заточе­ны под углом 55—60°. Изготавливают кусачки из инструментальной углероди­стой стали У7, У8 или стали 60-70. Губки термически обработаны до твердости HRC 52-60.

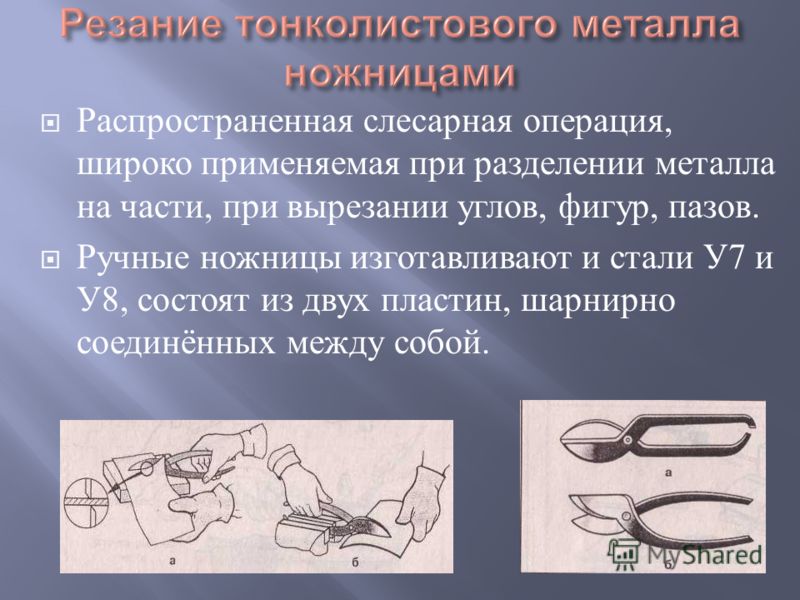

Ножницы ручные предназначены для разрезания ли­стовой мягкой малоуглеродистой стали, латуни, алюминия и других металлов. Изготавливают длиной 200 и 250 мм для разрезания металла толщиной до 0,5 мм, 320 мм (для тол­щины до 0,75 мм), 400 мм (для толщины до 1 мм).

Материал ножниц — сталь 65, 70. Лезвия ножниц термически обрабо- таны до твердости HRC 52-58. Режущие кромки лезвий остро заточены под уг­лом 70°. Лезвия ножниц в закрытом состоянии взаимно перекрываются, причем перекрытие на концах не превы­шает 2 мм.

Стуловыми ножницами режут листовой металл толщи­ной до 3—5 мм. Одна из ручек ножниц изогнута под углом 90° и жестко крепится к столу или другому основанию. Длина рабочей ручки ножниц — 400-800 мм, режущей части — 100-300 мм.

Рычажные ножницы применяют для резки листового металла толщиной до 5 мм. Ножницы изготавливают из ин­струментальной стали У8А и обрабатывают термически до твердости HRC 52-58. Угол заострения режущих кромок ножей 75—85°.

Труборезы предназначены для резания вруч­ную тонкостенных(газовых) труб из мягкой стали, реза­ние выполняется без снятия стружки. Выпускают двух размеров: для резания труб от 1/2 до 2″ и для труб — от 1 до 3″.

Основные части трубореза — ролики: один режущий (рабочий) и два направляющие. Труба разрезается рабочим роликом; при этом она за­крепляется на направляющих роликах и поджимается винтом.

Ручная ножовка (рисунок 9, а) применяется для разрезания сравнительно толстых листов металла и круглого или профиль­ного проката. Ножовкой можно производить также прорезание шлицев, пазов, обрезку и вырезку заготовок по контуру и дру­гие работы. Изготавливают их из сталей У8-У12 или 9ХС с твердостью режущей части HRC 58-61, сердцевины — HRC 40-45. Она состоит из рамки 1, натяжного винта с бараш­ковой гайкой 2, рукоятки 6, ножовочного полотна 4, которое вставляется в прорези головок 3 и крепится штифтами 5.

Рисунок 9 Ручная ножовка а – устройство, б – углы заточки, в – разводка зубьев «по зубу», г – разводка зубьев «по полотну».

Каждый зуб полотна имеет форму клина (резца). На нем, как и на резце, различают задний угол α, угол заострения β, передний угол γ и угол резания δ= α + β (рисунок 9, б). При насечке зубьев учитывают то, что образую­щаяся стружка должна помещаться между зубьями до их выхода из пропила. В зависимости от твердости разрезаемых материалов углы зуба полотна могут быть: γ =0—12°, β =43— 60° и α = 35 —40°. Чтобы ширина разреза, сделанного ножовкой, была немного больше толщины полотна, выполняют разводку зубьев «по зубу» (рисунок 9, в) или «по по­лотну» (рисунок 9, г). Это предотвращает заклинивание полотна и облегчает работу.
