Смазка пневмоинструмента – Как выбрать масло для пневмоинструмента

alexxlab | 19.02.2020 | 0 | Разное

Содержание

Как выбрать масло для пневмоинструмента

Для чего нужно масло для пневмоинструмента


Масло играет важную роль в долговечности работы инструмента. Пневмоинструмент работает на энергии сжатого воздуха, поэтому в конструкции используются различные уплотнительные элемента. Эти элементы сделаны из специальной резины, предназначенной для работы в системах трения. Там где есть трение, необходима дополнительная смазка. Масло смазывает уплотнительные резинки и пневматическая система инструмента работает в нормальном режиме.

Перед тем как перейти к маслу, обращаем внимание, что для эффективной смазки инструмента, сжатый воздух должен быть очищен от влаги и грязи. Влага, смешиваясь с маслом, превращает его в эмульсию, которая не только хуже смазывает инструмент, но и обладает разрушительным действием, в случае накопления во внутренних частях инструмента. Грязь же является абразивом и сильно сокращает срок службы резиновых уплотнителей. Для очистки и смазки, мы рекомендуем пользоваться специальными блоками подготовки воздуха, о которых вы можете почитать в этой статье.


Выбор масла для пневмоинструмента


Главным критерием, на который нужно обращать внимание при выборе масла для пневмоинструмента, является вязкость. Она указывается на упаковке в виде маркировки «ISO». Для классификации вязкости масел, применяют стандарт ISO 3448. Эта классификация используется для промышленных и технических масел. На упаковке обычно указывают просто ISO и цифру, обозначающую класс вязкости.

Таблица вязкости масел, по классификации ISO 3448

ISO 3448
класс
вязкости

Кинематическая вязкость при 40°C
[мм2/с = сСт (cSt)]

Средняя
( mid-point)

Минимальная

Максимальная

ISO VG 2

2.2

1.98

2.42

ISO VG 3

3.2

2.88

3.52

ISO VG 5

4.6

4.14

5.06

ISO VG 7

6.8

6.12

7.48

ISO VG 10

10

9.0

11.0

ISO VG 15

15

13.5

16.5

ISO VG 22

22

19.8

24.2

ISO VG 32

32

28.8

35.2

ISO VG 46

46

41.4

50.6

ISO VG 68

68

61.2

74.8

ISO VG 100

100*

90

110

ISO VG 150

150

135

165

ISO VG 220

220

198

242

ISO VG 320

320

288

352

ISO VG 460

460

414

506

ISO VG 680

680

612

748

ISO VG 1000

1000

900

1100

ISO VG 1500

1500

1350

1650

Нас из этой таблицы интересует только 2 значения: 46 и 100. Именно эти значения вязкости масел применяются при обслуживании пневматического инструмента и компрессоров для него. Для смазки инструмента, применяется масло с вязкостью 46 (ISO 46), а в компрессорах с масляной системой используется масло с вязкостью 100 (ISO 100).

Ни в коем случае не путайте масла и не заливайте масло другого типа. В случае, если вы будете использовать компрессорное масло в пневмоинструменте, то за счет большей вязкости, оно будет затруднять работу инструмента, способствуя быстрому износу движущихся частей. И наоборот, если залить масло для пневмоинструмента в компрессор, то оно будет недостаточно смазывать поршневую часть.

Вязкость – это главный критерий в выборе масла для пневмоинструмента. Все остальные различия не существенны. Так же не так существенно, масло какого производителя вы будете использовать, так как производство технических масел, соответствующих стандарту ISO 3448 не содержит существенных различий по технологиям.

Мы рекомендуем масло Mannol. Наш 10-ти летний опыт работ с этими маслами говорит о том, что оно отлично подходит для смазки пневмоинструмента и обслуживания компрессоров. Но вы можете использовать любое другое масло, на ваш выбор.


pneumoexpert.ru

Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы

лубрикатор для пневмоинструмента

При работе с любым пневматическим оборудованием необходимо следить за тем, чтобы в систему подавался очищенный воздух, который обогащён масляными частицами. С первой задачей справляется фильтр, а вот для второй необходим лубрикатор для пневмоинструмента. С помощью этого приспособления воздушный поток разбавляется маслом в процессе распыления, и это позволяет намного продлить срок службы всего оборудования и уменьшить показатели износа. Особенно важно это для тех, кто вынужден регулярно прибегать к использованию пневматических устройств (сотрудники мастерских, СТО, рабочие строительные бригады и пр.).




Современные лубрикаторы имеют автономную конструкцию, их система позволяет откалибровать подачу смазочных материалов в процессе работы; таким образом, пневмоинструмент получает требуемое количество жидкости. В ходе работы можно контролировать уровень масла в ёмкости для заправки. При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора.

Как работает лубрикатор для пневмоинструмента?

Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.

Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом.

Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:

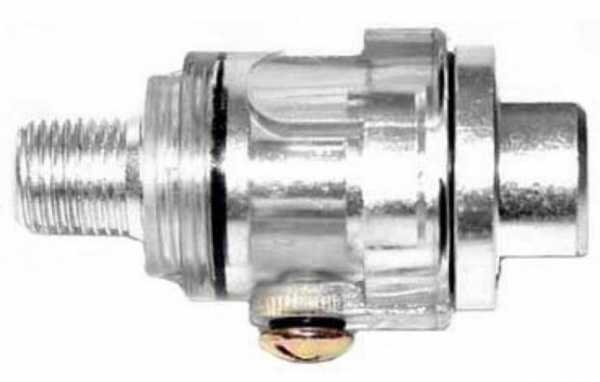

  • Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
  • Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.

автоматический лубрикатор для пневмоинструмента

Преимущества лубрикаторов

Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:

  • Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
  • Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
  • Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
  • Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
  • Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.

масло для лубрикатора

Как выбрать лубрикатор для пневмоинструмента?

Подобные конструкции следует приобретать, исходя из особенностей эксплуатации и задач, которые предстоит решать. Основные характеристики, на которые необходимо обратить внимание:

  • Пропускная способность: лубрикатор выбирается к оборудованию, которое имеет соответствующую мощность, и данный параметр важен для наиболее полного обеспечения воздушного потока масляными частицами. Если пропускная способность будет невысокой, пневмоинструмент будет работать менее эффективно.
  • Рабочее давление, от которого зависит, справится ли приспособление с нагрузкой.
  • Материалы корпуса. Это изделие должно быть выполнено из высококачественной стали: такие устройства отличаются повышенной надёжностью, долговечностью и минимальными затратами на обслуживание.
  • Размер резьбы и её расположение: при несовпадении лубрикатор просто нельзя будет использовать совместно с выбранным оборудованием.

Если при выборе возникают сомнения, лучше проконсультироваться со специалистом, который сможет посоветовать, какое устройство больше подойдёт конкретному пневматическому оборудованию. После приобретения лубрикатора важно использовать масло необходимой марки, которое имеет соответствующие параметры (вязкость, щёлочность и пр.). Необходимо проверять, чтобы внутрь не попала вода, которая вызывает коррозию корпуса, и периодически смотреть за уровнем масла.

цена лубрикатора для пневмоинструмента

Цена устройства

Стоимость зависит от нескольких факторов:

  • Материал изготовления (сталь, железо, латунь и пр.).
  • Объём ёмкости, куда заливается масло для дальнейшего распределения.
  • Тип установки.
  • Число точек, которые может смазывать устройство единовременно.
  • Пропускная способность и максимальное давление.
  • Производитель (отечественные устройства обходятся на 10-20% дешевле зарубежных аналогов).

Как правило, наименее затратной будет покупка лубрикатора через интернет-магазин, где товары для пневмоинструмента предлагаются по сниженным ценам. В обычных строительных магазинах можно найти наиболее популярные устройства, которые используются совместно с оборудованием для гаражей, мастерских, строительного компрессорного оборудования, применяются в промышленных и бытовых целях.


proinstrumentinfo.ru

Уроки механика. Продли жизнь своему гайковерту

Много статей написано про пневматический инструмент, про его преимущества, устройство, особенности эксплуатации. Как правило, информация, представленная в них, ограничивается общими сведениями и рекомендациями. В этой статье мы постараемся подробно рассказать об особенностях подготовки воздушной линии и основных ошибках, допускаемых пользователями.

Итак, вы приобрели пневматический инструмент. Что нужно обязательно сделать, чтобы инструмент прослужил долго и функционировал согласно заявленным производителем характеристикам, а чего не стоит делать ни в коем случае?

 Воздух.

Понятно, что пневмомеханический инструмент работает от энергии сжатого воздуха. Но каковы основные требования, предъявляемые к этому воздуху?

Количество воздуха должно быть достаточным для полноценной работы инструмента.

Внимательно ознакомьтесь с инструкцией приобретенного вами изделия. Производитель обязательно указывает такой важный параметр, как средний циклический расход воздуха. Как правило, пневматический двигатель довольно «прожорлив». Компрессор, который вы используете, должен иметь достаточную производительность, а его ресивер должен быть достаточно большим, чтобы инструмент не «выдул» его за несколько десятков секунд. К примеру, попытка использовать гайковерт со средним циклическим расходом 120л в минуту совместно с бытовым компрессором с объемом ресивера 24л ни к чему хорошему не приведет. Да и компрессор с емкостью ресивера 50л вряд ли позволит полноценно использовать гайковерт. Его будет хватать на несколько секунд нормальной работы. После этого давление в системе будет падать, и гайковерт не будет развивать требуемое усилие. Также ежеминутные включения работающего на пределе возможностей компрессора приведут к его скорму износу и выходу из строя.

Далее следует уделить внимание трубам, шлангам, переходникам и прочим элементам системы, через которые воздух будет поступать к инструменту. Важно, чтобы скважность канала была достаточной на всем протяжении пневмолинии. Сужения будут ограничивать количество подаваемого воздуха, и инструмент будет работать вполсилы. Желательно, чтобы скважность канала была не меньше диаметра входного отверстия штуцера, через который воздух поступает в инструмент.

Давление в системе. Большинство производителей пневмомеханического инструмента рекомендуют установить давление в системе 6,2 кг/см². Если давление ниже, инструмент не будет выдавать требуемую мощность. Слишком высокое давление приведет к преждевременному износу основных узлов и выходу инструмента из строя.

Как правильно выставить давление при помощи регулятора? Присоедините инструмент к пневмолинии. При помощи регулятора и манометра установите давление в системе 6,2 кг/см². Нажмите кнопку включения инструмента, инструмент должен работать в режиме холостого хода. При включенном инструменте установите давление в системе 6,2 кг/см².

Качество воздуха. Воздух не должен иметь посторонних примесей, способных повредить инструмент. При сжатии воздуха внутри ресивера выпадает конденсат. При сильном износе компрессора в ресивер также поступает масло. Смешиваясь с влагой конденсата, масло образует эмульсию, которая через пневмолинию попадает внутрь пневматического мотора и вызывает коррозию его деталей.

 На практике неоднократно приходилось сталкиваться с поступающими в сервисный центр гайковертами, внутренность которых была заполнена водой и ржавчиной. Создавалось впечатление, что гайковерт утопили в болоте, как минимум на год. Удивляет, как в подобных условиях он смог проработать столь долго.

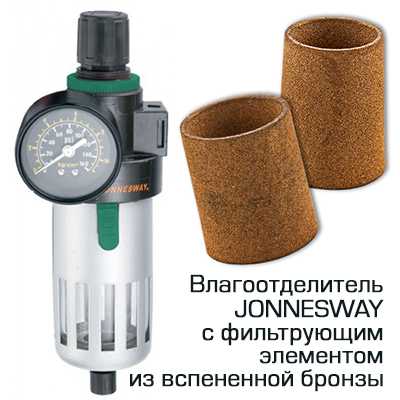

Решить проблему очистки воздуха позволяет фильтр-влагоотделитель. Внутри фильтра установлена «сеточка» из вспененной бронзы. Проходя через нее, воздух отдает влагу и прочие примеси, они оседают в отстойнике. Корпус фильтра, как правило, выполнен из прозрачного материала, что позволяет отслеживать количество накопившихся загрязнений. Клапан в нижней части отстойника предназначен для их удаления. Случается, что при наличии сильных загрязнений бронзовый фильтрующий элемент засоряется и не может обеспечить требуемую скорость прохождения воздуха. Типичным симптомом при этом будет падение мощности инструмента. После запуска двигатель начинает работать с должной скоростью за счет воздуха скопившегося в шланге, но через пару секунд замедляется, т.к. фильтр не пропускает воздух в требуемом объеме. Снимите корпус фильтра и промойте фильтрующий элемент в сольвенте, продуйте его воздухом. Если и это не помогло, фильтрующий элемент придется заменить. Они обязательно есть в ассортименте компаний, поставляющих пневматический инструмент и элементы системы пневмоподготовки.

 Смазка пневматичекого двигателя.

Смазка играет решающую роль, когда речь идет об эксплуатации и ресурсе пневмомеханического инструмента. Масло не только снижает трение между движущимися частями мотора. Основная его роль — это удаление продуктов износа. При трении лопаток ротора о стенки цилиндра образуются мельчайшая пыль. Она заполняет миниатюрные зазоры между пазами ротора и лопастями. Лопасти перестают свободно двигаться, и мотор теряет мощность. Раскрою маленький секрет. Когда в нашу сервисную службу поступает инструмент, не развивающий мощность, опытный механик заполняет полость мотора проникающей смазкой, вводя ее через штуцер подачи воздуха, и оставляет инструмент на несколько часов. Смазка вымывает загрязнения из зазоров мотора. После этого нужно как следует продуть инструмент сжатым воздухом, и он снова готов к использованию. Почти в половине случаев этот прием срабатывает.

Как правильно смазывать инструмент? Смазка поступает к мотору инструмента вместе со сжатым воздухом. Для этого в пневматическую систему устанавливается устройство, называемое лубрикатором. Через отверстие в верхней части в лубрикатор заливается масло. Прозрачный корпус с нанесенными метками, указывающими минимальный и максимальный уровень, позволяет визуально контролировать наличие масла в системе. При подаче воздух обогащается взвесью масла, которая через шланг поступает к инструменту. На практике удобно использовать блок подготовки воздуха, именуемый модульной группой. Он включает в себя фильтр-влагоотделитель, лубрикатор, манометр, регулятор давления и устанавливается непосредственно перед шлангом, к которому присоединяется пневматический инструмент.

Следует учитывать, что при длине шланга более 10 м поступление масла к инструменту будет затруднено. Потребуется применение дополнительных линейных лубрикаторов, устанавливаемых непосредственно на входном штуцере инструмента.

Случались в нашей практике и курьезы. Так одно промышленное предприятие решило оснастить систему подачи воздуха современными средствами очистки и смазки. Специалист по закупке обратился в нашу компанию, мы изучили вопрос, дали соответствующие рекомендации и предложили модульные группы производства JONNESWAY. Через несколько дней специалист предприятия связался с менеджером нашей компании снова, требуя срочно поставить «деталь 710». Технических специалистов этот запрос поставил в тупик. Про деталь 710 никто ничего не знал. Когда стали разбираться, выяснилось, что наладчик предприятия, установив модульные группы, стал заправлять лубрикаторы маслом. Заливное отверстие в верхней части лубрикатора имеет резьбовую пробку, для откручивания которой достаточно использовать обычную шлицевую отвертку. Рядом с отверстием находится выступающее над поверхностью прозрачное инспекционное окно для контроля подачи масла в систему. На пробку механик внимания не обратил и принял за нее инспекционное окно. Используя пассатижи, он силился отвернуть «пробку», но т.к. эта деталь несъемная, ему удалось ее только сломать. Рядом с инспекционным окном имеется надпись OIL (масло). Прочитав ее вверх ногами, механик принял ее за номер 710 и стал осаждать закупщика требованиями купить «деталь 710» взамен поломанной.

Использовать следует только специальное масло для пневматического инструмента, имеющее соответствующую вязкость. Как правило, компании, предлагающие пневматический инструмент имеют его в своем ассортименте.

 На практике приходится сталкиваться с ситуациями, когда потребители используют моторное, трансмиссионное масло. Бывает, что в ход идут и совсем не подходящие жидкости. В наш сервисный центр поступил гайковерт, мотор которого был заполнен веществом, напоминающим по запаху и консистенции мебельный лак. Масло высокой вязкости «склеивает» лопасти двигателя и не позволяет ему развивать мощность. Вреда от подобной смазки будет больше, чем пользы.

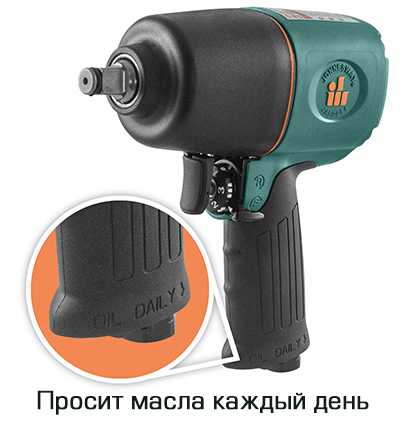

При интенсивной эксплуатации не лишним будет дополнительно смазать инструмент. Не даром на рукоятке инструмента рядом с штуцером подачи воздуха имеется надпись OIL DAILY.



Перед началом работы введите несколько капель масла (но не слишком много) через штуцер подачи воздуха. Ваш инструмент будет вам благодарен и прослужит долгие годы!

www.mastergrad.com

Пневматика в работе. Смазка.

Внутри пневматического инструмента есть уплотнительные кольца и прокладки, выполненные из резины. Эти кольца обеспечивают герметичность клапанов и движимых элементов и нуждаются в смазке.

Смазка гвоздезабивного инструмента осуществляется через штуцер, к которому подключается шланг. На производствах воздух уже поступает подготовленный с определенным количеством масляной взвеси. Для этого на выходе из компрессора устанавливают специальные лубрикаторы, которые и дозируют в пневмосистему масло.

В строительстве же использование лубрикатора часто является излишним, поскольку объемы работ существенно меньше производственных. Смазка инструмента производится вручную. Для этого в штуцер инструмента капают из масленки 1-2 капли масла перед началом работы. В среднем выходит 1-2 капли на 500-1000 гвоздей. Никуда больше лить масло в гвоздезабивном инструменте не нужно. Ни в ствол, ни в магазин. Там нет прокладок.

Для смазки гвоздезабивных пистолетов необходимо использовать масло, которое будет нейтральным к резиновым прокладкам инструмента. Ни в коем случае не используйте wd-40 для смазки пневмоинструмента. Состав wd-40 не является смазкой и вступает в реакцию с резиной. После такой реакции придется менять все прокладки в инструменте.

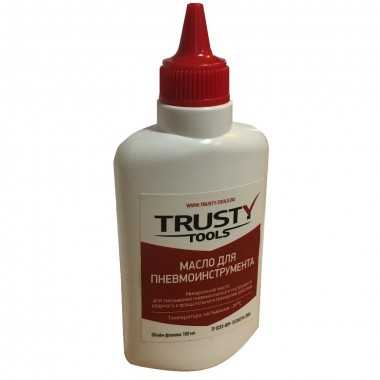

Trusty рекомендует использовать специализированное масло для пневматического инструмента. Оно расфасовано в удобные масленки, которые не текут и плотно закрываются. Кроме того, специальный состав масла обладает морозоустойчивостью и защищает инструмент в холодную погоду. Температура замерзания масла Trusty -35⁰С.

Признаки того, что инструмент смазывается недостаточно:

  1. Инструмент подтравливает воздух при работе
  2. Инструмент не добивает при рабочем давлении, а при повышенном добивает
  3. Боек инструмента не возвращается полностью в начальное положение и мешает загрузке следующего гвоздя (при работе крепежом максимально допустимого размера)

Многие «проблемы» пневматического инструмента возникают по банальной причине – инструмент никогда не смазывали. При правильном подходе к инструменту, пневматические инструменты являются одними из самых надежных.

trusty-tools.ru

Советы по эксплуатации пневматического гайковерта

Советы по эксплуатации пневматического гайковерта.



Покупая пневматический гайковерт, мы естественно ожидаем что он прослужит нам верой и правдой долгие годы. Ну, а если была приобретена модель не из дешевого сегмента, а известной, зарекомендовавшей себя на рынке и, как следствие довольно дорогой (за качество всегда приходится доплачивать) марки, то вообще верим в его «неубиваемость». И часто при этом совершенно забываем, что даже самый качественный и надежный инструмент требует к себе внимания и должного ухода. Только при соблюдении инструкций по его использованию и обслуживанию, Вы сможете обеспечить своему инструменту долгую и плодотворную жизнь, которая может оказаться гораздо дольше даже заявленной производителем.

Поэтому, наверное, совершенно не лишним будет еще раз напомнить о том, как продлить жизнь Вашему пневматическому гайковерту.

Гайковерт, как и любой пневматический инструмент, требует тщательного подбора пневмоаппаратуры. Первый и самый главный компонент этой цепочки – компрессор.

Компрессор.


Его производительность должна быть рассчитана для ВСЕХ пневматических инструментов, подключенных к нему. Выбирайте компрессор с ресивером и насосом. При выборе, учитывайте коэффициент потери воздуха на шлангах и соединениях, поэтому берите данное оборудование с запасом 20-30% от требуемого расхода воздуха.

Не забывайте, что компрессор необходимо регулярно осматривать и удалять влагу из ресивера.

Шланги.

Конечно они должны быть целыми! Поэтому регулярно проверяйте все шланги и их соединения на предмет повреждения, износа и утечки воздуха. Она может быть причиной снижения мощности пневмоинструмента и причиной увеличения расхода воздуха, что приведет в свою очередь к частому включению компрессора.

Так же необходимо понимать, что, для максимальной производительности инструмента, все шланги и фитинги должны быть соответствующего для данного инструмента диаметра, правильно подключены и иметь быстросъемные соединения.

Длина пневматической линии также имеет существенное значение. Если она превышает 15 метров, то необходимо увеличить давление на выходе из компрессора, чтобы минимизировать потери воздуха на соединениях, либо использовать шланги различного диаметра – сначала большего, а затем уже необходимого.

Следите за тем, чтобы шланги находились на удалении от источников тепла, химически агрессивных компонентов и острых предметов.

Перед тем, как подсоединить шланг к гайковерту, необходимо его продуть кратковременным потоком воздуха для удаления влаги и пыли. Взяв эту простую и не хитрую процедуру себе за привычку, Вы значительно увеличите срок службы своего инструмента.

Подготовка воздуха.


Подготовка воздуха должна включать в себя очистку, смазку и регулировку давления.

  1. Воздух должен быть в обязательном порядке очищенным от механических частиц и влаги. Это крайне важно для продолжительной жизни такого инструмента, как пневматический гайковерт.

Для очистки воздуха нужно использовать фильтры и влагоотделители. При этом не следует забывать о том, что очистку фильтров необходимо производить примерно раз в неделю, а производить слив жидкости из стакана влагоосушителя (если он не имеет автоматического слива) каждый день!

  1. Смазка – необходимое условие для обеспечения долгой и бесперебойной работы инструмента.

Обратите внимание, что масло, используемое для смазки инструмента должно быть специальным! Старайтесь использовать масла, рекомендуемые производителем инструмента или по крайней мере руководствуйтесь тем, что оно должно быть синтетического типа, не иметь в своем составе силикона, отличаться противоизносными свойствами, исключать чрезмерный перегрев трущихся элементов и образование ржавчины.

Производить смазку инструмента необходимо путем добавления 3-5 капель масла непосредственно во впускной воздушный штуцер пневмогайковерта. После чего инструмент необходимо включить на непродолжительное время (около 30 секунд) для равномерного распределения смазки на всех движущихся деталях инструмента. Это действие необходимо производить перед началом работы и перед хранением. Если инструмент используется довольно интенсивно, то данную процедуру рекомендуется производить каждые 3-4 часа. Конечно, это очень трудоемко и не всегда удобно. К тому же при этой процедуре еще и необходимо следить за тем, чтобы вместе с маслом не попали частички пыли. Именно по этим причинам гораздо проще установить в пневмолинию мини-смазчик (лубрикатор), который обеспечит правильную и своевременную подачу масла в инструмент. Главное, не забывайте вовремя добавлять в него масло.

Помимо регулярной смазки, пневматическому гайковерту так же необходима смазка ударного механизма. Ее следует осуществлять каждые 50 часов эксплуатации, в соответствии с иллюстрацией:

  1. Давление. Чаще всего максимальное рекомендуемое давление воздуха для гайковертов не должно превышать 90 psi (6,3 атм.). Превышение этих показателей может привести к более быстрому износу движущихся частей пневмогайковерта, а понижение – к потере мощности инструмента. Поэтому, для поддержания оптимального давления в пневматической линии, между шлангом и трубопроводом, устанавливают регулятор давления с манометром.

Чтобы обеспечить инструмент всеми этими условиями, лучше всего поставить так называемую фильтр-группу, которая будет содержать в себе сразу все необходимые Вам компоненты системы: фильтр, влагоотделитель, лубрикатор и регулятора давления.



Помимо тщательной подготовки воздуха для работы пневматического гайковерта, не забывайте и о других правилах эксплуатации данного инструмента.

  1. Используемые головки.

Если Вы приобрели ударный гайковерт, то и головки должны быть к нему приобретены ударные! Необходимо это не только по причине того, что данные головки, изготовленные из специального хром-молибденового сплава, дольше прослужат, но и, главным образом, по той причине, что, благодаря повышенной эластичности, дольше сохранят вал пневмогайковерта. Так, при использовании обычных, хром-ванадиевых, головок, вал быстро разбивается и происходит его «слизывание».

  1. Соблюдайте элементарные правила эксплуатации инструмента:
  • Исключайте падение гайковерта. Ни одному инструменту это не пойдет на пользу.
  • Следите чтобы он не находился в зоне где может произойти наезд автомобиля.
  • Не превышайте рекомендуемое давление сети ради увеличения момента затяжки. Это приведет к износу.
  • Не держите гайковерт в нагруженном состоянии слишком долгий промежуток времени. Помимо того, что это приведет к более быстрому износу ударного механизма, так же следует помнить о том, что сильная и продолжительная вибрация вредна для человека. Делайте перерывы!
  • Берегите инструмент от воздействия огня и высоких температур, а также от влаги.





Соблюдая все эти не хитрые советы, Ваш пневматический гайковерт с лихвой оправдает вложенные в него капиталы и послужит Вам незаменимым помощником долгие годы.

Советы по эксплуатации пневматического гайковерта.   Покупая пневматический гайковерт, мы естественно ожидаем что он прослужит нам верой и правдой долгие годы. Ну, а если была приобретена модель не из дешевого сегмента, а известной, зарекомендовавшей себя на рынке и, как следствие довольно дорогой (за качество всегда приходится доплачивать) марки, то вообще…

Советы по эксплуатации пневматического гайковерта

Советы по эксплуатации пневматического гайковерта

2016-08-24

Anton Fisher

Рейтинг: 4.1 ( 14 гол.)

blog.msvlad.com

Устройство и принцип работы пневматического гайковерта, выбор компрессора, шланга, масла

Любой мастер знает, что самый трудоемкий процесс при монтаже конструкций или ремонте механизмов — это откручивание и закручивание резьбовых соединений. Но если для этих целей использовать пневматические гайковерты, то такая работа превращается в обыкновенную формальность. Этот удобный инструмент имеет множество преимуществ, а вот о нюансах его эксплуатации стоит узнать подробнее.

Устройство и принцип работы пневматического гайковерта

На рисунке ниже можно в деталях рассмотреть устройство пневматического гайковерта. Агрегат состоит из следующих элементов, помещенных в прочный металлический корпус.

  1. Высокопроизводительный пневмодвигатель.
  2. Ударный механизм.
  3. Патрон из легированной стали (упор).
  4. Регулятор крутящего момента, и реверс.
  5. Кнопка пуска.
  6. Штуцер, для подключения шланга от компрессора.
  7. Воздушный клапан.

Данный агрегат за счет отсутствия мотора значительно легче своего электрического собрата. Да и крутящий момент гайковерта имеет высокие показатели — от 300 до 2200 Нм (Ньютонов на метр).

Внутри агрегата можно выделить 2 основных силовых блока, каждый из которых предназначен для работы в разных режимах. Первый блок – это пневмодвигатель, передающий вращательное движение на головку инструмента. Второй блок – это узел, который создает ударные нагрузки. Пневмопривод вращается за счет прохождения через него сжатого воздуха, поступающего посредством шланга высокого давления от компрессора.

В корпусе аппарата имеются 2 канала. По каждому из них воздух направляется в разных направлениях относительно турбины. В первом случае воздух толкает турбину по ч. стрелке, то есть на закручивание, а во втором – против ч. стрелки, на откручивание крепежа. Распределяются потоки воздуха специальным переключателем.

Принцип работы пневматического гайковерта выглядит следующим образом.

  1. После нажатия на кнопку пуска открывается клапан, и поток воздуха из подсоединенного к корпусу аппарата шланга начинает движение через турбину, вращая ее.
  2. От турбины вращательное движение передается на ударный механизм, который по своему принципу действия напоминает муфту сцепления. В составе механизма имеются 2 кулачка сложной конфигурации. Ударное усилие формируется кулачками в тот момент, когда при отпуске крепежа не хватает крутящего момента.
  3. Далее, вращательное движение передается упору (патрону), на который одевается насадка под определенный размер гайки. В результате происходит закручивание либо откручивание крепежа. Некоторые воздушные гайковерты при закручивании не задействуют ударный механизм, процесс проходит в безударном режиме.
  4. Если гайка прикипела, то чтобы ее открутить, потребуется больше усилий, и в этот момент вращение упора прекращается.
  5. Молотки начинают отклоняться назад, одновременно проворачиваясь.
  6. На следующем этапе кулачки минуют зацепление с упором и, продолжая движение, набирают инерцию.
  7. Продолжая проворачиваться, кулачки снова вступают в зацепление с упором и наносят по нему удар (по направлению движения).
  8. Ударные импульсы продолжаются до тех пор, пока крепеж не “сорвется” с места.

Таким образом, с помощью ударного пневматического инструмента процесс откручивания тугих болтов и гаек происходит легко и быстро.

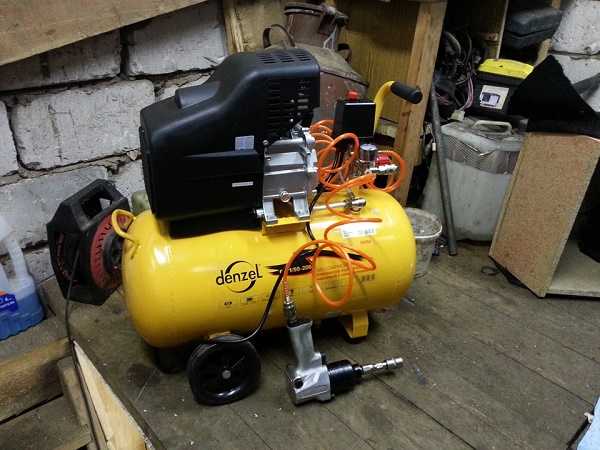

Выбор компрессора для пневмогайковерта

Многие автолюбители, покупая пневматический гайковерт, задаются вопросом, какой нужен компрессор для данного агрегата. В первую очередь, следует обратить внимание на его производительность по паспорту. Здесь имеется один нюанс: некоторые фирмы, выпускающие компрессоры, с целью увеличения продаж указывают производительность не на выходе, а на входе. Например, в документации к агрегату указана его производительность 210 литров в минуту. Значит, данный показатель нужно трактовать, как скорость нагнетания воздуха компрессором в себя, то есть в ресивер. На выходе же производительность может падать приблизительно на 30-40%. И получается, что агрегат на самом деле выдает только 146-127 л/мин.

Исходя из вышесказанного, можно понять, что если на компрессоре указана производительность 210 л/мин, то нужно выбирать гайковерт со значительно меньшими показателями скорости воздушной струи. Например, если рабочая скорость потока воздуха у инструмента равняется 200 л/мин, а компрессора по документации — 210 л/мин (реально – 146-127 л/мин), то таким инструментом ничего ни открутить, ни качественно закрутить у вас не получится.

К тому же, объем ресивера также играет важную роль. В бытовых агрегатах баллон может иметь объем всего 24-50 литров. При таких условиях гайковерт не сможет работать нормально. Даже при объеме ресивера 50 литров после нескольких секунд работы инструмента давление в нем значительно снижается, и для продолжения работы приходится ждать, пока оно восстановится. Поэтому ресивер компрессора должен иметь объем больше, чем 50 литров, а сам агрегат создавать давление в нем не ниже 6,2 кг/см². В противном случае аппарат не сможет развить необходимую мощность.

Но нельзя допускать и слишком высокого давления в системе. Превышение рекомендованного показателя давления пагубно сказывается на основных узлах инструмента, приводит их к быстрому износу и, как следствие — выходу гайковерта из строя.

Итог вышесказанного такой: если инструмент рассчитан на рабочую скорость воздуха 119 л/мин, а компрессор для гайковерта выдает 135 л/мин в реальности, то с его помощью можно без проблем откручивать и затягивать крепеж на колесах. Но не стоит забывать, что инструмент должен иметь крутящий момент не ниже 550 Нм.

Выбор шланга

Следует знать, что шланг, которым комплектуется компрессор, особенно китайского производства, не подойдет для эффективной работы гайковерта. Чаще всего данные шланги имеют внутреннее сечение около 6 мм. Такой пропускной способности шланга будет недостаточно, чтобы подать необходимый объем воздуха на пневмоинструмент. Им, разве что, можно сдувать пыль, применять для краскопульта, но не более. Даже накачка шин с его помощью забирает много времени.

Поэтому необходимо обзавестись другим шлангом с большей пропускной способностью. В идеале, это может быть газовый шланг, который приобретают в магазине газового оборудования. На нем будет видна маркировка (Пропан-Бутан), а также указано максимальное давление, которое он выдерживает, значение внутреннего диаметра.

Для чего компрессору нужен фильтр

Воздух, выходящий из компрессора, должен быть чистым, то есть без различный примесей, способных повредить гайковерт. Не все знают, что во внутреннем пространстве ресивера во время сжатия воздуха выпадает конденсат. Также в ресивер может попадать масло вместе с нагнетаемым воздухом, если механическая часть агрегата сильно изношена. Масло, смешиваясь с конденсатом (влагой), приобретает вид эмульсии и попадает внутрь инструмента через шланг, подключенный к нему. Данная эмульсия способна вызывать коррозию всех деталей механической части агрегата. По этой причине в сервисные мастерские нередко попадают гайковерты, заполненные водой и ржавчиной, с вышедшими из строя узлами.

Чтобы не доводить инструмент до такого плачевного состояния, на компрессор принято устанавливать фильтр-влагоотделитель. Внутри него располагается сетка-фильтр, изготовленная по специальной технологии из бронзы.

Воздух, проходя через фильтр, отдает влагу и теряет все примеси, которые попадают в отстойник. Обычно корпус влагоотделителя изготавливают из прозрачного материала для отслеживания количества загрязнений, накопившихся во время работы.

На отстойнике также имеется клапан (расположен снизу), через который все загрязнения легко удаляются.

О том, что фильтр загрязнен и не обеспечивает нужную скорость потока воздуха, можно определить по падению мощности инструмента. Гайковерт в первые секунды начинает работать в пределах нормы, но затем внезапно замедляется и теряет мощность. Объясняется этот факт тем, что запуск инструмента происходит за счет накопившегося воздуха в шланге, после чего его становится недостаточно из-за малой пропускной способности засоренного фильтра. В таких случаях фильтр вынимается, промывается в сольвенте, после чего хорошо продувается воздухом. В крайнем случае фильтр приходится менять. Его можно приобрести в магазинах, торгующих пневмоинструментом.

Выбор масла для гайковерта

К смазке данного пневматического инструмента следует относиться с особой серьезностью. Если агрегат может проработать без очищенного воздуха какое-то время, то без смазки он выйдет из строя очень быстро. Масло, поступающее на движущиеся части аппарата, снижает трение между ними, а также удаляет продукты износа в виде мелкой пыли. Данная пыль способна заполнять зазоры между лопастями и ротором, чем затормаживается их движение. В результате мощность инструмента значительно снижается. Решается проблема установкой в систему лубрикатора. На фото ниже показан его линейный тип.

Но установка “масленки” поможет продлить срок службы гайковерта только в том случае, если в нее залить специальную смазку, предназначенную только для пневматического инструмента, имеющую нужную вязкость.

Старайтесь приобретать масло для гайковерта, которое рекомендует производитель инструмента. В крайнем случае, следует использовать только масло синтетического типа, которое обладает хорошими противоизносными и антикоррозийными качествами и не имеет в своем составе силикона.

Заливать в лубрикатор трансмиссионное или моторное масло нельзя, поскольку оно имеет вязкость выше, чем требуется, и успешно “склеивает” лопасти пневмопривода, из-за чего агрегат теряет мощность.

Специальную смазку можно приобрести также в компаниях, предлагающих пневмоинструмент.

Правила нанесения смазки

Если по какой-либо причине вы не имеете возможности установить лубрикатор на ваш агрегат, то, из ситуации можно выйти следующим способом.

  1. Непосредственно перед запуском гайковерта необходимо открутить от него шланг и закапать в штуцер инструмента от 3 до 5 капель смазки.
  2. Далее, следует вернуть шланг на прежнее место и ненадолго включить агрегат (тридцати секунд будет достаточно). Благодаря данной операции произойдет равномерное распределение масла по всем подвижным узлам устройства.

Смазку таким способом необходимо проводить и перед длительным хранением инструмента. При использовании агрегата в интенсивном режиме масло следует закапывать в штуцер каждые 3-4 часа.

Хотя данный способ и помогает продлить срок службы гайковерта, он очень неудобен. Приходится прерывать работу и тратить время на очистку инструмента от загрязнений в районе штуцера, на подготовку смазки. Также во время проведения процедуры следует внимательно следить за тем, чтобы в агрегат не попала пыль. Именно по этим причинам рекомендуется устанавливать в систему лубрикатор, который всегда будет своевременно подавать смазку в инструмент.

Советы по эксплуатации пневматического гайковерта

Для продления срока службы пневматического инструмента рекомендуется прислушаться к некоторым советам от профессиональных мастеров.

  1. Не допускайте падения инструмента.
  2. Необходимо следить, чтобы пневмоинструмент находился вне зоны, где на него может наехать автомобиль.
  3. Чтобы увеличить мощность затяжки, не допускайте превышения давления в системе. Это приводит к быстрому износу агрегата.
  4. Не следует удерживать гайковерт длительное время под нагрузкой, поскольку такой режим работы быстро выведет ударный механизм из строя. Если “прикипевшие” гайка или болт не отворачиваются в течение 5 сек, то следует остановить работу агрегата, и заменить его на более мощный. Также рекомендуется использовать для проблемных болтов проникающие жидкости, которые есть в арсенале любого владельца авто: бензин, антифриз, керосин, солярка, тормозная жидкость. Правильнее всего нанести на резьбовое соединение специальную жидкость, например, WD-40.
  5. Не допускайте хранение инструмента вблизи огня, а также в местах с высокой температурой и влажностью.

Если выполнять данные нехитрые рекомендации, то ваш инструмент станет эффективным помощником при выполнении трудоемких операций, прослужит долго и оправдает вложенные в него средства.

tehnika.expert

Пневмоинструмент пистолет-нейлер: уход и смазка

Многие производители предлагают для облегчения различных однотипных работ специальные инструменты. К ним относятся шуруповёрты, гайковёрты, заклёпочники, степлеры, монтажный пистолет-нейлер и др.

Они могут выпускаться в разных вариантах, как механические, электрические и пневматические. Для домашнего использования, когда объёмы небольшие, вполне подходят приборы на механическом принципе действия.

А вот для профессионального применения, особенно это касается строительно-ремонтных работ, не обойтись без электро- и пневмоинструмента. Особенно это касается гвоздезабивного пневмомолотка. При масштабных работах наиболее высокое качество могут обеспечить только они.

Уход и смазка нейлера

Как и любой профессиональный пневмоинструмент, монтажный пистолет изготавливается с учётом высокой функциональной нагрузки. Так как данное оборудование достаточно надёжно, то, в принципе, весь уход заключается в соблюдении общепринятых мер и норм эксплуатации и чистки.

Они достаточно просты и заключаются в удалении загрязнений, периодически накапливающихся на рабочих деталях, и аккуратном обращении. Инструмент нельзя бросать. Нужно следить, чтобы в него не попадала вода. Одним словом, нужно избегать механических деформаций и повреждений.

Всё сказанное выше можно отнести к любым приборам. Что касается пневматического гвоздезабивателя, то здесь необходимо добавить ещё то, что данный тип инструмента нужно смазывать. Делается это согласно инструкции производителя. Чаще всего данная процедура заключается в закапывании нескольких (2-3) капель масла в соединительный фитинг перед началом работы. Эту манипуляцию нужно повторить в середине рабочего дня, если инструмент активно используется.

Если предстоит длительный перерыв в работе, в нейлер рекомендуется капнуть те же 3 капли и сделать несколько выстрелов для равномерного распределения масла. Это предохранит внутреннюю поверхность от коррозии.

Виды масел. Что предпочесть

Как и любой пневмоинструмент, гвоздезабиватель нуждается в соответствующей смазке. Из инструкций производителей следует неоднозначный вывод. Одни рекомендуют применение минерального моторного масла, в то время как другие предлагают специальное, сделанное для пневматики. Отсюда следует, что как первое, так и второе могут вполне подойти или быть заменены одно другим.

Из опыта использования можно сделать вывод, что как моторное, так и специальное масла по своим свойствам идентичны. Инструмент, смазанный любым из них, работает одинаково хорошо, не демонстрируя следов износа или коррозии. Хотя, если есть возможность приобрести смазочный материал для пневмоинструмента, всё

www.svs-5.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
