Трубы SML чугунные канализационные безраструбные

С  появлением  новых  технологий  в  конце  шестидесятых  годов  двадцатого  века,  на  строительном  рынке  появилась  принципиально  новая  система  канализации  SML  ( СМЛ ),  которая  до  сих  пор  считается  наиболее  надёжной  и  качественной

SML  ( СМЛ )  -  это  система  отвода  стоков  внутри  зданий.  Она  изготавливается из  литого чугуна,  в  котором  присутствуют  добавки  мелкодисперсного  графита.  Канализационные  трубы  и  фасонные  части  SML  ( СМЛ )  соединяются  друг  с  другом при  помощи  металлических  хомутов  с  резиновыми  уплотнениями

Канализация  SML  ( СМЛ )  имеет  высокий  уровень  шумозащиты, соответствует  российским  противопожарным  требованиям,  сочетает  высокую  производительность  системы  и  низкие  эксплуатационные  затраты, позволяет  уменьшить  расходы  на  ремонт

Материал  труб  SML  и  фитингов  к  ним  -  литейный  чугун,  который  отлично  подходит  для  систем  канализации.

  Отличительная  особенность  труб  SML  и  фитингов  –  они  безраструбные.   Для  соединения  частей  канализационной  системы  SML  применяют  соединительные  хомуты

Канализация  SML  соответствует  европейским  стандартам  DIN19522 / EN877 и  российскому  ГОСТ 6942-98

 Преимущества  чугунной  безраструбной  канализации  SML:

  • Отличные  противопожарные  свойства
  • При  пожаре  не  выделяет  токсичных  веществ
  • Быстрый  и  качественный  монтаж  системы  канализации  с  помощью  специальных  хомутов
  • Не  нужны  уплотняющие  материалы
  • Трубы  SML  и  фитинги  качественно  загрунтованы  и  покрыты  слоем  эпоксидной  смолы,  что  увеличивает  стойкость  к  коррозии  и  зарастанию   системы
  • Высокие  шумоизоляционные  свойства  канализации  SML
  • Широкий  диапазон  рабочих  температур
  • Низкий  коэффициент  линейного  расширения  канализационной  системы  –   не  нужны  компенсаторы
  • Трубы  SML  имеют  равномерную  толщину  стенок  по  всей  длине,  менее  хрупкие  чем  обычные  трубы  чугунной  канализации
    ,
      легко режутся прочные  на  разрыв


Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. [email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85


ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7
(495) 641 16 85

Труба чугунная sml - характеристики, преимущества, особенности

Безраструбная чугунная канализация используется при водоотведении внутри, как общественных, так и в жилых зданий. При ее монтаже используются чугунные трубы с маркировкой SML. Производятся эти изделия из литейного чугуна путем центробежного литья. Все соединения происходят с помощью так же литых хомутов и фитингов.

На сегодня, канализационные системы собранные из труб СМЛ считаются одними из самых востребованных. В этой статье разберемся, почему так происходит и расскажем об их достоинствах, характеристиках и многом другом.

Отличительные особенности

К основным свойствам, которыми эти изделия превосходят свои аналоги можно отнести следующее:

  1. на разрыв прочность трубы составляет более 200 МПа;
  2. прочность на сжатие превышает в 3 — 4 раза величину прочности на разрыв;
  3. максимально выдерживаемая температура (без каких либо ощутимых изменений) – 400 ° C;
  4. высокая герметичность позволяет применять их как в безнапорных так и в напорных системах;
  5. высокая ударопрочность, устойчивость к перепадам температур, отсутствие коррозии.

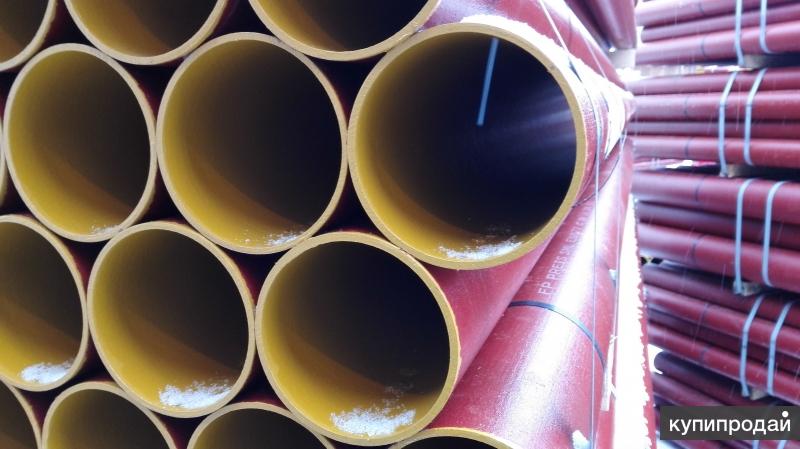

Снаружи трубы SML покрыты специальным лаком, узнаваемого вишнево-коричневого цвета, который защищает поверхность от коррозии. Внешнее покрытие – эпоксидная смола с толщиной слоя 80 — 100 мкм.

Как уже было сказано выше, SML трубы производятся из высокопрочного литейного чугуна. Так же при их производстве используется пластинчатый графит, который и придет им прочность и долговечность.

Видео: Безраструбная чугунная канализация (sml канализация)

Технические характеристики

Длина (мм)Диаметр (мм)Вес (кг)
30005012,5
8018,2
10024,3
12534,3
15040,9
20067,4
25097,3
300126,8

Стандартная длина чугунных sml труб равна 3 метра. Раструбы отсутствуют, крепление происходит с помощью хомутов с резиновыми прокладками.  Соответствует российскому стандарту качества ГОСТ 6942-98.

Длина (мм)Диаметр (мм)Цена (руб/шт)
3000
50 ≈ 2350
80 ≈ 3050
100 ≈ 3490
125 ≈ 5020
150 ≈ 6490
200 ≈ 11900
250 ≈ 16450
300 ≈ 20540

Достоинства

К преимуществам этих труб можно отнести следующее:

  • высокие прочность и износостойкость;
  • пожаробезопасность;
  • устойчивость к перепадам температур;
  • низкий уровень шума;
  • стойкость к коррозии;
  • хороша проходимость водного потока;
  • простой монтаж.

Канализация из таких труб будет соответствовать стандартам по шумоизоляции в жилых домах. Гладкая внутренняя поверхность практически не создает сопротивления водному потоку, что предотвращает отложение грязи внутри трубопровода и появление засоров.

Герметичность стыков и швов, а так же устойчивость к механическим нагрузкам обеспечивают изделиям долговечность. А это в свою очередь увеличивает не только срок службы, но и межремонтный период. Поэтому снижаются эксплуатационные расходы.

Одним из преимуществ безраструбных конструкций является – простота монтажа. Такую систему можно смонтировать быстро и просто, без привлечения специалистов. Конструкция получается герметичной, так как надежные хомуты, используемые при соединении, исключают образование протечки.

Монтаж

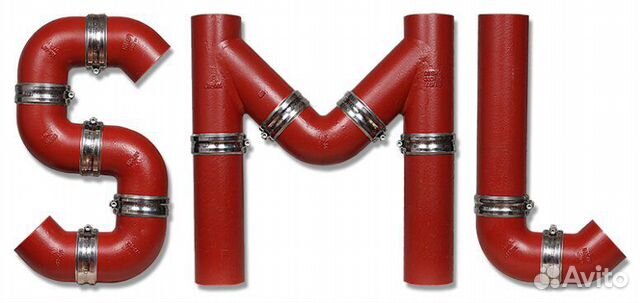

При монтаже безраструбных труб используются соединительные хомуты для безнапорных систем и хомуты специального исполнения которые выдерживают давление до 10 бар для напорных. Монтаж, так же как демонтаж осуществляется просто. При сборке трубопровода не используется специальный инструмент и аппаратура, трубы можно распилить болгаркой, а хомуты закручиваются простым гаечным ключом.

Все изделия имеют российскую сертификацию поэтому, при необходимости, любой элемент можно заменить. Целостность системы при этом не будет нарушена.

В большинстве случаев чугунные трубы sml оказываются более эффективны, по сравнению с традиционными канализационными собратьями. Объясняется это их устойчивостью к различным отрицательным факторам и средам.

Видео: Устойчивость чугунных труб SML к огню

чугунные безраструбные трубы SMART SML и фитинги

45° Тройник S-SML 88° Тройник S-SML
МодельМодель
45° Тройник S-SML DN 80x8045° Тройник S-SML DN 200x20088° Тройник S-SML DN 80х8088° Тройник S-SML DN 150х100
45° Тройник S-SML DN 80x5045° Тройник S-SML DN 200x15088° Тройник S-SML DN 80х5088° Тройник S-SML DN 125х80
45° Тройник S-SML DN 70x7045° Тройник S-SML DN 200x12588° Тройник S-SML DN 70х7088° Тройник S-SML DN 125х70
45° Тройник S-SML DN 70x5045° Тройник S-SML DN 200x10088° Тройник S-SML DN 70х5088° Тройник S-SML DN 125х50
45° Тройник S-SML DN 50x5045° Тройник S-SML DN 150x8088° Тройник S-SML DN 50х5088° Тройник S-SML DN 125х125
45° Тройник S-SML DN 400x30045° Тройник S-SML DN 150x7088° Тройник S-SML DN 200х20088° Тройник S-SML DN 125х100
45° Тройник S-SML DN 300x30045° Тройник S-SML DN 150x5088° Тройник S-SML DN 200х10088° Тройник S-SML DN 125х80
45° Тройник S-SML DN 300x25045° Тройник S-SML DN 150x15088° Тройник S-SML DN 150х8088° Тройник S-SML DN 125х70
45° Тройник S-SML DN 300x20045° Тройник S-SML DN 150x12588° Тройник S-SML DN 150х7088° Тройник S-SML DN 125х50
45° Тройник S-SML DN 300x15045° Тройник S-SML DN 150x10088° Тройник S-SML DN 150х5088° Тройник S-SML DN 125х100
45° Тройник S-SML DN 300x12545° Тройник S-SML DN 125x8088° Тройник S-SML DN 150х15088° Тройник S-SML DN 150х125
45° Тройник S-SML DN 300x10045° Тройник S-SML DN 125x70Стоимость, размер Вашей скидки и наличие уточняйте у менеджеров нашей компании по телефону 779-19-59
45° Тройник S-SML DN 250x25045° Тройник S-SML DN 125x50
45° Тройник S-SML DN 250x20045° Тройник S-SML DN 125x125
45° Тройник S-SML DN 250x15045° Тройник S-SML DN 125x100
45° Тройник S-SML DN 250x12545° Тройник S-SML DN 100x80
45° Тройник S-SML DN 250x10045° Тройник S-SML DN 100x70
45° Тройник S-SML DN 200x8045° Тройник S-SML DN 100x50
45° Тройник S-SML DN 200x7045° Тройник S-SML DN 100x100

Чугунная безраструбная канализация SML

Выберите категорию:
Все Канализационные трубы и фитинги SINIKON » Внутренняя канализация » Шумопоглощающая канализация » Наружная канализация » Внутренние водостоки » Трапы канализационные » Противопожарные муфты для пластиковых трубопроводов Трубы и фитинги для тепло- и водоснабжения » Трубы и фитинги из полипропилена PP-R VALFEX » Трубы и фитинги из полипропилена PP-R-100 PRO AQUA » Трубы и фитинги для тепло- и водоснабжения RAUTITAN, Rehau » Трубы и фитинги для водяного теплого пола RAUTHERM S, Rehau » НОВИНКА! Трубы из сшитого полиэтилена PEX-b/EVOH SINIKON THERMOLINE » Противопожарные муфты для трубопроводов из пластика Канализационное оборудование HL (HUTTERER & LECHNER) Запорно-регулирующая арматура » Краны шаровые латунные »» Краны шаровые латунные для воды и газа Valfex »» Краны шаровые латунные VALTEC BASE »» Краны шаровые латунные Bugatti »» Краны шаровые латунные ITAP » Краны шаровые стальные »» Краны шаровые стальные Broen »» Краны шаровые стальные 11с67п Маршал » Регуляторы давления » Воздухоотводчики » Термостатические клапана для радиаторов » Фильтры сетчатые » Клапаны обратные Контрольно-измерительные приборы » Счетчики воды » Счетчики тепла » Манометры и термоманометры » Термометры Соединительные части » Фитинги латунные » Фитинги чугунные оцинкованные » Фитинги стальные Хомуты и крепеж » Хомуты металлические оцинкованные Mayer » Хомуты металлические оцинкованные стандартные » Хомуты металлические оцинкованные высокой (тяжелой) нагрузки » Метизы для хомутов » Хомуты для труб SML Теплоизоляция и уплотнения » Теплоизоляция ENERGOFLEX »» Трубки ENERGOFLEX SUPER »» Трубки ENERGOFLEX BLACK STAR и BLACK STAR Split »» Рулоны ENERGOFLEX »» Аксессуары ENERGOFLEX » Теплоизоляция K-FLEX »» Трубки K-FLEX ST »» Трубки K-FLEX SOLAR HT »» Рулоны K-FLEX »» Аксессуары K-FLEX » Уплотнительные материалы Трубы и фитинги чугунные безраструбные SML Инсталляции для подвесной сантехники

Название:

Артикул:

Текст:

Производитель:
ВсеСиникон, РоссияAQUERHL, АвстрияРоссияBugatti, ИталияЕМКА, РоссияИтэлма, РоссияICMA, ИталияWIKA, ГерманияROLS ISOMARKETITAP, ИталияGebatoutVALTEC, ИталияRehau, ГерманияValsir, ИталияKRONTIF, РОССИЯAquasfera, КитайVALFEX, РоссияРОСМА, РосияЗавод К-ФлексMAYERPro Aqua, РоссияUnipak, ДанияLoctite, от HenkelNO NAMEКНРОГРАКС, ГК УНИХИМТЕК, РоссияФеникс, Компания Унитэк, РоссияОГНЕЗА, РоссияWatts, ГерманияЗавод теплотехнических приборов, Республика БеларусьOLI, Португалия

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице: 5203550658095

Найти

Безраструбные чугунные трубы Smart SML

Первый российский производитель SML-труб и фасонных частей: марка Smart SML

Сейчас на российском рынке промышленной продукции присутствует дилемма: с одной стороны, уже несколько лет активно проводится политика импортозамещения, а с другой — ни одному государству не стоит отказываться от мировых технико-технологических достижений. Наоборот, любой развитый рынок всегда с огромным интересом такие достижения перенимает и впитывает.

Как объединились импортные достижения и импортозамещение в бренде Smart SML

Говоря о системе чугунной безраструбной канализации Smart SML в целом (и трубах чугунных канализационных и фитингах Smart SML в частности), можно отметить, что соблюдаются одновременно обе вышеназванные тенденции:

  • SML системы, состоящие из литых чугунных труб и соединительных деталей, давно применяются в Европе и других странах, и купить чугунные безраструбные трубы SML на нашем рынке можно у дилеров немецких, австрийских, итальянских производителей.
  • Марка Smart SML принадлежит российскому производителю компонентов безраструбной канализации, и с 2014 года такой производитель на нашем рынке один. Первоначально бренд пришёл к нам из крупной индустриальной области Китая, но с 2017 года заказами на трубы и фитинги Smart SML загружен «Сукремльский чугунолитейный завод» в Калужской области, который также старается использовать отечественные комплектующие в целях импортозамещения.

В том, что SML трубы и фитинги изготавливаются на отечественном предприятии — одном из ведущих в России производителей чугунного литья, есть несомненные плюсы. «Сукремльский чугунолитейный завод» выпускает не только компоненты систем канализации и водоотведения, но также, к примеру, тормозные колодки локомотивов и оборудование для горно-обогатительных комбинатов. Это говорит многое о надёжности продукции и системе контроля качества на предприятии.

О каталоге труб и фитингов Smart SML и свойствах чугунной канализации SML

Системы труб и фитингов Smart SML начали изготавливаться в России всего несколько лет назад. Тем не менее, каталог производителя показывает детальную проработку этого направления, в традициях славной советской школы машиностроения и периода расцвета нашей промышленности. В своём каталоге производитель чугунных труб и чугунных фитингов системы Smart SML:

1. Указывает преимущества и свойства чугуна: высокая механическая прочность, пожаробезопасность, долговечность, низкий уровень шума.

2. Приводит научное объяснение вышеназванных свойств и их полезность:

    • Низкий уровень шума при движении потока воды по трубе системы Smart SML (ламинарного, так как стенки трубы внутри гладкие из-за особенностей центробежного литья и специального покрытия) достигается за счёт высокой плотности чугуна. Чугун эффективно гасит звуковые волны, и уровень шума в таких системах составляет не более 10-25 дБ.
    • Высокая прочность на разрыв достигается за счёт графитовых включений специальной формы.
    • Трубы Smart SML благодаря высокому запасу прочности и тому, что чугун нечувствителен ни к каким агрессивным средам в инженерных коммуникациях, рассчитаны на срок службы 50 лет и более.
    • Так как чугун пожаробезопасен, не плавится, не горит и не создаёт капель горячего вещества, строители при использовании чугунных безраструбных труб Smart SML и их проведении через межэтажные перекрытия могут не тратить средства на дополнительные меры противопожарной защиты.

3. Показывает типоразмерный ряд труб системы Smart SML наружным диаметром DN =  50 – 400 мм со всеми техническими характеристиками (толщинами, допустимыми отклонениями и т.п.). Длина участка SML-трубы составляет не более 3000 мм.

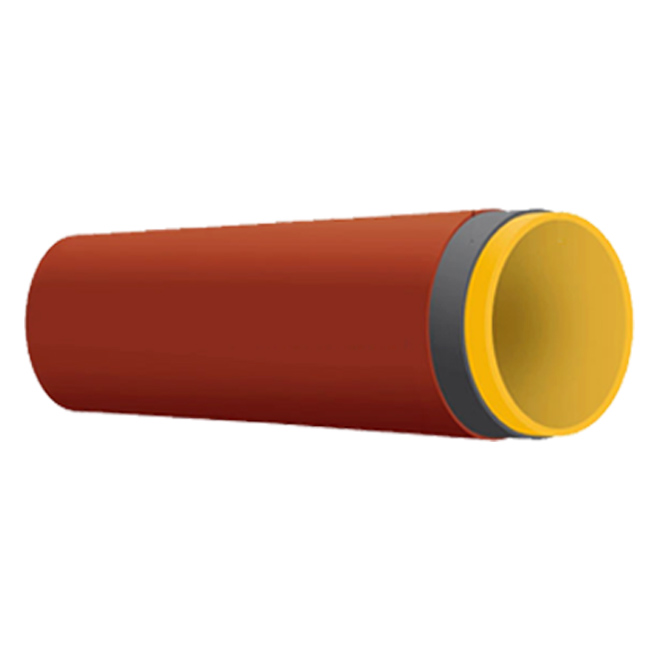

4. Демонстрирует устройство трубы Smart SML:

    • Основа – высокопрочный чугун, литьё на современных центробежных машинах Omega (США).
    • Внешнее красно-коричневое эпоксидное покрытие — толщиной 40 мкм.
    • Внутреннее 2-слойное более толстое эпоксидное покрытие – 120 мкм.

5. Приводит большое многообразие фитингов безраструбной чугунной канализации Smart SML:

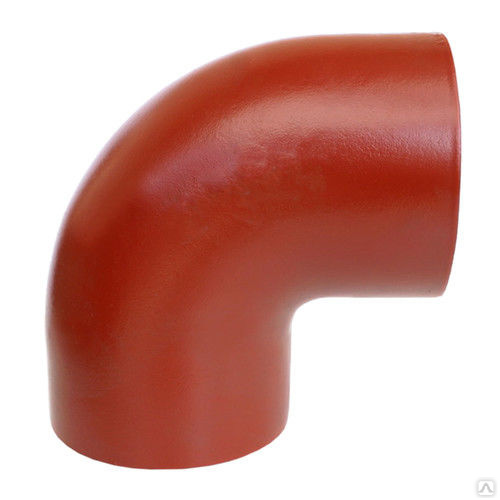

    • отводы с углом 15, 30, 45, 68, 88 градусов;
    • отводы из 2-х колен, с успокоительным участком, с удлинённой стороной;
    • крутоизогнутые отводы;
    • тройники, крестовины (в т.ч. 2-плоскостные), ревизии, заглушки.

Монтаж и области применение труб Smart SML

Монтаж чугунных безраструбных труб осуществляется специальными хомутами с винтами, например, типа Rapid, Kombi Kralle и т. п., а также муфтами Ultralink, Konfix, Multi/Joint и прочими соединительными деталями.

При возведении нового объекта строительства застройщик может закупить чугунные трубы Smart SML для монтажа:

    • систем слива сточных вод из здания;
    • напорных трубопроводов, так как каждое здание оборудовано насосами для систем водоснабжения;
    • ливневой канализации.

Немного об идеологии производства труб и фасонных частей к ним

Каталог промышленной продукции всегда очень украшает, вызывая доверие потребителей, множество реальных фотографий этапов производства, хорошо оснащённых цехов, образцов продукции и заготовок для них. Каталогом «Сукремльского чугунолитейного завода» может пользоваться как справочником по трубам и фитингам SML любой инженер, работа которого связана со строительными коммуникациями.

У такого производителя заказчики не опасаются купить чугунные трубы SML для монтажа систем канализации класса «люкс» в гостиницах, современных офисных центрах и больницах.

Можно провести аналогию, что производитель безраструбных труб и фасонных частей Smart SML относится к проектированию и изготовлению этих компонентов так же, как заводы по производству трубопроводной арматуры для нефте- и газопроводов.

Монтаж и демонтаж чугунной безраструбной SML трубы

Одним из основных преимуществ безраструбных систем внутренней канализации SML является простой и быстрый монтаж и демонтаж. Для соединения труб и фасонных частей (отводов, крестовин, переходников и т. п.), а также их крепления к конструктивным элементам зданий и сооружений используются фирменные хомуты и кронштейны.

1092

Наши рекомендации

Преимущества безраструбной чугунной системы канализации SML

Трубы SML имеют стандартную монтажную длину – 3000 мм, что обеспечивает удобство их транспортировки и монтажа. Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели могут применяться цепные или ременные пилы, дисковые пилы (болгарки), а при отсутствии доступа к источнику электроэнергии – роликовый труборез. Основное условие, которое следует соблюдать при резке, – расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.

Для соединения отдельных труб и фитингов систем SML, расположенных внутри зданий систем канализации, обычно применяют хомуты из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости обеспечения дополнительной защиты от внешних воздействий также могут использоваться хомуты Ductile Iron, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.

Соединение с помощью Max и Rapid осуществляется следующим образом:

1.    Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.

2.    С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.

3.    При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).

При монтаже с помощью хомута Ductile Iron соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на неё устанавливаются и скрепляются двумя винтами две чугунные скобы.

При монтаже напорных канализационных систем, а также при соединении участков, которые подвергаются дополнительным продольным нагрузкам, для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle. Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нуждавшееся в этом соединение без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой им являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.

Крепление горизонтальных и вертикальных чугунных трубопроводов SML

При монтаже горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы. Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.

На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются специальные поддерживающие трубы и скобы.

Соединение безраструбных чугунных труб с другими типами трубопроводов

В зависимости от типа присоединяемого к SML системам трубопровода или устройства могут использоваться различные способы или дополнительные приспособления. Так, подключение внутренних элементов систем канализации (умывальников, раковин, душевых кабин и т. п.) может производиться при помощи специального тройного коллектора.

Для соединения с внутренними трубами из пластика, меди и других материалов может применяться тройник или крестовина с отводом с внутренней резьбой 2”, в которую устанавливается специальный переходник. Альтернативным вариантом подобного соединения может служить универсальный переходник Fix из EPDM.

Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.

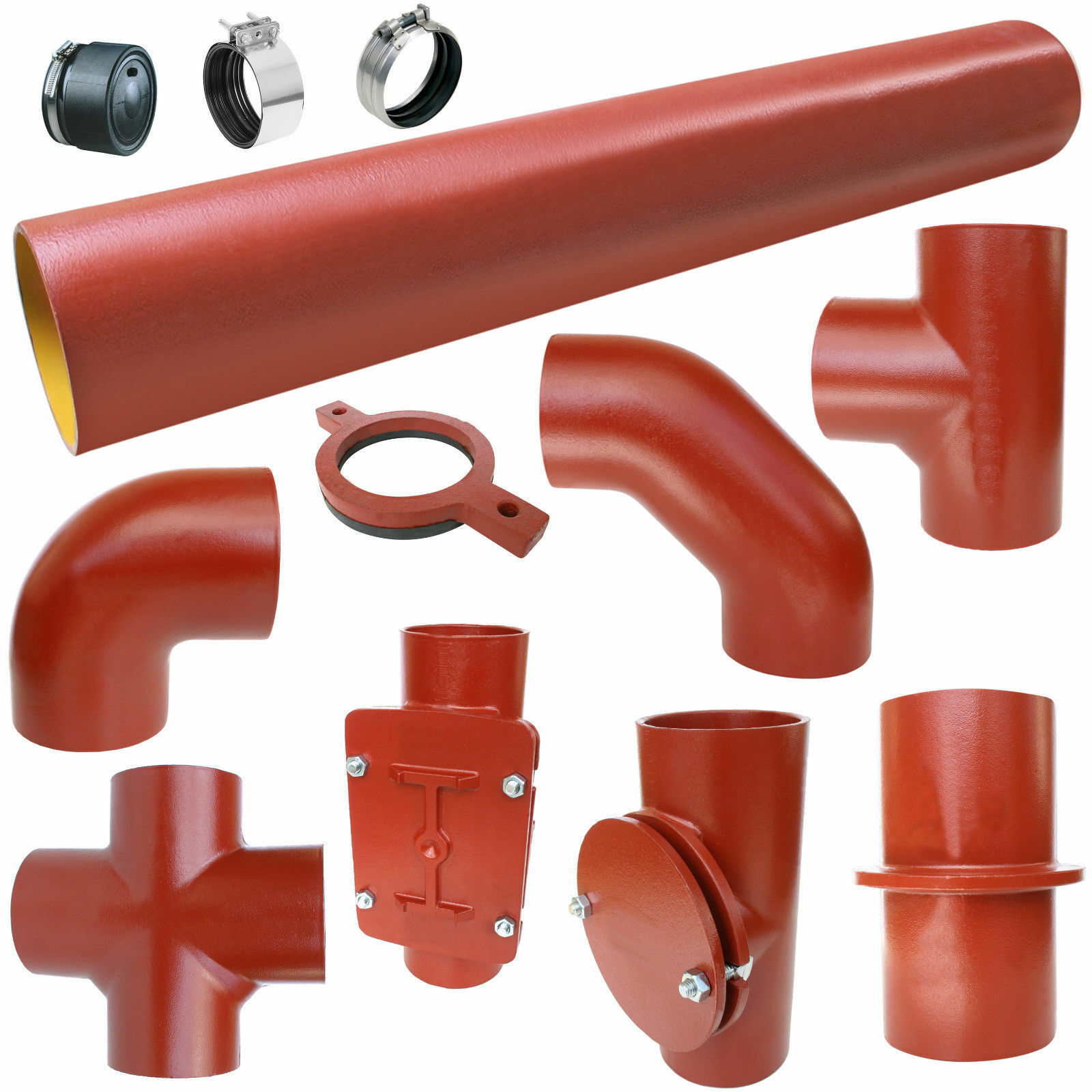

Чугунные безраструбные трубы SML и соединительные фитинги

Чугунные безраструбные трубы SML и соединительные фитинги созданы для установки стока внутри помещения во время стройки высоких зданий, бизнес-центров, а также других объектов, которые нуждаются в защите от шума и имеют высокие требования к пожаробезопасности.

Особенности чугунных безраструбных труб SML и соединительных фитингов

Данные элементы изготавливаются из твердого и прочного материала – чугуна и пластинчатого графита путем центробежного литья по методу Де Лаво. Внутри труба покрыта эпоксидной смолой, а снаружи грунтована лаком акриловым. Толщина высохшего материала покрытия внутри составляет не менее 130 микрон, а внешнее – 40.

Благодаря внешнему покрытию на трубе не образовывается ржавчина. Внутреннее покрытие делает трубу абсолютно гладкой изнутри. А благодаря этому можно достичь отличное прохождение стоков по чугунной безраструбной трубе.

Данная труба соответствует всем необходимым показателям шумоизоляции. У нее самый лучший показатель звукоизолирования.

Чугунная труба – негорючая. Поэтому она соответствует всем нормам пожаробезопасности.

Одно из достоинств чугунных труб, это низкий коэффициент теплового расширения. Благодаря этому облегчается бетонирование при укладке.

Размер трубы отвечает номинальному диаметру (имеется в виду – внутреннему диаметру). Внутренний и внешний диаметры у такой трубы отличаются. Если внутренний будет 100 миллиметров, то внешний – 110.

Еще одна особенность чугунных безраструбных труб SML и соединительных фитингов заключается в том, что их изготавливают без муфт (раструбов). Чтобы соединить между собой элементы системы, используют хомуты соединительные, которые способны выдержать давление в 0,5 бар. Такие хомуты уместны в системах, где не подразумевается наличие высокого давления. Если же нужна установка труб в системе с давлением, используют усиливающие хомуты Крале. Они выдерживают до десяти бар.

Применение

SML трубы используются преимущественно для создания системы канализации, отвечающей всем необходимым европейским стандартам. Также трубы могут быть задействованы в системе отвода дождевых стоков. Отлично подходит для:

  • жилых домов;
  • офисов;
  • торгово-развлекательных центров;
  • школ;
  • больниц;
  • гостиниц;
  • аэропортов;
  • паркингов и так далее.

Чугунные безраструбные трубы SML и соединительные фитинги для создания системы канализации можно купить на нашем сайте.

Трубы чугунные канализационные SML

Безраструбная чугунная канализация SML Saint-Gobain Pam-Global - это система чугунной канализации из литейного чугуна передового европейского качества международной группы компаний, мировой лидера в производстве и продаже строительных материалов концерна Saint-Gobain .

Компания Saint-Gobain , подразделение Pam-Global , выпускает систему чугунной безраструбной канализации на протяжении более 30-ти лет.С тех пор чугунная канализационная труба SML зарекомендовала себя наилучшим образом на мировом строительном рынке и вконец заменила канализационные системы на раструбной основе.

Система Saint-Gobain Pam-Global включает в себя чугунные трубы для канализации и фитинги, которые идут без привычных раструбов, а соединение между собой происходит с помощью хомутов «стык в стык», которые состоят из манжет, выполненных из устойчивой к химическому воздействию EPDM, находящаяся в самом хомуте. Хомуты созданной из сортов высочайшего качества нержавеющей стали, что дозволяет выдерживать повышенное давление и сильные сторонние нагрузки.

Производство чугунных канализационных труб SML и фасонных частей к ним происходит в соответствии с современными технологиями и международными стандартами DIN 19522 и EN 877.
Система чугунных канализационных труб SML отлично подходит для использования во внутренних так и для внешних систем водостока в высотных зданиях, вокзалов, аэропортов, офисных зданий, больниц, супермаркетов, отелей, подземных гаражей и паркингов, складов, объектов с повышенными требованиями к огнезащите или шумозащите.


Абсолютно герметичные стыки и швы, устойчивость к коррозии, высокая способность к сопротивлению механическим и тепловым нагрузкам - преимущества эти обеспечивают надежность и долговечности работы системы чугунной безраструбной канализации SML Saint-Gobain Pam-Global .


Безраструбные чугунные канализационные трубы (PAM-GLOBAL) SML давно зарекомендовали себя одним из наиболее надежных материалов, применяемых внутри зданий для отвода стоков, будь то ливнесток или хозяйственно / бытовая канализация.Ровная и гладкая поверхность внутри чугунной трубы SML благоприятные условия для быстрого прохода стоков, а в комбинации с сифонными воронками, применяемых на кровле, показывает поразительную эффективность как внутренний ливнесток. Во время производства чугунных канализационных труб метод центробежного литья. Раскаленный чугун заливается в длинные вращающиеся трубные формы. Вперед вращения труб расплавленный чугун растекается по внутренней равномерно и при переходе к охлаждению получается чугунная канализационная труба с достаточно гладким внутренним покрытием.Фасонные части изготавливаются с помощью метода литья в песчаные формы. Вследствие особой структуры материала, который используется при производстве чугунных труб SML Pam-Global - серый литейный чугун с графитом пластинчатого типа - обеспечивает достаточно высокую прочность и устойчивость к коррозии чугунных канализационных труб , что дозволяет утверждать, что чугунная безраструбная труба Saint -Gobain PAM-GLOBAL SML прослужит в десятки раз дольше своего гарантийного срока.


Внешнее покрытие чугунных труб SML вишнево-коричневым лаком на эпоксидной основе толщиной примерно 80-100 мкм противодействует образованиям ржавчины. Внутри безраструбные чугунные канализационные трубы SML покрыты спецслоем толщиной в 130 мкм, благодаря чему достигается гладкая внутренняя поверхность, препятствующая образованию отложений, а также высокая проходная способность стоковая чугунной канализационной трубе .Фитинги безраструбной чугунной трубы SML PAM-GLOBAL внутри и снаружи покрываются эпоксидным лаком примерной толщины 40-80 мкм.
Кроме надежности и долговечности, безраструбная канализационная труба SML имеет один из наилучших показателей по звукоизоляции, и соответствует всем актуальным на сегодняшний день нормативным актам, что было подтверждено множеством испытаний, которые проводились в наилучших европейских лабораториях.

Чугунные трубы , труба канализационная SML абсолютно соответствуют стандартам по шумоизоляции в жилых строениях относительно DIN 4109.
Одним из основных преимуществ чугунных труб SML производства концерна Saint-Gobain является их негорючесть. Относительно DIN 4102 изделия производимые из чугуна к А1 классу по пожаробезопасности и являются негорючими. Чугунная безраструбная канализационная труба SML , отличие от канализации из ПП, не требует установки дополнительной огнезащиты. Чугунные трубы SML не плавятся и не горят в огне.
Стандарты качества
Относительно европейского стандарта DIN EN 877 применяемых фасонных частей и труб, которые изготавливаются из ковкого чугуна, и применимых под строительство напорных и безнапорных систем чугунной канализации и водоотведения.Обозначенные диаметры изделий имеют вариации от DN40 до DN600.
Этот стандарт содержит в себе требования к материалам, заданные размеры и допуски, механические свойства, составы, стандарты покрытия для безраструбних чугунных канализационных труб и фитингов, производящегося методом литья или с помощью чугунных заготовок. Стандарт DIN EN 877 также включает требования ко всем производимым элементом, включая также соединения. Системы чугунной канализации и водоотведения из труб SML соответствуют требованиям вышезаданного стандарта, а также таких стандартов, как DIN19522 и ISO6594.
Область применения
Чугун проявил себя как лучший материал, имеющий уникальные свойства при применении систем канализации из чугунных труб SML и водоотведения. PAM-GLOBAL SML это система канализации из литейного чугуна, которая отвечает всем требованиям современного строительства и наилучшим образом подходит для применения в жилых помещениях и оборудовании общественного назначения, многоэтажных зданий, коммерческих центров, международного значения, а также в больницах, гаражах, на складах и т.п. Безраструбные чугунные канализационные трубы SML отлично подходят под установку в зданиях с высокими требованиями к огне и шумозащите: в гостиницы, торговые центры, элитные жилые дома, больницы, на стадионы и т. п.

Проектные работы и монтаж

Труба канализационная чугунная SML имеет разрешение на применение в системе канализации и водоотведения под строительство зданий и любых сооружений какой угодно сложности. SML -канализации должны производиться в соответствии с DIN EN12056 и с украинскими строительными нормами и правилами, с общеобязательным учетом указанных рекомендаций и правил монтажа от фирмы-производителя Saint-Gobain (Франция).Для монтажа канализационной системы SML применяют соединительные хомуты, которые состоят из устойчивой к химическому воздействию резины (EPDM) + высококачественной нержавеющей стали. Хомуты стандартного исполнения применяют в безнапорных канализационных системах, а хомуты специального исполнения могут выдержать давление 3-10 бар. Вследствие чего, соединение деталей чугунной канализационной системы SML между собой происходит с помощью хомутов, монтаж и демонтажа чугунных труб SML очень просто. Вдобавок, любой элемент SML системы может быть изменен, не нарушая общей целостности системы: необходимо всего-навсего снять хомуты освободив необходимые элементы.

Другие типы труб PAM-GLOBAL, безраструбной канализации


Кроме чугунной трубы типа SML существуют и другие виды безраструбных канализационных труб , отличающихся от труб SML своим внутренним и внешним покрытием, имеющим такую ​​же другую сферу применения. Независимо от покрытия все чугунные канализационные трубы и фитинги к ним производятся в соответствии с стандартом EN 877, что дозволяет без сопротивления и сочетать элементы из разных систем.

Чугунные безраструбные трубы TML Pam-Global Saint-Gobain

Трубы канализационные TML применимы под прокладку в грунте. Внешне трубы TML оцинкованы и имеют слой акриловой смолы, что создает доп. защиту от грунтового воздействия. Изнутри трубы чугунные канализационные TML и фасонные к ним покрытие из высококачественного эпоксидного слоя. Чугунные трубы TML применяют для прокладывания под автострадами и рассчитаны на воздействие продольного типа при выполнении условий плотного перекрытия на поверхности грунта.

Внешнее и внутреннее покрытие чугунных труб TML

Фитинги : внутри порядка 200мкм (эпоксидный порошок) верхний слой ~ 100мкм (цинка) и ~ 200мкм (эпоксидный порошок)

Труба чугунная : внутри 110-130мкм (эпоксидного лака) верхний слой 130г / м2 (цинка) и 60-100 мкм эпоксидного покрывного лака)

Трубы чугунные безраструбные BML Pam-Global Saint-Gobain


Трубы чугунные BML применяют под строительство автострад и мостов, когда заданы повышенные требования к внешнему антикоррозийному покрытию. Чугунные канализационные трубы BML снаружи имеют покрытие из слоя цинка, а также покрыты эпоксидной смолой (оттенок DB702). Внутри чугунные трубы BML также имеют покрытие из эпоксидного лака.

Покрытие чугунных труб BML

Фитинги : снаружи и внутри - грунтовое покрытие (70мкм) + покрывное покрытие (80мкм) относительно ZTV-ING

Чугунные канализационные трубы : внутри 120-130мкм (слой из эпоксидной смолы) снаружи 40мкм (цинка) и 80мкм (эпоксидной смолы).

Трубы чугунные безраструбные KML Pam-Global Saint-Gobain


Трубы канализационные KML применяются для отвода всевозможных агрессивных, различных горячих и жирных стоков. Эти чугунные трубы применяются для лабораторий, больниц, прачечных и для отведения стоков с кухни или столовой. Чугунные канализационные трубы KML снаружи имеют покрытие специальной разработки эпоксидным лаком, предоставленное слоем придающего дополнительной коррозийной цинной устойчивости. Внутри канализационные чугунные трубы и фасонные детали к ним системы KML покрыты усовершенствованным слоем из эпоксидной смолы.

Покрытие чугунных труб KML

Фтинги : снаружи и внутри: около 250мкм (эпоксидного порошка)

Чугунные канализационные трубы : внутри 220-300мкм (эпоксидной смолы), снаружи 130г / м2 (цинка) и ~ 60мкм (эпоксидного защитного лака)

Трубы SML чугунные канализационные безраструбные

С появлением новых технологий в конце шестидесятых годов двадцатого века , на строительном рынке появилась принципиально новая система канализации SML (СМЛ) , которая до сих пор считается наиболее надёжной и качественной

SML (СМЛ) - это система отвода внутри стоковой зданий . Она изготавливается из литого чугуна , в котором присутствуют добавки мелкодисперсного графита . Канализационные трубы и фасонные части SML (СМЛ) соединяются друг с другом при помощи металлических хомутов с резиновыми уплотнениями

Канализация SML (СМЛ) имеет высокий уровень шумозащиты , соответствует российским противопожарным требованиям , соответствуют высокой системе и низким эксплуатационным расходам , позволяет уменьшить расходы на ремонт

Материал труб SML и фитингов к ним - литейный чугун , который отлично подходит для систем канализации . Отличная особенность труб SML и фитингов - они безраструбные . Для соединения частей канализационной системы SML применяют соединительные хомуты

Канализация SML соответствует европейским стандартам DIN19522 / EN877 и российскому ГОСТ 6942-98

Преимущества чугунной безраструбной канализации SML :

  • Отличные противопожарные свойства
  • При пожаре не выделяет токсичных веществ
  • Быстрый и качественный монтаж системы канализации с помощью специальных хомутов
  • Не нужны уплотняющие материалы
  • Трубы SML и фитинги качественно загрунтованы и покрыты слоем эпоксидной смолы , увеличивает стойкость к коррозии и зарастанию системы
  • Высокие шумоизоляционные свойства канализации SML
  • Широкий диапазон рабочих температур
  • Низкий коэффициент линейного расширения канализационной системы - не нужны компенсаторы
  • Трубы SML имеют равномерную толщину стенок по всей длине , менее хрупкие, чем обычные трубы чугунной канализации , легко режутся , прочные на разрыв


Возврат в он-лайн каталог >>

Получить консультацию , узнать цены или оформить заявку , , чтобы купить
этот товар Вы можете , прислав запрос по электронной почте на адрес :
proton . лм @ почта . ru или позвонив по телефону в Москве : +7 (495) 641 16 85


ООО "ПРОТОН", Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www.proton-st.ru, тел .: +7
( 495 ) 641 16 85

Труба чугунная sml - характеристики, преимущества, особенности

Безраструбная чугунная канализация используется при водоотведении внутри, как общественных, так и в жилых зданиях.При ее структуреже используются чугунные трубы с маркировкой SML. Производятся эти изделия из литейного чугуна путем центробежного литья. Все используемые используются с помощью так же литых хомутов и фитингов.

На сегодня, канализационные системы собранные из труб СМЛ считаются одними из самых востребованных. В этой статье разберемся, почему так происходит и расскажем об их достоинствах, характеристиках и многом другом.

Отличные особенности

Основные характеристики, эти изделия превосходят свои аналоги, можно отнести следующее:

  1. на разрыв прочности трубы составляет более 200 МПа;
  2. прочность на сжатие прочности в 3 - 4 раза прочности на разрыв;
  3. максимально выдерживаемая температура (без каких либо ощутимых изменений) - 400 ° C;
  4. высокая герметичность позволяет применять их как в безнапорных так и в напорных системах;
  5. высокая ударопрочность, устойчивость к перепадам температур, отсутствие коррозии.

Снаружи трубы SML покрыты специальным лаком, узнаваемого вишнево-коричневого цвета, который защищает поверхность от коррозии. Внешнее покрытие - эпоксидная смола толщиной слоя 80 - 100 мкм.

Как уже было сказано выше, трубы SML производятся из высокопрочного литейного чугуна. Так же при их использовании используется пластинчатый графит, который и придет им прочность и долговечность.

Видео: Безраструбная чугунная канализация (sml канализация)

Технические характеристики

Длина (мм) Диаметр (мм) Вес (кг)
3000 50 12,5
80 18,2
100 24,3
125 34,3
150 40,9
200 67,4
250 97,3
300 126,8

Стандартная длина чугунных sml труб равна 3 метра. Раструбы отсутствуют, крепление происходит с помощью хомутов с резиновыми прокладками. Соответствует российскому стандарту качества ГОСТ 6942-98.

100 903
Длина (мм) Диаметр (мм) Цена (руб / шт)
3000 50 ≈ 2350
80 ≈ 3050
≈ 3490
125 ≈ 5020
150 ≈ 6490
200 ≈ 11900
250 ≈ 16450
≈ 16450
≈ 16450

Достоинства

К преимуществам этих труб можно отнести следующее:

  • высокая прочность и износостойкость;
  • пожаробезопасность;
  • устойчивость к перепадам температур;
  • низкий уровень шума;
  • стойкость к коррозии;
  • хороша проходимость водного потока;
  • простой монтаж.

Канализация из таких труб будет соответствовать стандартам по шумоизоляции в жилых домах. Гладкая внутренняя поверхность практически не препятствует водному потоку.

Герметичность стыков и швов, а так же устойчивость к механическим нагрузкам обеспечивает изделиям долговечность. А это в свою очередь увеличивает не только срок службы, но и межремонтный период. Поэтому снижаются эксплуатационные расходы.

Одним из преимуществ безраструбных конструкций является простота монтажа. Такую систему можно смонтировать быстро и просто, без привлечения специалистов. Конструкция получается герметичной, так как надежные хомуты, используется при соединении, исключают образование протечки.

Монтаж

При использовании безраструбных труб используются соединительные хомуты для безнапорных систем и хомуты специального исполнения, которые выдерживают давление до 10 бар для напорных. Монтаж, так же как демонтаж осуществляется просто.При сборке трубопровода не используется специальный инструмент и аппаратура, трубы можно распилить болгаркой, а хомуты закручиваются общим гаечным ключом.

Все изделия имеют российскую сертификацию поэтому, при необходимости, любой элемент можно заменить. Целостность системы при этом не будет нарушена.

В большинстве случаев чугунные трубы sml оказываются более эффективны, по сравнению с традиционными канализационными собратьями. Объясняется это их отрицательными факторами и средам.

Видео: Устойчивость чугунных труб SML к огню

Безраструбные чугунные трубы Smart SML

Первый российский производитель SML-труб и фасонных частей: марка Smart SML

Сейчас на российском рынке промышленной продукции присутствует дилемма: с одной стороны , уже несколько лет активно проводится политика импортозамещения, а с другой - ни одному государству не стоит отказываться от мировых технико-технологических достижений. Наоборот, любой развитый рынок всегда с огромным интересом такие достижения перенимает и впитывает.

Как объединились импортные достижения и импортозамещение в бренде Smart SML

Говоря о системе чугунной безраструбной канализации Smart SML в целом (и тенденции чугунных канализационных иингинг фитахов Smart SML в частности), можно отметить, что соблюдаются обе формы. :

  • SML системы, состоящие из литых чугунных и соединительных деталей, давно применяемые в Европе и других странах, и купить чугунные безраструбные трубы SML на нашем рынке можно у дилеров немецких, австрийских, итальянских производителей.
  • Марка Smart SML принадлежит российскому производителю компонентов безраструбной канализации, и с 2014 года такой производитель на нашем рынке один. Первоначально бренд пришёл к нам из крупной индустриальной области Китая, но с 2017 года заказами на трубы и фитинги Smart SML загружен «Сукремльский чугунолитейный завод» в Калужской области, также старается использовать отечественные комплектующие в целях импортозамещения.

В том, что SML трубы и фитинги изготавливаются на отечественном предприятии - одном из ведущих в России производителей чугунного литья, есть несомненные плюсы.«Сукремльский чугунолитейный завод» выпускает не только компоненты систем канализации и водоотведения, но также, к примеру, тормозные колодки локомотивов и оборудование для горно-обогатительных комбинатов. Это говорит многое о надёжности и системе контроля качества на предприятии.

Каталог труб и фитингов Smart SML и свойствах чугунной канализации SML

Системы труб и фитингов Smart SML начали изготавливаться в России всего несколько лет назад.Тем не менее, каталог производителя показывает детальную проработку этого направления, в традициях славной советской школы машиностроения и периода расцвета нашей промышленности. В своём каталоге производитель чугунных труб и чугунных фитингов системы Smart SML:

1. Указывает преимущества и свойства чугуна: высокая механическая прочность, пожаробезопасность, долговечность, низкий уровень шума.

2. Приводит научное объяснение вышеназванных свойств и их полезность:

    • Низкий уровень шума при движении потока воды по трубе системы Smart SML (ламинарного, так как стенки гладкие трубы внутри центробежного из-за работы системы покрытия) за счёт высокой плотности чугуна.Чугун эффективно гасит звуковые волны, и уровень шума в таких системах составляет не более 10-25 дБ.
    • Высокая прочность на разрыв сопротивления за счёт графитовых включений специальной формы.
    • Трубы Smart SML благодаря высокому запасу прочности и тому, что чугун нечувствителен ни к каким агрессивным средам в инженерных коммуникациях, рассчитаны на срок службы 50 лет и более.
    • Так как чугун пожаробезопасен, не плавится, не горит и не создает капель горячего вещества, строители при использовании чугунных безраструбных труб Smart SML и их выполнение через межэтажные перекрытия могут не тратить средства на дополнительные меры противопожарной защиты.

3. Показывает типоразмерный ряд труб системы Smart SML наружным диаметром DN = 50 - 400 мм со всеми техническими характеристиками (толщинами, допустимыми отклонениями и т.п.). Длина участка SML-трубы составляет не более 3000 мм.

4. Демонстрирует устройство трубы Smart SML:

    • Основа - высокопрочный чугун, литьё на современных центробежных машинах Omega (США).
    • Внешнее красно-коричневое эпоксидное покрытие толщиной 40 мкм.
    • Внутреннее 2-слойное более толстое эпоксидное покрытие - 120 мкм.

5. Приводит большое разнообразие фитингов безраструбной чугунной канализации Smart SML:

    • отводы с углом 15, 30, 45, 68, 88 градусов;
    • отводы из 2-х колен, с успокоительным участком, с удлинённой стороной;
    • крутоизогнутые отводы;
    • тройники, крестовины (в т.ч. 2-плоскостные), ревизии, заглушки.

Монтаж и область применения труб Smart SML

Монтаж чугунных безраструбных труб осуществляется специальными хомутами с винтами, например, типа Rapid, Kombi Kralle и т.п., а также муфтами Ultralink, Konfix, Multi / Joint и прочими соединительными деталями.

При возведении нового объекта строительства застройщик может закупить чугунные трубы Smart SML для монтажа:

    • систем слива сточных вод из здания;
    • напорных трубопроводов, так как каждое здание оборудовано насосами для систем водоснабжения;
    • ливневой канализации.

Немного об идеологии производства труб и фасонных частей к ним

Каталог промышленной продукции всегда очень украшает, вызывая доверие потребителей, множество реальных этапов производства, хорошо оснащенных цехов, образцов продукции и заготовок для них.Каталог «Сукремльского чугунолитейного завода» может пользоваться как справочником по трубам и фитингам SML любой инженер, работа которого связана со строительными коммуникациями.

У такого производителя заказчики не опасаются купить чугунные трубы SML для монтажа систем канализации класса «люкс» вах, современных офисных центрах и больницах.

Можно провести аналогию, что производитель безраструбных труб и фасонных частей Smart SML относится к проектированию и изготовлению этих компонентов так же, как заводы по производству трубопроводной арматуры для нефте- и газопроводов.

Чугунные трубы и фитинги SML

ЧУГУННЫЕ ТРУБОПРОВОДНЫЕ СИСТЕМЫ SML

Система трубопроводов SML - это канализационные трубы и фитинги к ним из специального современного сплава чугуна с антикоррозионным покрытием, соединенные между собой различными хомутами (муфтами). Установка таких трубопровода в Европе соответствует европейским стандартам DIN 19522 / EN 877 , что обеспечивает надежное и долговечное использование труб SML внутри зданий каждой этажности.Для монтажа безраструбной канализации такие материалы стали использовать недавно и быстро приобрели популярность благодаря своим свойствам, таким как:

  • Высокая прочность и стойкость к износу (прочность на разрыв не менее 200 МПа)
  • Пожаробезопасность (трубы чугунные и фитинги SML наивысший класс огнестойкости)
  • Низкий уровень шума (за счет плотности чугуна уровень шума в работающей системе не выше 16 дБ)
  • Устойчивость к перепадам температур (выдерживает температуру до + 400 ° С)
  • Простота монтажа (монтаж не требует специального оборудования)

Конструкция труб SML

Чугунные трубы SML имеют внутри двухслойное эпоксидное покрытие толщиной около 120 мкм, которое превосходно защищают трубу от химических и механических воздействий. Внутренняя зеркально-гладкая поверхность препятствует образованию засоров, осадков и прочих наслоений.

Снаружи трубы также имеют эпоксидное покрытие толщиной около 80 мкм, которое защищает чугун от внешнего воздействия и препятствует образованию коррозии.

Фитинги чугунные для систем безнапорной канализации SML имеют внутреннее и внешнее эпоксидное покрытие толщиной в 70 мкм, которое полностью удовлетворяет требованиям всех стандартов защиты деталей системы.

Выпускаются трубами до DN 400 мм и отрезками по 3 метра .

Ниже вы найдете разделы с более подробными описаниями различных элементов, используемых в строительстве трубопроводов системы SML.

Чугунные трубы SML

Безраструбные трубы из чугуна с высоким процентным содержанием графита в составе. Обработаны снаружи и внутри эпоксидным покрытием. Применяются для строительства безнапорных самотечных систем канализации (также на дополнительных участках с дополнительным усилением стыков между трубами).Выпускаются диаметрами от 40 до 400 мм и применяются для строительства трубопроводов с давлением до 10 Бар (Dn 50-100), до 5 Бар (Dn 125-150) и до 3 Бар (Dn 200 и выше)

Чугунные фитинги SML

Безраструбные чугунные детали трубопровода (отводы, тройники, крестовины, ревизии и другие элементы), предназначенные для поворота, разветвления, перехода труб с диаметром на диаметр, а так же прочистки и ревизии системы.Изготавливаются те же диаметрами что и сами трубы SML. Благодаря своему составу и эпоксидному покрытию снаружи и внутри имею те же свойства, что и трубы SML.

Хомуты и манжеты SML

Изделия из нержавеющей хромированной стали и резинового уплотнителя (обычно используемая резина EPDM), предназначенные для соединения и крепления безраструбных труб SML. Данные хомуты и манжеты имеют достаточно широкий ассортимент, благодаря чему можно подобрать изделие, подходящее именно для ваших условий эксплуатации трубопровода.Данные соединители очень просты в специальном инструменте.

Наша компания предлагает чугунные безраструбные трубы и фитинги системы SML от различных отечественных и зарубежных производителей, благодаря чему мы можем предложить оптимальные цены и сроки на данной продукции, т.к. комплектующие разных производителей подходят друг к другу.

Купить трубы SML вы можете обратившись в нашу компанию. Вы можете получить у наших специалистов по телефону 8 812 600-33-09 или

Купить трубы чугунные SML с доставкой до объекта строительства вы можете в компании ГидроСпецКом.

Монтаж и демонтаж чугунной безраструбной трубы SML

Одним из основных преимуществ безраструбных систем внутренней канализации SML является простым и быстрым монтажом и демонтаж. Для соединений труб и фасонных частей (отводов, крестовин, переходников и т. П.), А также их крепления к конструктивным элементам зданий и сооружений используются специальные хомуты и кронштейны.

1092

Наши рекомендации

Преимущества безраструбной чугунной системы канализации SML

Трубы SML имеют стандартную монтажную длину - 3000 мм, что обеспечивает удобство их транспортировки и монтажа.Если необходим более короткий участок трубопровода, резка производится непосредственно на месте установки. Для этой цели используются цепные или ременные пилы, дисковые пилы (болгарки), без доступа к источнику электроэнергии - роликовый труборез. Основное условие, которое следует соблюдать при резке, - расположение режущего инструмента строго перпендикулярно оси трубопровода для получения ровного среза.

Для соединения отдельных труб и систем систем SML, установленных зданий канализации, обычно применяют фитинги из нержавеющей стали с прокладкой EPDM типа Max и Rapid. При необходимости установки защиты от внешних воздействий тоже Программу хомуты ВЧ, состоящие из двух чугунных скоб с эпоксидным покрытием. Все они рассчитаны на давление до 0,5 бар.

Соединение с помощью Max и Rapid осуществляется следующим образом:

1. Хомут надевается на конец отрезка трубы или фитинга до упора в выступ на внутренней прокладке.

2. С другой стороны в хомут также до упора вставляется присоединяемый трубопровод или фасонный элемент.

3. При помощи шестигранного ключа или головки 6 мм или 8 мм (зависит от диаметра) производится затяжка единственного болта хомута моментом (10–20 Нм).

Приказ с помощью хомута Шовкое железо соединяемые части сначала поочередно вставляются до упора в прокладку, после чего на ней устанавливаются и скрепляются двумя винтами две чугунные скобы.

Для более надежной фиксации соединяемых элементов применяют когтевые хомуты (грипы) Kralle.Они устанавливаются поверх стандартных соединителей Max и Rapid, что позволяет усилить ранее не нужавшееся в этом соединении без разборки. При установке грипа допустимое давление в трубопроводе может составлять до 10 бар. Альтернативой являются специальные усиленные хомуты из легированной стали с тефлоновым покрытием и прокладкой EPDM. Они способны обеспечить герметичность соединения для канализационных систем с давлением до 16 бар.

Крепление горизонтальных и вертикальных чугунных трубопроводов SML

При использовании горизонтальных участков трубопроводов SML используются крепежные хомуты и специальные боковые скобы.Хомуты, фиксирующиеся на одной или двух шпильках, необходимо размещать на расстоянии не более 3 м друг от друга. Также рекомендуется размещать крепежные элементы в местах изменения направления трубопровода или установки тройника. Через каждые 12 м устанавливается крепежная скоба.

На вертикальных участках трубопровода крепежные элементы размещаются на расстоянии не более 2 м друг от друга и в местах расположения фитингов. Кроме того, для снижения нагрузки на стояк через каждые 22 метра устанавливаются поддерживающие трубы и скобы.

Соединение безраструбных чугунных труб с другими типами трубопроводов

В зависимости от типа присоединяемого к SML системам трубопровода. Так, подключение внутренних элементов систем канализации (умывальников, раковин, душевых кабин и т. П.) Может производиться при помощи специального тройного коллектора.

Используется специальный переходник, соединенный внутренними трубами из пластика, меди и других материалов.Альтернативным подобным соединением может служить универсальный переходник Fix из EPDM.

Соединение с керамическими трубами городской канализации может фиксироваться при помощи цемента или специальных адаптеров, выпускаемых их производителями. Стыковка с чугунными трубами осуществляется при помощи традиционной чеканки стыков.

PAM-GLOBAL®. Чугунная безраструбная канализация SML в Алматы, Казахстан.

Производство

Saint-Gobain PAM входит в состав группы предприятий Saint Gobain (Сан Гобен) и является крупнейшим чугунных труб в мире.На заводах Saint Gobain PAM производятся как трубы из ковкого чугуна для водопроводной и сточной воды, так и ливневая чугунная канализация для отвода воды от зданий и земельных участков, согласно европейским нормам DIN 19522 и EN 877.

Уже более 40 лет Saint Gobain производятся безраструбные трубы и фасонные части, во всем мире стали товарным знаком наивысшего качества для бытовых систем канализации SML. И на то есть причины: никакая система водоотведения не предлагает больше преимуществ в отношении надежности, долговечности, экономичности и экологичности, чем PAM-GLOBAL® от Saint Gobain PAM!

Только канализация Saint Gobain изготавливается по методу центробежного литья Де Лаво. Один из решающих методов метода Де Лаво в том, что после отливки трубы выдерживаются при температуре 950˚С, т.е. происходит медленное и равномерное охлаждение. Эта термическая обработка приводит к образованию графита мелкой розеточной и тем самым, к улучшению механических свойств чугуна: в том числе - к снижению внутренних напряжений, возрастает предел прочности на разрыв. Более того, с подобной термической обработкой связано мягкое число твердости по Бринеллю 210, что позволяет без труда обрабатывать трубы: они легко режутся электрическими и механическими труборезами.

Внутренние поверхности труб PAM-GLOBAL® оптимально защищены от химических и механических воздействий, благодаря использованию нового усовершенствованного и экологически чистого метода нанесения покрытия на основе модифицированной эпоксидной смолы (130 мкм). К тому же идеально гладкая поверхность улучшает аэрогидродинамические показатели и предотвращает образование осадка или наслоений, способствующих сужению диаметра трубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
