СМЖ-172 станок для резки арматурной стали. Паспорт, схемы, описание, характеристики

Производитель станка для резки арматурной стали модели СМЖ-172 предприятие - Строительные машины г. Санкт-Петербург.

На рынке строительного оборудования России присутствует несколько отечественных разработчиков и изготовителей станков для резки арматуры и множество иностранных фирм из Китая, Турции, Болгарии, Италии и т.д.

Наиболее известные российские производители станков для рубки и резки арматурной стали:

  • Астраханский станкостроительный завод - электромеханические отрезные станки СМЖ-172БА, СМЖ-НА40М, СМЖ-175
  • Долина - Кувандыкский завод КПО - электромеханические отрезные станки Н1226Г, Н1226Д, Н1229, НГ1428, НГ1430А, НГ1432, НГ1433
  • ПромСтройМаш г. Барнаул - электромеханические отрезные станки СМЖ-172
  • Строительные машины г. Санкт-Петербург - электромеханические и гидравлические отрезные станки СМЖ-172, СМЖ-172А, СМЖ-133М, СМЖ-160, СМЖ-172Б, СМЖ-172БМ и СМЖ-172БМА
  • Унитех г. Новочебоксарск - электромеханические правильно-отрезные станки АКС-1, АКС-2, И-6122.03, ГД-162.03, СМЖ-357

Станки, выпускаемые Астраханским станкостроительным заводом, АСЗ


СМЖ-172 станок электромеханический для резки арматурной стали. Назначение, область применения

Станок СМЖ 172 предназначен для резки арматурной стали на предприятиях по производству железобетонных изделий, в арматурных цехах заводов сборного железобетона и на строительных площадках под навесом.

Станок для резки арматурной стали СМЖ-172 предназначен он для резки арматурной стали класса А-1 диаметром до 40 мм. Станок, также, может применяться для резки круглой, квадратной и полосовой стали с пределом прочности до 470 МПа. Климатическое исполнение У2 по ГОСТ 15150.

Станок СМЖ 172 содержит:

  • Сварную станину, в отверстия которой запрессованы бронзовые втулки
  • Маховик, насаженный на приводной вал
  • Редуктор, состоящий из двух пар цилиндических зубчатых колес
  • Механизм привода ножа, состоящий из кулисы, эксцентрикового вала и вкладыша. Подвижный нож укреплен в верхней секции кулисы, а неподвижный — в пазу станины

Вращение от электродвигателя передается через клиноременную передачу и редуктор эксцентриковому валу, который приводит в движение кулису и нож, закрепленный на ней.

Для получения перпендикулярного реза с правой стороны рабочего паза размещен регулируемый упор с реечным зацеплением.


Общий вид станка для резки арматуры СМЖ-172


СМЖ-172 Расположение органов управления станком для резки арматуры

Перечень органов управления станком для резки арматуры СМЖ-172БА

  1. Кнопка «стоп» красного цвета
  2. Лампочка сигнальная
  3. Кнопка «пуск» черного цвета
  4. Магнитный пускатель

Кинематическая схема станка для резки арматуры СМЖ-172

  1. Вкладыш
  2. Вал эксцентриковый
  3. Зубчатое колесо редуктора
  4. Маховик
  5. Электродвигатель
  6. Зубчатое колесо редуктора
  7. Нож подвижный
  8. Нож неподвижный
  9. Кулиса

Cхема сборки станка для резки арматуры СМЖ-172А

Перечень деталей станка для резки арматуры СМЖ-172А

  1. СМЖ-172А.01.010 - Станина
  2. СМЖ-172А.05.000 - Кулиса в сборе
  3. СМЖ-172А.01.030 - Крышка
  4. СМЖ-172А.03.000 - Вкладыш в сборе
  5. СМЖ-172А.07.000 - Кожух
  6. СМЖ-172А.09.000 - Болт откидной
  7. СМЖ-172А.06.000 - Плита мотора (подмоторная плита)
  8. СМЖ-172А.08.000 - Кожух
  9. СМЖ-172А.00.024 - Нож
  10. СМЖ-172А.00.003 - Палец
  11. СМЖ-172А.00.031 - Вал эксцентриковый
  12. СМЖ-172А.00.032 - Шестерня ( m=10, z=33)
  13. СМЖ-172А.00.006 - Корпус масленки
  14. СМЖ-172А.00.009 - Гайка
  15. Шайба 45.01.05. ГОСТ 11872-73
  16. СМЖ -172А .00.027 - Шайба
  17. СМЖ-172А.00.018 - Маховик
  18. СМЖ-172А.00.021 - Шестерня ( m=10, z=9)
  19. СМЖ-172А.00.017 - Крышка (4шт.)
  20. Подшипник 7511А ГОСТ 27365-87 (4шт.)
  21. СМЖ-172А.00.028 - Вал
  22. СМЖ-172А.00.016 - Вал приводной
  23. СМЖ-172А.00.019 - Шестерня (косозубая m=4, z= I3)
  24. СМЖ-172А.00.029 - Шестерня перебора (косозубая m=4, z= l 14)
  25. СМЖ-172А.01.001 - Втулка (капролон - 2шт.)
  26. СМЖ-172А.02.000 - Упор (Рольганг)
  27. СМЖ-172А.00.034 - Стойка

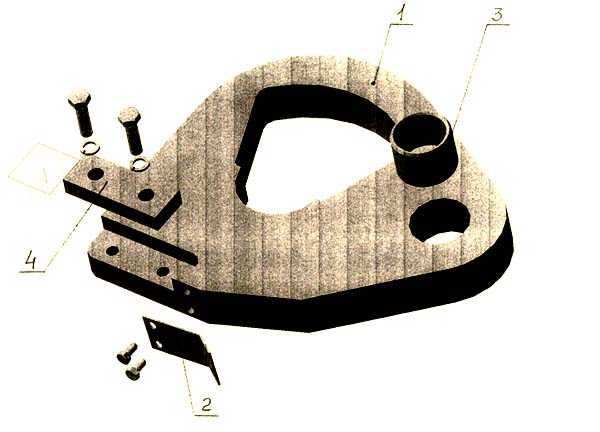

Станок для резки арматуры СМЖ-172А. Кулиса в сборе (станки выпуска до 31 декабря 2013г)

СМЖ-172А.05.000 - Кулиса в сборе

  1. СМЖ-172А.05.001 - Кулиса
  2. СМЖ-172А.05.002 - Щиток
  3. СМЖ-172А.05.003 - Втулка кулисы
  4. СМЖ-172А.05.004 - Нож

Станок для резки арматуры СМЖ-172А. Вкладыш в сборе (станки выпуска до 31 декабря 2013г)

СМЖ-172А.03.000 - Вкладыш в сборе

  1. СМЖ-172А.03.001 - Вкладыш
  2. СМЖ-172А.03.002 - Вкладыш
  3. СМЖ-172А.03.003 - полумуфта
  4. СМЖ-172А.03.004 - накладка

Схема процесса резки прутков арматуры на станке СМЖ-172

Устройство и работа станка для резки арматуры СМЖ-172

Станина предназначена для монтажа станка и его составных частей и включает в себя:

  • Основание из листового проката с приваренной к нему рамой, изготовленной из швеллеров, с отверстиями для крепления станка на фундаментных болтах
  • Приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой

В верхней части станины имеются:

  • Рабочий зев станины, на одной стороне которого укреплен съемный неподвижный нож
  • Ролик для подачи разрезаемого материала
  • Регулируемый упор. Упор предназначен для получения реза, плоскость которого перпендикулярна продольной оси разрезаемых прутков различных диаметров

Упор состоит из двух рифленых планок 3 и 5, одна из которых неподвижно крепиться к станине, а вторая может перемещаться относительно первой и прижиматься к ней болтом 4

Отверстия крепления подмоторной плиты электродвигателя и кронштейна пульта управления.

Отверстия для подъема и транспортировки станка.

Между вертикальным листом станины и укрепленной на 3-х штифтах и 5-ти болтах крышкой, расположена кулиса в сборе, в полости которой размещается ползун. Ползун приводится в движение эксцентриковым валом. Между шейкой эксцентрикового вала и ползуном размещены ролики игольчатые. На обрезе кулисы укреплен подвижный нож 2, взаимозаменяемый с неподвижным ножом станины.

Конструкция ножей позволяет использовать в качестве рабочих четыре кромки.

Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.

Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу с маховиком, две пары зубчатых колес, закрытых защитным кожухом, и эксцентриковый вал.

Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.

Включение и выключение электродвигателя производиться посредством кнопочных выключателей магнитного пускателя, установленного на верхнем торце станины.

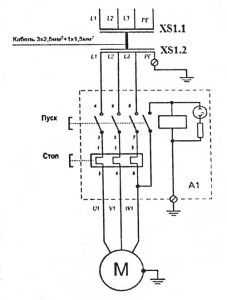

Схема электрическая станка для резки арматуры СМЖ-172


Ножи для станка резки арматуры СМЖ-172

Размеры ножей для станка резки арматуры СМЖ-172

  • Длина х ширина х высота, мм (L x B x S) ... 110 х 40 х 18
  • Диаметр отверстий, мм (D) ... 11
  • Количество отверстий ... 2
  • Расстояние отверстия от кромки ножа, мм (a) ... 25
  • Расстояние между отверстиями, мм (a1) ... 60
  • Количество ножей в комплекте ... 2

Размеры ножей для станка резки арматуры СМЖ-172А, СМЖ-172БМА

  • Длина х ширина х высота, мм (L x B x S) ... 110 х 40 х 18
  • Диаметр отверстий, мм (D) ... М12
  • Количество отверстий ... 2
  • Расстояние отверстия от кромки ножа, мм (a) ... 25
  • Расстояние между отверстиями, мм (a1
    ) ... 60
  • Количество ножей в комплекте ... 2

Технические требования к ножам для резки сортового проката

Ножи для пресс ножниц изготавливаются по ГОСТ 25454-82 Ножи к ножницам для резки сортового проката. Технические требования

Категории ГОСТ 25454-82 по ОКС:

  • Ножи не должны иметь трещин, заусенцев, раковин, острых углов и кромок (кроме режущих). Поверхности, образующие режущую кромку не должны иметь задиров, прижогов. Режущая кромка не должна быть затуплена, выкрошена, не должна иметь забоин.
  • Ножи должны изготавливаться из стали марок:
    • Х12Ф1, ХБФ, 5ХНВС, 6ХС, 6ХВ2С, Х12М, 9ХС, 8ХФ для холодной резки стали
    • Р6М5 по ГОСТ 19256-73, 4Х5В2ФС по ГОСТ 5990-73 для горячей резки стали
  • Твердость ножей, HRC = 52...59 для холодной резки металла
  • Твердость ножей, HRC = 40...50 для резки металла в горячем состоянии
  • Допускается по согласованию с потребителем изготовлять ножи из других марок стали, не снижающих качества ножей
  • Параметры шероховатости Ra поверхностей ножей не должны превышать следующих значений, мкм
    • Поверхности, образующие режущую кромку (передняя, задняя) и опорные поверхности ... 1,25
    • Поверхности крепления и фасок ... 20
    • Остальные поверхности ... 10

Технические характеристики станка для резки арматуры СМЖ-172

Наименование параметраСМЖ-172БАСМЖ-172НА40М
Основные параметры станка
Рабочее усилие на ножах (номинальное усилие реза), кН (кгс), не более3500 (350)3500 (350)
Наибольший диаметр отрезаемого круга в режиме непрерывного хода. Класс А-I, мм2424
Наибольший диаметр отрезаемого круга в режиме непрерывного хода. Класс А-II, мм2121
Наибольший диаметр отрезаемого круга в режиме непрерывного хода. Класс А-III, мм1919
Наибольший диаметр отрезаемого круга в режиме одиночного хода. Класс А-I, мм4040
Наибольший диаметр отрезаемого круга в режиме одиночного хода. Класс А-II, мм3636
Наибольший диаметр отрезаемого круга в режиме одиночного хода. Класс А-III, мм3232
Наибольшие размеры отрезаемого квадрата, мм20 х 2020 х 20
Наибольшие размеры отрезаемой полосы (толщина х ширина), мм12 х 3812 х 38
Частота непрерывных ходов кулисы, 1/мин3333
Частота одиночных ходов кулисы, 1/мин99
Электродвигатель, кВт3,03,0
Габарит и масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм1150 х 430 х 8501100 х 530 х 805
Масса пресс-ножниц, кг530550

Примечание:

Допускается разрезка нескольких прутков арматуры одновременно, при условии, что пучок не превышает по диаметру показателей, указанных в таблице 1.
