Снегоуборочная машина для дачи своими руками из электродвигателя: Снегоуборочная машина своими руками: достойная альтернатива

alexxlab | 16.07.2023 | 0 | Разное

Содержание

снегоуборщик для дачи и дома

Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

Основные виды снегоуборочной техники
Особенности шнековой машины
Принцип работы устройства
Функционирование двухступенчатой машинки
Создания устройства
Конструирование электрического сборщика
Снегоочиститель с бензиновым двигателем
Навеска на моторный блок

Основные виды снегоуборочной техники

Снегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе.

Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

По методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

Шнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

Принцип сборки шнека заключён в следующих действиях:

Вал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой.

В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

В некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.
Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.

Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

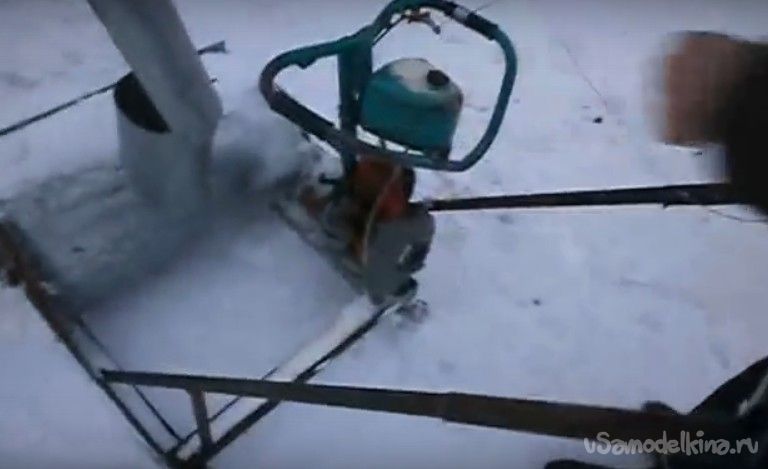

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава.

Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.

Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

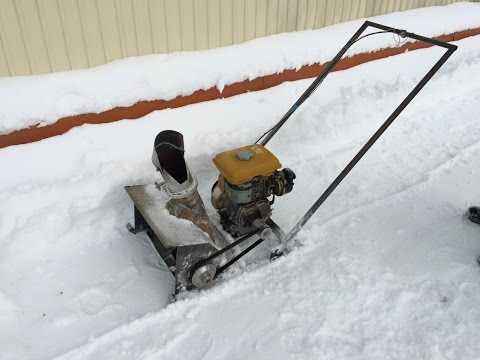

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

Навеска на моторный блок

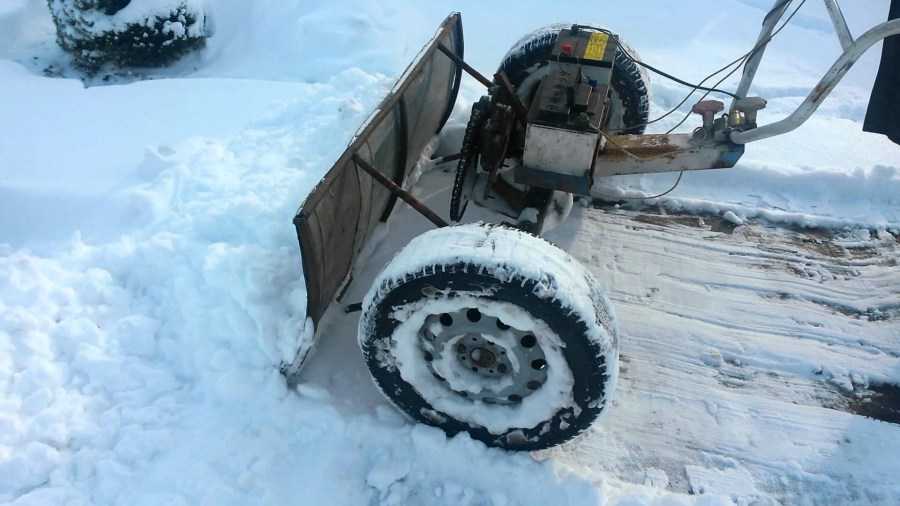

Самым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Электрический снегоуборщик своими руками

Содержимое

1 Нюансы конструирования самодельного электрического снегоуборщика
2 Изготовление шнека для электрического снегоуборщика
3 Сборка шнекового снегоуборщика с электрическим двигателем
4 Электрический снегоуборщик из триммера

Собрать в домашних условиях самодельный электрический снегоуборщик не так уж и сложно. Надо уметь пользоваться сварочным аппаратом и иметь доступ к токарному станку. В крайнем случае, выточить детали можно под заказ, посетив мастерскую по металлообработке. Электродвигатель для снегоуборщика подойдет любой асинхронный, рассчитанный на 220 вольт мощностью примерно 2 кВт.

Нюансы конструирования самодельного электрического снегоуборщика

Во время сборки электрического снегоуборщика своими руками, обязательно возникнет много вопросов, касаемо технической стороны машины. Любой умелец старается выяснить, какими запчастями лучше комплектовать свое изобретение. Больше всего вопросов возникает по электрической части снегоуборочной техники:

Снегоуборщик необязательно комплектовать отдельным электродвигателем, корпус которого имеет фланцевое крепление или монтажные лапы. Самодельную технику можно оснастить любым мотором, идущим вместе с мощным электроинструментом. Подойдет болгарка, триммер, электродрель или перфоратор.
Если нужно сделать снегоуборщик на дачу, где предполагается изредка очищать маленькую площадь от свежевыпавшего снега, то мощности мотора хватит от 1,6 до 2 кВт. Такая машина будет отбрасывать снежную массу на расстояние до 4 м.
При использовании мотора с высокими оборотами, надо придумать понижающий редуктор. Его можно сделать из набора шкивов или звездочек разного диаметра. Например, мотор болгарки мощностью 1,6 кВт развивает до 6 тыс. об/мин. Их нужно понизить до 3, а лучше 2 тыс. об/мин. Для самодельного снегоуборщика оптимально подойдет электродвигатель мощностью 2,2 кВт, у которого частота вращения вала имеет показатель 2–2,5 тыс. об/мин. Часто расчет мощности мотора определяют по формуле: 1 кВт на 150 мм рабочего механизма, например, шнека.
По сравнению с бензиновым мотором, электродвигатель представляет большую опасность для оператора. Это связано с поражением током. В мотор не должен попадать снег, поэтому его надо поднять на раме снегоуборщика повыше от земли. Дополнительно надо постараться сделать герметичный кожух.
Подключаться электрическая снегоуборочная машина будет к розетке через длинную переноску. Кабель желательно найти бронированный с надежной изоляцией, выдерживающей пониженную температуру до –60^оС.

Соблюдение правил безопасности нужно самому оператору, поэтому к электрической части снегоуборщика нужно отнестись серьезно. Когда все эти нюансы будут тщательно продуманы, можно приступать к созданию самой машины.

Изготовление шнека для электрического снегоуборщика

Практически каждый снегоочиститель оборудован шнековым механизмом. Неважно, электрическая это модель или бензиновая. Шнек представляет собой вращающийся барабан с закрученными по спирали ножами. Причем они комплектуются из двух частей. Витки спирали направлены к центру, где стоят стальные лопатки. Во время вращения шнека лопасти сгребают снег от боков корпуса снегоуборщика и направляют его к центру. Лопатки подхватывают рыхлую массу и выталкивают через сопло, на котором стоит рукав с направляющим козырьком.

Чтобы сделать шнек снегоуборщика, нужно найти вал. Для этого подойдет труба толщиной 20 мм. От ее длины зависит ширина захвата снегоочистителя, но усердствовать ненужно. Обычно хватает 500–800 мм. По центру трубы приваривают две прямоугольные пластины из толстой стали, расположенные друг против друга. Это будут лопатки.

Ножи шнека вырезают из листового металла или боковых полок автомобильных покрышек. Еще подойдет транспортерная лента. Для барабана шириной 500 мм понадобится 4 диска диаметром 280 мм. По центру каждой заготовки сверлят отверстие. Его диаметр должен соответствовать толщине вала. Получившиеся кольца распиливают сбоку, после чего края растягивают в противоположные стороны.

Готовые витки спирали фиксируют к валу по направлению к лопаткам, как это показывают чертежи. Один край ножа закрепляют на самой лопатке, а другой – фиксируют к стойке, которую тоже приваривают к валу.

Внимание! Важно выдержать одинаковое расстояние между витками спирали, иначе снегоуборщик будет вилять по сторонам.

На концы вала приваривают цапфы, а на них насаживают подшипники № 305. Они должны быть закрытого типа, иначе от попадания снега с песком произойдет заклинивание.

Ковш на снегоуборщик своими руками выгибают из листовой стали толщиной 2 мм. Его ширина равна длине шнека, плюс оставляют свободное место для привода. Внутренний полукруг корпуса делают на 20 мм больше диаметра спиральных ножей. В нашем примере размер полукруга ковша составляет 300 мм. Боковые стенки вырезают из стали или толстой фанеры. По центру крепят ступицы, и устанавливают шнек с подшипниками. На одну из цапф перед этим нужно насадить шкив ременного или звездочку цепного привода.

Во время работы все шнековые снегоуборщики выбрасывают снег далеко в сторону. Для этого вверху на ковше напротив лопаток вырезают отверстие – сопло. Здесь фиксируют рукав из куска трубы и поворотный козырек.

Сборка шнекового снегоуборщика с электрическим двигателем

Итак, сама шнековая рабочая часть снегоуборщика готова, теперь нужно оснастить ее электродвигателем. Сначала потребуется сварить раму снегоуборочной машины. Для этого понадобятся металлические уголки. В процессе работы можно воспользоваться чертежом. Размера рамы 480х700 мм под шнековую насадку шириной 500 мм будет достаточно. Важно предусмотреть две перемычки для крепления электродвигателя.

Снизу к раме фиксируют полозья лыж. Их можно вырезать их дерева или загнуть края металлических уголков. Рукоятку управления лучше сделать регулируемую. На перемычку болтами крепят электродвигатель и шнековую насадку. Теперь осталось на снегоуборщике сделать привод. Он может быть цепной со звездочками или ременной со шкивами.

Кабель к электродвигателю лучше подсоединить короткий. На свободном конце предусматривают разъем для подключения к переноске. Перед запуском мотора шнек нужно прокрутить руками. Он должен свободно вращаться, не зацепляя ножами корпус ковша. Если все в порядке, можно попробовать снегоуборщик в работе.

Электрический снегоуборщик из триммера

Неплохой снегоуборщик своими руками получится собрать из триммера. Однако не каждая электрокоса подойдет для самоделки. Модели с изогнутой штангой передают крутящий момент от двигателя к ножу через гибкий трос. Такие триммеры обычно комплектуются электромоторами слабой мощности. Для снегоуборщика они не подойдут. Хорошая машина получится из электрокосы с ровной штангой, где крутящий момент передается через редуктор жестким валом.

Подготовив сварочный аппарат, металлические заготовки и сам триммер, приступают к созданию снегоуборщика:

Сначала нужно собрать сам корпус. Его делают круглой формы. Можно выгнуть стальной лист, но лучше найти металлическую бочку. Ее нужно отрезать болгаркой, отступив от дна 150 мм. Внутри этого корпуса будет вращаться крыльчатка. Для установки механизма в центре дна бочки сверлят отверстие по толщине вала редуктора. Сбоку прорезают квадратное окно, через которое будет происходить выброс снега. Сам редуктор триммера тоже будет закреплен к дну бочки, поэтому для него дополнительно сверлят отверстия.
Бочку проворачивают так, чтобы окошко для выброса снега оказалось вверху. Спереди открытую часть корпуса на 1/3 заваривают стальным листом.
Ротором снегоуборщика является крыльчатка из пяти лопастей, но обычно их хватает четыре или три штуки. Для изготовления конструкции нужен диск. На него наваривают стальные пластины размером 250х100 мм, вырезанные в форме лопастей.
Теперь к нижней части корпуса спереди нужно приварить лопатку. Она будет подрезать пласт снега во время продвижения снегоуборщика вперед. Для лопатки подойдет кусок стального листа размерами 400х300 мм. По бокам можно загнуть направляющие бортики высотой 20 мм.
К вырезанному на боковой части корпуса окошку приваривают квадратный патрубок высотой около 100 мм. На него надевают козырек, который будет направлять выбрасываемый снег в сторону.

После того, как редуктор триммера будет закреплен болтами к дну бочки, ротор подключают к электрокосе вместо ножа. Всю конструкцию устанавливают на раму. Для передвижения предусматривают колесную пару или лыжи. Готовый снегоуборщик сначала проверяют проворачиванием крыльчатки вручную. Если лопасти нигде не цепляются, можно пробовать конструкцию в работе.

На видео показан пример переделки триммера в снегоуборщик:

Собранный по любой схеме электрический снегоуборщик справится с рыхлым свежевыпавшим снегом. Техника будет работать тихо, не тревожа соседей. Электрический снегоуборщик обойдется без заправки топливом и маслом. Однако есть у этой конструкции весомый недостаток. Малая мощность электродвигателя не позволяет создать самоходную машину. Снегоуборщик постоянно придется толкать руками и по снегу это лучше делать, если раму поставить на деревянные лыжи.

Канадец построил самодельный снегоуборочный электровелосипед, чтобы расчищать велосипедные дорожки

Говорят, что необходимость — мать изобретений. И у одного канадца была серьезная потребность во вьетнамской еде на вынос. Но поскольку велосипедные дорожки не были расчищены, он превратил свой электронный велосипед в самодельный снегоочиститель, используя оставшиеся детали, чтобы починить его.

Его вечерняя поездка за вьетнамской едой стала вирусной и попала в новости, но это далеко не первый раз, когда он выезжает на улицу на своем снегоуборщике на электрическом велосипеде.

Фил Марциняк из Саанич, Британская Колумбия, построил бесстрашное устройство после работы над несколькими проектами прототипов.

Он использует грузовой электровелосипед для работы мастером по ремонту бытовой техники, поэтому у него уже был под рукой большой электровелосипед, который он использует для перевозки инструментов. Он также работает с электрическими велосипедами, поэтому знает все тонкости устройств.

Имея опыт работы в ремонте и ремонте, он смог легко соорудить снегоуборочную машину для своего грузового электровелосипеда.

Текущая конструкция, которую он демонстрирует, использует разделенный плуг, сделанный из двух секций старой полиэтиленовой бочки для дождевой воды объемом 200 литров (что-то вроде пластиковой бочки на 55 галлонов, для американцев в комнате). Рама, чтобы удерживать его на велосипеде, была построена из кучи древесных отходов.

В проекте уже несколько итераций. В прошлом году он экспериментировал с более ранними прототипами, такими как одиночный угловой плуг, но обнаружил, что он толкает его вбок и затрудняет управление. Он признает, что раздельный плуг не идеален для расчистки велосипедных дорожек, так как было бы лучше сбрасывать весь снег в одну сторону, но он значительно упрощает управление велосипедом и, следовательно, делает его более эффективным.

На самом деле, он может развивать скорость до 20 км/ч (12 миль в час), разбрасывая снег в обоих направлениях.

Марчиняк сообщает, что его электровелосипедный снегоочиститель лучше всего работает при глубине снега около 10 см (4 дюйма), но он может работать и при глубине снега до 15 см (6 дюймов). Он попробовал это в 30 см (12 дюймов), но обнаружил, что это слишком много.

При проезде по уже расчищенным участкам снегоочиститель электровелосипеда можно поднять над поверхностью дороги с помощью ремня, который также облегчает движение на велосипеде.

До сих пор Марчиняк придерживался велосипедных дорожек и избегал движения по улицам и вблизи транспортных средств. «Я не хочу находиться рядом с машинами в снегу», — объяснил он.

Для тех, кто хочет собрать свой собственный снегоуборочный электровелосипед, Марчиняк вчера поделился видео на YouTube, показывающим, как он построил свою установку.

В дополнение к ковшу, образующему лезвия плуга, он использовал деревянную раму 2×4, чтобы придать ей опору и соединить плуг с велосипедом.

Использование более тяжелого грузового велосипеда, вероятно, помогает сохранить устойчивость велосипеда при движении по сильному снегу, поэтому ваш пробег может варьироваться, если вы попытаетесь сделать это с легким складным велосипедом.

Если вы хотите попробовать своими руками собрать снегоочиститель на электрическом велосипеде, обязательно сделайте много фото и видео, чтобы мы все знали, как это было! Мы также рекомендуем вам ознакомиться с нашими советами по езде на электровелосипеде зимой, чтобы оставаться в безопасности!

Хотя города, вероятно, не будут использовать эти самодельные конструкции в своем автопарке в ближайшее время, они, безусловно, станут хорошим дополнением к велосипедным дорожкам, которыми часто пренебрегают после снегопадов!

FTC: Мы используем автоматические партнерские ссылки, приносящие доход. Больше.

Будьте в курсе последних новостей, подписавшись на Electrek в Google Новостях. Вы читаете Electrek — экспертов, которые день за днем сообщают новости о Tesla, электромобилях и экологически чистой энергии. Обязательно заходите на нашу домашнюю страницу, чтобы быть в курсе всех последних новостей, и подписывайтесь на Electrek в Twitter, Facebook и LinkedIn, чтобы оставаться в курсе событий. Не знаете, с чего начать? Посетите наш канал YouTube, чтобы быть в курсе последних обзоров.

пошаговая инструкция. Принцип работы шнекового снегоуборщика

Шнековый электрический снегоуборщик своими руками. Снегоуборочная машина своими руками: пошаговая инструкция. Принцип работы шнекового снегоуборщика

Такая садовая техника, предназначенная для очистки снежных потоков, в настоящее время представлена на рынке в огромном ассортименте. Есть снегоуборщики, предназначенные для работы со слежавшимся или утрамбованным снегом, а есть варианты, более подходящие для уборки свежевыпавшего покрова. Их можно использовать для обычных бытовых нужд, таких как уборка крыши, дорожек и так далее. Но сегодня снегоуборщики, представленные в магазинах, отличаются высокой ценой, поэтому их лучше сделать своими руками из материалов, которые есть в гараже у любого дачника.

Схема снегоуборщика своими руками

Самый простой способ получить красивый газон перед домом
Вы, конечно, видели идеальный газон в кинотеатре, на аллее, а может быть, и на соседском газоне. Те, кто хоть раз пробовал вырастить на своем участке зеленую зону, без сомнения скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают об инновационном средстве – жидкий газон AquaGrazz .

Рассмотрим основные виды снегоуборщиков:

Снегоуборщик электрический

В основном используется для работы на небольших участках, например, возле крыльца дома. Такой электрический вариант нельзя использовать для расчистки больших объемов снега. Их лучше использовать для загородных участков, причем использование должно быть ограничено. Садовая техника удобна в использовании, проста в эксплуатации и удобна в хранении, а цена доступна. Кроме того, такая садовая техника имеет источник питания, который не очень эффективно работает при наличии гололеда или больших сугробов.

Бензиновые снегоуборщики

Бензиновые снегоуборщики во многих случаях представляют собой нечто вроде самоходных транспортных средств, то есть они могут передвигаться самостоятельно без посторонней помощи. У них хорошая проходимость и огромный запас хода по снежным заносам. Благодаря широкому ковшу срок уборки значительно сокращается. Их можно использовать для работы со снежным покровом любой толщины. Такой садовый инвентарь не требует особых физических усилий при использовании. Бензиновые самоходные снегоуборщики могут работать на обширных территориях и с огромными объемами снега. В технике есть различные варианты, чтобы оператору было удобнее. Отмеченные достоинства компенсируются более высокой ценой и огромными габаритами.

Несамоходная снегоуборочная машина

Несамоходная снегоуборочная машина лучше всего подходит для уборки небольших участков, покрытых тонким слоем снега. Он также используется для ежедневной уборки тротуаров, мощеных дорожек или конструкций плоских крыш. Они не двигаются сами по себе. Нужно немного подтолкнуть технику, тогда она продвигается вперед самостоятельно за счет захваченного снега.

Снегоуборщик самодельный

Такая садовая техника для уборки сугробов имеет небольшую массу и габариты, что позволяет использовать ее на узких участках. Имеет обрезиненный шнек, что позволяет работать на участках, где нужен деликатный подход. Садовая техника работает тихо и имеет невысокую цену.

Самоходный снегоуборщик

Эта модель садовой техники оснащена колесами или гусеницами. Минус – высокая цена. Техника имеет только газовый двигатель.

Процесс изготовления самодельного снегоуборщика

Прежде чем приступать к изготовлению такой необходимой техники для дачи, как самодельный снегоуборщик, давайте выясним, какой вариант лучше сделать в нашем случае.

Доступное не чистящее средство

Самодельный снегоуборщик Бывает:

шнек;
поворотный.

Конечно, винтовой вариант удобнее, однако вторая модель универсальна – ее можно использовать на любых типах поверхностей и объемах работ.

Рассмотрим, как сделать роторный самодельный снегоуборщик.

Конструкция такой садовой техники имеет ширину захвата около 48 сантиметров, что достаточно эффективно для расчистки больших площадей дорожек в саду от сугробов. При этом такой снегоуборщик прост в эксплуатации.

Процесс изготовления необходимо начинать с подготовки чертежа, сама работа состоит из следующих этапов:

Делаем корпус шнека снегоуборщика из кровельного железа.
Для боковин берем полоски металла 10 мм. Для каркаса пригодятся металлические уголки размерами 48 на 48 мм.
Ручку можно сделать своими руками из полудюймовых труб.
Винтовой вал можно изготовить своими руками из трубы 3/4. Посередине трубы своими руками делается сквозной пропил, куда вставляется металлическая пластина размерами 110 на 260 мм. Во время вращения вала этот отвал начнет откидывать снежные потоки. Снег направляется на лопасти шнеком с конвейерной ленты. К специальным пластинам крепятся 4 резиновых кольца.
На трубы можно ставить подшипники, если внутренняя часть подшипников меньше размеров наружных труб, то трубы можно немного подвернуть. Как показано на рисунках ниже, для подшипников изготавливается самодельный переходник.
Для того, чтобы сделать самодельный шнек, можно купить конвейерную ленту длиной около полутора метров, толщиной около 10 мм, затем вырезать из нее 4 кольца диаметром около 26 сантиметров. Его можно распилить 2-мя шурупами, которые вкручиваем в планку с помощью электролобзика.

Шнеки будут вращаться в подшипниках, которые двигаются сами по себе.

Универсальный снегоуборщик

Обратите внимание: необходимо выбрать герметичный подшипник, на который не должен попадать снег.

Привод шнека можно прикрепить к мотоблоку с помощью цепи или ремня, если предполагается использовать двигатель от мотоблоков, на которых установлен шкив. Все необходимые детали, например ремни, можно купить в автомобильных магазинах. Чистота вращения винтов на холостом ходу около 780 об/мин
Если в шнековую часть устройства попал лед, то необходимо будет изготовить предохранительные штифты, которые срезаются в период заклинивания шнеков. А при использовании ременных передач послужит дополнительными предохранителями с помощью проскальзывания ремня.
Размер корпуса по ширине примерно на два сантиметра больше, чем у шнеков, чтобы такие шнеки не касались корпуса и, кроме того, пространство между корпусами и шнеками должно быть небольшим.
Чтобы переставить двигатель с такой садовой техники на другой аппарат практически за пару минут без применения каких-либо инструментов, моторама выполнена быстросъемной. Кроме того, при снятии двигателя снегоуборщика можно просто очистить от снега и сложить в сарай, без особых усилий, ведь масса грунта в снегоуборщике – это вес двигателя.
В качестве основы для лыж используются деревянные бруски. К ним нужно прикрепить пластиковые накладки; в качестве такого материала можно использовать короб от электропроводки.

Видео сборки снегоуборщика своими руками

Важный момент: это насадка снегоуборщика триммера. Триммеры защищают его.

13650 08.03.2019 7 мин.

С наступлением зимы начинает падать снег. Для многих домовладельцев уборка снега является большой проблемой. Работая лопатой, можно потратить много времени и сил, а результат все равно будет не идеальным.

В помощь людям было создано снегоуборщиков (см. как выбрать). Однако часто их цена слишком высока для людей. Поэтому возникает вопрос: как сделать снегоочиститель с электродвигателем своими руками?

Устройство и принцип действия

Снегоуборщики компактные бытовые бывают бензиновые и электрические . Они отличаются друг от друга только способом питания: первые работают на бензине, вторые, соответственно, на электричестве. Читайте об электрических снегоуборщиках.

Суть работы снегоуборщика заключается в следующем: с помощью специального вращающегося устройства собрать снег в себя, а затем с помощью отводящего желоба с силой протолкнуть его в заданном направлении на нужное расстояние.

Исходя из этого, снегоочистители делятся на одноступенчатые и двухступенчатые . Первые используют только силу, которую создает шнек, вращающийся с большой скоростью, для проталкивания снега. В конструкции второго предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег наружу.

Это позволяет шнеку вращаться с меньшей скоростью, что предотвращает быстрый износ и частые поломки от ударов камнями или другими твердыми предметами.

Шнек – устройство, измельчающее снег и «забрасывающее» его внутрь снегоуборщика . Он расположен впереди машины, внизу и закрыт сверху и по бокам корпусом ковша, чтобы снег направлялся точно на снегоуборщик. Винт обычно изготавливается из металла.

Представляет собой прочное монолитное устройство, имеющее вид сверла или резьбы в увеличенном виде. Вращаясь вокруг своей оси, он измельчает снег и подает его в снегоуборщик.

Если скорость вращения высокая (как у одноступенчатых), то попадание твердого предмета в винт с большой вероятностью приведет к его поломке. Поэтому в таких машинах он сверху покрыт резиной (иногда полностью состоит из резины).

Эта функция позволяет при контакте с твердым грунтом немного передвигать снегоуборщик своим ходом . В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не отбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только убирать свежий снег, но и справляться со спрессованными и обледенелыми сугробами. Поверхность металлического винта может быть как гладкой, так и рифленой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб , регулирующий направление и дальность выброса снега, колеса (иногда применяют гусеницы), ручки для перемещения снегоуборщика человеком, а в наиболее сложных модели, панель управления.

Узнайте больше об электронной почте. снегоуборщик, смотрите видео ниже:

Шаг 2. Шнек

Основной рабочей частью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливается из трубы диаметром ¾ дюйма. Его длина должна соответствовать длине ведра. К его концам привариваются штифты, которые в дальнейшем будут служить для установки вала в подшипники.

В случае двухступенчатых снегоуборщиков к центру трубы крепится металлическая пластина (обычно 12 см на 27 см). Она транспортирует снег к разгрузочному желобу. По бокам от нее к трубе крепятся кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Их также можно вырезать из листовой стали толщиной 2 мм .

Часто делают четыре кольца определенного диаметра. Диаметр зависит от размеров ковша и вала. Кольца распиливаются пополам и сгибаются в спираль.

Затем привариваются к валу в виде сплошной спирали. Если машина винтово-роторная, то в стороны центральной плиты.

Получается две сплошные спирали – справа и слева от пластины .
У двухступенчатых электрических снегоуборщиков спираль должна быть наклонена к центру, чтобы при сгребании снег попадал на пластину, а затем в разгрузочный желоб.

Этап 3. Ковш

Для изготовления самого ковша используется кровельное железо . Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выступать.

Боковые части могут быть изготовлены из фанеры десятимиллиметровой толщины. В бортах установлены самоустанавливающиеся подшипники (например: герметизированные подшипники 205). В них встроен вал со шнеком.
Подшипники должны быть надежно защищены от снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть около 2 см. Шнек не должен цепляться за ковш. В верхней части ковша прорезается отверстие для выпускного желоба. Для ее изготовления можно использовать кусок обычной канализационной трубы диаметром 15 см.

Однако диаметр может быть больше. Главное, чтобы она была больше ширины пластины , которая сбрасывает снег. Вверху труба изгибается и задает направление снегопада.

Шаг 4 Рама

Чтобы облегчить обслуживание или демонтаж двигателя, изготовьте специальную раму , на которую он будет установлен. Основание каркаса имеет П-образную форму и изготовлено из металлических уголков.

Затем к нему привариваются металлические планки для крепления мотора и ковша со шнеком. В раме сверлятся отверстия для крепления ручки и колес.

Шаг 5. Колеса и лыжи

В серийных моделях для перемещения снегоуборщика обычно используются колеса , однако в самодельном варианте вполне подойдут лыжи . Он должен быть изготовлен из металла и крепиться так же, как и обычные санки, однако на минимальном расстоянии от рамы.

Если используются колеса, то гусеницы должны иметь максимальное сцепление и морозостойкость .

Шаг 6 Ручки

Ручки изготовлены из труб диаметром ½ дюйма и прикручены болтами к раме . Они должны быть удобными для человека при перемещении снегоуборщика.

Этап 7 Ротор

В двухступенчатых снегоуборочных машинах в шнековой конструкции может использоваться не пластинчатый, а усовершенствованный ротор . Он представляет собой четыре скрепленных прямоугольных пластины с осью посередине. Желательно, чтобы пластины имели бортики по краям, чтобы лучше «подхватывать» снег.

Диаметр ротора должен соответствовать размерам ковша и не задевать за него .

Шаг 8 Двигатель

Может использоваться как двигатель простейшие электродвигатели мощностью около 1 кВт .
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, произойдет короткое замыкание.

Шнур питания также не должен иметь повреждений, а его длина должна обеспечивать необходимое расстояние между источниками питания и снегоуборщиком.

Шаг 9. Соединение двигателя и шнека

Двигатель можно соединить с валом двумя способами: с помощью редуктора или ременной подачи. В первом случае ось вращения двигателя перпендикулярна валу. Редуктор , соединяющий вал двигателя и вал , заставляет шнек вращаться в нужном направлении.

Эта конструкция более надежна и эффективна, но обычно не разборна и сложна в изготовлении. Второй случай предусматривает параллельное расположение оси двигателя и вала. Между собой они соединены приводным ремнем. Такая конструкция позволяет легко снимать и устанавливать двигатель , регулировать натяжение ремня .

Ниже приведены примеры чертежей рамы и ковша. Размеры можно регулировать индивидуально.

Особенности оборудования

В самой простой снегоуборочной машине своими руками с электродвигателем используется следующий комплект:

Электродвигатель.
Ковш со шнеком и выпускным желобом.
Рамка с ручками.
Провод.

Однако, как было сказано выше, винт может быть изготовлен по разным принципам. Несущий механизм может быть колесным или лыжным.

Двигатель съемный или несъемный. Несмотря на это, устройство всех самодельных снегоуборщиков очень похоже, так как самостоятельно изготовить дополнительное оборудование практически невозможно .

Предохранители в сенокосе

Попадание в шнек крупных твердых предметов является основной опасностью при использовании самодельного снегоуборщика. Это влечет за собой не только повреждение шнека, но и заклинивание двигателя. Во избежание поломок двигателя изготавливаются специальные предохранители.
Используйте предохранительные болты или втулки. С их помощью готовый винт крепится к вращающемуся валу. При превышении допустимой нагрузки они просто ломаются, а двигатель остается работоспособным.
Электродвигатель предусматривает трос, который будет на морозе. Большинство обычных кабелей не предназначены для работы при экстремальных температурах: они «замерзают» и плохо работают. Для работы на морозе применяют провода типа КГ-ХЛ, ПГВКВ, SiHF-J, SiHF-O или их аналоги.
Ширина ковша регулируется в зависимости от ширины рабочей поверхности. Для расчистки очень узких дорожек большинство стандартных ковшей могут не подойти, поэтому размеры необходимо указывать заранее.
На одноступенчатых снегоуборщиках выпускной желоб удобно разместить сверху и сбоку ковша, чтобы снегу приходилось перемещаться на меньшее расстояние. При этом спираль шнека должна быть наклонена под небольшим углом в сторону расположения желоба.

Итак, сделать снегоуборщик своими руками довольно просто . При этом затраты на него будут небольшими, а эффективность работы превосходит все ожидания. Использование электрического снегоуборщика намного дешевле и проще, чем использование бензинового, но оно ограничено длиной токопроводящего кабеля. Читайте инструкцию, как сделать бензиновый снегоуборщик своими руками.

Взвесив все «за» и «против», можно утверждать, что иметь собственный снегоуборщик для очистки от снега площадей средних размеров очень удобно и в то же время дешево.

Если вы владелец приусадебного участка, то в зимний период перед вами непременно встанет вопрос: как очистить его от снежных заносов. Конечно, если есть время и силы, всегда можно это сделать, взяв в руки лопату, но что делать, если участок довольно большой? В этом случае не обойтись без дорогих снегоочистителей. И не многие знают, что если бюджет ограничен, построить снегоуборщик своими руками не так уж и сложно.

Классификация снегоуборщиков по типу трансмиссии

По типу трансмиссии снегоуборщики делятся на два типа:

Самоходные. Он чем-то напоминает небольшой трактор, который передвигается либо на колесах, либо на гусеницах, и имеет специальное техническое оснащение. Двигатель такого устройства приводит в движение не только это самое оборудование, но и колеса, поэтому он должен быть достаточно мощным – от 10 л.с. Самоходный снегоуборщик чаще всего используется для расчистки больших площадей. Его стоимость доходит до уровня стоимости подержанного автомобиля, да и изготовление такой техники в домашних условиях будет также очень затратным.

Руководство. Такой аппарат гораздо менее мощный, двигатель мощностью 2,5-5 л.с., который приводит в движение только рабочие части, и передвигаться он может только с помощью человека. Это тоже достаточно дорого, но гораздо проще вышеописанного варианта. Именно такое устройство лучше, проще и дешевле изготовить самостоятельно.

Любой ручной снегоуборщик состоит из колесной рамы с рукоятками управления, двигателя, топливного бака, снегоуборочного ковша, оснащенного лыжами и трубой, через которую выбрасывается снег, и рабочего органа. При этом необходимо помнить, что основной движущей силой будет сам аппарат, поэтому платформа снегоуборщика должна сочетать в себе прочность и легкость.

Классификация снегоуборщиков по типу рабочего органа

Также снегоуборщики могут иметь рабочие органы различных типов и быть одноступенчатыми или двухступенчатыми:

Снегоуборщики одноступенчатые получают и выбрасывают снег посредством вращающегося Шнековый инструмент, по форме напоминающий вал мясорубки. Края этого инструмента гладкие для удаления рыхлого снега или зубчатые для удаления снега, покрытого льдом.
Двухступенчатые снегоуборщики помимо шнеков имеют ротор с лопастями. Он закреплен на приводном валу так, чтобы лопасти немного опережали шнеки. Такое дополнение к конструкции значительно облегчает вход снегоуборочного ковша в слежавшийся или заледеневший снег. Лопасти ротора бывают пластиковыми и металлическими.

Для самостоятельного изготовления прекрасно подходят оба типа снегоочистителя. Каждый должен сделать выбор в пользу одного из них, отталкиваясь от конкретных требований к снегоочистителям.

Бич ручного снегоуборщика – крупные предметы, попадающие в ведро, например камни. Они могут легко повредить двигатель. Поэтому карданный вал устройства должен быть снабжен болтами и втулками, которые при большой нагрузке просто сломаются, оставив двигатель целым.

Снегоочистители могут работать от сети, а могут работать на топливе:

Электрический снегоочиститель используется для устранения сугробов возле дома и от источника питания. Такое устройство экономично, но может перемещаться только настолько, насколько позволяет сетевой шнур.
более маневренны за счет работы на топливе, но при покупке и эксплуатации стоят в разы дороже.

Какой прибор выбрать для самостоятельного изготовления каждый решает сам. Если вы решили отдать предпочтение электрическому снегоуборщику, то имейте в виду, что обычный шнур может стать ломким и испортиться на морозе, поэтому стоит приобрести специальный, морозостойкий.

Инструкция по изготовлению самодельного снегоуборщика

Внимательно изучите чертеж снегоуборщика ниже:

Изготовление каркаса:
- для того, чтобы сделать каркас, необходим металлический уголок 50х50 мм, согласно чертежу;
- крепятся к средней и торцевой части рамы П-образного профиля. На них будет закреплена быстросъемная платформа, но на которой должен располагаться двигатель;
- для управления устройством крепятся болтами к раме. Они сделаны из трубы ½ дюйма;
Двигатель:
- для обеспечения работы самодельного снегоуборщика вполне подойдет бензиновый двигатель от мотоблока мощностью 6,5 л.с.;
- лучше монтировать на быстросъемную платформу, чтобы облегчить будущий ремонт и обслуживание;

Ковш для снега, шнек, направляющие (лыжи):
- ковш железный для крыши, борта фанерные;
- ширина ковша – 0,5 м;
- для сброса снежной массы подойдет кусок пластиковой канализационной трубы диаметром 16 см;
- для изготовления приводного вала использовалась труба ¾ дюйма;
- посередине вала монтируется металлическая пластина 12х27 см, к ней крепятся шурупы. Они, в свою очередь, также изготавливаются из транспортерной ленты толщиной 1 см;
- карданный вал совершает вращательные движения в самоустанавливающихся подшипниках, защитный кожух для которых изготовлен из опоры от кардана автомобиля Жигули;
- изготовлены из бруса с пластиковой подкладкой;
- Приводной ремень соединяет вал с двигателем.

Все перечисленные детали для снегоуборщика нужно либо приобрести на рынке, либо поискать в гараже или мастерской, если они у вас есть.

Собранный по этой инструкции снегоуборщик стоит очень дешево по сравнению с покупным. За ним легко ухаживать, легко обслуживать и ремонтировать. Очень удобное решение – быстросъемный двигатель. Его гораздо проще очистить от загрязнений налипшего снега, чем стационарно установленный. Даже при больших заносах это устройство остается надежным и работает плавно и эффективно.

В последние годы зима радует нас большим обилием снега. Если для любителей катания на санках и лыжах это особая радость, то владельцам дач и частных домовладений снегопады напоминают об уборке снега. Один из вариантов упростить и ускорить монотонную работу – приобрести персональный снегоуборщик.

Не каждый может позволить себе потратить несколько десятков тысяч рублей на покупку фирменного снегоуборщика, который за всю зиму будет востребован 5-7 раз. Сделать снегоуборщик для мотоблока можно своими руками. Для этого используется двигатель мотоблока. Его можно купить отдельно или снять с техники, которая не используется зимой. Если в конструкции снегоуборщика будет использоваться электродвигатель с воздушным охлаждением, то необходимо предусмотреть установку снегозащиты на входе воздуха. Потому что при работе в воздухе будет много снега.

Как сделать снегоуборщик для мотоблока своими руками чертежи

Чтобы легче было справляться со снегоуборщиком, ширина захвата данной конструкции составляет 50 см. Подходящий размер для уборки садовых дорожек зимой. Чтобы снегоуборщик можно было занести в гараж или сарай через дверь, габаритная ширина должна быть 60-65 см.

Для изготовления корпуса шнека снегоуборщика использовалось кровельное железо. Боковины изготовлены из фанеры (10 мм). При изготовлении каркаса использовались металлические уголки (50х50). Рукоять была сделана из полудюймовой трубы. Винтовой вал изготовлен из трубы (3/4″). В трубе посередине сделан сквозной пропил для установки металлической пластины (120х270 мм). При вращении вала эта пластина начнет отбрасывать снег.

Снег будет двигаться к пластине благодаря двухстороннему шнеку, сделанному из конвейерной ленты. К специальным пластинам также прикреплены четыре резиновых кольца.

Подшипники надеваются на трубу. Если подшипник имеет внутренний диаметр меньше наружного диаметра трубы, то трубу нужно немного подвернуть. На чертеже видно, что для подшипников используются переходники.

Для изготовления шнека требуется 1,5 м конвейерной ленты. Желаемая толщина 10 мм. Из него необходимо вырезать 4 кольца, диаметр которых должен быть 28 см. Для этого можно использовать два винта, вкрученных в плату, и вращать ленту по кругу. Или используйте электролобзик.

Для вращения шнека необходимо использовать самоустанавливающиеся закрытые подшипники 205. Подшипники должны быть закрыты для предотвращения попадания снега.

Если в конструкции предусмотрен двигатель от мотоблока с установленным шкивом, то привод шнека будет осуществляться с помощью ремня или цепи. Необходимые для этого шкивы, ремни и подшипники приобретаются в автосалонах. На холостом ходу скорость шнека достигает 800 об/мин.

Для предотвращения попадания льда в шнек предусмотрен предохранительный штифт. В момент заклинивания шнека он будет срезан. Если используется ременный привод, штифт будет выступать в качестве дополнительной меры безопасности, позволяя ремню проскальзывать.

Ширина шнека на 2 см меньше размера корпуса. Это делается для того, чтобы зазор между шнеком и корпусом был небольшим, а также во избежание касания корпуса шнеком. Конструкция снегоуборщика предусматривает возможность перестановки двигателя всего за пару минут на другую технику.

Для этого моторама выполнена быстросъемной, что позволяет не использовать инструмент при перестановке. Процесс уборки снега снегоуборщиком будет намного проще, если снять двигатель. Потому что основной вес снегоуборщика – это вес двигателя.

Описание и устройство снегоуборщика для мотоблока

Основание лыж изготовлено из деревянных брусков, к которым крепятся пластиковые накладки. В данном случае использовались электрические коробки.

Деталь используется как основная часть поворотного желоба, выбрасывающего снег из пластиковой трубы, диаметром 160 мм. К этой трубе крепится желоб, выбрасывающий снег. Ширина лопасти шнека должна быть меньше диаметра желоба, за счет чего будет выбрасываться снег.

Для изготовления каркаса используются металлические уголки 50х50 мм. К ним привариваются поперечные уголки 25х25 мм. На них установлена быстросъемная платформа двигателя. Поперечные уголки и ручка крепятся болтами М8 к продольным уголкам рамы.
