Самодельный компрессор высокого давления - Проекты в работе

На днях имел некоторое количество свободного времени - кое-что слепил из того, что было.

Расскажу по порядку. Сначала я нашел в закромах Родины кусочек стальной трубки - внутренний диаметр 10 мм, наружный - 12. Длина 160 мм. Изнутри гладкая-гладкая, аж блестит! Нарезал с двух сторон М12х0.75. Выточил две пробки - внутри каждой пробки имеется обратный клапан, состоящий из пружинки от клапана зажигалки и стального шарика диаметром 3.2 мм. Запирание шарика происходит по фторопластовой прокладочке.

Шток - стальной полированный прутик 8 мм диаметром. Поршень - латунный, с подвижным латунным кольцом. В кольце проточка, в проточке - резиновое колечко бензомаслостойкое. То есть насос получается двухступенчатый - одна ступень 10 мм диаметром работает при движении поршня вниз (воздух перегоняется в зазор между штоком и стенкой трубки), вторая работает при движении штока вверх - зазор между 8 мм прутом и стенкой корпуса.

Вот как выглядит весь этот мини-насосик в сборе:



Попробовал качать - без преднакачки больше 75 атм не получается выжать. Полез в те же самые "закрома родины" - отрыл холодильный компрессор, который нашел на свалке еще зимой. Для начала проверил сколько выдает "на гора" этот компрессор - 45 атм!!! Я в шоке, ей-богу! Повезло!!! Подключил компрессор на вход насосика через шланг высокого давления. Вот что получилось:



Включил компрессор - сразу же выперло шток поршня в крайнее верхнее положение. Начал качать. Вниз усилие примерно килограммов 20, вверх - килограммов 40. Вот что получилось:



Сегодня продолжил борьбу с компрессором. Для начала попробовал задуть от холодильного компрессора 125 кубовый резервуарчик. Пыхтел-пыхтел - то ли 27, то ли 30 бар вдул - дальше ни в какую. Или же он отказывается большие объемы накачивать (при тесте 45 бар он показал на непосредственно подключенном манометре), или манометр неправильно показывают давление.

После чего собрал все в кучу и попробовал забить тот же резервуарчик от "мини-насосика". Вдул 100 атм. На 1 атм приходится 1 "качок". После закачки потрогал холодильный компрессор - еле-еле теплый. А вот трубка насосика горяченькая такая. Ну а верхняя "пробка" - вообще аж пальцы обжигает!!!

Разобрал - резинки целые. Надо будет охлаждение мудрить.



После чего присобачил к "насосику" рычаг, а сам насосик поставил на качающееся основание. Попробовал качать и сразу же порвал поршень - он латунный, толщина небольшая, рычаг длинный. Приложился - хрусь - приехали. Ладно, разобрал, выточил новый, собрал. Вот как выглядит эта вся конструёвина:



Включил компрессор, начал качать - вот что получилось:

Зашкалил 300 атмосферный манометр, на глазок атмосфер 350 получилось!!!



Теперь осталось сделать охлаждение (хочу обмотать медной трубкой цилиндр компрессора и пустить вот крана воду по трубке). И присобачить электропривод.

www.chipmaker.ru

Компрессор высокого давления своими руками | Своими руками



компрессор высокого давления своими руками

Как сделать компрессор из холодильника. пошаговое руководство

Содержание

В настоящее время промышленность предлагает некоторый выбор производимых ей компрессоров. Правда, ассортимент не слишком-то и большой. Да и недостатков у таких компрессоров очень много. Поэтому, можно подумать, что самодельный компрессор от холодильника, напрочь лишен таких недостатков. А что – очень может быть!

Материалы для изготовления компрессора

Для того чтобы сделать своими руками компрессор от холодильника понадобится, всего ничего. Но главной составляющей такого самодельного компрессора будет являться, конечно, агрегат от обычного холодильника.

Кроме того, понадобится:
  • Воздушный автомобильный фильтр, который может работать совершенно под любым давление
  • Перепускной клапан, совмещенный с обратным, рассчитанный на давление в 6 атмосфер и используемый обычно сантехниками
  • Любой синтетический шланг, способный выдержать давление в 6 атмосфер
  • Медные соединительные трубки
  • Сделать накопительный баллон, именуемый ресивером. Причем, объем ресивера должен быть таким, что чем больше он, тем компрессор будет реже включаться в работу

Помните, что накопленное давление воздуха в ресивере будет снижаться по мере его расходования. Но если компрессор от холодильника своими руками будет использоваться только для накачки автошин, где максимально допустимое давление не должно превышать 3 атмосфер, то это не очень критично. Но если компрессор будет предназначаться для работы с пневмоинструментом, то это может быть очень критично.

С чего начать делать своими руками компрессор?

А начинать, как говорится, надо с начала. А именно - сделать бак. Конструкция его должна быть такой, чтобы в нем было предусмотрено 3 патрубка:
  • Выходной
  • Входной
  • Предназначенный для слива конденсата
Полезные советы:
  • При монтаже своими руками компрессора от холодильника и самого бака сливной патрубок должен быть строго внизу, чтобы конденсат сливался без проблем. С самим компрессором может быть небольшая проблема. То есть он иногда «хочет» избавиться от масла. Чтобы этого не произошло, выходной патрубок надо загнуть вверх под некоторым углом
  • Кстати, входной патрубок тоже необходимо загнуть точно так же вверх, надев на него резиновую трубку, другой конец которой подключен к воздушному фильтру
  • Перепускной клапан необходим для того, чтобы препятствовать движению воздуха в обратном направлении. Кроме того, при достижении давления до максимальных пределов (более 6 атмосфер), он просто откроется и вытравит лишний воздух
  • Что касается надежности агрегата компрессора, то он обычно способен выдавать не менее 15 атмосфер, поэтому в его надежности сомневаться не надо. В целях техники безопасности рекомендуется на выходе из ресивера ввернуть перекрывающий вентиль, в качестве которого подойдет любой сантехнический. Пока ресивер будет заполняться воздухом, кран можно перекрыть. Собственно говоря, конструкция самодельного ресивера может быть совершенно любой и ограничивается исключительно фантазией самого доморощенного «конструктора»
  • В качестве накопительного бака (ресивера), умельцы обычно используют б/у ресиверы от тормозной системы КАМАЗа благо, что в нем уже имеются все необходимые штуцера. Если возможности отыскать старый «камазовский» ресивер нет, можно его сделать из старого огнетушителя. Но знайте, что в этом случае придется немало потрудиться на тем, чтобы вварить правильно штуцера и патрубки
  • Некоторые пробуют отказаться от использования большого количества соединительных трубок. Однако такая работа сразу же обречена на провал. Наиболее хорошие эксплуатационные результаты показали кислородные шланги, используемые в сварке, однако вес их довольно большой, да и компрессор с такими патрубками будет не слишком удобен в работе
  • Для запуска готового собранного компрессора в работу следует предусмотреть пусковое реле компрессора и добавить выключатель
  • Сам компрессор от холодильника рекомендуется сделать на раме и только на резиновых подушках. Если есть возможность, то последовательно с обратным клапаном желательно установить манометр для отслеживания давления. Хотя, на практике умельцы часто поступают иначе: устанавливают пневматическое реле давления, предназначенное для отключения агрегата от сети. Если правильно отрегулировать такой клапан, то агрегат будет отключаться при нижнем и верхнем порогах значения давления
  • Неплохо будет, также предусмотреть реле отключения от перегрева, чтобы случайный перегрев компрессора не уничтожил плодотворные результаты вашего труда

Что получится: общий вид компрессора

В целом же, схема собранного своими руками и рабочего компрессора будет такой:
  • Через воздушный фильтр и патрубок компрессор от холодильника забирает уличный воздух
  • В конце входного шланга установлен перепускной клапан
  • На выходе из бака находится и регулирующий клапан
  • К самой регулирующей аппаратуре подключается шланг, заканчивающийся пневмопистолетом

Настоятельно не рекомендуется держать бак заполненным воздухом под «завязку». Если этим советом пренебречь, то система долго не «протянет».

В принципе, компрессор от холодильника сделать своими руками - это круто. Правда, начинать такие работы надо только после того, когда все необходимые элементы конструкции уже находятся под рукой.

Самый простой способ экономии электроэнергии!

С ЭКОНОМИТЕЛЕМ ЭНЕРГИИ ELECTRICITY SAVING BOX Вы сможете платить за свет на 30-50% меньше

Узнать подробнее о ELECTRICITY SAVING BOX

можно на этом сайте:

Компрессор высокого давления своими руками

Среди всего прочего, в гараже автомобилиста не окажется лишним воздушный компрессор с помощью которого можно будет накачать автомобильные шины, покрасить кузов автомобиля или другой предмет, подключить к нему пневматические инструменты. К тому же, если вы не хотите тратить деньги на его приобретение, вполне возможно сделать компрессор высокого давления своими руками.

Для создания компрессора сначала необходимо изучить принцип его работы, который заключается в следующем. В устройстве под названием #171 ресивер#187 создается избыточное давление механическим способом или вручную. При втором способе можно сэкономить средства, но придется приложить немало усилий для контроля процесса. После сжатый воздух поступает через выходной штуцер равномерным потоком.

Для изготовления компрессора вам понадобится:

- автомобильная камера, которая послужит ресивером

- сосок от старой камеры

- портняжное шило

- автомобильный насос с прикрепленным манометром

- ремонтный комплект для резины.

Процесс изготовления компрессора состоит из следующих этапов:

1. Проверяем автомобильную камеру на герметичность. Для этого накачиваем ее при помощи насоса и опускаем в большую емкость с водой. Если из камеры будет выходить воздух, то необходимо заклеить места повреждений

2. Подготавливаем в камере отверстие под второй сосок. через который равномерно будет выходить сжатый воздух. Дополнительный сосок приклеиваем с помощью ремонтного комплекта для резины

3. Со второго соска необходимо выкрутить ниппель. Таким образом поток воздуха будет проходить свободно. Ниппель в родном соске камеры оставляем. Он будет удерживать давление в камере

4. Подключаем к родному соску автомобильный насос или, если вы хотите автоматизировать процесс #8212 небольшой двигатель. Он будет исполнять функцию нагнетателя воздуха

5. Подключаем сосок через который будет выходить воздух к краскопульту и распыляем краску на любую поверхность. Таким образом мы сможем определить необходимый уровень давления воздуха в камере. Краска должна распиливаться равномерно и без рывков. Избыточное давление можно определить при помощи манометра.

Самодельный компрессор высокого давления

Каждый владелец гаража мечтает о своем собственном источнике сжатого воздуха – имея в закромах гаража компрессор, можно проделывать самостоятельно массу работ по ремонту своего автомобиля. Но стоимость нового компрессора достаточно велика, а приобретать старый на свой страх и риск – это не самая удачная идея. Хотя, в редких случаях можно наткнуться на весьма выгодную сделку. Если все-таки понадобится профессиональное оборудование, то Вы можете ознакомиться с каталогом компрессоров высокого давления. реализуемых ООО ТД ТехМаш .

Но в любом случае, компрессор высокого давления своими руками – это отличный вариант, требующий минимальных трат.

Что для этого нужно? Во-первых, необходимо знать, как функционирует элементарная компрессорная установка в комплекте. А это – двигатель, компрессор (агрегат), ресивер, детали соединения. Двигатель передает вращающиеся движения на шкив компрессора по средствам ременной передачи. Приводимый в действие компрессор поглощает атмосферный воздух, который далее попадает в камеру сжатия. Движение поршня сокращает рабочий объем цилиндра, неизбежно сдавливая воздух. Сдавленная воздушная среда после попадает в емкость, называемую ресивером, и после по шлангам воздух приводит в действие пневматику, распыляет краску, снабжает энергией различный инструмент. Ресивер необходим для исключения пульсации, вызванной неравномерным сдавливанием воздуха поршневым компрессором.

Во-вторых, при создании компрессора высокого давления своими руками, нужно определиться для каких целей планируется использовать компрессор, так как это является определяющим фактором в поисках необходимых элементов. Выбирая агрегат высокого давления в 10 атмосфер, можно на долгое время обеспечить себя сжатым воздухом для работы любого типа пневматических инструментов. Для подобной машины нужна емкость в качестве ресивера, способная выдержать оказываемое подобное внутреннее давление. В качестве ресивера может послужить хорошо сохраненный огнетушитель бывшего употребления, емкость из-под газового баллона или же самодельная емкость, сделанная при помощи сварки заглушенного куска трубы. Но при этом качество сварных швов и состояние металла должны выдерживать внутреннее давление не ниже, чем в полтора раза превышающее рабочее давление компрессора. Это позволит полностью обеспечить безопасное использование самодельного ресивера.

Внутреннюю часть емкости необходимо защитить от коррозии. В продаже имеется множество специальных жидкостей для подобных операций. Затем можно придать баллону эстетический вид, покрасив его. Ресивер может быть установлен горизонтально или же вертикально, в зависимости от его формы и от желания автора идеи. Определившись с положением емкости, следует приступить к высверливанию отверстий – в нижней части отверстие необходимо для периодического слива конденсата, который скапливается на дне баллона.

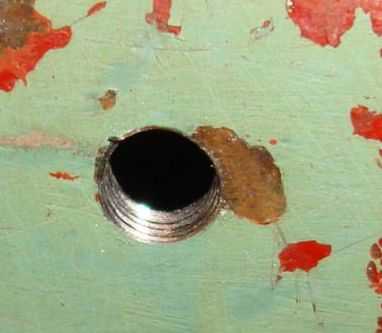

Кран для слива жидкости должен выдерживать давление создаваемое компрессором. Под диаметр и шаг резьбы патрубка крана нарезается внутренняя резьба в недавно высверленном отверстии.

Далее вкручивается кран – для надежности можно воспользоваться уплотнителями или силиконовым герметиком. Затем проделывается то же самое в средней части ресивера для подачи в него воздуха и в верхней части для выхода. На входе в емкость необходимо смонтировать обратный клапан, чтобы воздух не имел возможности вырываться в обратном направлении в сторону компрессора.

На выходе же вкручивается сквозной кран соответствующего давления и диаметра. Выходное отверстие лучше всего делать в верхней части ресивера, так как в таком случае максимальное количество жидкости будет оставаться на дне баллона. Манометр можно смонтировать, сделав для него отдельное отверстие и нарезав в нем подходящую резьбу либо пристроить его на выпускном патрубке, до крана. Благодаря манометру можно будет контролировать работу самодельного компрессора высокого давления и, при необходимости, подвергать установку более точной наладке. Еще один не маловажный момент – чтобы компрессор имел возможность периодически отключаться и остывать в это время, следует обратить внимание на величину ресивера. Не стоит делать его маленьким – чем больше ресивер, тем реже нужно будет включать компрессор.

В качестве основного агрегата можно использовать компрессоры из старого бытового холодильника или же исправную б/у установку. Часто автолюбители используют компрессор на 12 вольт для подкачки колес. Вариантов множество. Главное, определиться для каких целей нужен компрессор и как много необходимо воздуха. Преимущества холодильных моторкомпрессоров в том, что они уже имеют в своей конструкции двигатель. Кроме того, они создают крайне низкое количество шума. К недостаткам можно отнести то, что при работе с воздушной средой, а не с газом фреоном, компрессор нуждается в частой замене смазывающего масла. Что касается электронасосов для подкачки шин – это также хороший выбор для создания компрессора высокого давления своими руками. Но при этом придется обеспечить его постоянным током на 12 вольт, то есть, потребуется дополнительный блок питания. И объем ресивера должен быть рассчитан именно под определенную модель, так как время периодической работы таких насосов ограничено, и он должен будет успеть набрать необходимое давление в ресивере, прежде чем отключится.

Для большего удобства использования компрессора, можно приспособить очень полезную деталь – прессостат. Устанавливать его лучше всего на ресивере. Благодаря этому устройству можно грамотно отрегулировать пуск и отключение агрегата, что необходимо для контроля давления в ресивере и равномерной работе компрессора и электродвигателя.

Прессостат избавит от необходимости вручную включать и выключать компрессор, что означает исключение рисков перегрева электродвигателя и разрушения элементов компрессорной установки, вызванных чрезмерным избыточным давлением.

Источники: http://delaismelo.ru/dom-i-dacha/kompressor-iz-xolodilnika-svoimi-rukami, http://wizard-cars.ru/%D0%BA%D0%BE%D0%BC%D0%BF%D1%80%D0%B5%D1%81%D1%81%D0%BE%D1%80-%D0%B2%D1%8B%D1%81%D0%BE%D0%BA%D0%BE%D0%B3%D0%BE-%D0%B4%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D1%8F-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8/, http://www.pnevmoteh.ru/samodelnyi-kompressor-vysokogo-davleniya

Комментариев пока нет!

postrojkin.ru

Сделать компрессор своими руками - делаем компрессор для покраски автомобиля

Нелишним в инвентаре гаража будет воздушный компрессор. При помощи него можно покрасить машину, подать воздух на пневмоинструменты, накачать шины. Рассмотрим, как сделать добротный агрегат своими руками.

Сжатый воздух – неотъемлемый помощник настоящего мастера

В гараже воздушному компрессору всегда найдется применение. Немалая часть ресурса агрегата приходится на покраску авто. И это накладывает требования к потоку воздуха, создаваемому данным устройством. Он должен поступать равномерно и не иметь примесей в виде твердых взвешенных частиц, масла или капель воды. Такие дефекты, как шагрень, зернистость и каверны на лакокрасочном покрытии бывают из-за попадания в струю различных частиц. Матовые пятна на эмали и потеки краски случаются при неравномерном поступлении смеси.

Воздушные компрессоры от производителя стоят немалых денег и обладают всеми функциями для нормальной работы аэрографа.  Создать функциональную модель и при этом значительно сэкономить Вы можете, если создадите компрессор для покраски автомобиля своими руками.
Принцип работы всех моделей – как профессиональных, так и самодельных – достаточно прост. В агрегате для хранения сжатого воздуха создается избыточное давление. Воздух нагнетать можно как механизированными способами, так и вручную.
При ручной подаче можно сэкономить денежные средства, но потратить много энергии и сил на контроль над процессом. Все эти недостатки при автоматическом нагнетании быстро устраняются, остается только регламентная замена масла в помпе. Затем сжатый воздух через штуцер подается к исполнительным устройствам.

Делаем компрессор своими руками

Для изготовления потребуются:
Сосок от негодной камеры
Ремкомплект для резины
Портняжное шило
Нагнетатель – насос с манометром
Автомобильная камера – ресивер (с покрышкой или без нее)
Собрав необходимые материалы, теперь переходим к изготовлению агрегата. Берем ненужную автокамеру и, накачав насосом, проверяем ее на герметичность. Если баллон держит воздух, то Вы можете переходить к следующему этапу. Если есть утечки, нужно локализовать места повреждений и заклеить их или вулканизировать сырой резиной.
Затем в подготовленном ресивере проделывают отверстие под дополнительный сосок, впоследствии через него будет выходить струя сжатого воздуха. Вклеиваем добавочный штуцер с помощью резинового ремкомплекта, а потом соединяем с краскопультом. В краскопульте выкручиваем ниппель, чтобы поток воздуха выходил свободно. Оставляем ниппель в родном соске камеры – он будет удерживать избыточное давление, как клапан.
Далее опытным путем определяем необходимый уровень давления воздуха, распыляя краску на какую-нибудь поверхность. Эмаль на поверхность должна ложиться равномерно. Величина давления определяется с помощью манометра.
Сделать компрессор своими руками не составит труда, зато вы убедитесь в действенности ремонта с помощью этого устройства, нежели баллончиком с краской. Главное, соблюдайте правило – в автомобильную камеру и в краскопульт не должны попадать пыль или влага. Иначе они смешаются с автоэмалью, и окрасу потребуется делать снова. Собранная модель будет работать исправно, но лучше нагнетание воздуха автоматизировать и внести в конструкцию какие-нибудь дополнительные изменения.

Полупрофессиональный компрессор своими руками

  • Обычно самодельный компрессор имеет больший срок эксплуатации, чем модель от зарубежных и отечественных производителей. И это вполне понятно – все делается собственноручно, даже если вдруг какая-либо деталь выйдет из строя, заменить ее можно за пару минут. Рассмотрим, как сделать компрессор из доступных материалов, которые нам потребуются согласно приведенному ниже списку:
    Самодельный полупрофессонильный компрессор
    Шпильки, шайбы, гайки;
    Фум лента, герметик;
    Фильтр системы питания двигателей;
    Тумблер на 220 вольт;
    Топливный бензиновый фильтр;
    Толстая доска для основы;
    Ресивер;
    Реле контроля давления;
    Полусинтетическое моторное масло;
    Резьбовые переходники;
    Редуктор с масловлагоотделяющим фильтром;
    Преобразователь ржавчины;
    Надфиль;
    Мебельные колеса;
    Аптечный шприц;
    Маслостойкий шланг;
    Манометр;
    Латунные трубки;
    Краска по металлу;
    Двигатель агрегата;
    Водопроводная крестовина с трехчетвертной резьбой;
    Автомобильные хомуты.
    Найти все вышеперечисленные компоненты не составит особого труда, начинать стоит с нагнетателя воздуха – сердца всей системы.

Двигатель – механизм автоматического компрессора

Воспользуемся в качестве двигателя компрессором от холодильника. Обычно они оборудованы пусковым реле, что, согласитесь, очень удобно для поддержания давления в ресивере. Лучше всего сделать компрессор из холодильника своими руками.
Вытащив исполнительный блок из холодильника, очистите его от ржавчины и грязи. Далее обработайте агрегат преобразователем ржавчины, чтобы уберечь его от дальнейшего окисления. Тем самым вы подготовите корпус двигателя под последующую покраску.
Затем надо поменять масло в компрессоре. Масло можно использовать моторное полусинтетическое, оно не уступает компрессорному и имеет много присадок.
На агрегате есть три трубочки – две открытые и одна запаянная. Открытые предназначены для циркуляции воздуха, ведь одна из трубочек является входной, вторая – выходной. Чтобы определить, по какому пути воздух движется, подайте питание на агрегат. И запомните, какой воздуховод воздух втягивает, и какой выпускает.
Стоит отметить, запаянная трубочка используется для замены масла. Нужно аккуратно удалить закрытый конец. Для этого надпиливаем по кругу трубку надфилем, чтобы металлические опилки внутрь системы не попали. Затем надпиленный кончик отламываем и сливаем в какой-нибудь сосуд старое масло для определения количества под замену. Далее заливаем при помощи шприца полусинтетику в немного большем количестве.
Систему смазки двигателя надо заглушить. Для чего подбираем винтик подходящего размера и обматываем фум лентой, а затем вкручиваем в трубочку. Нагнетатель может потеть смазкой, т.е. в выходной воздушной струе заметны капельки масла. Их может задержать масловлагоотделитель. Своими руками крепим двигатель в положение, при котором он устанавливался к раме.
Реле агрегата чувствительно к положению в пространстве и зачастую его верхняя крышка маркируется с помощью стрелочки. Только при грамотной установке процесс переключения режимов будет проходить корректно.

Емкость для сжатого воздуха

Баллоны от огнетушителей лучше всего подходят для хранения сжатого воздуха. Они имеют запас прочности и рассчитаны на высокое давление, а также прекрасно подходят для установки навесного оборудования. В качестве ресивера рассмотрим металлический корпус огнетушителя марки ОУ-10 с рабочим объемом 10 л. Он рассчитан на давление в 150 бар или 15 Мпа с большим запасом прочности.
Затем отворачиваем запорно-пусковое устройство (ЗПУ) от будущего ресивера и на его место вворачиваем переходник. С наружной стороны все сделать можно быстро, а с внутренней поверхностью надо немного повозиться. Для этого в баллон заливаем специальное средство, очищающее от ржавчины, и взбалтываем содержимое. Далее вворачиваем водопроводную крестовину, воспользовавшись герметиком и фум-лентой. Теперь две детали готовы, приступаем к следующему этапу.

Монтаж деталей устройства

Имейте в виду, что для удобства хранения лучше всего расположить все части компрессора на одной базе. В качестве основы можно использовать деревянную доску, на ней мы закрепляем корпус огнетушителя и двигатель.
Двигатель фиксируем с помощью резьбовых шпилек, которые продеты в заранее просверленные отверстия, а также посредством гаек с шайбами. Располагаем ресивер вертикально, используя три листа фанеры. В одном листе вырезаем отверстие под баллон. В свою очередь, два других прикрепляем с помощью саморезов к несущей доске и склеиваем с листом, удерживающим ресивер. Под дно ресивера выдалбливаем выемку, соответствующую по размерам. Для маневренности прикручиваем колесики из мебельной фурнитуры. Затем выполняем такие операции:
Обеспечиваем защиту системы от попадания грубых частиц и пыли, для чего используем фильтр очистки топлива. Используем резиновый шланг и входную трубочку нагнетателя. Таким образом, мы сделали фильтр своими руками. Затем на выходе компрессора надо установить масловлогоотделитель, который не позволит пройти частичкам жидкости. В качестве такого элемента используем фильтр системы питания двигателей. Его следует присоединить к нагнетателю с помощью маслостойкого шланга. Поскольку давление увеличенное на выходе компрессора, для укрепления контакта используем автомобильные хомутики с затягивающимися с помощью винта креплениями.
Масловлагоотделительный фильтр следует соединить со входом редуктора. Его выход высокого давления надо скрепить с водопроводной крестовиной справа и слева.
С противоположного входа четверника вкручиваем манометр, за счет которого мы будем контролировать давление воздуха в баллоне. Наворачиваем сверху крестовины регулировочное реле. Все соединения надо уплотнить герметиком и фум лентой.
Реле позволит задавать обширный диапазон уровней давления, прерывая цепь питания нагнетателя. Можно выбрать в качестве исполнительного механизма РДМ5 или РМ5. Эти устройства включат компрессор, если давление упадет ниже выставленной отметки. Необходимое давление настраивается с помощью 2-х пружин. Один контакт мы соединяем с нагнетателем, а другой – с нулем сети 220 В.
Фазный провод сети подключаем через тумблер ко второму входу агрегата. Введение в схему тумблера позволяет отключать систему от питания. Все электрические соединения тщательно изолируем.
Теперь надо окрасить устройство и перейти к полевым испытаниям.

Регулируем давление

Собрав конструкцию, нужно проверить ее работоспособность. Для этого подключаем к выходу агрегата пистолет для подкачки шин или краскопульт. При выключенном тумблере надо включить штепсельную вилку в сеть и выставить регулировочное реле на самое минимальное давление, а затем подать питание на нагнетатель. Давление контролируем с помощью манометра.
Убедившись в том, что воздух из системы не выходит, стравливаем его из камеры. Если давление упадет ниже выставленной отметки, запуститься компрессор. Если все работает без сбоев, можно окрасить какую-нибудь деталь. Работы по подготовке поверхности тут не потребуются – здесь важно выработать навыки и разобраться с тем, какое давление необходимо на покраску изделия.
Определяем величину в атмосферах экспериментальным путем.
Как видите, создать компрессор собственноручно не вызывает особых проблем. Система пуска нагнетателя и контроля давления позволят работать, не отвлекаясь на контроль над камерой агрегата.

Чтобы компрессор служил исправно и долго, следует выполнять регламентные работы: менять масло и фильтрующие элементы.

Альтернатива выбора – купить готовую продукцию или сделать своими руками?

Сегодня рынок предложений компрессоров изобилует большим разнообразием. Вибрационные, поршневые, винтовые и прочие классы этих устройств производятся для разных целей. Готовые агрегаты Вы можете купить в магазинах автозапчастей, бытовой техники, на специализированных сайтах в Интернете. Если принято решение купить готовое устройство, тщательно изучите технические характеристики, отзывы покупателей и разброс цен.
Конечно, лучше не экономить и купить дорогостоящие изделия от известных производителей. Но такая покупка оправдывает себя, если вы планируете заниматься автомобильным ремонтом на профессиональном уровне. Выбор малоизвестной продукции влечет за собой неоправданные риски. Дешевые модели изготавливаются из некачественных материалов. Зачастую случается так, что детали двигателей мгновенно вылетают, а ремонт по гарантии занимает до 2-х месяцев.
С позиции надежности сборка своими руками выигрывает по многим параметрам. По статистике такие устройства работают десятками лет. Так может не стоит приобретать кота в мешке, а сделать устройство собственными силами? Добротно изготовленный и хорошо работающий агрегат не только порадует автовладельца, но и станет предметом зависти окружающих.

emex52.ru

Собрать компрессор высокого давления своими руками — Генераторы

Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:

  • Покрасочные работы
  • Пескоструйная зачистка любых материалов
  • Продувка от мусора труднодоступных полостей агрегатов
  • Уборка территории
  • Шиномонтаж
  • Работа с пневмоинструментом.

Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.

Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной. Поэтому многие домашние мастера стараются сделать компрессор своими руками.

Важно! Воздух высокого давления является источником повышенной опасности. Легкомысленный подход к сборке или использованию самодельного оборудования может привести к серьезным травмам.

Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара. Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.

Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.

Этот параметр заслуживает отдельного пояснения:

У компрессора есть две важные характеристики:

Содержание статьи:

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.
Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.

Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.

Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».

Есть нюансы, которые надо соблюсти:

    1. Донорская емкость не должна иметь коррозийных и механических повреждений
    2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
    3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

Важно! Не стоит полагаться на свою внимательность. Если вы «перекачаете» колесо – оно просто лопнет, наделав много шума и пыли. Если же лопнет стальной баллон – разлетевшиеся осколки могут привести к тяжелым увечьям, вплоть до летального исхода. Едва-ли ваша емкость будет новой, соответственно запас прочности еще ниже.

  1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
  2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
  3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.

И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

    • Компрессор от бытового холодильника (условно бесплатно)
    • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
    • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

    • Регулятор рабочего давления (редуктор)
    • Манометр (при наличии редуктора = 2 шт)
    • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
    • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
    • Реле давления (управляет работой компрессора)
    • Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:

В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.


Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Source: obinstrumente.ru

Почитайте еще:

generator.uef.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
