Анкерное крепление. Особенности использования, разновидности изделий

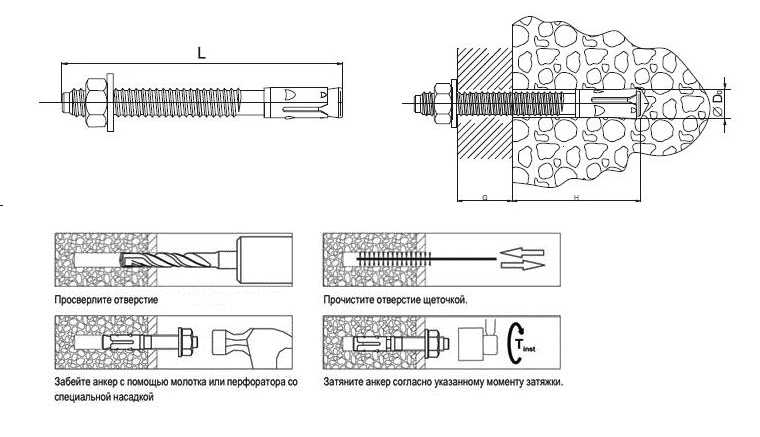

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

длина – min 75 мм; max 500 мм;
диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;
диаметр метрической резьбы от M6 до M24.

Болт анкерный с крюком

Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;

длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;
пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;
наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

Болт анкерный с кольцом

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

диаметр метрической резьбы шпильки – от M8 до M20;
длина распорной муфты – min 30,0 мм; max180 мм;

длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:
диаметр большей грани конусообразной гайки – от 8,0 до 20,0;
диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Болт анкерный

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

Длина анкера – от 69,0 мм до 121,0 мм.
Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.
Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.
Минимальная глубина анкеровки – от 35,0 мм до 50 мм.
Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.
Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.
Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

Анкер-бабочка

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;
винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

Длина анкера – от 22,0 мм до 76,0мм.
Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.
Длина используемого винта – в пределах 34 мм…88 мм.
Толщина листа (максимальная) – от 3 мм до 50 мм.
Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

диапазон выбора анкерных соединений устроит и строителя, и землеустроителя

Этот вид крепежа оказался самым эффективным при горной выработке, для крепления стен и сводов горизонтальных ходов в рудном теле. И немцы, и англичане нашли в нём сходство с «якорем». Так появился универсальный по сфере применения крепёжный элемент — анкер. Анкерный болт — металлическая деталь заворачиваемая, забиваемая или закладываемая в заранее подготовленное твёрдое основание.

Анкерный крепёж

Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой. Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.

Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.

Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления. Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта. Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.

Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.

Классификация анкеров

Основу классификации анкеров определяют:

техника введения анкера в основу: забивочные, лепестковые, винтовые, бурильные;
по признакам заделки места крепежа: с бурением, с расширением, трубчатые;
по конструкционным признакам основного элемента: цилиндрические, стержневые, из проволочных прядей;
по срокам эксплуатации: временные и постоянные.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение.
Еще больше информации о данных анкерах здесь.
Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.

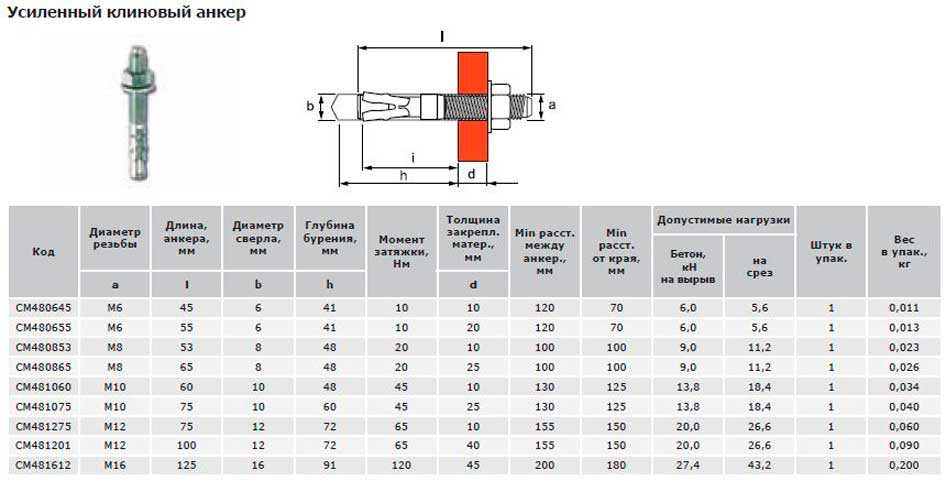

Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.

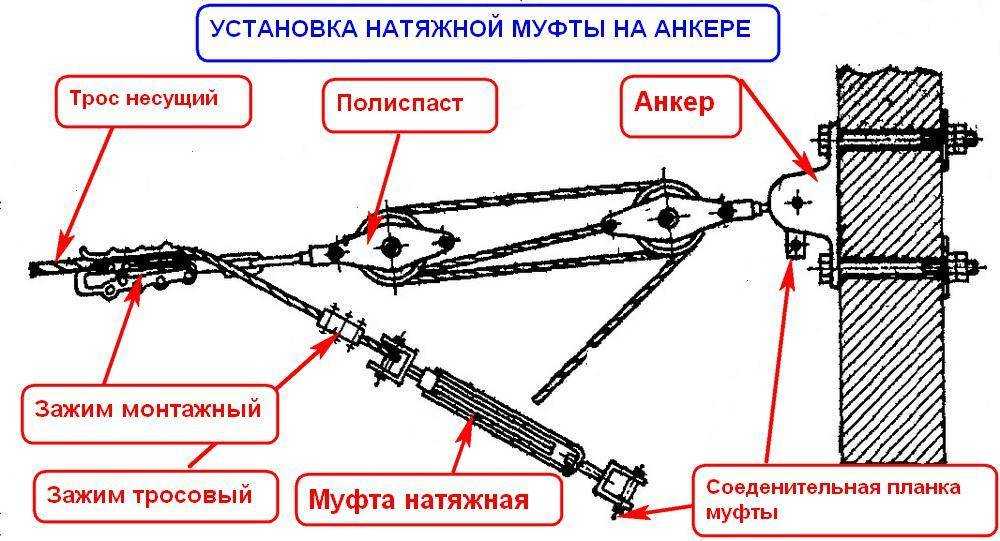

Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Химические анкера

Этот вид крепежа к силе трения и упора добавил ещё и надёжности силы склеивания, которую обеспечивает использование синтетических смол и клеёв. К ведущим достоинствам анкерного крепежа добавились новые:

создание крепежа- монолита:
пригодность для наружных и внутренних работ;
исключительная эффективность в крепеже рыхлых и тонкостенных материалов, на краю конструкции;
стойкость к вибрации;
компактность упаковки;
большие сроки эксплуатации.

Предложения ведущих фирм HILTI, BIT и Chemofast насытили отечественный строительный рынок уникальными марками химических составов для анкерного крепежа, которые расцениваются как ноу-хау в этой области.

Простые в использовании, доступные в цене, химические анкеры доказали свои преимущественные свойства.

Пластиковые анкеры

Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве. Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной. Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.

Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.

Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Грунтовые анкеры

Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.

В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Анкеры для устройства фундамента

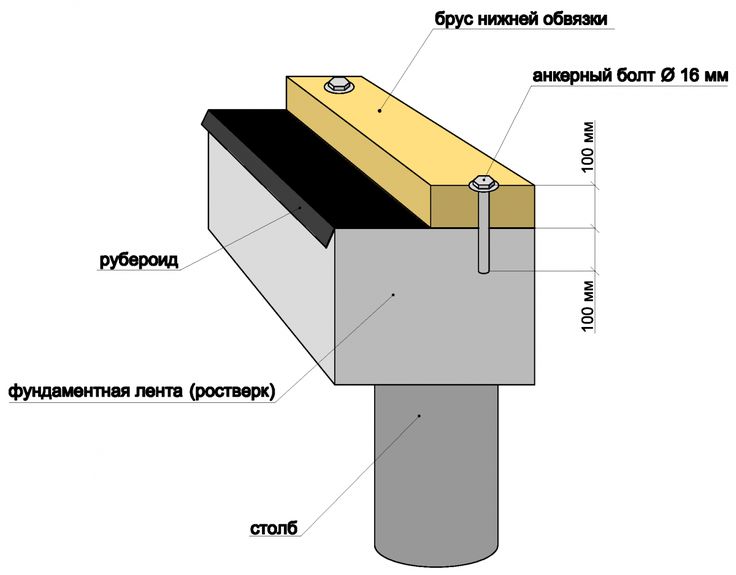

Чтобы увеличить сцепление конструкций с фундаментом используют фундаментные болты: съёмные, глухие и закладные. Их делают прямыми, изогнутыми, составными или даже в соединении с анкерной плитой, что позволяет монтировать прямо в жидкий бетон. Самые большие сложности с установкой глухих болтов: их положение точно выверяют с помощью стальных кондукторов (стоек и связей), поскольку после заливки бетоном уже ничего нельзя поправить.

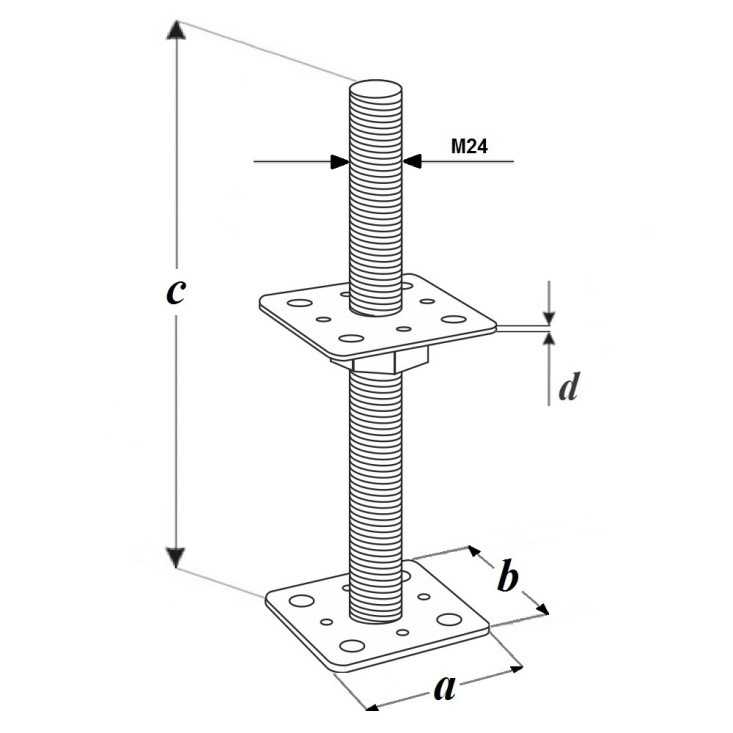

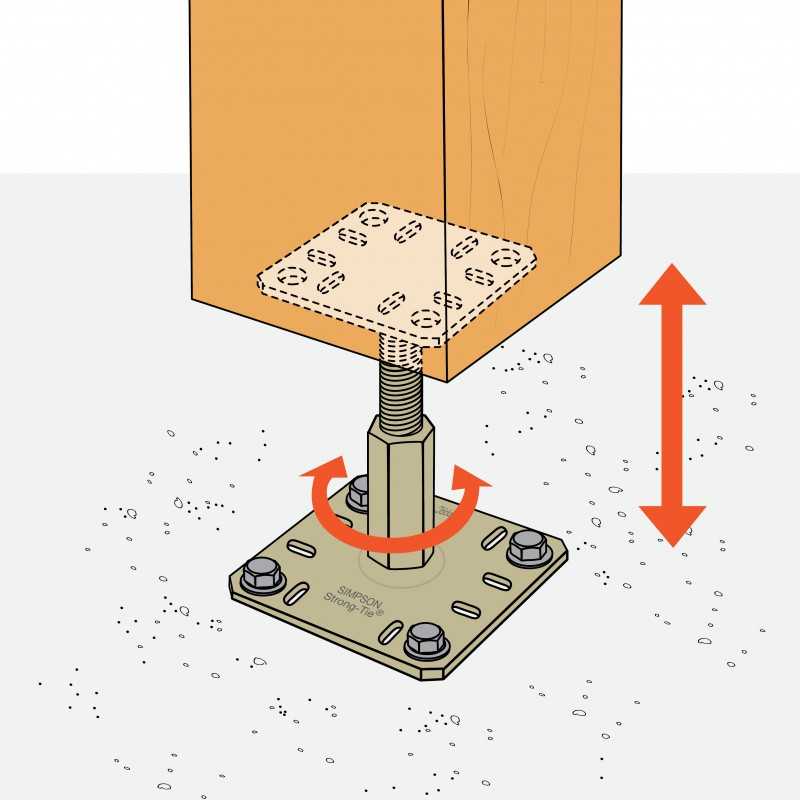

Анкер регулировочный по высоте

Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Классификация анкеров по материалу соединяемых конструкций

Для листовых материалов: панели ДСП,гипсокартон и т. п.
Для плотных материалов: природный камень, бетон, кирпич.
Для пустотелых материалов: пенобетон, газобетон, щелевой кирпич.

В зависимости от массы соединяемых конструкций и материала выбирается способ анкерного соединения или комплексный подход к его использованию.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

вырывающая сила;
изгибающий момент;
крутящий момент;
комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

в величине изделия;
по назначению;
по материалу;
в величине закупочной партии
инновационных модификаций;
популярности производителей.
