Муфты для арматуры обжимные и винтовые: монтаж, характеристики, цена

Ускорить механический процесс соединения любых видов арматуры, включая термоупрочненную, стало возможно с появлением на строительном рынке специальных муфт. Их использование эффективнее стыковки сваркой и других способов. Зарекомендовали себя в местах с нестабильной почвой и сейсмоопасных зонах.

Оглавление:

1. Классификация и описание
2. Порядок проведения работ
3. Цены

Что это такое и их виды

Каркас собирается из отдельных стержней, плотно скрепленных между собой. Стыковка классическими методами имеет определенные минусы:

• соединение прутков, идущих в одном направлении, выполняется внахлест;
• качественная вязка требует большого количества времени;
• закрепить арматурные прутья одной сваркой невозможно из-за вероятности разрыва;
• сочетание сварки с вязкой дает положительный результат, но это занимает лишние рабочие силы.

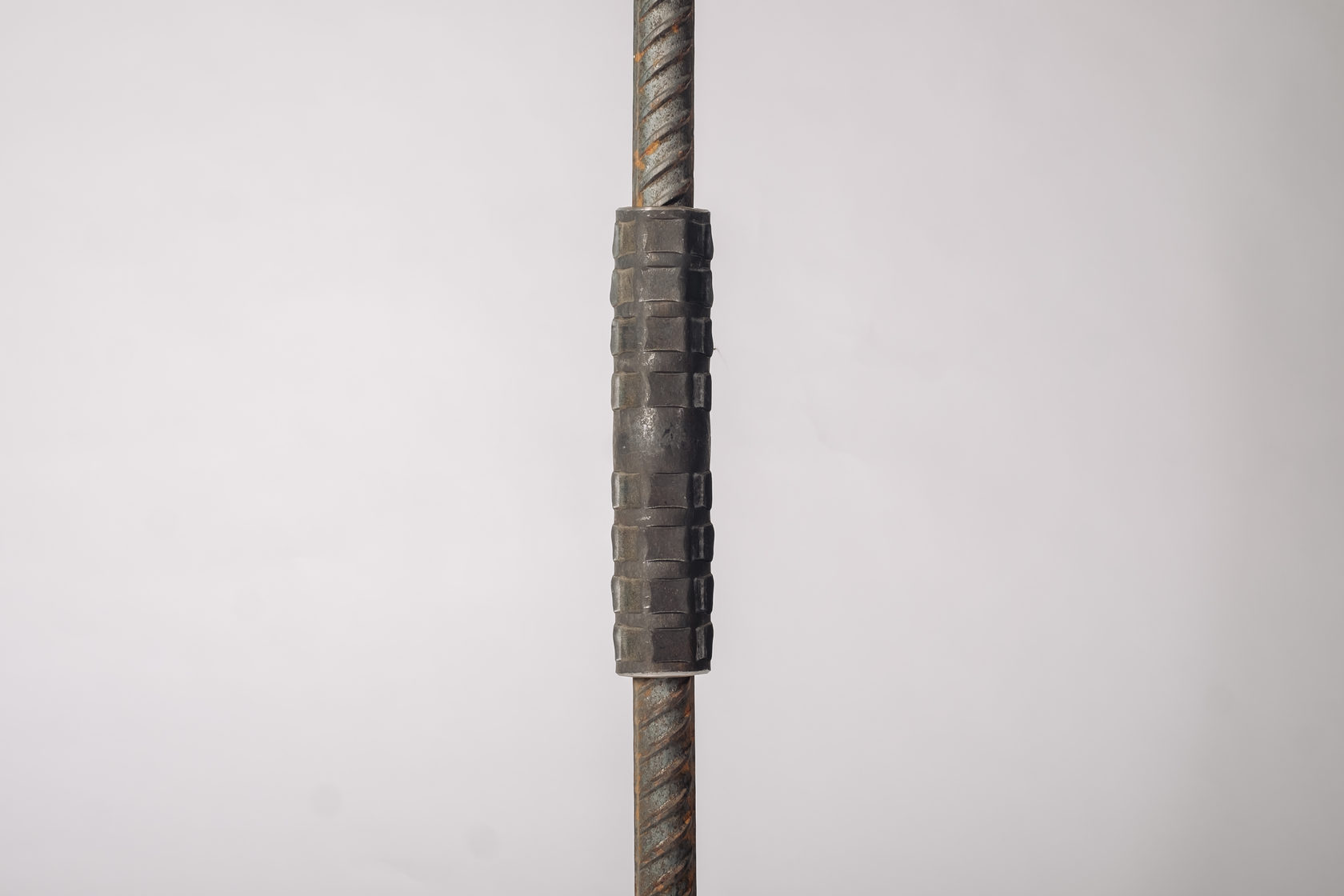

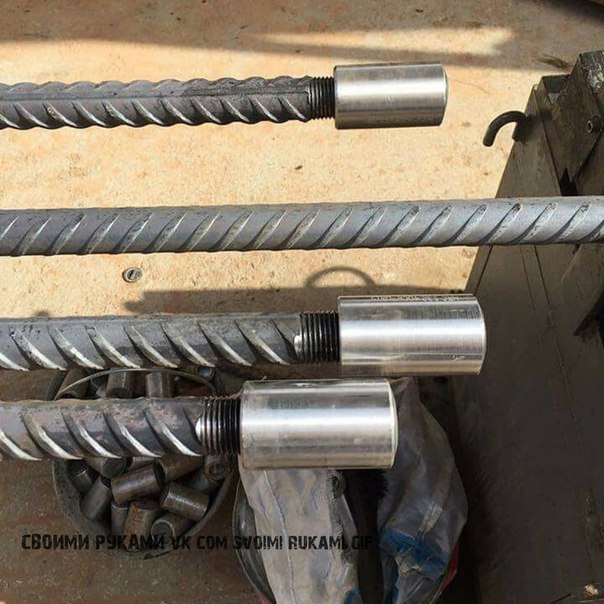

Муфты представляют собой цилиндры из высокопрочного металла, пустотелые изнутри.

1. Элементы могут иметь длину от 70 до 200 мм.

2. Внутри изделий находится определенный тип фиксации:

• резьбовое соединение;
• обжимные кольца.

Это не дает стержню разболтаться во время эксплуатации и выпасть.

3. Толщина стенок муфт варьируется в промежутке 2-5 мм.

Согласно результатам испытаний, проведенных на основании нормативных документов ГОСТ 12004-81 и 10922-12, были разработаны технические условия с информацией по проектированию и монтажу конструкций.

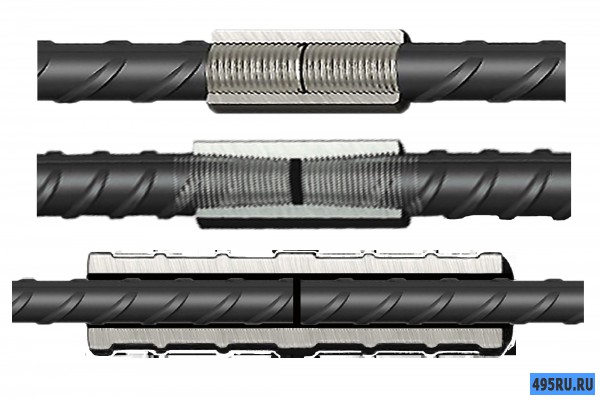

Вид		Способ действия	Плюсы	Минусы
Обжимные		Путем опрессовки металлических прутьев.	Быстрота процесса; низкий расход арматуры. Не требуется привлечение людей со специальным техническим образованием, согласно ГОСТ 34278-2017 рабочие могут быть аттестованы квалификационной комиссией предприятия.	Требуется использование дополнительного оборудования.
Винтовые	Стандартные	Для стержней с одинаковым сечением.		Можно купить некачественно изготовленное изделие, производители делают замену стали на более дешевый, низкосортный металл.

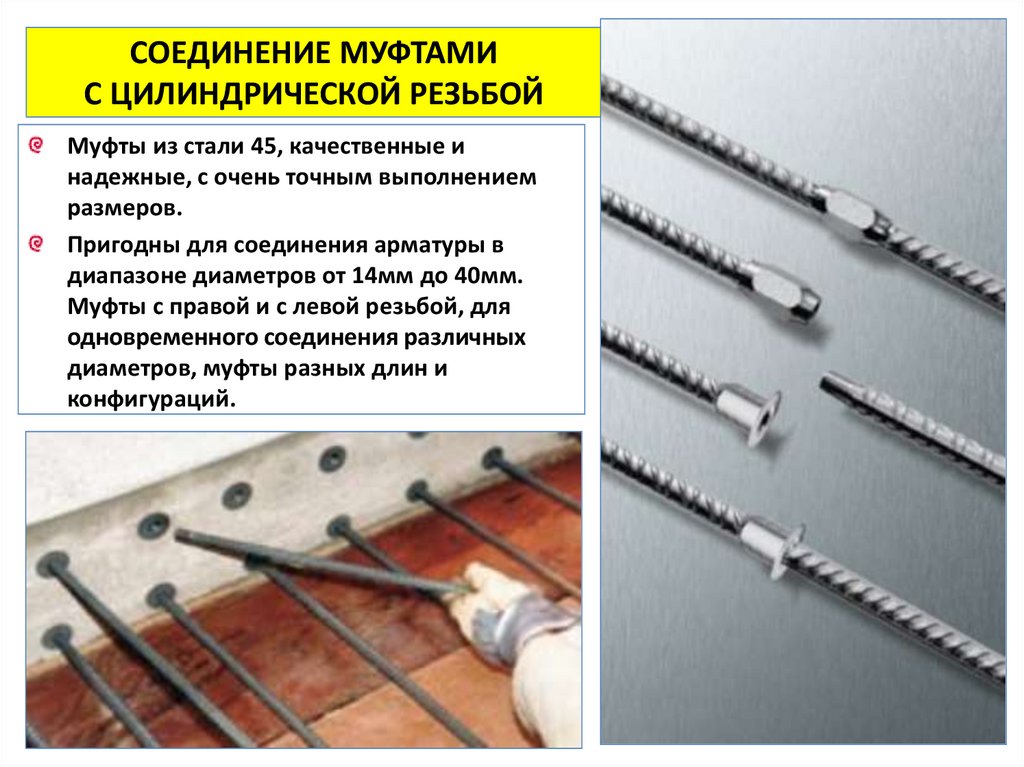

	Резьбовые соединения
	Сварные	Используют с прокатным профилем.
	Переходные	Применяют, когда необходима затяжка муфты на арматуре разного диаметра.
	Позиционные муфты с параллельной резьбой	Для плотно зафиксированных прутков.
	Концевые (приварные)	Стыковка арматуры с элементами конструкций.

Основным положительным моментом является удобство выполнения монтажных работ.

1. Процесс сборки самого сложного резьбового узла занимает <10 минут, а если стержень обжимается, то в 2 раза меньше.

2. Согласно статистике расход металлопроката на 10-20%.

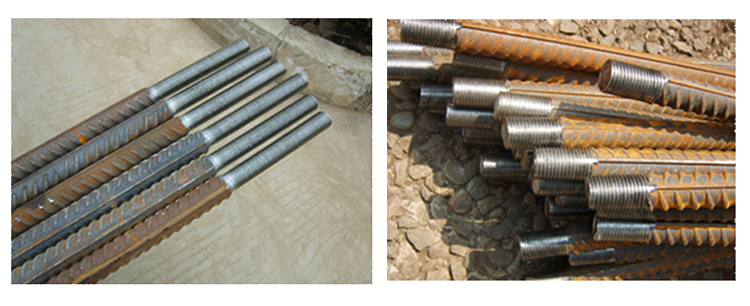

3. Резьбовые муфты требуют предварительно подготовить стык прутьев:

• нарезка может быть конической или прямой, аналогичной по форме той, которая выполнена внутри соединительной детали;
• решение о типе резьбы принимается на стадии подготовительных работ;
• коническая резьба позволяет крепить стержни сечением 50 мм.

4. Обжимные варианты стыкуются при помощи специальных затягивающих гаек, встроенных колец и других видов крепежа:

• имеют малый размер, компактные;
• надежные фиксаторы;
• используются для крепления арматуры, несущей нагрузку.

Прутья, собранные с помощью муфт, по надежности не уступают аналогичным не сегментированным.

Нюансы применения

Способ стыковки и порядок проведения работ зафиксирован в ГОСТ34278-2017, а также в ГОСТ 1.0-2015 и 1.2-2015.

1. Согласно нормативным документам, муфта может применяться для арматуры класса А400-600 с сечением 12-40 мм.

Категория соединения	Предъявляемые требования	Особые условия
D	Действие многоцикловых нагрузок.	Выдерживает >2 млн циклов нагрузки.
S1	20 циклов попеременного растяжения-сжатия в зоне крепежа.	Устойчивость к сейсмическим толчкам.
S2	4-8 циклов переменной упругопластической нагрузки.

2. Данное изделие проходит обязательную проверку на:

• разрывное усилие;
• деформацию стыка;
• прочность при нагрузках;
• геометрические параметры.

3. Для эффективного действия муфты ее крепление должно выполняться соответствующими инструментами до момента полной затяжки.

4. Технологический процесс стыковки путем обжима не требует специального оборудования для формирования резьбы. Порядок проведения монтажных работ:

• муфты устанавливаются на прутки в местах планируемого соединения;

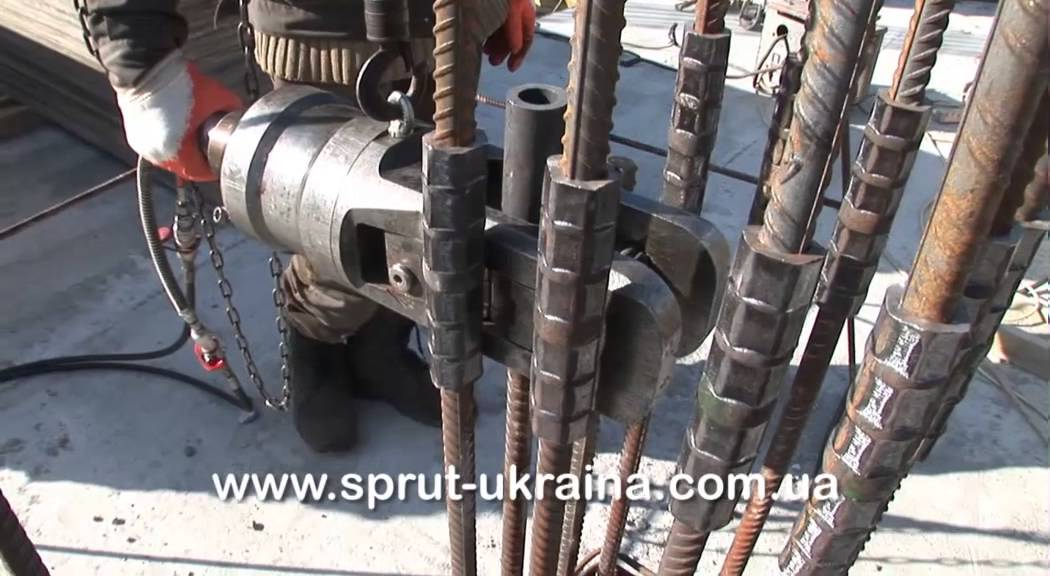

• при помощи гидравлического приспособления деталь обжимается;
• производится контроль качества сборки путем инструментальной проверки.

Для работ требуется только гидравлическое оборудование. Сложностью являются проблемы установки аппаратуры в местах большой плотности армирования. Скорость стыковки по этой технологии не превышает 5 мин.

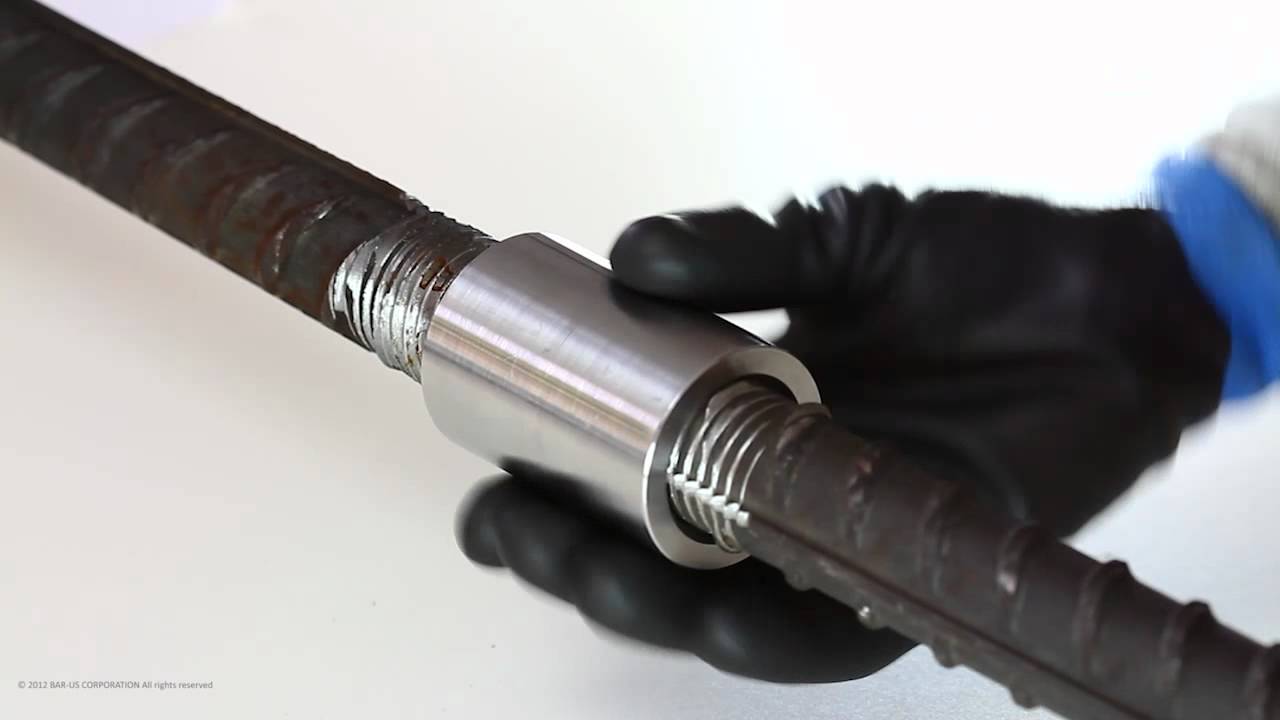

5. Процесс крепления резьбовых муфт:

• выполняется центрование;
• на торцах стержней нарезается резьба;
• специальным ключом навинчивается муфта.

Использование при монтаже динамометрического ключа упрощает контроль качества стыков.

6. Изделия с резьбой делятся на два типа:

• с конической формой чаще всего используют при строительстве объектов, не несущих стратегического назначения;
• с параллельной резьбой применяют в случаях, когда к строениям предъявляются повышенные требования безопасности, например, при возведении объектов в сейсмически опасных зонах.

Детали с параллельной резьбой по размеру меньше, чем аналоги с конической формой. При этом сечение прутка идентично.

7. Применение крепежа позволяет выполнить стык стержней, имеющих любой пространственный угол наклона. Также можно:

• делать неограниченное количество соединений;
• контролировать качество стыка при удлинении муфты;
• сохранить целостность каркаса при разрушении монолита;
• равномерно распределить нагрузку и прочность по длине прута.

Стоимость

Цена изделий в среднем держится в одинаковом диапазоне и зависит от компании изготовителя, материала и региона. Купить можно как в розничной сети, так и заказав у производителя.

1. Муфты резьбовые:

Вид	Сечение	Внешний диаметр, мм	Резьба	Длина, мм	Материал	Масса, кг	Цена, руб
Стандартные	20-40	31 — 59	М20х2,5 – М40,2х3,0	50-95	Сталь	0,175-1,085	204,27-404,29
Переходные	25/28	41	М25,5х2,5/ М28,6х3,0	70	Сталь	0,375	453,47
	28/32	47	М28,6х3,0/ М32,6х3,0	75		0,533	535,6
	36/40	59	М36,5х3,0/ М40,2х3,0	95		1,085	960,64
Позиционные	20-40	31 — 59	М20х2,5 – М40,2х3,0	50-95	Конструкционная сталь	0,175-1,085	306,41-606,44

2. Муфты обжимные:

Тип	Сечение	Внешний диам-р, мм	Толщина стенки, мм / варианты переходов	Длина, мм	Мат-л	Масса, кг	Цена, рубли
Стандартные 1	16-40	30-70	5-12	80-200	Сталь	0,189-3,421	95-480
Стандартные 2				130-320		0,437-5,473	110-600
Переходные	22/20	42	22/18-22/16	110		0,83	240
	36/32	63	36/28-36/25	180		2,956	440
	40/36	70	40/32-40/28	300		4,33	700

В большинстве случаев компании предоставляют скидки, зависящие от стоимости заказа. Вся информация обсуждается индивидуально с покупателем.

---



Механическое муфтовое соединение стержневой арматуры встык (опрессовка муфтой)

При быстрорастущих объемах применения монолитного железобетона в строительстве (гражданском, промышленном, специальном, объектов атомной энергетики, мостостроении) приоритетом при выборе технологии возведения арматурных каркасов является не стоимость изготовления, а эксплуатационная безопасность сооружения в течение всего проектного срока службы.

Из мировой практики известно, что один доллар, вложенный в повышение долговечности сооружения дает более ста долларов отдачи в эксплуатации.

Известно, что арматурные работы составляют по трудозатратам и продолжительности по времени основную часть стоимости сооружения по сравнению с бетонными и опалубочными работами.

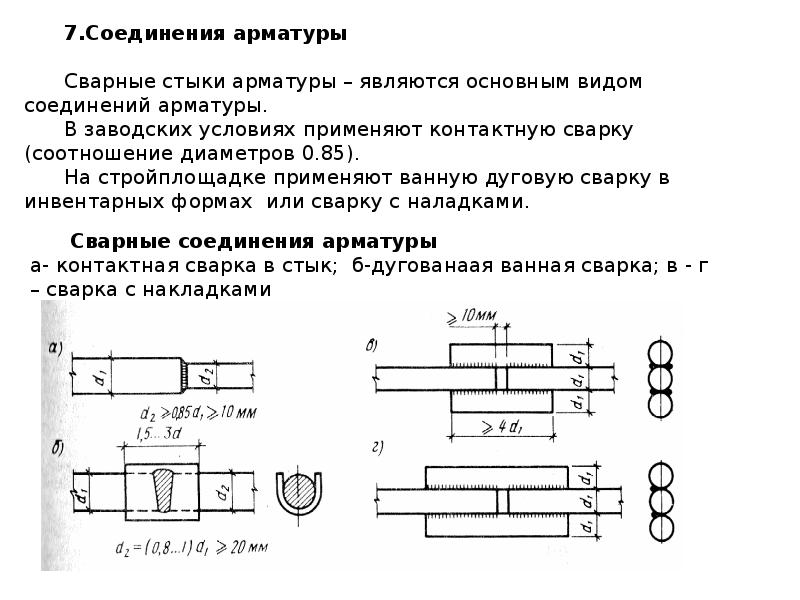

Мировым опытом общепризнано, что сварные соединения, как способ равнопрочного стыкования строительной арматуры, не имеют перспектив.

Опыт возведения арматурных каркасов монолитных сооружений однозначно определяет как наиболее рациональные, экономически целесообразные и гарантирующие эксплуатационную надежность технологии – муфтовые механические соединения стержневой арматуры: обжимные; резьбовые, винтовые с стопорными гайками и болтовые. Муфтовые механические соединения, обеспечивая стык с прочностью на растяжение, превышающей фактическое усилие временного сопротивления соединяемого проката и с гарантией выносливости, не имеют ограничений, присущих сварным соединениям, и позволяют решить строительную задачу любой сложности.

Мировой опыт (7, 8, 9, 10, 11,14) рекомендует для обеспечения арматурных работ при новом строительстве, ремонте и реконструкции сооружений применение разнообразных муфтовых соединений арматуры: обжимных, резьбовых, болтовых.

Таким образом, обжимные соединения, муфты с конической и/или параллельной резьбой, и болтовые муфты образуют функционально полный набор способов стыкования строительной арматуры, позволяющий решить любую конструкторскую и строительную задачу независимо от сложности и размеров возводимого, или реконструируемого объекта.  Продолжается дальнейшее технологическое совершенствование муфтовых механических соединений, например, обжимные муфтовые соединения развились в комбинированные муфтовые, т. е. в обжимные с резьбовой вставкой, изготавливаемые на высокопроизводительном оборудовании непосредственно на стройплощадке.

Механические соединения стержневой арматуры встык опрессовкой муфты (Repair Splicing System)

Механические соединения стержневой арматуры встык опрессовкой муфты (Repair Splicing System) представляют на мировом рынке ряд ведущих фирм: Bar Splice Products, Inc; Dextra Manufacturing Co., Ltd.; CASTL–MBA (BSG coupler system). Эти бренды представлены в десятках стран мира и остаются ведущими способами механического соединения арматуры периодического профиля встык, как одинакового, так и различного диаметра. Метод применим для соединения арматуры в диапазоне диаметров от 10 до 57 мм. Применяемые переносные прессы представлены в номенклатурном ряде, используются и стационарные прессы.

Обжимные соединения арматуры получают многократным последовательным, либо однократным обжатием переносным гидравлическим прессом арматуры в стальной муфте. С целью повышения эффективности технологии применяют стационарные прессы (расположенные на строительной площадке) для предварительной опрессовки однократным обжатием соединительных муфт с двух сторон арматуры диаметром из ряда Ø 10-57 мм на 1/2 длины соединительной муфты. Возможно также получение соединения деформированием муфты посредством ее протяжки (технология «FLIMU», DYWIDAG).

Экспертные оценки (4, 10, 11, 14) характеристик различных способов механических соединений строительной арматуры по основным параметрам: габариты стандартного соединения; стоимость; прочность; возможность укрупнения стержней арматуры; квалификация персонала; скорость подготовки соединения; объем контроля; вариативность исполнения; стойкость соединения к динамическим нагрузкам; необходимость вспомогательного оборудования; зависимость от параметров арматуры; наличие ограничений (среднее значение по 10-бальной шкале): обжимные муфты-7,75; болтовые муфты,-7,67; винтовые муфты с стопорными гайками,-8,42; резьбовые муфты с конусной резьбой,-8,66-9; резьбовые муфты с параллельной резьбой,-9,17; комбинированные муфты (предварительно обжатые с резьбовой вставкой), -8,5.

По совокупности существенных признаков обжимные муфтовые соединения находятся в одном ряду с резьбовыми муфтовыми соединениями различного типа.

В российских условиях актуально продолжить развитие технологии производства обжимных муфтовых соединений арматуры. Эта технология конкурентоспособна с резьбовыми соединениями за счет применения стационарных прессов предварительной заготовки стержней с однократным обжатием муфт на половину их длины с двух концов арматурных стержней илитехнологической линии для предварительной разметки стержневой арматуры и серийной опрессовки соединительных муфт с двух сторон арматуры;совершенствования номенклатурного ряда мобильных прессов, снижения их веса, улучшения конструкции пресса в части удобства пользования и управления, надежности, обеспечения автоматического цикла обжима, обеспечения работы при часто расположенной арматуре, удешевления процесса производства муфт с полной заводской готовностью к применению, оптимизации процесса маркировки муфт и арматуры для упрощения методов контроля; применения мобильной испытательной установки опрессованных соединений на прочность при растяжении в условиях строительной площадки. Предстоит развить опыт ОАО «Мостотрест» (17) по применению механического стыкования стержневой арматуры обжимными муфтами с соединительными элементами на резьбе.

Из механических соединений наибольшее применение в России нашли только обжимные муфтовые соединения. Также, представлены и сертифицированы в России соединения муфтами с параллельной и конусной резьбой; соединения арматуры винтового профиля винтовыми муфтами со стопорными гайками; болтовые муфты, которые не нашли широкого применения вследствие ограниченности российского оборудования в этой области и высокой стоимости импортного оборудования и муфт.Кроме того, разнообразие отечественных арматурных сталей по способам заводского изготовления и виду периодического профиля определяет особый подход к использованию муфтовых резьбовых соединений (15,16). Известна прямая зависимость прочностных и деформационных показателей резьбового соединения от длины свинчивания и механических характеристик соединяемых элементов; поставлена задача создания унифицированного типа муфт при использовании для всех широко распространенных классов арматуры периодического профиля (15). При производстве резьбовых муфтовых соединений должна быть обеспечена защита резьбы на подготовленных к стыкованию элементах соединений и собранных соединений от влаги (коррозии). Зарубежные резьбовые соединения разрабатывались применительно к арматурным стержням выпускаемым в этих странах с специфическим периодическим профилем, особенностями технологии выплавки и проката, для своих климатических условий. Непосредственный перенос разработанных за рубежом конструкций резьбовых стыков на отечественную арматурную сталь и для конструкций, работающих в наших температурно-климатических условиях исключен, их применение должно быть в соответствии с конкретными Техническими условиями.

Применение муфтовых обжимных соединений арматуры по опыту российских (18) и зарубежных производителей (7, 8, 9, 10, 11) позволило увеличить производительность труда в 10–15 раз по сравнению с сварными соединениями, значительно уменьшить себестоимость работ.

Российские стандарты (1, 2, 3) на применение механических соединений стержневой арматуры распространяются на опрессованные соединения металлической стержневой арматуры с периодическим профилем железобетонных конструкций зданий и сооружений различного назначения и любой степени ответственности, воспринимающих постоянные, временные и особые нагрузки (взрывные, сейсмические и др. ) в климатических районах с расчетной температурой до минус 55°С, в районах с сейсмичностью до 9 баллов.

Правильный выбор соответствующих способов изготовления механических муфтовых соединений арматуры,-гарантия эксплуатационной безопасности в течение проектного срока службы объекта.

Одно из ведущих российских предприятий в области обжимных муфтовых технологий, уже более семи лет, ЗАО «Энерпром» (г. Иркутск).

Выполненные проекты с применением гидравлического оборудования «Энерпром» для механического соединения стержневой арматуры встык опрессовкой муфт:

1. Строительство стадиона “Фишт” в г. Сочи
2. Строительство моста через бухту Золотой Рог
3. Строительство нового вокзала в г.Адлер
4. Строительство моста через Москву реку, г. Москва, Зарядье
5. Около 43 объектов в России и Р. Казахстан.



Библиография

1. СТО НОСТРОЙ 143-2014. «Соединения металлической стержневой арматуры методом механической опрессовки. Правила и контроль выполнения, требования к результатам работ».
2. СТО СРО-С 60542960 00011-2012. «Требования к механическим соединениям арматуры железобетонных конструкций, предусмотренных рабочей документацией, при выполнении работ по строительству, реконструкции и капитальному ремонту ОИАЭ».
3. ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия».
4. Рябов А.Б.Опыт применения механических муфтовых соединений арматуры и обоснование эффективности их применения. Санкт-Петербург. 2008.
5. ТУ 4842-026-77625325-2009, с изм. №1 от 2011г. Соединения механические опрессованные арматурного проката для железобетонных конструкций. Держатель подлинника ЗАО «Энерпром»
6. Протокол испытаний №21 от 27 июля 2009 г «ЦНИИС-ТЕСТ». Испытания на выносливость при растяжении соединений арматуры периодического профиля (Ø 25 и 32 мм), опрессованных с гарантией выносливости (соединения ЗАО «Энерпром»).
7. Bar Splice Products, Inc.
8. Dextra Manufacturing Co., Ltd.
9. CASTL- MBA (BSG coupler system).
10. RESEARCH REPORT: R 25011 (CS1 #03 21 00). BASED UPON ICC EVALUATION SERVICE. REPORT NO. ESR—2299. REEVALUATION DUE DATE: August 1, 2018 Issued Date: August 1, 2016 Code: 2014 LABC.BarSplice Products, Inc.
11. ICC-ES Evalution Report ESR-2299, July 2015. www. icc-es.org. Report Holder BarSplice Products, Inc.
12. Толеугали Н. Д.Санкт-Петербургский политехнический университет Петра Великого. Оценка технологий возведения арматурных каркасов высотных монолитных конструкций // Молодой ученый. — 2015. — №24. — С. 223-227.
13. Клименов В.А., Овчинников А.А., Осипов С.П., Устинов А.М., Штейн А.М., Данильсон А.И. Исследование и неразрушающий контроль при разработке новых строительных конструкций. Томский государственный архитектурно-строительный университет. Национальный исследовательский Томский политехнический университет. 2015.
14. INVESTIGATION OF THE BEHAVIOR OF OFFSET MECHANICAL SPLICES. UniversityofSouthCarolina, 2005
15. Клочанов И.Е. ВЛИЯНИЕ МЕХАНИЧЕСКИХ СВОЙСТВ МАТЕРИАЛОВ МУФТОВЫХ СОЕДИНЕНИЙ АРМАТУРЫ // Современные проблемы науки и образования. – 2014. – № 2.
16. Дъячков В.В. Свойства и особенности применения в железобетонных конструкциях резьбовых и опрессованных механических соединений: Автореф. дис. канд. техн. наук. – Загорские Дали, 2009. –76 с
17. ОАО «Мостотрест». «Федеральный строительный рынок» № 91. Рубрика: Транспортное строительство.30.04.2011
18. Российские производители обжимных муфтовых соединений стержневой арматуры: ЗАО «Энерпром», ОАО «Мостотрест», ГК «Промстройконтракт», ООО «Спрут», ООО «Следящие тест-системы», ООО «УК «Уралэнергострой».



Резьбовые муфты для мех. стыковки арматуры напрямую от производителя

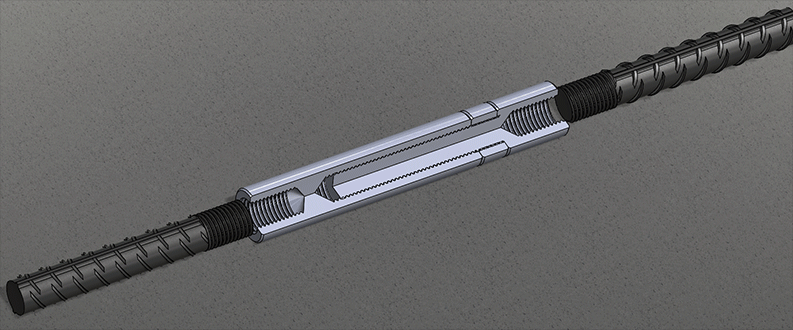

Резьбовые соединения по способу изготовления и типу резьбы на концах арматурных   стержней  подразделяются на соединения с конической или цилиндрической резьбой, созданной методом нарезки или накатки либо непосредственно по периодическому профилю арматурного стержня, либо на предварительно высаженной головке (участке увеличенного диаметра с помощью давления) на конце арматурного стержня. Накатка применяется при изготовлении цилиндрических резьб.

По назначению резьбовые соединения подразделяются на:

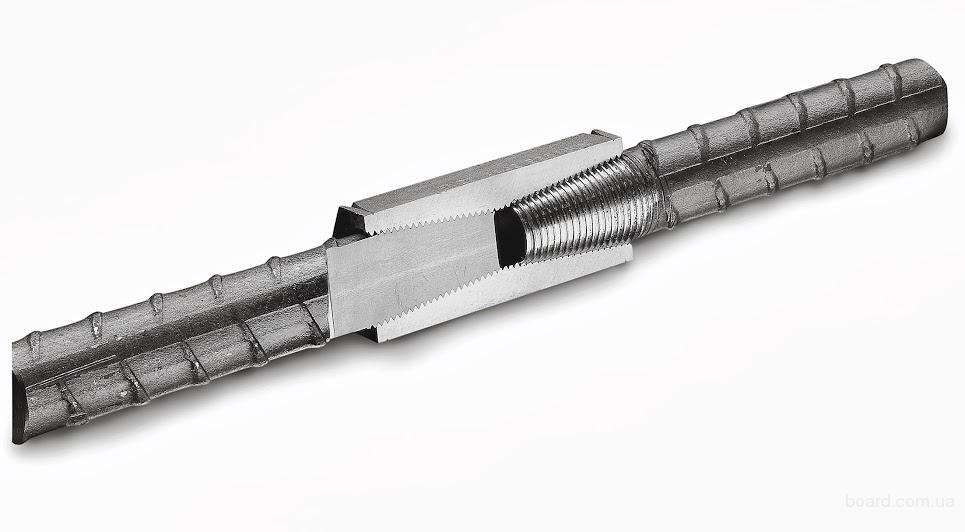

Стандартное резьбовое соединение.

• Стандартные – предназначены для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться.

Применяются при сборке арматурных сеток и каркасов из отдельных стержней.

Переходное резьбовое соединение.

• Переходные – предназначены для соединения стержней разного диаметра в тех же условиях, что и стандартные.

Позиционное резьбовое соединение

Позиционные – предназначены для соединения арматурных стержней в тех случаях, когда ни один из стыкуемых стержней не может свободно вращаться. Применяются для соединения готовых арматурных каркасов, криволинейных стержней или готовых железобетонных элементов. Позиционные соединения бывают  различных     типов  в зависимости от применяемой  технологии и производителя соединительных элементов: 1 тип – с удлиняющим элементом, 2 тип – со стягивающим элементом, 3 тип – со стандартной муфтой с контргайкой или без контргайки , 4 тип – с разнонаправленной резьбой (выглядит как стандартное соединение).

с удлиняющим элементом соединение с стягивающим элементом соединение без контргайки соединение с контргайкой.

Резьбовые и винтовые соединения должны в обязательном порядке быть затянуты с помощью трубного или динамометрического ключа с усилием, в соответствии с рекомендациями изготовителя соединений, обеспечивающим деформативность соединений. При указании усилия затяжки в НД на соединения для выборочного контроля затяжки необходимо использовать только динамометрические ключи.

Для соединительных элементов резьбовых соединений арматурных стержней, в качестве материала,  используется сталь марок 40, 45, 45Х, 45Г2 и аналоги по ГОСТ 1050.

Длина ключа, применяемого для затяжки механических соединений, должна быть не менее:

• для арматуры диаметром 12-18 мм – 0,3 м;
• для арматуры диаметром 20-28 мм – 0,5 м;
• для арматуры диаметром 32-40 мм – 0,7 м.

Для контроля затяжки механических соединений и концевых анкеров используются специальные  динамометрические  ключи. Динамометрические ключи, используемые для затяжки соединений, должны проходить ежегодную калибровку.

Соединительные муфты для арматуры



На сегодня основной метод механико-резьбового скрепления арматурных стержней, стандартизированный для использования на территории нашей страны, представлен муфтовой системой, позволяющей фрагментарно устранять стыки на арматурной вязке путем замены их на муфтовое соединение арматуры.



Данный вид сборки масштабно внедряется в современных сооружениях и исключает какие-либо минусы сварочной сборки конструкции и вязи арматурных штырей. Спецификой муфтного монтажа является инновационность, широко востребованная при постройке многоэтажных зданий, гидростанций, мостов, атомных станций.



Данные системы предусматривают разные варианты крепежа к основаниям каркаса:

•    обжимной узел из целой трубы;
•    муфта с коничной резьбой;
•    конструкция под винтообразную арматуру с 2-мя контргайками.



Преимущества муфтовых соединений





• •    возможность многофункционального расположения железной конструкции на месте: вертикальном, горизонтальном либо наклонном;
• •    цикличность процесса сборки каркаса;
• •    повышенная скорость выполнения сборки конструкции при помощи специализированного оборудования;
• •    возможность монтажа стального корпуса независимо от метража, что полностью ликвидирует риск перерасхода корпусных элементов;
• •    отсутствие лимита муфтного соединения арматурных штырей в едином разрезе системы;
• •    простой контроль качества исполнения состыковки корпуса;
• •    строительный каркас в системе какого-либо сооружения – это целостный железный штырь, который не рушится, если слой бетона поврежден;
• •    не нужно выполнять высококвалифицированные сварочные работы;
• •    в зоне стыковки сечение стальной арматуры содержит наименьшую площадь;
• •    гарантировано равномерное распределение прочности соединений, что существенно уменьшает сроки возведения единых систем;
• •    нарезку осуществляют при помощи классических приспособлений в мастерских либо дома;
• •    резьбу создают разными приемами, например – накатка, штамповка и прочее;
• •    собирают арматурные элементы с помощью подручного инструмента;
• •    протекание рабочей среды на поверхность легко решается в результате заделки с помощью льняномасляной пряди.



Себестоимость сборки конструкции закладывается при планировке, среди основных позиций в списке расходов наиболее значимы сроки, уровень трудоемкости процесса, число элементов каркаса и их стыков. Как правило, процесс стыкования пары стержней занимает около 10 мин. Сюда входит продолжительность нарезания резьбы на стержневом торце, центрировка и завинчивание муфты ключом со встроенным силомером. При таком виде сборки значительно упрощается стыковой контроль.



Требуется парное исследование границ по партиям, что несравнимо по трудоемкости с анализом сварных соединений, где часто каждый элемент нужно проверять радиографическим способом. Механический контакт способствует увеличению длины межарматурных промежутков и прекрасно подходит для легкого и быстрого монтажа конструкций.



Особенности соединения элементов с помощью муфт









Муфта для соединения арматуры не требует лишних крепежных элементов. Однако и здесь все-таки есть недостатки. Снижается прочность и надежность монтажа при нарезке резьбы, что сокращает толщину стен конструкции. Следовательно, тонкостенные трубы совершенно не годятся для подобной обработки резьбы. Вообще такая состыковка применяется для продукции с наиболее толстенными стенками. Кроме того, требуется немало стараний, чтобы навертеть муфтовый крепеж на микрорезьбу одновременно с прокладкой.



Применение муфты для стыковки арматуры предусматривает использование разнообразных запорных элементов, представляющих собой задвижку, ограничитель, клапан и прочее. Обжимные варианты обеспечивают прочные равномерные соединения 2-х штырей посредством зажима без спецподготовки торцов. Такая технологическая схема гарантирует хорошую стыковку и полезную непрерывную систему стыка в жестких блоках. Для ее осуществления потребуется наличие непосредственного соединительного устройства, а также гидромеханического спецоборудования.



Технология сборки изделий





1. сборка обжимных устройств на арматурных штырях в предполагаемом месте;
2. опрессовывание узла благодаря гидравлическому прессу;
3. визуальный осмотр и контроль качества комплексного изделия.



Согласно мнению экспертов использование муфты для арматурного монтажа  считается идеальной альтернативой состыковки стержней внахлест, потому что именно она содействует устранению перерасхода металлопроката, а также уменьшению затрат примерно на 27%. Контрольные тестирования доказывают соответствие таких элементов соединительной арматуры строгим инженерным требованиям.

Механизированная стыковка корпуса с использованием простых и расточных переходных обжимочных устройств при соблюдении определенной технологии, правильного обжима и верной подборке изделий гарантирует долговечную прочность сборки.

Производство резьбовых и обжимных муфт для арматуры

B.B. ДЬЯЧКОВ, инж. (НИИЖБ), Прочность и деформативность резьбовых механических соединений арматуры

Возрастающие объемы монолитного строительства в России диктуют необходимость перехода на более надежные и скоростные технологии возведения зданий и сооружений. При проектировании и возведении высотных зданий и сооружений из монолитного железобетона возникает проблема быстрого и качественного соединения арматурных стержней, так как длина поставляемой на стройплощадку арматуры ограничена условиями транспортировки и не превышает 12 м.

В настоящее время в России для соединения арматурных стержней применяются в основном два вида соединений – сварные и внахлестку без сварки. Причем сварные и нахлесточные соединения имеют ряд существенных недостатков, которые говорят о целесообразности применения механических соединений.

Применение сварных соединений связано с большой стоимостью электроэнергии, привлечением высококвалифицированных сварщиков и сложным контролем качества. Более простым является соединение внахлестку без сварки, но и оно также имеет ряд недостатков: перерасход арматуры за счет перепуска стержней; необходимость установки дополнительной поперечной арматуры в зоне нахлестки; затруднение бетонных работ в густоармированных конструкциях.

Применение резьбовых механических соединений исключает эти недостатки. Кроме того, в ряде конструкций соединения внахлестку вообще не допускаются.

В связи с этим все больше внимания уделяется механическим соединениям, но из всех их типов в нашей стране наибольшее применение получили только опрессованные стыки арматуры периодического профиля и соединения с помощью муфт арматуры винтового профиля.

В НИИЖБе в лаборатории арматуры были выполнены исследования прочности и деформативности таких соединений. Целью исследований было определение геометрических размеров муфт и усилия обжатия, обеспечивающих выполнение требований прочности и деформативности, установленных для растянутых соединений, и разработка рекомендаций по их применению [1].

Необходимость проведения исследований резьбовых механических соединений арматуры и их сертификация в системах ГОСТ Р и Мосстройсертификация обусловлена острой потребностью строительства в таких соединениях.

Лабораторией арматуры были проведены сертификационные испытания соединений LENTON и BARTEC.

В процессе их выполнения были разработаны технические условия [2,3], в которых установлены основные требования к прочности и деформативности таких резьбовых механических соединений (табл.1).

Испытания проводились на механических соединениях LENTON производства корпорации «ERICO» (рис.1) и BARTEC производства фирмы «DEXTRA» (рис. 2) арматуры класса А500С диаметрами 12,25,40 мм.

Оба соединения относятся к сжато-растянутым, т.е. к таким соединениям, которые могут воспринимать сжимающие и растягивающие усилия.

На рис.1 и 2 представлены так называемые стандартные механические соединения, предназначенные для соединения стержней одного диаметра, коща при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.

Принципиальное отличие этих соединений между собой заключается в способе нарезки резьбы.

Соединения LENTON имеют разнонаправленную конусную резьбу (рис.З), которая исключает возможность своего повреждения до того, как достигается полное зацепление резьбы.

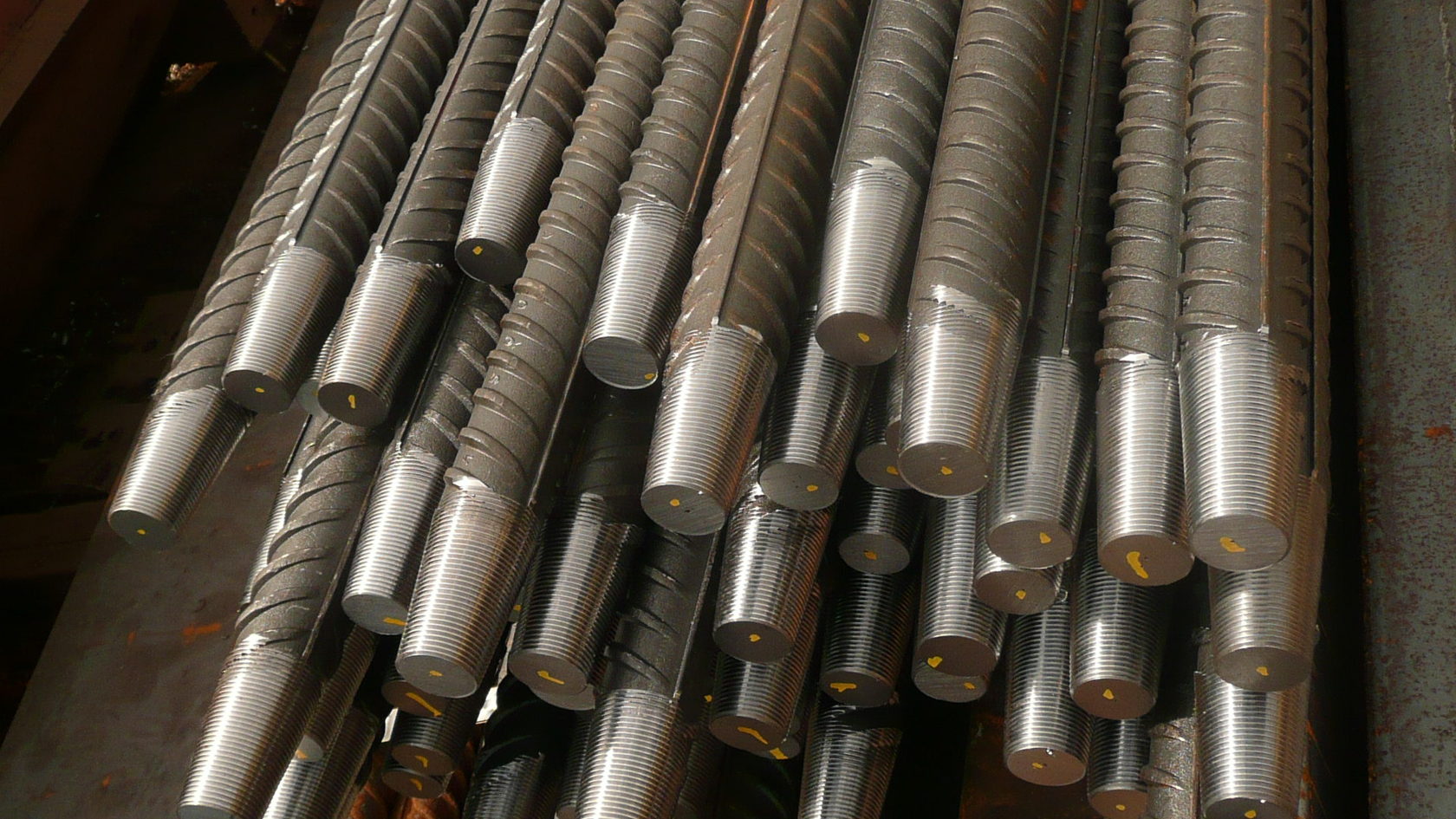

Резьба на концах арматурных стержней для механических соединений BARTEC создается следующим образом: стержень отрезается под прямым углом; путем холодной высадки производится увеличение диаметра конца стержня, на котором будет нарезана резьба; на конце стержня нарезается резьба. За счет увеличения диаметра конца стержня путем холодной высадки ослабления сечения стержня после нарезки резьбы не происходит (рис. 4).

Испытывалось по 2-3 образца-близнеца. Механические свойства некоторых образцов механических соединений приведены в табл. 2,3.

Из этих таблиц видно, что деформативность соединений не превышает 0,1 мм, т. е. удовлетворяет техническим требованиям [2,3]. В противном случае большая деформативность приводит к недопустимой ширине раскрытия трещин в эксплуатационной стадии работы железобетонных элементов.

Все механические соединения должны быть затянуты ключом с усилием, приведенным в табл. 4.

Сертификационные испытания включали в себя растяжение при отрицательных температурах соединений BARTEC арматуры диаметром 12 и 40 мм (по 6 образцов) и по одному исходному образцу каждого диаметра. В табл. 5 приведены результаты испытаний механических соединений BARTEC при отрицательных температурах.

Сначала проводились испытания соединений стержней и исходного стержня диаметром 40 мм при температуре-45°С. Как показывают результаты, приведенные в табл. 5, два из четырех испытанных образцов разрушились по арматурному стержню пластично вне стыка. Однако два других образца разрушились хрупко по обрезу муфты, причем прочность одного из них оказалась даже ниже нормативного значения предела текучести исходной стали (500 Н/мм2), что не удовлетворяет требованиям технических условий. Поэтому оставшиеся два образца соединений диаметром 40 мм были испытаны при температуре -30°С. Из них один разрушился по арматурному стержню вне стыка, а второй – хрупко по обрезу муфты при напряжениях, превышающих нормативное значение временного сопротивления исходной стали. Следовательно, результаты испытаний соединений арматуры диаметром 40 мм при температуре -30°С можно считать удовлетворяющими требованиям технических условий.

Аналогично испытывали образцы диаметром 12 мм. Первые три образца при температуре -50°С показали удовлетворительные результаты, поэтому испытания оставшихся трех образцов проводили при температуре -65°С. Они также показали удовлетворительные результаты.

Оценка прочности механических соединений LENTON при отрицательных температурах была выполнена на основании данных, предоставленных корпорацией «ERICO» удержания этой нагрузки в течение 10 с нагрузка увеличивалась до разрушения образца.

Оценивая результаты испытаний при отрицательных температурах, можно сделать вывод об области применения всего сортамента (12-40 мм) механических соединений LENTON и BARTEC до -30°С — область применения назначена по наихудшим результатам испытаний. Необходимо отметить, что расчетная отрицательная температура для Москвы составляет -28°С, т.е. механические соединения LENTON и BARTEC в Москве применяться могут.

1. Впервые в России были разработаны технические условия для резьбовых механических соединений арматуры, где указаны требования прочности и деформативности соединений, геометрические размеры соединительных муфт и их области применения.

2. Устройство резьбовых механических соединений не требует привлечения высококвалифицированных специалистов. При этом значительно сокращаются расход арматуры и время на устройство стыка.

Болтовые и резьбовые соединительные муфты

Стандартная муфта MBT – болтовая	Соединительная муфта для арматуры MBT – это механическое муфтовое соединение для железобетона B500B диаметром от 10 до 40 мм. Она соединяет два арматурных стержня при помощи зажима – болта. Передаются как усилия растяжения, так и cжатия
Редукционная муфта MBT  – болтовая, переходная	Редукционная муфта служит для соединения концов стержней различного диаметра.
Концевая муфта MBT – анкеровочная.	Концевые анкеры особенно подходят для следующих областей применения: анкеровка арматурной стали, анкеровка в свайных клетях, рыхлых породных анкерах, распределительных плитах давления и сварочных гнездах
Стандартное соединение ТТS с использованием муфт с конической резьбой	Cтандартная, резьбовая, соединительная муфта с конической резьбой подходит для соединения двух стержней одинакового диаметра,где один стержень можно вращать. Он содержит внутреннюю резьбовую втулку, которая сужается к середине соединителя.
Переходное соединение ТТТ с использованием муфт с конической резьбой	Используется для соединения арматурных стержней разных диаметров, где один или оба стержня могут вращаться. Обычно используется в колоннах, где диаметр арматурного стержня уменьшается, когда колонны расширяются вверх по конструкции
Механическое соединение типа CXL с параллельной нарезаемой резьбой	Концы стержня увеличены и имеют параллельную резьбу.Оба конца стержня имеют резьбу до половины длины соединителя и в собранном виде встречаются в центре втулки. Используется для поворота одного или обоих стержней.
Переходное соединение CXL с использованием муфт с параллельной резьбой	Муфты переходный с параллельной резьбой. Используется для соединения арматурных стержней разных диаметров, где один или оба стержня могут вращаться. Обычно используется в колоннах, где диаметр арматурного стержня уменьшается, когда колонны расширяются вверх по конструкции

Соединения арматуры муфтами с цилиндричекой резьбой

Техника соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры



Одним из видов арматурного соединения является резьбовое соединение с цилиндрической (параллельной) резьбой.

Техника соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры является самой передовой и самой популярной в области механического соединения арматуры. Данная техника обеспечивает повышенную надежность соединений, исключает недостатки сварных соединений.

Компания поставляет муфты и станки с данной техникой:

GD-150 Станок для холодной высадки. Номер патента：ZL 97 2 43207．8                                                        GZL-45 Резьбонарезный станок. Номер патента：ZL 97 2 47900．7

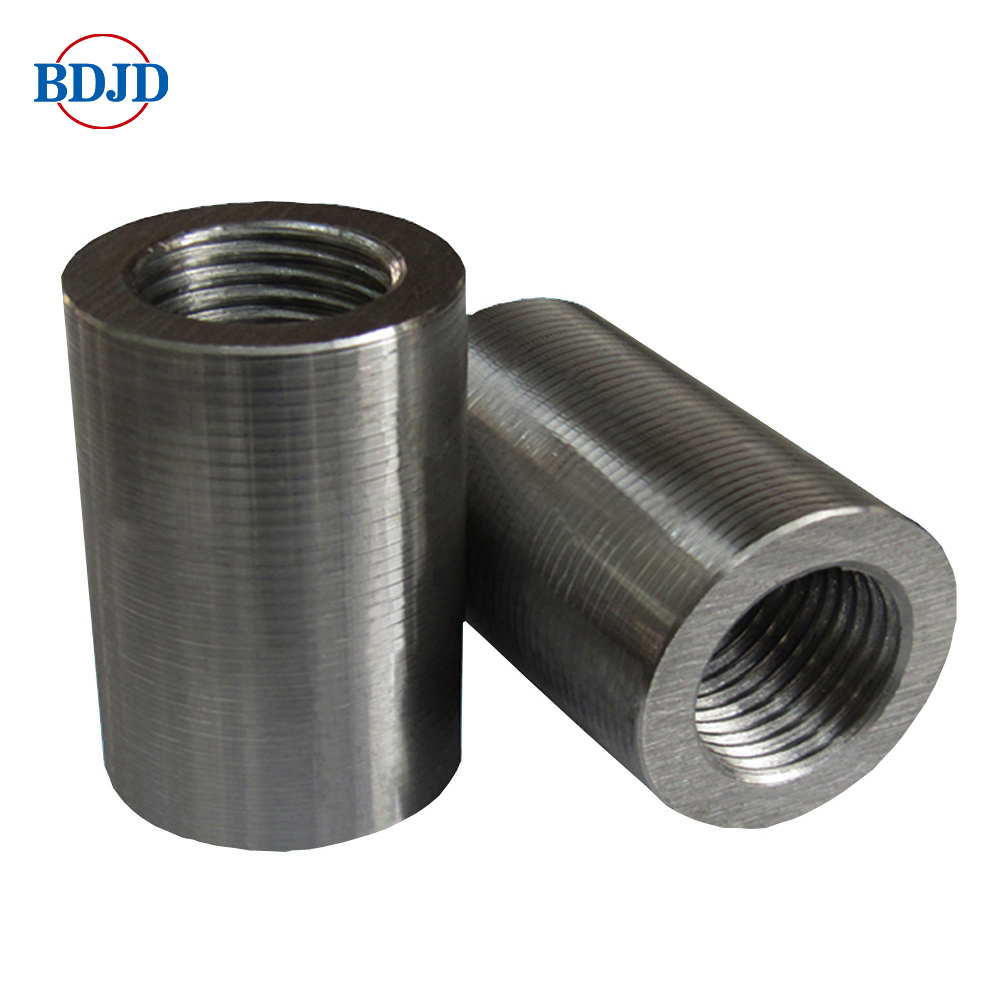

Муфты (диаметром от 12 мм до 40 мм) с цилиндрической резьбой



Этапы технологии:
  1.  Подготовка торца арматуры к накатыванию резьбы с помощью обрезного станка.
    2. Изготовление (накатка) резьбы с помощью резьбонакатного станка.

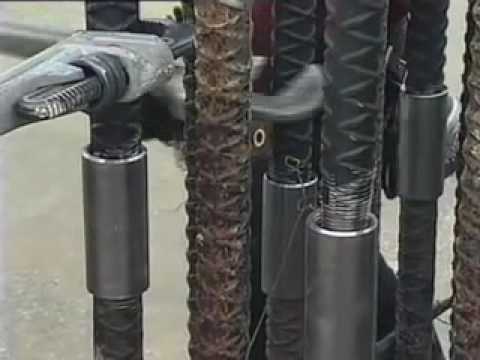

    3. Соединение арматуры с помощью муфт с использованием специального рабочего ключа.



Виды муфт:
 – Стандартные (для соединения арматуры одинакового диаметра)
 – Переходные   (для соединения арматуры разного диаметра)
 – Позиционные(для соединения арматуры, при котором один из стержней жестко закреплен)

 Преимущества технологии:

* Достоинство техники соединения муфтами с цилиндрической резьбой после высадки и нарезания резьбы на концах стержней арматуры
* Высокая прочность стыка – класс SA, полное соответствие техническим требованиям к соединению арматуры классов 2 и 3,
* Простота в эксплуатации и высокая скорость соединения;
* Широта применения – можно соединить арматуры каркаса и гибкие арматуры;
* Высокая производительность – меньше за 1 минуту завершится высадка и нарезание резьбы
* Всепогодность – работа независима от дождя, ветра, снега и других погодных влияний. Работу вести можно и при высоком давлении и под водой;
* Экологично, сокращение расходов на материалы, экономично.



 Типы муфт для соединения арматуры:

Диаметр арматуры d(mm)	Внешний диаметр муфты D(mm)	Длина муфты L(mm)	Размер резьбы (mm)	Вес муфты (kg)
12	20	30	M14x2. 0	0.043
14	22	34	M16x2.0	0.060
16	26	40	M20x2.5	0.078
18	29	44	M22x2. 5	0.106
20	32	48	M24x3.0	0.152
22	36	52	M27x3.0	0.210
25	40	60	M30x3. 5	0.295
28	44.5	66	M33x3.5	0.390
32	50	72	M36x4.0	0.585
36	56	80	M39x4. 0	0.865
40	62	90	M45x4.0	1.090



Результаты технического испытания
Диаметр арматуры d(mm)	Предел текучести (Mpa)	Предел прочности (Mpa)	Равномерное относительное удлинение δsgt %	Пластическая деформация (mm)	Многократное растяжение-сжатие	Форма поломки
14	458	656	17,6	0. 02	Прошло	обрыв
16	491	674	17.0	0.04	Прошло	обрыв
18	501	687	15.0	0. 04	Прошло	обрыв
20	456	620	14,5	0.01	Прошло	обрыв
22	442	632	16,5	0. 07	Прошло	обрыв
25	453	659	17,2	0.06	Прошло	обрыв
28	470	644	13,3	0. 08	Прошло	обрыв
32	486	680	9,2	0.05	Прошло	обрыв
36	459	655	8,3	0. 07	Прошло	обрыв
40	470	662	6,2	0.09	Прошло	обрыв



A Краткая статья о соединении в качестве трубной арматуры

Муфта для труб , , используемая в трубопроводе или водопроводе, представляет собой очень короткий отрезок трубы или трубки с раструбной или внутренней трубной резьбой на одном или обоих концах, позволяющий соединять вместе две трубы или трубки одинакового или разных размеров. Муфты – это фитинги для труб, которые помогают удлинить или ограничить участки трубопровода. Эти фитинги также используются для изменения размера трубы. Его также используют для ремонта сломанной или протекающей трубы.

Для большинства трубопроводов требуется соединить или отрезать несколько отрезков трубы, чтобы облегчить изменение направления и пересечение препятствий.Это требует довольно быстрого способа соединения секций труб при сохранении целостности труб в процессе. Муфта для труб – это фитинг, используемый для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.

Корпус трубной муфты обычно изготавливается из того же или аналогичного материала, что и трубы, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными.Трубная муфта может быть увеличена или уменьшена по внутреннему диаметру для соединения труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или наклонная для образования изгибов. Муфты для труб могут также включать периферийные элементы или оборудование, такие как смотровые отверстия, расходомеры или клапаны.

Категории трубных муфт

Муфты в составе трубопроводной арматуры можно разделить на две основные категории.

• Постоянная муфта
• Съемная муфта

Постоянная муфта

Постоянные трубные муфты обычно используют пайку или пайку в случае стальных или медных труб или клея в случае труб из ПВХ.Эти неразъемные соединения, если они установлены правильно, обладают отличными характеристиками жесткости и герметичности, когда не предвидятся будущие изменения в трубопроводе.

Съемная муфта

Съемные трубные муфты чаще всего имеют резьбовую конструкцию, что позволяет их навинчивать на соединяемые трубы. Самым простым из них является сечение основной трубы, немного превышающее длину соединяемых труб, и нарезание внутренней резьбы. Концы труб также имеют резьбу, а муфту просто заклеивают пенькой или уплотнительной лентой и навинчивают на обе трубы.

Типы трубных муфт

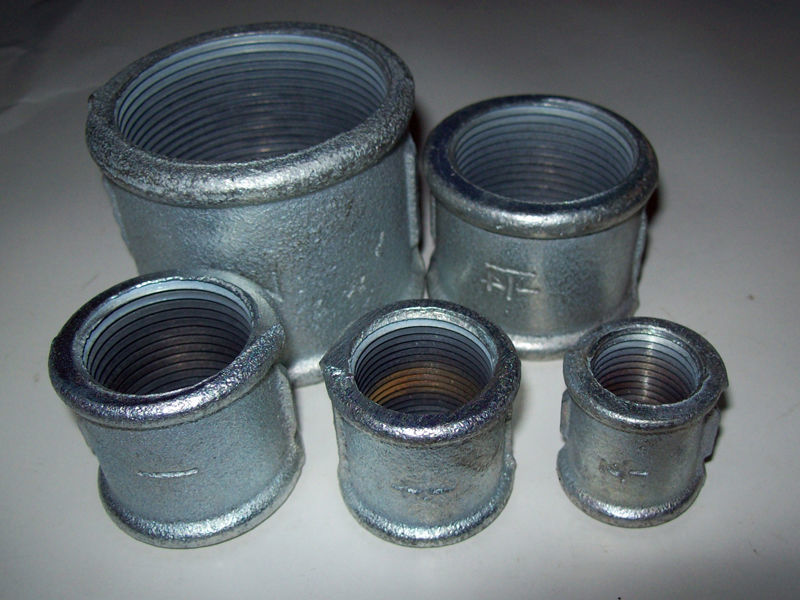

• Полная муфта
• Полумуфта
• Муфта переходная
• Муфта компрессионная
• Муфта скольжения / Ремонтная муфта

Муфта полная

Full Coupling используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.

Полноразмерная муфта , приварная муфтой , используется для соединения труб с гладким концом с малым проходным отверстием, когда согласно спецификации трубы требуется сварка муфтой.Полноразмерная муфта с резьбой используется для соединения труб малого диаметра с резьбовыми концами. Если два конца муфты различны (например, один с резьбой BSP и один с резьбой NPT), то его обычно называют адаптером .

Полумуфта

Полумуфта

используется для ответвления труб малого диаметра от резервуара или трубы большого диаметра. Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.

Полумуфта , приварная раструбом , может быть приварена непосредственно к трубе с большим внутренним диаметром для создания ответвления.Он используется для отвода трубопровода с малым внутренним диаметром от трубы с большим внутренним диаметром, когда согласно спецификации трубы требуется сварка муфтой с малым диаметром отверстия. Резьбовая полумуфта имеет только один конец резьбы, а другой конец муфты должен быть концом для сварки встык либо с гладким концом, либо со скосом.

Муфта переходная

Переходная муфта предназначена для соединения труб разного диаметра. Редукционная муфта имеет резьбу двух разных размеров с каждой стороны. Переходные муфты обычно используются там, где небольшие технологические питающие линии объединяются в большие цепи питания или когда устанавливаются фитинги малого диаметра.Переходные муфты обычно имеют простой ступенчатый профиль и навинчиваются на два отрезка трубы так же, как и стандартное соединение труб. Сварные переходные муфты по конструкции аналогичны резьбовым, но не имеют резьбы.

Муфта компрессионная

Компрессионная муфта соединяет две идеально выровненные трубы, в которых коническая муфта с прорезями помещается поверх стыка, а два фланца натягиваются на муфту так, что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

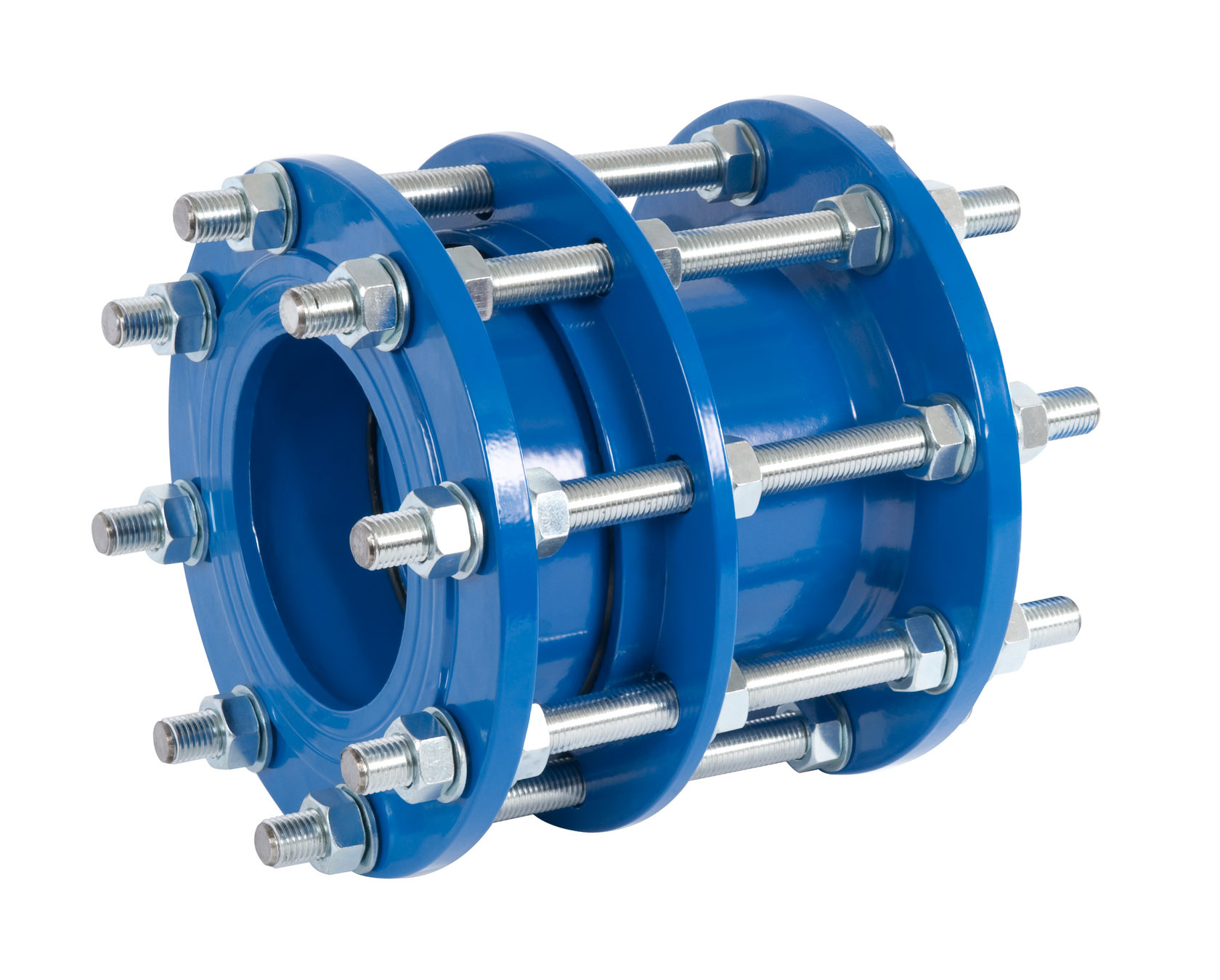

Муфта скольжения / Ремонтная муфта

Муфта скольжения (иногда также называемая ремонтной муфтой ) включает в себя две трубы, одна из которых выдвигается из другой трубы на разную длину. Скользящая муфта преднамеренно сделана без какого-либо внутреннего упора, чтобы ее можно было вставить на место в труднодоступных местах, например, при ремонте трубы, имеющей небольшую утечку из-за коррозии или разрыва при замерзании, или которую пришлось временно разрезать для некоторых причина. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение скользящей муфты, чтобы убедиться, что она расположена правильно.

Муфты вращающихся валов (ссылка в Википедии)

Муфта – это устройство, используемое для соединения двух валов вместе на их концах с целью передачи энергии, при этом допуская некоторую степень несовпадения или концевого перемещения, или и то, и другое. Муфты в составе соединения вращающихся валов могут быть следующих типов.

• Муфта жесткая
• Гибкая муфта

Эта статья была деликатно ограничена для соединения в рамках трубной арматуры.Муфты для соединения вращающихся валов будут рассматриваться отдельно.

---

Теперь ваша очередь вносить вклад

Что вы думаете об этой статье – информативной или требует доработки? Какие еще типы трубных муфт обычно используются в трубопроводной промышленности? У вас возникли вопросы или вопросы о соединении труб? Поделитесь своими отзывами и опытом в поле для комментариев ниже, чтобы сделать эту статью более содержательной.

---

База технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей – Знания расширяются за счет обмена, но не за счет сохранения.

Связанные

Типы соединений фитингов

Фитинги подходят, это правда. Но как? Существует несколько типов соединений и стандартов, и многие из них не имеют особого смысла; Разве что-то размером 1/2 дюйма не следует называть – в физической реальности – 1/2 дюйма? Увы, сантехника – это отдельная игра со своими правилами, которые распространяются на размеры и габариты. Кажущиеся произвольными единицы являются нормой; что вообще означает «номинальный»?

Хотя не все можно решить, следующее руководство должно помочь – по крайней мере – определить наиболее распространенные типы подключения, используемые в домашней сантехнике, что упростит поиск того, что вам нужно.

---

Резьбовое

Колено из латуни IPS

Латунные, оцинкованные, нержавеющие и другие фитинги, не содержащие меди, часто имеют резьбу, и часто используется стандарт национальной трубной резьбы (NPT). Он взаимозаменяем с IPS – Iron Pipe Size – который вы часто увидите на нашем сайте. Фитинги из ПВХ с резьбой также используют этот тип резьбы. Когда труба измеряется с использованием размеров IPS, соответствующий размер фитинга совпадает с размером IPS: для трубы 3/4 дюйма потребуется фитинг IPS 3/4 дюйма.Когда вы видите MIPS или FIPS, это относится только к размеру стальной трубы с наружной или внутренней резьбой.

Резьбовые фитинги говорят сами за себя – просто навинтите фитинг на трубу. Однако вам нужно следить за тем, чтобы не открутить другой конец трубы, когда вы затягиваете фитинг на этом конце.

---

Сжатие

Латунный компрессионный колено

Компрессионные фитинги – один из самых быстрых и простых способов соединения двух линий. Эти соединения обычно используются на жестких медных трубах и мягких трубках с внешним диаметром 3/8 дюйма или меньше (например, смесители и ледогенераторы).Размер компрессионных фитингов зависит от внешнего диаметра: для трубы с внешним диаметром 1/2 дюйма потребуется компрессионный фитинг 1/2 дюйма. На трубу надевается втулка («манжета») (используйте пластиковую втулку для пластиковой трубки), которая помещается внутри фитинга. Поверх этого помещается гайка, которая при затягивании создает уплотнение. Эти фитинги нельзя перетягивать – при появлении сопротивления не делайте больше пол-оборота.

Хотя компрессионные соединения используются регулярно вместо пайки, их следует устанавливать только в стационарных условиях с минимальным движением или воздействием на водопровод.Если ожидается такая активность, рекомендуется пайка. Компрессионные фитинги предназначены только для одноразового использования и не должны использоваться в газовых системах.

---

Под подкладкой

Латунный отбортованный патрубок

Раструбные соединения используются при высоком давлении воды или для распределения газа: в приложениях с более высоким давлением, чем может выдержать компрессионный фитинг. При использовании с мягкой медью специальный инструмент (называемый развальцовщиком) используется для развальцовки трубки, изменяя ее форму, чтобы облегчить герметичное уплотнение с конусообразной развальцовкой. Размеры развальцовочных фитингов соответствуют внешнему диаметру подсоединяемой трубы: если диаметр трубы составляет 1/2 дюйма, вам нужен фитинг 1/2 дюйма.

---

C / SWT (Sweat) / розетка

Медный локоть пота

Этот тип фитингов без резьбы предназначен для пайки (или «пропитки») медной трубы. «Флюс» используется для очистки и подготовки трубы, на которую наносится припой и плавится вокруг стыка, создавая прочное герметичное уплотнение. Это один из самых старых и надежных способов соединения труб.Эти медные фитинги имеют номинальный размер (внутренний), что означает, что вам придется вычесть 1/8 дюйма из измерения внешнего диаметра трубы, с которой работаете. Некоторые фитинги также имеют конец FTG – этот размер соответствует размеру трубы. , что означает, что конец может быть присоединен непосредственно к другому фитингу (так же, как и труба), но не больше трубы этого размера. Для несвязанных применений, таких как охлаждение, внешний диаметр может использоваться для описания как трубы / трубки, так и фитингов.

---

Скольжение / ступица

ПВХ отводной патрубок

Подобно вышеупомянутому медному соединению для пота, скользящие фитинги не имеют резьбы и требуют использования другого материала для уплотнения соединения.Вставные фитинги применяются с пластиковыми трубопроводами – АБС, ХПВХ, ПВХ. Они соединяются между собой с помощью грунтовки, которая очищает и предварительно смягчает пластик, и клея, который скрепляет трубу и фитинг, образуя одну деталь из двух. Благодаря своему химическому составу, АБС не требует грунтовки.

Соединения скольжения из ПВХ и АБС соответствуют размерам IPS, в то время как в большинстве CPVC используются размеры медных труб (CTS), что означает, что типы не взаимозаменяемы.

---

Push-to-Fit (SharkBite, ProBite, John Guest)

SharkBite Отвод с защелкой

Эти фитинги нацелены на легкость и простоту, требуя от пользователя просто протолкнуть трубу или трубку в фитинг, чтобы обеспечить водонепроницаемое соединение. При использовании с медными трубами (не трубками), ХПВХ и PEX (имеется специальная вставка для сохранения целостности PEX при использовании этих фитингов), соединение становится возможным за счет комбинации специально разработанных уплотнительных колец и металлических зубцов, которые возьмитесь за трубу или трубку и удерживайте их на месте. Это не постоянные соединения, но они требуют использования специального инструмента для отключения в случае ProBite и Sharkbite. Хотя каждое соединение имеет чистый конец без заусенцев (без острых краев или случайных маленьких остатков), это особенно важно с этими фитингами: использование только уплотнительного кольца и некоторых зубцов для соединения означает, что любые острые края или мусор может содержать более разрушительную угрозу, чем обычно.

Имейте в виду, что для фитингов Sharkbite требуется определенная глубина вставки в зависимости от используемого фитинга (это можно сделать вручную или с помощью специального «измерителя глубины удаления заусенцев». Для фитингов Push-to-Fit обычно используется размер CTS.

---

Барб

Локоть латунный заусенец

Фитинги с зазубринами используются для соединения гибких трубок (включая садовые шланги) с металлическими или пластиковыми трубами. Конец фитинга с зазубринами вставляется в шланг и зажимается вокруг него, чтобы обеспечить герметичность.Зубцы имеют размер по внутреннему диаметру подсоединяемого шланга. Другой конец обычно использует IPS (MIPS или FIPS), GHT или скользящее соединение. Эти типы фитингов обычно используются в коммерческих приложениях для напитков, таких как водопроводные линии или фонтанчики с содовой.

---

Резьба для садового шланга

Переходник для латунного шланга

Резьба для садовых шлангов (GHT: наружная = MHT; внутренняя = FHT) крупнее стандартной трубной резьбы; еще грубее резьба для пожарного рукава (NST), которая быстро соединяется по понятным причинам.Эти фитинги обычно используются для адаптации садового шланга к другому соединению, будь то нагнетатель шланга, быстроразъемный фитинг или насадка, и используют шайбу, чтобы гарантировать плотное уплотнение.

… И это ваш ускоренный курс по наиболее распространенным типам фитингов! Многие страницы наших продуктов содержат дополнительную информацию об этих соединениях, относящихся к используемому продукту. Никто не любит возвраты (и, что еще хуже, ошибаться), поэтому, если вы не уверены в том, что вам нужно, вы всегда можете написать нам!

Общие сведения о трубопроводной арматуре – типы трубопроводной арматуры, материалы и приложения

Трубная арматура – это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов.Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным. Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб. Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже.Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Чугун чугун, ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные. В конструкциях без хаблесса используются эластомерные муфты, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно это ленточный зажим из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение. Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому – например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с втулкой и втулкой, сегодня соединяются в основном с эластомерными прокладками, которые подходят внутрь раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб. Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна».«Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно большого диаметра, они, как правило, не используются сегодня, поскольку нарезание резьбы на трубах большого диаметра считается излишне трудным.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами.Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ. Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также соединяются с помощью фланцев по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. К этим стилям относятся внахлест, сварная шейка, сварка муфтой, кольцевое соединение, резьбовое соединение и надевание. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере.Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцевых соединений и фланцевых соединений для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде приварных узлов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или колена на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительных конструкций, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные патрубки для труб, соответствующие диаметрам труб, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах.Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной. Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубой из ПВХ, предназначенной для использования в конструкциях, например, для ограждений, перил или использования в мебельной конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводе для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, соединение с раструбом и втулкой является обычным способом соединения этих фитингов с уплотнительным кольцом или прокладкой, используемым для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, указанному ANSI.

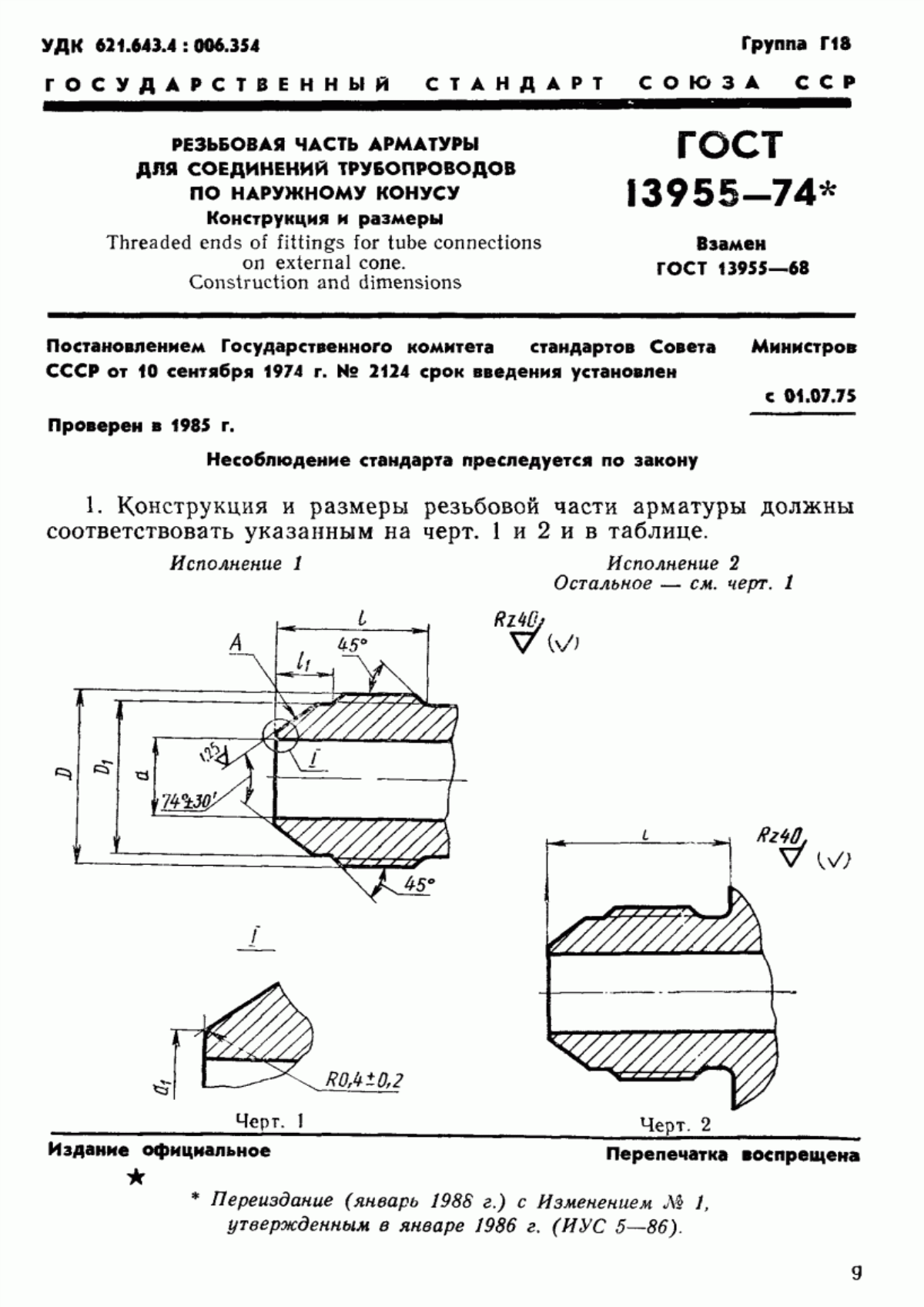

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по национальному стандарту США (NPT)
• Британский стандарт трубной резьбы (BSPT)

Основное различие между ними – угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса – 55 градусов.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключением является уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов могла отображаться в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для опорного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после – подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, приваренных внахлест, скоса не требуется, а сама муфта служит для выравнивания трубы. Единственное специальное требование – это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционным сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочной операции, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов по Фаренгейту.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• ниппели
• колено
• тройники
• звезд
• крестов
• штуцеры
• втулки
• редукторы
• адаптеры

Заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб для облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °. Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

В системах пожаротушения и спринклерах могут использоваться трубы нескольких типов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или катанными канавками, в которых используются системы кольца и кулачка для соединения труб. Соединители устанавливаются быстро и легко, что исключает стоимость и сложность других методов, таких как сварка.В результате эти кольцевые и кулачковые системы, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co Обзоры / Атрибуты

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Аббревиатуры

• ABS — Акрилонитрилбутадиенстирол
• AWS — Американское сварочное общество
• DWV – слив, отходы и вентиляция
• MEP – механическое, электрическое и водопроводное оборудование
• NPT – трубная коническая резьба национального стандарта
• NPS – прямая трубная резьба National; также, Номинальный размер трубы
• PCCP – предварительно напряженная бетонная цилиндрическая труба
• PE – полиэтилен (PEX, сшитый)
• P&ID – Схема трубопроводов и КИП
• PP – полипропилен
• ПВХ – поливинилхлорид
• SDR – стандартное соотношение размеров
• WPS – Спецификация процедуры сварки

Источники:

1. https: // www. plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int
3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из оборудования

Резьбовые фитинги для труб – резьбовые фитинги

Фитинги с резьбой

доступны в размерах до 4 дюймов NPS (номинальный размер трубы), но обычно не используются для размеров более 2 дюймов. Система трубопроводов требует резьбовых фитингов для труб, чтобы изменять направление и подключаться ко всему оборудованию и устройствам, необходимым для их функционирования.Эти фитинги изготавливаются стандартных размеров.

На видео ниже представлен обзор фитингов с резьбой.

Стенограмма видео

Здравствуйте. Сегодня речь идет о резьбовых фитингах для труб; они называются напорной арматурой. Фитинги под давлением бывают двух типов: фитинги для сварки раструбом и резьбовые фитинги. Это набор резьбовых соединений из нержавеющей стали с крестообразной резьбой.Вся эта арматура весит 3000 фунтов, и я покажу вам, что она довольно толстая.

Это резьбовая переходная муфта. Это заглушка для трубы с резьбой, отсюда нарезанная и закрытая на другом конце. Это полумуфта с резьбой, это полная муфта с резьбой, это крестообразная резьба, это колено с резьбой 90 °, это резьбовое соединение, а это уличное колено с резьбой.

Для сравнения, позвольте мне показать вам, это фитинг под сварку муфтой, и вы можете увидеть, как он выглядит по сравнению с резьбовым.Если вы посмотрите сюда, то при сварке муфтой труба входит сюда, а в резьбовом фитинге вы продеваете трубу.

Резьбовые фитинги доступны из кованой углеродистой стали, нормализованные A105, A105; они доступны из нержавеющей стали 304, 316; и они также доступны из никелевых сплавов, а также из дуплексной нержавеющей стали. Резьбовые фитинги чаще всего используются при номинальном давлении 3000 фунтов и 6000 фунтов. Они также доступны в 2000 фунтах.

Если вдаваться в подробности каждого из компонентов, то это уличный отвод с резьбой 90 °, вот как он выглядит.Здесь женский конец, здесь мужская резьба, так что обычно, если вы видите что-то подобное, это уличный локоть.

Это штуцер, штуцер с резьбой. Это образец трубы, который у нас есть. В этом видео мы используем трубу из углеродистой стали, хотя это фитинг из нержавеющей стали. Чтобы продемонстрировать вам, как вы это делаете. Вы навинчиваете его, и именно так вы подсоединяете резьбовой фитинг.

Это крестовина с резьбой, со всех четырех сторон можно продеть трубу и выполнить соединение.Это отвод на 90 ° с резьбой. Разница между коленом с резьбой и коленом под сварку встык состоит в том, что вы заметите, что это намного более плотный поворот, это зависит от вашего применения. Резьбовые фитинги обычно доступны от 1/2 до 4 дюймов. Они чаще встречаются размером около 1 дюйма, 1 с половиной, 2 дюйма. Обычно вы не увидите много людей, использующих 3–4 дюйма. Наиболее распространенная классификация давления – 3000 фунтов. Это колено с резьбой на 90 °, и вы можете видеть, что это намного более крутой поворот, чем фитинг под сварку встык с коротким радиусом.Локоть 90, поворот намного круче.

Угольник с резьбой 45. Опять же, вы продеваете трубу прямо здесь, и вот как вы выполняете соединение. Это тройник с резьбой, вы также можете получить такой, это обычный тройник, но вы также можете получить тройник с переходником, где ответвление меньше основного участка.

Это колпачок с резьбой. То же самое, для 1-дюймовой трубы, вы навинчиваете ее и закрываете конец трубы, ниппеля, сопла или чего-то еще.

Это разные резьбовые муфты, и мы часто задаем этот вопрос, в чем разница между полной муфтой и полумуфтой? Это полная муфта, и основное отличие состоит в том, что полная муфта имеет резьбу на обоих концах, поэтому вы можете нарезать резьбу здесь, вы можете нарезать другую трубу прямо здесь и сделать полную муфту. Это полная муфта с резьбой на 3000 фунтов. То же самое в полумуте, только резьба с одного конца. Некоторые люди говорят, что полумуфта составляет половину длины, что во многих случаях составляет половину длины, но причина, по которой они называются полумуфтой, заключается в том, что вы можете соединить только половину трубы. Если вы заправляете его прямо здесь, на другом конце нечего заправлять. Вот почему это называется полумуфтой. Они примерно на половину длины.

Это переходная муфта, размер этой муфты составляет от 1 дюйма до 3/4 дюйма, поэтому, если у вас труба с резьбой, 1 дюйм с одной стороны и 3/4 с другой стороны, вы можете использовать переходную муфту с резьбой. и поставьте меньшее соединение с другой стороны.

Таким образом, резьбовой трубный фитинг является частью напорного фитинга. Резьбовые фитинги доступны для номинального давления 2000 фунтов, 3000 фунтов, 6000 фунтов. Грубо говоря, 2000 фунтов – это не очень распространенное явление, но оно относится к графику 80, а 3000 фунтов – примерно к графику 160. Фитинг с резьбой 3000 фунтов имеет максимальное номинальное давление 3000 фунтов. Это немного сложнее, это не очень просто, номинальное давление зависит от температуры, поэтому, когда температура повышается, номинальное давление снижается.Они доступны из кованой углеродистой стали A105, A105 N; они доступны из нержавеющей стали; они доступны из никелевых сплавов.

В другом видео мы покажем вам разницу от фитинга из ковкого чугуна. Многие задают этот вопрос, в чем разница между фитингами с кованой резьбой и фитингами из ковкого чугуна? Вкратце, фитинги из ковкого чугуна используются в легкой промышленности, в сантехнике. Эти резьбовые соединения рассчитаны на высокое давление, они изготовлены из кованой стали.Одно большое отличие состоит в том, что фитинги из ковкого чугуна не очень хороши для сварки, тогда как резьбовые соединения можно сваривать. Опять же, это резьбовой фитинг, но в зависимости от области применения, если есть необходимость в сварке, лучше использовать кованую углеродистую сталь. Кроме того, фитинги из ковкого чугуна имеют рейтинг 150 фунтов, 300 фунтов, которые вы можете сравнить, намного ниже, тогда как резьбовые фитинги имеют номинальное давление 3000 и 6000 фунтов. Это оно. Спасибо.

Введение в фитинги: типы соединений

Какой фитинг вам нужен? На выбор доступно множество стандартов.Мы работали с нашим партнером и экспертом по установке Brennan Industries, чтобы поделиться знакомством с различными типами. В этом посте мы рассмотрим следующее:

• Американский
• Британский
• Немецкий
• Японский
• ISO
• Контрольно-измерительные приборы

Соединения для Америки
NPT Трубная резьба

NPT (National Pipe Tapered) широко используется уже более 100 лет. NPT – это стандарт США для конической резьбы, используемой на трубах и фитингах.Они используются для эффективного уплотнения труб для передачи жидкости и газа. Номинальный размер трубы можно определить, физически измерив диаметр резьбы и вычтя 1/4 дюйма.

Доступны из железа или латуни для низкого давления и из углеродистой стали и нержавеющей стали для высокого давления.

Соединения типа

NPTF (National Pipe Tapered Fuel) широко используются в гидравлических системах. У них коническая резьба, с помощью которой создается уплотнение за счет деформации резьбы.Резьба NPTF измеряется по диаметру резьбы за вычетом 1/4 дюйма, чтобы определить номинальный размер трубы.

НПТФ Соединения

NPSM (National Pipe Straight Mechanical) также часто встречаются в гидравлических системах. Внутренний компонент имеет прямую резьбу с перевернутым седлом 30 °. Наружный компонент имеет прямую резьбу и внутреннюю фаску 30 °. Уплотнение создается путем сжатия посадочного места 30 ° на фаске. Это считается механическим соединением. Если на наружной части NPTF правильно скошены фаски, она также будет герметизирована с помощью соединения с внутренней резьбой NPSM.

NPSM

Общество инженеров автомобильной промышленности (SAE)

SAE J1926 Уплотнительное кольцо с прямой резьбой (ORB) рекомендовано Национальной ассоциацией противопожарной защиты (N. F.P.A.) для предотвращения утечек в гидравлических системах среднего и высокого давления. Наружное соединение представляет собой прямую резьбу с уплотнительным кольцом. Порт с внутренней резьбой имеет прямую резьбу и обработанную поверхность, чтобы обеспечить гладкую плоскую поверхность (минимальная поверхность пятна), а также фаска в месте посадки уплотнительного кольца. Он уплотняется, когда уплотнительное кольцо вдавливается в фаску при стыковке с охватываемым соединением.Это также считается механическим соединением.

Уплотнительное кольцо с прямой резьбой SAE

SAE J514 JIC / 37 ° Гидравлические соединения распространены в большинстве гидравлических систем. Как охватываемые, так и внутренние компоненты имеют посадочные места 37 °. Уплотнение осуществляется путем установления контакта между седлами с расширяющимся охватом и конусами с внутренней резьбой. Это также считается механическим соединением.

SAE JIC37 °

Соединения SAE J512 45 ° используются в автомобильных, холодильных и грузовых системах трубопроводов. Эти соединители обычно изготавливаются из латуни.Соединения с наружной и внутренней резьбой имеют гнезда под 45 °, где уплотнение выполнено там, где встречаются охватываемый конус и охватывающий конус. Это тоже механическое соединение.

Примечание. Размеры тире: -02, -03, -04, -05, -08 и -10 для SAE 37 ° и SAE 45 ° имеют одинаковую резьбу, но НЕ одинаковые углы седла. Смешивание двух разных типов фитингов приведет к утечке, поэтому будьте осторожны при измерении углов седла.

SAE J1453 (ORFS) Соединения с торцевым уплотнением с уплотнительным кольцом считаются лучшими для контроля утечек.Штекерный соединитель имеет прямую резьбу и уплотнительное кольцо на лицевой стороне. Внутренняя часть имеет прямую резьбу и обработанную плоскую поверхность. Уплотнение осуществляется путем прижатия уплотнительного кольца к плоской поверхности охватывающей, аналогично фитингу с разъемным фланцем. Резьба поддерживает соединение механически.

SAE (ORFS)

SAE J512 Перевернутые соединения обычно используются в автомобильных системах. Штекерный соединитель представляет собой раструб под 45 ° внутри трубного фитинга или гнездо под 42 ° в обработанном адаптере.Внутренняя часть имеет прямую резьбу с перевернутым раструбом 42 °. Фурнитура герметизирована на развальцованных поверхностях. Эти резьбы также поддерживают механическое соединение.

SAE J518 4-болтовой фланец * Для этих соединений существует два номинальных значения давления: код 61, который считается стандартной серией, и код 62, который относится к серии 6000 фунтов на квадратный дюйм. Конструкция одинакова для каждой серии, но диаметр головки фланца и расстояние между отверстиями под болты больше для соединения Code 62 высокого давления 6000 фунтов на квадратный дюйм.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Наружная часть представляет собой фланцевую головку с канавкой для уплотнительного кольца, а также разделенными или невыпадающими половинками фланца и отверстиями для болтов, соответствующими отверстию. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

* За исключением болтов, стандарты SAE J518, JIS B 8363, ISO / DIS 6162 и DIN 20066 являются взаимозаменяемыми.

Фланец с 4 болтами SAE

British Connections Соединения

British Standard Pipe (BSP) и BSPT (конические) сопоставимы с NPT, за исключением того, что большинство размеров имеют другой шаг резьбы, плюс внешний диаметр и форма резьбы близки, но не одинаковы. Уплотнение происходит за счет деформации резьбы. По этой причине при фиксации этих соединений рекомендуется использовать герметики для резьбовых соединений.

BSP конический

Наружная резьба BSPP (параллельная) сопоставима с наружной резьбой NPSM, за исключением того, что большинство размеров имеют другой шаг резьбы.Невыпадающее уплотнение изготавливается с использованием угловых поверхностей металл к металлу или комбинации металла с металлом и уплотнительного кольца. Этот тип соединения очень похож (но не взаимозаменяем) на американский штекер NPSM. Вертлюг BSPP с внутренней резьбой имеет вертлюг без раструба с конической головкой, в котором уплотнение происходит на конусе гнезда охватываемого разъема.

BSP Параллельный

Примечание: размеры резьбы часто выражаются дробными размерами, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» – коническую резьбу.Пример: BSPT 5 / 8-14 может быть обозначен как R 5/8, а BSP 1 / 16-28 может быть обозначен как G 1/16.

Примечание: размеры резьбы часто выражаются дробными размерами, которым предшествуют буквы «G» или «R», где «G» представляет собой параллельную резьбу, а «R» – коническую резьбу. Пример: BSPT 5 / 8-14 может быть обозначен как R 5/8, а BSP 1 / 16-28 может быть обозначен как G 1/16.

Немецкие связи

Серия

DIN 7631 – это стандартное соединение метрического типа в гидравлических системах.Штекерный соединитель имеет прямую метрическую резьбу с углом 60 ° на утопленном конусе. Внутренняя резьба имеет прямую резьбу и седло с коническим носиком. Контакт конуса охватываемой детали и сужающегося носика охватывающего вертлюга без раструба – это место, где происходит уплотнение.

Серия

DIN 3902 – это обычная вилка с тремя различными возможными половинками. Прямая метрическая наружная резьба имеет угол 24 °. Его утопленное расточенное отверстие соответствует внешнему диаметру трубы. это связано с. Женщина может быть одной из следующих:

• Трубка, гайка и манжета (компрессионный)
• Вертлюг без раструба с коническим концом
• Вертлюг без раструба с коническим носком и уплотнительным кольцом типа DKO в носке

DIN 3902

DIN 3852 – это штекерный соединитель и гнездовой порт.Это стиль, контролируемый немецкими спецификациями. В других странах он иногда используется в качестве справочника при проектировании разъемов и портов.

Японские связи

Коническая труба JIS (PT) имеет метрическую резьбу в соответствии с JIS B 0203. Это коническая резьба JIS, сравнимая с конструкцией соединений BSPT по своим размерам и внешнему виду. Соединения с конической резьбой JIS взаимозаменяемы с соединениями BSPT.

Коническая труба JIS

JIS 30 ° Наружная резьба с перевернутым седлом представляет собой параллельную трубную резьбу согласно JIS B 0202.Параллельные соединения JIS сопоставимы с соединениями BSPP. Соединения параллельной резьбы JIS взаимозаменяемы с соединениями BSPP.

Перевернутое сиденье с наружной резьбой JIS

Внутреннее (коническое) седло JIS 30 ° представляет собой параллельную трубную резьбу в соответствии с JIS B 0202. Японские конусные соединения JIS 30 ° сравнимы с патрубками SAE 37 ° в США по применению и принципам уплотнения. Тем не менее, угол раструба 30 ° JIS и размеры отличаются от резьбы, аналогичной BSPP.

Женский JIS (конус)

JIS B 8363 Фланцевые соединения с 4 болтами часто используются в гидравлических системах.Для 4-болтовых фланцевых фитингов JIS B 8363 существует два номинала давления:

1) Тип I, код 61 – это стандартная серия фланцев с 4 болтами

2) Тип II Code 62 – серия 6000 PSI

Все концепции конструкции одинаковы, но диаметр фланцевых головок и расстояние между отверстиями под болты больше для соединения типа II 6000 фунтов на квадратный дюйм. С этими соединителями используются метрические и дюймовые болты. Штекерный соединитель имеет фланцевую головку с канавкой для установки уплотнительного кольца и либо невыпадающий фланец, либо разъемный фланец с отверстиями для болтов, соответствующими отверстию.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

JIS 210 кгс / см2 Квадратный фланец с 4 болтами включает квадратное фланцевое соединение JIS с 4 болтами, которое сравнимо с фланцевыми соединениями SAE с 4 болтами с одним отличием – сам фланец отличается, а расположение болтов JIS квадратное.

Фланец с 4 болтами JIS

Соединения ISO

Фланец на 4 болта по ISO / DIS 6162 – еще одно распространенное соединение в гидравлических системах. Для этого соединения существует два номинальных давления: код 61: PN 35/350 бар, который считается стандартной серией, и код 62: PN 415 бар, который относится к серии высокого давления. Они сохраняют ту же конструкцию, но с выделенными жирным шрифтом расстояниями между отверстиями и диаметрами фланцевых головок больше на штуцере высокого давления PN 415 бар. В этих соединениях используются дюймовые или метрические болты, однако на отверстии имеется штамп «M», если будут использоваться метрические болты.Гнездовой порт фитинга представляет собой гладкий порт без резьбы с четырьмя отверстиями под болты, расположенными в прямоугольном порядке вокруг порта. Наружная часть представляет собой фланцевую головку с канавкой для уплотнительного кольца, а также разделенными или невыпадающими половинами фланца и отверстиями для болтов, которые соответствуют порту. Уплотнение выполнено там, где уплотнительное кольцо сжато между фланцевой головкой и плоской поверхностью порта. Соединение удерживается болтами с резьбой.

ISO / DIS 6162 Фланец с 4 болтами

Порт и шпилька ISO 6149 с резьбой ISO 261 и уплотнительным кольцом, хотя он похож на бобышку уплотнительного кольца с прямой резьбой SAE J514 (ORB), этот тип соединения имеет метрическую резьбу.Штекерный соединитель имеет прямую резьбу с уплотнительным кольцом. Внутренний порт также представляет собой обработанную поверхность с прямой резьбой, чтобы обеспечить гладкую, плоскую, точно расположенную поверхность (минимальная поверхность пятна) вместе с фаской, на которой устанавливается уплотнительное кольцо. Он уплотняется, когда уплотнительное кольцо вдавливается в фаску при стыковке с охватываемым соединением. Это также считается механическим соединением.

Резьба ISO 261 и кольцевое уплотнение

Приборная арматура

КИП с двойным и одинарным обжимным кольцом.Фитинги для КИП широко используются в системах перекачки жидкости или газа, таких как нефтеперерабатывающие, химические и пищевые заводы. На охватываемом конце измерительного фитинга с двойным обжимным кольцом имеется утопленная расточка, которая соответствует диаметру используемой трубы, а также внутренний конус. Между передним обжимным кольцом и конусом делается уплотнение. Трубка удерживается на месте за счет обжимного действия, вызванного затягиванием гайки, которое заставляет переднее и заднее обжимные кольца врезаться в трубку, прочно удерживая ее на месте.Это позволяет использовать с этими соединителями трубки без развальцовки.

Фитинг с двойным обжимным кольцом

Инструментальный фитинг с одним обжимным кольцом аналогичен, но имеет переднее обжимное кольцо большего размера и без заднего обжимного кольца. Аналогичен и способ герметизации. Оба типа измерительной арматуры обычно доступны из нержавеющей стали и латуни.

КИПиА имеют резьбу UNEF (сверхтонкую), а размер определяется внешним диаметром используемой трубки.

Герметичное соединение

На нашем веб-сайте доступны различные фитинги Brennan для различных типов соединений. Посмотрите их здесь.

Резьбовые соединения и переходники – Tubes International

Резьбовые соединения и переходники предназначены для установки на резиновые и пластмассовые промышленные шланги. Номинальные диаметры от 1/2 ″ (DN13) до 4 ″ (DN100). Рабочее давление до нескольких десятков бар. Используется для всех типов сред: химических веществ, нефтехимических продуктов, сжиженного газа – особенно при загрузке / разгрузке. Чтобы узнать о других типах резьбовых соединений, проверьте следующие группы: латунные фитинги и соединители, фитинги типа CN, другие фитинги и соединители, а также в разделе ВЫСОКОЕ ДАВЛЕНИЕ.

Муфты резьбовые

Муфты резьбовые с хвостовиком предназначены для монтажа на резиновые и пластмассовые промышленные рукава. Номинальные диаметры от 1/2 ″ (DN13) до 4 ″ (DN100). Изготовлен из углеродистой стали, нержавеющей стали, латуни или алюминия. Рабочее давление 25 бар (16 бар для алюминия). Они доступны отдельно или в комплекте с алюминиевым предохранительным зажимом в зависимости от внутреннего диаметра шланга и толщины его стенки. Их также можно обжать с помощью соответствующих наконечников для промышленных шлангов.Они имеют внутреннюю или наружную резьбу разных видов: BSP, BSPT, NPT, NPS, метрическую, ACME, DIN11. В зависимости от типа резьбы соединение поставляется с плоским уплотнением, уплотняется на конусе (металл-металл) или на резьбе (уплотнительной лентой из ПТФЭ, жидким или пастообразным герметиком). Используется для всех типов сред: химических веществ, нефтехимических продуктов, сжиженного газа – особенно при загрузке / разгрузке. Существуют также муфты, предназначенные для высокоагрессивных химических веществ, с футеровкой из ECTFE – полимера, устойчивого к химическим веществам.

Переходники резьбовые

Переходники резьбовые промышленные, особенно больших размеров (около 1/2 ″ – 4 ″), предназначенные для присоединения шланговых сборок (рукавов с фитингами) к элементам промышленных установок с рабочим давлением до нескольких десятков бар. . Изготавливаются из углеродистой стали, латуни, нержавеющей стали, алюминия. Они имеют внутреннюю или наружную резьбу разных видов: BSP, BSPT, NPT, NPS, метрическую, другую. В зависимости от типа резьбы соединение поставляется с плоским уплотнением, уплотняется на конусе (металл-металл) или на резьбе (уплотнительной лентой из ПТФЭ, жидким или пастообразным герметиком).Используется для всех типов сред: воды, воздуха, химических веществ, нефтехимических продуктов. Многие другие типы резьбовых переходников, предназначенных для промышленных шлангов, также относятся к подгруппам: фитинги из чугуна и стали, фитинги из нержавеющей стали, латунные фитинги, латунные фитинги и соединители. Промышленные шланги также могут быть оснащены резьбовыми переходниками, перечисленными в разделах ВЫСОКОЕ ДАВЛЕНИЕ и ПНЕВМАТИКА.

Трубная арматура по типам – Типы трубной арматуры, Thepipefittings.com

Главная / Трубная арматура по типам

Трубная арматура широко востребована для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях.Фитинги позволяют соединять или устанавливать трубы в подходящем месте, а при необходимости прекращать или закрывать трубы. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требовать времени, различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводных и водопроводных систем. Выпускаются тысячи специализированных фитингов. Для каждого типа трубы или трубки требуется собственный тип фитинга, но обычно все фитинги имеют некоторые общие особенности. Фитинги есть везде, где продаются сантехнические материалы.

Типы трубопроводных фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. В основном они доступны в двух стандартных типах – под углом 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено на 90 градусов в основном используется для соединения шлангов с водяными насосами, клапанами и дренажными стоками, а колено на 45 градусов в основном используется на объектах водоснабжения, электронных и химических промышленных сетях трубопроводов, пищевых продуктах, трубопроводах для кондиционирования воздуха, садоводстве, сельское хозяйство и объект солнечной энергии.

Доступен в: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая (оцинкованная и черная) и медь.

2. Муфты: Муфта – это фитинг, используемый для предотвращения утечек в сломанных или поврежденных трубах. Подключаемые трубы должны быть одного диаметра. В водопроводе используются два вида муфт: обычные и скользящие.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Доступен в: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкий (оцинкованный и черный) и нержавеющая сталь.

3. Штуцер: Этот тип трубной арматуры по функциям практически аналогичен муфте, но с той лишь разницей, что.е. соединение можно легко удалить в любое время, а соединение – нет. Для соединения труб из разных материалов используются различные диэлектрические муфты, чтобы избежать гальванической коррозии между ними. Эти фитинги состоят из гайки, внутренней и наружной резьбы.

Доступен в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры подключаются к трубам либо для увеличения их длины, либо в случае, если трубы не имеют соответствующих концов.Эти фитинги делают концы трубы с наружной или внутренней резьбой в зависимости от необходимости. Это позволяет подключать разные трубы без необходимости в обширной настройке. Чаще всего они используются для труб из ПВХ и меди.

Доступен из: АБС, ХПВХ, меди, ковкой (оцинкованной и черной), ПВХ, латуни и нержавеющей стали.

5. Ниппель: Это короткий стык трубы, который работает как соединение между двумя другими фитингами с наружной резьбой.Закрытый ниппель – это тип фитинга с непрерывной резьбой на нем. В основном они используются в шлангах и сантехнике.

Доступен в: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Редуктор: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Есть два типа редукторов – концентрический редуктор и эксцентрический редуктор. Первый имеет форму конуса, который используется для постепенного уменьшения размера трубы.Последний имеет один край, обращенный к выходу соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Т-образный фитинг, используемый в водопроводной системе, имеет одно входное и два выходных отверстия, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и объединения их направления потока в одну. Если все три стороны этого фитинга имеют одинаковый размер, он называется равным тройником, в противном случае – неравным тройником.

Доступен из: АБС, меди, ХПВХ, ПВХ, латуни, хромированной латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

8. Крест: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединяется к четырем трубам, пересекающимся в общей точке. Для потока воды или любой другой жидкости в четырех разных направлениях имеется либо одно входное отверстие, либо три выхода, либо наоборот. Эти виды трубопроводной арматуры обычно используются в спринклерных системах пожаротушения.

Доступен из: ПВХ, латуни, ковкой (оцинкованной и черной) и нержавеющей стали.

9.Фланцы: Фланец – это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов с целью формирования полноценной системы трубопроводов. Они обладают гибкостью, позволяя легко чистить или проверять всю систему изнутри. Они прикрепляются к трубам с помощью сварки, нарезания резьбы или навинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в: Латунь, медь, ковкая (оцинкованная и черная) и ПВХ.

10. Заглушки и заглушки: Обе эти фитинги используются для временного или постоянного закрытия концов трубы. Заглушки вставляются внутрь трубы и имеют резьбу, чтобы сохранить трубу для использования в будущем. Существует множество способов прикрепления колпачка к трубе, например, пайка, клей или нарезание резьбы, в зависимости от материала трубы.

Доступен в: АБС, латунь, медь, хромированная латунь, ковкий (оцинкованный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров вместе путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с штуцером или муфтой, используемыми для той же цели.

Доступен из: АБС, хромированной латуни, меди, латуни, ХПВХ, ПВХ, нержавеющей стали и ковкой (оцинкованной и черной).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют ответвление под углом 45 градусов для обеспечения плавности потока воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Бывают трех типов – дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части системы трубопроводов для обслуживания или ремонта.Дроссельные клапаны используются для регулирования давления жидкости в трубе; они также могут выдерживать стресс, вызванный этим процессом.

14. Заусенец: Заусенец – это еще один полезный фитинг, используемый в водопроводной системе, который соединяет гибкие трубки с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одной или несколькими зазубринами, которая вставляется в гибкую трубку.

Доступен в: Латунь для горячей воды и пластик для холодной воды.

15. Отводной тройник: Этот вид тройника обычно используется в системах водяного отопления под давлением для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитингов не соответствует назначению. Как присоединяются фитинги к трубам?
Трубные фитинги представляют собой фитинги с наружной или внутренней резьбой.В резьбовом фитинги, внутренняя резьба находится внутри, а наружная резьба – на внешней стороне. Фитинги, имеющие один конец с внутренней резьбой и один конец с наружной резьбой называются уличной фурнитурой. Фитинги используются для соединения труб или трубки двумя способами:

• Путем нарезания резьбы: Трубки с резьбой привинтить для соединения или присоединиться. Обычно металлические трубы имеют резьбу и имеют резьбу. арматура.
• С помощью скользящей посадки: В трубах с скользящей посадкой используются муфты, которые вставляются в друг друга.Пластиковые трубы имеют резьбовую или скользящую посадку.

Соответственно, трубопроводная арматура организована следующим образом:

• Наружная резьба: Наружная резьба. Ввинчиваются в внутренняя часть конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите наружную резьбу фитинги труб.
• Наружная скользящая посадка: Нет резьбы.Получите более узкий.
• Фитинг с внутренней резьбой: Фитинг с внутренней резьбой: Нет резьбы. Сделано, чтобы надеть мужской рукав немного большего размера.

Назначение фитинга:

Основное назначение любого фитинга:

• Соединение отверстий двух или более труб.
• Соединительные участки труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления потока жидкость / жидкость.
• Поддержание или регулирование потока.
• Закрытие и пломбирование трубы.

Критерии выбора трубопроводной арматуры:

Фитинги следует выбирать с учетом определенных факторов. Они как следует:

• Типы соединений: Приобретая фитинги, вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может иметь внутреннюю резьбу. в то время как другая внутренняя резьба.Один конец может быть мужским, в то время как другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют подходящие концы, которые могут удовлетворить любые требования.
• Строительные материалы: Как правило, фитинги должны быть из того же материала, что и материал, использованный при изготовлении трубу, в которую он должен быть установлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным нормам или стандартам. в трубах из другого материала.
• Проверить поток: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, чтобы что они могут вместить соединения, не сужая внутреннюю диаметр (ID) трубы.
• Тип фитинга: Кроме материалов труб, трубопроводная арматура идентифицируются по типу фитинга – резьбовой или скользящий, наружный или женский.
• Размер: При измерении размеров трубопроводной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи кромка или внешний диаметр, а фитинги с внутренней резьбой измеряются до внутренней кромки вход или ID.
• Толщина: Так же, как трубы доступны в нескольких вариантах разной толщины или «графиков», поэтому и трубы арматура.
• Конструкция: Каждая труба или труба предназначена для определенные типы жидкостей, жидкостей, газов, химикатов при различных условия. Соответственно, трубопроводная арматура также доступна в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, с помощью которых разные трубы арматура градуирована.Например, ASTM, ASME, BSP и др. стандарты, установленные для трубопроводной арматуры, и эти стандарты диктуют их использование.

Фитинги для труб по назначению:

В зависимости от обслуживаемых целей, трубопроводная арматура может быть отнесена к категории под:

• Фитинги для удлинения или завершения участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Колено
• Фитинги для соединения двух или более труб: Например: Тройники, крестовины, угловые патрубки с боковым впуском, Wyes
• Фитинги для изменения размера трубы: Например, переходники, Втулки, муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для фитингов труб: Например, крепежные детали для труб
• Фланцы трубные

На основании вышеперечисленных категорий ниже мы даем представление о различные типы трубопроводной арматуры, доступные на рынке.
