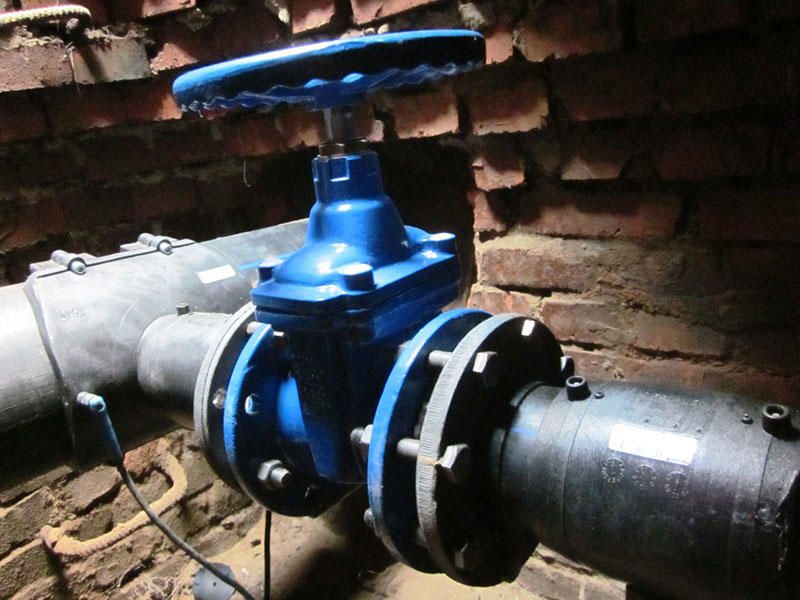

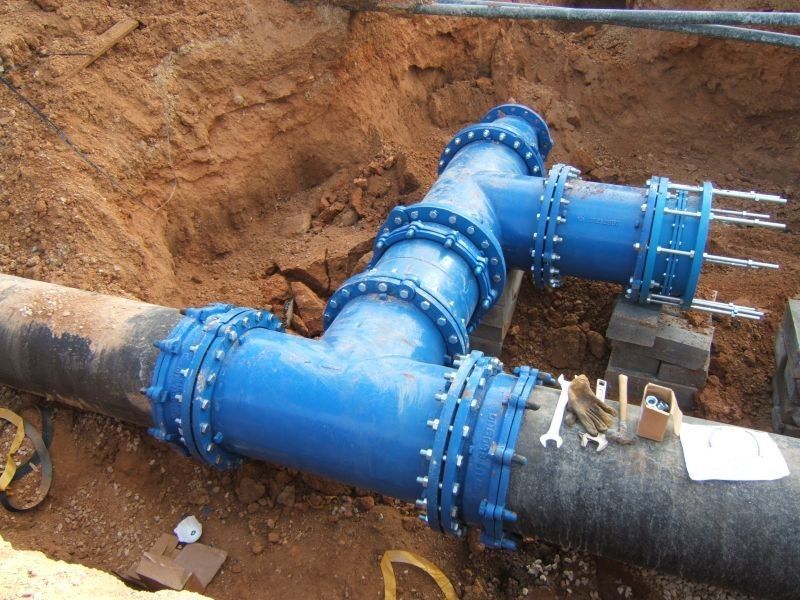

Крепеж для фланцевых соединений трубопроводов

PN от 1 до 25 кгс/ см2 может состоять из :

• Болты ГОСТ 7798- 70
• Шпильки ГОСТ 22042- 76 , 22043- 76
• Гайка ГОСТ 9064 — 75 фланцевая
• Гайка ГОСТ 5915- 70
• Шпилька фланцевая ГОСТ 9066 -75

Крепеж класс прочности 5.8- 6.8 из Ст 25, 35, 40

Крепеж для фланцевых соединений работающих под высоким давлением (PN 40 кг /см2 и выше) с классом прочности 8.8 -12.9 согласно ГОСТ 1759.4-87 (ISO 898.1-78) называется высокопрочным. Высокопрочный крепеж для фланцев производится из низколегированных сталей с содержанием углерода не более 0.4 % с последующей термической обработкой для увеличения прочности металла.

Марки стали: Ст 40, 40Х, 30ХМА, 40ХНМА, 12Х18Н10Т.

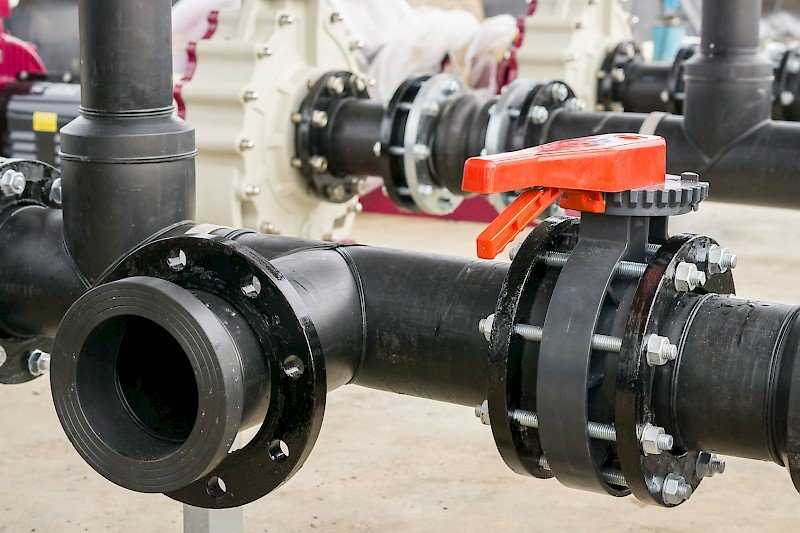

Фланцевые шпильки служат крепежным элементом в соединениях фланцев трубопроводов, арматуры, сосудов и аппаратов при рабочих температурах среды от 0 до 650 градусов C. Резьбовые шпильки для фланцев, согласно ГОСТ 9066 различаются по способам изготовления и длине резьбовой нарезки концов. Самыми распространенными типами фланцевых шпилек является типы «А» и «Б».

Шпилька резьбовая ГОСТ 9066-75 фланцевая тип А- это сплошная стальная шпилька с одинаковым диаметром по всей длине, включая гладкую часть поверхности. Нарезка резьбовых частей производится на  токарном станке с помощью резца.

Шпилька для фланцевых соединений тип А, исполнение 1, 2 чертеж

Исполнение 1. Длины резьб на концах фланцевой шпильки равны. Это самый распространенный вид стальных шпилек ГОСТ 9066.

Исполнение 2. Шпильки ГОСТ 9066-75 исп. 2 используются при наличии в корпусе запорной арматуры или другого оборудования, глухих отверстий с резьбой для присоединения фланца. Длина короткой резьбы на фланцевой шпильке с ввинчиваемым концом равна 1.6- 1.8 от диаметра.

В некоторых случаях, вместо ГОСТ 9066 для изготовления фланцевых шпилек используют отраслевые

стандарты ОСТ, в частности ОСТ 26-2040-96.

Фланцевые шпильки ОСТ 26-2040-96 по внешнему виду не отличаются от вышеописанного ГОСТ 9066, но требования к материалам разработаны для диапазона рабочих температур от -70 до 650 градусов С.

Шпильки ОСТ 26-2040-96 для фланцевых соединений рассчитаны на условное давление рабочей среды Ру до 16 МПа (160 кгс/ см2)

Для шпилек с ввинчиваемым концом иногда используют ОСТ 26-2039-96, разработанный АО «ЦКБН»

Чертежи и расчет длины фланцевой шпильки ОСТ 26-2039-96 отличается от ГОСТ. При запросе на изготовление фланцевого крепежа, необходимо точно указывать номера нормативно- технических документов.

Гайка для фланцевых соединений отличается от обычной шестигранной гайки высотой и соответственно длиной резьбы внутренней резьбы, что дает повышенную прочность соединения. Высота фланцевой гайки ГОСТ примерна равна диаметру, что необходимо учитывать при подборе фланцевого крепежа.

Материал для производства фланцевых гаек ГОСТ 9064, подбирается таким образом, чтобы он имел меньшую прочность, чем материал шпилек. При превышании давления в фланцевом соединении, в первую очередь тогда произойдет деформация резьбы гайки, что не приведет к полному внезапному разрыву шпилек и соединения целиком. Для устранения повреждения в таких случаях, достаточно поменять фланцевую гайку.

Размеры фланцевых гаек ГОСТ 9064 -75 приведены в таблице.

Крепеж для фланцев ответственный элемент конструкции соединения. От подбора крепежа для фланца, прочностных характеристик зависит герметичность трубопровода и безопасность работы. Таблицы фланцевого крепежа дают возможность подобрать длину стальных шпилек или болтов, требуемые диаметры, но не всегда подходят для расчета крепежа под фланец по прочности или условия будущей эксплуатации. Все эти данные должны быть отражены в тех.задании при заказе на изготовление фланцевого крепежа по ГОСТ, ОСТ или по чертежам.

Важно помнить, что ГОСТ, ОСТ на крепеж фланцевых соединений предписывает изготовление фланцевых гаек и шпилек из материалов с различными прочностными свойствами, различных типов, размеров.

Расчет крепежа для фланцев лучше доверить профессионалам, что поможет избежать ошибок и повреждений, особенно в случаях высоких давлений при эксплуатации фланцев.
