Соединение медных труб обжимными фитингами: Компрессионные (обжимные) фитинги для медных труб

alexxlab | 23.05.2023 | 0 | Разное

Фитинги для медных труб под пайку

Каталог

Труба меднаяМедные фитинги под пайкуОтводы 90°, 45°Углы 90°, 45°ТройникиМуфты и переходникиЗаглушкиМаслоподъемные петлиХладагентыХолодильные маслаТеплоизоляцияКомпрессорыРесиверыХолодильная автоматикаИнструмент REFCOАксессуары для монтажа кондиционеровПрипои. Материалы для пайки

Отводы 90°, 45°

Углы 90°, 45°

Тройники

Муфты и переходники

Заглушки

Маслоподъемные петли



Фитинги для медных труб



Фитинг – соединительный элемент трубопровода. Фитинги устанавливаются в местах стыков двух или более труб, поворотов, разветвлений и т.д. Также фитинги применяются при необходимости стыковки труб разных диаметров. Фитинги того или иного вида являются неотъемлемой частью систем водоснабжения, газопроводов и других коммуникаций.

Существуют различные виды фитингов, которые различаются по функциональному назначению и по способу крепления к трубам.

Разновидности фитингов для медных труб

По назначению:

• Углы и отводы. Предназначены для установки в местах поворота трубопровода. Угол может быть от 45 до 120 градусов. Такие элементы соединения могут иметь один или два раструба;

• Тройники. Служат для создания разветвлений;

• Муфты. Применяются для стыковки труб одинакового размера без поворота трубопровода. Для соединения труб различного диаметра на прямом участке используются специальные муфты-переходники;

• Заглушки. Используются для обеспечения герметизации трубопровода.

Также фитинги различаются по виду монтажа. Существуют обжимные соединительные элементы и предназначенные под пайку.

Фитинги, предназначенные под пайку, помогают сделать соединение более надежным, чем обжимные. Поэтому, второй вид соединительных элементов используется только в тех случаях, когда по какой-либо причине выполнить пайку невозможно.

Обжимные фитинги требуют регулярного подтягивания, во избежание нарушения герметичности.

Они рассчитаны на невысокое рабочее давление, поэтому могут использоваться не во всех системах коммуникаций.

При выборе фитингов нужно знать метрический или дюймовый диаметр трубы. Компания «Климат Русь» предлагает широкий ассортимент медных метрических и дюймовых фитингов различного типа, обжимных и под пайку.













Фитинги для медных труб метрические



Медные фитинги под пайку, также как и сами трубы, делятся на метрические и дюймовые.



Компания «Климат Русь» предлагает широкий ассортимент медных метрических фитингов различного назначения.



•  Углы. Применяются в местах поворота трубопровода. Существуют угловые фитинги от 45 до 120 градусов, наиболее распространен угол в 90 градусов. В ассортименте представлены метрические медные фитинги – углы диаметром от 6 до 108 миллиметров, однораструбные и двухраструбные;
•  Отводы. Предназначены для изменения направления потока газа или жидкости в трубе. В ассортименте представлены отводы 90 градусов диаметром от 10 до 133 миллиметров;
• Тройники. Используются для создания ответвлений от магистральной трубы. Диаметр метрических тройников от 6 до 133 миллиметров. Для создания ответвления труб разного диаметра применяются тройники-переходы. Их маркировка содержит диаметр магистральной и диаметр ответвленной трубы;
•  Муфты. Необходимы для соединения труб с одинаковым диаметром на прямом участке трубопровода. Диаметр муфты от 10 до 133 миллиметров;
•  Переходники. Используются для соединения труб разного диаметра. В маркировке переходников указываются два различных диаметра;
•  Заглушки. Предназначены для герметизации трубопровода. Диаметр заглушки соответствует диаметру метрической трубы. В ассортименте компании «Климат Русь» представлены заглушки для труб диаметром от 10 до 108 мм.

Наиболее надежное соединение получается с помощью фитингов под пайку. В случаях, когда по каким-либо причинам пайка невозможна, применяются обжимные фитинги. Они менее долговечны и рассчитаны на меньшее рабочее давление. Кроме того, при использовании обжимных фитингов могут возникать протечки, поэтому необходимо регулярно проверять герметичность соединения и подтягивать фитинги.





Фитинги для медных труб дюймовые



Фитинги – соединительные элементы, использующиеся для герметичного соединения труб или в местах поворотов трубопровода.



Фитинги для медных труб, как и сами трубы делятся на метрические и дюймовые. Подбирать фитинги нужно с такой же маркировкой, как и у труб, для которых планируется их использование.



«Климат Русь» предлагает широкий ассортимент дюймовых медных фитингов различного назначения.



• Угол. Используется для создания поворотов трубопровода. Наиболее часто используется угол 90 градусов, но возможны также и другие варианты от 45 до 120 градусов. Диаметр угловых дюймовых фитингов 90 градусов – от ¼ до 4 1/8 дюйма. Также в ассортименте представлены углы 45 градусов диаметром от ¾ до 3 5/8 дюйма;
•  Отводы. Применяются для изменения направления потока жидкости или газа в трубопроводе. В ассортименте компании «Климат Русь» представлены отводы диаметром от 3/8 до 4 1/8 дюйма;
•  Тройники. Предназначены для ответвлений от магистральной трубы. Ответвляемая труба может быть, как того же диаметра, что и магистральная, так и отличного. Диаметр тройников от 1/4 до 4 1/8 дюйма;
• Муфта. Используется для соединения двух труб одного диаметра на прямом участке трубопровода. В ассортименте представлены муфты диаметром от 3/8 до 4 1/8 дюйма;
•  Переходники. Применяются в тех же случаях, что и муфты, но для труб, имеющих различный диаметр;
• Заглушки. Необходимы для герметизации трубопровода. Заглушка имеет тот же диаметр что и дюймовая труба. Среди продукции компании «Климат Русь» представлены заглушки для дюймовых медных труб диаметром от ½ до 4 1/8 дюйма.

Среди ассортимента продукции представлены дюймовые обжимные фитинги и предназначенные для пайки. Второй способ крепления фитингов более надежен и долговечен. Обжимные фитинги используются только в тех случаях, когда по каким-либо причинам нет возможности применить пайку.





Обжимные фитинги для медных труб в Уфе: 50-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Уфа

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Обжимной фитинг для медных труб MVI MC. 405.05

ПОДРОБНЕЕЕще цены и похожие товары

VALTEC Фитинг коллекторный обжимной для медной трубы 15×1/2″ VTc.711.N.1504

В МАГАЗИНЕще цены и похожие товары

Luxor Компрессионный фитинг для медных труб с обжимным кольцом и прокладкой TR91 М526

ПОДРОБНЕЕЕще цены и похожие товары

Отвод обжимной, наружная резьба, 28 ммx1, медь :Фитинг для водопроводной трубы Тип: обвод,

ПОДРОБНЕЕЕще цены и похожие товары

AVN15-15: обжимные фитинги ?“, 15 мм для медных ИЛИ стальных труб, Siemens Производитель: Siemens

ПОДРОБНЕЕЕще цены и похожие товары

Фитинг обжимной для медных труб (евроконус) 3/4″х15 Тип: переходник, Тип соединения: резьба,

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная с обжимным кольцом, фитинг латунный прямой 10 ц х 10 ц, для соединения медных и стальных труб водоснабжения, отопления и сантехнического оборудования, 1 шт

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель обжимной, наружная резьба, 22х3/4 мм, медь :Фитинг для водопроводной трубы

ПОДРОБНЕЕЕще цены и похожие товары

Угол обжимной, наружная резьба, 90 градусов, 22х3/4 мм, медь : Фитинг для водопроводной трубы Тип:

ПОДРОБНЕЕЕще цены и похожие товары

10 ммФитинги для медных труб

Фитинг обжимной для медной трубы с переходом на евроконус 15 (1,0) мм x 3/4″ обжимной Тип: кольцо,

ПОДРОБНЕЕЕще цены и похожие товары

MVI Фитинг MVI обжимной для медных труб (евроконус) 3/4″х15 Производитель: MVI, Диаметр резьбы: ¾”

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная с обжимным кольцом, фитинг латунный прямой 10 ц х 10 ц, для соединения медных и стальных труб водоснабжения, отопления и сантехнического оборудования, 1 шт

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель обжимной Tiemme 15 мм медь 1000004 Тип: удлинитель, Производитель: Tiemme, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная 10 ц х 10 ц Тип: муфта, Производитель: Tiemme

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель обжимной хромированный для медных труб 10х1/2″ НР Диаметр резьбы: ½”

ПОДРОБНЕЕЕще цены и похожие товары

AltStream Фитинг обжимной для медной трубы с переходом на евроконус 15 (1,0) мм x 3/4″ AltStream

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель коллекторный обжимной для медной трубы 15 VALTEC Тип: муфта, Производитель: VALTEC,

ПОДРОБНЕЕЕще цены и похожие товары

Адаптер, латунь пресс – медная трубка 50 мм для обжимных фитингов, 16x12Cu Тип: кольцо, Тип

ПОДРОБНЕЕЕще цены и похожие товары

VALTEC Фитинг коллекторный обжимной для медной трубы, 15 мм x 1/2″, Тип: кольцо, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Адаптер, латунь пресс – медная трубка 50 мм для обжимных фитингов, 20x22Cu Тип: кольцо, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель обжимной Tiemme, 15 мм, медь 1000004 Тип: удлинитель, Производитель: Tiemme,

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная Tiemme 10-1/2″ НР Тип: муфта, Производитель: Tiemme, Тип соединения: резьба

ПОДРОБНЕЕЕще цены и похожие товары

Фитинг обжим – резьба угольник 90° Stahlmann SEFL250001BEF 1″ Тип: угольник 90°, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Муфта обжимная с обжимным кольцом и внутренней резьбой, фитинг латунный прямой 10 ц х 1/2 внешняя резьба, для соединения медных труб водоснабжения, отопления и сантехнического оборудования, 1 шт

ПОДРОБНЕЕЕще цены и похожие товары

Фитинг обжим – резьба переходник Gebo IK 1/2″ Тип: переходник, Производитель: Gebo, Тип соединения:

ПОДРОБНЕЕЕще цены и похожие товары

Фитинг обжим – резьба муфта Stahlmann SSML1501/2BEF 1/2″x15 Тип: муфта, Производитель: Stahlmann,

ПОДРОБНЕЕЕще цены и похожие товары

Фитинг обжим – резьба муфта Stahlmann SSML2503/4BEF 3/4″ Тип: муфта, Производитель: Stahlmann, Тип

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 45

Обжимные фитинги для медных труб

Что нужно знать о компрессионных фитингах

Когда мы писали эту колонку, мы возвращались домой после удаленной радиопередачи, которая транслировалась из Рокфорда, штат Иллинойс. Рокфорд — большой поселок (население 145 000 +/-), расположенный примерно в часе езды к западу от Чикаго. Радиопередача шла почти «как обычно», пока нам не позвонила девушка старшего возраста, которая позвонила со специальной проблемой с сантехникой.

Не успели мы закончить приветствовать ее в эфире, как она тут же начала выкрикивать несколько инструкций: «Подождите, сказала она, мне нужно поставить телефон поближе к туалету, чтобы вы, ребята, могли слышать тот ужасный грохот, который он издает. каждый раз, когда я смываю»! Прежде чем мы успели ответить, она сразу же приступила к этому. Мы чувствовали тишину, пока Америка с нетерпением ждала, чтобы принять участие в симфонии унитаза-танка звонящей дамы.

Рычаг опустился, и цикл начался. Через мгновение телефонная линия передала ревущий вой ее беспокойного румянца. После смеха или двух — и когда вся мелодрама полностью отброшена — мы переходим к объяснению даме, насколько простым и недорогим может быть ремонт. Далее мы описали, что для выполнения этой работы потребуется стиральная машина за 59 центов, отвертка и около 30 минут ее времени.

Мы продолжили: «перекрыть подачу туалетной воды краном в стене, смыть воду, чтобы опорожнить бачок, и отвинтить верхнюю часть шарового крана, чтобы обнажить виновника, высохшую шумную стиральную машину». Она прервала: «Подождите секунду, это слишком запутывает меня».

Суть нашей истории проста — даже самый элементарный ремонт может ошеломить некоторых людей. Представляете, как бы она отреагировала, если бы мы сказали звонившему, что ее ремонт потребует пайки?

Как насчет сегвея, чтобы взглянуть на одно из наиболее удобных в использовании соединительных устройств сантехники – компрессионный фитинг. Удобен в использовании, но не очень осторожный самодельщик может легко получить негерметичное соединение. Нам нравится называть этот фитинг «не двигайте его после того, как все затянуто, иначе он может протечь». Мы расскажем вам, почему через мгновение.

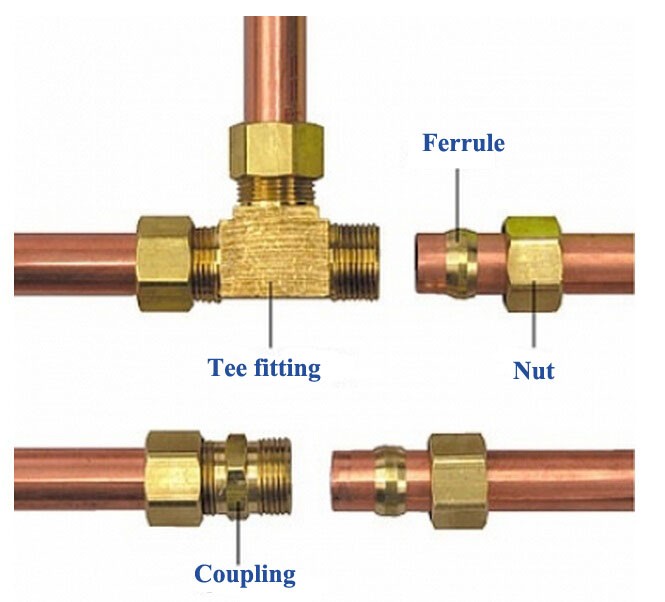

Компрессионный фитинг представляет собой сборку из трех частей, состоящую из колпачковой гайки с внутренней резьбой, компрессионного кольца (похожего на простое обручальное кольцо) и седла с наружной резьбой (обычно является составной частью кран или какое-либо приспособление). Колпачковая гайка и седло свинчены вместе, в результате чего компрессионное кольцо плотно прижимается как к обеим, так и к прилегающей трубе. Таким образом, получается водонепроницаемое соединение типа «сжатие или сжатие».

Давным-давно, когда мы работали ремонтниками на «Ковчеге», все водопроводные трубы были соединены резьбовыми соединениями. Однако с появлением медных труб пайка стала распространенным методом соединения. Кстати, пайка — непростая задача даже для самого проницательного самодельщика. Вначале те, кто привык делать соединения трубными ключами, должно быть, оказали некоторое сопротивление пайке. С появлением компрессионных фитингов снова можно было выполнить простое соединение трубным ключом без пайки. Неудивительно, что компрессионные фитинги так быстро стали настолько популярными. Хотя компрессионные фитинги позволяют быстро и легко снимать и заменять большинство бытовых сантехнических соединений без использования паяльника или горелки, у них есть несколько недостатков.

После соединения нельзя трогать трубы, входящие и выходящие из компрессионных фитингов. Часто даже малейшее движение может привести к протечке герметичного соединения, как если бы оно никогда не было должным образом затянуто с самого начала. Действительно забавно наблюдать, как новичок устанавливает компрессионный фитинг. Затем, сразу же после затягивания соединения, новичок покачивает только что соединенную трубу, чтобы убедиться, что соединение надежно. Обычно это приводит к мгновенному возникновению утечки. Хитрость с компрессионными фитингами заключается в том, чтобы оставить их в покое после того, как соединение было достигнуто. Под раковиной и другими нестандартными креплениями такая фурнитура наиболее надежна.

Хотя мы решительно поддерживаем использование компрессионных фитингов на клапанах, которые напрямую соединяются с трубами диаметром ½ и 3/4 дюйма, мы занимаем совершенно противоположную позицию в отношении компрессионных фитингов, используемых для труб диаметром 1/4 и 8 дюймов, таких как соединения подачи воды между настенным вентилем (угловым упором) и краном или унитазом. Здесь мы рекомендуем новые пластиковые и металлические водопроводы высокого давления. Они имеют ту же резьбу, что и компрессионные фитинги, и они не протекают, как бы вы их ни крутили.

Наконец, имейте в виду, что повторное использование компрессионного фитинга не всегда работает. Нам часто это удается, но производители компрессионных фитингов говорят, что каждое соединение создает свою собственную концентрическую форму и что повторное использование компрессионного фитинга может привести к негерметичному соединению.

Чтобы снять существующий компрессионный фитинг, снимите накидную гайку, а затем ножовкой с мелкими зубьями срежьте компрессионное кольцо с трубы. Необходимо соблюдать осторожность, чтобы не порезать нижележащую трубу. И удачи!

---

• Как заменить кухонный кран
• Туалетная дилемма: воск или не воск?
• Ремонт дырявой двери душа

Авторы редакционной статьи

Использование компрессионных фитингов для установки сантехнического оборудования

Компрессионный фитинг — это сантехнический эквивалент застежки. галстук… если кто-то не дернет его, никто не станет мудрее! Компрессионные фитинги имеют схожие характеристики… они легко сочетаются друг с другом, но склонны к некоторым проблемы, связанные со стрессом, если вы не выбираете их применение мудро!

Что такое компрессионный фитинг?

Компрессионный фитинг — это тип соединения, используемый для соединения двух труб или труба к приспособлению или клапану. Он состоит из трех частей… компрессионная гайка, компрессионное кольцо и компрессионное седло. Как и ты на схеме слева видно, что гайка надевается на трубу, затем компрессионное кольцо.

Труба вставляется в фитинг (в данном случае запорный вентиль унитаза) и гайка затягивается. По мере затягивания гайки сжатие кольцо вдавливается в седло, заставляя его прижиматься к трубе и накидная гайка, обеспечивающая водонепроницаемое соединение. Обычно, то есть.

Каковы преимущества и недостатки компрессионных фитингов, и как насчет перечисления некоторых основных руководства по их установке и использованию, основанные на здравом смысле?

Хотя может показаться, что основное преимущество компрессионных фитингов заключается в их простота сборки, их реальное преимущество в простоте разборки ! Если вы посмотрите по всему дому, вы увидите, что использование компрессионных фурнитура обычно ограничивается приборами и приспособлениями, которые. .. достаточно времени, нормального использования и диких побоев расческой… изнашиваются и нужны заменить. Загляните под туалетные столики в ванной, за унитазами, под вашей посудомоечной машине или за холодильником… и вы увидите компрессию арматура в преступление на месте преступления !

В настоящее время повсеместное использование компрессионных фитингов в домах удобно соответствует появлению самодельных, удобных в использовании приспособлений и Техника. В конце концов, если вы хотите продавать краны людям с ограниченными навыками, вы хотите сделать их установку максимально безболезненной. Следовательно, сжатие арматура!

Но компрессионные фитинги имеют темную сторону и могут протечь при неправильном использовании. Вот мои правила использования компрессионных фитингов. Если ты им не следуешь, можешь пожалеть!

Компрессионные фитинги предназначены для использования на стационарных только соединения…

Если вы критически относитесь к компрессионным фитингам, очевидно одно. .. они предназначены для торможения движения трубы наружу от фитинга. Однако они плохо справляются с защитой трубы от поворот внутри фитинга. Для наглядности возьмем пример подключение холодильника-льдогенератора.

Обычно компрессионный фитинг используется для соединения медных трубок с машина, которая делает лед. Чтобы тонкая трубка 1/4 дюйма не перекручивалась и не изгибалась при холодильник отодвинут к стене, избыток труб обычно «свернутый» за холодильником. Это действует как пружина, расширяя когда холодильник выдвигают, и сжимают, когда холодильник толкают назад.

Проблема возникает, если трубка не закреплена прочно на задней части холодильник. Без этого зажима трубка создает вращательное напряжение на компрессионный фитинг при перемещении холодильника и со временем может вызвать трубки вращаться внутри фитинга или даже ослабить компрессионную гайку, что приведет к “невидимая” утечка за холодильником. Это может быть особенно неприятная утечка, потому что она может пропитать пол без улик, пока ущерб не будет суровым. .. или пока дружелюбные семейные муравьи-плотники не найдут хороший, влажный древесина!

Двойные компрессионные фитинги для удлинения трубы…

Еще одно применение компрессионных фитингов, сертифицированное как НЕТ, — это удлинение. труб с помощью прямого или углового двойного компрессионного фитинга (слева). О единственный раз, когда это приемлемо под раковиной, где нет движения или стресса. Если есть даже вероятность того, что компрессионное соединение будет подвергаться вращательному движению или воздействия любого рода, лучше использовать припой или “пот”, вместо этого подключение.

Компрессионные фитинги предназначены для однократного использования. но тебе может повезти…

Каждый компрессионный фитинг немного различается тем, как он ориентируется при затягивании… но иногда фитинг можно использовать повторно. Подключение льдогенератора холодильника и посудомоечной машины связи два, которые приходят на ум. Если вы решили попробовать установить связь используя имеющиеся несъемные кольцо и гайку, обязательно смажьте кольцо и резьбу на накидной гайке. Вы улучшите свои шансы на удачная печать..

Вы не можете снять компрессионное кольцо с трубки после того, как оно было использовано. Если вы не можете получить герметичное соединение, трубка за кольцом должна быть вырезал и поставил новое кольцо. Хотя компрессионные гайки часто можно использовать повторно, Я бы не рекомендовал этого делать, потому что старая гайка может быть слегка деформирована и ухудшить качество нового соединения.

Всегда смазывайте резьбу компрессионной гайки перед установка…

Нет, я не лишний. Это просто хорошая практика для смазки новых компрессионных фитингов, поэтому я подумал, что упомяну об этом… Для записи!

Не затягивайте фитинг слишком сильно, особенно при с помощью пластиковой трубы…

Существует точка, за которой затягивание компрессионная гайка больше не даст никакого усиления. Как только вы встретите сопротивление в поворачивая, затяните не более чем на пол-оборота. Проверьте соединение с помощью слегка включив воду. Если есть утечка, выключите воду и затягивайте нажимную гайку не более чем на четверть оборота за один раз, пока все течь прекращается. Это один из тех «обидчивых» навыков, которые вы развиваться со временем, поэтому не ожидайте идеального соединения без утечек с первого раза. пытаться. Даже нам, измученным старым профессионалам, приходится иногда настраивать соединения, чтобы получить они правы!

Если старый компрессионный фитинг начинает протекать, может получится спасти!

Просто слегка ослабьте накидную гайку, затем затяните ее немного выше исходного положения. Ослабление в первую очередь – это старый трюк слесаря-трубопровода… он разрушает сопротивление времени и коррозию на резьбе нажимной гайки, позволяя легче затягивать. Если это не сработает или если накидная гайка не будет затягиваться, ослабьте ее, нанесите на резьбу немного сантехнической смазки и повторите попытку.

Если вы соединяете пластиковые трубки с компрессионный фитинг, не используйте металлическое компрессионное кольцо.
