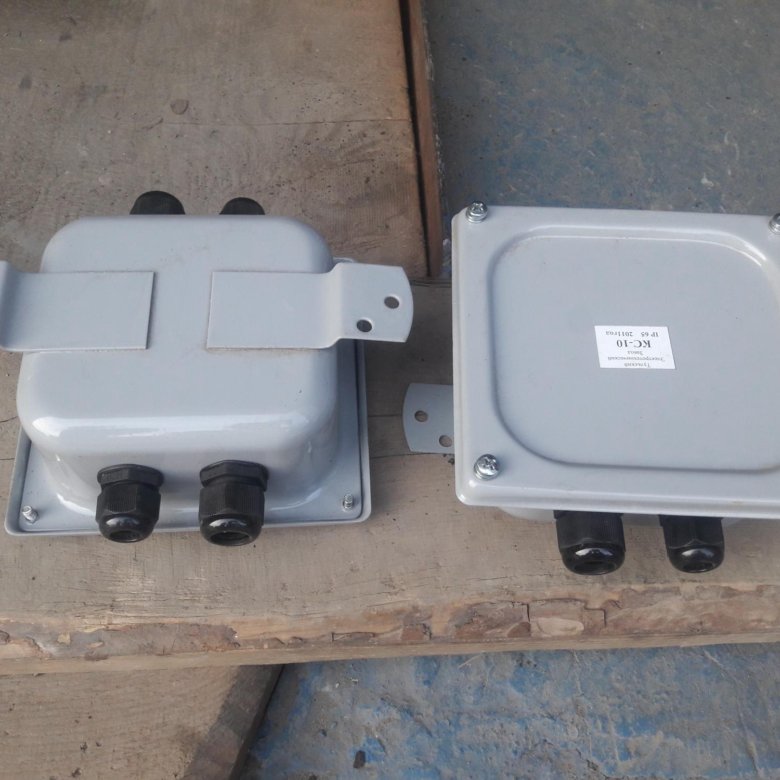

Соединительная коробка кс: КС-10 Коробка соединительная, с сальниками, IP65 (MG-20-2шт MG-25-2шт) купить в интернет магазине ООО Гарант
alexxlab | 06.04.2023 | 0 | Разное
Коробка соединительная КС-20 У2 IP54 пластиковый ввод
Главная >Электрооборудование >Материалы для монтажа >Монтажные коробки и аксессуары >Коробка, корпус для наружного монтажа на стену, потолок >ЗЭТА (Завод электротехнической арматуры) >Коробка соединительная КС-20 У2 IP54 пластиковый ввод | zeta30330 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА (#293712)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Коробка соединительная КС-20 У2 IP54 пластиковый ввод | zeta30330 | ЗЭТАРУС (Завод электротехнической арматуры) | 10 |
2 788. 63
р.
|
06.01.2023 | От 1 дня | |
| Коробка КС-20 У2 IP54 пластиковый ввод ЗЭТАРУС zeta30330 | Под заказ | 2 804.76 р. | 05.01.2023 | От 30 дней | |
| КС-20 с пластмассовыми сальниками (7шт. сальников MG) ЗЭТА коробка клеммная – zeta30330 | Под заказ | 3 365.97 р. | 27.12.2022 | От 30 дней | |
… … … … … … . .. … … … |
|||||
Условия поставки коробки соединительной КС-20 У2 IP54 пластиковый ввод | zeta30330 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА
Купить коробки соединительные КС-20 У2 IP54 пластиковый ввод | zeta30330 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена коробки соединительной КС-20 У2 IP54 пластиковый ввод | zeta30330 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА 30330 с сальниками MG) клеммной зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим коробку соединительную КС-20 У2 IP54 пластиковый ввод | zeta30330 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Коробка распределительная ОП 79х79х32мм IP40 сосна (светл. | 1118 | 58.36 р. | |
Коробка распределительная ОП 55х55х32мм IP40 сосна (светл. основа) Ruvinil 65002-27М | 378 | 45.44 р. | |
Коробка с зажимами наборными КЗНС-08 УХЛ1,5 IP65 латунный ввод | zeta30314 ЗЭТАРУС (Завод электротехнической арматуры) ЗЭТА | 55 | 2 484. 42 р. | |
Коробка распределительная клеммная У614А УХЛ1,5 IP65 латунный ввод | zeta30321 ЗЭТАРУС ЗЭТА (Завод электротехнической арматуры) | 1 | 2 549.79 р. | |
Коробка распределительная клеммная с зажимами наборными КЗНС-16 У2 IP54 пластиковый ввод | zeta30317 ЗЭТАРУС ЗЭТА (Завод электротехнической арматуры) | 4 | 2 937. 59 р. | |
основа) Ruvinil 65004-27МКоробки соединительные типа КСН, КСС
Главная / Коммутационные устройства / Коробки соединительные типа КСН, КСС
Предназначение
Коробки клеммные соединительные взрывозащищенные предназначены для соединения и разветвления гибких или бронированных кабелей, в т.ч. с прокладкой в металлорукаве, с медными или алюминиевыми жилами, в цепях переменного или постоянного тока.
Преимущества
- 38 типоразмеров корпусов
- Высокая степень защиты от внешних воздействий, высокая механическая прочность к ударам, вибрации, повышенная коррозионная стойкость
- Наличие внешних кронштейнов
- Возможность установки шарниров для фиксации крышки на корпусе
- Возможность установки замка на крышку
- Современные универсальные клеммные зажимы
- Различные комбинации кабельных вводов
- Удобство монтажа
- Инженерная поддержка.
Помощь в подборе корпуса в соответствии с требованиями заказчика и предоставление чертежей - Изготовление изделия по спецификации заказчика в короткие сроки
Помощь в подборе корпуса в соответствии с требованиями заказчика и предоставление чертежейКонструкция
Коробки состоят из оболочки, образованной прямоугольной формы корпусом и крышкой, соединяющихся винтами. Материал изготовления: нержавеющая сталь или углеродистая сталь с антикоррозийным покрытием.
Внутри корпуса на DIN-рейках крепятся клеммные зажимы. Расположение клеммных блоков в зависимости от габарита корпуса может быть от одного до семи рядов. Снаружи и внутри корпус оснащен заземляющими зажимами.
На боковых поверхностях коробки размещаются кабельные вводы с установленными взрывозащищенными заглушками, обеспечивающими герметичность при транспортировке и позволяющие использовать коробку с пустыми вводами (без кабеля), сохраняя при этом заданный уровень взрывозащиты. При вводе кабеля заглушка удаляется.
Применение уплотнителя из резиновой смеси обеспечивает эксплуатацию коробок в температурном режиме (-60….
+90)°С.
Коробки на объекте крепятся через установочные отверстия на внешних кронштейнах.
Маркировочные надписи и таблички выполнены из металлизированного полимера, свойства и эксплуатационныехарактеристикикоторогообеспечиваютсохранностьмаркировкинапротяжении всего срока эксплуатации изделий.
Комплектность
- Коробка в комплекте с кабельными вводами и клеммными зажимами – 1 шт.
- Руководство по эксплуатации – 1 экз./10
- Паспорт – 1 экз.
Опции
- Заглушки взрывозащищенные
- Дренажное устройство для слива конденсата
- Шарниры для фиксации крышки на корпусе
- Замок на крышку
- Наличие смотрового окна
- Наличие монтажной панели
- Наличие сальниковой панели
- Возможность изготовления оболочек с обогревом
- Маркировка клеммных зажимов по схеме заказчика
- Специальное вводное устройство для греющих кабелей
Структура обозначения
КСХ1(О) ХХ.ХХ.ХХ2 Х3 Х4/Х5П Х6РЕ Х7Х8(А) Х9Х10(В) Х11Х12(С) Х13Х14(D) Х15 Х16
КС – коробка соединительная
Х1 – материал корпуса:
- Н – нержавеющая сталь;
- С – углеродистая сталь
О – наличие окна.
При отсутствии окна индекс не указывается
ХХ.ХХ.ХХ2 – типоразмер корпуса
Х3 – указывается индекс ЕхеII U в случае, когда коробка поставляются как Ех – компонент, при этом обозначения Х4/Х5П Х6РЕ Х6Х7(А) Х8Х9(В) Х10Х11(С) Х12Х13(D) не указываются
Х4 – значение номинального тока, А
Х5 – количество клемм без учета клемм заземления
П – применение пружинных клеммных зажимов. В случае применения винтовых клеммных зажимов, индекс «П» не ставится
Х6РЕ – количество клемм заземления. В случае установки одной клеммы заземления, индекс
«1РЕ» не ставится
Х7, Х9, Х11, Х13 – количество кабельных вводов и дренажных устройств для слива конденсата (ДК), установленных на сторонах коробки с условным обозначением А, В, С, D соответственно
Х8, Х10, Х12, Х14 – типы кабельных вводов и дренажных устройств для слива конденсата (ДК), установленных на сторонах коробки с условным обозначением А, В, С, D соответственно
А, В, С, D – обозначение сторон коробок
Х15 – климатическое исполнение и категория размещения по ГОСТ 15150
Х16– обозначение технических условий
Условное обозначение при заказе или в документации другого изделия
• Коробка КСН 36.
22.20 32/40 5РЕ 2ВЛ1-М20(А) 1ВЛ1-М25(В) 1ВЛ1-М32(С) 2ВЛ1-М20(D) ДК(В) УХЛ1 ТУ3424-048-50578968-2015
Коробка соединительная из нержавеющей стали, габаритный размер – (360х220х200) мм на 40 винтовых зажимов на ток 32А, с 5-ю клеммами заземления, 2-мя кабельными вводами ВЛ1-М20 на стороне А, 1-м кабельным вводом ВЛ1-М25 на стороне В, 1-м кабельным вводом ВЛ1-М32 на стороне С, 2-мя кабельными вводами ВЛ1-М20 на стороне D, дренажным устройством для слива конденсата на стороне В, климатическое исполнение и категория размещения УХЛ1.
• Коробка КСС 36.22.20 ЕхеII U У1 ТУ 3424-048-50578968-2015
Коробка соединительная из углеродистой стали, габаритный размер – (360х220х200) мм, Ех- компонент, климатическое исполнение и категория размещения У1.
Технические характеристики
Технические условия | ТУ 3424-048-50578968-2015 |
Сертификат соответствия № | ТС RU C-RU. |
Исполнение (маркировка взрывозащиты) | 2ExeII Т6/Т5/Т4, 2ExeII Т6/Т5/Т4 Х* 0ЕхiaIIC Т6/Т5/Т4 Х** ExeII U |
Климатическое исполнение и категория размещения по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, Т1, Т5 |
Химостойкое исполнение | Х1, Х2, Х3 |
Температура окружающей среды, ⁰С | -60…+40/+55/+90 |
Степень защиты от внешних воздействий | IP66; IP67 |
Группа механического исполнения по ГОСТ 17516.1 | М7 |
Сейсмостойкость по шкале MSK-64, балл | 9 |
Материал корпуса | Нержавеющая сталь Сталь углеродистая с антикоррозийным покрытием |
МН04.В.00080*Кабель должен иметь средства защиты от прокручивания и выдергивания.
**Допускается подключать только искробезопасные электрические цепи
Конструктив | 1 (рис.1) | 2 (рис.2.1 … 2.6) | |
Номинальное напряжение питания, В | силовые цепи | ≤ 660 | |
искробезопасные цепи | ≤ 60 | ≤ 40 | |
Номинальный ток, А | силовые цепи | ≤ 415 | ≤ 42 |
искробезопасные цепи | ≤ 5 | ||
Сечение жил подсоединяемого кабеля, мм2 | силовые цепи | ≤ 240 | ≤6 |
искробезопасные цепи | ≤ 4 | ||
Габаритные размеры (L*B*H), мм | ≤ 1250*800*300 | ≤ 412*219*90 | |
Масса корпуса, кг | ≤ 67 | ≤ 7 | |
Срок службы, лет | 12 | ||
Гарантийный срок, мес. | 24 | ||
Одним из вариантов применения коробок соединительных серий КСА, КСП, КСН является использование их для подключения питания к одному или нескольким греющим кабелям плоского/ круглого сечения или транзитное подключение одного или нескольких греющих кабелей любого типа и любого производителя, а также их соединения и разветвления.
Крепление коробок на трубе осуществляется с помощью опорного кронштейна и двух хомутов (возможна установка нескольких кронштейнов). Конструктивно опорные кронштейны выпускаются двух видов: из нержавеющей стали Кн и полиамида Кп и обеспечивают проход греющего кабеля через теплоизоляцию толщиной до 100 мм в базовом исполнении коробки. Кронштейны, по умолчанию, устанавливаются на стороне «В».
Дополнительно возможна установка взрывозащищенного светодиодного индикатора, показывающего наличие питания в коробке.
Преимущества- Выбор материала изготовления коробок: полиэстер, алюминий, нержавеющая сталь
- Высокая степень защиты от внешних воздействий, механическая прочность к ударам и вибрации, повышенная коррозионная стойкость, высокая термостойкость
- Быстрый и простой монтаж. Исключение повреждения кабеля при вводе его через теплоизоляцию
- Возможность установки дополнительных индикаторов
- Инженерная поддержка. Помощь в подборе корпуса в соответствии с требованиями заказчика и предоставление чертежей
- Изготовление изделия по спецификации заказчика в короткие сроки
Исключение повреждения кабеля при вводе его через теплоизоляциюКомплектность
- Коробка в комплекте с кабельными вводами, клеммными зажимами и опорным кронштейном – 1 шт.
- Руководство по эксплуатации – 1 экз./10
- Паспорт – 1 экз
Опции
- Заглушки кабельные типа ЗЛ1/ЗС1.
- Дренажное устройство для слива конденсата ДК.
- Индикация наличия напряжения.
- Подключение кабеля термодатчика.
- Высота кронштейна Кн по требованию заказчика.
Структура условного обозначения коробок соединительных
Структура условного обозначения коробок для подключения греющего кабеля аналогична структуре обозначения коробок серий КСА, КСП, КСН с дополнительными сведениями, характеризующими данную продукцию.
Дополнительные сведения:
- материал кронштейна: Кн – из нержавеющей стали, Кп – из полиамида
- количество греющих кабелей «входящих» и «выходящих»
- внешний диаметр или номинальный размер кабеля
- наличие индикатора светового (ИС)
- цвет индикатора (зеленый «З», красный «К», желтый «Ж»)
Условное обозначение при заказе или в документации другого изделия
• Коробка КСА 14.14.09 32/4П 1ВЛ1-М20(А) ДК(С) Кн (2х12х7,5/2х12х7,5) ИС(Ж) УХЛ1 ТУ3424- 008-50578968-2013
Коробка соединительная из алюминиевого сплава, габаритный размер – (140х140х90) мм на 4 пружинныхзажима, наток 32А, с 1-мкабельнымвводомдляподводапитания ВЛ1-М20 настороне А, дренажным устройством для слива конденсата ДК на стороне С, кронштейном Кн из нержавеющей стали на стороне В, «входящих» 2-х плоских греющих кабелей 12х7,5 мм, «выходящих» 2-х плоских греющих кабелей 12х7,5 мм, индиктором световым ИС желтого цвета, климатическое исполнение и категория размещения УХЛ1.
• Коробка КСА 14.14.09 32/4 1ВЛ1-М20(А) ДК(С) Кп(В) (1хØ3/1хØ3) ИС(Ж) УХЛ1 ТУ3424-008- 50578968-2013
Коробка соединительная из алюминиевого сплава, габаритный размер – (140х140х90) мм на 4 пружинных зажима, на ток 32А, с 1-м кабельным вводом для подвода питания ВЛ1-М20 на стороне А, дренажным устройством для слива конденсата ДК на стороне С, опорным кронштейном из полиамида Кп на стороне В, «входящего» 1-го круглого греющего кабеля Ø3 мм, «выходящего» 1-го круглого греющего кабеля Ø3 мм, индиктором световым ИС желтого цвета, климатическое исполнение и категория размещения УХЛ1.
Технические характеристики
Все типоразмеры и технические характеристики коробок серий КСА, КСП, КСН приведены в соответствующих разделах каталога. | ||
Высота кронштейна, мм | Нержавеющая сталь Полиамид | 50 (другая высота по требованию заказчика) 100 |
Материал кронштейна | Нержавеющая сталь/полиамид | |
Фиксация на трубе | 2 хомута | |
